光的反射作图

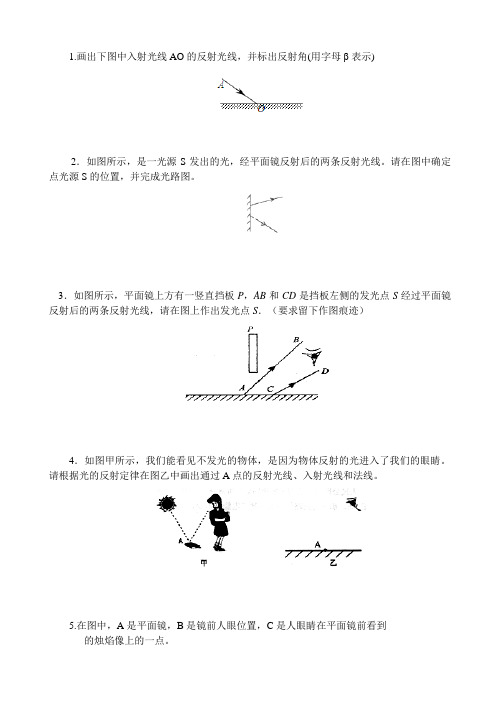

1.画出下图中入射光线AO的反射光线，并标出反射角(用字母β表示)2．如图所示，是一光源S发出的光，经平面镜反射后的两条反射光线。

请在图中确定点光源S的位置，并完成光路图。

3．如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）4．如图甲所示，我们能看见不发光的物体，是因为物体反射的光进入了我们的眼睛。

请根据光的反射定律在图乙中画出通过A点的反射光线、入射光线和法线。

5.在图中，A是平面镜，B是镜前人眼位置，C是人眼睛在平面镜前看到的烛焰像上的一点。

(1)根据平面镜成像的特点作出像点C对应的物点D。

(2)完成眼睛看到C的光路图（画一条入射光线和反射光线即可）。

6.S为平面镜MN前的一个发光点，A为平面镜前某一点，请在图上画出所有通过A点的光线。

7.如图所示，B为隧道中的一堵墙，墙的左侧有一激光器S，发出一束徽光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出符合要求的入射光线和反射光线。

8.如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线。

9.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。

10.如图14所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化。

当水面在CD时，屏上的光斑移到了B点。

请根据平面镜成像的特点作出光路图（保留作图痕迹）11.如图所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图。

初中物理专题────光学作图在初中物理中光学作图涉及到四种类型：1、有关光沿直线传播的概念和应用2、光的反射定律和平面镜成像规律的作图及应用3、光的折射定律及透镜的作图和应用4、凸透镜成像规律及其应用［知识点分析］一、光的反射光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；光的反射中光路是可逆的。

二、光的折射光的折射定律：折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线的两侧；折射角大于、小于或等于入射角；光的折射中光路是可逆的。

光的折射定律的内容、作图、应用及其与光的反射定律的异同。

（1）相同点①折射光线和反射光线都位于入射光线和法线决定的平面内。

②折射光线和反射光线均分居法线的两侧。

③当入射角变化时，折射角和反射角都随之变化。

④在折射和反射现象中，光路都是可逆的。

（2）不同点①反射光线与对应的入射光线在同种介质中；折射光线与对应的入射光线在两种不同介质中，位于界面的两侧。

②反射角等于入射角，但折射角一般不等于入射角，并且当光从空气斜射入其他介质中时，折射角小于入射角，而光从其他介质斜射入空气中时，折射角大于入射角。

三、透镜透镜的分类：凸透镜、凹透镜。

凸透镜：中间厚，边缘薄，有双凸、平凸、凹凸三种，如右图所示；凸透镜对光有会聚作用。

凹透镜：中间薄，边缘厚，有双凹、平凹、凸凹三种，如右图所示；凹透镜对光有发散作用。

凸透镜成像规律：规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，物像异侧。

应用：投影仪、幻灯机、电影放映机。

光的反射定律作图
[guāng de fǎn shè dìng lǜ zuò tú]
概念：
光的反射定律揭示了三线的位置关系、两角的大小关系，我们据此可以画出光的反射的光路图。

示例图片：
概念辨析：
【1】反射定律：
①三线的位置关系：反射光线、入射光线和法线在同一平面内，反射光线和入射光线分居法线两侧。

这条确定了三线的位置关系，知道两条线后，则第三条线和这两条线在一个平面内，且法线居中。

②两角的大小关系：反射角等于入射角，这样就可以根据三线中的两线，确定另一条线。

【2】反射光路图中各概念的确定：
①入射点：入射光线、反射光线、法线中任意两条线的交点；
②法线：过入射点与反射面垂直的虚线、入射光线与反射光线夹角的平分线；
③反射面：过入射点与法线垂直的面；
④入射光线：与法线的夹角为入射角；
⑤反射光线：与法线的夹角为反射角，反射角=反射角。

【3】法线为虚线，反射面的另一侧一般画上平行的斜线。

相关词条：
、
例题分析和解答：
在图中，画出入射光线AO的反射光线OB，并标出反射角及其大小。

考点：光的反射定律作图
解析：因为入射光线与镜面的夹角是60°，所以入射角为90°-60°=30°。

根据光的反射定律，反射角等于入射角，所以反射角也为30°。

答案：如图所示。

初三物理光的反射试题答案及解析1.如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．【答案】见下图【解析】根据光的反射定律，入射角等于反射角，即入射光线和反射光线的角平分线即法线，所以先做出法线，找到入射角即入射光线和反射光线夹角的一般即，根据法线与平面镜垂直，做出平面镜的位置如图。

【考点】光的反射2.如图所示的光路图中，已知∠AOM=30°，∠BOC=90°，请计算：反射角等于，折射角等于．【答案】60° 30°【解析】读题知∠AOM=30°，观图并据入射角定义知入射角∠AON=90°﹣30°=60°，因为反射角等于入射角，所以反射角∠BON=60°．由∠BON=60°可知，反射光线与界面的夹角∠BOM′=30°，又∠BOC=90°，则折射光线与界面的夹角为∠COM′=90°﹣30°=60°，所以折射角∠CON′=90°﹣60°=30°．答案：60° 30°【考点】光的反射定律；光的折射规律．3.关于光的反射，下列说法正确的是A．当入射光线与镜面的夹角是20°时，反射角也是20°B．入射光线靠近法线时，反射光线也靠近法线C．入射角增大5°时，反射光线与入射光线的夹角也增大5°D．镜面反射遵循光的反射定律，漫反射不遵循光的反射定律【答案】B【解析】当入射光线与镜面的夹角是20°时，入射角是70°，反射角也是70°，故A错；入射光线靠近法线时，入射角减小，反射角也减小，则反射光线靠近法线。

故B正确；入射角增大5°时，反射角也增大5°，反射光线与入射光线的夹角也增大10°，故C错；D．镜面反射和漫反射都是光的反射现象，都遵循光的反射定律，故D错。

中考一轮复习---光现象作图光的直线传播作图1．如图所示，请根据两人影子的位置画出灯泡S的位置。

2．在图中，补充画出“井底之蛙”的视野范围的另一条光线（青蛙当作一个点）。

3．如图所示，AB为发光体，P是不透明物体上的一个小孔，EF为光屏，试画出AB在EF上所成的像。

光的反射作图5．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。

6．作出下列各图：夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。

完成图中入射光线的所有反射光线的光路图。

7．如图所示，一点光源S发出的光线经平面镜反射后的两条反射光线，请根据光的反射定律，确定点光源S的位置。

（保留作图痕迹）8．如图有入射光线与反射光线，请画出相应的平面镜。

9．如图所示，一束太阳光与水平面成30°角射来，小明想利用一块平面镜使此时的太阳光竖直射入井中。

请通过作图画出平面镜的位置。

（要求保留必要的辅助线）平面镜成像原理作图10．如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。

11．平面镜前有一只点燃的蜡烛，烛焰上的S点发出的两条光线SA和SB照射到平面镜M N 上，如图所示，请你作出SA和SB经平面镜反射后的反射光线。

12．在图中，根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的光路图。

13．如图所示，B点是烛焰A在平面镜中所成的像，画出小明在C处看到的烛焰在平面镜中所成像的光路图。

（保留作图痕迹）光的折射作图14．如图所示，一束光AO从空气斜射入水中，请在图中画出：①过O点的法线；②折射光线的大致方向。

15．如图所示，一束激光正好对准半圆形玻璃的中心照射，试作图表示光的大致传播路径（提示：光路要完整）。

16．如图所示，平行玻璃砖A侧有一发光点S，请用作图法作出从B侧看到S的像S′的光路图。

17．如图：潜水员的眼在A处，从水面看到空中的小鸟（B处）和水中的金鱼（C处），请作出光路图。

光的反射作图专题一、光的反射规律作图1. 如图所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小。

第1题图第2题图第3题图2.如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。

3. 自行车尾灯的结构如图所示，夜晚，当有光照射到尾灯时可起到明显警示作用。

试画出图中一条光线的反射光线（要求保留必要的辅助线）。

4.如图10所示，在O点放置一平面镜，使与水平方向成60°角的太阳光经O 点反射后，水平射入窗口P。

请你在图中画出平面镜的位置，并标出反射角的度数。

第4题图第5题图5. 竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图4中画出平面镜的位置，并完成光路图。

6. 乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球，请在图中画出平面镜的位置并完成光路图。

第6题图第7题图7. 如图所示是液面高度监视器，让一束光射向被监视液面，请画出反射光线，并在光屏上标出光电S。

8.如图8所示，小聪通过一平面镜看到小猫要偷吃小鱼。

图中画出了入射光线和反射光线，但未标出光的传播方向。

请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。

第8题图第9题图9. 如图甲所示，我们能看见不发光的物体，是因为物体反射的光进入了我们的眼睛。

请根据光的反射定律在图乙中画出通过A点的反射光线、入射光线和法线。

10. 请在图中标出人眼通过平面镜看到A点时的光的传播方向；A二、平面镜成像原理、特点作图1. 根据平面镜成像特点，在图丙中画出物体AB所成的像．1题图2题图2. 在图9中，A是平面镜，B是镜前人眼位置，C是人眼睛在平面镜前看到的烛焰像上的一点。

(1)根据平面镜成像的特点作出像点C对应的物点D。

(2)完成眼睛看到C的光路图（画一条入射光线和反射光线即可）。

3. 如图3所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。
