室分无源器件介绍1126

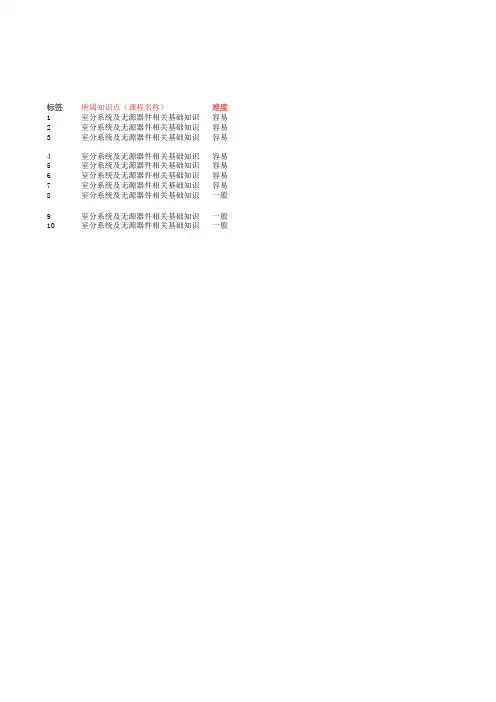

标签所属知识点（课程名称）难度1室分系统及无源器件相关基础知识容易2室分系统及无源器件相关基础知识容易3室分系统及无源器件相关基础知识容易4室分系统及无源器件相关基础知识容易5室分系统及无源器件相关基础知识容易6室分系统及无源器件相关基础知识容易7室分系统及无源器件相关基础知识容易8室分系统及无源器件相关基础知识一般9室分系统及无源器件相关基础知识一般10室分系统及无源器件相关基础知识一般题目正确答案在不同系统合路工程中要选用合路单元，下列的（）指标在使用时不须考虑。

D泄漏电缆的应用场景可以是（ ）。

D干放的使用应避免在主干路由上使用干放；严禁干放（ ）使用。

A引入分布系统信源时，下列叙述正确的是（ ）。

D室内分布系统的室内信号泄漏，造成的害处是（ ）。

D通常，室内分布系统主要由哪两部分组成： B兼容移动、联通、电信各系统介入：无源器件频率范围必须满足（）。

C对于高话务的室内区域，选择室内分布系统的信号源时，宜选择（ ）作为信号源。

A对室内覆盖进行噪声电平测试时，从基站接收端位置测试，要求噪声电平均小于（）dBm。

C在直放站设计中，需考虑隔离度问题的是（ ）。

C题目选项1题目选项2题目选项3频率范围插损隔离度隧道地铁长廊串联并联级联室外施主天线挂得越高越好室外施主天线瓣宽越大越好室外施主天线离基站越远越好对室外信号的干扰软切换增多掉话信号源和无源天馈分布系统信号源和信号分布系统信号源和有源天馈分布系统1000～2700Mhz1200～2500Mhz800～2700Mhz宏蜂窝基站微蜂窝基站射频拉远RRU负90负95负100移频直放站无线室外直放站光纤室内直放站题目选项4温度容限以上皆适合无限制室外施主天线接收信号越纯越好以上都可能信号源和光纤分布系统800～2100Mhz直放站负105直放站。

1）.简单地讲就是需能（电）源的器件叫有源器件，无需能（电）源的器件就是无源器件。

有源器件一般用来信号放大、变换等，无源器件用来进行信号传输，或者通过方向性进行“信号放大”。

容、阻、感都是无源器件，IC、模块等都是有源器件。

（通俗的说就是需要电源才能显示其特性的就是有源元件，如三极管。

而不用电源就能显示其特性的就叫无源元件）2.）1. 无源器件的简单定义如果电子元器件工作时，其内部没有任何形式的电源，则这种器件叫做无源器件。

从电路性质上看，无源器件有两个基本特点：（1）自身或消耗电能，或把电能转变为不同形式的其他能量。

（2）只需输入信号，不需要外加电源就能正常工作。

2. 有源器件的基本定义如果电子元器件工作时，其内部有电源存在，则这种器件叫做有源器件。

从电路性质上看，有源器件有两个基本特点：（1）自身也消耗电能。

（2）除了输入信号外，还必须要有外加电源才可以正常工作。

由此可知，有源器件和无源器件对电路的工作条件要求、工作方式完全不同，这在电子技术的学习过程中必须十分注意。

一．常见的无源电子器件电子系统中的无源器件可以按照所担当的电路功能分为电路类器件、连接类器件。

1．电路类器件（1）二极管（diode）（2）电阻器（resistor）（3）电阻排（resistor network）（4）电容器（capacitor）（5）电感（inductor）（6）变压器（transformer）（7）继电器（relay）（8）按键（key）（9）蜂鸣器、喇叭（speaker）（10）开关（switch）2．连接类器件（1）连接器（connector）（2）插座（shoket）（3）连接电缆（line）（4）印刷电路板（pcb）二．常见的有源电子器件有源器件是电子电路的主要器件，从物理结构、电路功能和工程参数上，有源器件可以分为分立器件和集成电路两大类。

1．分立器件（1）双极型晶体三极管（bipolar transistor），一般简称三极管，bjt（2）场效应晶体管（field effective transistor）（3）晶闸管（thyristor），也叫可控硅（4）半导体电阻与电容——用集成技术制造的电阻和电容，用于集成电路中。

室分工程最常见的有源器件及组网模式有几种，你知道哪些好久没有写过通信相关问题，出来通信圈几年，都已经开始做5G 网络了，通信时代更新真快，4G到5G也就是6年时间。

我在想，运营商4G设备成本回来没回，要好几年才能回本吧，5G的到来，意味着又要开始大范围投资建设，成本不断在增加，利率也不断在降低，KPI考核也不断玩出花来，公司不好过，你们也别想混日子。

要么没日没有夜干，要么走人，这可能是很多通信人离开的原因。

今天，网上遇到一个想通信行业做代维的兄弟，问我代维这块需要做哪些，因为刚入行，什么也不懂，我个人觉得先要从了解材料开始，比如一个基站或一个室分站有哪些部分组成，只有了解这些设备组网模式，以及每种设备之间存在什么用处，才能真正搞懂通信工程。

第1部，有源器件名称和功能。

中国移动通信运营商主要有四家，移动，联通，电信，广电组成移动通运营商，也就是建设单位。

还有一家比较特别的产物，就是铁塔公司，是由移动，联通，电信三家合股投资组建的公司，移动投资占比最多，在现实中，移动最不待见铁塔公司，这是为什么呢？所以铁塔局面很是尴尬，铁塔是在三家运营商下面接建设业务，自己本身不做施工，接到业务后，通过招标，转包给通信施工单位，说白了就是中间商，从中赚点差价。

不管是哪家单位，用的无源和有源器件基本上是一样的，无源器件三家都是通用的，有源器件由于三家频段不一样，所以设备看着一样的外观，但不能通用。

相互之间并不支持。

先来了解下有源设备，用的最多的是BBU，RRU,POI等，光纤近端机，光纤远端机，最后面两种设备可能只有的CDMA网还在用，现在基本被淘汰的产品；刚入这行业的如果不是做电信这块的业务可能都没有听过了。

1、什么是BBU全称Building Base band Unit ，中文名：基带处理单元。

RRU （射频拉远单元）和BBU（基带处理单元）之间需要用光纤连接。

一个BBU可以支持多个RRU。

采用BBU+RRU多通道方案，可以很好地解决大型场馆的室内覆盖。

室内分布系统中无源器件（详）1 功分器功分器全称“功率分配器”，属于能量分配器件,可将能量等分成2路、3路或4路输出。

功分器由微带线、带状线或同轴线制成，利用多段阻抗变换器原理达到足够的带宽。

功分器规格是根据输出端口的数量进行划分的，室内分布系统中常用到的功分器有一分二、一分三、一分四等几种规格，它们每一路输出信号的功率分别等于输入信号功率的1/2、1/3和1/4。

另有不等分功分器，一般使用较少。

微带二功分器上图中蓝色部分为经过三级阻抗变换的微带线；绿色部分为罗杰斯介质板，具有特定的介电常数。

各端口输出能量是输入能量的1/2，即-3dB。

微带三功分器在不同宽度微带线的节点处需要焊接隔离电阻，图中没有标明各端口输出能量是输入能量的1/3，即-4.8dB。

微带四功分器四功分在实现形式上相当于3个二功分各端口输出能量是输入能量的1/4，即-6dB 。

腔体功分器腔体功分器使用铜制镀银圆柱形同轴传输线，具用承受功率大的特点，但由于没有隔离电阻，其端口隔离度几乎为0dB.上图中白色部分为三级阻抗变换的同轴传输线，黄色部分为接头的插针。

每一节传输线长度为波长的1/4功分器的应用功分器属于能量分配器件，可将馈线中传输的信号进行功率等分，对于基站下行信号，功分器为功率分配器，对于基站上行信号，功分器为功率合成器。

微带功分器有良好的端口隔离度，但不能承受大功率信号的冲击，故多在小功率覆盖工程、隔离度要求较高的条件下使用。

腔体功分器弥补了大功率的需求，而且插入损耗略小于微带功分器，在隔离度要求不高的信号覆盖工程得到广泛应用。

功分器技术指标无源器件主要技术指标：工作频带：满足指标要求的工作频率范围。

插入损耗：系统因加入功分器后的单路损耗，一般地，插损要求不超过0.5dB。

隔离度：功分器各输出端口之间信号相互耦合的大小。

隔离度越大，相互干扰越小，性能越好，通常要求在-20dB以下。

输出波动：在工作频带内各输出端口信号电平的最大值与最小值之差。

无源器件和有源器件概念及常见分类天缘博客有硬件应用这个栏目,但是很少有硬件知识总结,今天再来一篇,不知道天缘网友有多少做过硬件设计的,当然了硬件里还分数字和模拟,在大公司里还要细分,比如模拟还分高低频､前端后端模块､布板等,数字还分DSP､逻辑CPLD等等,实际上硬件比软件更有意思,对硬件感兴趣的网友可以看看,天缘博客今后一段时间仍会以系统､软件应用为重点,穿插一些硬件基础文章,必要的时候,也会跟网友一同关注硬件设计｡天缘之前写过一篇关于dB知识的文章《dB､dBm､dBc､dBi､dBd 单位的区别与比较》,本文似乎算是第二篇纯硬件类,从整体上介绍一下硬件器件的常见分类:有源和无源知识｡一､无源器件和有源器件概念无源器件(Passive Device)是指工作时不需要外部能量源(Source Energy)的器件｡有源器件(Active Device)则是指工作时需要外部能量源(Source Energy)的器件,该器件有个输出,并且是输入信号的一个函数｡备注:1､有源器件和无源器件都是翻译名称,实际上从英文名称更好理解,Active表示活跃､主动､可变之意,而Passive器件则有被动､消极等意思｡2､以上说的能量源并不只是指电源,也可能指光､波等,都是天缘根据自己理解下的定义,跟网上的一些说法可能有所出入｡二､常见有源器件分立器件:LED二极管(LED)､三极管(Transistor)､场效应管(Field Effective Transistor,FET)､可控硅(SCR)等｡模拟集成电路:模拟乘法器(Analog multiplier)､模拟除法器(Analog divider)､模拟开关(Analog Switches)､比较器(Comparator)､控制电源(Controlled Power)､指数放大器(Index Amplifier)､集成运放(Integrated Operational Amplifier)､对数放大器(Logarithmic Amplifier)､稳压器(Regulators)､功率放大器(Power Amplifier,PA)､锁相环(Phase Lock Loop,PLL)､发射器(Transmitter)､波形发生器(Waveform Generator)等｡数字集成电路:编码器(Encoder)､比较器(Comparator)､计数器(Counter)､译码器(Decoder)､驱动器(Driver)､逻辑门(Logic Gate)､触发器(Trigger)､寄存器(Register)､可编程逻辑器件(PLD)､单片机(Single-Chip Microcomputer ,SCM)､DSP(Digital Signal Processor,DSP)等｡三､常见无源器件电路器件:蜂鸣器(Buzzer)､电容(Capacitor)､理想二极管(Diode)､电阻器(Resistor)､电感(Inductor)､按键(Key)､无源滤波器(Passive Filter)､排阻(Resistor Arrays)､继电器(Relay)､变压器(Transformer)､扬声器(Speaker)､开关(Switch)等｡连接器件:连接器(Connector)､电线电缆(Wire)､光纤(Optical Fiber)､印刷电路板(PCB)､插座(Socket)等｡四､补充微波类有源和无源器件微波有源器件有:低噪放､移相器､混频器､倍频器､有源滤波器等｡微波无源器件有:隔离器､双工器､环行器､耦合器､滤波器､避雷器､功分器､合路器､功率负载等｡——由于职业､专业关系,光器件类除了普通的收发模块和单多模光纤､传输距离等几个概念,其它的暂时了解不多,如幸遇到光学专业的网友欢迎赐教｡。

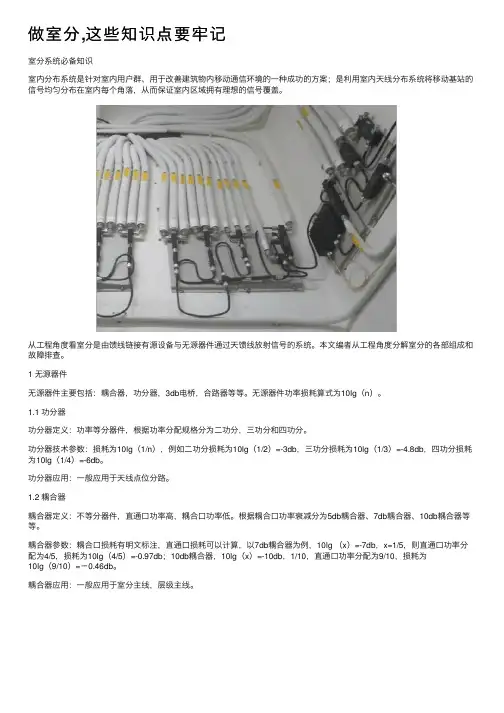

做室分,这些知识点要牢记室分系统必备知识室内分布系统是针对室内⽤户群、⽤于改善建筑物内移动通信环境的⼀种成功的⽅案；是利⽤室内天线分布系统将移动基站的信号均匀分布在室内每个⾓落，从⽽保证室内区域拥有理想的信号覆盖。

从⼯程⾓度看室分是由馈线链接有源设备与⽆源器件通过天馈线放射信号的系统。

本⽂编者从⼯程⾓度分解室分的各部组成和故障排查。

1 ⽆源器件⽆源器件主要包括：耦合器，功分器，3db电桥，合路器等等。

⽆源器件功率损耗算式为10lg（n）。

1.1 功分器功分器定义：功率等分器件，根据功率分配规格分为⼆功分，三功分和四功分。

功分器技术参数：损耗为10lg（1/n），例如⼆功分损耗为10lg（1/2）=-3db，三功分损耗为10lg（1/3）=-4.8db，四功分损耗为10lg（1/4）=-6db。

功分器应⽤：⼀般应⽤于天线点位分路。

1.2 耦合器耦合器定义：不等分器件，直通⼝功率⾼，耦合⼝功率低。

根据耦合⼝功率衰减分为5db耦合器、7db耦合器、10db耦合器等等。

耦合器参数：耦合⼝损耗有明⽂标注，直通⼝损耗可以计算，以7db耦合器为例，10lg （x）=-7db，x=1/5，则直通⼝功率分配为4/5，损耗为10lg（4/5）=-0.97db；10db耦合器，10lg（x）=-10db，1/10，直通⼝功率分配为9/10，损耗为10lg（9/10）=－0.46db。

耦合器应⽤：⼀般应⽤于室分主线，层级主线。

1.3 3db电桥3db电桥定义：同频合路器，合路BTS基站载频不同功率发射⼝。

3db电桥应⽤：是主设备和分布过度器件，随着主设备载频单元集成的不断加深，3db电桥作⽤不断降低。

1.4 馈线有两种规格为⼆分之⼀同轴电缆和⼋分之七同轴电缆1.5 合路器合路器定义：异频合路器，合路不同信号。

2G、3G、4G、WLAN等不同信号多频合路器。

合路器参数：合路器各信号输⼊端⼝隔离度为60db，损耗为1dbm左右。

室内分布器件及故障排查1 室内分布系统无源器件介绍1.1 射频基本参数介绍热噪声介绍所有功耗（电阻性）单元都会产生热噪声或称Johnson噪声。

这种噪声功率可以表达为PN＝KTB，单位为Watt（注：Pn与电阻阻值大小无关）。

这里K=波尔兹曼常数，T是Kelvin表示的绝对温度，B是用以测量噪声功率的频带宽度。

在室温下，1Hz频带宽度内产生的热噪声功率为：在理想的无其他噪声的系统里，热噪声决定了最低可检测信号电平。

功率/电平是指放大器输出信号能量的能力，直放站的输出功率一般就是它的ALC电平宽。

一般单位为w、mw、dBm。

注：dBm是取1mw作基准值，以分贝表示的绝对功率电平。

换算公式：电平（dBm）=10lg功率（mw）1（mw）5w 10lg5000=37dBm10w 10lg10000=40dBm20w 10lg20000=43dBm从以上不难看出，功率每增加一倍，电平值增加3dBm增益是指放大器在线性工作状态下对信号的放大能力,即放大倍数，单位可表示为分贝（dB）。

即：dB=10lgA（A为功率放大倍数）是指放大器在线性工作状态下对信号的放大能力。

当某一器件或部件接入传输电路后所增加的衰减，单位用dB表示。

带内波动是指在有效工作频带内最大和最小电平之间的差值。

工作带宽器件应用中最高频率与最低频率的差值。

噪声系数噪声系数定义为系统输入信噪功率比（SNR0）与输出信噪功率比（SNR1）的比值。

噪声系数表征了信号通过系统后，系统内部噪声造成信噪比恶化的程度。

噪声系数越小越好。

噪声系数、增益与输出线性属放大器的三个基本属性。

线性线性通常用来度量放大器使信号形状失真的程度。

通常要求放大器工作在线性工作环境中，即输入与输出的信号完全一样，只是工作幅度被放大或缩小。

互调是指非线性射频线路中，两个或多个频率混合后所产生的噪音信号。

互调产生的本来并不存在“错误”信号，此信号会被系统误认为是真实的信号。

互调可由有源元件（无线电设备、二极管）或无源元件（电缆、接头、天线、滤波器）引起。
