电子电路设计的原则、方法和步骤

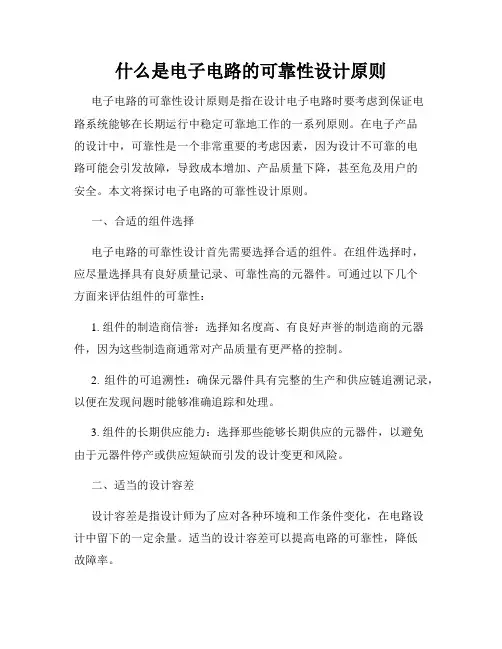

什么是电子电路的可靠性设计原则电子电路的可靠性设计原则是指在设计电子电路时要考虑到保证电路系统能够在长期运行中稳定可靠地工作的一系列原则。

在电子产品的设计中，可靠性是一个非常重要的考虑因素，因为设计不可靠的电路可能会引发故障，导致成本增加、产品质量下降，甚至危及用户的安全。

本文将探讨电子电路的可靠性设计原则。

一、合适的组件选择电子电路的可靠性设计首先需要选择合适的组件。

在组件选择时，应尽量选择具有良好质量记录、可靠性高的元器件。

可通过以下几个方面来评估组件的可靠性：1. 组件的制造商信誉：选择知名度高、有良好声誉的制造商的元器件，因为这些制造商通常对产品质量有更严格的控制。

2. 组件的可追溯性：确保元器件具有完整的生产和供应链追溯记录，以便在发现问题时能够准确追踪和处理。

3. 组件的长期供应能力：选择那些能够长期供应的元器件，以避免由于元器件停产或供应短缺而引发的设计变更和风险。

二、适当的设计容差设计容差是指设计师为了应对各种环境和工作条件变化，在电路设计中留下的一定余量。

适当的设计容差可以提高电路的可靠性，降低故障率。

1. 温度容差：在电路设计中要充分考虑温度的变化对电路的影响，选择合适的元器件和散热措施，确保电路在不同温度下都能正常工作。

2. 电源波动容差：电源波动是导致电路故障的一个常见原因。

设计时应考虑到电源的稳定性，并选择合适的滤波电路和稳压器件，以提供稳定的电压给电路工作。

3. 外界干扰容差：电子电路在工作中可能会受到来自外界的各种干扰，如电磁干扰、辐射干扰等。

设计时应采取屏蔽措施，增加抗干扰能力。

三、良好的电路布局与散热设计良好的电路布局与散热设计可以有效提高电路的可靠性。

1. 电路布局：合理布局电路元器件，避免相互干扰，减少杂散耦合。

同时，还要考虑元器件之间的连线长度，尽可能缩短连线长度，减少线路电阻和电感。

2. 散热设计：一些电子元器件在工作中会产生大量的热量，如果不能有效散热，会导致电路元器件温升过高，影响可靠性。

电路设计方案引言：电路设计是电子领域中关键的一步。

一个好的电路设计方案可以确保电子产品的正常运行和良好的性能。

本文将介绍电路设计的基本原则、流程和一些常见的电路设计方案。

一、电路设计基本原则：1. 系统需求分析：在电路设计之前，需要对系统的需求进行详细的分析，包括功能要求、性能指标、电源需求等。

只有清楚了解系统需求，才能有针对性地进行电路设计。

2. 选择合适的电子元器件：根据系统需求，选择合适的电子元器件非常重要。

例如，对于信号放大电路，需要选择具有高增益和低噪声的运算放大器。

在选择电子元器件时，还需要考虑其可获得性、成本和可靠性等因素。

3. 进行电路模拟和优化：在正式进行电路设计之前，可以通过软件工具进行电路模拟和优化。

这有助于评估电路的性能、调整参数以及解决可能存在的问题。

通过模拟和优化，可以提前发现潜在的设计缺陷，减少后期修改的时间和成本。

4. 合理布局电路板：电路板的布局对于电路的性能和稳定性至关重要。

合理的布局可以减少干扰和串扰，提高电路的抗干扰能力。

此外，在布局电路板时，还需要考虑散热和电磁兼容等因素。

5. 进行可靠性验证和测试：在完成电路设计后，需要进行可靠性验证和测试。

通过严格的可靠性验证和测试，可以确保电路的稳定性、可靠性和性能符合设计要求。

二、电路设计流程：1. 系统需求分析：对系统需求进行详细分析，明确设计目标和性能指标。

2. 电路拓扑设计：根据系统需求，选择合适的电路拓扑结构。

例如，对于信号放大电路，可以选择共射放大器或差动放大器等拓扑结构。

3. 选择元器件：根据电路拓扑设计，选择合适的电子元器件。

在选择元器件时，需要考虑其参数和性能指标。

4. 电路模拟与优化：使用软件工具进行电路模拟和优化，评估电路的性能、调整参数以及解决可能存在的问题。

5. PCB设计：进行电路板的布局和布线设计，保证电路的稳定性和可靠性。

在PCB设计中，需要考虑信号完整性、散热和电磁兼容等因素。

6. 原理图设计：根据电路拓扑、元器件和布局设计，完成电路的原理图设计。

电子系统设计的基本原则和设计方法一、电子系统设计的基本原则：电子电路设计最基本的原则应该使用最经济的资源实现最好的电路功能。

具体如下：1、整体性原则在设计电子系统时，应当从整体出发，从分析电子电路整体内部各组成元件的关系以及电路整体与外部环境之间的关系入手，去揭示与掌握电子系统整体性质，判断电子系统类型，明确所要设计的电子系统应具有哪些功能、相互信号与控制关系如何、参数指标在那个功能模块实现等，从而确定总体设计方案。

整体原则强调以综合为基础，在综合的控制与指导下，进行分析，并且对分析的结果进行恰当的综合。

基本的要点是：（1）电子系统分析必须以综合为目的，以综合为前提。

离开了综合的分析是盲目的，不全面的。

（2）在以分析为主的过程中往往包含着小的综合。

即在对电子系统各部分进行分别考察的过程中，往往也需要又电子局部的综合。

（3）综合不许以分析为基础。

只有对电子系统的分析了解打到一定程度以后，才能进行综合。

没有详尽以分析电子系统作基础，综合就是匆忙的、不坚定的，往往带有某种主管臆测的成分。

2、最优化原则最优化原则是一个基本达到设计性能指标的电子系统而言的，由于元件自身或相互配合、功能模块的相互配合或耦合还存在一些缺陷，使电子系统对信号的传送、处理等方面不尽完美，需要在约束条件的限制下，从电路中每个待调整的原器件或功能模块入手，进行参数分析，分别计算每个优化指标，并根据有忽而指标的要求，调整元器件或功能模块的参数，知道目标参数满足最优化目标值的要求，完成这个系统的最优化设计。

3、功能性原则任何一个复杂的电子系统都可以逐步划分成不同层次的较小的电子子系统。

仙子系统设计一般先将大电子系统分为若干个具有相对独立的功能部分，并将其作为独立电子系统更能模块；再全面分析各模块功能类型及功能要求，考虑如何实现这些技术功能，即采用那些电路来完成它；然后选用具体的实际电路，选择出合适的元器件，计算元器件参数并设计个单元电路。

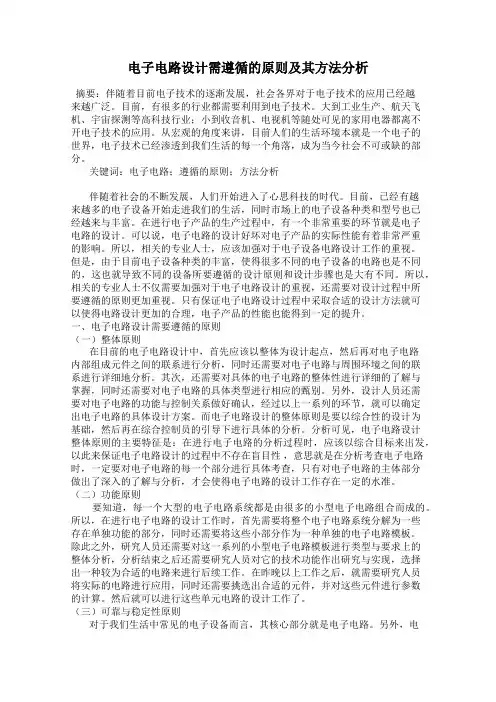

电子电路设计需遵循的原则及其方法分析摘要：伴随着目前电子技术的逐渐发展，社会各界对于电子技术的应用已经越来越广泛。

目前，有很多的行业都需要利用到电子技术。

大到工业生产、航天飞机、宇宙探测等高科技行业；小到收音机、电视机等随处可见的家用电器都离不开电子技术的应用。

从宏观的角度来讲，目前人们的生活环境本就是一个电子的世界，电子技术已经渗透到我们生活的每一个角落，成为当今社会不可或缺的部分。

关键词：电子电路；遵循的原则；方法分析伴随着社会的不断发展，人们开始进入了心思科技的时代。

目前，已经有越来越多的电子设备开始走进我们的生活，同时市场上的电子设备种类和型号也已经越来与丰富。

在进行电子产品的生产过程中，有一个非常重要的环节就是电子电路的设计。

可以说，电子电路的设计好坏对电子产品的实际性能有着非常严重的影响。

所以，相关的专业人士，应该加强对于电子设备电路设计工作的重视。

但是，由于目前电子设备种类的丰富，使得很多不同的电子设备的电路也是不同的，这也就导致不同的设备所要遵循的设计原则和设计步骤也是大有不同。

所以，相关的专业人士不仅需要加强对于电子电路设计的重视，还需要对设计过程中所要遵循的原则更加重视。

只有保证电子电路设计过程中采取合适的设计方法就可以使得电路设计更加的合理，电子产品的性能也能得到一定的提升。

一、电子电路设计需要遵循的原则（一）整体原则在目前的电子电路设计中，首先应该以整体为设计起点，然后再对电子电路内部组成元件之间的联系进行分析，同时还需要对电子电路与周围环境之间的联系进行详细地分析。

其次，还需要对具体的电子电路的整体性进行详细的了解与掌握，同时还需要对电子电路的具体类型进行相应的甄别。

另外，设计人员还需要对电子电路的功能与控制关系做好确认，经过以上一系列的环节，就可以确定出电子电路的具体设计方案。

而电子电路设计的整体原则是要以综合性的设计为基础，然后再在综合控制员的引导下进行具体的分析。

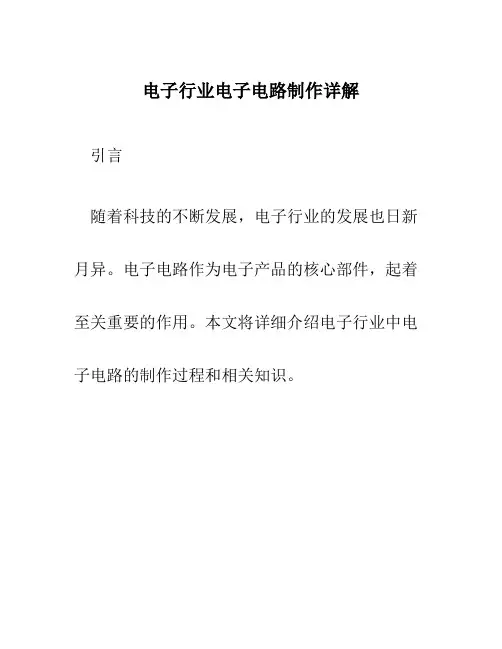

电子行业电子电路制作详解引言随着科技的不断发展，电子行业的发展也日新月异。

电子电路作为电子产品的核心部件，起着至关重要的作用。

本文将详细介绍电子行业中电子电路的制作过程和相关知识。

一、电子电路的分类电子电路可以根据不同的标准进行分类，如按照功能、按照应用领域、按照工作原理等等。

本节将介绍两种常见的分类方式。

1.1 按照功能分类根据电子电路的功能不同，可以分为放大电路、滤波电路、计算电路、时钟电路等等。

这些电路在电子产品中各司其职，相互协作，以实现设备的各项功能。

1.2 按照应用领域分类电子电路在不同的应用领域有不同的要求和特点。

常见的应用领域有通信电路、控制电路、电源电路、音频电路等等。

每个领域对电路的要求和设计原则都有所不同。

二、电子电路制作的基本步骤电子电路的制作过程包括设计、原材料选取、电路布局、元件焊接等多个环节。

下面将详细介绍电子电路制作的基本步骤。

2.1 电路设计电路设计是电子电路制作的第一步，也是非常关键的一步。

在电路设计时，需根据电路的功能和要求进行元件的选取、电路的布局设计、信号的流动路径等。

实质上，电路设计是将电路图纸转化为实际可制作的电路板。

2.2 原材料选取原材料选取是电路制作中的重要环节。

在原材料选取时，需根据电路的需求选择合适的电路板、电子元件、焊接材料等。

选取合适的原材料能够保证电路制作的质量和性能。

2.3 电路布局电路布局是指将电子元件按照一定的规则和布局方案进行排列，以保证电路工作的稳定性和可靠性。

在电路布局时，需考虑到元件之间的相互影响、走线的路径等因素。

2.4 元件焊接元件焊接是将选好的电子元件焊接到电路板上的过程。

在焊接过程中，需要使用焊接工具进行精细的焊接操作。

焊接的质量直接关系到电路的工作稳定性和可靠性。

三、电子电路制作中的常见问题及解决方法在电子电路制作过程中，常常会遇到一些问题，如焊接不牢固、元件安装错误等。

下面将介绍一些常见问题及相应的解决方法。

电子信息行业电子电路设计与仿真方案第一章电子电路设计基础 (2)1.1 电子电路设计概述 (2)1.2 电子电路设计流程 (2)1.2.1 需求分析 (2)1.2.2 电路方案设计 (3)1.2.3 电路原理图绘制 (3)1.2.4 电路仿真与优化 (3)1.2.5 电路板设计 (3)1.2.6 生产与调试 (3)1.3 电子电路设计原则 (3)1.3.1 功能优先原则 (3)1.3.2 优化设计原则 (3)1.3.3 可靠性原则 (3)1.3.4 可生产性原则 (4)1.3.5 简洁性原则 (4)第二章电路仿真技术 (4)2.1 电路仿真概述 (4)2.2 电路仿真软件介绍 (4)2.3 电路仿真方法与步骤 (5)第三章模拟电路设计与仿真 (5)3.1 模拟电路基本元件 (5)3.2 模拟电路设计要点 (6)3.3 模拟电路仿真案例分析 (6)第四章数字电路设计与仿真 (6)4.1 数字电路基本元件 (7)4.2 数字电路设计方法 (7)4.3 数字电路仿真案例分析 (7)第五章混合电路设计与仿真 (8)5.1 混合电路特点 (8)5.2 混合电路设计策略 (8)5.3 混合电路仿真案例分析 (9)第六章信号处理电路设计与仿真 (10)6.1 信号处理电路概述 (10)6.2 信号处理电路设计方法 (10)6.3 信号处理电路仿真案例分析 (10)第七章电源电路设计与仿真 (11)7.1 电源电路基本原理 (11)7.2 电源电路设计要点 (11)7.3 电源电路仿真案例分析 (12)第八章高频电路设计与仿真 (12)8.1 高频电路基本概念 (12)8.2 高频电路设计原则 (13)8.3 高频电路仿真案例分析 (13)第九章电子电路测试与优化 (14)9.1 电子电路测试方法 (14)9.1.1 功能测试 (14)9.1.2 功能测试 (14)9.1.3 故障诊断 (14)9.2 电子电路功能优化 (14)9.2.1 电路拓扑优化 (15)9.2.2 元件参数优化 (15)9.2.3 布局优化 (15)9.2.4 电路仿真与优化 (15)9.3 电子电路测试与优化案例分析 (15)9.3.1 案例背景 (15)9.3.2 测试与诊断 (15)9.3.3 优化方案 (15)9.3.4 优化结果 (15)第十章项目管理与团队协作 (16)10.1 项目管理概述 (16)10.2 项目管理流程与方法 (16)10.3 团队协作与沟通技巧 (17)第一章电子电路设计基础1.1 电子电路设计概述电子电路设计是指利用电子元件，如电阻、电容、电感、二极管、晶体管等，按照预定的功能要求，设计出满足特定功能指标的电路系统。

电子电路中的电源线和接地设计原则电源线和接地是电子电路设计中十分重要的两个方面。

正确的电源线和接地设计可以提高电路的稳定性、可靠性和抗干扰能力。

本文将详细介绍电源线和接地设计的原则和步骤，以供读者参考。

一、电源线设计原则1. 选择适当的电源线- 电源线的类型应根据电流和电压要求来选择。

对于高电流和高压的电路，应选用粗线材以承受较大的负载。

- 正确匹配电源线和插头，确保连接可靠，避免发生松脱或接触不良的情况。

2. 缩短电源线长度- 尽量将电源尽早引入电路板，以减少线路长度。

长的电源线会引入不稳定性和干扰。

- 对于需要长电源线的情况，可以使用金属盒或屏蔽材料来减少干扰。

3. 避免电源线与信号线相交- 电源线和信号线交叉会引入噪声和互相干扰，应尽量避免这种情况的发生。

- 若电源线与信号线不可避免地需要交叉，应通过增加距离或使用屏蔽材料来减少干扰。

4. 使用高质量的电源线- 选用好质量的电源线，可以减少线路电阻和损耗，提高电源传输效率。

- 使用扭曲一对导线的电源线，可以有效地降低电源线互感以及对其他线路的干扰。

二、接地设计原则1. 单点接地- 所有的接地点应尽可能地连接在一起，形成单点接地，以减少环路产生的回流干扰。

- 单点接地可以有效降低地线噪声和电流环路干扰。

2. 使用大面积的接地平面- 在PCB设计中，应尽量增加接地层的面积，以提高整个系统的抗干扰能力。

- 大面积的接地平面可以起到屏蔽和分散电磁干扰的作用。

3. 电源和信号线分离接地- 电源线和信号线的接地应分离，避免共用一条接地线。

- 电源和信号线单独接地可以有效减少信号传输过程中的干扰。

4. 使用低阻抗接地- 接地电阻应尽量低，以减少地线上的电流回流。

- 使用足够大的接地铜片和连接以降低接地电阻。

三、电源线和接地设计步骤1. 分析电路需求- 根据电路的电流和电压需求，确定适当的电源线选型和尺寸。

2. 确定电源线位置- 在进行PCB布局时，将电源线尽早引入电路板，缩短线路长度，并尽量避免与信号线交叉。

电子电路设计的一般方法与步骤电子电路设计的一般方法与步骤一、总体方案的设计与选择1.方案原理的构想在设计一个复杂的系统时，需要进行原理方案的构思。

这就是要确定用什么原理来实现系统要求。

为此，需要对课题的任务、要求和条件进行仔细的分析与研究，找出其关键问题，并提出实现的原理与方法。

同时，应该广泛收集与查阅有关资料，提出尽可能多的方案以便作出更合理的选择。

所提方案必须对关键部分的可行性进行讨论，并通过试验加以确认。

2.总体方案的确定原理方案选定以后，便可着手进行总体方案的确定。

为了把总体方案确定下来，必须把每一个框图进一步分解成若干个小框，每个小框为一个较简单的单元电路。

总之,应从单元电路和单元之间连接的设计与选择出发，恰当地分解框图。

二、单元电路的设计与选择1.单元电路结构形式的选择与设计按已确定的总体方案框图，对各功能框分别设计或选择出满足其要求的单元电路。

因此，必须根据系统要求，明确功能框对单元电路的技术要求，必要时应详细拟定出单元电路的性能指标，然后进行单元电路结构形式的选择或设计。

满足功能框要求的单元电路可能不止一个，因此必须进行分析比较，择优选择。

2.元器件的选择1)元器件选择的一般原则在选择元器件时，应根据单元电路的要求，选择性能稳定、质量可靠、价格合理的元器件。

同时，还要考虑元器件的电气参数是否符合要求，以及元器件的封装形式和安装方式是否适合设计要求。

在选择元器件时，还要考虑其供应渠道是否可靠，以及是否有足够的库存量。

在电子元器件领域，元器件的品种规格繁多，性能、价格和体积各异，新品种不断涌现。

因此，我们需要经常关注元器件信息和新动向，多查阅器件手册和有关的科技资料，熟悉常用的元器件型号、性能和价格，以便为单元电路和总体电路设计提供有利的信息。

在选择合适的元器件时，需要进行分析比较，首先考虑满足单元电路对元器件性能指标的要求，然后考虑价格、货源和元器件体积等方面的要求。

随着微电子技术的飞速发展，集成电路的应用越来越广泛。
