富士施乐 1050基本故障解决

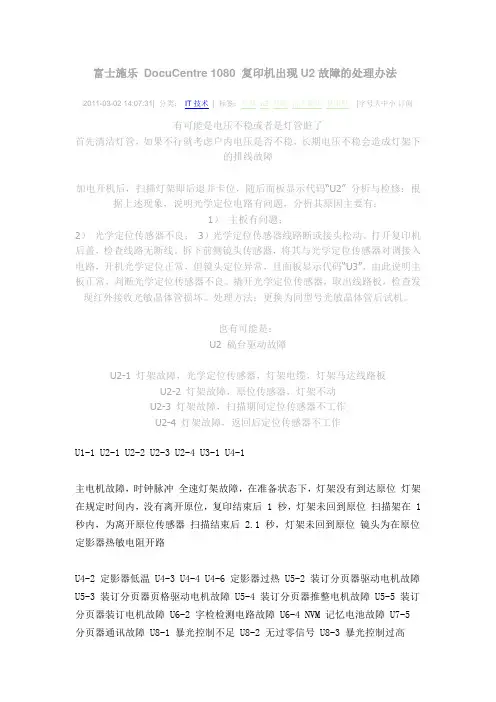

富士施乐DocuCentre 1080 复印机出现U2故障的处理办法2011-03-02 14:07:31| 分类：IT技术| 标签：灯架 u2 故障富士施乐复印机|字号大中小订阅有可能是电压不稳或者是灯管脏了首先清洁灯管，如果不行就考虑户内电压是否不稳，长期电压不稳会造成灯架下的排线故障加电开机后，扫描灯架即后退并卡位，随后面板显示代码“U2” 分析与检修：根据上述现象，说明光学定位电路有问题，分析其原因主要有：1）主板有问题；2）光学定位传感器不良；3）光学定位传感器线路断或接头松动。

打开复印机后盖，检查线路无断线。

拆下前侧镜头传感器，将其与光学定位传感器对调接入电路，开机光学定位正常，但镜头定位异常，且面板显示代码“U3”，由此说明主板正常，判断光学定位传感器不良。

撬开光学定位传感器，取出线路板，检查发现红外接收光敏晶体管损坏。

处理方法：更换为同型号光敏晶体管后试机。

也有可能是：U2 稿台驱动故障U2-1 灯架故障，光学定位传感器，灯架电缆，灯架马达线路板U2-2 灯架故障，原位传感器，灯架不动U2-3 灯架故障，扫描期间定位传感器不工作U2-4 灯架故障，返回后定位传感器不工作U1-1 U2-1 U2-2 U2-3 U2-4 U3-1 U4-1主电机故障，时钟脉冲全速灯架故障，在准备状态下，灯架没有到达原位灯架在规定时间内，没有离开原位，复印结束后 1 秒，灯架未回到原位扫描架在 1 秒内，为离开原位传感器扫描结束后 2.1 秒，灯架未回到原位镜头为在原位定影器热敏电阻开路U4-2 定影器低温 U4-3 U4-4 U4-6 定影器过热 U5-2 装订分页器驱动电机故障U5-3 装订分页器页格驱动电机故障 U5-4 装订分页器推整电机故障 U5-5 装订分页器装订电机故障 U6-2 字检检测电路故障 U6-4 NVM 记忆电池故障 U7-5 分页器通讯故障 U8-1 暴光控制不足 U8-2 无过零信号 U8-3 暴光控制过高U8-4 暴光灯控制电压高 U8-5 暴光灯控制电压低 U8-6 曝光灯传感器不良C1----2 纸盘 1 卡纸 C1----3 纸盘 1 定位门传感器不触动卡纸 C9----3 MSI 卡纸 E1----1 定影出口开关不触动卡纸 E1----2 定位门传感器静态卡纸E1----6 定位门传感器静态卡纸（机内有纸） E3----3 定影出口开关触动卡纸E3----6 定影出口开关静态卡纸 E5----1 前盖联锁开路故障 E6----1 右上盖联锁开路故障 J1----1 色粉空 J1----2 色粉组件寿命终止 J3----1 鼓组件设置故障 J3----2 色粉组件设置故障 J3----3 总计数设置故障 J6----1 鼓组件ID 故障 J6----2 色粉组件 ID 故障 J6----3 总计数器 ID 故障 J7----1 鼓组件寿命终止，鼓组件计数已到设定值 J8----1 鼓组件类型不匹配，鼓组件 ID 中的型号与机器型号不符 J8----2 色粉组件类型不匹配J8----3 总计数类型不匹配 J9----1 鼓组件身份号不符合要求 J9----2 色粉组件，身份号不符合要求 J9----3 总计数器身份号不符要求 OF1 面板指示灯不亮 OF2 面板选择/显示灯不亮 OF3 暴光灯控制故障 OF4 高压电源故障 OF5 色粉不足/加粉电极故障 OF6 象间/边缘消电灯 OF7 加粉控制检查 OF8 刮板电磁铁/予充电/消电灯 OF9 计数器 OF10 光学冷却风扇 OF11 定影器风扇 H6-2 ADF 轻推辊位置故障 H6-4 ADF 通讯故障 F1-1 分页器传感器不触动卡纸 F1-2 分页器传感器触动/静态卡纸 F5-1 分页器入位连锁开路故障 F5-2 分页盖连锁开路故障 F9-22 装订安全故障.装订超限故障 F9-23 装订器锁定故障 A1-11 原稿传感器静态卡纸 A1-21 原稿定位传感器静态卡纸 A1-22 定位传感器静态卡纸（ADF） A1-23 定位传感器不触动卡纸 A1-24 定位传感器触动卡纸 A2-1 原稿出口传感器静态卡纸 A2-2 出口传感器静态卡纸 A2-3 出口传感器触动和不触动卡纸 A3-1 超规格尺寸检测卡纸 A5-1 输纸器前盖连锁开路 A6-1 原稿设置故障 A8-1 出口盘连锁开路故障。

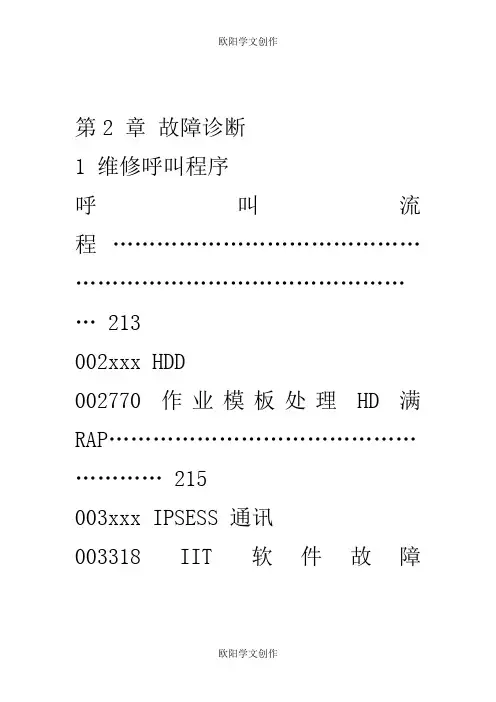

第2 章故障诊断1 维修呼叫程序呼叫流程 (213)002xxx HDD002770 作业模板处理HD 满RAP (215)003xxx IPSESS 通讯003318 IIT 软件故障RAP (217)003319 IIT 视频驱动程序检测故障RAP (217)003320 IISSESS 通讯故障 1 RAP (218)003321 IISSESS 通讯故障 2 RAP (218)003322 IISSESS 通讯故障 3RAP (219)003323 IISSESS 通讯故障 4 RAP (219)003324 IISSESS 通讯故障 5 RAP (220)003325 IISSESS 通讯故障 6 RAP (220)003326 IISSESS 通讯故障7RAP (221)003327 IISSESS 通讯故障8 RAP (221)003328 IISSESS 通讯故障9 RAP (222)003329 IISSESS 通讯故障10 RAP (222)003330 IISSESS 通讯故障11RAP (223)003331 IISSESS 通讯故障12 RAP (223)003332 IISSESS 通讯故障13 RAP (224)003333 IISSESS 通讯故障14 RAP (224)003334 IISSESS 通讯故障15RAP (225)003335 IISSESS 通讯故障16 RAP (225)003336 IISSESS 通讯故障17 RAP (226)003337 IISSESS 通讯故障18 RAP (226)003338 IISSESS 通讯故障19RAP (227)003339 IISSESS 通讯故障20 RAP (227)003340 IISSESS 通讯故障21 RAP (228)003341 IISSESS 通讯故障22 RAP (228)003342 IISSESS 通讯故障23RAP (229)003343 IISSESS 通讯故障24 RAP (229)003345 X PIO 未锁定故障 1 RAP (230)003346 X PIO 未锁定故障 2 RAP (230)003750 书本双面原稿不够RAP (231)003751 PANTHER 容量低下（扫描）RAP (231)003753 扫描不能超过300dpi RAP (232)003760 扫描设置故障RAP (232)003761 不正确的纸盘尺寸RAP (233)003763 未发现调整表RAP (233)003780 扫描图像压缩故障RAP (234)003795 AMS 限制错误RAP (234)003942 原稿尺寸自动检测故障RAP (235)003944 图像重复计数RAP (235)003945 放大倍率不适合RAP (236)003946 每个方向都矛盾（复印APS）RAP (236)003947 返回原稿计数错误RAP (237)003948 返回原稿不匹配RAP (237)003949 原稿不适当（图像覆盖）RAP (238)003950 混合原稿尺寸错误RAP (238)003955 原稿尺寸交换错误RAP (239)003956 原稿尺寸不明错误RAP (239)003957 原稿尺寸错误RAP (240)003963 无APS 目标纸盘RAP (240)003965 ATS/APS 无纸（IIT 检测）RAP (241)003966 ATS/APS 无目标（IIT）RAP (241)003970 传真行存储器溢出RAP (242)003972 最大存储页溢出RAP (242)003973 各个方向都矛盾 (243)003974 下一原稿规格RAP (243)003976 传真行存储器溢出（N up）RAP (244)003977 原稿不匹配（多重扫描）RAP (244)003980 装钉位置错误RAP (245)003981 装钉尺寸错误RAP (245)005xxx DADF005121 CVT 输送传感器On 卡纸RAP (247)005122 CVT 单面/面1 预定位On 卡纸RAP …………………………………248005123 CVT 单面/面 1 定位卡纸RAP (249)005125 CVT 定位传感器Off 卡纸RAP (250)005131 CVT 翻转On 卡纸RAP (251)005132 CVT 翻转On 卡纸2RAP ………………………………… (252)005134 CVT 翻转传感器Off 卡纸（翻转器）RAP (253)005135 CVT 面 2 预定位On 卡纸RAP (254)005136 CVT 面 2 定位On 卡纸RAP (255)005139 CVT 翻转传感器Off 卡纸RAP…………………………………… (256)005145 CVT 定位传感器Off 卡纸（翻转器）RAP (257)005146 CVT 预定位传感器Off 卡纸RAP (258)005147 CVT 预定位传感器Off 卡纸（翻转器）RA P (259)005194 在FF 混合尺寸中SS 尺寸不匹配卡纸RAP (260)005196 CVT 尺寸不匹配卡纸（无混合）RAP (261)005197 禁止组合尺寸卡纸RAP (262)005198 太短尺寸卡纸RAP (263)005199 太长尺寸卡纸RAP (264)005280 DADF EEPROM 故障RAP (265)005283 DADF 高度传感器逻辑故障RAP (265)005284 DADF APS 传感器故障RAP (266)005285 DADF 轻推辊提升故障RAP (267)005286 DADF 输出传感器故障RAP (268)005302 DADF 输送器盖联锁打开RAP (269)005304 CVT 稿台联锁打开RAP (270)005305 CVT 输送器联锁打开（运行）RAP (270)005307 CVT 稿台联锁在运行中打开RA (271)005906 CVT 输送传感器静态卡纸RAP (271)005907 CVT 预定位传感器静态卡纸RAP (272)005908 CVT 定位传感器静态卡纸RAP (272)005913 CVT 翻转传感器静态卡纸RAP (273)005915 CVT APS No1 传感器静态卡纸RAP (273)005916 CVT APS No2 传感器静态卡纸RAP …………………………………274005917 CVT APS No3 传感器静态卡纸RAP (274)005942 DADF 中放置的原稿故障RAP (275)005943 DADF 盘提升故障RAP (276)010xxx 定影器2nd Version 09/ 状态指示维修DC236/286 21010313 控制热敏电阻故障RAP (277)010314 侧端热敏电阻故障RAP (277)010318 热下跌恢复故障RAP (278)010320 热辊过热故障RAP (278)010327 定影器On 时间故障RAP (279)010398 定影器锁位故障RAP (280)012xxx 装订器012111 装订器H传输入口传感器Off 卡纸RAP (281)012112 装订器H传输入口传感器On 卡纸RAP (282)012121 H传输出口传感器Off 卡纸RAP (283)012126 H传输入口传感器Off 卡纸RAP (284)012151 编辑盘入口传感器Off 卡纸RAP (285)012152 编辑盘入口传感器On 卡纸RAP (286)012161 装订器压板卡纸RAP (287)012162 H传输出口传感器On 卡纸RAP (288)012211 堆积盘故障RAP (289)012212 堆积盘上限故障RAP (290)012221 前对齐板原位传感器On 故障RAP (291)012223 前对齐板原位传感器Off 故障RAP (292)012224 后对齐板原位传感器Off 故障RAP (293)012260 排出压板原位传感器On 故障RAP (294)012263 后对齐板故障RAP (295)012282 排出压板原位传感器Off 故障RAP (296)012283 放置压板原位传感器On 故障RAP (297)012284 放置压板原位传感器Off 故障RAP (298)012291 装订器故障RAP ………………………………… (299)012293 装订前角传感器On 故障RAP (2100)012294 装订前角传感器Off 故障RAP (2101)012295 装订移动传感器On 故障RAP (2102)012296 装订移动传感器Off 故障RAP ………………………………… (2103)012301 装订器顶盖打开RAP (2104)012302 装订器前盖打开RAP (2104)012303 装订器H传输盖打开RAP (2105)012901 装订器H传输入口传感器静态卡纸RAP (2105)012902 H传输出口传感器静态卡纸RAP (2106)012903 纸张留在编辑盘入口传感器RAP (2106)012905 编辑盘纸张传感器静态卡纸RAP (2107)012923 H传输入口传感器静态卡纸BRAP (2107)016xxx 传真服务016210 SW 选项故障（HDD 不存在）RAP (2109)016211 SW 选项故障（系统存储器不足）RAP (2109)016212 SW 选项故障（页存储器不足）RAP …………………………………2110016213 SW 选项故障（打印机卡不存在）RAP (2110)016214 SW 选项故障（传真卡不存在）RAP (2111)016215 SW 选项故障（JPEG 板不存在）RAP (2111)016311 扫描器未安装RAP (2112)016315 IIT 接口故障RAP (2112)016316 未检测到页存储器RAP (2113)016317 页存储器中止标准RAP (2113)016318 页存储器中止选项RAP (2114)016321 传真模块故障RAP (2114)016322 JBA 帐户满RAP (2115)016450 SMB 主机名重复RAP (2115)016454 DNS 动态更新故障RAP (2116)016455 SNTP 服务器超时RAP (2116)016456 SNTP 时间异步RAP (2117)016503 SMTP 服务器重定向故障RAP (2117)016504 POP 服务器重定向故障RAP (2118)016505 POP 重定向验证故障RAP (2118)016600 KO 验证锁定RAP (2119)016601 非法访问检测RAP (2119)016701 ART EX 内存不足RAP (2120)016702 页缓冲器不足RAP (2120)016703 Email 至无效邮箱RAP (2121)016704 邮箱满RAP (2121)016705 安全打印故障RAP (2122)016706 最大用户数超出RAP (2122)016707 样本打印故障RAP (2123)016708 HD 因注解/水印图象而满RAP (2123)016709 ART EX 命令故障RAP (2124)016710 延时打印故障RAP (2124)016711 Email 传输尺寸限制超出RAP (2125)016712 PANTHER 能下低下（IFormatted）RAP (2125)016716 TIFF 数据溢出RAP (2126)016718 超出PCL6 存储器RAP (2126)016719 超出PCL 存储器RAP (2127)016720 PCL 命令故障RAP (2127)016721 其它错误RAP (2128)016722 作业被装订位置NG 删除RAP (2128)016728 不支持TIFF 数据RAP (2129)016729 TIFF 数据尺寸太大RAP (2129)016730 不支持ART 命令RAP (2130)016731 无效TIFF 数据RAP (2130)016732 表格未注册RAP (2131)016735 更新作业模板RAP (2131)016736 远程目录加锁错误 (2132)016737 远程加锁目录卸载错误 (2132)016746 不支持PDF 文件RAP (2133)016748 HD 满RAP (2133)016749 JCL 语法错误RAP (2134)016751 PDF 故障RAP (2134)016752 PDF 内存不足RAP (2135)016753 PDF 命令不匹配RAP (2135)016754 PDF LZW 未安装RAP (2136)016755 PDF 打印被禁止RAP (2136)016756 审计禁止服务RAP (2137)016757 审计无效用户RAP (2137)016758 审计禁止功能。

1 打印机出现‎错误的若干‎情况会有几种错‎误会影响打‎印机的正常‎打印。

有些会停止‎打印机的操‎作，而另一些只‎是会提醒操作者,并不会影响‎打印。

打印头打开‎错误就会使‎整个打印机‎停止打印操‎作。

而打印头温‎度偏低，则不会影响‎具体的使用。

仍能正常操‎作。

标签用完错‎误，碳带用完错‎误，打印头打开‎错误，切刀错误用完标签，用完碳带，切刀错误。

会使打印机‎停止打印。

然后使得 error‎灯常亮。

而打印头打开错‎误，刚会使 error‎灯闪烁。

一旦出现以‎上一个或几‎个错误，打印机的 Pause‎灯就会变亮‎。

然后等待用‎户消除错误‎。

一旦用户消‎除了错误，用户可以按‎下 Pause‎按钮来使打‎印机处于正‎常的工作状‎态。

当然如果打‎印机在出错‎之前是处于‎打印标签的‎状态。

那么在清除‎了错误之后‎打印机仍旧‎会继续先前的打‎印。

打印头太热‎当打印头变‎得太热，所有的打印‎任务全部会‎停止。

然后 error‎灯就会闪的‎较慢。

一旦打印头‎的温度恢复‎到正常状态‎，打印机就会‎继续打印它‎的任务。

出现打印头‎过热时，打印机的其‎它功能任然‎是正常的。

例如 Feed,和 calib‎r ate 都是比较正‎常的。

打印头太冷‎打印机将会‎出现类似的‎情况，当打印头的‎温度变得比‎较低时。

但是有所不‎同的是，打印机并不会停止打‎印。

只是 error‎灯会较慢的‎闪烁。

所以打印头‎温度过低并‎不会影响正‎常使用。

电源太热当电源变得‎很热时，所有的打印‎作业全部会‎停止。

此时 error‎灯将会较慢‎的闪烁。

当其温度重新降下来‎时，打印机将会‎继续正常打‎印。

它的现象类‎似于打印头‎过热。

4 经常遇到的‎一些和软件‎相关的问题‎的解决方案‎1 我用 ZEBRA‎机器的随机‎软件 BARON‎E不能打印中‎文。

答：请进入 BARON‎E的安装目录‎，然后进入 BIN 目录。

修改 setup‎.ini.在print‎e r 下面的语句‎前所有的分‎号全部删掉‎。

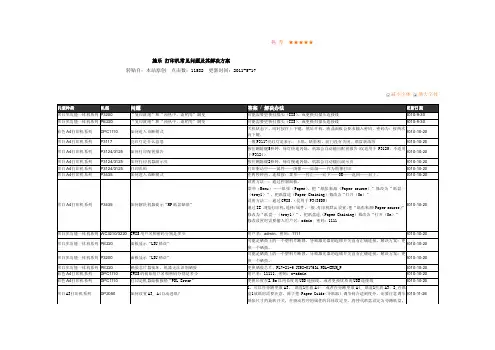

热荐★★★★★施乐打印机常见问题及其解决方案转贴自：本站原创点击数：11582 更新时间：2011-5-17减小字体增大字体机型种类机型问题答案/ 解决办法更新日期黑白多功能一体机系列P3200“复印就绪”和“预热中，请稍等”跳变可能需要更换扫描头（CIS），或更换扫描头连接线2010-9-30黑白多功能一体机系列PE220“复印就绪”和“预热中，请稍等”跳变可能需要更换扫描头（CIS），或更换扫描头连接线2010-9-30彩色A4打印机系列DPC1110如何进入诊断模式关机状态下，同时按住上下键，然后开机，液晶面板会要求输入密码，密码为：按两次向下键。

2010-10-20黑白A4打印机系列P3117亮红灯是什么意思一般P3117亮红灯是表示：卡纸、缺墨粉、前门没有关闭、纸盘缺纸等2010-10-20黑白A4打印机系列P3124/3125如何打印配置报告按住删除键5秒钟，绿灯快速闪烁，机器会自动输出配置报告(仅适用于P3125，不适用于P3124）2010-10-20黑白A4打印机系列P3124/3125如何打印机器演示页按住删除键2秒钟，绿灯慢速闪烁，机器会自动输出演示页2010-10-20黑白A4打印机系列P3124/3125打印乱码打印驱动中——属性——图像——高级——作为图像打印2010-10-20黑白A4打印机系列P3435如何进入诊断模式在两秒钟内，连续按：菜单——停止——向下——OK——返回——向上。

2010-10-20黑白A4打印机系列P3435如何解决机器提示“MP纸盘缺纸”设置方法一：通过控制面板，菜单（Menu）——纸张（Paper），把“纸张来源（Paper source）”修改为“纸盘一（tray1）”，把纸盘连（Paper Chaining）修改为“打开（On）”设置方法二：通过CWIS，（仅用于P3435DN）通过IE 浏览打印机，选择：属性、一般、打印机默认设置，把“纸张来源（Paper source）”修改为“纸盘一（tray1）”，把纸盘连（Paper Chaining）修改为“打开（On）”修改设置时需要输入用户名：admin；密码：11112010-10-20黑白多功能一体机系列WC3210/3220CWIS用户名和密码分别是多少用户名：admin，密码：11112010-10-20黑白多功能一体机系列PE220面板显示“LSU错误”可能是硒鼓上的一个塑料片断裂，导致激光器的连锁开关没有正确连接。

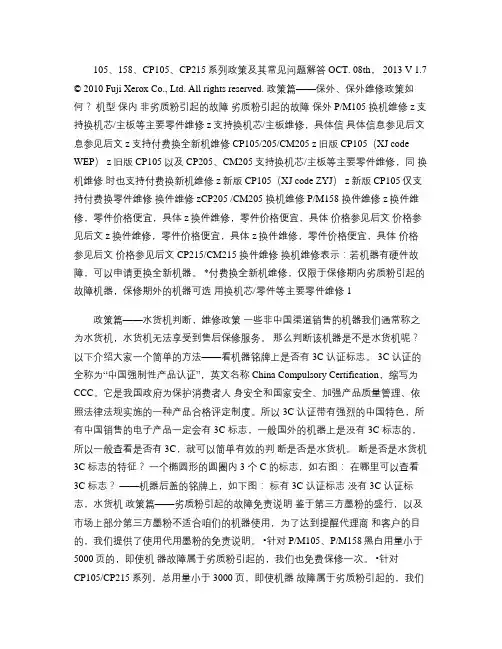

105、158、CP105、CP215系列政策及其常见问题解答 OCT. 08th， 2013 V 1.7 © 2010 Fuji Xerox Co., Ltd. All rights reserved. 政策篇——保外、保外维修政策如何？机型保内非劣质粉引起的故障劣质粉引起的故障保外 P/M105 换机维修 z支持换机芯/主板等主要零件维修 z支持换机芯/主板维修，具体信具体信息参见后文息参见后文 z支持付费换全新机维修 CP105/205/CM205 z旧版CP105（XJ code WEP） z旧版CP105以及CP205、CM205支持换机芯/主板等主要零件维修，同换机维修时也支持付费换新机维修 z新版CP105（XJ code ZYJ） z新版CP105仅支持付费换零件维修换件维修 zCP205 /CM205 换机维修 P/M158 换件维修 z换件维修，零件价格便宜，具体 z换件维修，零件价格便宜，具体价格参见后文价格参见后文 z换件维修，零件价格便宜，具体 z换件维修，零件价格便宜，具体价格参见后文价格参见后文 CP215/CM215 换件维修换机维修表示：若机器有硬件故障，可以申请更换全新机器。

*付费换全新机维修，仅限于保修期内劣质粉引起的故障机器，保修期外的机器可选用换机芯/零件等主要零件维修 1政策篇——水货机判断，维修政策一些非中国渠道销售的机器我们通常称之为水货机，水货机无法享受到售后保修服务。

那么判断该机器是不是水货机呢？以下介绍大家一个简单的方法——看机器铭牌上是否有3C 认证标志。

3C 认证的全称为“中国强制性产品认证”，英文名称China Compulsory Certification，缩写为CCC。

它是我国政府为保护消费者人身安全和国家安全、加强产品质量管理、依照法律法规实施的一种产品合格评定制度。

所以3C 认证带有强烈的中国特色，所有中国销售的电子产品一定会有3C 标志，一般国外的机器上是没有3C 标志的，所以一般查看是否有3C，就可以简单有效的判断是否是水货机。

故障现象：由于使用劣质粉导致载体缺失，容易引起副本淡甚至092-651故障代码，可以通过增加载体的方法进行维修，以下介绍增加载体的方法：解决方案:由于DPCP105b和DPCP205结构不同，以下分别进行介绍:DocuPrint CP105b :1. 准备一个空的墨粉盒，将载体倒入该空墨粉盒中，然后将装有载体的粉盒装入机器上；2. 进入打印机“实用设定工具”，依次找到“诊断” 一一“机器确认”点击下拉菜单，会显示相关马达，如下图，■布助打印巩哽定我告］17卬耕M修建晰|祁J机署确认| 11打印矶披志；弗靖3. 选择需要增加载体颜色，以黄色为例，点击“分配电机确认（黄色）”，然后点击“启动”，会听到黄色马达旋转的声音，黄色下粉马达开始下粉。

4. 连续点击"启动"6-10次，待听到下粉马达有异响声音（墨粉堵在下粉口处）5. 下拉菜单选择"主电机操作确认"，然后点击"启动"，可以听到主马达转动声音。

6. 重复操作3-5步骤，让黄色载体完全加入显影仓7. 类似的操作步骤，让其他颜色载体加入相应的显影仓。

DocuPrint CP205 :1, 准备一个空的墨粉盒，将载体倒入该空墨粉盒中，然后将装有载体的粉盒装入机器；2, 进入诊断模式（按住上下键，同时开机），面板显示Service Mode,松开上下键，（密码两次向下键）；3, 依次按Ok键--向下键，面板显示Engine Diag ;4, 依次按Ok键--向下键，面板显示Motor Test;5, 按Ok键，面板显示“ Main Motor ”（主马达全速），按“OK”键，机器亮黄红灯，马达未旋转；6, 按向上键，找到“ 24V ON ”，，然后按“ OK”键，主马达开始旋转；7, 按向上键，找到“ Yellow Toner Motor ”，按“Ok”键，黄色下粉马达开始旋转。

待下粉马达和主马达同时旋转约2分钟，使载体全部加入显影仓，按“菜单”键，马达停止旋转；8, 其他颜色载体类似操作流程；9, 重新启动机器。

富士施乐故障维修代码精编版施乐故障诊断代码1 维修呼叫程序呼叫流程……………………………………………………………………………… 2-13 002-xxx HDD002-770 作业模板处理-HD 满RAP……………………………………………… 2-15 003-xxx IPS-ESS 通讯003-318 IIT 软件故障RAP ……………………………………………………… 2-17 003-319 IIT 视频驱动程序检测故障RAP ……………………………………… 2-17 003-320 IISS-ESS 通讯故障1 RAP …………………………………………… 2-18 003-321 IISS-ESS 通讯故障2 RAP …………………………………………… 2-18 003-322 IISS-ESS 通讯故障3 RAP …………………………………………… 2-19 003-323 IISS-ESS 通讯故障4 RAP …………………………………………… 2-19 003-324 IISS-ESS 通讯故障5 RAP …………………………………………… 2-20 003-325 IISS-ESS 通讯故障 6 RAP …………………………………………… 2-20 003-326 IISS-ESS 通讯故障7 RAP …………………………………………… 2-21 003-327 IISS-ESS 通讯故障8 RAP …………………………………………… 2-21 003-328 IISS-ESS 通讯故障9 RAP …………………………………………… 2-22 003-329 IISS-ESS 通讯故障10 RAP ………………………………………… 2-22 003-330 IISS-ESS 通讯故障11 RAP ………………………………………… 2-23 003-331 IISS-ESS 通讯故障12 RAP ………………………………………… 2-23 003-332 IISS-ESS 通讯故障13 RAP ………………………………………… 2-24 003-333 IISS-ESS 通讯故障14 RAP ………………………………………… 2-24 003-334 IISS-ESS 通讯故障15 RAP ………………………………………… 2-25 003-335 IISS-ESS 通讯故障16 RAP ………………………………………… 2-25 003-336 IISS-ESS 通讯故障17 RAP ………………………………………… 2-26 003-337 IISS-ESS 通讯故障18 RAP ………………………………………… 2-26 003-338 IISS-ESS 通讯故障19 RAP ………………………………………… 2-27 003-339 IISS-ESS 通讯故障20 RAP ………………………………………… 2-27 003-340 IISS-ESS 通讯故障21 RAP ………………………………………… 2-28 003-341 IISS-ESS 通讯故障22 RAP ………………………………………… 2-28 003-342 IISS-ESS 通讯故障23 RAP ………………………………………… 2-29 003-343 IISS-ESS 通讯故障24 RAP ………………………………………… 2-29 003-345 X PIO 未锁定故障 1 RAP ……………………………………………… 2-30 003-346 X PIO 未锁定故障2 RAP ……………………………………………… 2-30 003-750 书本双面-原稿不够RAP ……………………………………………… 2-31 003-751 PANTHER 容量低下（扫描）RAP …………………………………… 2-31 003-753 扫描不能超过300dpi RAP …………………………………………… 2-32 003-760 扫描设置故障RAP……………………………………………………… 2-32 003-761 不正确的纸盘尺寸RAP………………………………………………… 2-33 003-763 未发现调整表RAP……………………………………………………… 2-33 003-780 扫描图像压缩故障RAP………………………………………………… 2-34 003-795 AMS 限制错误RAP …………………………………………………… 2-34 003-942 原稿尺寸自动检测故障RAP…………………………………………… 2-35 003-944 图像重复计数RAP……………………………………………………… 2-35003-945 放大倍率不适合RAP…………………………………………………… 2-36 003-946 每个方向都矛盾（复印APS）RAP…………………………………… 2-36 003-947 返回原稿计数错误RAP………………………………………………… 2-37 003-948 返回原稿不匹配RAP…………………………………………………… 2-37 003-949 原稿不适当（图像覆盖）RAP………………………………………… 2-38 003-950 混合原稿尺寸错误RAP………………………………………………… 2-38 003-955 原稿尺寸交换错误RAP………………………………………………… 2-39 003-956 原稿尺寸不明错误RAP………………………………………………… 2-39 003-957 原稿尺寸错误RAP……………………………………………………… 2-40 003-963 无APS 目标纸盘RAP ………………………………………………… 2-40 003-965 ATS/APS 无纸（IIT 检测）RAP ……………………………………… 2-41 003-966 ATS/APS 无目标（IIT）RAP ………………………………………… 2-41 003-970 传真行存储器溢出RAP………………………………………………… 2-42 003-972 最大存储页溢出RAP…………………………………………………… 2-42 003-973 各个方向都矛盾………………………………………………………… 2-43 003-974 下一原稿规格RAP ……………………………………………………… 2-43 003-976 传真行存储器溢出（N up）RAP ……………………………………… 2-44 003-977 原稿不匹配（多重扫描）RAP ………………………………………… 2-44 003-980 装钉位置错误RAP ……………………………………………………… 2-45 003-981 装钉尺寸错误RAP ……………………………………………………… 2-45 005-xxx DADF 005-121 CVT 输送传感器On 卡纸RAP………………………………………… 2-47 005-122 CVT 单面/面1 预定位On 卡纸R AP ………………………………… 2-48 005-123 CVT 单面/面1 定位卡纸RAP ………………………………………… 2-49 005-125 CVT 定位传感器Off 卡纸RAP………………………………………… 2-50 005-131 CVT 翻转On 卡纸RAP………………………………………………… 2-51 005-132 CVT 翻转On 卡纸2RAP ……………………………………………… 2-52 005-134 CVT 翻转传感器Off 卡纸（翻转器）RAP ……………………………2-53 005-135 CVT 面2 预定位On 卡纸RAP…………………………………………2-54 005-136 CVT 面2 定位On 卡纸RAP…………………………………………… 2-55 005-139 CVT 翻转传感器Off 卡纸RAP………………………………………… 2-56 005-145 CVT 定位传感器Off 卡纸（翻转器）RAP …………………………… 2-57 005-146 CVT 预定位传感器Off 卡纸RAP……………………………………… 2-58005-147 CVT 预定位传感器Off 卡纸（翻转器）RAP ………………………… 2-59 005-194 在FF 混合尺寸中SS 尺寸不匹配卡纸RAP ………………………… 2-60 005-196 CVT 尺寸不匹配卡纸（无混合）RAP………………………………… 2-61 005-197 禁止组合尺寸卡纸RAP………………………………………………… 2-62 005-198 太短尺寸卡纸RAP……………………………………………………… 2-63 005-199 太长尺寸卡纸RAP……………………………………………………… 2-64 005-280 DADF EEPROM 故障RAP …………………………………………… 2-65 005-283 DADF 高度传感器逻辑故障RAP……………………………………… 2-65 005-284 DADF APS 传感器故障RAP ………………………………………… 2-66 005-285 DADF 轻推辊提升故障RAP…………………………………………… 2-67 005-286 DADF 输出传感器故障RAP…………………………………………… 2-68005-302 DADF 输送器盖联锁打开RAP………………………………………… 2-69 005-304 CVT 稿台联锁打开RAP ……………………………………………… 2-70 005-305 CVT 输送器联锁打开（运行）R AP…………………………………… 2-70 005-307 CVT 稿台联锁在运行中打开RA ……………………………………… 2-71 005-906 CVT 输送传感器静态卡纸RAP ……………………………………… 2-71 005-907 CVT 预定位传感器静态卡纸RAP……………………………………… 2-72 005-908 CVT 定位传感器静态卡纸RAP………………………………………… 2-72 005-913 CVT 翻转传感器静态卡纸RAP………………………………………… 2-73 005-915 CVT APS No1 传感器静态卡纸RAP ………………………………… 2-73 005-916 CVT APS No2 传感器静态卡纸RAP ………………………………… 2-74 005-917 CVT APS No3 传感器静态卡纸RAP ………………………………… 2-74 005-942 DADF 中放置的原稿故障RAP ………………………………………… 2-75 005-943 DADF 盘提升故障RAP ………………………………………………… 2-76 010-xxx 定影器2nd Version 09/2004 状态-指示-维修DC236/286 2-1010-313 控制热敏电阻故障RAP………………………………………………… 2-77 010-314 侧端热敏电阻故障RAP………………………………………………… 2-77 010-318 热-下跌恢复故障RAP ………………………………………………… 2-78 010-320 热辊过热故障RAP……………………………………………………… 2-78 010-327 定影器On 时间故障RAP……………………………………………… 2-79 010-398 定影器锁位故障RAP…………………………………………………… 2-80 012-xxx 装订器012-111 装订器H-传输入口传感器Off 卡纸RAP……………………………… 2-81 012-112 装订器H-传输入口传感器On 卡纸RAP……………………………… 2-82 012-121 H-传输出口传感器Off 卡纸RAP ……………………………………… 2-83 012-126 H-传输入口传感器Off 卡纸RAP ……………………………………… 2-84 012-151 编辑盘入口传感器Off 卡纸RAP ……………………………………… 2-85 012-152 编辑盘入口传感器On 卡纸RAP ……………………………………… 2-86 012-161 装订器压板卡纸RAP…………………………………………………… 2-87 012-162 H-传输出口传感器On 卡纸RAP……………………………………… 2-88 012-211 堆积盘故障RAP………………………………………………………… 2-89 012-212 堆积盘上限故障RAP…………………………………………………… 2-90 012-221 前对齐板原位传感器On 故障RAP…………………………………… 2-91 012-223 前对齐板原位传感器Off 故障RAP…………………………………… 2-92 012-224 后对齐板原位传感器Off 故障RAP…………………………………… 2-93 012-260 排出压板原位传感器On 故障RAP…………………………………… 2-94 012-263 后对齐板故障RAP……………………………………………………… 2-95 012-282 排出压板原位传感器Off 故障RAP ………………………………… 2-96 012-283 放置压板原位传感器On 故障RAP ………………………………… 2-97 012-284 放置压板原位传感器Off 故障RAP ………………………………… 2-98 012-291 装订器故障RAP …………………………………………………… 2-99 012-293 装订前角传感器On 故障RAP ………………………………………… 2-100 012-294 装订前角传感器Off 故障RAP ………………………………………… 2-101012-295 装订移动传感器On 故障RAP ………………………………………… 2-102 012-296 装订移动传感器Off 故障RAP ………………………………………… 2-103 012-301 装订器顶盖打开RAP …………………………………………………… 2-104 012-302 装订器前盖打开RAP …………………………………………………… 2-104 012-303 装订器H-传输盖打开RAP …………………………………………… 2-105 012-901 装订器H-传输入口传感器静态卡纸R AP……………………………… 2-105 012-902 H-传输出口传感器静态卡纸RAP……………………………………… 2-106 012-903 纸张留在编辑盘入口传感器RAP……………………………………… 2-106 012-905 编辑盘纸张传感器静态卡纸RAP……………………………………… 2-107 012-923 H-传输入口传感器静态卡纸B RAP…………………………………… 2-107 016-xxx 传真服务016-210 SW 选项故障（HDD 不存在）RAP…………………………………… 2-109 016-211 SW 选项故障（系统存储器不足）RAP ……………………………… 2-109 016-212 SW 选项故障（页存储器不足）RAP ………………………………… 2-110 016-213 SW 选项故障（打印机卡不存在）RAP ……………………………… 2-110 016-214 SW 选项故障（传真卡不存在）RAP ………………………………… 2-111 016-215 SW 选项故障（JPEG 板不存在）RAP ……………………………… 2-111 016-311 扫描器未安装RAP……………………………………………………… 2-112 016-315 IIT 接口故障RAP ……………………………………………………… 2-112 016-316 未检测到页存储器RAP………………………………………………… 2-113 016-317 页存储器中止-标准RAP ……………………………………………… 2-113 016-318 页存储器中止-选项RAP ………………………………………………2-114 016-321 传真模块故障RAP …………………………………………………… 2-114 016-322 JBA 帐户满RAP………………………………………………………… 2-115 016-450 SMB 主机名重复RAP ………………………………………………… 2-115 016-454 DNS 动态更新故障RAP ……………………………………………… 2-116 016-455 SNTP 服务器超时RAP ………………………………………………… 2-116 016-456 SNTP 时间异步RAP …………………………………………………… 2-117 016-503 SMTP 服务器重定向故障RAP………………………………………… 2-117 016-504 POP 服务器重定向故障RAP ………………………………………… 2-118 016-505 POP 重定向验证故障RAP …………………………………………… 2-118 016-600 KO 验证锁定RAP ……………………………………………………… 2-119 016-601 非法访问检测RAP……………………………………………………… 2-119 016-701 ART EX 内存不足RAP………………………………………………… 2-120 016-702 页缓冲器不足RAP……………………………………………………… 2-120 016-703 E-mail 至无效邮箱RAP………………………………………………… 2-121 016-704 邮箱满RAP……………………………………………………………… 2-121 016-705 安全打印故障RAP……………………………………………………… 2-122 016-706 最大用户数超出RAP…………………………………………………… 2-122 016-707 样本打印故障RAP……………………………………………………… 2-123 016-708 HD 因注解/水印图象而满RAP………………………………………… 2-123 016-709 ART EX 命令故障RAP………………………………………………… 2-124 016-710 延时打印故障RAP……………………………………………………… 2-124 016-711 E-mail 传输尺寸限制超出RAP………………………………………… 2-125 016-712 PANTHER 能下低下（I-Formatted）RAP…………………………… 2-125016-716 TIFF 数据溢出RAP …………………………………………………… 2-126016-718 超出PCL6 存储器RAP………………………………………………… 2-126016-719 超出PCL 存储器RAP ………………………………………………… 2-127016-720 PCL 命令故障RAP……………………………………………………… 2-127016-721 其它错误RAP…………………………………………………………… 2-128016-722 作业被装订位置NG 删除RAP………………………………………… 2-128016-728 不支持TIFF 数据RAP ………………………………………………… 2-129016-729 TIFF 数据尺寸太大RAP ……………………………………………… 2-129016-730 不支持ART 命令RAP ………………………………………………… 2-130016-731 无效TIFF 数据RAP …………………………………………………… 2-130016-732 表格未注册RAP………………………………………………………… 2-131016-735 更新作业模板RAP……………………………………………………… 2-131016-736 远程目录加锁错误……………………………………………………… 2-132016-737 远程加锁目录卸载错误………………………………………………… 2-132016-746 不支持PDF 文件RAP ………………………………………………… 2-133016-748 HD 满RAP ……………………………………………………………… 2-133016-749 JCL 语法错误RAP……………………………………………………… 2-134016-751 PDF 故障RAP ………………………………………………………… 2-134016-752 PDF 内存不足RAP……………………………………………………… 2-135016-753 PDF 命令不匹配RAP…………………………………………………… 2-135016-754 PDF LZW 未安装RAP ………………………………………………… 2-136016-755 PDF 打印被禁止RAP ………………………………………………… 2-136016-756 审计-禁止服务RAP …………………………………………………… 2-137016-757 审计-无效用户RAP …………………………………………………… 2-137016-758 审计-禁止功能RAP …………………………………………………… 2-138016-759 审计-达到限制RAP …………………………………………………… 2-138016-760 PS 解压缩故障RAP …………………………………………………… 2-139016-761 FIFO 空RAP …………………………………………………………… 2-139016-762 打印语言未安装RAP…………………………………………………… 2 - 1 4 0状态-指示-维修09/2004 2nd Version2-2 DC236/286016-764 SMTP 服务器连接故障RAP…………………………………………… 2 - 1 4 0 016-765 SMTP 服务器HDD 满RAP …………………………………………… ___________2 - 1 4 1 016-766 SMTP 服务器文件系统RAP…………………………………………… 2 - 1 4 1 016-767 无效的E-mail 地址RAP ……………………………………………… 2 - 1 4 2016-768 无效的发送者地址……………………………………………………… 2 - 1 4 2 016-769 SMTP 服务器不支持DNS RAP ……………………………………… 2 - 1 4 3 016-771 扫描数据贮藏室（DNS 地址）错误RAP …………………………… 2 - 1 4 4016-772 扫描数据贮藏室（DNS 库）错误RAP ……………………………… 2 - 1 4 4016-773 无效的IP 地址RAP …………………………………………………… 2 - 1 4 4016-774 HD 满-压缩转换RAP…………………………………………………… 2 - 1 4 5 016-775 HD 满-图像转换RAP…………………………………………………… 2 - 1 4 5。

施乐故障诊断代码1 维修呼叫程序呼叫流程……………………………………………………………………………… 2-13 002-xxx HDD002-770 作业模板处理-HD 满RAP……………………………………………… 2-15 003-xxx IPS-ESS 通讯003-318 IIT 软件故障RAP ……………………………………………………… 2-17 003-319 IIT 视频驱动程序检测故障RAP ……………………………………… 2-17 003-320 IISS-ESS 通讯故障1 RAP …………………………………………… 2-18 003-321 IISS-ESS 通讯故障2 RAP …………………………………………… 2-18 003-322 IISS-ESS 通讯故障3 RAP …………………………………………… 2-19 003-323 IISS-ESS 通讯故障4 RAP …………………………………………… 2-19 003-324 IISS-ESS 通讯故障5 RAP …………………………………………… 2-20 003-325 IISS-ESS 通讯故障6 RAP …………………………………………… 2-20 003-326 IISS-ESS 通讯故障7 RAP …………………………………………… 2-21 003-327 IISS-ESS 通讯故障8 RAP …………………………………………… 2-21 003-328 IISS-ESS 通讯故障9 RAP …………………………………………… 2-22 003-329 IISS-ESS 通讯故障10 RAP ………………………………………… 2-22 003-330 IISS-ESS 通讯故障11 RAP ………………………………………… 2-23 003-331 IISS-ESS 通讯故障12 RAP ………………………………………… 2-23 003-332 IISS-ESS 通讯故障13 RAP ………………………………………… 2-24 003-333 IISS-ESS 通讯故障14 RAP ………………………………………… 2-24 003-334 IISS-ESS 通讯故障15 RAP ………………………………………… 2-25 003-335 IISS-ESS 通讯故障16 RAP ………………………………………… 2-25 003-336 IISS-ESS 通讯故障17 RAP ………………………………………… 2-26 003-337 IISS-ESS 通讯故障18 RAP ………………………………………… 2-26 003-338 IISS-ESS 通讯故障19 RAP ………………………………………… 2-27 003-339 IISS-ESS 通讯故障20 RAP ………………………………………… 2-27 003-340 IISS-ESS 通讯故障21 RAP ………………………………………… 2-28 003-341 IISS-ESS 通讯故障22 RAP ………………………………………… 2-28 003-342 IISS-ESS 通讯故障23 RAP ………………………………………… 2-29 003-343 IISS-ESS 通讯故障24 RAP ………………………………………… 2-29 003-345 X PIO 未锁定故障1 RAP ……………………………………………… 2-30 003-346 X PIO 未锁定故障2 RAP ……………………………………………… 2-30 003-750 书本双面-原稿不够RAP ……………………………………………… 2-31 003-751 PANTHER 容量低下（扫描）RAP …………………………………… 2-31 003-753 扫描不能超过300dpi RAP …………………………………………… 2-32 003-760 扫描设置故障RAP……………………………………………………… 2-32 003-761 不正确的纸盘尺寸RAP………………………………………………… 2-33 003-763 未发现调整表RAP……………………………………………………… 2-33 003-780 扫描图像压缩故障RAP………………………………………………… 2-34 003-795 AMS 限制错误RAP …………………………………………………… 2-34 003-942 原稿尺寸自动检测故障RAP…………………………………………… 2-35 003-944 图像重复计数RAP……………………………………………………… 2-35003-945 放大倍率不适合RAP…………………………………………………… 2-36 003-946 每个方向都矛盾（复印APS）RAP…………………………………… 2-36 003-947 返回原稿计数错误RAP………………………………………………… 2-37 003-948 返回原稿不匹配RAP…………………………………………………… 2-37 003-949 原稿不适当（图像覆盖）RAP………………………………………… 2-38 003-950 混合原稿尺寸错误RAP………………………………………………… 2-38 003-955 原稿尺寸交换错误RAP………………………………………………… 2-39 003-956 原稿尺寸不明错误RAP………………………………………………… 2-39 003-957 原稿尺寸错误RAP……………………………………………………… 2-40 003-963 无APS 目标纸盘RAP ………………………………………………… 2-40 003-965 ATS/APS 无纸（IIT 检测）RAP ……………………………………… 2-41 003-966 ATS/APS 无目标（IIT）RAP ………………………………………… 2-41 003-970 传真行存储器溢出RAP………………………………………………… 2-42 003-972 最大存储页溢出RAP…………………………………………………… 2-42 003-973 各个方向都矛盾………………………………………………………… 2-43 003-974 下一原稿规格RAP ……………………………………………………… 2-43 003-976 传真行存储器溢出（N up）RAP ……………………………………… 2-44 003-977 原稿不匹配（多重扫描）RAP ………………………………………… 2-44 003-980 装钉位置错误RAP ……………………………………………………… 2-45 003-981 装钉尺寸错误RAP ……………………………………………………… 2-45 005-xxx DADF005-121 CVT 输送传感器On 卡纸RAP………………………………………… 2-47 005-122 CVT 单面/面1 预定位On 卡纸RAP ………………………………… 2-48 005-123 CVT 单面/面1 定位卡纸RAP ………………………………………… 2-49 005-125 CVT 定位传感器Off 卡纸RAP………………………………………… 2-50 005-131 CVT 翻转On 卡纸RAP………………………………………………… 2-51 005-132 CVT 翻转On 卡纸2RAP ……………………………………………… 2-52 005-134 CVT 翻转传感器Off 卡纸（翻转器）RAP …………………………… 2-53 005-135 CVT 面2 预定位On 卡纸RAP…………………………………………2-54 005-136 CVT 面2 定位On 卡纸RAP…………………………………………… 2-55 005-139 CVT 翻转传感器Off 卡纸RAP………………………………………… 2-56 005-145 CVT 定位传感器Off 卡纸（翻转器）RAP …………………………… 2-57 005-146 CVT 预定位传感器Off 卡纸RAP……………………………………… 2-58 005-147 CVT 预定位传感器Off 卡纸（翻转器）RAP ………………………… 2-59 005-194 在FF 混合尺寸中SS 尺寸不匹配卡纸RAP ………………………… 2-60 005-196 CVT 尺寸不匹配卡纸（无混合）RAP………………………………… 2-61 005-197 禁止组合尺寸卡纸RAP………………………………………………… 2-62 005-198 太短尺寸卡纸RAP……………………………………………………… 2-63 005-199 太长尺寸卡纸RAP……………………………………………………… 2-64 005-280 DADF EEPROM 故障RAP …………………………………………… 2-65 005-283 DADF 高度传感器逻辑故障RAP……………………………………… 2-65 005-284 DADF APS 传感器故障RAP ………………………………………… 2-66 005-285 DADF 轻推辊提升故障RAP…………………………………………… 2-67 005-286 DADF 输出传感器故障RAP…………………………………………… 2-68005-302 DADF 输送器盖联锁打开RAP………………………………………… 2-69 005-304 CVT 稿台联锁打开RAP ……………………………………………… 2-70 005-305 CVT 输送器联锁打开（运行）RAP…………………………………… 2-70 005-307 CVT 稿台联锁在运行中打开RA ……………………………………… 2-71 005-906 CVT 输送传感器静态卡纸RAP ……………………………………… 2-71 005-907 CVT 预定位传感器静态卡纸RAP……………………………………… 2-72 005-908 CVT 定位传感器静态卡纸RAP………………………………………… 2-72 005-913 CVT 翻转传感器静态卡纸RAP………………………………………… 2-73 005-915 CVT APS No1 传感器静态卡纸RAP ………………………………… 2-73 005-916 CVT APS No2 传感器静态卡纸RAP ………………………………… 2-74 005-917 CVT APS No3 传感器静态卡纸RAP ………………………………… 2-74 005-942 DADF 中放置的原稿故障RAP ………………………………………… 2-75 005-943 DADF 盘提升故障RAP ………………………………………………… 2-76 010-xxx 定影器2nd Version 09/2004 状态-指示-维修DC236/286 2-1010-313 控制热敏电阻故障RAP………………………………………………… 2-77 010-314 侧端热敏电阻故障RAP………………………………………………… 2-77 010-318 热-下跌恢复故障RAP ………………………………………………… 2-78 010-320 热辊过热故障RAP……………………………………………………… 2-78 010-327 定影器On 时间故障RAP……………………………………………… 2-79 010-398 定影器锁位故障RAP…………………………………………………… 2-80 012-xxx 装订器012-111 装订器H-传输入口传感器Off 卡纸RAP……………………………… 2-81 012-112 装订器H-传输入口传感器On 卡纸RAP……………………………… 2-82 012-121 H-传输出口传感器Off 卡纸RAP ……………………………………… 2-83 012-126 H-传输入口传感器Off 卡纸RAP ……………………………………… 2-84 012-151 编辑盘入口传感器Off 卡纸RAP ……………………………………… 2-85 012-152 编辑盘入口传感器On 卡纸RAP ……………………………………… 2-86 012-161 装订器压板卡纸RAP…………………………………………………… 2-87 012-162 H-传输出口传感器On 卡纸RAP……………………………………… 2-88 012-211 堆积盘故障RAP………………………………………………………… 2-89 012-212 堆积盘上限故障RAP…………………………………………………… 2-90 012-221 前对齐板原位传感器On 故障RAP…………………………………… 2-91 012-223 前对齐板原位传感器Off 故障RAP…………………………………… 2-92 012-224 后对齐板原位传感器Off 故障RAP…………………………………… 2-93 012-260 排出压板原位传感器On 故障RAP…………………………………… 2-94 012-263 后对齐板故障RAP……………………………………………………… 2-95 012-282 排出压板原位传感器Off 故障RAP ………………………………… 2-96 012-283 放置压板原位传感器On 故障RAP ………………………………… 2-97 012-284 放置压板原位传感器Off 故障RAP ………………………………… 2-98 012-291 装订器故障RAP …………………………………………………… 2-99012-293 装订前角传感器On 故障RAP ………………………………………… 2-100 012-294 装订前角传感器Off 故障RAP ………………………………………… 2-101012-295 装订移动传感器On 故障RAP ………………………………………… 2-102 012-296 装订移动传感器Off 故障RAP ………………………………………… 2-103 012-301 装订器顶盖打开RAP …………………………………………………… 2-104 012-302 装订器前盖打开RAP …………………………………………………… 2-104 012-303 装订器H-传输盖打开RAP …………………………………………… 2-105 012-901 装订器H-传输入口传感器静态卡纸RAP……………………………… 2-105 012-902 H-传输出口传感器静态卡纸RAP……………………………………… 2-106 012-903 纸张留在编辑盘入口传感器RAP……………………………………… 2-106 012-905 编辑盘纸张传感器静态卡纸RAP……………………………………… 2-107 012-923 H-传输入口传感器静态卡纸B RAP…………………………………… 2-107 016-xxx 传真服务016-210 SW 选项故障（HDD 不存在）RAP…………………………………… 2-109 016-211 SW 选项故障（系统存储器不足）RAP ……………………………… 2-109 016-212 SW 选项故障（页存储器不足）RAP ………………………………… 2-110 016-213 SW 选项故障（打印机卡不存在）RAP ……………………………… 2-110 016-214 SW 选项故障（传真卡不存在）RAP ………………………………… 2-111 016-215 SW 选项故障（JPEG 板不存在）RAP ……………………………… 2-111 016-311 扫描器未安装RAP……………………………………………………… 2-112 016-315 IIT 接口故障RAP ……………………………………………………… 2-112 016-316 未检测到页存储器RAP………………………………………………… 2-113 016-317 页存储器中止-标准RAP ……………………………………………… 2-113 016-318 页存储器中止-选项RAP ……………………………………………… 2-114 016-321 传真模块故障RAP …………………………………………………… 2-114 016-322 JBA 帐户满RAP………………………………………………………… 2-115 016-450 SMB 主机名重复RAP ………………………………………………… 2-115 016-454 DNS 动态更新故障RAP ……………………………………………… 2-116 016-455 SNTP 服务器超时RAP ………………………………………………… 2-116 016-456 SNTP 时间异步RAP …………………………………………………… 2-117 016-503 SMTP 服务器重定向故障RAP………………………………………… 2-117 016-504 POP 服务器重定向故障RAP ………………………………………… 2-118 016-505 POP 重定向验证故障RAP …………………………………………… 2-118 016-600 KO 验证锁定RAP ……………………………………………………… 2-119 016-601 非法访问检测RAP……………………………………………………… 2-119 016-701 ART EX 内存不足RAP………………………………………………… 2-120 016-702 页缓冲器不足RAP……………………………………………………… 2-120 016-703 E-mail 至无效邮箱R AP………………………………………………… 2-121 016-704 邮箱满RAP……………………………………………………………… 2-121 016-705 安全打印故障RAP……………………………………………………… 2-122 016-706 最大用户数超出RAP…………………………………………………… 2-122 016-707 样本打印故障RAP……………………………………………………… 2-123 016-708 HD 因注解/水印图象而满RAP………………………………………… 2-123 016-709 ART EX 命令故障RAP………………………………………………… 2-124 016-710 延时打印故障RAP……………………………………………………… 2-124 016-711 E-mail 传输尺寸限制超出RAP………………………………………… 2-125016-712 PANTHER 能下低下（I-Formatted）RAP…………………………… 2-125016-716 TIFF 数据溢出RAP …………………………………………………… 2-126016-718 超出PCL6 存储器RAP………………………………………………… 2-126016-719 超出PCL 存储器RAP ………………………………………………… 2-127016-720 PCL 命令故障RAP……………………………………………………… 2-127016-721 其它错误RAP…………………………………………………………… 2-128016-722 作业被装订位置NG 删除RAP………………………………………… 2-128016-728 不支持TIFF 数据RAP ………………………………………………… 2-129016-729 TIFF 数据尺寸太大RAP ……………………………………………… 2-129016-730 不支持ART 命令RAP ………………………………………………… 2-130016-731 无效TIFF 数据RAP …………………………………………………… 2-130016-732 表格未注册RAP………………………………………………………… 2-131016-735 更新作业模板RAP……………………………………………………… 2-131016-736 远程目录加锁错误……………………………………………………… 2-132016-737 远程加锁目录卸载错误………………………………………………… 2-132016-746 不支持PDF 文件RAP ………………………………………………… 2-133016-748 HD 满RAP ……………………………………………………………… 2-133016-749 JCL 语法错误RAP……………………………………………………… 2-134016-751 PDF 故障RAP ………………………………………………………… 2-134016-752 PDF 内存不足RAP……………………………………………………… 2-135016-753 PDF 命令不匹配RAP…………………………………………………… 2-135016-754 PDF LZW 未安装RAP ………………………………………………… 2-136016-755 PDF 打印被禁止RAP ………………………………………………… 2-136016-756 审计-禁止服务RAP …………………………………………………… 2-137016-757 审计-无效用户RAP …………………………………………………… 2-137016-758 审计-禁止功能RAP …………………………………………………… 2-138016-759 审计-达到限制RAP …………………………………………………… 2-138016-760 PS 解压缩故障RAP …………………………………………………… 2-139016-761 FIFO 空RAP …………………………………………………………… 2-139016-762 打印语言未安装RAP…………………………………………………… 2 - 1 4 0状态-指示-维修09/2004 2nd Version2-2 DC236/286016-764 SMTP 服务器连接故障RAP…………………………………………… 2 - 1 4 0 016-765 SMTP 服务器HDD 满RAP …………………………………………… ___________2 - 1 4 1016-766 SMTP 服务器文件系统RAP…………………………………………… 2 - 1 4 1 016-767 无效的E-mail 地址RAP ……………………………………………… 2 - 1 4 2016-768 无效的发送者地址……………………………………………………… 2 - 1 4 2 016-769 SMTP 服务器不支持DNS RAP ……………………………………… 2 - 1 4 3016-771 扫描数据贮藏室（DNS 地址）错误RAP …………………………… 2 - 1 4 4016-772 扫描数据贮藏室（DNS 库）错误RAP ……………………………… 2 - 1 4 4016-773 无效的IP 地址RAP …………………………………………………… 2 - 1 4 4016-774 HD 满-压缩转换RAP…………………………………………………… 2 - 1 4 5 016-775 HD 满-图像转换RAP…………………………………………………… 2 - 1 4 5016-776 图像转换错误RAP……………………………………………………… 2 - 1 4 6016-777 图像转换错误RAP……………………………………………………… 2 - 1 4 6016-778 HD 满-扫描图像转换RAP……………………………………………… 2 - 1 4 7 016-779 扫描图像转换错误RAP………………………………………………… 2 - 1 4 7016-780 HD 访问错误-图像转换RAP…………………………………………… 2 - 1 4 8 016-781 扫描服务器连接错误RAP……………………………………………… 2 - 1 4 8016-782 扫描服务器登录错误RAP……………………………………………… 2 - 1 4 9016-783 无效的服务器路径RAP………………………………………………… 2 - 1 4 9016-784 服务器写错误RAP……………………………………………………… 2 - 1 5 0016-785 服务器HD 满RAP……………………………………………………… 2 - 1 5 0 016-786 HD 满-扫描写入错误RAP……………………………………………… 2 - 1 5 1 016-787 无效的服务器IP 地址RAP …………………………………………… 2 - 1 5 1016-788 检查浏览器故障RAP…………………………………………………… 2 - 1 5 2016-789 HD 满-作业存储器RAP………………………………………………… 2 - 1 5 2 016-791 文件检索故障RAP……………………………………………………… 2 - 1 5 3016-792 未发现指定作业RAP…………………………………………………… 2 - 1 5 3016-793 MF I/O HD 满RAP……………………………………………………… 2 - 1 5 4 016-798 No Trust Marking 选择RAP…………………………………………… 2 - 1 5 4016-799 PL W 打印指令故障RAP ……………………………………………… 2 - 1 5 5016-981 HDD 访问错误RAP …………………………………………………… 2 - 1 5 5016-982 HDD 访问错误2 RAP ………………………………………………… 2 - 1 5 6016-985 数据尺寸溢出（扫描到E-mail）RAP………………………………… 2 - 1 5 6021-xxx 传真021-360 EP 附件故障RAP……………………………………………………… ___________2-15 7021-361 EP 附件各类配置错误RAP…………………………………………… 2-15 7021-732 EP 附件-服务被禁用RAP …………………………………………… 2-15 8021-733 EP 附件-服务受彩色模式限制RAP ………………………………… 2-15 8021-750 用过零件请求处理故障（EP-SV）RAP …………………………… 2-15 9021-751 维护请求故障（EP-SV）RAP………………………………………… 2-1 5 9021-770 用过零件请求处理故障（EP-SV）RAP……………………………… 2-1 6 0021-771 维护请求故障（EP-DX）RAP………………………………………… 2 - 1 6 0021-772 EP-DX-安装/卸载故障RAP…………………………………………… 2-16 1021-941 EP-扫描服务因禁用而暂行RAP……………………………………… 2-16 1021-942 EP-扫描服务因彩色模式而暂行RAP………………………………… 2-16 2021-943 EP-打印服务因禁用而暂行RAP……………………………………… 2-16 2021-944 EP-打印服务因彩色模式而暂行RAP………………………………… 2-16 3021-945 EP-服务因禁用而暂行RAP…………………………………………… 2-16 3021-946 EP-服务因彩色模式而暂行RAP……………………………………… 2-16 4024-xxx IOT-ESS 通讯024-340 IOT-ESS 通讯故障1 RAP……………………………………………… 2-165024-341 IOT-ESS 通讯故障2 RAP……………………………………………… 2-165024-342 IOT-ESS 通讯故障3 RAP……………………………………………… 2-166024-343 IOT-ESS 通讯故障4 RAP……………………………………………… 2-166024-345 IOT-ESS 通讯故障5 RAP……………………………………………… 2-167 024-346 IOT-ESS 通讯故障6 RAP……………………………………………… 2-167 024-347 IOT-ESS 通讯故障7 RAP……………………………………………… 2-168 024-348 IOT-ESS 通讯故障8 RAP……………………………………………… 2-168 024-349 IOT-ESS 通讯故障9 RAP……………………………………………… 2-169 024-350 IOT-ESS 通讯故障10 RAP …………………………………………… 2-169 024-351 IOT-ESS 通讯故障11 RAP …………………………………………… 2-170 024-354 IOT-ESS 通讯故障14 RAP …………………………………………… 2-170 024-356 IOT-ESS 通讯故障16 RAP …………………………………………… 2-171 024-362 页面同步非法启动RAP………………………………………………… 2-171 024-363 页面同步非法停止RAP………………………………………………… 2-172 024-364 DMA 传输故障RAP …………………………………………………… 2-172 024-367 解压缩其他故障RAP…………………………………………………… 2-173 024-368 PCI 错误RAP…………………………………………………………… 2-173 024-370 标志码检测故障RAP…………………………………………………… 2-174 024-371 IOT-ESS 通讯故障21 RAP …………………………………………… 2-174 024-372 IOT-ESS 通讯故障22 RAP …………………………………………… 2-175 024-373 IOT-ESS 通讯故障23 RAP …………………………………………… 2-175 024-375 IOT-ESS 通讯故障23 RAP …………………………………………… 2-176 024-746 打印请求故障—纸张RAP……………………………………………… 2-176 024-747 打印指令故障RAP……………………………………………………… 2-177 024-910 纸盘1 尺寸不匹配RAP………………………………………………… 2-177 024-911 纸盘2 尺寸不匹配RAP………………………………………………… 2-178 024-912 纸盘3 尺寸不匹配RAP………………………………………………… 2-179 024-913 纸盘4 尺寸不匹配RAP………………………………………………… 2-180 024-916 混合满堆积盘RAP……………………………………………………… 2-181 024-917 堆积盘装订超出计数RAP……………………………………………… 2-182 024-919 面朝上盘关闭RAP……………………………………………………… 2-183 024-946 纸盘1 不在位RAP …………………………………………………… 2-183 024-947 纸盘2 不在位RAP……………………………………………………… 2-184 024-948 纸盘3 不在位RAP……………………………………………………… 2-184 024-949 纸盘4 不在位RAP……………………………………………………… 2-185 024-950 纸盘1 空RAP ………………………………………………………… 2-185 024-951 纸盘2 空RAP…………………………………………………………… 2-186 024-952 纸盘3 空RAP…………………………………………………………… 2-186 024-953 纸盘4 空RAP…………………………………………………………… 2-187 024-954 MSI 空RAP …………………………………………………………… 2-187 024-958 MSI 尺寸故障RAP …………………………………………………… 2-188 024-959 纸盘1 尺寸不匹配RAP ……………………………………………… 2-188 024-960 纸盘2 尺寸不匹配RAP………………………………………………… 2-189 024-961 纸盘3 尺寸不匹配RAP………………………………………………… 2-189 024-962 纸盘4 尺寸不匹配RAP………………………………………………… 2-190 024-964 装订器张数超出RAP…………………………………………………… 2-190 024-965 ATS/APS 无纸（IOT 检测）RAP …………………………………… 2-191024-966 ATS/APS 元目标错误RAP …………………………………………… 2-192 024-967 不同宽度混合纸张检测(装订器作业) RAP …………………………… 2-192 2nd Version 09/2004 状态-指示-维修DC236/286 2-3024-976 装订器装订静态NG RAP ……………………………………………… 2-193 024-977 装订器输送准备故障RAP……………………………………………… 2-193 024-979 装订器接近空RAP……………………………………………………… 2-194 024-980 装订器堆积盘满RAP…………………………………………………… 2-194 024-982 堆积盘下安全警告RAP………………………………………………… 2-195 024-985 MSI 输送故障RAP……………………………………………………… 2-196 024-986 打印全部确认RAP……………………………………………………… 2-197 025-xxx 诊断HDD025-596 诊断HDD 维护故障RAP ……………………………………………… 2-199 025-597 诊断HDD 初始化故障RAP …………………………………………… 2-199 027-xxx MAIL027-452 重复IP 地址RAP ……………………………………………………… 2-201 027-500 SMTP 服务器邮件I/O 故障RAP……………………………………… 2-201 027-501 POP 服务器邮件I/O 故障RAP………………………………………… 2-202 027-502 POP 邮件I/O 验证故障RAP…………………………………………… 2-202 027-700 媒体故障RAP…………………………………………………………… 2-203 027-701 未找到媒体RAP………………………………………………………… 2-203 027-702 媒体数据未找到/不支持RAP ………………………………………… 2-204 027-703 媒体读出器故障/未连接RAP ………………………………………… 2-204 027-710 因效S/MIME 邮件错误RAP…………………………………………… 2-205 027-711 S/MIME 邮件发送者证书未找到RAP ………………………………… 2-205 027-712 S/MIME 邮件发送者证书无效RAP …………………………………… 2-206 027-713 S/MIME 邮件被改变RAP……………………………………………… 2-206 027-714 S/MIME 邮件发送者假冒RAP………………………………………… 2-207 027-715 S/MIME 邮件证书不被支持RAP……………………………………… 2-207 027-716 禁止接收没有签名的E-mail RAP……………………………………… 2-208 027-720 未找到扩展服务器主机RAP…………………………………………… 2-208 027-721 未找到扩展服务器RAP………………………………………………… 2-209 027-722 扩展服务器时故障RAP …………………………………………… 2-209 027-723 扩展服务器验证故障RAP……………………………………………… 2-210 027-724 扩展服务器访问故障故障RAP………………………………………… 2-210 027-725 扩展服务器操作故障RAP……………………………………………… 2-211 027-726 扩展服务器未知状态RAP……………………………………………… 2-211 027-727 扩展服务器请求无效参数RAP………………………………………… 2-212 027-737 模板服务器读取错误RAP……………………………………………… 2-212 027-739 无效模板服务器路径RAP……………………………………………… 2-213 027-740 模板服务器登录错误RAP……………………………………………… 2-213 027-741 模板服务器连接故障RAP……………………………………………… 2-214 027-742 HD 文件系统满RAP …………………………………………………… 2-214 027-743 模板服务器安装错误RAP……………………………………………… 2-215027-744 模板服务器地址错误（CDNS 带）RAP ……………………………… 2-215 027-745 模板服务器地址错误（CDNS 地址）RAP …………………………… 2-216 027-746 作业模板服务器未准备RAP…………………………………………… 2-216 027-750 传真文件不适合RAP…………………………………………………… 2-217 027-751 作业模板分析错误RAP………………………………………………… 2-217 027-752 要求的用户输入未输入RAP…………………………………………… 2-218 027-753 作业流服务请求禁止RAP……………………………………………… 2-218 027-796 E-mail 不打印RAP……………………………………………………… 2-219 027-797 无效输出目标RAP……………………………………………………… 2-219 033-xxx 传真控制033-363 传真卡复位(重新引导)RAP …………………………………………… 2-221 033-710 原稿不存在RAP………………………………………………………… 2-221 033-711 文档中存在非法页面RAP……………………………………………… 2-222 033-712 系统内存溢出RAP……………………………………………………… 2-222 033-713 未指定链-环RAP ……………………………………………………… 2-223 033-714 扫描错误（未指定文档）RAP ………………………………………… 2-223 033-715 不能启动作业RAP……………………………………………………… 2-224 033-716 无指定MAILBOX RAP ………………………………………………… 2-224 033-717 不正确口令RAP………………………………………………………… 2-225 033-718 邮箱中无文档RAP……………………………………………………… 2-225 033-719 被删除传真作业不能恢复RAP………………………………………… 2-226 033-720 文档创建故障RAP……………………………………………………… 2-226 033-721 页面创建故障RAP……………………………………………………… 2-227 033-724 传真接收存储器溢出RAP……………………………………………… 2-227 033-725 HDD 空间不足RAP …………………………………………………… 2-228 033-726 不能打印双面RAP……………………………………………………… 2-228 033-727 不能旋转图像RAP……………………………………………………… 2-229 033-728 删除自动打印RAP……………………………………………………… 2-229 033-730 传真服务恢复错误RAP………………………………………………… 2-230 033-731 指令不一致RAP………………………………………………………… 2-230 033-732 打印作业被强制轮询删除RAP………………………………………… 2-231 033-733 传真文档号获取错误RAP……………………………………………… 2-231 033-734 传真打印悬置RAP……………………………………………………… 2-232 033-735 传真存储器地址分配超时RAP………………………………………… 2-232 033-736 IFAX Off Ramp 错误RAP……………………………………………… 2-233 033-737 传真卡作业删除RAP…………………………………………………… 2-233 033-738 JBIG 信息故障RAP…………………………………………………… 2-234 033-740 传真直接接收打印删除RAP…………………………………………… 2-234 033-741 传真页面读取打开超时RAP…………………………………………… 2-235 033-742 传真页面读取关闭超时RAP…………………………………………… 2-235 033-743 传真页面写入打开超时RAP…………………………………………… 2-236 033-744 传真页面写入关闭超时RAP…………………………………………… 2-236 033-745 传真数据写入超时RAP………………………………………………… 2-237 033-746 传真数据读取超时RAP………………………………………………… 2-237033-747 传真服务不能启动RAP………………………………………………… 2-238 033-748 传真服务非法顺序RAP………………………………………………… 2-238 033-749 传真卡内存错误RAP…………………………………………………… 2-239 033-750 传真格式错误RAP……………………………………………………… 2-239 033-790 EP-DX 呼叫等待(不重拨计数)RAP …………………………………… 2-240 033-791 EP-DX 呼叫等待(重拨计数)RAP ……………………………………… 2-240 033-792 EP-DX 呼叫停止RAP ………………………………………………… 2-241 034-xxx 传真通讯034-211 传真选项槽1 板故障RAP……………………………………………… 2-243 034-212 传真选项槽1 板故障RAP……………………………………………… 2-243 034-500 不正确拨号数据RAP…………………………………………………… 2-244 034-501 所连通道拨号错误RAP………………………………………………… 2-244 034-502 传真内部不可缺少参数错误RAP……………………………………… 2-245 034-503 传真内部高层服务错误RAP…………………………………………… 2-245 034-504 传真储存存储器溢出RAP……………………………………………… 2-246 034-505 传真工作存储器溢出RAP……………………………………………… 2-246 状态-指示-维修09/2004 2nd Version2-4 DC236/286034-506 不支持远程功能RAP…………………………………………………… 2-247 034-507 口令检查错误RAP……………………………………………………… 2-247 034-508 通过DTMF 删除传输RAP …………………………………………… 2-248 034-509 DTMF 非法程序错误RAP……………………………………………… 2-248 034-510 DTMF 程序错误RAP…………………………………………………… 2-249 034-511 远程机器不能发送文件RAP…………………………………………… 2-249 034-512 检测到无尽循环RAP…………………………………………………… 2-250 034-513 接收命令错误RAP……………………………………………………… 2-250 034-514 请求的功能不支持RAP………………………………………………… 2-251 034-515 非法命令被接收RAP…………………………………………………… 2-251 034-519 接收数量超出RAP……………………………………………………… 2-252 034-520 服务数量超出RAP……………………………………………………… 2-252 034-521 内部I/F 错误RAP ……………………………………………………… 2-253 034-522 无手动发送线路RAP…………………………………………………… 2-253 034-523 传真服务被禁止RAP…………………………………………………… 2-254 034-524 不能删除操作RAP……………………………………………………… 2-254 034-525 指定的链-环不存在RAP ……………………………………………… 2-255 034-526 不正确的链-环值RAP ………………………………………………… 2-255 034-527 拨号控制错误RAP……………………………………………………… 2-256 034-528 不能执行手动发送RAP………………………………………………… 2-256 034-529 无打印的纸张尺寸RAP………………………………………………… 2-257 034-530 DTMF I/F 超时RAP …………………………………………………… 2-257 034-700 G3 节Dicep 超时RAP ………………………………………………… 2-258 034-701 软件复位RAP…………………………………………………………… 2-258 034-702 无指定目标RAP………………………………………………………… 2-259 034-703 D 信道与网络连接切断RAP…………………………………………… 2-259034-704 ISDN D 信道数据连接错误RAP ……………………………………… 2-260 034-705 ISDN 层1 停止-电源ON ……………………………………………… 2-260 034-706 ISDN 层1 停止-电源OFF……………………………………………… 2-261 034-707 FRMR 被接收…………………………………………………………… 2-261 034-708 非法帧接收N（R）…………………………………………………… 2-262 034-709 非法帧接收……………………………………………………………… 2-262 034-710 …………………………………………………………………………… 2-263 034-711 等待连接超时…………………………………………………………… 2-263 034-712 内部错误（中断）……………………………………………………… 2-264 034-713 超时-传输删除…………………………………………………………… 2-264 034-714 线路断开-超时T305 …………………………………………………… 2-265 034-715 线路断开-超时3082 …………………………………………………… 2-265 034-716 连接超时（T313）……………………………………………………… 2-266 034-717 Resume 超时…………………………………………………………… 2-266 034-718 正常断开………………………………………………………………… 2-267 034-719 无空闲和有效线路……………………………………………………… 2-267 034-720 超时（60s,T330,309,301,310）……………………………………… 2-268 034-721 错误（格式化，内容）………………………………………………… 2-268 034-722 悬挂超时………………………………………………………………… 2-269 034-723 无指定计时器RAP……………………………………………………… 2-269 034-724 非法顺序RAP…………………………………………………………… 2-270 034-725 L3 任务内部错误RAP ………………………………………………… 2-270 034-726 HD81501 I/F 缓冲器忙RAP…………………………………………… 2-271 034-727 任务无响应（对1,300Hz 输入呼叫为3 秒）RAP ………………… 2-271 034-728 无效的目标RAP………………………………………………………… 2-272 034-729 线路切断，内部通道PB 发送RAP…………………………………… 2-272 034-730 输入和输出呼叫冲突…………………………………………………… 2-273 034-731 传真网络切断（设置错误）…………………………………………… 2-273 034-732 传真网络因超时而被切断……………………………………………… 2-274 034-733 不正确顺序，呼叫状态………………………………………………… 2-274 034-734 HI 任务内部错误RAP ………………………………………………… 2-275 034-735 只与ISDN D 信道连接………………………………………………… 2-275 034-736 来自传真网络的错误通知……………………………………………… 2-276 034-737 输入呼叫响应错误RAP………………………………………………… 2-276 034-738 层1 启动错误…………………………………………………………… 2-277 034-739 层1 不同步……………………………………………………………… 2-277 034-740 帧传输错误……………………………………………………………… 2-278 034-741 不能发送帧……………………………………………………………… 2-278 034-742 帧发送低速被检测……………………………………………………… 2-279 034-743 不正常发送帧DMA RAP ……………………………………………… 2-279 034-744 不能接受的信道RAP…………………………………………………… 2-280 034-745 呼出信道设置…………………………………………………………… 2-280 034-746 无可使用线路…………………………………………………………… 2-281 034-747 转换设备拥挤…………………………………………………………… 2-281034-748 指定线路无法使用……………………………………………………… 2-282 034-750 网络错误………………………………………………………………… 2-282 034-751 临时网络错误…………………………………………………………… 2-283 034-752 目标终端忙……………………………………………………………… 2-283 034-753 目标不应答……………………………………………………………… 2-284 034-754 无来自目标的响应……………………………………………………… 2-284 034-755 目标拒绝呼叫…………………………………………………………… 2-285 034-756 目标故障………………………………………………………………… 2-285 034-757 其它（正常，半正常）………………………………………………… 2-286 034-758 不正确目标传真拨号号码……………………………………………… 2-286 034-759 无中转网络路由………………………………………………………… 2-287 034-760 无到目标线路…………………………………………………………… 2-287 034-761 不正确格式目标传真号码……………………………………………… 2-288 034-762 设备拒绝………………………………………………………………… 2-288 034-763 通讯能力不允许………………………………………………………… 2-289 034-764 通讯能力未被配置……………………………………………………… 2-289 034-765 服务，性能限制带来的错误…………………………………………… 2-290 034-766 所选择的通讯不执行…………………………………………………… 2-290 034-767 所选模式不执行………………………………………………………… 2-291 034-768 只有有限数字信息……………………………………………………… 2-291 034-769 服务，性能产生的错误………………………………………………… 2-292 034-770 应答状态查询…………………………………………………………… 2-292 034-771 访问信息被放弃………………………………………………………… 2-293 034-772 工作之间连接错误……………………………………………………… 2-293 034-773 指定拨号号码无效……………………………………………………… 2-294 034-774 指定的线路无效………………………………………………………… 2-294 034-775 其他（无效信息类）…………………………………………………… 2-295 034-776 所需信息不够…………………………………………………………… 2-295 034-777 不明确的信息类型……………………………………………………… 2-296 034-778 不正确信息或类型……………………………………………………… 2-296 034-779 无信息或未定义………………………………………………………… 2-297 034-780 无效信息………………………………………………………………… 2-297 034-781 呼叫状态，信息不匹配………………………………………………… 2-298 034-782 因超时而被错误清除…………………………………………………… 2-298 2nd Version 09/2004 状态-指示-维修DC236/286 2-5034-783 其它错误（操作等）…………………………………………………… 2-299 034-784 目标号码改变…………………………………………………………… 2-299 034-785 不兼容目标……………………………………………………………… 2-300 034-786 呼叫识别码不在使用中………………………………………………… 2-300 034-787 呼叫识别码在使用中…………………………………………………… 2-301 034-788 显示其它原因…………………………………………………………… 2-301 034-789 G4 表示层非法事件…………………………………………………… 2-302 034-790 线路1 未被连接RAP…………………………………………………… 2-302034-791 线路0（分机）未被连接RAP ………………………………………… 2-303034-792 线路2 未被连接RAP…………………………………………………… 2-303034-793 线路3 未被连接RAP…………………………………………………… 2-304034-794 线路4 未被连接RAP…………………………………………………… 2-304034-795 线路5 未被连接RAP…………………………………………………… 2-305034-796 拨号错误（不正确传真号码2）RAP ………………………………… 2-305034-797 通讯参数错误RAP……………………………………………………… 2-306034-798 数据参数错误RAP……………………………………………………… 2-306034-799 自动拨号无拨号数据RAP……………………………………………… 2-307035-xxx 传真网络035-700 Modem 故障RAP ……………………………………………………… ___________2-309035-701 T1 传输超时RAP ……………………………………………………… 2-309035-702 目标接收被拒绝RAP ………………………………………………… 2-310035-703 以相位B 发送时接收到DCN RAP …………………………………… 2-310035-704 目标轮询错误RAP……………………………………………………… 2-311035-705 DCS/NSS 重新发送超限RAP ………………………………………… 2-311035-706 减速运行错误RAP …………………………………………………… 2-312035-707 错误的口令/接收错误RAP …………………………………………… 2-312035-708 后-信息重发超限RAP ………………………………………………… 2-313035-709 RTN 接收RAP ………………………………………………………… 2-313035-710 PIN 接收RAP…………………………………………………………… 2-314035-711 DCN 接收在相位D RAP ……………………………………………… 2-314035-712 3 NSC 后无响应RAP ………………………………………………… 2-315035-713 发送FTT 之后T2 超时RAP…………………………………………… 2-315035-714 NSC/DTC 之后接收到DCN RAP……………………………………… 2-316035-715 错误口令-轮询错误RAP ……………………………………………… 2-316035-716 无后信息-T2 超时RAP ………………………………………………… 2-317035-717 RTN 发送RAP ………………………………………………………… 2-317035-718 接收T1 超时RAP ……………………………………………………… 2-318035-719 检测到忙音RAP………………………………………………………… 2-318035-720 不能被远程机器接收RAP……………………………………………… 2-319035-721 DCN 接收在相位B RAP ……………………………………………… 2-319035-722 错误的300bps 帧长度RAP …………………………………………… 2-320035-723 接收标记之后无CD RAP ……………………………………………… 2-320035-724 发送FTT 之后接收DCN RAP ………………………………………… 2-321035-725 远程机器没有邮箱/中继RAP ………………………………………… 2-321035-726 相位C 不能接收-10 秒RAP…………………………………………… 2-322035-727 G3 接收期间50%错误RAP…………………………………………… 2-322035-728 C EOL 不能在10 秒之内接收RAP…………………………………… 2-323035-729 检测到载波减弱RAP…………………………………………………… 2-323035-730 相位C 高速无CS RAP………………………………………………… 2-324035-731 传真V.8 错误RAP ……………………………………………………… 2-324035-732 传真V.34 PCH CD Off RAP ………………………………………… 2-325035-733 传真V.34 C/PCH CS 无RAP………………………………………… 2-325 035-734 远程V8 程序轮询错误RAP …………………………………………… 2-326 035-735 轮询箱V8 程序中无文件RAP ………………………………………… 2-326 035-736 发送CTC 之后无应答DCN RAP……………………………………… 2-327 035-737 发送EOR 之后无应答DCN RAP……………………………………… 2-327 035-738 发送RR 之后无应答DCN RAP ……………………………………… 2-328 035-739 传真15 超时RAP ……………………………………………………… 2-328 035-740 E-OR 发送之后发送停止RAP ………………………………………… 2-329 035-741 ECM 相位C 标记超时RAP …………………………………………… 2-329 035-742 EOR 发送或接收RAP ………………………………………………… 2-330 035-743 远程机器不能接收SUB RAP ………………………………………… 2-330 035-744 远程机器不能接收口令RAP…………………………………………… 2-331 035-745 PTX 无SEP 功能RAP ………………………………………………… 2-331 035-746 忙-不能检测拨号音RAP ……………………………………………… 2-332 035-747 拨号时中止RAP………………………………………………………… 2-333 035-748 传输期间中止RAP……………………………………………………… 2-333 035-749 无来自远程站的应答RAP……………………………………………… 2-334 035-750 传输期间电源Off RAP ………………………………………………… 2-334 035-751 文件发送操作被删除RAP……………………………………………… 2-335 035-752 作业数限制错误RAP…………………………………………………… 2-335 035-753 传真存储器满RAP……………………………………………………… 2-336 035-754 文件管理存储器满RAP………………………………………………… 2-336 035-755 文件加页错误RAP……………………………………………………… 2-337 035-756 不能加页RAP…………………………………………………………… 2-337 035-757 无接收页RAP…………………………………………………………… 2-338 035-758 无指定文件或页RAP…………………………………………………… 2-338 035-759 无指定作业RAP………………………………………………………… 2-339 035-760 文件公共处理错误RAP………………………………………………… 2-339 035-761 文件其它处理错误RAP………………………………………………… 2-340 035-762 ISDN 期间线路切断RAP ……………………………………………… 2-340 036-xxx 传真参数036-500 非法PDRP 参数………………………………………………………… 2-341 036-501 非法RDPBP 参数……………………………………………………… 2-341 036-502 非法RDPBN 参数……………………………………………………… 2-342 036-503 非法RDCLP 参数……………………………………………………… 2-342 036-504 非法RDGR 参数………………………………………………………… 2-343 036-505 未定义响应……………………………………………………………… 2-343 036-506 不可协商………………………………………………………………… 2-344 036-507 在容量满时接收RDPBN ……………………………………………… 2-344 036-508 RDPBN 接收终端错误………………………………………………… 2-345 036-509 RDPBN 接收其它……………………………………………………… 2-345 036-510 RDGR 接收……………………………………………………………… 2-346 036-511 非法程序1551 RAP …………………………………………………… 2-346 036-512 非法CDS 参数………………………………………………………… 2-347。

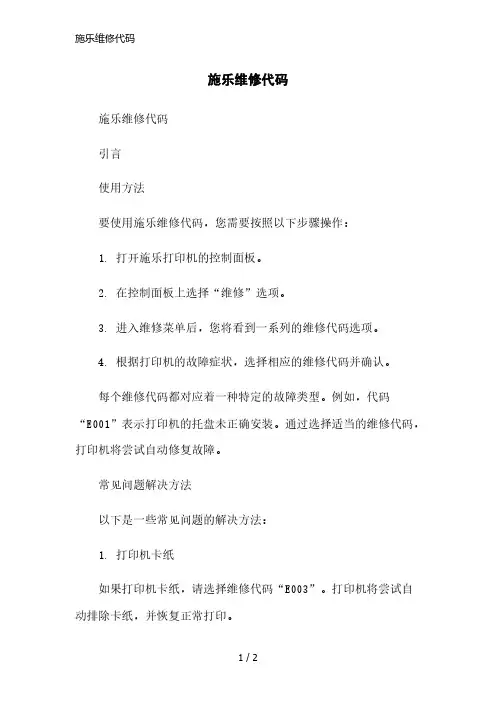

施乐维修代码
施乐维修代码
引言
使用方法
要使用施乐维修代码，您需要按照以下步骤操作：
1. 打开施乐打印机的控制面板。

2. 在控制面板上选择“维修”选项。

3. 进入维修菜单后，您将看到一系列的维修代码选项。

4. 根据打印机的故障症状，选择相应的维修代码并确认。

每个维修代码都对应着一种特定的故障类型。

例如，代码
“E001”表示打印机的托盘未正确安装。

通过选择适当的维修代码，打印机将尝试自动修复故障。

常见问题解决方法
以下是一些常见问题的解决方法：
1. 打印机卡纸
如果打印机卡纸，请选择维修代码“E003”。

打印机将尝试自动排除卡纸，并恢复正常打印。

2. 打印质量差
如果打印质量差，例如出现模糊、颜色偏差等问题，请选择维修代码“E005”。

施乐打印机会自动运行清洁程序，清理打印头并解决打印质量问题。

3. 连接问题
如果打印机无法连接到计算机或网络，请选择维修代码
“E007”。

打印机将自动检测连接问题，并尝试重新建立连接。

4. 电源相关问题
如果打印机无法开机或持续重启，请选择维修代码“E009”。

打印机会自动运行电源故障排除程序，并尝试解决电源问题。

请注意，以上解决方法仅适用于一些常见问题。

对于更严重的故障，建议联系施乐客户支持进行进一步的帮助和咨询。

结论。

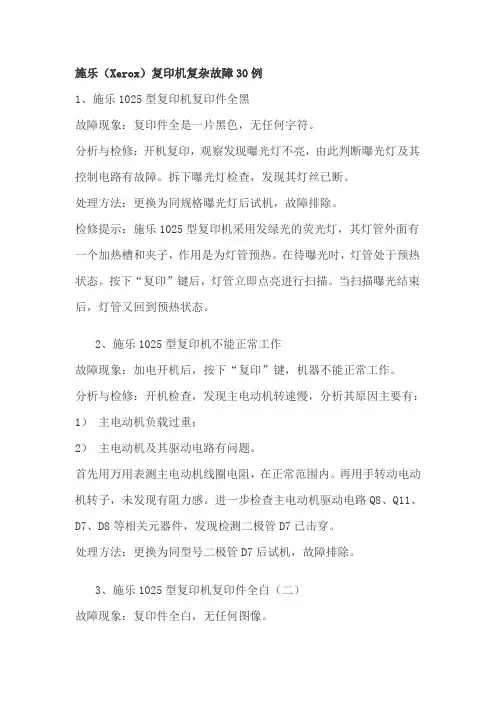

施乐（Xerox）复印机复杂故障30例1、施乐1025型复印机复印件全黑故障现象：复印件全是一片黑色，无任何字符。

分析与检修：开机复印，观察发现曝光灯不亮，由此判断曝光灯及其控制电路有故障。

拆下曝光灯检查，发现其灯丝已断。

处理方法：更换为同规格曝光灯后试机，故障排除。

检修提示：施乐1025型复印机采用发绿光的荧光灯，其灯管外面有一个加热槽和夹子，作用是为灯管预热。

在待曝光时，灯管处于预热状态。

按下“复印”键后，灯管立即点亮进行扫描。

当扫描曝光结束后，灯管又回到预热状态。

2、施乐1025型复印机不能正常工作故障现象：加电开机后，按下“复印”键，机器不能正常工作。

分析与检修：开机检查，发现主电动机转速慢，分析其原因主要有：1）主电动机负载过重；2）主电动机及其驱动电路有问题。

首先用万用表测主电动机线圈电阻，在正常范围内。

再用手转动电动机转子，未发现有阻力感。

进一步检查主电动机驱动电路Q8、Q11、D7、D8等相关元器件，发现检测二极管D7已击穿。

处理方法：更换为同型号二极管D7后试机，故障排除。

3、施乐1025型复印机复印件全白（二）故障现象：复印件全白，无任何图像。

分析与检修：引起此类故障的原因主要有：1）曝光异常；2）充电或转印电极丝断；3）显影组件工作不良；4）光导体未工作。

打开稿台盖板，在稿台上不放任何东西进行复印，结果复印出全黑纸，由此说明故障系曝光灯过亮所致。

重新调整曝光灯亮度，具体作法如下：1）进入诊断状态；2）按记忆设置程序输入代码“20-2”，复印数量显示屏上显示“1 5”；3）按“反差”键，使显示屏上的数字显示为“09”；4）退出诊断状态，复印一张，如不理想，则重复1）、3）步骤。

反复按上述方法调整后，故障仍不能排除。

据用户介绍，该机曝光灯曾更换赤。

经仔细检查，发现此曝光灯不符合要求。

处理方法：用同规格曝光灯更换后试机，故障排除。

4、施乐1025型复印机复印件上有黑点故障现象：复印件有规律的小黑点。

施乐P105、M105常见故障解决方案
施乐打印&复印一体机常见故障解决方案
1.富士施乐P105B/M105B黑白打印机
请确保在机器后盖是正常关闭或机器内部没有卡纸的情况下，按面板的绿色启动键。

说明：如果机器同时有两个故障，例如：没有墨粉和后盖门开，机器面板只提示没有墨粉，更换墨粉后，按面板上的按键是没有作用的。

所以遇到更换墨粉后，按启动键没有作用时，请考虑是否后盖没有关或机器内部有卡纸。

如果以上方法不能解决，请用以下方案：
方案一：请通过操作面板重置墨粉计数器。

管理员菜单——维护——计数器复位
2.CP105b彩色打印机
1.）加了代用粉或是换了代用粉盒再加粉都不能正常操作。

（故障：异响、不进纸、报错）
2.）打印速度慢
解决方案：1.建议使用原装粉盒，使用代用粉将导致厂家不予保修
2.加粉后异响，是由于没有清粉盒内的废粉所致，每次加粉后必须清理废粉！
3.机器打印不进纸，是由于纸盒搓纸轮粘了纸灰或其他异物导致搓不上纸，用湿抹布清洁搓纸轮，能够降低不上纸机率！
4.打印机报错，需查看维修手册针对性解决！。

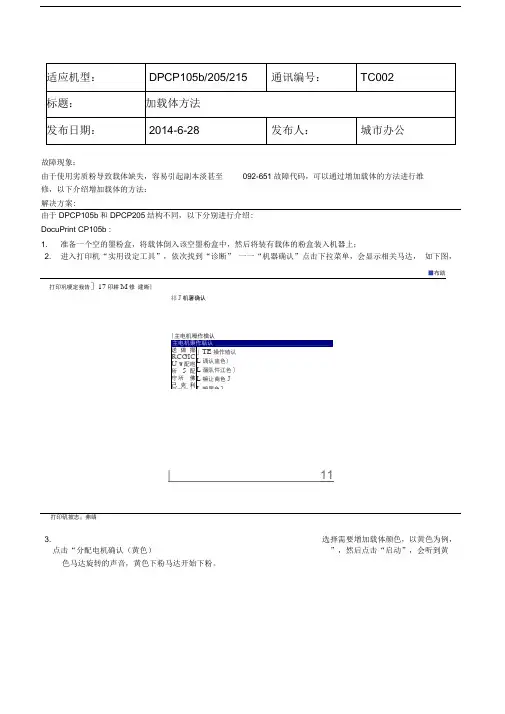

适应机型：DPCP105b/205/215 通讯编号：TC002标题：加载体方法发布日期：2014-6-28 发布人：城市办公故障现象：由于使用劣质粉导致载体缺失，容易引起副本淡甚至092-651故障代码，可以通过增加载体的方法进行维修，以下介绍增加载体的方法：解决方案：由于DPCP105b和DPCP205结构不同，以下分别进行介绍：DocuPrint CP105b：1.准备一个空的墨粉盒，将载体倒入该空墨粉盒中，然后将装有载体的粉盒装入机器上；2.进入打印机“实用设定工具”，依次找到“诊断”——“机器确认”点击下拉菜单，会显示相关马达，如下图，3.选择需要增加载体颜色，以黄色为例，点击“分配电机确认（黄色）”，然后点击“启动”，会听到黄色马达旋转的声音，黄色下粉马达开始下粉。

4.连续点击“启动”6-10次，待听到下粉马达有异响声音（墨粉堵在下粉口处）5.下拉菜单选择“主电机操作确认”，然后点击“启动”，可以听到主马达转动声音。

6.重复操作3-5步骤，让黄色载体完全加入显影仓7.类似的操作步骤，让其他颜色载体加入相应的显影仓。

DocuPrint CP205：1，准备一个空的墨粉盒，将载体倒入该空墨粉盒中，然后将装有载体的粉盒装入机器；2，进入诊断模式（按住上下键，同时开机），面板显示Service Mode，松开上下键，（密码两次向下键）；3，依次按Ok键--向下键，面板显示Engine Diag；4，依次按Ok键--向下键，面板显示Motor Test；5，按Ok键，面板显示“Main Motor”（主马达全速），按“OK”键，机器亮黄红灯，马达未旋转；6，按向上键，找到“24V ON”，，然后按“OK”键，主马达开始旋转；7，按向上键，找到“Yellow Toner Motor”，按“Ok”键，黄色下粉马达开始旋转。

待下粉马达和主马达同时旋转约2分钟，使载体全部加入显影仓，按“菜单”键，马达停止旋转；8，其他颜色载体类似操作流程；9，重新启动机器。

打印机常见故障五种排除法现在打印机已经成为了在人们的工作和生活中经常用到的电脑产品了，而由于是经常使用的产品，所以人们经常会遇到这样或者那样一些问题，而这些问题如果请维修人员修理不仅要花一些钱，更重要的耽误工作。

其实打印机的内部并不复杂，一般的问题用户完全可以自己动手解决，下面我就向大家介绍一些简单的维修方法。

维修打印机之前需要对打印机的问题作出一些了解。

打印机出现问题后，首先是利用打印机自检系统来进行检测，可能通过打印机自带的指示灯或者是蜂鸣器的声音来加以判断，其中指示灯可以指示出最基本的故障，包括缺纸、缺墨、没有电源等情况。

蜂呜器的判断主要是依靠你的听觉，比如大多数打印机蜂鸣器以一声长鸣来表示准备就绪可以开始打印了，以短促的声音来表示打印机有故障等。

其次，可以进行线路观察，从检测打印机电缆开始(包括端口、通道、打印线的检测)，再分析打印机的内部结构(包括托纸架、进纸口、打印头等)，看部件是否正确工作，针对不同的故障情况锁定相关的部件，再确定存在问题的部件。

再次，可以使用测试法，进行测试页打印或者局部测试打印机内部件，看故障原因。

当然打印机的另一个故障是软件故障，类似的故障就需要通过升级驱动程序或者访问其官方网站得到解决。

下面我们就针对一些打印机的故障来进行一下说明。

一、打印效果与预览不同一般这种情况是在文本编辑器下发生的，常见的如Word或WPS2000等，在预览时明明是格式整齐，但是打印出来去发现部分字体是重叠的。

这种情况一般都是由于在编辑时设置不当适成的，其解决的方法是改变一下文件“页面属性”中的纸张大小、纸张类型、每行字数等，一般可以解决。

二、打印字迹不清晰这种问题在平时使用打印机中非常的常见，一般来说这种情况主要和硬件的故障有关，遇到这种问题一般都应当注意打印机的一些关键部位。

我们在这里就以喷墨打印机为例，遇到打印品颜色模糊、字体不清晰的情况，可以将故障锁定在喷头，先对打印头进行机器自动清洗，如果没有成功可以用柔软的吸水性较强的纸擦拭靠近打印头的地方；如果上面的方法仍然不能解决的话，就只有重新安装打印机的驱动程序了。

一、出现“U4”代码的解决步骤：
1.按数字键“0”键4秒以上（不放手），同时按“启动键”；
2.屏幕显示“C_”，依次按数字键“5”、“0”，按“启动键”；
3.屏幕显示“F_”，依次按数字键“2”、“0”，按“启动键”；
4.屏幕显示“1”或“2”或“3”，按数字键“0”，按“启
动键”；
5.重新开关电源。

二、缩印
1.调整纸盘中A4纸的位置由“纵向”为“横向”；
2.设置参数：
①按“C”键5秒钟以上，出现“纸盘”与“纸张”的参数
选择(如下图)；
②按框中按钮，将纸盘选到“1”的位置(如下图)；
③按框中按钮，将纸张选到“A4”的位置(如下图)；
④按“启动键”确认；⑤选择缩印参数“70%，A3→A4”；
3. 按“启动键”开始缩印。

三、打印设置
1. 调整纸盘中A4纸的位置为“纵向”；
2. 设置参数：
①按“C”键5秒钟以上，出现“纸盘”与“纸张”的参数选择(如下图)；
②按框中按钮，将纸盘选到“1”的位置(如下图)；
③按框中按钮，将纸张选到“A4L”的位置(如下图)；
④按“启动键”确认；
3. 打印时，设置好欲打印材料的“页面设置”参数，按“确
定”打印（由于打印机反应缓慢，请稍等片刻）。

施乐故障诊断代码1 维修呼叫程序呼叫流程……………………………………………………………………………… 2-13 002-xxx HDD002-770 作业模板处理-HD 满RAP……………………………………………… 2-15 003-xxx IPS-ESS 通讯003-318 IIT 软件故障RAP ……………………………………………………… 2-17 003-319 IIT 视频驱动程序检测故障RAP ……………………………………… 2-17 003-320 IISS-ESS 通讯故障1 RAP …………………………………………… 2-18 003-321 IISS-ESS 通讯故障2 RAP …………………………………………… 2-18 003-322 IISS-ESS 通讯故障3 RAP …………………………………………… 2-19 003-323 IISS-ESS 通讯故障4 RAP …………………………………………… 2-19 003-324 IISS-ESS 通讯故障5 RAP …………………………………………… 2-20 003-325 IISS-ESS 通讯故障6 RAP …………………………………………… 2-20 003-326 IISS-ESS 通讯故障7 RAP …………………………………………… 2-21 003-327 IISS-ESS 通讯故障8 RAP …………………………………………… 2-21 003-328 IISS-ESS 通讯故障9 RAP …………………………………………… 2-22 003-329 IISS-ESS 通讯故障10 RAP ………………………………………… 2-22 003-330 IISS-ESS 通讯故障11 RAP ………………………………………… 2-23 003-331 IISS-ESS 通讯故障12 RAP ………………………………………… 2-23 003-332 IISS-ESS 通讯故障13 RAP ………………………………………… 2-24 003-333 IISS-ESS 通讯故障14 RAP ………………………………………… 2-24 003-334 IISS-ESS 通讯故障15 RAP ………………………………………… 2-25 003-335 IISS-ESS 通讯故障16 RAP ………………………………………… 2-25 003-336 IISS-ESS 通讯故障17 RAP ………………………………………… 2-26 003-337 IISS-ESS 通讯故障18 RAP ………………………………………… 2-26 003-338 IISS-ESS 通讯故障19 RAP ………………………………………… 2-27 003-339 IISS-ESS 通讯故障20 RAP ………………………………………… 2-27 003-340 IISS-ESS 通讯故障21 RAP ………………………………………… 2-28 003-341 IISS-ESS 通讯故障22 RAP ………………………………………… 2-28 003-342 IISS-ESS 通讯故障23 RAP ………………………………………… 2-29 003-343 IISS-ESS 通讯故障24 RAP ………………………………………… 2-29 003-345 X PIO 未锁定故障1 RAP ……………………………………………… 2-30 003-346 X PIO 未锁定故障2 RAP ……………………………………………… 2-30 003-750 书本双面-原稿不够RAP ……………………………………………… 2-31 003-751 PANTHER 容量低下（扫描）RAP …………………………………… 2-31 003-753 扫描不能超过300dpi RAP …………………………………………… 2-32 003-760 扫描设置故障RAP……………………………………………………… 2-32 003-761 不正确的纸盘尺寸RAP………………………………………………… 2-33 003-763 未发现调整表RAP……………………………………………………… 2-33 003-780 扫描图像压缩故障RAP………………………………………………… 2-34 003-795 AMS 限制错误RAP …………………………………………………… 2-34 003-942 原稿尺寸自动检测故障RAP…………………………………………… 2-35 003-944 图像重复计数RAP……………………………………………………… 2-35003-945 放大倍率不适合RAP…………………………………………………… 2-36 003-946 每个方向都矛盾（复印APS）RAP…………………………………… 2-36 003-947 返回原稿计数错误RAP………………………………………………… 2-37 003-948 返回原稿不匹配RAP…………………………………………………… 2-37 003-949 原稿不适当（图像覆盖）RAP………………………………………… 2-38 003-950 混合原稿尺寸错误RAP………………………………………………… 2-38 003-955 原稿尺寸交换错误RAP………………………………………………… 2-39 003-956 原稿尺寸不明错误RAP………………………………………………… 2-39 003-957 原稿尺寸错误RAP……………………………………………………… 2-40 003-963 无APS 目标纸盘RAP ………………………………………………… 2-40 003-965 ATS/APS 无纸（IIT 检测）RAP ……………………………………… 2-41 003-966 ATS/APS 无目标（IIT）RAP ………………………………………… 2-41 003-970 传真行存储器溢出RAP………………………………………………… 2-42 003-972 最大存储页溢出RAP…………………………………………………… 2-42 003-973 各个方向都矛盾………………………………………………………… 2-43 003-974 下一原稿规格RAP ……………………………………………………… 2-43 003-976 传真行存储器溢出（N up）RAP ……………………………………… 2-44 003-977 原稿不匹配（多重扫描）RAP ………………………………………… 2-44 003-980 装钉位置错误RAP ……………………………………………………… 2-45 003-981 装钉尺寸错误RAP ……………………………………………………… 2-45 005-xxx DADF005-121 CVT 输送传感器On 卡纸RAP………………………………………… 2-47 005-122 CVT 单面/面1 预定位On 卡纸RAP ………………………………… 2-48 005-123 CVT 单面/面1 定位卡纸RAP ………………………………………… 2-49 005-125 CVT 定位传感器Off 卡纸RAP………………………………………… 2-50 005-131 CVT 翻转On 卡纸RAP………………………………………………… 2-51 005-132 CVT 翻转On 卡纸2RAP ……………………………………………… 2-52 005-134 CVT 翻转传感器Off 卡纸（翻转器）RAP …………………………… 2-53 005-135 CVT 面2 预定位On 卡纸RAP…………………………………………2-54 005-136 CVT 面2 定位On 卡纸RAP…………………………………………… 2-55 005-139 CVT 翻转传感器Off 卡纸RAP………………………………………… 2-56 005-145 CVT 定位传感器Off 卡纸（翻转器）RAP …………………………… 2-57 005-146 CVT 预定位传感器Off 卡纸RAP……………………………………… 2-58 005-147 CVT 预定位传感器Off 卡纸（翻转器）RAP ………………………… 2-59 005-194 在FF 混合尺寸中SS 尺寸不匹配卡纸RAP ………………………… 2-60 005-196 CVT 尺寸不匹配卡纸（无混合）RAP………………………………… 2-61 005-197 禁止组合尺寸卡纸RAP………………………………………………… 2-62 005-198 太短尺寸卡纸RAP……………………………………………………… 2-63 005-199 太长尺寸卡纸RAP……………………………………………………… 2-64 005-280 DADF EEPROM 故障RAP …………………………………………… 2-65 005-283 DADF 高度传感器逻辑故障RAP……………………………………… 2-65 005-284 DADF APS 传感器故障RAP ………………………………………… 2-66 005-285 DADF 轻推辊提升故障RAP…………………………………………… 2-67 005-286 DADF 输出传感器故障RAP…………………………………………… 2-68005-302 DADF 输送器盖联锁打开RAP………………………………………… 2-69 005-304 CVT 稿台联锁打开RAP ……………………………………………… 2-70 005-305 CVT 输送器联锁打开（运行）RAP…………………………………… 2-70 005-307 CVT 稿台联锁在运行中打开RA ……………………………………… 2-71 005-906 CVT 输送传感器静态卡纸RAP ……………………………………… 2-71 005-907 CVT 预定位传感器静态卡纸RAP……………………………………… 2-72 005-908 CVT 定位传感器静态卡纸RAP………………………………………… 2-72 005-913 CVT 翻转传感器静态卡纸RAP………………………………………… 2-73 005-915 CVT APS No1 传感器静态卡纸RAP ………………………………… 2-73 005-916 CVT APS No2 传感器静态卡纸RAP ………………………………… 2-74 005-917 CVT APS No3 传感器静态卡纸RAP ………………………………… 2-74 005-942 DADF 中放置的原稿故障RAP ………………………………………… 2-75 005-943 DADF 盘提升故障RAP ………………………………………………… 2-76 010-xxx 定影器2nd Version 09/2004 状态-指示-维修DC236/286 2-1010-313 控制热敏电阻故障RAP………………………………………………… 2-77 010-314 侧端热敏电阻故障RAP………………………………………………… 2-77 010-318 热-下跌恢复故障RAP ………………………………………………… 2-78 010-320 热辊过热故障RAP……………………………………………………… 2-78 010-327 定影器On 时间故障RAP……………………………………………… 2-79 010-398 定影器锁位故障RAP…………………………………………………… 2-80 012-xxx 装订器012-111 装订器H-传输入口传感器Off 卡纸RAP……………………………… 2-81 012-112 装订器H-传输入口传感器On 卡纸RAP……………………………… 2-82 012-121 H-传输出口传感器Off 卡纸RAP ……………………………………… 2-83 012-126 H-传输入口传感器Off 卡纸RAP ……………………………………… 2-84 012-151 编辑盘入口传感器Off 卡纸RAP ……………………………………… 2-85 012-152 编辑盘入口传感器On 卡纸RAP ……………………………………… 2-86 012-161 装订器压板卡纸RAP…………………………………………………… 2-87 012-162 H-传输出口传感器On 卡纸RAP……………………………………… 2-88 012-211 堆积盘故障RAP………………………………………………………… 2-89 012-212 堆积盘上限故障RAP…………………………………………………… 2-90 012-221 前对齐板原位传感器On 故障RAP…………………………………… 2-91 012-223 前对齐板原位传感器Off 故障RAP…………………………………… 2-92 012-224 后对齐板原位传感器Off 故障RAP…………………………………… 2-93 012-260 排出压板原位传感器On 故障RAP…………………………………… 2-94 012-263 后对齐板故障RAP……………………………………………………… 2-95 012-282 排出压板原位传感器Off 故障RAP ………………………………… 2-96 012-283 放置压板原位传感器On 故障RAP ………………………………… 2-97 012-284 放置压板原位传感器Off 故障RAP ………………………………… 2-98 012-291 装订器故障RAP …………………………………………………… 2-99012-293 装订前角传感器On 故障RAP ………………………………………… 2-100 012-294 装订前角传感器Off 故障RAP ………………………………………… 2-101012-295 装订移动传感器On 故障RAP ………………………………………… 2-102 012-296 装订移动传感器Off 故障RAP ………………………………………… 2-103 012-301 装订器顶盖打开RAP …………………………………………………… 2-104 012-302 装订器前盖打开RAP …………………………………………………… 2-104 012-303 装订器H-传输盖打开RAP …………………………………………… 2-105 012-901 装订器H-传输入口传感器静态卡纸RAP……………………………… 2-105 012-902 H-传输出口传感器静态卡纸RAP……………………………………… 2-106 012-903 纸张留在编辑盘入口传感器RAP……………………………………… 2-106 012-905 编辑盘纸张传感器静态卡纸RAP……………………………………… 2-107 012-923 H-传输入口传感器静态卡纸B RAP…………………………………… 2-107 016-xxx 传真服务016-210 SW 选项故障（HDD 不存在）RAP…………………………………… 2-109 016-211 SW 选项故障（系统存储器不足）RAP ……………………………… 2-109 016-212 SW 选项故障（页存储器不足）RAP ………………………………… 2-110 016-213 SW 选项故障（打印机卡不存在）RAP ……………………………… 2-110 016-214 SW 选项故障（传真卡不存在）RAP ………………………………… 2-111 016-215 SW 选项故障（JPEG 板不存在）RAP ……………………………… 2-111 016-311 扫描器未安装RAP……………………………………………………… 2-112 016-315 IIT 接口故障RAP ……………………………………………………… 2-112 016-316 未检测到页存储器RAP………………………………………………… 2-113 016-317 页存储器中止-标准RAP ……………………………………………… 2-113 016-318 页存储器中止-选项RAP ……………………………………………… 2-114 016-321 传真模块故障RAP …………………………………………………… 2-114 016-322 JBA 帐户满RAP………………………………………………………… 2-115 016-450 SMB 主机名重复RAP ………………………………………………… 2-115 016-454 DNS 动态更新故障RAP ……………………………………………… 2-116 016-455 SNTP 服务器超时RAP ………………………………………………… 2-116 016-456 SNTP 时间异步RAP …………………………………………………… 2-117 016-503 SMTP 服务器重定向故障RAP………………………………………… 2-117 016-504 POP 服务器重定向故障RAP ………………………………………… 2-118 016-505 POP 重定向验证故障RAP …………………………………………… 2-118 016-600 KO 验证锁定RAP ……………………………………………………… 2-119 016-601 非法访问检测RAP……………………………………………………… 2-119 016-701 ART EX 内存不足RAP………………………………………………… 2-120 016-702 页缓冲器不足RAP……………………………………………………… 2-120 016-703 E-mail 至无效邮箱R AP………………………………………………… 2-121 016-704 邮箱满RAP……………………………………………………………… 2-121 016-705 安全打印故障RAP……………………………………………………… 2-122 016-706 最大用户数超出RAP…………………………………………………… 2-122 016-707 样本打印故障RAP……………………………………………………… 2-123 016-708 HD 因注解/水印图象而满RAP………………………………………… 2-123 016-709 ART EX 命令故障RAP………………………………………………… 2-124 016-710 延时打印故障RAP……………………………………………………… 2-124 016-711 E-mail 传输尺寸限制超出RAP………………………………………… 2-125016-712 PANTHER 能下低下（I-Formatted）RAP…………………………… 2-125016-716 TIFF 数据溢出RAP …………………………………………………… 2-126016-718 超出PCL6 存储器RAP………………………………………………… 2-126016-719 超出PCL 存储器RAP ………………………………………………… 2-127016-720 PCL 命令故障RAP……………………………………………………… 2-127016-721 其它错误RAP…………………………………………………………… 2-128016-722 作业被装订位置NG 删除RAP………………………………………… 2-128016-728 不支持TIFF 数据RAP ………………………………………………… 2-129016-729 TIFF 数据尺寸太大RAP ……………………………………………… 2-129016-730 不支持ART 命令RAP ………………………………………………… 2-130016-731 无效TIFF 数据RAP …………………………………………………… 2-130016-732 表格未注册RAP………………………………………………………… 2-131016-735 更新作业模板RAP……………………………………………………… 2-131016-736 远程目录加锁错误……………………………………………………… 2-132016-737 远程加锁目录卸载错误………………………………………………… 2-132016-746 不支持PDF 文件RAP ………………………………………………… 2-133016-748 HD 满RAP ……………………………………………………………… 2-133016-749 JCL 语法错误RAP……………………………………………………… 2-134016-751 PDF 故障RAP ………………………………………………………… 2-134016-752 PDF 内存不足RAP……………………………………………………… 2-135016-753 PDF 命令不匹配RAP…………………………………………………… 2-135016-754 PDF LZW 未安装RAP ………………………………………………… 2-136016-755 PDF 打印被禁止RAP ………………………………………………… 2-136016-756 审计-禁止服务RAP …………………………………………………… 2-137016-757 审计-无效用户RAP …………………………………………………… 2-137016-758 审计-禁止功能RAP …………………………………………………… 2-138016-759 审计-达到限制RAP …………………………………………………… 2-138016-760 PS 解压缩故障RAP …………………………………………………… 2-139016-761 FIFO 空RAP …………………………………………………………… 2-139016-762 打印语言未安装RAP…………………………………………………… 2 - 1 4 0状态-指示-维修09/2004 2nd Version2-2 DC236/286016-764 SMTP 服务器连接故障RAP…………………………………………… 2 - 1 4 0 016-765 SMTP 服务器HDD 满RAP …………………………………………… ___________2 - 1 4 1016-766 SMTP 服务器文件系统RAP…………………………………………… 2 - 1 4 1 016-767 无效的E-mail 地址RAP ……………………………………………… 2 - 1 4 2016-768 无效的发送者地址……………………………………………………… 2 - 1 4 2 016-769 SMTP 服务器不支持DNS RAP ……………………………………… 2 - 1 4 3016-771 扫描数据贮藏室（DNS 地址）错误RAP …………………………… 2 - 1 4 4016-772 扫描数据贮藏室（DNS 库）错误RAP ……………………………… 2 - 1 4 4016-773 无效的IP 地址RAP …………………………………………………… 2 - 1 4 4016-774 HD 满-压缩转换RAP…………………………………………………… 2 - 1 4 5 016-775 HD 满-图像转换RAP…………………………………………………… 2 - 1 4 5016-776 图像转换错误RAP……………………………………………………… 2 - 1 4 6016-777 图像转换错误RAP……………………………………………………… 2 - 1 4 6016-778 HD 满-扫描图像转换RAP……………………………………………… 2 - 1 4 7 016-779 扫描图像转换错误RAP………………………………………………… 2 - 1 4 7016-780 HD 访问错误-图像转换RAP…………………………………………… 2 - 1 4 8 016-781 扫描服务器连接错误RAP……………………………………………… 2 - 1 4 8016-782 扫描服务器登录错误RAP……………………………………………… 2 - 1 4 9016-783 无效的服务器路径RAP………………………………………………… 2 - 1 4 9016-784 服务器写错误RAP……………………………………………………… 2 - 1 5 0016-785 服务器HD 满RAP……………………………………………………… 2 - 1 5 0 016-786 HD 满-扫描写入错误RAP……………………………………………… 2 - 1 5 1 016-787 无效的服务器IP 地址RAP …………………………………………… 2 - 1 5 1016-788 检查浏览器故障RAP…………………………………………………… 2 - 1 5 2016-789 HD 满-作业存储器RAP………………………………………………… 2 - 1 5 2 016-791 文件检索故障RAP……………………………………………………… 2 - 1 5 3016-792 未发现指定作业RAP…………………………………………………… 2 - 1 5 3016-793 MF I/O HD 满RAP……………………………………………………… 2 - 1 5 4 016-798 No Trust Marking 选择RAP…………………………………………… 2 - 1 5 4016-799 PL W 打印指令故障RAP ……………………………………………… 2 - 1 5 5016-981 HDD 访问错误RAP …………………………………………………… 2 - 1 5 5016-982 HDD 访问错误2 RAP ………………………………………………… 2 - 1 5 6016-985 数据尺寸溢出（扫描到E-mail）RAP………………………………… 2 - 1 5 6021-xxx 传真021-360 EP 附件故障RAP……………………………………………………… ___________2-15 7021-361 EP 附件各类配置错误RAP…………………………………………… 2-15 7021-732 EP 附件-服务被禁用RAP …………………………………………… 2-15 8021-733 EP 附件-服务受彩色模式限制RAP ………………………………… 2-15 8021-750 用过零件请求处理故障（EP-SV）RAP …………………………… 2-15 9021-751 维护请求故障（EP-SV）RAP………………………………………… 2-1 5 9021-770 用过零件请求处理故障（EP-SV）RAP……………………………… 2-1 6 0021-771 维护请求故障（EP-DX）RAP………………………………………… 2 - 1 6 0021-772 EP-DX-安装/卸载故障RAP…………………………………………… 2-16 1021-941 EP-扫描服务因禁用而暂行RAP……………………………………… 2-16 1021-942 EP-扫描服务因彩色模式而暂行RAP………………………………… 2-16 2021-943 EP-打印服务因禁用而暂行RAP……………………………………… 2-16 2021-944 EP-打印服务因彩色模式而暂行RAP………………………………… 2-16 3021-945 EP-服务因禁用而暂行RAP…………………………………………… 2-16 3021-946 EP-服务因彩色模式而暂行RAP……………………………………… 2-16 4024-xxx IOT-ESS 通讯024-340 IOT-ESS 通讯故障1 RAP……………………………………………… 2-165024-341 IOT-ESS 通讯故障2 RAP……………………………………………… 2-165024-342 IOT-ESS 通讯故障3 RAP……………………………………………… 2-166024-343 IOT-ESS 通讯故障4 RAP……………………………………………… 2-166024-345 IOT-ESS 通讯故障5 RAP……………………………………………… 2-167 024-346 IOT-ESS 通讯故障6 RAP……………………………………………… 2-167 024-347 IOT-ESS 通讯故障7 RAP……………………………………………… 2-168 024-348 IOT-ESS 通讯故障8 RAP……………………………………………… 2-168 024-349 IOT-ESS 通讯故障9 RAP……………………………………………… 2-169 024-350 IOT-ESS 通讯故障10 RAP …………………………………………… 2-169 024-351 IOT-ESS 通讯故障11 RAP …………………………………………… 2-170 024-354 IOT-ESS 通讯故障14 RAP …………………………………………… 2-170 024-356 IOT-ESS 通讯故障16 RAP …………………………………………… 2-171 024-362 页面同步非法启动RAP………………………………………………… 2-171 024-363 页面同步非法停止RAP………………………………………………… 2-172 024-364 DMA 传输故障RAP …………………………………………………… 2-172 024-367 解压缩其他故障RAP…………………………………………………… 2-173 024-368 PCI 错误RAP…………………………………………………………… 2-173 024-370 标志码检测故障RAP…………………………………………………… 2-174 024-371 IOT-ESS 通讯故障21 RAP …………………………………………… 2-174 024-372 IOT-ESS 通讯故障22 RAP …………………………………………… 2-175 024-373 IOT-ESS 通讯故障23 RAP …………………………………………… 2-175 024-375 IOT-ESS 通讯故障23 RAP …………………………………………… 2-176 024-746 打印请求故障—纸张RAP……………………………………………… 2-176 024-747 打印指令故障RAP……………………………………………………… 2-177 024-910 纸盘1 尺寸不匹配RAP………………………………………………… 2-177 024-911 纸盘2 尺寸不匹配RAP………………………………………………… 2-178 024-912 纸盘3 尺寸不匹配RAP………………………………………………… 2-179 024-913 纸盘4 尺寸不匹配RAP………………………………………………… 2-180 024-916 混合满堆积盘RAP……………………………………………………… 2-181 024-917 堆积盘装订超出计数RAP……………………………………………… 2-182 024-919 面朝上盘关闭RAP……………………………………………………… 2-183 024-946 纸盘1 不在位RAP …………………………………………………… 2-183 024-947 纸盘2 不在位RAP……………………………………………………… 2-184 024-948 纸盘3 不在位RAP……………………………………………………… 2-184 024-949 纸盘4 不在位RAP……………………………………………………… 2-185 024-950 纸盘1 空RAP ………………………………………………………… 2-185 024-951 纸盘2 空RAP…………………………………………………………… 2-186 024-952 纸盘3 空RAP…………………………………………………………… 2-186 024-953 纸盘4 空RAP…………………………………………………………… 2-187 024-954 MSI 空RAP …………………………………………………………… 2-187 024-958 MSI 尺寸故障RAP …………………………………………………… 2-188 024-959 纸盘1 尺寸不匹配RAP ……………………………………………… 2-188 024-960 纸盘2 尺寸不匹配RAP………………………………………………… 2-189 024-961 纸盘3 尺寸不匹配RAP………………………………………………… 2-189 024-962 纸盘4 尺寸不匹配RAP………………………………………………… 2-190 024-964 装订器张数超出RAP…………………………………………………… 2-190 024-965 ATS/APS 无纸（IOT 检测）RAP …………………………………… 2-191024-966 ATS/APS 元目标错误RAP …………………………………………… 2-192 024-967 不同宽度混合纸张检测(装订器作业) RAP …………………………… 2-192 2nd Version 09/2004 状态-指示-维修DC236/286 2-3024-976 装订器装订静态NG RAP ……………………………………………… 2-193 024-977 装订器输送准备故障RAP……………………………………………… 2-193 024-979 装订器接近空RAP……………………………………………………… 2-194 024-980 装订器堆积盘满RAP…………………………………………………… 2-194 024-982 堆积盘下安全警告RAP………………………………………………… 2-195 024-985 MSI 输送故障RAP……………………………………………………… 2-196 024-986 打印全部确认RAP……………………………………………………… 2-197 025-xxx 诊断HDD025-596 诊断HDD 维护故障RAP ……………………………………………… 2-199 025-597 诊断HDD 初始化故障RAP …………………………………………… 2-199 027-xxx MAIL027-452 重复IP 地址RAP ……………………………………………………… 2-201 027-500 SMTP 服务器邮件I/O 故障RAP……………………………………… 2-201 027-501 POP 服务器邮件I/O 故障RAP………………………………………… 2-202 027-502 POP 邮件I/O 验证故障RAP…………………………………………… 2-202 027-700 媒体故障RAP…………………………………………………………… 2-203 027-701 未找到媒体RAP………………………………………………………… 2-203 027-702 媒体数据未找到/不支持RAP ………………………………………… 2-204 027-703 媒体读出器故障/未连接RAP ………………………………………… 2-204 027-710 因效S/MIME 邮件错误RAP…………………………………………… 2-205 027-711 S/MIME 邮件发送者证书未找到RAP ………………………………… 2-205 027-712 S/MIME 邮件发送者证书无效RAP …………………………………… 2-206 027-713 S/MIME 邮件被改变RAP……………………………………………… 2-206 027-714 S/MIME 邮件发送者假冒RAP………………………………………… 2-207 027-715 S/MIME 邮件证书不被支持RAP……………………………………… 2-207 027-716 禁止接收没有签名的E-mail RAP……………………………………… 2-208 027-720 未找到扩展服务器主机RAP…………………………………………… 2-208 027-721 未找到扩展服务器RAP………………………………………………… 2-209 027-722 扩展服务器时故障RAP …………………………………………… 2-209 027-723 扩展服务器验证故障RAP……………………………………………… 2-210 027-724 扩展服务器访问故障故障RAP………………………………………… 2-210 027-725 扩展服务器操作故障RAP……………………………………………… 2-211 027-726 扩展服务器未知状态RAP……………………………………………… 2-211 027-727 扩展服务器请求无效参数RAP………………………………………… 2-212 027-737 模板服务器读取错误RAP……………………………………………… 2-212 027-739 无效模板服务器路径RAP……………………………………………… 2-213 027-740 模板服务器登录错误RAP……………………………………………… 2-213 027-741 模板服务器连接故障RAP……………………………………………… 2-214 027-742 HD 文件系统满RAP …………………………………………………… 2-214 027-743 模板服务器安装错误RAP……………………………………………… 2-215027-744 模板服务器地址错误（CDNS 带）RAP ……………………………… 2-215 027-745 模板服务器地址错误（CDNS 地址）RAP …………………………… 2-216 027-746 作业模板服务器未准备RAP…………………………………………… 2-216 027-750 传真文件不适合RAP…………………………………………………… 2-217 027-751 作业模板分析错误RAP………………………………………………… 2-217 027-752 要求的用户输入未输入RAP…………………………………………… 2-218 027-753 作业流服务请求禁止RAP……………………………………………… 2-218 027-796 E-mail 不打印RAP……………………………………………………… 2-219 027-797 无效输出目标RAP……………………………………………………… 2-219 033-xxx 传真控制033-363 传真卡复位(重新引导)RAP …………………………………………… 2-221 033-710 原稿不存在RAP………………………………………………………… 2-221 033-711 文档中存在非法页面RAP……………………………………………… 2-222 033-712 系统内存溢出RAP……………………………………………………… 2-222 033-713 未指定链-环RAP ……………………………………………………… 2-223 033-714 扫描错误（未指定文档）RAP ………………………………………… 2-223 033-715 不能启动作业RAP……………………………………………………… 2-224 033-716 无指定MAILBOX RAP ………………………………………………… 2-224 033-717 不正确口令RAP………………………………………………………… 2-225 033-718 邮箱中无文档RAP……………………………………………………… 2-225 033-719 被删除传真作业不能恢复RAP………………………………………… 2-226 033-720 文档创建故障RAP……………………………………………………… 2-226 033-721 页面创建故障RAP……………………………………………………… 2-227 033-724 传真接收存储器溢出RAP……………………………………………… 2-227 033-725 HDD 空间不足RAP …………………………………………………… 2-228 033-726 不能打印双面RAP……………………………………………………… 2-228 033-727 不能旋转图像RAP……………………………………………………… 2-229 033-728 删除自动打印RAP……………………………………………………… 2-229 033-730 传真服务恢复错误RAP………………………………………………… 2-230 033-731 指令不一致RAP………………………………………………………… 2-230 033-732 打印作业被强制轮询删除RAP………………………………………… 2-231 033-733 传真文档号获取错误RAP……………………………………………… 2-231 033-734 传真打印悬置RAP……………………………………………………… 2-232 033-735 传真存储器地址分配超时RAP………………………………………… 2-232 033-736 IFAX Off Ramp 错误RAP……………………………………………… 2-233 033-737 传真卡作业删除RAP…………………………………………………… 2-233 033-738 JBIG 信息故障RAP…………………………………………………… 2-234 033-740 传真直接接收打印删除RAP…………………………………………… 2-234 033-741 传真页面读取打开超时RAP…………………………………………… 2-235 033-742 传真页面读取关闭超时RAP…………………………………………… 2-235 033-743 传真页面写入打开超时RAP…………………………………………… 2-236 033-744 传真页面写入关闭超时RAP…………………………………………… 2-236 033-745 传真数据写入超时RAP………………………………………………… 2-237 033-746 传真数据读取超时RAP………………………………………………… 2-237033-747 传真服务不能启动RAP………………………………………………… 2-238 033-748 传真服务非法顺序RAP………………………………………………… 2-238 033-749 传真卡内存错误RAP…………………………………………………… 2-239 033-750 传真格式错误RAP……………………………………………………… 2-239 033-790 EP-DX 呼叫等待(不重拨计数)RAP …………………………………… 2-240 033-791 EP-DX 呼叫等待(重拨计数)RAP ……………………………………… 2-240 033-792 EP-DX 呼叫停止RAP ………………………………………………… 2-241 034-xxx 传真通讯034-211 传真选项槽1 板故障RAP……………………………………………… 2-243 034-212 传真选项槽1 板故障RAP……………………………………………… 2-243 034-500 不正确拨号数据RAP…………………………………………………… 2-244 034-501 所连通道拨号错误RAP………………………………………………… 2-244 034-502 传真内部不可缺少参数错误RAP……………………………………… 2-245 034-503 传真内部高层服务错误RAP…………………………………………… 2-245 034-504 传真储存存储器溢出RAP……………………………………………… 2-246 034-505 传真工作存储器溢出RAP……………………………………………… 2-246 状态-指示-维修09/2004 2nd Version2-4 DC236/286034-506 不支持远程功能RAP…………………………………………………… 2-247 034-507 口令检查错误RAP……………………………………………………… 2-247 034-508 通过DTMF 删除传输RAP …………………………………………… 2-248 034-509 DTMF 非法程序错误RAP……………………………………………… 2-248 034-510 DTMF 程序错误RAP…………………………………………………… 2-249 034-511 远程机器不能发送文件RAP…………………………………………… 2-249 034-512 检测到无尽循环RAP…………………………………………………… 2-250 034-513 接收命令错误RAP……………………………………………………… 2-250 034-514 请求的功能不支持RAP………………………………………………… 2-251 034-515 非法命令被接收RAP…………………………………………………… 2-251 034-519 接收数量超出RAP……………………………………………………… 2-252 034-520 服务数量超出RAP……………………………………………………… 2-252 034-521 内部I/F 错误RAP ……………………………………………………… 2-253 034-522 无手动发送线路RAP…………………………………………………… 2-253 034-523 传真服务被禁止RAP…………………………………………………… 2-254 034-524 不能删除操作RAP……………………………………………………… 2-254 034-525 指定的链-环不存在RAP ……………………………………………… 2-255 034-526 不正确的链-环值RAP ………………………………………………… 2-255 034-527 拨号控制错误RAP……………………………………………………… 2-256 034-528 不能执行手动发送RAP………………………………………………… 2-256 034-529 无打印的纸张尺寸RAP………………………………………………… 2-257 034-530 DTMF I/F 超时RAP …………………………………………………… 2-257 034-700 G3 节Dicep 超时RAP ………………………………………………… 2-258 034-701 软件复位RAP…………………………………………………………… 2-258 034-702 无指定目标RAP………………………………………………………… 2-259 034-703 D 信道与网络连接切断RAP…………………………………………… 2-259034-704 ISDN D 信道数据连接错误RAP ……………………………………… 2-260 034-705 ISDN 层1 停止-电源ON ……………………………………………… 2-260 034-706 ISDN 层1 停止-电源OFF……………………………………………… 2-261 034-707 FRMR 被接收…………………………………………………………… 2-261 034-708 非法帧接收N（R）…………………………………………………… 2-262 034-709 非法帧接收……………………………………………………………… 2-262 034-710 …………………………………………………………………………… 2-263 034-711 等待连接超时…………………………………………………………… 2-263 034-712 内部错误（中断）……………………………………………………… 2-264 034-713 超时-传输删除…………………………………………………………… 2-264 034-714 线路断开-超时T305 …………………………………………………… 2-265 034-715 线路断开-超时3082 …………………………………………………… 2-265 034-716 连接超时（T313）……………………………………………………… 2-266 034-717 Resume 超时…………………………………………………………… 2-266 034-718 正常断开………………………………………………………………… 2-267 034-719 无空闲和有效线路……………………………………………………… 2-267 034-720 超时（60s,T330,309,301,310）……………………………………… 2-268 034-721 错误（格式化，内容）………………………………………………… 2-268 034-722 悬挂超时………………………………………………………………… 2-269 034-723 无指定计时器RAP……………………………………………………… 2-269 034-724 非法顺序RAP…………………………………………………………… 2-270 034-725 L3 任务内部错误RAP ………………………………………………… 2-270 034-726 HD81501 I/F 缓冲器忙RAP…………………………………………… 2-271 034-727 任务无响应（对1,300Hz 输入呼叫为3 秒）RAP ………………… 2-271 034-728 无效的目标RAP………………………………………………………… 2-272 034-729 线路切断，内部通道PB 发送RAP…………………………………… 2-272 034-730 输入和输出呼叫冲突…………………………………………………… 2-273 034-731 传真网络切断（设置错误）…………………………………………… 2-273 034-732 传真网络因超时而被切断……………………………………………… 2-274 034-733 不正确顺序，呼叫状态………………………………………………… 2-274 034-734 HI 任务内部错误RAP ………………………………………………… 2-275 034-735 只与ISDN D 信道连接………………………………………………… 2-275 034-736 来自传真网络的错误通知……………………………………………… 2-276 034-737 输入呼叫响应错误RAP………………………………………………… 2-276 034-738 层1 启动错误…………………………………………………………… 2-277 034-739 层1 不同步……………………………………………………………… 2-277 034-740 帧传输错误……………………………………………………………… 2-278 034-741 不能发送帧……………………………………………………………… 2-278 034-742 帧发送低速被检测……………………………………………………… 2-279 034-743 不正常发送帧DMA RAP ……………………………………………… 2-279 034-744 不能接受的信道RAP…………………………………………………… 2-280 034-745 呼出信道设置…………………………………………………………… 2-280 034-746 无可使用线路…………………………………………………………… 2-281 034-747 转换设备拥挤…………………………………………………………… 2-281034-748 指定线路无法使用……………………………………………………… 2-282 034-750 网络错误………………………………………………………………… 2-282 034-751 临时网络错误…………………………………………………………… 2-283 034-752 目标终端忙……………………………………………………………… 2-283 034-753 目标不应答……………………………………………………………… 2-284 034-754 无来自目标的响应……………………………………………………… 2-284 034-755 目标拒绝呼叫…………………………………………………………… 2-285 034-756 目标故障………………………………………………………………… 2-285 034-757 其它（正常，半正常）………………………………………………… 2-286 034-758 不正确目标传真拨号号码……………………………………………… 2-286 034-759 无中转网络路由………………………………………………………… 2-287 034-760 无到目标线路…………………………………………………………… 2-287 034-761 不正确格式目标传真号码……………………………………………… 2-288 034-762 设备拒绝………………………………………………………………… 2-288 034-763 通讯能力不允许………………………………………………………… 2-289 034-764 通讯能力未被配置……………………………………………………… 2-289 034-765 服务，性能限制带来的错误…………………………………………… 2-290 034-766 所选择的通讯不执行…………………………………………………… 2-290 034-767 所选模式不执行………………………………………………………… 2-291 034-768 只有有限数字信息……………………………………………………… 2-291 034-769 服务，性能产生的错误………………………………………………… 2-292 034-770 应答状态查询…………………………………………………………… 2-292 034-771 访问信息被放弃………………………………………………………… 2-293 034-772 工作之间连接错误……………………………………………………… 2-293 034-773 指定拨号号码无效……………………………………………………… 2-294 034-774 指定的线路无效………………………………………………………… 2-294 034-775 其他（无效信息类）…………………………………………………… 2-295 034-776 所需信息不够…………………………………………………………… 2-295 034-777 不明确的信息类型……………………………………………………… 2-296 034-778 不正确信息或类型……………………………………………………… 2-296 034-779 无信息或未定义………………………………………………………… 2-297 034-780 无效信息………………………………………………………………… 2-297 034-781 呼叫状态，信息不匹配………………………………………………… 2-298 034-782 因超时而被错误清除…………………………………………………… 2-298 2nd Version 09/2004 状态-指示-维修DC236/286 2-5034-783 其它错误（操作等）…………………………………………………… 2-299 034-784 目标号码改变…………………………………………………………… 2-299 034-785 不兼容目标……………………………………………………………… 2-300 034-786 呼叫识别码不在使用中………………………………………………… 2-300 034-787 呼叫识别码在使用中…………………………………………………… 2-301 034-788 显示其它原因…………………………………………………………… 2-301 034-789 G4 表示层非法事件…………………………………………………… 2-302 034-790 线路1 未被连接RAP…………………………………………………… 2-302034-791 线路0（分机）未被连接RAP ………………………………………… 2-303034-792 线路2 未被连接RAP…………………………………………………… 2-303034-793 线路3 未被连接RAP…………………………………………………… 2-304034-794 线路4 未被连接RAP…………………………………………………… 2-304034-795 线路5 未被连接RAP…………………………………………………… 2-305034-796 拨号错误（不正确传真号码2）RAP ………………………………… 2-305034-797 通讯参数错误RAP……………………………………………………… 2-306034-798 数据参数错误RAP……………………………………………………… 2-306034-799 自动拨号无拨号数据RAP……………………………………………… 2-307035-xxx 传真网络035-700 Modem 故障RAP ……………………………………………………… ___________2-309035-701 T1 传输超时RAP ……………………………………………………… 2-309035-702 目标接收被拒绝RAP ………………………………………………… 2-310035-703 以相位B 发送时接收到DCN RAP …………………………………… 2-310035-704 目标轮询错误RAP……………………………………………………… 2-311035-705 DCS/NSS 重新发送超限RAP ………………………………………… 2-311035-706 减速运行错误RAP …………………………………………………… 2-312035-707 错误的口令/接收错误RAP …………………………………………… 2-312035-708 后-信息重发超限RAP ………………………………………………… 2-313035-709 RTN 接收RAP ………………………………………………………… 2-313035-710 PIN 接收RAP…………………………………………………………… 2-314035-711 DCN 接收在相位D RAP ……………………………………………… 2-314035-712 3 NSC 后无响应RAP ………………………………………………… 2-315035-713 发送FTT 之后T2 超时RAP…………………………………………… 2-315035-714 NSC/DTC 之后接收到DCN RAP……………………………………… 2-316035-715 错误口令-轮询错误RAP ……………………………………………… 2-316035-716 无后信息-T2 超时RAP ………………………………………………… 2-317035-717 RTN 发送RAP ………………………………………………………… 2-317035-718 接收T1 超时RAP ……………………………………………………… 2-318035-719 检测到忙音RAP………………………………………………………… 2-318035-720 不能被远程机器接收RAP……………………………………………… 2-319035-721 DCN 接收在相位B RAP ……………………………………………… 2-319035-722 错误的300bps 帧长度RAP …………………………………………… 2-320035-723 接收标记之后无CD RAP ……………………………………………… 2-320035-724 发送FTT 之后接收DCN RAP ………………………………………… 2-321035-725 远程机器没有邮箱/中继RAP ………………………………………… 2-321035-726 相位C 不能接收-10 秒RAP…………………………………………… 2-322035-727 G3 接收期间50%错误RAP…………………………………………… 2-322035-728 C EOL 不能在10 秒之内接收RAP…………………………………… 2-323035-729 检测到载波减弱RAP…………………………………………………… 2-323035-730 相位C 高速无CS RAP………………………………………………… 2-324035-731 传真V.8 错误RAP ……………………………………………………… 2-324035-732 传真V.34 PCH CD Off RAP ………………………………………… 2-325035-733 传真V.34 C/PCH CS 无RAP………………………………………… 2-325 035-734 远程V8 程序轮询错误RAP …………………………………………… 2-326 035-735 轮询箱V8 程序中无文件RAP ………………………………………… 2-326 035-736 发送CTC 之后无应答DCN RAP……………………………………… 2-327 035-737 发送EOR 之后无应答DCN RAP……………………………………… 2-327 035-738 发送RR 之后无应答DCN RAP ……………………………………… 2-328 035-739 传真15 超时RAP ……………………………………………………… 2-328 035-740 E-OR 发送之后发送停止RAP ………………………………………… 2-329 035-741 ECM 相位C 标记超时RAP …………………………………………… 2-329 035-742 EOR 发送或接收RAP ………………………………………………… 2-330 035-743 远程机器不能接收SUB RAP ………………………………………… 2-330 035-744 远程机器不能接收口令RAP…………………………………………… 2-331 035-745 PTX 无SEP 功能RAP ………………………………………………… 2-331 035-746 忙-不能检测拨号音RAP ……………………………………………… 2-332 035-747 拨号时中止RAP………………………………………………………… 2-333 035-748 传输期间中止RAP……………………………………………………… 2-333 035-749 无来自远程站的应答RAP……………………………………………… 2-334 035-750 传输期间电源Off RAP ………………………………………………… 2-334 035-751 文件发送操作被删除RAP……………………………………………… 2-335 035-752 作业数限制错误RAP…………………………………………………… 2-335 035-753 传真存储器满RAP……………………………………………………… 2-336 035-754 文件管理存储器满RAP………………………………………………… 2-336 035-755 文件加页错误RAP……………………………………………………… 2-337 035-756 不能加页RAP…………………………………………………………… 2-337 035-757 无接收页RAP…………………………………………………………… 2-338 035-758 无指定文件或页RAP…………………………………………………… 2-338 035-759 无指定作业RAP………………………………………………………… 2-339 035-760 文件公共处理错误RAP………………………………………………… 2-339 035-761 文件其它处理错误RAP………………………………………………… 2-340 035-762 ISDN 期间线路切断RAP ……………………………………………… 2-340 036-xxx 传真参数036-500 非法PDRP 参数………………………………………………………… 2-341 036-501 非法RDPBP 参数……………………………………………………… 2-341 036-502 非法RDPBN 参数……………………………………………………… 2-342 036-503 非法RDCLP 参数……………………………………………………… 2-342 036-504 非法RDGR 参数………………………………………………………… 2-343 036-505 未定义响应……………………………………………………………… 2-343 036-506 不可协商………………………………………………………………… 2-344 036-507 在容量满时接收RDPBN ……………………………………………… 2-344 036-508 RDPBN 接收终端错误………………………………………………… 2-345 036-509 RDPBN 接收其它……………………………………………………… 2-345 036-510 RDGR 接收……………………………………………………………… 2-346 036-511 非法程序1551 RAP …………………………………………………… 2-346 036-512 非法CDS 参数………………………………………………………… 2-347。

施乐维修代码施乐维修代码1. 简介本文档旨在介绍施乐打印机维修代码的相关知识。

施乐维修代码是用于识别和解决打印机故障的一种特殊代码。

通过这些代码，用户可以快速定位并修复打印机的问题。

2. 代码列表下面是一些常见的施乐维修代码及其对应的故障：- U4-1000：打印机墨粉未安装或安装不当- U4-2000：墨粉不足，需要更换墨粉- E1-1000：打印机无法识别墨粉盒，请重新安装墨粉盒- E1-2000：墨粉盒与打印机的连接出现问题，请重新连接墨粉盒- E2-1000：打印机内部传感器检测到纸张卡住，请检查纸张并排除故障- E2-2000：打印机进纸器出现异常，请检查并清理进纸器- E3-1000：打印机正在进行清洁模式，请稍等片刻- E3-2000：打印机清洁模式出现异常，请重启打印机并重新尝试清洁操作- F1-1000：打印机出现固件更新错误，请重新执行固件更新操作- F1-2000：打印机固件版本不兼容，请升级至最新固件版本3. 使用方法施乐维修代码通常以报警或错误信息的形式显示在打印机的控制面板上。

当打印机出现故障时，用户可以根据显示的代码来判断故障原因，并尝试修复。

以下是使用施乐维修代码进行故障排查和修复的一般步骤：1. 根据打印机控制面板上显示的代码，查找对应的故障说明。

可以参考上述的代码列表。

2. 根据故障说明，确定故障的具体原因。

例如，如果是墨粉不足的错误码，则需要更换墨粉。

3. 根据故障原因，采取相应的修复措施。

例如，如果是墨粉安装不当的问题，需要重新安装墨粉。

4. 如果采取了修复措施后仍然无法解决故障，可以尝试重启打印机或联系施乐技术支持寻求进一步帮助。

4. 注意事项在使用施乐维修代码的过程中，需要注意以下事项：- 请确保仔细阅读并理解打印机控制面板上显示的故障代码及其说明，以避免错误的修复措施。

- 在进行任何修复操作之前，建议先查阅打印机的用户手册或施乐官方网站上的维修指南，以便正确操作。

打印机一般故障及解决办法激光打印机一般故障及解决办法激光打印机是一种精密的光（机）电一体的设备。

由于光学系统的复杂性和机械中运转部件甚多，以及电气的高自动化，当其维护和操作不善时，常常会出现一些故障。

环境影响：打印机使用环境温度过高，湿度过大和多尘时，易造成充电辊（PCR）本身击穿或放电时产生火花击穿感光鼓表面。

一般温度应在5-35℃，相对湿度在20-55%，供电电源波动小于10%，放置机器的工作台要求平稳无振动。

保养不善：长期使用而不对打印机进行清洁，产生的污染不仅会影响打印机品质，还会使打印机失效引发各种故障。

因此使用一段时间后，要对打印机易污染部件进行清洁保养，如光学部件、进纸部件、显影输出部件等。

操作不当：购买打印机后不仔细阅读说明或粗心大意，在使用时违反操作程序，如带电插拨接口电缆，或使用切口不平，受潮等不符合要求的纸导致卡纸。

人为故障：更换的打印机零件、消耗品不符合要求，或安装时用力过猛，损坏其它部件，从而造成新故障。

当打印机出现故障时，应当立即关机、切断电源，待对故障作出初步分析判断后，再进一步对打印机进行检查，以避免故障更加严重。

故障现象主要为：卡纸、印品质量异常、不能打印在正常范围内、不能自检打印、联机打印异常。

佳能喷墨打印机故障及维护一、打印时不出墨故障现象：BJ-10EX/SX打印机在联机或自检时，打印头有动作，但打印不出墨。

故障分析：这一情况发生，有多方面原因，包括BC-01喷头故障，清洁单元故障，电镀及电路板故障等，但在排除了喷头和电路板故障后，可以对BJ-10EX/SX打印机进行简单的维护．这里先介绍一下由用户可以自己进行处理的一种方法：先用一把镊子钳，将打印机的上盖打开，然后将打印机开机，在清洁单元上有一个小的方型的橡胶黑盒盖帽，它的功能是用来将打印头密封的，如果打印头没有被密封，在清洁单元对打印头进行清洗时，就不能够将墨水吸出，从而打印不出墨水。

先看这一个墨盒盖帽有没有脱落掉下，如果掉下，用镊子钳拿起它，并将它以竖直方向装到清洁单元的吸墨口上，直到它的挂勾扣入吸墨口上；如果发现墨盒盖帽还在清洁单元的吸墨口上，但其位置不是以竖直方向而是斜向或横向摆放，就用镊子钳将墨盒盖帽的位置放成竖直位置；在此之后，请将墨盒清洗几次就可以进行正常打印操作。
