美能达复印机代码大全美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。
可以按清除键清除计数：A3→A4→A5→B4→B5→Legal→信纸→11”*17” →11”*14”→发票→FLS卡纸计数器：同上手送→一纸盒→二纸盒→三纸盒→四纸盒→垂直传送→水平传送→出口→ADF送纸→ADF传送→ADF出口→ADF单张手送故障代码计数器：同上消耗品计数器同上IU → 鼓→ 载体→ 刮板→ 定影当IU，显影剂，刮板或定影达到设定值时主机显示M2 当鼓计数达到80K 时，显示M4设定电话：*：空格#：－美能达DI181代码作者：一只游虾2004-12-12 22:29:00)美能达DI181代码美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。
震旦故障代码输入“10871087”进入保养模式。
U000 输出机器状态报告U001 退出保养模式U002 设定出厂初始数据U003 设定维修电话号码U004 显示机器编号U005 无纸复印U018 显示ROM 校验和U019 显示ROM 版本U020 初始化所有数据U021 初始化计数器和模式设定U022 初始化备份存储器U024 格式化硬盘U030 检查电机工作情况U031 检查纸张传输开关U032 检查离合器工作情况U033 检查电磁铁工作情况U034 调节打印开始定时调节前端对位调节中线U035 设定folio 尺寸长度／宽度宽度U038 检查复印机盖板开关U051 调节纸张松紧度登录数据供纸数据U053 微调电机速度驱动电机出纸电机多边形电机U060 调节扫描仪输入特性U061 打开曝光灯U063 调节遮光位置U065 调节扫描仪放大倍率主扫描方向／辅助扫描方向U066 调节前端对位以扫描稿台玻璃上的原稿U067 调节中线以扫描稿台玻璃上的原稿U068 调节送稿器中原稿的扫描位置U070 调节送稿器放大倍率U071 调节送稿器扫描定时送稿器前端对位／送稿器后端对位U072 调节送稿器中线U073 检查扫描仪工作情况U074 调节送稿器输入亮度U076 执行送稿器自动调节U080 在省粉模式下调节浓度U089 输出MIP-PG 图案U091 检查遮光情况U092 自动调节扫描仪U093 设定曝光浓度等级文字和图片／文字／图片／传真模式下的文字／传真模式下的图片U099 初始化原稿尺寸U100 检查电源高压工作情况U101 设定高压成像时的显影偏压AC 组件频率成像时的显影偏压AC 组件负载成像时的显影移位偏压电势转印控制电压U109 显示感光鼓类型U110 检查／清除感光鼓计数U112 设定墨粉清扫操作墨粉清扫时间显影偏压定时U113 执行感光鼓清扫U130 显影剂初始设定U144 设定墨粉装入操作U150 检查墨粉传感器和开关U157 检查／清除显影驱动时间U158 检查显影计数U161 设定定影控制温度复印时的控制温度第一稳定定影温度第二稳定定影温度定影加热器M 的关闭时间大尺寸复印时的定影纠正温度中等尺寸复印时的定影纠正温度? 小尺寸复印时的定影纠正温度低温和低湿度时的定影温度增加值? 高温和高湿度时的定影温度减少值? 双面复印时的定影温度减少值U162 强制稳定定影U163 重置定影故障的数据U165 检查定影计数U196 打开定影加热器U198 设定定影相位控制U199 检查定影温度U200 打开所有LEDU201 初始化触摸面板U202 设定KMAS 主监视系统--------------------------------------------------------------------------------2 震旦复印机维修代码U203 检查送稿器的工作情况U204 设定是否安装了钥匙计数卡或钥匙计数器U206 设定是否安装了用户投币机U207 检查操作面板上按键的工作情况U208 为3000 张大容量纸盒设定纸张尺寸U236 为内置装订器的出纸部设定限量U237 设定装订器堆叠数量U243 检查送稿器电机、电磁铁和离合器的工作情况U244 检查送稿器各开关U245 检查信息U246 设定装订器纸张的松紧度小册子装订位置调节边对位指针停止位置U247 检查3000 张大容量纸盒和选购供纸盒的工作情况U249 检查选购装置的出纸U250 设定保养周期U251 检查／清除保养计数U252 设定地域U253 在单计数和双计数间切换U254 打开／关闭自动开始功能U255 设定自动清除时间U258 在检测到墨粉用尽时切换复印操作U260 更改复印计数定时U264 设定日期显示顺序U265 设定OEM 购买方代码U266 设定一定天数后自动删除文件U274 设定激光扫描仪装置类型U277 设定自动应用更改时间U326 设定黑线清洁指示U328 边出纸设定U330 在分页操作下设定进入堆叠模式的纸张数量U331 设定出纸U332 设定尺寸转换系数U341 为打印功能设定指定的供纸位置U342 设定出纸限制U343 在双面／单面复印模式间切换U344 设定预热／节能模式U345 设定保养到期指示值U346 设定睡眠模式操作U402 调节图像打印的预留装订边U403 调节稿台玻璃上的原稿扫描预留装订边U404 调节送稿器中的原稿扫描预留装订边U407 调节内存图像打印前端对位U504 初始化扫描仪NICU505 设定数据基本辅助U506 设定超时U508 设定LDAPU901 检查／清除各供纸位置的复印计数U902 检查／清除装订器打孔计数U903 检查／清除卡纸计数U904 检查／清除故障显示计数U905 检查／清除选购件装置的计数U906 重置部分操作控制U908 更改总计数值U910 清除覆盖率数据U911 检查／清除各种纸张尺寸的复印计数U917 设定备份数据读／写U920 检查复印计数U925 检查／清除系统错误计数U926 重写FAX 程序U927 清除所有复印计数和机器使用寿命计数U928 检查机器使用寿命计数U941 设定优先供纸盒的优先缩放倍率U960 输出机器使用的环境表U988 ID 代码扫描仪计数模式设定U989 硬盘ScandiskU990 检查／清除曝光灯亮起时间U991 检查／清除扫描仪计数U993 输出VTC-PG 图案。
、美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。
C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。
C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
科美故障代码.txt33学会宽容，意味着成长，秀木出木可吸纳更多的日月风华，舒展茁壮而更具成熟的力量。
耐力，是一种不显山石露水的执着；是一种不惧风不畏雨的坚忍；是一种不图名不图利的忠诚。
柯美复印机维修代码和维修模式(2010-07-25 10:59:41)标签：柯美维修资料it美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。
C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续 3.5 秒钟输出高电平(HIGH) 信号。
• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。
C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环： 20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。

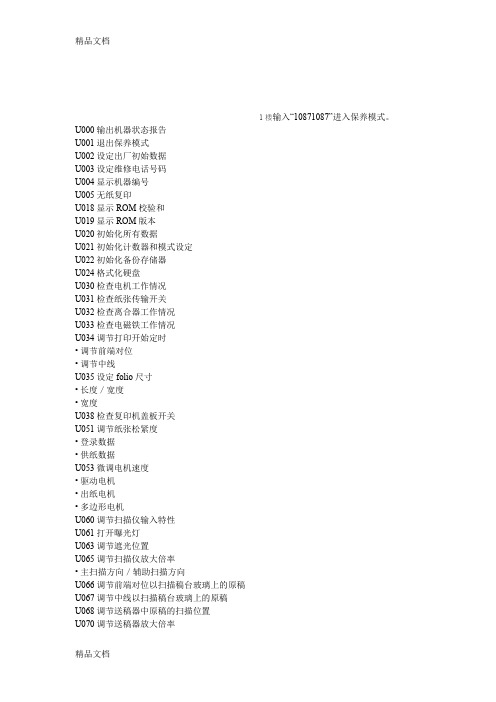

1楼输入“10871087”进入保养模式。
U000 输出机器状态报告U001 退出保养模式U002 设定出厂初始数据U003 设定维修电话号码U004 显示机器编号U005 无纸复印U018 显示 ROM 校验和U019 显示 ROM 版本U020 初始化所有数据U021 初始化计数器和模式设定U022 初始化备份存储器U024 格式化硬盘U030 检查电机工作情况U031 检查纸张传输开关U032 检查离合器工作情况U033 检查电磁铁工作情况U034 调节打印开始定时•调节前端对位•调节中线U035 设定 folio 尺寸•长度／宽度•宽度U038 检查复印机盖板开关U051 调节纸张松紧度•登录数据•供纸数据U053 微调电机速度•驱动电机•出纸电机•多边形电机U060 调节扫描仪输入特性U061 打开曝光灯U063 调节遮光位置U065 调节扫描仪放大倍率•主扫描方向／辅助扫描方向U066 调节前端对位以扫描稿台玻璃上的原稿U067 调节中线以扫描稿台玻璃上的原稿U068 调节送稿器中原稿的扫描位置U070 调节送稿器放大倍率U071 调节送稿器扫描定时•送稿器前端对位／送稿器后端对位U072 调节送稿器中线U073 检查扫描仪工作情况U074 调节送稿器输入亮度U076 执行送稿器自动调节U080 在省粉模式下调节浓度U089 输出 MIP-PG 图案U091 检查遮光情况U092 自动调节扫描仪U093 设定曝光浓度等级•文字和图片／文字／图片／传真模式下的文字／传真模式下的图片U099 初始化原稿尺寸U100 检查电源高压工作情况U101 设定高压•成像时的显影偏压 AC 组件频率•成像时的显影偏压 AC 组件负载•成像时的显影移位偏压电势•转印控制电压U109 显示感光鼓类型U110 检查／清除感光鼓计数U112 设定墨粉清扫操作•墨粉清扫时间•显影偏压定时U113 执行感光鼓清扫U130 显影剂初始设定U144 设定墨粉装入操作U150 检查墨粉传感器和开关U157 检查／清除显影驱动时间U158 检查显影计数U161 设定定影控制温度•复印时的控制温度•第一稳定定影温度•第二稳定定影温度•定影加热器 M 的关闭时间•大尺寸复印时的定影纠正温度•中等尺寸复印时的定影纠正温度•小尺寸复印时的定影纠正温度•低温和低湿度时的定影温度增加值•高温和高湿度时的定影温度减少值•双面复印时的定影温度减少值U162 强制稳定定影U163 重置定影故障的数据U165 检查定影计数U196 打开定影加热器U198 设定定影相位控制U199 检查定影温度U200 打开所有 LEDU201 初始化触摸面板U202 设定 KMAS 主监视系统2楼U203 检查送稿器的工作情况U204 设定是否安装了钥匙计数卡或钥匙计数器U206 设定是否安装了用户投币机U207 检查操作面板上按键的工作情况U208 为 3000 张大容量纸盒设定纸张尺寸U236 为内置装订器的出纸部设定限量U237 设定装订器堆叠数量U243 检查送稿器电机、电磁铁和离合器的工作情况U244 检查送稿器各开关U245 检查信息U246 设定装订器•纸张的松紧度•小册子装订位置调节•边对位指针停止位置U247 检查 3000 张大容量纸盒和选购供纸盒的工作情况U249 检查选购装置的出纸U250 设定保养周期U251 检查／清除保养计数U252 设定地域U253 在单计数和双计数间切换U254 打开／关闭自动开始功能U255 设定自动清除时间U258 在检测到墨粉用尽时切换复印操作U260 更改复印计数定时U264 设定日期显示顺序U265 设定 OEM 购买方代码U266 设定一定天数后自动删除文件U274 设定激光扫描仪装置类型U277 设定自动应用更改时间U326 设定黑线清洁指示U328 边出纸设定U330 在分页操作下设定进入堆叠模式的纸张数量U331 设定出纸U332 设定尺寸转换系数U341 为打印功能设定指定的供纸位置U342 设定出纸限制U343 在双面／单面复印模式间切换U344 设定预热／节能模式U345 设定保养到期指示值U346 设定睡眠模式操作U402 调节图像打印的预留装订边U403 调节稿台玻璃上的原稿扫描预留装订边U404 调节送稿器中的原稿扫描预留装订边U407 调节内存图像打印前端对位U504 初始化扫描仪 NICU505 设定数据基本辅助U506 设定超时U508 设定 LDAPU901 检查／清除各供纸位置的复印计数U902 检查／清除装订器打孔计数U903 检查／清除卡纸计数U904 检查／清除故障显示计数U905 检查／清除选购件装置的计数U906 重置部分操作控制U908 更改总计数值U910 清除覆盖率数据U911 检查／清除各种纸张尺寸的复印计数U917 设定备份数据读／写U920 检查复印计数U925 检查／清除系统错误计数U926 重写 FAX 程序U927 清除所有复印计数和机器使用寿命计数U928 检查机器使用寿命计数U941 设定优先供纸盒的优先缩放倍率U960 输出机器使用的环境表U988 ID 代码扫描仪计数模式设定U989 硬盘 ScandiskU990 检查／清除曝光灯亮起时间U991 检查／清除扫描仪计数U993 输出 VTC-PG 图案。
震旦复印机维修代码 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】1楼U000输出机器状态报告U001退出保养模式U002设定出厂初始数据U003设定维修电话号码U004显示机器编号U005无纸复印U018显示ROM校验和U019显示ROM版本U020初始化所有数据U021初始化计数器和模式设定U022初始化备份存储器U024格式化硬盘U030检查电机工作情况U031检查纸张传输开关U032检查离合器工作情况U033检查电磁铁工作情况U034调节打印开始定时调节前端对位调节中线U035设定folio尺寸长度／宽度宽度U038检查复印机盖板开关U051调节纸张松紧度登录数据供纸数据U053微调电机速度驱动电机出纸电机多边形电机U060调节扫描仪输入特性U061打开曝光灯U063调节遮光位置U065调节扫描仪放大倍率主扫描方向／辅助扫描方向U066调节前端对位以扫描稿台玻璃上的原稿U067调节中线以扫描稿台玻璃上的原稿U068调节送稿器中原稿的扫描位置U070调节送稿器放大倍率U071调节送稿器扫描定时送稿器前端对位／送稿器后端对位U072调节送稿器中线U073检查扫描仪工作情况U074调节送稿器输入亮度U076执行送稿器自动调节U080在省粉模式下调节浓度U089输出MIP-PG图案U091检查遮光情况U092自动调节扫描仪U093设定曝光浓度等级文字和图片／文字／图片／传真模式下的文字／传真模式下的图片U099初始化原稿尺寸U100检查电源高压工作情况U101设定高压成像时的显影偏压AC组件频率成像时的显影偏压AC组件负载成像时的显影移位偏压电势转印控制电压U109显示感光鼓类型U110检查／清除感光鼓计数U112设定墨粉清扫操作墨粉清扫时间显影偏压定时U113执行感光鼓清扫U130显影剂初始设定U144设定墨粉装入操作U150检查墨粉传感器和开关U157检查／清除显影驱动时间U158检查显影计数U161设定定影控制温度复印时的控制温度第一稳定定影温度第二稳定定影温度定影加热器M的关闭时间大尺寸复印时的定影纠正温度中等尺寸复印时的定影纠正温度小尺寸复印时的定影纠正温度低温和低湿度时的定影温度增加值高温和高湿度时的定影温度减少值双面复印时的定影温度减少值U162强制稳定定影U163重置定影故障的数据U165检查定影计数U196打开定影加热器U198设定定影相位控制U199检查定影温度U200打开所有LEDU201初始化触摸面板U202设定KMAS主监视系统2楼U203检查送稿器的工作情况U204设定是否安装了钥匙计数卡或钥匙计数器U206设定是否安装了用户投币机U207检查操作面板上按键的工作情况U208为3000张大容量纸盒设定纸张尺寸U236为内置装订器的出纸部设定限量U237设定装订器堆叠数量U243检查送稿器电机、电磁铁和离合器的工作情况U244检查送稿器各开关U245检查信息U246设定装订器纸张的松紧度小册子装订位置调节边对位指针停止位置U247检查3000张大容量纸盒和选购供纸盒的工作情况U249检查选购装置的出纸U250设定保养周期U251检查／清除保养计数U252设定地域U253在单计数和双计数间切换U254打开／关闭自动开始功能U255设定自动清除时间U258在检测到墨粉用尽时切换复印操作U260更改复印计数定时U264设定日期显示顺序U265设定OEM购买方代码U266设定一定天数后自动删除文件U274设定激光扫描仪装置类型U277设定自动应用更改时间U326设定黑线清洁指示U328边出纸设定U330在分页操作下设定进入堆叠模式的纸张数量U331设定出纸U332设定尺寸转换系数U341为打印功能设定指定的供纸位置U342设定出纸限制U343在双面／单面复印模式间切换U344设定预热／节能模式U345设定保养到期指示值U346设定睡眠模式操作U402调节图像打印的预留装订边U403调节稿台玻璃上的原稿扫描预留装订边U404调节送稿器中的原稿扫描预留装订边U407调节内存图像打印前端对位U504初始化扫描仪NICU505设定数据基本辅助U506设定超时U508设定LDAPU901检查／清除各供纸位置的复印计数U902检查／清除装订器打孔计数U903检查／清除卡纸计数U904检查／清除故障显示计数U905检查／清除选购件装置的计数U906重置部分操作控制U908更改总计数值U910清除覆盖率数据U911检查／清除各种纸张尺寸的复印计数U917设定备份数据读／写U920检查复印计数U925检查／清除系统错误计数U926重写FAX程序U927清除所有复印计数和机器使用寿命计数U928检查机器使用寿命计数U941设定优先供纸盒的优先缩放倍率U960输出机器使用的环境表U988ID代码扫描仪计数模式设定U989硬盘ScandiskU990检查／清除曝光灯亮起时间U991检查／清除扫描仪计数U993输出VTC-PG图案。
柯美BizhubC200C210震旦ADC218彩色复印机故障代码柯美Bizhub C200/C210震旦AD C218彩色复印机故障代码：一、警告代码：本机的CPU 会执行自诊断功能，它一旦检测到故障，则会在控制面板上显示相应的警告代码和维修保养提醒标记。
警告代码列表：如果出现图像稳定故障，则会显示对应的警告代码。
1. P-5 IDC 传感器（前）故障3. P-6：青色成像单元故障；4. P-7：品红色成像单元故障；5. P-8：黄色成像单元故障；*1：故障传感器检查步骤：①打开前门，然后开启机器的主电源开关。
②通过维修模式调用[Sensor Check] （传感器检查）画面至屏幕。
(有关如何显示的详情，请参见“调整／设置”。
)③关闭前门，然后启动\[Stabilization] （稳定）。
④在稳定处理序列期间，请检查相位检测传感器（彩色PC驱动主／副传感器）的数值是否发生变化。
⑤如果数值没有变化，则说明传感器出现故障。
*1：故障传感器检查步骤：①打开前门，然后开启机器的主电源开关。
②通过维修模式调用[Sensor Check] （传感器检查）画面至屏幕。
(有关如何显示的详情，请参见“调整／设置”。
)③关闭前门，然后启动\[Stabilization] （稳定）。
④在稳定处理序列期间，请检查相位检测传感器（黑白PC驱动主／副传感器）的数值是否发生变化。
⑤如果数值没有变化，则说明传感器出现故障。
本机的CPU会执行自诊断功能，它一旦检测到故障，则会在控制面板上显示相应的故障代码。
·由于机器无法通过软件控制处理任务，因此在控制面板上显示中止代码。
·系统程序被中止时，机器会试图自动重新启动该程序。
如果重新启动程序失败，请检查或更换电气组件，单元，四、故障重置：根据故障代码的等级不同会采用不同的故障重置步骤。
故障重置步骤列表：A级重置步骤：在出现故障时，即使关闭再打开主电源开关，或打开再关闭前门，也无法清除状态的情况下使用。
、美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。
C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。
C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
柯美Bizhub C200/C210/震旦AD C218彩色复印机维修模式功能树(菜单)
一、维修模式功能设置步骤:
注：确保维修模式功能设置步骤的足够安全性。
切勿让与维修作业无关的未经许可的人员看到。
A.步骤:
1. 按Utility/Counter（效用／计数器）键。
2. 触摸[Check Details]（检查详情）。
3. 依次按以下按键：Stop（停止）→0→0→Stop（停止）→0→1
注：
·如果在[Security Settings]（安全设置）下选择[CE Authentication](CE认证）（在维修模式中），则必须用CE密码进行认证。
输入8位的CE密码，然后触摸\[END]（结束）。
(CE密码的初始设置为“92729272”）。
·切勿遗忘CE密码，如果遗CE密码，有必要更换新的RAMU电路板，并联络KMBT的负责人员。
·输入的维修代码显示为“?”。
4. 维修模式菜单出现：
注：
·请务必更改CE密码的默认值。
·关于更改CE密码的步骤，请参见安全设置。
B. 退出
·触摸[OK]（确定）键。
注：在维修模式中改变设置值时，务必关闭主电源，然后再将其开启。
C. 在维修模式功能中改变设置值：
·使用[+]/[-]键输入或改变设置值。
·使用数字键小键盘输入设置值。
[若要改变设置值，请先按Clear（清除）键，然后再输入]
二、维修模式功能树：。
1楼输入“10871087”进入保养模式。
U000 输出机器状态报告U001 退出保养模式U002 设定出厂初始数据U003 设定维修电话号码U004 显示机器编号U005 无纸复印U018 显示 ROM 校验和U019 显示 ROM 版本U020 初始化所有数据U021 初始化计数器和模式设定U022 初始化备份存储器U024 格式化硬盘U030 检查电机工作情况U031 检查纸张传输开关U032 检查离合器工作情况U033 检查电磁铁工作情况U034 调节打印开始定时•调节前端对位•调节中线U035 设定 folio 尺寸•长度／宽度•宽度U038 检查复印机盖板开关U051 调节纸张松紧度•登录数据•供纸数据U053 微调电机速度•驱动电机•出纸电机•多边形电机U060 调节扫描仪输入特性U061 打开曝光灯U063 调节遮光位置U065 调节扫描仪放大倍率•主扫描方向／辅助扫描方向U066 调节前端对位以扫描稿台玻璃上的原稿U067 调节中线以扫描稿台玻璃上的原稿U068 调节送稿器中原稿的扫描位置U070 调节送稿器放大倍率U071 调节送稿器扫描定时•送稿器前端对位／送稿器后端对位U072 调节送稿器中线U073 检查扫描仪工作情况U074 调节送稿器输入亮度U076 执行送稿器自动调节U080 在省粉模式下调节浓度U089 输出 MIP-PG 图案U091 检查遮光情况U092 自动调节扫描仪U093 设定曝光浓度等级•文字和图片／文字／图片／传真模式下的文字／传真模式下的图片U099 初始化原稿尺寸U100 检查电源高压工作情况U101 设定高压•成像时的显影偏压 AC 组件频率•成像时的显影偏压 AC 组件负载•成像时的显影移位偏压电势•转印控制电压U109 显示感光鼓类型U110 检查／清除感光鼓计数U112 设定墨粉清扫操作•墨粉清扫时间•显影偏压定时U113 执行感光鼓清扫U130 显影剂初始设定U144 设定墨粉装入操作U150 检查墨粉传感器和开关U157 检查／清除显影驱动时间U158 检查显影计数U161 设定定影控制温度•复印时的控制温度•第一稳定定影温度•第二稳定定影温度•定影加热器 M 的关闭时间•大尺寸复印时的定影纠正温度•中等尺寸复印时的定影纠正温度•小尺寸复印时的定影纠正温度•低温和低湿度时的定影温度增加值•高温和高湿度时的定影温度减少值•双面复印时的定影温度减少值U162 强制稳定定影U163 重置定影故障的数据U165 检查定影计数U196 打开定影加热器U198 设定定影相位控制U199 检查定影温度U200 打开所有 LEDU201 初始化触摸面板U202 设定 KMAS 主监视系统2楼U203 检查送稿器的工作情况U204 设定是否安装了钥匙计数卡或钥匙计数器U206 设定是否安装了用户投币机U207 检查操作面板上按键的工作情况U208 为 3000 张大容量纸盒设定纸张尺寸U236 为内置装订器的出纸部设定限量U237 设定装订器堆叠数量U243 检查送稿器电机、电磁铁和离合器的工作情况U244 检查送稿器各开关U245 检查信息U246 设定装订器•纸张的松紧度•小册子装订位置调节•边对位指针停止位置U247 检查 3000 张大容量纸盒和选购供纸盒的工作情况U249 检查选购装置的出纸U250 设定保养周期U251 检查／清除保养计数U252 设定地域U253 在单计数和双计数间切换U254 打开／关闭自动开始功能U255 设定自动清除时间U258 在检测到墨粉用尽时切换复印操作U260 更改复印计数定时U264 设定日期显示顺序U265 设定 OEM 购买方代码U266 设定一定天数后自动删除文件U274 设定激光扫描仪装置类型U277 设定自动应用更改时间U326 设定黑线清洁指示U328 边出纸设定U330 在分页操作下设定进入堆叠模式的纸张数量U331 设定出纸U332 设定尺寸转换系数U341 为打印功能设定指定的供纸位置U342 设定出纸限制U343 在双面／单面复印模式间切换U344 设定预热／节能模式U345 设定保养到期指示值U346 设定睡眠模式操作U402 调节图像打印的预留装订边U403 调节稿台玻璃上的原稿扫描预留装订边U404 调节送稿器中的原稿扫描预留装订边U407 调节内存图像打印前端对位U504 初始化扫描仪 NICU505 设定数据基本辅助U506 设定超时U508 设定 LDAPU901 检查／清除各供纸位置的复印计数U902 检查／清除装订器打孔计数U903 检查／清除卡纸计数U904 检查／清除故障显示计数U905 检查／清除选购件装置的计数U906 重置部分操作控制U908 更改总计数值U910 清除覆盖率数据U911 检查／清除各种纸张尺寸的复印计数U917 设定备份数据读／写U920 检查复印计数U925 检查／清除系统错误计数U926 重写 FAX 程序U927 清除所有复印计数和机器使用寿命计数U928 检查机器使用寿命计数U941 设定优先供纸盒的优先缩放倍率U960 输出机器使用的环境表U988 ID 代码扫描仪计数模式设定U989 硬盘 ScandiskU990 检查／清除曝光灯亮起时间U991 检查／清除扫描仪计数U993 输出 VTC-PG 图案。
