组装超外差式调幅收音机

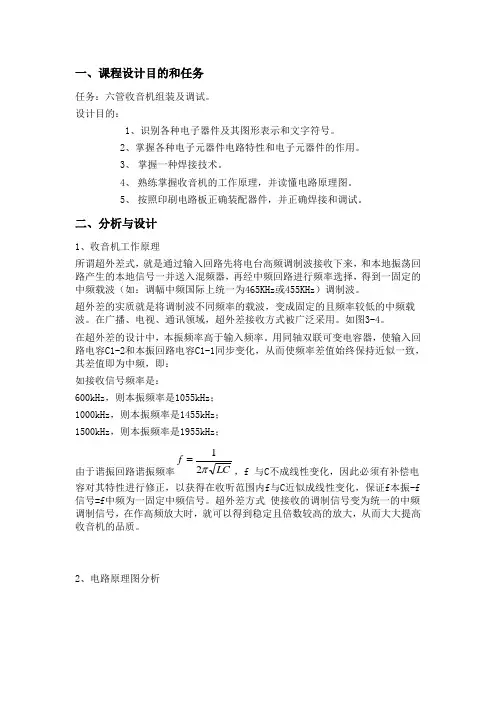

一、课程设计目的和任务任务：六管收音机组装及调试。

设计目的：1、识别各种电子器件及其图形表示和文字符号。

2、掌握各种电子元器件电路特性和电子元器件的作用。

3、 掌握一种焊接技术。

4、 熟练掌握收音机的工作原理，并读懂电路原理图。

5、 按照印刷电路板正确装配器件，并正确焊接和调试。

二、分析与设计1、收音机工作原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz 或455KHz ）调制波。

超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。

在广播、电视、通讯领域，超外差接收方式被广泛采用。

如图3-4。

在超外差的设计中，本振频率高于输入频率。

用同轴双联可变电容器，使输入回路电容C1-2和本振回路电容C1-1同步变化，从而使频率差值始终保持近似一致，其差值即为中频，即： 如接收信号频率是：600kHz ，则本振频率是1055kHz ； 1000kHz ，则本振频率是1455kHz ； 1500kHz ，则本振频率是1955kHz ；由于谐振回路谐振频率LC f π21=，f 与C 不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f 与C 近似成线性变化，保证f 本振-f 信号=f 中频为一固定中频信号。

超外差方式 使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。

2、电路原理图分析3、3、详细设计（1）元件说明【2】①电阻：在本次课程设计中可以根据色差法对11个电阻进行分类。

具体方法如下：棕红橙黄绿蓝紫灰白黑金银1 2 3 4 5 6 7 8 9 0 5% 10%电阻值计算方法：在实物电阻中，第一二种颜色所对应的数字代表电阻值的前两位数字，最后一种颜色所对应的数字代表电阻值中从第三位开始数，“0”的个数。

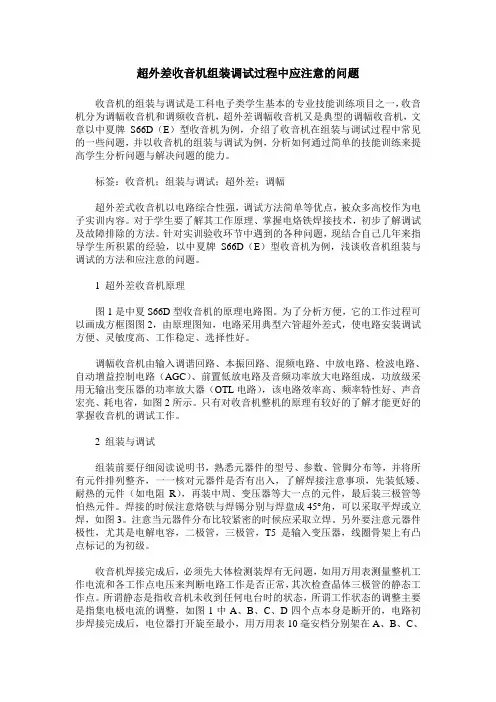

超外差收音机组装调试过程中应注意的问题收音机的组装与调试是工科电子类学生基本的专业技能训练项目之一，收音机分为调幅收音机和调频收音机，超外差调幅收音机又是典型的调幅收音机，文章以中夏牌S66D（E）型收音机为例，介绍了收音机在组装与调试过程中常见的一些问题，并以收音机的组装与调试为例，分析如何通过简单的技能训练来提高学生分析问题与解决问题的能力。

标签：收音机；组装与调试；超外差；调幅超外差式收音机以电路综合性强，调试方法简单等优点，被众多高校作为电子实训内容。

对于学生要了解其工作原理、掌握电烙铁焊接技术，初步了解调试及故障排除的方法。

针对实训验收环节中遇到的各种问题，现结合自己几年来指导学生所积累的经验，以中夏牌S66D（E）型收音机为例，浅谈收音机组装与调试的方法和应注意的问题。

1 超外差收音机原理图1是中夏S66D型收音机的原理电路图。

为了分析方便，它的工作过程可以画成方框图图2，由原理图知，电路采用典型六管超外差式，使电路安装调试方便、灵敏度高、工作稳定、选择性好。

调幅收音机由输入调谐回路、本振回路、混频电路、中放电路、检波电路、自动增益控制电路（AGC）、前置低放电路及音频功率放大电路组成，功放级采用无输出变压器的功率放大器（OTL电路），该电路效率高、频率特性好、声音宏亮、耗电省，如图2所示。

只有对收音机整机的原理有较好的了解才能更好的掌握收音机的调试工作。

2 组装与调试组装前要仔细阅读说明书，熟悉元器件的型号、参数、管脚分布等，并将所有元件排列整齐，一一核对元器件是否有出入，了解焊接注意事项，先装低矮、耐热的元件（如电阻R），再装中周、变压器等大一点的元件，最后装三极管等怕热元件。

焊接的时候注意烙铁与焊锡分别与焊盘成45°角，可以采取平焊或立焊，如图3。

注意当元器件分布比较紧密的时候应采取立焊。

另外要注意元器件极性，尤其是电解电容，二极管，三极管，T5是输入变压器，线圈骨架上有凸点标记的为初级。

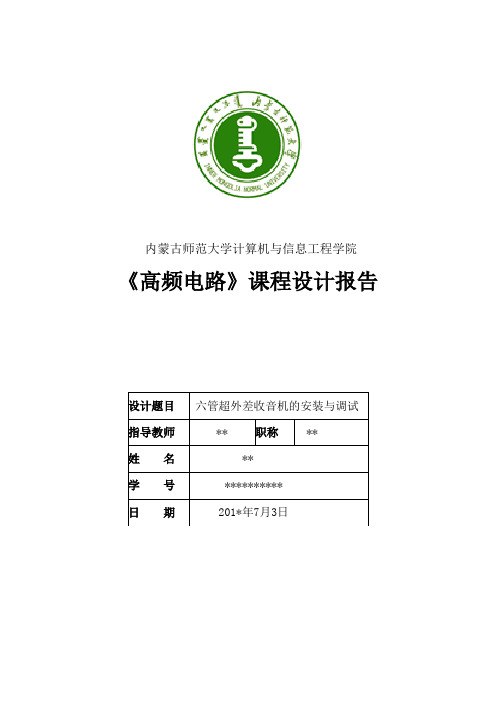

内蒙古师范大学计算机与信息工程学院《高频电路》课程设计报告设计题目六管超外差收音机的安装与调试指导教师** 职称**姓名**学号**********日期201*年7月3日六管超外差收音机的组装及调试计算机与信息工程学院**级*** ****指导教师**讲师摘要本文结合在组装收音机过程中所用到的分立器件，分析了各自的作用。

在完成组装过程中具体分析了超外差收音机从接收到混频，选频，中放，低放，检波等各个环节的的工作原理及其优势。

后期调试主要解决对中频的调整问题，从而加深对此类无线电通信的认识。

关键词六管收音机；工作原理；调试收音机作为一种最常见的无线接收装置，其工作原理涉及无线通信最基本的几个环节，因此它的原理在无线通信领域有着代表性。

而超外差收音机，作为实用的产品，克服了直放收音机在应用中的缺点，成了无线接收机的典范。

以下以六管朝外差收音机做出具体分析。

1 元器件说明①磁性天线，它的作用是接收电磁波。

磁性天线由一个铁氧体磁棒和线围绕组组成，对电磁波的吸收能力很强。

另外线圈绕组内能够感应出比较高的高频电压，所以磁性天线兼有放大高频传号的作用。

此外，磁性天线还有较强的方向性，能够提高收音机的抗干扰能力。

②中频变压器（俗称中周），是超外差式晶体管收音机中特有的一种具有固定谐振回路的变压器，其谐振回路在一定范围内可微调，以使接入电路后能达到稳定的谐振频率（465kHz）。

它的微调借助于磁心的相对位置的变化来完成。

本试验中有红，白，黑三只。

（红色）中周型号为LF10T2做振荡线圈使用、（白色）T3中周做第一级中放使用、（黑色）中周T4做二级中放使用，它们的位置不能随意调换。

③ T5为输入变压器，它主要用于音频放大电路中，它需要有很宽的工作频率范围以保证信号的失真最小。

它还要通过阻抗匹配使信号源与负载的阻抗相匹配，以获得最大的功率输出，因此安装时不能装反。

④三极管起放大作用，9018适合于高频功放，放大倍数约为120； 9013属于中功率三极管放大倍数大约为180；9014为低频功放，放大倍数约等于250。

电子工艺实习---超外差式收音机的安装与调试一、实习目的1. 掌握超外差式收音机的工作原理2. 掌握超外差式收音机的安装与调试技术二、工作原理（一）收音机的基本工作原理超外差式收音机方框图如图1：它是由天线、输入回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等部分组成。

从天线（磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上）接收到的许多广播电台的高频信号，通过输入回路（为并联谐振回路，具有选频作用）选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。

在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律（调制信号即声音）并未改变。

变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。

9018-2(S66D)收音机电原理图如图2所示:色点与放大倍数的关系色点放大倍数红 10~25 橙 25~40 黄 40~55 绿 55~80 蓝 80~120 紫 120~180灰 180~270 白 270~400三、S66收音机各部分电路工作原理(一) 、输入回路1、输入电路的作用：从天线到收音机第一级放大器之间的电路称为输入电路，它的作用是从天线感应到的各种信号中把需要的信号选择出来，并传送到下一级电路，同时把其他不需要的信号有效地加以抑制。

2、输入电路的组成和工作原理：输人回路是一个由可变电容器C1、输入调谐线圈L1组成LC並联调谐回路，其作用是从天线接收到的许多频率的信号中,选择出欲收听的电台信号。

被选出的电台信号，再由L2耦合到第一级晶体管的基极。

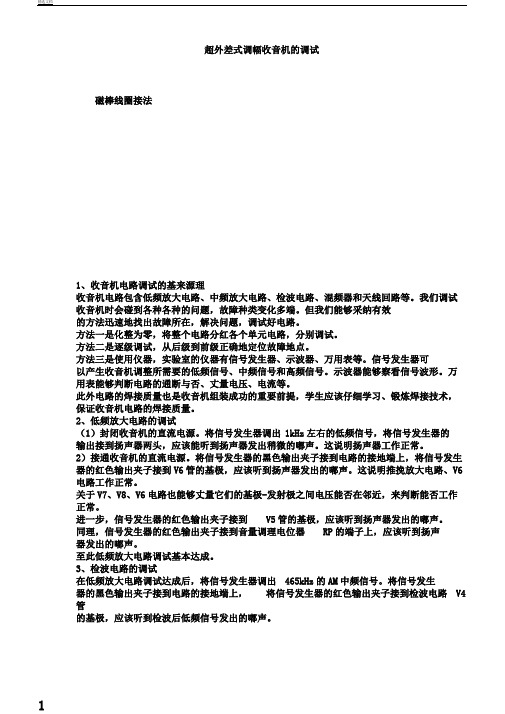

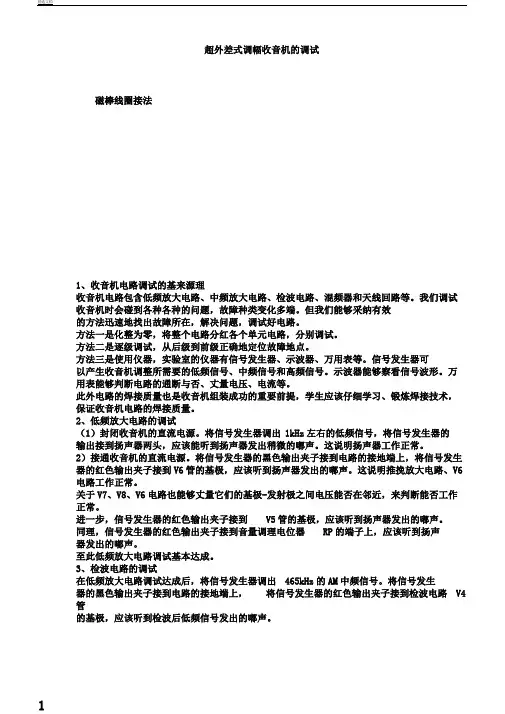

超外差式调幅收音机的调试磁棒线圈接法1、收音机电路调试的基来源理收音机电路包含低频放大电路、中频放大电路、检波电路、混频器和天线回路等。

我们调试收音机时会碰到各种各种的问题，故障种类变化多端。

但我们能够采纳有效的方法迅速地找出故障所在，解决问题，调试好电路。

方法一是化整为零，将整个电路分红各个单元电路，分别调试。

方法二是逐级调试，从后级到前级正确地定位故障地点。

方法三是使用仪器，实验室的仪器有信号发生器、示波器、万用表等。

信号发生器可以产生收音机调整所需要的低频信号、中频信号和高频信号。

示波器能够察看信号波形。

万用表能够判断电路的通断与否、丈量电压、电流等。

此外电路的焊接质量也是收音机组装成功的重要前提，学生应该仔细学习、锻炼焊接技术，保证收音机电路的焊接质量。

2、低频放大电路的调试（1）封闭收音机的直流电源。

将信号发生器调出 1kHz左右的低频信号，将信号发生器的输出接到扬声器两头，应该能听到扬声器发出稍微的嘟声。

这说明扬声器工作正常。

2）接通收音机的直流电源。

将信号发生器的黑色输出夹子接到电路的接地端上，将信号发生器的红色输出夹子接到V6管的基极，应该听到扬声器发出的嘟声。

这说明推挽放大电路、V6电路工作正常。

关于V7、V8、V6电路也能够丈量它们的基极-发射极之间电压能否在邻近，来判断能否工作正常。

进一步，信号发生器的红色输出夹子接到V5管的基极，应该听到扬声器发出的嘟声。

同理，信号发生器的红色输出夹子接到音量调理电位器RP的端子上，应该听到扬声器发出的嘟声。

至此低频放大电路调试基本达成。

3、检波电路的调试在低频放大电路调试达成后，将信号发生器调出465kHz的AM中频信号。

将信号发生器的黑色输出夹子接到电路的接地端上，将信号发生器的红色输出夹子接到检波电路V4管的基极，应该听到检波后低频信号发出的嘟声。

4、中屡次率的调整电路板上V2集电极处留有一个用于丈量静态电流的缺口，注意要将其用焊锡焊通。

实验20 超外差式收音机的安装与调试一、实验目的1．理解超外差式收音机的工作原理及主要调试原理。

2．学习和掌握超外差式收音机的安装技术和调试方法。

二、实验原理图 1.20.1 是超外差式晶体管收音机电路的方框图和各级信号的波形图。

从天线接收到的高频调幅信号输入到变频级，经过变频后从变频器输出一调幅中频信号，送入中放级进行放大（中放一般有两级，是对固定中频频率进行放大的调谐放大器，所以它的放大倍数和选频特性都可以做得比较理想）；再把放大了的中频信号送入检波级检出音频信号；检波级输出的音频信号还需要经过低放级放大，然后去激励功率输出级输出足够的功率去推动喇叭发声。

一台超外差式收音机安装完毕以后，还需要进行仔细的调试。

这主要包括直流工作点的调试、中频的调试和统调跟踪三部分。

1．直流工作点的调试在晶体管收音机电路中，由于各级的功能不同，各级晶体管的直流工作点也就不同。

变频级包括混频电路和振荡电路两部分。

从混频的要求来考虑，晶体管应工作在非线性区，工作电流要小。

但混频级还要求对中频信号有一定的放大作用，因而工作电流不能太小。

所以，混频电路的工作电流一般取 0.3~0.5mA 。

对振荡电路而言，工作电流大一些可使振荡电压强一些，从而提高变频增益。

但振荡电压太强了会使振荡波形失真，谐波成分增加，反而使变频增益下降，并使混频噪声大大增强，所以振荡电路的工作电流一般取 0.5~0.8mA 。

在一般的收音机实验电路中，振荡电路与混频电路合用一只晶体管，变频级的工作电流同时兼顾混频与振荡的要求，这一级的工作电流应取折中值，一般为 0.4~0.6mA 。

中放电路一般有二级。

第一级中放要起自动增益控制作用，工作点应选在非线性区，工作电流一般取 0.4~0.6mA 。

这样加入自动增益控制后不易失真，效果也明显。

第二级中放要有足够的功率增益，工作电流应适当取大一点，一般取 0.6~0.8mA 。

低放级的输入信号是从检波级送来的音频信号，幅度不大，所以该级的工作电流一般取1.2~2.5mA 。

（二 〇 一 六 年 一 月课程设计报告 学校代码： 10128学 号：************题 目：超外差式调频（FM ）收音机（硬件部分）学生姓名：学 院：信息工程学院系 别：电子系班 级：电子13-1****：***目录第一部分调频收音机原理及电路组成 (1)一、调频收音机原理 (1)1频率调制 (1)2 调频收音机原理 (2)二、调频收音机电路组成 (2)三、调频收音机主要芯片 (3)（一）调频高频/混频电路TA7358AP (3)（二）中频放大器MC1350 (4)（三）运算放大器TL082 (7)（四）乘法器MC1496 (8)（五）音频功放LM386 (9)第二部分调频收音机的个单元电路设计与电路功能验证 (11)一、高频及混频电路设计与电路功能验证 (11)（一）高频及混频电路 (11)（二）混频数据及数据结果分析 (12)二、中频放大电路设计与电路功能验证 (13)（一）中频放大电路 (13)（二）中放数据及数据结果分析 (14)三、鉴频及低频放大电路设计与电路功能验证 (14)（一）鉴频及低频放大电路设计 (14)（二）鉴频及低放数据及数据结果分析 (15)第三部分单元电路级联与收音机效果验收 (16)一、收音机效果验收 (16)三、课程设计体会及建议 (16)第一部分 调频收音机原理及电路组成一、调频收音机原理1频率调制调频（FM ）是用音频信号去调制高频载波的频率，使高频载波的瞬时频率随调制信号而有规律的变化，载波的幅度保持不变。

已调波频率变化的大小由调制信号的大小决定，变化的周期由调制信号的频率决定。

已调波的振幅保持不变。

调频波的波形，就像是个被压缩得不均匀的弹簧，调频波用英文字母FM 表示。

设调制信号为：t Ω=ΩΩcos U )t (U m载波信号为：t C C C ωcos U )t (U =调频时，载波电压振幅度Ucm 不变，而载波瞬时间频率则随调制信号规律变化，即为：）（t t U K t C C C C ωωωω∆+=+=Ω)()(f 式中C ω为载波角频率，又称为调频波中心频率；f K 为比例常数表示载波频率变化随调制信号变化的程度大小。

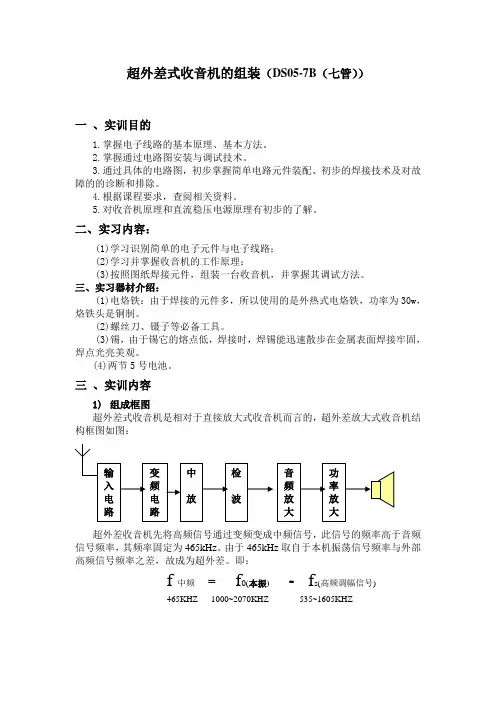

超外差式收音机的组装（DS05-7B（七管））一、实训目的1.掌握电子线路的基本原理、基本方法。

2.掌握通过电路图安装与调试技术。

3.通过具体的电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的的诊断和排除。

4.根据课程要求，查阅相关资料。

5.对收音机原理和直流稳压电源原理有初步的了解。

二、实习内容：(1)学习识别简单的电子元件与电子线路；(2)学习并掌握收音机的工作原理；(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。

三、实习器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。

(2)螺丝刀、镊子等必备工具。

(3)锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

(4)两节5号电池。

三、实训内容1)组成框图超外差式收音机是相对于直接放大式收音机而言的，超外差放大式收音机结构框图如图：超外差收音机先将高频信号通过变频变成中频信号，此信号的频率高于音频信号频率，其频率固定为465kHz。

由于465kHz取自于本机振荡信号频率与外部高频信号频率之差，故成为超外差。

即：f中频= f0(本振)-f s(高频调幅信号)465KHZ 1000~2070KHZ 535~1605KHZ2）DS05-7B（七管）超外差收音机工作原理电路工作原理※接收回路（CA、T1）LC串联谐振回路在其固有振荡频率等于外界某电磁波频率时产生串联谐振，从而将某台的调幅发射信号接收下来。

并通过线圈耦合到下一级电路。

※变频电路（V1、CB、T2、T3）作用：将天线回路的高频调幅信号变成频率固定的中频调幅信号。

原理：利用晶体管（V1）的非线性特性，对输入信号的频率进行合成，得到多个频率不同的输出信号，并通过选频回路选择所需要的信号。

在超外差收音机中，用一只晶体管同时产生本振信号和完成混频工作，这种电路称为变频。

※中频放大电路（V2、T4、V3、T5）作用：将中频信号进行放大。
