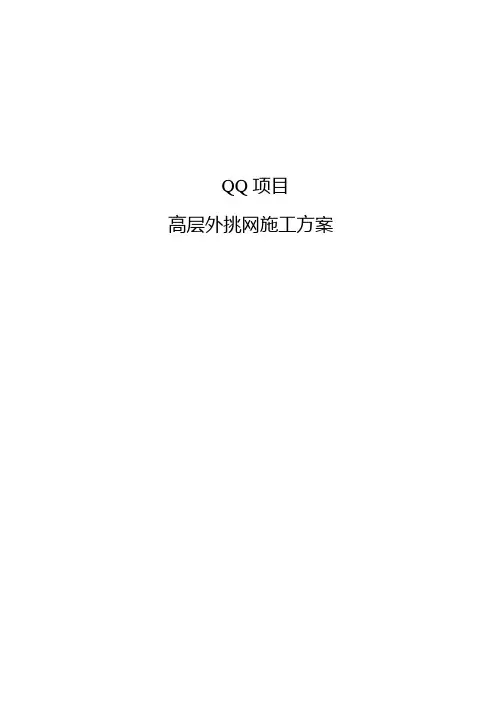

QQ项目高层外挑网施工方案一、工程概况1.1总体简介1.2外挑网概况因项目工期进度紧张,为保证工程穿插施工有效进行,本工程采用外爬架、铝模、全混凝土外墙等工艺。
原总包单位在工程高层施工时未设置水平挑网,考虑到后续工序穿插施工,为保证施工人员安全,在高层每隔8层重新施工水平挑网。
因本工程采用外爬架进行施工,下部已施工完成区域无外架,兜网设置困难,需要先设置兜网操作平台再安装兜网,对此项目部编制《高层外挑网施工方案》。
具体搭设信息如下:二、具体施工工艺因QQ沈阳QQ采用全剪外墙+爬架的施工工艺,主楼无外架为水平挑网的设置增加很大难度。
①因项目高层南北两侧有窗口,采用钢管搭设悬挑安全挑网的主架体,利用钢管回顶楼板提供支反力,采用6米长钢管进行悬挑,主楼内搭设横截面为梯形回顶架体。
②项目高层东西两侧及楼梯间位置无窗口且为混凝土结构,此部位搭设时需要先搭设操作平台后进行水平挑网的施工。
具体搭设方式如下:2.1、高层南北方向水平挑网施工采用钢管搭设悬挑安全挑网的主架体,利用钢管回顶楼板提供支反力,采用6米长钢管进行悬挑,主楼内搭设横截面为梯形回顶架体,横向间距为0.90米,里外排纵向间距为0.9米,水平设置三道纵横向水平杆,最下部距地面为0.45米,挑出两道横杆,并在横杆上设置短纵杆,设置一道拉结,将悬挑杆与架体相连,挑出部分绑扎一层安全网,一层密目网作为防护安全挑网,沿建筑物周圈闭合设置。
窗口位置悬挑示意图防护安全挑网主架体采用φ48*3钢管搭设,悬挑钢管与回顶架立杆扣件连接,悬挑两根6m长钢管,悬挑钢管不超过2m进行布置,悬挑钢管端头与水平垂直距离为3.0米(与水平面成30°坡角),悬挑钢管的悬挑部分上均匀分布5根钢管(钢管沿楼四周通长布置),作为架子工搭设悬挑架的操作面和挑网面,将安全尼龙兜网与密目网采用12#铁丝连接。
密目网采用草绿色阻燃密目网,大眼网采用阻燃型大眼网,网径50*50mm。
目录一、工程概况... . (1)二、搭设技术措施... . (1)三、平网拆除... . (3)四、安全注意事项... .. (3)一、工程概况本工程为住宅楼,。
该楼地下二层,地上三十四层,原则层层高2.9 米,地下为非甲、乙类库房和配电室及设备用房,地上一层~三十四层为住宅。
二、搭设技术措施1、本工程水平安全防护采用双层安全网,上层为密目网下层为海底网,所有安全网使用之前必须通过冲击试验检测合格后方可使用。
2、根据本工程构造状况决定第一道水平安全网从首层顶开始搭设,每四层搭设一道,第一道水平安全网外挑宽度为6m,上部水平安全网外挑为 3m。
3、搭设水平网时先搭设水平管,水平管固定在挑架预留孔中。
然后搭设支撑架体高度为1200mm,上下均采用双排架管,斜撑管与架体水平管使用扣件进行连接,斜撑钢管间距为3m。
在无洞口旳墙体上有短钢管穿插回转扣件来支设斜杆。
安全网外端使用Ф8钢丝绳进行拉结,钢丝绳固定在水平网上层旳构造上,钢丝绳间距为3m。
4、安全网安装形式为外高里低,角度以30 度为宜,里边与建筑物旳构造边间隙不不小于 100mm,网不得绷紧,下垂旳最低点与挑支钢管斜撑旳距离规定不小于 1.5m。
5、随时检查水平网、钢管、扣件,发既有破坏丢失旳立即进补救处理,及时清理网上杂物。
三、平网拆除1、施工中所搭设旳安全网不管局部或全体,都须在施工所有停工之后,通过工程负责人旳同意,才可拆除,拆除过程中要有专人监护。
2、拆除旳次序,应自上而下依次进行。
并根据详细状况采用有效旳防止坠落和物体打击旳措施。
拆卸工人应系安全带。
下方应设禁戒区,并设“严禁通行”等安全标志,待拆卸完毕,再恢复通行。
3、在拆除过程中凡已松开旳杆配件应及时拆除运走,防止误扶误靠,严禁向下抛掷,在拆除过程中,应作好配合协调动作,严禁单人进行拆除较重杆件等危险性旳作业。
四、安全注意事项1、安全网搭设工人必须持证上岗。
2、严格材料进厂关,安全网必须标识齐全,有生产许可证、产品合格证、当地安监部门颁发旳准用证,不合格安全网不得用于施工,使用旧网要抽样检测,满足规定后方可使用。

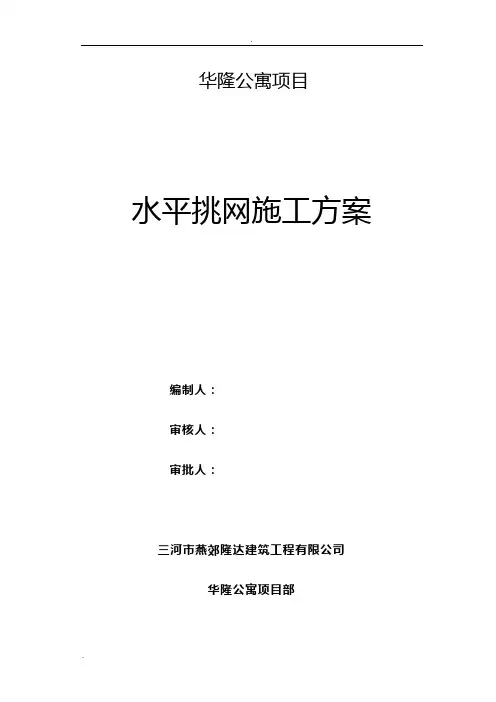

华隆公寓项目水平挑网施工方案编制人:审核人:审批人:三河市燕郊隆达建筑工程有限公司华隆公寓项目部目录一、编制依据 .......................................................................................... - 1 -二、工程概况.......................................................................................... - 1 -三、施工部署.......................................................................................... - 1 -3.1施工安排........................................................................................................................... - 1 -3.2组织安排........................................................................................................................... - 2 -3.3施工重点难点................................................................................................................... - 2 -四、施工准备.......................................................................................... - 2 -4.1.技术准备........................................................................................................................... - 2 -4.2现场准备........................................................................................................................... - 2 -4.3材料准备........................................................................................................................... - 2 -五、主要施工方法................................................................................... - 3 -5.1架体搭设........................................................................................................................... - 3 -5.2结构水平挑网防护 ........................................................................................................... - 4 -5.3施工注意事项................................................................................................................... - 6 -六、质量要求.......................................................................................... - 7 -七、管理与措施....................................................................................... - 7 -7.1安全管理........................................................................................................................... - 7 -7.2质量保证措施................................................................................................................... - 8 -7.3施工安全措施................................................................................................................... - 8 -7.4其他措施........................................................................................................................... - 8 -一、编制依据1.1华隆公寓工程施工图纸1.2《建筑施工手册》-扣件钢管脚手架1.3《建筑安装工程安全生产文明施工资料手册》第二章1.4《建筑施工高处作业安全技术规程》JGJ80-911.5《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20111.6《建筑施工安全检查标准》JGJ59-2011二、工程概况工程名称:华隆公寓项目建设单位:三河市华隆房地产开发有限公司建设地点:燕郊海油大街南巷口村地南侧、电网公司北侧设计单位:北京华茂中天建筑设计有限公司本工程总建筑面积43345.08㎡。
施工组织设计一、工程施工目标——优良精品、高速、安全、文明、高效。
1、工程质量目标:优良。
确保工程质量达到国家验收技术标准,确保优良工程,以树立窗口形象,创精品工程。
2、工期目标:高速。
根据该工程的特点,结合本公司的施工实力,对该工程施工技术和人员进行科学知识、合理安排、严格管理。
在工程施工中,投入充足的人、财、物,强化工期意识,确保工期如期完成,并力争提前完成。
3、安全施工目标:无重大安全事故。
本工程总目标为安全达标工地,杜绝人身伤亡及火灾、机械事故。
本公司已针对本工程,建立健全的生产管理制度,一切施工生产活动严格坚持“安全第一预防为主”的安全生产方针,自始自终将安全生产意识落到每个施工环节,保证安全生产投入,达到安全标化工地管理目标。
4、文明施工目标:整洁。
本公司以切实的文明施工管理制度为基础,强化文明施工意识,严格遵照施工现场管理规定文明施工,服从业主的各项管理规定和制度,确保达到标准化工地。
5、效率目标:高效。
在“全员参与,全力以赴、全面保证、确保工期”的前提下,对人、财、物、机实行动态管理,采取集中优势力量,全面开工的措施。
坚持实事求是的原则,一环扣一环的安排工作,选择施工经验丰富、作风硬的施工管理班子、施工技术人员和工人进场施工,实现高效益的目标和形象工程。
二、工程概况1、工程名称:杭州恒生科技园二期景观绿化市政工程2、工程地点:3、质量要求:合格4、工程面积:m25、工程内容:景观、园林、市政、绿化及附属工程二、施工准备工作1、技术准备开工前技术人员、预算员、各施工队长、项目经理等熟悉图纸,组织技术交底,安排施工材料及人员,组成素质良好的施工队伍。
2、物资准备工程的内容包括土建材料准备、绿化材料准备和园林施工机具准备等。
对原有的施工机械及设备进行全面的检修,更新老化的设备,对于易耗性的和使用率较高的物体,备有充足的量。
3、劳动组织准备施工项目管理人员应是具有实际工作的专业人员,有能力进行指导现场施工的专业技术人员。
水平挑网施工方案1. 引言在施工过程中,水平挑网是一种常用的施工技术,用于在水平面上建立起支撑结构。
本文将介绍水平挑网的施工方案,以确保施工的安全性和有效性。
2. 施工前准备工作在进行水平挑网施工前,需要进行以下准备工作:2.1 施工方案设计根据实际情况和需求,制定合理的水平挑网施工方案。
考虑以下因素: - 网格尺寸 - 材料选择 - 支撑结构设计2.2 材料准备根据施工方案的设计要求,准备好所需的材料和设备。
主要包括: - 钢筋、网格板等构造材料 - 水平挑网机械设备2.3 施工现场清理对施工区域进行清理,确保施工场地平整,并清除任何可能影响施工的障碍物。
3. 施工步骤根据预先制定的施工方案,按照以下步骤进行水平挑网施工:3.1 网格定位根据设计要求,在施工区域上进行网格的定位。
使用线缆和测量工具来确保网格的准确定位。
3.2 网格安装根据网格的尺寸大小,将预先准备好的网格板依次安装到网格定位点上。
使用激光测量工具来确保网格的水平度和平整度。
3.3 支撑结构安装在网格安装完毕后,根据设计方案安装支撑结构。
支撑结构的安装需要根据网格的尺寸和材料特性进行合理设计,并确保其牢固可靠。
3.4 水平挑网使用水平挑网机械设备进行水平挑网工作。
根据施工方案,将机械设备放置在合适的位置,并配合操作人员进行挑网作业。
3.5 检查和修整完成水平挑网后,对挑网结果进行检查。
检查网格的水平度和平整度,并根据需要进行修整,确保挑网结果符合设计要求。
4. 安全注意事项在进行水平挑网施工时,需要注意以下安全事项:•工作人员需戴好安全帽、手套和安全鞋,确保个人安全。
•操作和维护水平挑网机械设备需要经过专业培训,操作人员必须具备相关的操作证书和技术知识。
•在施工过程中,严禁在网格上行走,以免发生意外事故。
•正确使用和保养挑网机械设备,定期维护和检修,确保设备的良好运行状态。
5. 施工质量控制为了确保水平挑网的施工质量,需要进行质量控制。

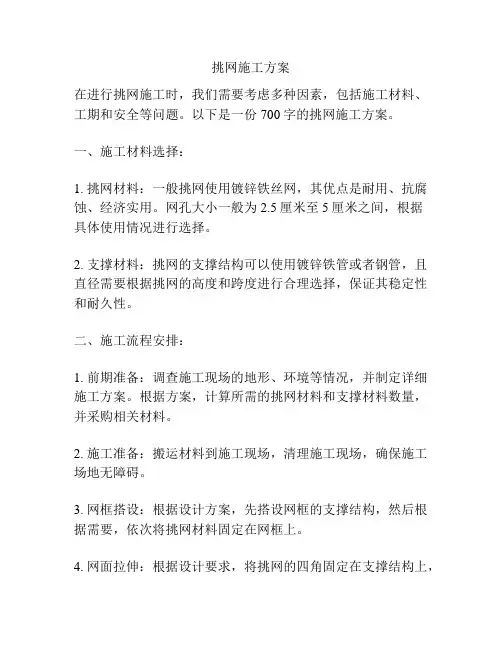

挑网施工方案在进行挑网施工时,我们需要考虑多种因素,包括施工材料、工期和安全等问题。
以下是一份700字的挑网施工方案。
一、施工材料选择:1. 挑网材料:一般挑网使用镀锌铁丝网,其优点是耐用、抗腐蚀、经济实用。
网孔大小一般为2.5厘米至5厘米之间,根据具体使用情况进行选择。
2. 支撑材料:挑网的支撑结构可以使用镀锌铁管或者钢管,且直径需要根据挑网的高度和跨度进行合理选择,保证其稳定性和耐久性。
二、施工流程安排:1. 前期准备:调查施工现场的地形、环境等情况,并制定详细施工方案。
根据方案,计算所需的挑网材料和支撑材料数量,并采购相关材料。
2. 施工准备:搬运材料到施工现场,清理施工现场,确保施工场地无障碍。
3. 网框搭设:根据设计方案,先搭设网框的支撑结构,然后根据需要,依次将挑网材料固定在网框上。
4. 网面拉伸:根据设计要求,将挑网的四角固定在支撑结构上,然后逐渐将网面向四周拉伸至所需的张力。
5. 定型加固:经过一段时间的使用,挑网可能会松弛,为了保证挑网的稳定性,我们需要对挑网的网面进行定型加固,可以选用一些固定装置,如扭力钢丝、铁夹等。
三、工期安排:1. 施工时间:根据施工规模和具体情况,制定合理的工期安排。
通常情况下,一般的挑网施工时间为几天至几周不等。
2. 工时安排:根据施工规模和人员数量,合理分配施工人员的工作时间,确保施工进度的顺利进行。
四、施工安全:1. 安全防护:施工人员必须佩戴个人防护用品,如安全帽、安全鞋等。
施工现场应设立警示标志,保证周围人员的安全。
2. 施工围挡:在施工现场周围搭设围挡,防止附近行人误进施工现场,并设置监控设备进行实时监测。
3. 施工质量检测:在施工过程中,进行多次质量检测,确保挑网的材料和结构符合相关标准,以保证施工安全和工程质量。
以上是我对挑网施工方案的简要总结,实际施工还需要根据具体情况进行详细设计和实施,以确保整个施工过程顺利进行且安全可靠。
一、交底目的为确保高层建筑主体结构施工过程中的安全,防止高处坠落事故的发生,本交底旨在对施工人员进行安全水平挑网的施工技术交底,提高施工人员的安全意识和操作技能。
二、交底内容1. 适用范围本交底适用于高层建筑主体结构施工过程中,外脚手架搭设外围设置水平挑网的施工。
2. 施工准备(1)施工人员应熟悉本交底内容,掌握水平挑网的施工技术。
(2)准备水平挑网材料,如安全网、绳索、扣件等。
(3)检查外脚手架搭设是否符合安全要求,确保脚手架稳定可靠。
3. 施工步骤(1)在外脚手架外围设置水平挑网,距离地面约1.2米。
(2)将安全网固定在水平挑网上,确保安全网紧绷。
(3)将绳索一端固定在水平挑网上,另一端固定在外脚手架立杆上,形成安全绳。
(4)在安全绳上挂上安全带,确保施工人员在高处作业时的安全。
4. 施工注意事项(1)施工人员必须佩戴安全帽、安全带等防护用品。
(2)施工过程中,严禁酒后作业、疲劳作业。
(3)施工人员应听从指挥,严格按照操作规程进行施工。
(4)水平挑网应定期检查,发现破损、变形等情况应及时更换。
(5)施工过程中,严禁在水平挑网上行走、放置工具等。
5. 应急措施(1)若施工人员发生高处坠落,应立即启动应急预案,进行救援。
(2)在发生高处坠落事故后,应及时上报相关部门,进行事故调查和处理。
三、交底要求1. 施工人员必须认真学习本交底内容,掌握水平挑网的施工技术。
2. 施工过程中,严格按照操作规程进行施工,确保施工安全。
3. 施工负责人应定期对施工人员进行安全培训,提高施工人员的安全意识。
4. 施工过程中,加强现场安全管理,确保施工安全。
四、交底人(姓名)五、日期(年月日)本技术交底适用于高层建筑主体结构施工过程中,外脚手架搭设外围设置水平挑网的施工。
施工人员应认真学习并严格执行本交底内容,确保施工安全。

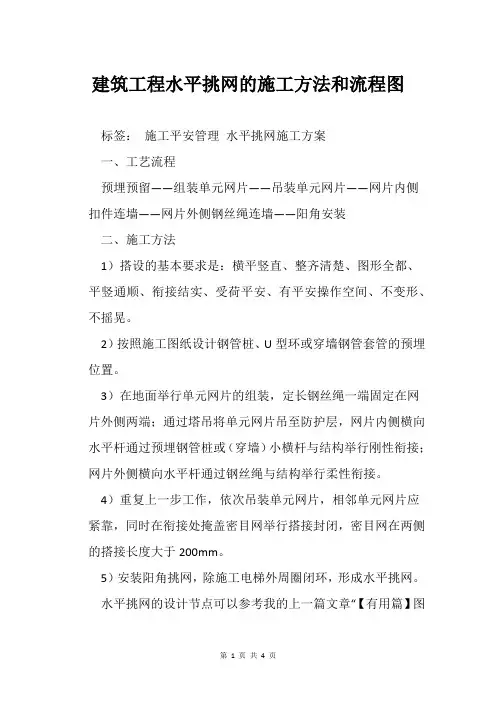

建筑工程水平挑网的施工方法和流程图标签:施工平安管理水平挑网施工方案一、工艺流程预埋预留——组装单元网片——吊装单元网片——网片内侧扣件连墙——网片外侧钢丝绳连墙——阳角安装二、施工方法1)搭设的基本要求是:横平竖直、整齐清楚、图形全都、平竖通顺、衔接结实、受荷平安、有平安操作空间、不变形、不摇晃。
2)按照施工图纸设计钢管桩、U型环或穿墙钢管套管的预埋位置。
3)在地面举行单元网片的组装,定长钢丝绳一端固定在网片外侧两端;通过塔吊将单元网片吊至防护层,网片内侧横向水平杆通过预埋钢管桩或(穿墙)小横杆与结构举行刚性衔接;网片外侧横向水平杆通过钢丝绳与结构举行柔性衔接。
4)重复上一步工作,依次吊装单元网片,相邻单元网片应紧靠,同时在衔接处掩盖密目网举行搭接封闭,密目网在两侧的搭接长度大于200mm。
5)安装阳角挑网,除施工电梯外周圈闭环,形成水平挑网。
水平挑网的设计节点可以参考我的上一篇文章“【有用篇】图文解说建造工程水平挑网的设计节点”三、实景展示实景展示实景展示四、验收与庇护1、水平挑网在投入使用之前务必举行验收,合格后方准使用。
主要检查杆件、钢丝绳的牢靠衔接,各钢管衔接卡扣的紧固,外侧的卸载措施,平安网的完整性,防护挑网的防雷接地。
2、在检查验收过程中,要特殊留意扣件的紧固程度,扣件并不是拧得紧越好。
对于拧紧力矩大于65N•m的扣件,要仔细检查有无裂缝、变形,倘若发觉有上述弊病应立刻调换,调上的扣件的螺栓应紧固在40~65N•m。
3、水平挑网在验收合格通过投入使用后,务必对其举行日常的保养和定期的全面检查和整修,才干保证其平安使用。
防护网日常的保养和修理务必天天举行一次,定期的维护保养一般每月举行一次。
所以要求作业队水平挑网举行日常的和定期的保养和修理,尤其是每次强风、暴雨过后都要仔细检查整修后方可使用。
水平挑网保养整修的主要内容有:1)检查杆件衔接是否有所松动,面层有无过多堆放杂物。
2)检查明确水平挑网的整体和局部的垂直、水平偏差。
恒
生
·
未
来
城
二
层
水
平
挑
网
施
工
方
案
编制人:编制时间:
目录
1.编制依据 (2)
2.工程概况 (2)
3.施工准备 2
3.1人员准备 (2)
3.2材料准备 (2)
3.3施工准备 (3)
4.施工部署 (3)
4.1安全挑网的设置位置 (3)
4.2安全挑网的具体设置 (3)
6.安全使用原则 (6)
7.安全拆除原则 (6)
8.文明施工及环境保护措施 (7)
1.编制依据
1.1、《建筑施工安全检查标准》 JGJ59-2011 1.2、《建筑施工高处作业安全技术规范》 JGJ80-91 1.3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
1.4、《高层建筑混凝土结构技术规程》 JGJ3-2010 1.5、xxxxxxxxxxxx工程施工组织设计
2.工程概况XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
3、施工准备
(1)、人员准备:
架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件,经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。
操作过程中严格遵守安全技术操作规程,佩戴和使用劳动保护用品。
(2)、材料准备:
1、搭设脚手架全部采用ф48mm,壁厚3.5mm的钢管,其质量符
合现行国家标准规定。
2、水平安全网的钢管主要为6米杆,规格ф48mm,3.5mm,要求焊缝饱满、没有咬肉、夹渣、裂纹等缺陷,无裂缝、凹陷和锈蚀。
3、钢管表面平直光滑,无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。
4、钢管上严禁打孔,钢管在便用前先涂刷防锈漆。
5、旧扣件使用前,先进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺拴进行更换处理。
7、安全网采用平网(阻燃型大眼网)、密目式安全网,必须符合GB16909-1997国家标准,并进行抽样检测。
8、钢管、扣件、钢丝绳等材料进场后由材料员、质检员及施工员进行抽验。
对照材料要求,不合格的材料一律不得使用。
3.3施工准备
1、将建筑物外围外架拆除,内部支撑架拆除完毕。
2、楼层临边防护按要求搭设到位。
3、清除搭设场地楼层的杂物。
4、施工部署
(1)、为避免高空坠落在二层部位需设置水平挑网:
在2层设置安全防护网。
(2)、安全挑网的具体设置:
1、将一根6米长的钢管一端固定在楼层上(可利用连墙件或钢管顶撑在顶板上加固),另一端向外平挑(外端稍微上翘
,上翘角度30°),每隔3米或6米设置一根平挑钢管,然后将平挑钢管的挑出部位用通长水平杆进行连接,最后在该区域满铺密目安全网。
2、安全挑网需铺设两层安全网。
上面铺设一层阻燃型密目式安全网,下面铺设一层阻燃型大眼网。
在安全网的下面不准存放构件或其它材料设备,保证高空坠物入网后有效缓冲高度,安全网接口处必须连接严密。
3、在安全挑网端设置钢丝绳进行卸荷,每间隔3米设置一道钢丝绳连接至建筑物上部,钢丝绳必须张紧受力。
4、搭设期间架子工必须佩戴好安全防护用品,否则禁止施工作业。
5、水平挑网安装示意图:
5、安全使用原则
1、经常清理网上落物,网内不得有积物。
2、安全网安装后,必须经专职安全员检查验收合格签字后方能使用。
3、在安全网的下面不准存放构件或其它材料设备,保证人员落入安全网后有效缓冲高度,安全网接口处必须连接严密。
4、使用期间严禁拆除钢管、扣件、连墙杆等构配件。
5、水平防护架上严禁堆放材料及器具,施工人员不得集中在架体的某一部位;物料吊运过程中,严禁碰撞或扯动外水平架。
6.安全使用原则
1、经常清理网上落物,网内不得有积物。
2、安全网安装后,必须经专职安全员检查验收合格签字后方能使用。
3、在安全网的下面不准存放构件或其它材料设备,保证人员落入安全网后有效缓冲高度,安全网接口处必须连接严密。
4、使用期间严禁拆除钢管、扣件、连墙杆等构配件。
5、水平防护架上严禁堆放材料及器具,施工人员不得集中在架体的某一部位;物料吊运过程中,严禁碰撞或扯动外水平架。
7.安全拆除原则
1、拆除前应由各区段主管工长召集有关人员对工程进行全面检查与签证,确认建筑物已施工完毕,确已不需要时,方可拆除。
2、拆除时,地面应设置警戒区,并有专人负责警戒。
3、拆除前,应将架上网上的存留材料、杂物等清除干净,按自上而下,先装者后拆,后装者先拆的顺序进行。
4、拆下的杆件与零配件应分类堆放,用垂直运输机械进行运载,严禁高空抛掷。
8、安全文明施工
根据搭设安全防护水平挑网施工的特殊性,结合职业安全以及项目部的总体部署,要求施工时做到如下:
1、进入施工现场的人员戴好安全帽,高空作业系好安全带,穿好防滑鞋等,现场严禁吸烟。
2、进入施工现场的人员要爱护场内的各种绿化设施和标示牌,不得践踏草坪、损坏花草树木、随意拆除和移动标示牌。
3、严禁酗酒人员上架作业,施工操作时要求精力集中、禁止开玩笑和打闹。
4、安全防护水平挑网搭设人员必须是经考试合格的专业架子工,上岗人员定期体检,体检合格者方可发上岗证,凡患有高血压、贫血病、心脏病及其他不适于高空作业者,一律不得上脚手架操作。
5、搭设安全防护水平挑网作业人员上下均应走人行梯道,不准攀爬架子。
6安全防护水平挑网搭设完毕,经检查验收合格后即投入使用,在使用过程中应每周安排清理一次网上的杂物。
7、安全防护水平挑网验收合格后任何人不得擅自拆改,如需做局部拆改时,须经技术部同意后由架子工操作。
8、安全防护水平挑网如有损坏,必须立即进行修补完善取保防护有效。
9、其他未尽事宜均执行国家及市现行安全防护有关标准进行组织施工。
(注:可编辑下载,若有不当之处,请指正,谢谢!)。
