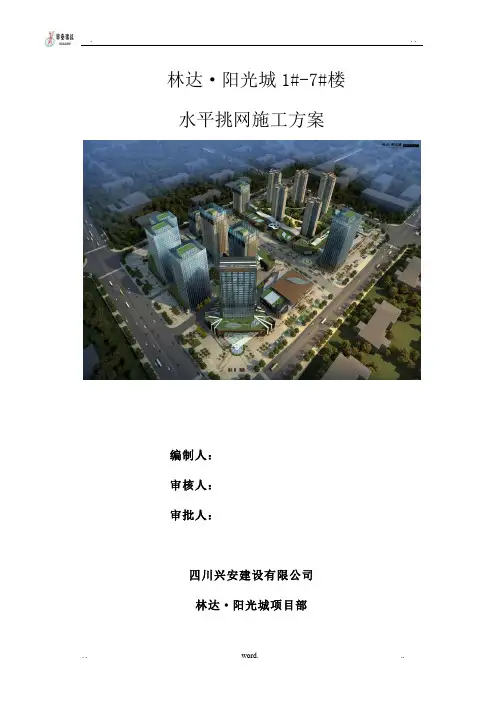

林达·阳光城1#-7#楼水平挑网施工方案编制人:审核人:审批人:四川兴安建设有限公司林达·阳光城项目部目录一、编制依据 (1)二、工程概况 (1)三、施工部署 (1)3.1施工安排 (1)3.2组织安排 (2)3.3施工重点难点 (2)四、施工准备 (2)4.1.技术准备 (2)4.2现场准备 (2)4.3材料准备 (2)五、主要施工方法 (3)5.1架体搭设 (3)5.2结构水平挑网防护 (4)5.3施工注意事项 (5)六、质量要求 (5)七、管理与措施 (5)7.1安全管理 (5)7.2质量保证措施 (6)7.3施工安全措施 (6)7.4其他措施 (6)一、编制依据1.1林达·阳光城工程施工图纸1.2《建筑施工手册》-扣件钢管脚手架1.3《建筑安装工程安全生产文明施工资料手册》第二章1.4《建筑施工高处作业安全技术规程》JGJ80-911.5《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20111.6《建筑施工安全检查标准》JGJ59-2011二、工程概况工程名称:林达·阳光城1#~7#楼建设单位:四川兴安建设有限公司建设地点:遵义市新蒲新区5号路旁设计单位:广东建筑艺术设计院有限公司本工程位于贵州省遵义市新蒲新区。
总建筑面积551017.8㎡,其中地上西侧地块177066.3㎡,地下64404.89㎡,建筑占地面积:25563.88㎡。
本项目主要功能块为商业、住宅、办公、酒店及相关配套设施。
三、施工部署3.1施工安排本工程由于主体施工过程当中穿插车库施工,故按照规范要求在1-2层设置首层平网,向上每五层设置一道,避免在主体施工过程中作业面坠物伤人事故发生。
3.2组织安排现场水平挑网防护工作由项目经理主抓,总工程师技术负责,生产经理及工长负责落实,安全部门进行现场管理。
3.3施工重点难点3.3.1本工程中由于现场空调板及阳台造型多变,在施工过程中平网兜设时,其外部尺寸较难控制。

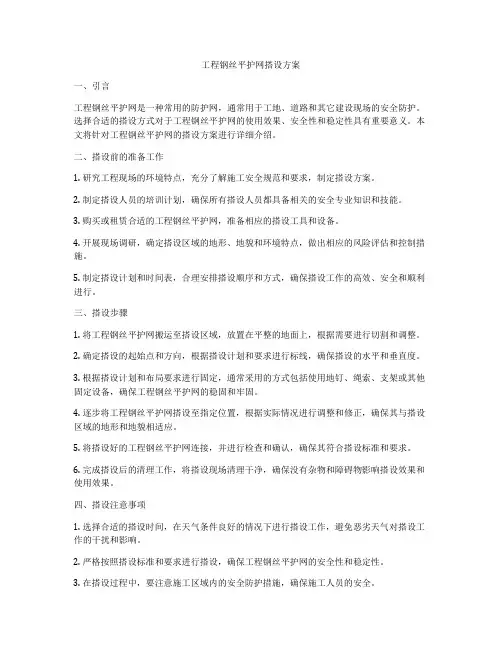

工程钢丝平护网搭设方案一、引言工程钢丝平护网是一种常用的防护网,通常用于工地、道路和其它建设现场的安全防护。
选择合适的搭设方式对于工程钢丝平护网的使用效果、安全性和稳定性具有重要意义。
本文将针对工程钢丝平护网的搭设方案进行详细介绍。
二、搭设前的准备工作1. 研究工程现场的环境特点,充分了解施工安全规范和要求,制定搭设方案。
2. 制定搭设人员的培训计划,确保所有搭设人员都具备相关的安全专业知识和技能。
3. 购买或租赁合适的工程钢丝平护网,准备相应的搭设工具和设备。
4. 开展现场调研,确定搭设区域的地形、地貌和环境特点,做出相应的风险评估和控制措施。
5. 制定搭设计划和时间表,合理安排搭设顺序和方式,确保搭设工作的高效、安全和顺利进行。
三、搭设步骤1. 将工程钢丝平护网搬运至搭设区域,放置在平整的地面上,根据需要进行切割和调整。
2. 确定搭设的起始点和方向,根据搭设计划和要求进行标线,确保搭设的水平和垂直度。
3. 根据搭设计划和布局要求进行固定,通常采用的方式包括使用地钉、绳索、支架或其他固定设备,确保工程钢丝平护网的稳固和牢固。
4. 逐步将工程钢丝平护网搭设至指定位置,根据实际情况进行调整和修正,确保其与搭设区域的地形和地貌相适应。
5. 将搭设好的工程钢丝平护网连接,并进行检查和确认,确保其符合搭设标准和要求。
6. 完成搭设后的清理工作,将搭设现场清理干净,确保没有杂物和障碍物影响搭设效果和使用效果。
四、搭设注意事项1. 选择合适的搭设时间,在天气条件良好的情况下进行搭设工作,避免恶劣天气对搭设工作的干扰和影响。
2. 严格按照搭设标准和要求进行搭设,确保工程钢丝平护网的安全性和稳定性。
3. 在搭设过程中,要注意施工区域内的安全防护措施,确保施工人员的安全。
4. 搭设结束后,要对搭设的工程钢丝平护网进行检查和确认,检验其是否符合安全技术规范和要求。
5. 对于长期使用的工程钢丝平护网,需要进行定期的检查和维护,确保其使用效果和安全性。
建筑工程水平挑网的施工方法及安全要求一、工艺流程预埋预留——组装单元网片——吊装单元网片——网片内侧扣件连墙——网片外侧钢丝绳连墙——阳角安装二、施工方法1)搭设的基本要求是:横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固、受荷安全、有安全操作空间、不变形、不摇晃。
2)根据施工图纸设计钢管桩、U型环或穿墙钢管套管的预埋位置。
3)在地面进行单元网片的组装,定长钢丝绳一端固定在网片外侧两端;通过塔吊将单元网片吊至防护层,网片内侧横向水平杆通过预埋钢管桩或(穿墙)小横杆与结构进行刚性连接;网片外侧横向水平杆通过钢丝绳与结构进行柔性连接。
4)重复上一步工作,依次吊装单元网片,相邻单元网片应紧靠,同时在连接处覆盖密目网进行搭接封闭,密目网在两侧的搭接长度大于200mm。
5)安装阳角挑网,除施工电梯外周圈闭环,形成水平挑网。
水平挑网的设计节点可以参考我的上一篇文章“【实用篇】图文解说建筑工程水平挑网的设计节点”▪框架结构水平挑网施工流程▪第一步第二步第三步第四步第五步第六步▪框剪结构水平挑网施工流程▪第一步第二步第三步第四步第五步第六步三、实景展示实景展示实景展示四、验收与保护1、水平挑网在投入使用之前必须进行验收,合格后方准使用。
主要检查杆件、钢丝绳的可靠连接,各钢管连接卡扣的紧固,外侧的卸载措施,安全网的完整性,防护挑网的防雷接地。
2、在检查验收过程中,要特别注意扣件的紧固程度,扣件并不是拧得紧越好。
对于拧紧力矩大于65N·m的扣件,要认真检查有无裂缝、变形,如果发现有上述弊病应立即调换,调上的扣件的螺栓应紧固在40~65N·m。
3、水平挑网在验收合格通过投入使用后,必须对其进行日常的保养和定期的全面检查和整修,才能保证其安全使用。
防护网日常的保养和维修必须每天进行一次,定期的维护保养一般每月进行一次。
所以要求作业队水平挑网进行日常的和定期的保养和维修,尤其是每次强风、暴雨过后都要认真检查整修后方可使用。
水平挑网施工方案1. 引言在施工过程中,水平挑网是一种常用的施工技术,用于在水平面上建立起支撑结构。
本文将介绍水平挑网的施工方案,以确保施工的安全性和有效性。
2. 施工前准备工作在进行水平挑网施工前,需要进行以下准备工作:2.1 施工方案设计根据实际情况和需求,制定合理的水平挑网施工方案。
考虑以下因素: - 网格尺寸 - 材料选择 - 支撑结构设计2.2 材料准备根据施工方案的设计要求,准备好所需的材料和设备。
主要包括: - 钢筋、网格板等构造材料 - 水平挑网机械设备2.3 施工现场清理对施工区域进行清理,确保施工场地平整,并清除任何可能影响施工的障碍物。
3. 施工步骤根据预先制定的施工方案,按照以下步骤进行水平挑网施工:3.1 网格定位根据设计要求,在施工区域上进行网格的定位。
使用线缆和测量工具来确保网格的准确定位。
3.2 网格安装根据网格的尺寸大小,将预先准备好的网格板依次安装到网格定位点上。
使用激光测量工具来确保网格的水平度和平整度。
3.3 支撑结构安装在网格安装完毕后,根据设计方案安装支撑结构。
支撑结构的安装需要根据网格的尺寸和材料特性进行合理设计,并确保其牢固可靠。
3.4 水平挑网使用水平挑网机械设备进行水平挑网工作。
根据施工方案,将机械设备放置在合适的位置,并配合操作人员进行挑网作业。
3.5 检查和修整完成水平挑网后,对挑网结果进行检查。
检查网格的水平度和平整度,并根据需要进行修整,确保挑网结果符合设计要求。
4. 安全注意事项在进行水平挑网施工时,需要注意以下安全事项:•工作人员需戴好安全帽、手套和安全鞋,确保个人安全。
•操作和维护水平挑网机械设备需要经过专业培训,操作人员必须具备相关的操作证书和技术知识。
•在施工过程中,严禁在网格上行走,以免发生意外事故。
•正确使用和保养挑网机械设备,定期维护和检修,确保设备的良好运行状态。
5. 施工质量控制为了确保水平挑网的施工质量,需要进行质量控制。
水平挑网施工方案水平挑网是一种常用于施工作业的技术,它主要用于在高空作业时搭设临时防护设施,确保施工人员的安全。
以下是一种水平挑网施工方案,详细介绍了施工前的准备工作、挑网的搭设过程以及拆除后的清理工作。
施工前的准备工作:1.安全评估:在施工前,应进行全面的安全评估,确定搭设水平挑网的必要性和具体施工方案。
2.材料准备:准备所需要的材料,包括高强度网格、悬挂装置、固定装置、绳索等。
3.施工人员培训:对参与施工的人员进行培训,确保他们了解水平挑网的搭设过程和注意事项。
挑网的搭设过程:1.安装固定装置:在需要搭设水平挑网的位置,安装固定装置,如吊杆、索具等,以固定挑网的位置。
2.安装悬挂装置:将悬挂装置安装在固定装置上,保证其稳定性。
3.搭设挑网:将高强度网格悬挂在悬挂装置上,确保网格平整,牢固固定。
4.调整网络张力:根据需求,调整挑网的张力,确保其平整度和稳定性。
5.安装辅助器具:根据需要,安装辅助器具,如围护栏、手提梯等,为施工人员提供方便和安全保障。
拆除后的清理工作:1.拆除辅助器具:先拆除辅助器具,例如围护栏、手提梯等,确保施工区域的通畅。
2.拆除挑网:使用合适的工具,拆除挑网,并将其妥善保管。
3.拆除悬挂装置:拆除悬挂装置,并进行清洁和维护,以备后续使用。
4.清理工地:清理施工区域,包括清除残留物、清扫地面等,确保施工现场的整洁。
上述方案适用于一般的水平挑网施工,但在实际施工中,还需要根据具体情况进行调整。
特别是在高风、大雨等恶劣天气条件下,施工人员需要密切关注天气变化,并及时采取措施保证施工的安全进行。
此外,在进行高空作业时,施工人员应严格按照操作规程和安全要求进行,确保自身的安全。
水平挑网作为一种常用的施工技术,对提高施工安全性和效率具有重要的意义。
通过合理的准备工作和严格的操作,可以确保水平挑网的搭设和拆除的顺利进行,同时为施工人员提供安全保障。
因此,在实际施工中,需要密切关注施工要求和注意事项,并根据实际情况进行调整和改进,以确保施工的顺利进行。

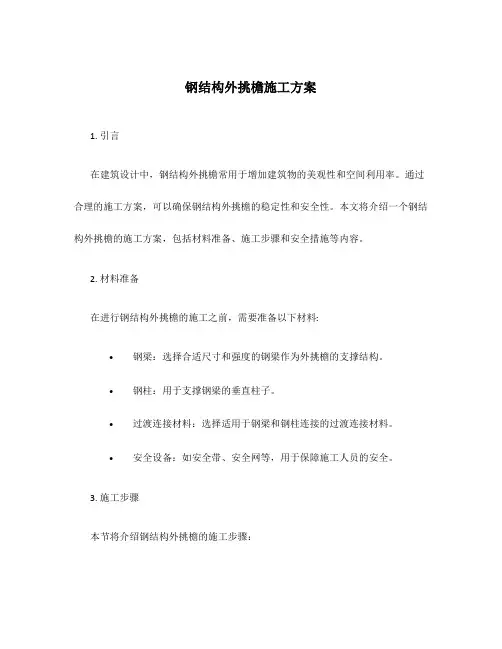

钢结构外挑檐施工方案1. 引言在建筑设计中,钢结构外挑檐常用于增加建筑物的美观性和空间利用率。
通过合理的施工方案,可以确保钢结构外挑檐的稳定性和安全性。
本文将介绍一个钢结构外挑檐的施工方案,包括材料准备、施工步骤和安全措施等内容。
2. 材料准备在进行钢结构外挑檐的施工之前,需要准备以下材料:•钢梁:选择合适尺寸和强度的钢梁作为外挑檐的支撑结构。
•钢柱:用于支撑钢梁的垂直柱子。
•过渡连接材料:选择适用于钢梁和钢柱连接的过渡连接材料。
•安全设备:如安全带、安全网等,用于保障施工人员的安全。
3. 施工步骤本节将介绍钢结构外挑檐的施工步骤:•搭设施工脚手架:为了方便施工和操作,搭设施工脚手架是必要的。
•确定施工方向:根据设计要求,确定外挑檐的施工方向。
•将施工区域清理干净:清理施工区域的杂物和垃圾,确保施工的整洁。
步骤二:安装钢柱•按设计要求确定钢柱的位置。
•进行基础施工:根据设计要求进行基础的打桩、浇筑等工作。
•安装钢柱:使用适当的工具和设备将钢柱固定在基础上。
步骤三:安装钢梁•按照设计要求和钢柱位置安装钢梁。
•使用过渡连接材料将钢梁和钢柱连接起来。
•确保连接牢固和稳定。
步骤四:加固和调整•检查钢结构的稳定性和水平度。
•对不稳定或不平衡的部分进行调整和加固。
•安装安全设备,如安全带、安全网等。
•注意施工现场的安全,确保施工人员和附近人员的安全。
4. 安全措施在进行钢结构外挑檐的施工过程中,需要采取以下安全措施:•施工人员必须佩戴安全帽、安全鞋等个人防护装备。
•施工现场必须设有明显的安全警示标志。
•施工现场必须设立安全栏杆,确保人员不会误入施工区域。
•施工时禁止吸烟和使用明火。
•施工人员必须经过相关的培训和合格认证。
5. 总结钢结构外挑檐的施工是一项复杂的工程,需要对材料、施工步骤和安全措施有着明确的规划和执行。
通过本文所述的施工方案,可以确保钢结构外挑檐的长期稳定性和安全性。
同时,施工过程中的安全措施也是保障施工人员和周围人员的安全的重要手段。

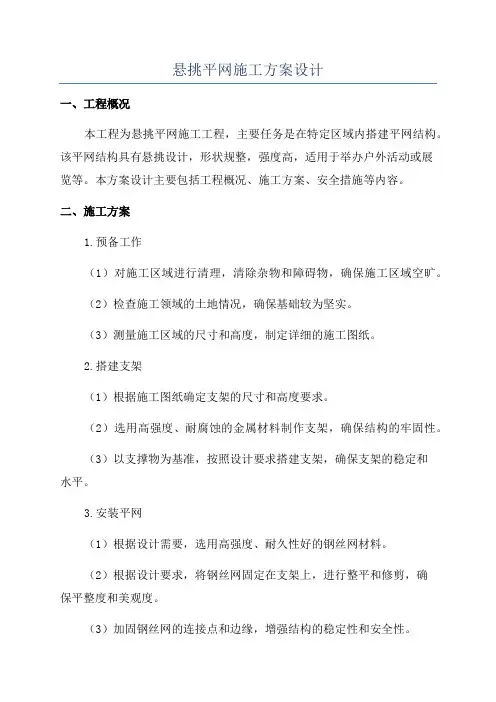

悬挑平网施工方案设计一、工程概况本工程为悬挑平网施工工程,主要任务是在特定区域内搭建平网结构。
该平网结构具有悬挑设计,形状规整,强度高,适用于举办户外活动或展览等。
本方案设计主要包括工程概况、施工方案、安全措施等内容。
二、施工方案1.预备工作(1)对施工区域进行清理,清除杂物和障碍物,确保施工区域空旷。
(2)检查施工领域的土地情况,确保基础较为坚实。
(3)测量施工区域的尺寸和高度,制定详细的施工图纸。
2.搭建支架(1)根据施工图纸确定支架的尺寸和高度要求。
(2)选用高强度、耐腐蚀的金属材料制作支架,确保结构的牢固性。
(3)以支撑物为基准,按照设计要求搭建支架,确保支架的稳定和水平。
3.安装平网(1)根据设计需要,选用高强度、耐久性好的钢丝网材料。
(2)根据设计要求,将钢丝网固定在支架上,进行整平和修剪,确保平整度和美观度。
(3)加固钢丝网的连接点和边缘,增强结构的稳定性和安全性。
4.施工调试(1)对悬挑平网结构进行整体检查,确保各部分连接牢固。
(2)进行结构和强度测试,确保承重能力和安全性。
(3)对平网表面进行保养和修整,确保美观度。
三、安全措施1.施工现场应设置警示标识,提醒过往人员注意施工作业,并设置安全隔离区域,防止人员进入施工区。
2.施工作业人员需要穿戴安全防护设备,包括安全帽、安全鞋、手套等。
3.搭建支架和安装平网时,必须使用符合安全标准的工具和设备,确保作业的安全性。
4.施工现场必须保持干净整洁,及时清除施工过程中产生的垃圾和杂物。
5.在悬挑平网结构施工过程中,需要配备足够的人员进行操作,确保作业的安全和高效进行。
6.施工完成后,进行最后的安全检查,确保平网结构的安全性和稳定性。
四、总结本方案设计了悬挑平网的施工方案,包括预备工作、搭建支架、安装平网、施工调试以及安全措施等内容。
通过合理的施工步骤和安全措施,确保悬挑平网结构的牢固性和安全性。
该方案可以作为悬挑平网施工的参考,为类似工程的施工提供一定的指导和帮助。
外脚手架水平挑网方案外脚手架水平挑网是指在外脚手架结构中,使用钢丝绳或钢管等作为水平挑杆,通过连接脚手架竖杆和水平杆,形成水平支撑的一种方案。
外脚手架水平挑网是建筑施工中常用的一种搭设方式,具有结构稳定、安全可靠、施工便捷等优点。
下面将详细介绍外脚手架水平挑网方案。
一、方案概述1.1背景和目的1.2方案内容二、设计要求2.1强度要求2.2稳定要求2.3施工便捷性三、施工方法3.1预制法3.2现场焊接法如果预制法不适用于施工现场,也可以采用现场焊接法。
在脚手架竖杆和水平杆相交的位置进行焊接,通过焊接将水平杆固定在脚手架竖杆上,形成水平支撑结构。
四、材料选择4.1水平挑杆水平挑杆可以选择钢丝绳或钢管等材料,具体选择应根据施工的要求和实际情况进行,确保材料具有足够的强度和稳定性。
4.2连接件连接脚手架竖杆和水平挑杆的件应选用高强度的连接件,以确保连接处的稳定性和安全性。
五、安全措施5.1原材料检查在使用之前,对水平测量杆和连接件进行检查,确保其完好无损,符合使用要求。
5.2严密检查在安装水平挑杆时,要求检查所有连接处是否紧固,确保水平挑杆不会产生松动。
5.3安全标识对于水平挑网的施工区域,应设置明显的安全标识,提醒人员注意安全,避免发生事故。
六、总结外脚手架水平挑网方案是一种常见的施工方案,具有结构稳定、安全可靠、施工便捷等优点。
在实际施工中,应根据具体情况合理设计方案,选择合适的材料和施工方法,并加强安全措施,确保施工过程中的安全。
同时,对水平挑网方案进行定期检查和维护,及时发现并处理问题,确保外脚手架水平挑网的稳定性和安全性。

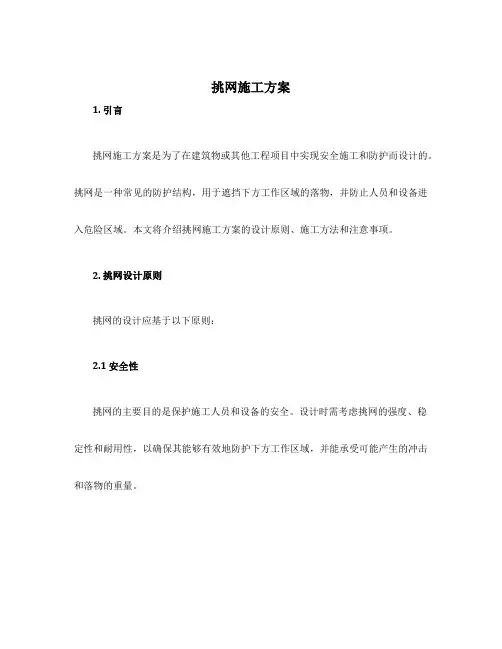

挑网施工方案1. 引言挑网施工方案是为了在建筑物或其他工程项目中实现安全施工和防护而设计的。
挑网是一种常见的防护结构,用于遮挡下方工作区域的落物,并防止人员和设备进入危险区域。
本文将介绍挑网施工方案的设计原则、施工方法和注意事项。
2. 挑网设计原则挑网的设计应基于以下原则:2.1 安全性挑网的主要目的是保护施工人员和设备的安全。
设计时需考虑挑网的强度、稳定性和耐用性,以确保其能够有效地防护下方工作区域,并能承受可能产生的冲击和落物的重量。
挑网应具有良好的通风性,以确保下方工作区域的空气流通,减少尘埃和有害气体的积聚。
通风设计应符合相关安全标准和规范,保证施工人员的舒适和健康。
2.3 操作空间挑网的设计应尽量减少对施工操作的干扰。
它应提供足够的操作空间,以方便施工人员在上方进行工作,同时保证下方工作区域的安全性。
3. 挑网施工方法挑网的施工通常包括以下步骤:3.1 调研和规划在施工前,需要对工程项目进行调研和规划。
这包括了解工程的尺寸、形状和施工条件,以确定挑网的设计和材料需求。
根据设计需求,准备所需的挑网材料。
挑网材料通常包括钢管、钢丝网和连接件。
确保材料符合相关标准并具备足够的强度和耐腐蚀性。
3.3 安装支撑结构在施工现场,首先需要安装支撑结构。
支撑结构通常由钢管搭建,以提供稳定的基础支持。
建议采用可调节高度的支撑结构,以适应不同高度的施工需求。
3.4 安装挑网安装支撑结构后,开始安装挑网。
将钢丝网固定在支撑结构上,并确保其牢固和平整。
挑网的连接点应使用适当的连接件进行连接,以增加整体的稳定性和强度。
3.5 完善细节在挑网安装完成后,需要对细节进行完善。
这包括检查和修复任何松动或损坏的部分,并确保整个挑网结构符合设计要求和安全标准。
4. 注意事项在实施挑网施工过程中需要注意以下事项:4.1 安全培训和防护措施施工人员应接受相关的安全培训,并在施工过程中采取必要的防护措施。
这包括佩戴安全帽、安全带和其他个人防护装备,以降低意外伤害的风险。

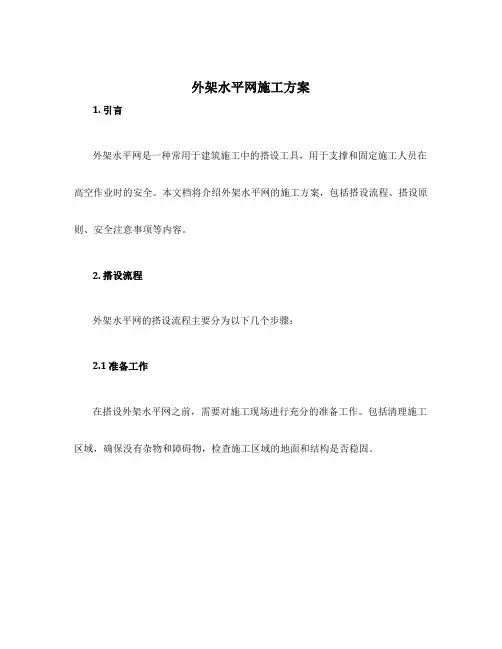

外架水平网施工方案1. 引言外架水平网是一种常用于建筑施工中的搭设工具,用于支撑和固定施工人员在高空作业时的安全。
本文档将介绍外架水平网的施工方案,包括搭设流程、搭设原则、安全注意事项等内容。
2. 搭设流程外架水平网的搭设流程主要分为以下几个步骤:2.1 准备工作在搭设外架水平网之前,需要对施工现场进行充分的准备工作。
包括清理施工区域,确保没有杂物和障碍物,检查施工区域的地面和结构是否稳固。
2.2 安装承重支撑首先需要安装承重支撑,以确保外架水平网的稳定性和安全性。
根据施工现场的具体情况,选择合适的承重支撑材料和安装方式。
一般情况下,可以使用钢管或铝合金支撑杆作为承重支撑,使用螺栓或钢丝绳固定在结构物上。
2.3 安装水平网在承重支撑安装完成后,可以开始安装水平网。
水平网一般由网格状的钢丝组成,具有较高的承载能力和防护能力。
根据施工现场的具体情况,选择合适的水平网规格和安装方式。
一般情况下,可以使用捆扎带或钢丝绳将水平网固定在承重支撑上。
2.4 检查与调整在安装完成后,需要对外架水平网进行检查和调整。
确保水平网的安装牢固,没有松动或变形。
如果发现任何问题,需要及时进行修复或调整。
2.5 后续处理外架水平网在施工完成后,需要进行后续处理工作。
包括清理施工现场,拆除外架水平网并妥善存放。
同时,需要对外架水平网进行检修和维护,确保下次使用时的安全性和稳定性。
3. 搭设原则在搭设外架水平网时,需要遵守以下原则:3.1 安全第一安全是施工的首要原则。
在搭设外架水平网时,需要确保搭设过程中的安全措施和操作规范。
使用符合标准的材料和设备,严格遵守相关安全法规。
3.2 稳固可靠外架水平网的稳固性和可靠性直接关系到施工人员的安全。
搭设时需要选择适合的支撑和固定方式,确保水平网的稳定性和牢固性。
3.3 通风透光外架水平网应具有一定的通风透光性,以保证施工现场的空气流通和采光条件。
同时,确保网孔大小适当,防止坠落物通过,并保持施工人员的视线畅通。
山东平安建设集团郦水嘉苑项目部----施工组织文件
外挑平网专项施工方案
山东平安建设集团有限公
司
第一章编制依据
1、《建筑工程预防高处坠落事故若干规定》
2、《建筑施工安全检查标准》(JGJ59-2011)
3、《建筑施工高处作业安全技术规范》(JGJ80-91)
4、《钢管扣件式脚手架安全技术规范》(JGJ130-2011)
5、施工图纸
6、施工组织设计
第二章施工准备
1、人员准备:
架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件,经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。
操作过程中严格遵守安全技术操作规程,佩戴和使用劳动保护用品。
2、材料准备:
准备材料根据施工总进度计划安排,材料应及时进场并按照相应规范的规定和施工组织设计的要求对,钢管、扣件、脚手板、密目网等进行检查验收,不合格产品不得使用。
2.1水平安全网的钢管主要为6米杆,规格Φ48mm×
3.5mm,其质量符合现行国家标准GB/T3091-2001规定。
2.2脚手板厚度不应小于50mm,为防止使用过程中脚手板端头损坏,可在距脚手板两端80mm处用18铁丝紧箍两道,固定牢靠。
2.3安全网采用平网(阻燃型大眼网)、密目式安全网,必须符合
GB16909-2009国家标准,并进行抽样检测。
绑扎用8#铅丝。
2.4钢丝绳选用6×19 Φ14.3钢丝绳,断股、起毛、锈蚀严重的钢丝绳不得使用,钢丝绳扣紧绳卡不少于三个。
经检验合格的构配件应按品种、规格分类,堆放整齐、平稳,堆放场地不得有积水。
3、施工准备
3.1将建筑物外围外架拆除,内部支撑架拆除完毕。
3.2楼层临边防护按要求搭设到位。
3.3清除搭设场地楼层的杂物。
3.4钢管、安全网等所需搭设材料准备齐全,并堆放整齐。
第三章施工部署
为避免高空坠落落物伤人,在以下楼层和部位需设置水平挑网:1#、10#、高层楼在17层处设置连续闭合一圈的悬挑水平安全网(双层防护上层为安全密目网、下层为安全大眼平网);
第四章安全挑网的具体设置
1、将一根6米长的钢管一端固定在楼层上,在17层悬挑工字钢预埋环处加固,另一端向外平挑(外端稍微上翘),每隔3米设置一根平挑钢管,然后将平挑钢管的挑出部位用通长水平杆进行连接,最后在该区域满铺密目安全网及大眼平网。
2、安全挑网需铺设两层安全网。
上面铺设一层阻燃型密目式安全网,下面铺设一层阻燃型大眼网。
在安全网的下面不准存放构件或其它材料设备。
3、在安全挑网端设置钢丝绳进行卸荷,每间隔6米设置一道钢丝绳连接至建筑物上部,钢丝绳必须张紧受力。
4、搭设期间架子工必须佩戴好安全防护用品,否则禁止施工作业。
第五章外挑平网构造
外挑平网采用钢管扣件搭设矩形框架,密目安全网与大眼安全网双层覆盖加固,在结构主体外侧与建筑物成15°挑设,采用钢丝绳拉结。
具体构造说明如下:
1、钢管扣件框架:采用6M钢管搭设矩形框架,中间加设纵横杆,纵横杆间距不大于2M。
钢管无对接。
(如下图)
6*6米网格格局
2、安全网铺设。
采用密目网与大眼网双层铺设,上层为密目网,下层为大眼网,安全网的系绳绑在钢管上。
密目式安全网安装时,系结点应沿网边均匀分布,每个环扣都必须穿入符合规定的纤维绳,大眼网与钢管绑扎的棉绳间距不大于500mm,安全网之间采用安全棉绳全部连接。
每个系点独立连接,要连接牢固而又不容易解开,受力后不能脱散。
安全网支设完毕,经检查验收合格后,方可使用。
3、网格架体的安装。
采用地面制作成6*6米的钢管网格格局,采用下端固定上端拉结形式安装。
下端固定利用主体结构悬挑工字钢预埋环穿钢管与其固定;个别地方若不能用预埋环固定,可以采用穿墙大螺杆孔,用不小于14mm钢丝绳用U型卡,一端穿墙固定,另一端绑扎在钢管上用U型卡扣将其固定。
上端采用直径为14mm及以上的钢丝绳,固定在螺杆孔部位,一端拉结架体。
附立面图:
第五章安全管理及安全技术措施
1.脚手架悬挑平网搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》(GB5036)考核合格的专业架子工。
上岗人员应定期体检,合格者方可持证上岗。
2.搭设悬挑平网人员必须戴安全帽、系安全带、穿防滑鞋。
3.悬挑平网的构配件质量与搭设质量必须符合要求,经检查验收合格后方
可使用。
4.当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。
雨后上脚手架作业应有防滑措施。
5.在脚手架上及楼层周边进行电、气焊作业时,必须有防火措施和专人看守,配备干粉灭火器和消防水源及工具用具,电、气焊作业时可用接火斗,禁止火花飞溅。
8.搭拆悬挑平网时,地面应设围栏和警戒标志,并派专人看守,严禁非操作人员入内。
不得抛掷杆件和扣件等,以防外弹伤人
9.悬挑平网使用前应进行验收,合格后方可使用,搭设前应进行全面的技术交底
第六章安全使用原则
1、经常清理网上落物,网内不得有积物。
2、安全网安装后,必须经专职安全员检查验收合格签字后方能使用。
3、在安全网的下面不准存放构件或其它材料设备,保证人员落入安全网后有效缓冲高度,安全网接口处必须连接严密。
4、使用期间严禁拆除钢管、扣件、连墙杆等构配件。
5、水平防护架上严禁堆放材料及器具,施工人员不得集中在架体的某一部位;物料吊运过程中,严禁碰撞或扯动外水平架。
第七章安全拆除原则
1、拆除前应由区项目部负责人召集有关人员对工程进行全面检查与签证,确认建筑物已施工完毕,确已不需要时,方可拆除。
2、拆除时,地面应设置警戒区,并有专人负责警戒。
3、拆除前,应将架上网上的存留材料、杂物等清除干净,按自上而下,先装者后拆,后装者先拆的顺序进行。
4、拆下的杆件与零配件应分类堆放,用垂直运输机械进行运载,严禁高空抛掷。
第八章文明施工及环境保护措施
安全文明施工措施
1、在搭设前,工长必须写好书面安全交底,班组必须严格按操作要求和技术安全交底施工。
操作者应有特种作业上岗证。
2、搭设必须符合方案要求,不得随意进行更改。
3、在水平防护架拆除过程中,对所有拆下的脚手管和有坠落可能的物品,一律先行拆除或加以固定,高处作业所用的物品,均应堆放平稳,不妨碍通行和装卸,工具随手放入工具袋,拆卸下的物物件及余料均及时集装、清理运走,不得任意乱置或向下丢弃,传递物件禁止抛掷。
4、吊运钢管材料等须用专用的保险吊钩,钢管严禁单点起吊,要堆放平稳,并严格控制脚手架上的施工荷载。
5、在搭拆时,如果杆件等尚未绑扎牢固,或已拆开绑扎,均不得中途停止。
6、遇有恶劣气候(如风力在六级以上)影响施工安全时,不得进行高空搭拆工作和高空作业。
环境保护措施
1、网内垃圾及时清理,并存放进指定垃圾站,做到工完场清。
2、工地现场机具设备及材料堆放应合理有序,场地在干燥大风时应注意洒水降尘。
