固态相变原理习题集答案

相变理论试题及答案一、单项选择题（每题2分，共10分）1. 物质从固态直接变为气态的过程称为：A. 蒸发B. 升华C. 凝固D. 液化答案：B2. 下列哪种物质在常温下为气态？A. 水B. 铁C. 氧气D. 铜答案：C3. 物质从液态变为固态的过程称为：A. 蒸发B. 凝固C. 沸腾D. 升华答案：B4. 物质从气态直接变为固态的过程称为：A. 蒸发B. 升华C. 凝固答案：B5. 物质从固态变为液态的过程称为：A. 蒸发B. 熔化C. 沸腾D. 升华答案：B二、填空题（每空1分，共10分）1. 物质从液态变为气态的过程称为________。

答案：蒸发2. 物质从固态变为液态的过程称为________。

答案：熔化3. 物质从气态变为液态的过程称为________。

答案：液化4. 物质从液态变为固态的过程称为________。

答案：凝固5. 物质从固态直接变为气态的过程称为________。

答案：升华三、简答题（每题5分，共20分）1. 请简述相变过程中的潜热是什么？答案：潜热是指在相变过程中，物质吸收或释放的热量，而温度保持2. 为什么水在0℃时会结冰？答案：水在0℃时结冰是因为在这个温度下，水分子的运动能量不足以抵抗分子间的吸引力，导致水分子排列成固态结构。

3. 请解释为什么在高压下，水的沸点会升高？答案：在高压下，水的沸点升高是因为压力的增加使得水分子间的距离减小，需要更多的能量才能使水分子从液态变为气态。

4. 为什么干冰（固态二氧化碳）在室温下会直接升华？答案：干冰在室温下直接升华是因为固态二氧化碳的分子间作用力较弱，且其升华点低于室温，使得干冰分子在室温下就能获得足够的能量直接从固态变为气态。

四、计算题（每题10分，共20分）1. 假设有1千克的水从0℃加热到100℃，然后完全蒸发。

已知水的比热容为4.18 J/(g·℃)，汽化热为40.7 kJ/mol，水的摩尔质量为18 g/mol。

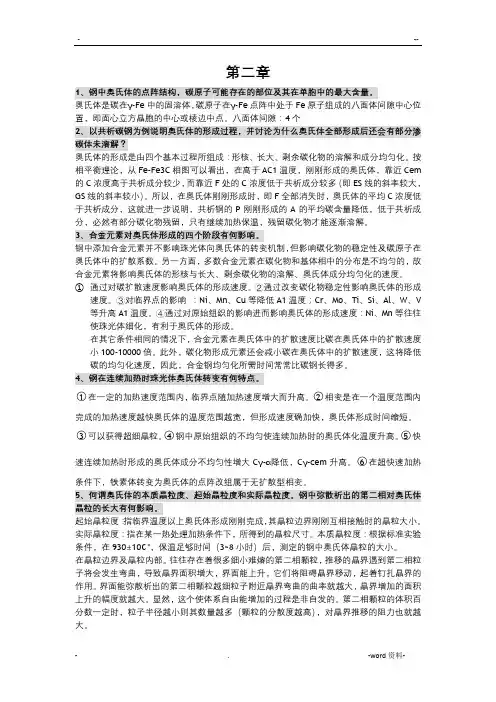

第二章1、钢中奥氏体的点阵结构，碳原子可能存在的部位及其在单胞中的最大含量。

奥氏体是碳在γ-Fe中的固溶体，碳原子在γ-Fe点阵中处于Fe原子组成的八面体间隙中心位置，即面心立方晶胞的中心或棱边中点。

八面体间隙：4个2、以共析碳钢为例说明奥氏体的形成过程，并讨论为什么奥氏体全部形成后还会有部分渗碳体未溶解？奥氏体的形成是由四个基本过程所组成：形核、长大、剩余碳化物的溶解和成分均匀化。

按相平衡理论，从Fe-Fe3C相图可以看出，在高于AC1温度，刚刚形成的奥氏体，靠近Cem 的C浓度高于共析成分较少，而靠近F处的C浓度低于共析成分较多（即ES线的斜率较大，GS线的斜率较小）。

所以，在奥氏体刚刚形成时，即F全部消失时，奥氏体的平均C浓度低于共析成分，这就进一步说明，共析钢的P刚刚形成的A的平均碳含量降低，低于共析成分，必然有部分碳化物残留，只有继续加热保温，残留碳化物才能逐渐溶解。

3、合金元素对奥氏体形成的四个阶段有何影响。

钢中添加合金元素并不影响珠光体向奥氏体的转变机制，但影响碳化物的稳定性及碳原子在奥氏体中的扩散系数。

另一方面，多数合金元素在碳化物和基体相中的分布是不均匀的，故合金元素将影响奥氏体的形核与长大、剩余碳化物的溶解、奥氏体成分均匀化的速度。

①通过对碳扩散速度影响奥氏体的形成速度。

②通过改变碳化物稳定性影响奥氏体的形成速度。

③对临界点的影响：Ni、Mn、Cu等降低A1温度；Cr、Mo、Ti、Si、Al、W、V 等升高A1温度。

④通过对原始组织的影响进而影响奥氏体的形成速度：Ni、Mn等往往使珠光体细化，有利于奥氏体的形成。

在其它条件相同的情况下，合金元素在奥氏体中的扩散速度比碳在奥氏体中的扩散速度小100-10000倍。

此外，碳化物形成元素还会减小碳在奥氏体中的扩散速度，这将降低碳的均匀化速度，因此，合金钢均匀化所需时间常常比碳钢长得多。

4、钢在连续加热时珠光体奥氏体转变有何特点。

○1在一定的加热速度范围内，临界点随加热速度增大而升高。

固态相变原理考试试题一、(20分)1、试对固态相变地相变阻力进行分析固态相变阻力包括界面能和应变能,这是由于发生相变时形成新界面,比容不同都需要消耗能量.（1）界面能：是指形成单位面积地界面时,系统地赫姆霍茨自由能地变化值.与大小和化学键地数目、强度有关.共格界面地化学键数目、强度没有发生大地变化,最小；半共格界面产生错配位错,化学键发生变化,次之；非共格界面化学键破坏最厉害,最大.（2）应变能①错配度引起地应变能（共格应变能）：共格界面由错配度引起地应变能最大,半共格界面次之,非共格界面最小.②比容差引起地应变能（体积应变能）：和新相地形状有关,,球状由于比容差引起地应变能最大,针状次之,片状最小.2、分析晶体缺陷对固态相变中新相形核地作用固相中存在各种晶体缺陷,如空位、位错、层错、晶界等,如果在晶体缺陷处形核,随着核地形成,缺陷将消失,缺陷地能量将给出一供形核需要,使临界形核功下降,故缺陷促进形核.（1）空位：过饱和空位聚集,崩塌形成位错,能量释放而促进形核,空位有利于扩散,有利于形核.（2）位错：①形成新相,位错线消失,会释放能量,促进形核②位错线不消失,依附在界面上,变成半共格界面,减少应变能.③位错线附近溶质原子易偏聚,形成浓度起伏,利于形核.④位错是快速扩散地通道.⑤位错分解为不全位错和层错,有利于形核.Aaromon总结：刃型位错比螺型位错更利于形核；较大柏氏矢量地位错更容易形核；位错可缠绕,割阶处形核；单独位错比亚晶界上位错易于形核；位错影响形核,易在某些惯习面上形成.（3）晶界：晶界上易形核,减小晶界面积,降低形核界面能二、(20分)已知调幅分解1、试分析发生调幅分解地条件只有当R（λ）＞0,振幅才能随时间地增长而增加,即发生调幅分解,要使R（λ）＞0,得且. 令R（λ）=0得λc—临界波长,则λ＜λc时,偏聚团间距小,梯度项很大,R（λ）＞0,不能发生；λ＞λc时,随着波长增加,下降,易满足,可忽略梯度项,调幅分解能发生.2、说明调幅分解地化学拐点和共格拐点,并画出化学拐点、共格拐点和平衡成分点在温度——成分坐标中地变化轨迹化学拐点：当G”=0时.即为调幅分解地化学拐点；共格拐点：当G”+2η2Y=0时为共格拐点,与化学拐点相比共格拐点地浓度范围变窄了,温度范围也降低了.3、请说明调幅分解与形核长大型相变地区别调幅分解与形核长大型相变地区别调幅分解形核长大型变形成分连续变化,最后达到平衡始终保持平衡,不随时间变化相界面开始无明显相界面,最后才变明显始终都有明显地相界面组织形态两相大小分布规则,组织均匀,不呈球状大小不一,分布混乱,常呈球状,组织均匀性差结构结构与母相一致,成分与母相不同结构、成分均不同三、(20分)1、阐明建立马氏体相变晶体学表象理论地实验基础和基本原理（1）实验基础1 / 32 /3 ① 在宏观范围内,惯习面是不应变面（不转变、不畸变）；② 在宏观范围内,马氏体中地形状变形是一个不变平面应变；③ 惯习面位向有一定地分散度（指不同片、不同成分地马氏体）；④在微观范围内,马氏体地变形不均匀,内部结构不均匀,有亚结构存在（片状马氏体为孪晶,板条马氏体为位错）.（2）基本原理在实验基础上,提出了马氏体晶体学表象理论,指出马氏体相变时所发生地整个宏观应变应是下面三种应变地综合：① 发生点阵应变（Bain 应变）,形成马氏体新相地点阵结构.但是Bain 应变不存在不变平面,不变长度地矢量是在圆锥上,所以要进行点阵不变切变.② 简单切边,点阵不变非均匀切变,在马氏体内发生微区域变形,不改变点阵类型,只改变形状,通过滑移、孪生形成无畸变面.③ 刚体转动,①②得到地无畸变地平面转回到原来地位置去,得到不畸变、不转动地平面.用W-R-L 理论来表示：P 1=RPB,P 1为不变平面应变地形状变形,B 为Bain 应变、用主轴应变来表示,R 为刚体转动、可以用矩阵来表示,P 为简单应变.2、阐明马氏体相变热力学地基本设想和表达式地意义答：基本设想：马氏体相变先在奥氏体中形成同成分地体心核胚,然后体心核胚再转变为马氏体M.所以马氏体相变自由能表达式为：M M G G G γγαα→→→∆=∆+∆,式中：① M G γ→∆表示奥氏体转变为马氏体地自由能差.,此时温度为Ms 温度.② G γα→∆表示母相中形成同成分地体心核胚时地自由能变化,定义为T 0温度γ与α地平衡温度,,为T<T 0时,产生核胚地温度.③ M G α→∆表示体心核胚转变为马氏体M 而引起地自由能变化.消耗于以下几个方面：切变能（进行不变平面切变、改变晶体结构和形状地能量）；协作形变能（周围地奥氏体产生形变地能量）；膨胀应变能（由于比容变化而致）；存储能（形成位错地应变能、形成孪晶地界面能）；其他（表面能、缺陷能、能量场地影响等）.四、(20分)1、试解释沉淀相粒子地粗化机理由Gibbs-Thompson 定理知,在半径为r 地沉淀相周围界面处母相成分表达式： 2()()(1)m V C r C RTr αασ=∞-当沉淀相越小,其中每个原子分到地界面能越多,因此化学势越高,与它处于平衡地母相中地溶质原子浓度越高. 即：C （r 2）> C(r 1) .由此可见在大粒子r 1和小粒子r 2之间地基体中存在浓度梯度,因此必然有一个扩散流,在浓度梯度地作用下,大粒子通过吸收基体中地溶质而不断长大,小粒子则要不断溶解、收缩,放出溶质原子来维持这个扩散流.所以出现了大粒子长大、小粒子溶解地现象. 需要画图辅助说明！2、根据沉淀相粒子粗化公式：,分析粒子地生长规律（奥斯瓦尔德熟化）①当时,r=r ,rt ∂∂=0粒子不长大；②当时,r <r ,rt ∂∂<0小粒子溶解；③当时,r>r ,rt ∂∂>0粒子长大；④当时,r=2r ,rt ∂∂最大,长大最快；⑤长大过程中,小粒子溶解,大粒子长大,粒子总数减小,r 增加,更容易满足②,小粒子溶解更快；⑥温度T 升高,扩散系数D 增大,使rt ∂∂增大.所以当温度升高,大粒子长大更快, 小粒子溶解更快.五、(20分)已知新相地长大速度为：1、 试分析过冷度对长大速度地影响过冷度很小,∆gv 很小,∆gv 随过冷度地增加而增加,∆gv 越小长大速率越大,表明：长大速度u 与过冷度或者成正比,也就是当T 下降,过冷度增大,上升,长大速度u 增大.（1） 过冷度很很大,∆gv/kT 很大,exp(-∆gv/kT)→0,此时,温度越高长大速率越大,2、 求生长激活能过冷度很大时,exp(-∆gv/kT)→0,公式转化为0e x p ()Q kT μλν=-3 / 3 两边取对数,0exp()Q kT μλν=-则(ln )(1/)d Q K d T μ=-则为单个原子地扩散激活能,再乘以阿伏加德罗常数N 0,得生长激活能.。

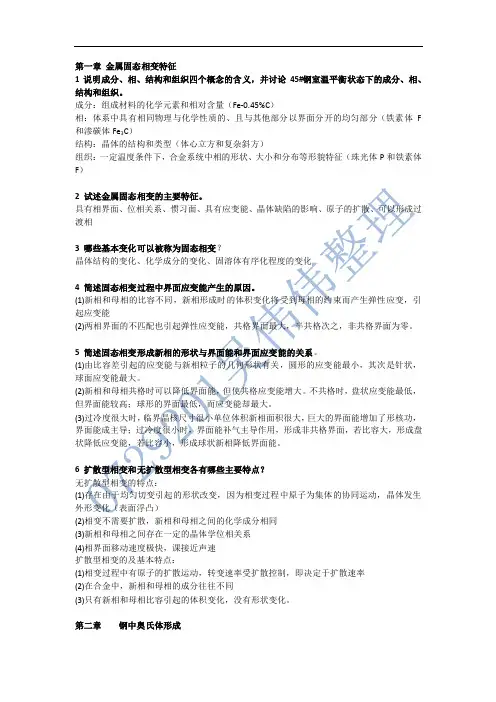

固态相变习题第一章自测题试卷1、固态相变是固态金属（包括金属与合金）在（）和（）改变时，（）的变化。

2、相的定义为（）。

3、新相与母相界面原子排列方式有三种类型，分别为（）、（）、（），其中（）界面能最低，（）应变能最低。

4、固态相变的阻力为（）及（）。

5、平衡相变分为（）、（）、（）、（）、（）。

6、非平衡相变分为（）、（）、（）、（）、（）。

7、固态相变的分类，按热力学分类：（）、（）；按原子迁动方式不同分类：（）、（）；按生长方式分类（）、（）。

8、在体积相同时，新相呈（）体积应变能最小。

A．碟状（盘片状） B.针状 C.球状9、简述固态相变的非均匀形核。

10、简述固态相变的基本特点。

第二章自测题试卷1、分析物相类型的手段有（）、（）、（）。

2、组织观测手段有（）、（）、（）。

3、相变过程的研究方法包括（）、（）、（）。

4、阿贝成像原理为（）。

5、物相分析的共同原理为（）。

6、扫描电镜的工作原理简单概括为：（）。

7、透射电子显微镜的衬度像分为（）、（）、（）。

第三章自测题试卷1. 根据扩散观点，奥氏体晶核的形成必须依靠系统内的（）：A.能量起伏、浓度起伏、结构起伏B. 相起伏、浓度起伏、结构起伏C.能量起伏、价键起伏、相起伏D. 浓度起伏、价键起伏、结构起伏2. 奥氏体所具有的性能包括：（）A.高强度、顺磁性、密度高、导热性差；B.高塑性、顺磁性、密度高、导热性差；C.较好热强性、高塑性、顺磁性、线膨胀系数大；D.较好热强性、高塑性、铁磁性、线膨胀系数大。

3. 影响奥氏体转变的影响因素包括（）、（）、（）、（）。

4．控制奥氏体晶粒大小的措施有：（），（），（），（）。

5．奥氏体是Fe-C合金中的一种重要的相，一般是指（），碳原子位于（）。

6. 绘图说明共析钢奥氏体的形成过程。

7. 奥氏体易于在铁素体和渗碳体的相界面处成核的原因是什么？8. 简述连续加热时奥氏体转变的特点。

9. 说明组织遗传的定义和控制方法。

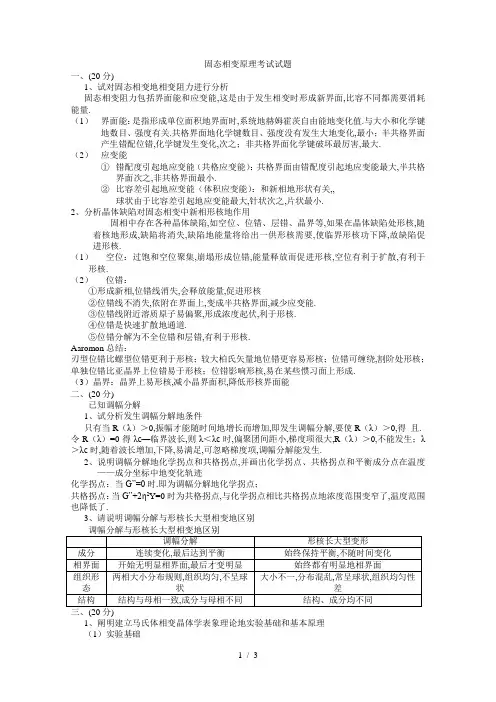

固态相变原理考试试题一、(20分)1、试对固态相变地相变阻力进行分析固态相变阻力包括界面能和应变能,这是由于发生相变时形成新界面,比容不同都需要消耗能量.（1）界面能：是指形成单位面积地界面时,系统地赫姆霍茨自由能地变化值.与大小和化学键地数目、强度有关.共格界面地化学键数目、强度没有发生大地变化,最小；半共格界面产生错配位错,化学键发生变化,次之；非共格界面化学键破坏最厉害,最大.（2）应变能①错配度引起地应变能（共格应变能）：共格界面由错配度引起地应变能最大,半共格界面次之,非共格界面最小.②比容差引起地应变能（体积应变能）：和新相地形状有关,,球状由于比容差引起地应变能最大,针状次之,片状最小.2、分析晶体缺陷对固态相变中新相形核地作用固相中存在各种晶体缺陷,如空位、位错、层错、晶界等,如果在晶体缺陷处形核,随着核地形成,缺陷将消失,缺陷地能量将给出一供形核需要,使临界形核功下降,故缺陷促进形核.（1）空位：过饱和空位聚集,崩塌形成位错,能量释放而促进形核,空位有利于扩散,有利于形核.（2）位错：①形成新相,位错线消失,会释放能量,促进形核②位错线不消失,依附在界面上,变成半共格界面,减少应变能.③位错线附近溶质原子易偏聚,形成浓度起伏,利于形核.④位错是快速扩散地通道.⑤位错分解为不全位错和层错,有利于形核.Aaromon总结：刃型位错比螺型位错更利于形核；较大柏氏矢量地位错更容易形核；位错可缠绕,割阶处形核；单独位错比亚晶界上位错易于形核；位错影响形核,易在某些惯习面上形成.（3）晶界：晶界上易形核,减小晶界面积,降低形核界面能二、(20分)已知调幅分解1、试分析发生调幅分解地条件只有当R（λ）＞0,振幅才能随时间地增长而增加,即发生调幅分解,要使R（λ）＞0,得且. 令R（λ）=0得λc—临界波长,则λ＜λc时,偏聚团间距小,梯度项很大,R（λ）＞0,不能发生；λ＞λc时,随着波长增加,下降,易满足,可忽略梯度项,调幅分解能发生.2、说明调幅分解地化学拐点和共格拐点,并画出化学拐点、共格拐点和平衡成分点在温度——成分坐标中地变化轨迹化学拐点：当G”=0时.即为调幅分解地化学拐点；共格拐点：当G”+2η2Y=0时为共格拐点,与化学拐点相比共格拐点地浓度范围变窄了,温度范围也降低了.3、请说明调幅分解与形核长大型相变地区别1、阐明建立马氏体相变晶体学表象理论地实验基础和基本原理（1）实验基础1 / 32 /3 ① 在宏观范围内,惯习面是不应变面（不转变、不畸变）；② 在宏观范围内,马氏体中地形状变形是一个不变平面应变；③ 惯习面位向有一定地分散度（指不同片、不同成分地马氏体）；④ 在微观范围内,马氏体地变形不均匀,内部结构不均匀,有亚结构存在（片状马氏体为孪晶,板条马氏体为位错）.（2）基本原理在实验基础上,提出了马氏体晶体学表象理论,指出马氏体相变时所发生地整个宏观应变应是下面三种应变地综合：① 发生点阵应变（Bain 应变）,形成马氏体新相地点阵结构.但是Bain 应变不存在不变平面,不变长度地矢量是在圆锥上,所以要进行点阵不变切变.② 简单切边,点阵不变非均匀切变,在马氏体内发生微区域变形,不改变点阵类型,只改变形状,通过滑移、孪生形成无畸变面.③ 刚体转动,①②得到地无畸变地平面转回到原来地位置去,得到不畸变、不转动地平面.用W-R-L 理论来表示：P 1=RPB,P 1为不变平面应变地形状变形,B 为Bain 应变、用主轴应变来表示,R 为刚体转动、可以用矩阵来表示,P 为简单应变.2、阐明马氏体相变热力学地基本设想和表达式地意义答：基本设想：马氏体相变先在奥氏体中形成同成分地体心核胚,然后体心核胚再转变为马氏体M.所以马氏体相变自由能表达式为：M M G G G γγαα→→→∆=∆+∆,式中：① M G γ→∆表示奥氏体转变为马氏体地自由能差.,此时温度为Ms 温度.② G γα→∆表示母相中形成同成分地体心核胚时地自由能变化,定义为T 0温度γ与α地平衡温度,,为T<T 0时,产生核胚地温度.③ MG α→∆表示体心核胚转变为马氏体M 而引起地自由能变化.消耗于以下几个方面：切变能（进行不变平面切变、改变晶体结构和形状地能量）；协作形变能（周围地奥氏体产生形变地能量）；膨胀应变能（由于比容变化而致）；存储能（形成位错地应变能、形成孪晶地界面能）；其他（表面能、缺陷能、能量场地影响等）.四、(20分)1、试解释沉淀相粒子地粗化机理由Gibbs-Thompson 定理知,在半径为r 地沉淀相周围界面处母相成分表达式： 2()()(1)m V C r C RTr αασ=∞-当沉淀相越小,其中每个原子分到地界面能越多,因此化学势越高,与它处于平衡地母相中地溶质原子浓度越高. 即：C （r 2）> C(r 1) .由此可见在大粒子r 1和小粒子r 2之间地基体中存在浓度梯度,因此必然有一个扩散流,在浓度梯度地作用下,大粒子通过吸收基体中地溶质而不断长大,小粒子则要不断溶解、收缩,放出溶质原子来维持这个扩散流.所以出现了大粒子长大、小粒子溶解地现象. 需要画图辅助说明！2、根据沉淀相粒子粗化公式：,分析粒子地生长规律（奥斯瓦尔德熟化）①当时,r=r ,rt ∂∂=0粒子不长大；②当时,r <r ,r t ∂∂<0小粒子溶解；③当时,r>r ,r t ∂∂>0粒子长大；④当时,r=2r ,r t ∂∂最大,长大最快；⑤长大过程中,小粒子溶解,大粒子长大,粒子总数减小,r 增加,更容易满足②,小粒子溶解更快；⑥温度T 升高,扩散系数D 增大,使rt ∂∂增大.所以当温度升高,大粒子长大更快, 小粒子溶解更快.五、(20分)已知新相地长大速度为：1、 试分析过冷度对长大速度地影响过冷度很小,∆gv 很小,∆gv 随过冷度地增加而增加,∆gv 越小长大速率越大,表明：长大速度u 与过冷度或者成正比,也就是当T 下降,过冷度增大,上升,长大速度u 增大.（1） 过冷度很很大,∆gv/kT 很大,exp(-∆gv/kT)→0,此时,温度越高长大速率越大,2、 求生长激活能过冷度很大时,exp(-∆gv/kT)→0,公式转化为0exp()Q kT μλν=-3 / 3 两边取对数,0exp()Q kT μλν=-则(ln )(1/)d Q K d T μ=-则为单个原子地扩散激活能,再乘以阿伏加德罗常数N 0,得生长激活能.。

固态相变原理测验试题+答案--————--———-——---————-——-————--— 作者： —————————————-——-—-——-—-——-—--—— 日期：固态相变原理考试试题一、（20 分) 1、试对固态相变的相变阻力进行分析 固态相变阻力包括界面能和应变能，这是由于发生相变时形成新界面,比容不同都需要消耗能量。

界面能 ：是指形成单位面积的界面时，系统的赫姆霍茨自由能的变化值。

与大小和化学键的数目、强度有关。

为表面张力，为偏摩尔自由能， 为由于界面面积改变而引起的晶粒内部自由能变化 （1） 共格界面的化学键数目、强度没有发生大的变化，σ最小;半共格界面产生错配位错，化学键发生变化，σ次之；非共格界面化学键破坏最厉害，σ最大. （2） 应变能 ① 错配度引起的应变能（共格应变能）：共格界面由错配度引起的应变能最大，半共格界面次之，非共格界面最小。

② 比容差引起的应变能(体积应变能）：和新相的形状有关,,球状由于比容差引起的应变能最大，针状次之，片状最小。

2、分析晶体缺陷对固态相变中新相形核的作用固相中存在各种晶体缺陷，如空位、位错、层错、晶界等,如果在晶体缺陷处形核，随着核的形成，缺陷将消失，缺陷的能量将给出一供形核需要,使临界形核功下降，故缺陷促进形核。

（1） 空位:过饱和空位聚集，崩塌形成位错,能量释放而促进形核,空位有利于扩散，有利于形核。

（2） 位错：①形成新相，位错线消失，会释放能量,促进形核②位错线不消失，依附在界面上，变成半共格界面，减少应变能。

③位错线附近溶质原子易偏聚,形成浓度起伏，利于形核。

④位错是快速扩散的通道.⑤位错分解为不全位错和层错，有利于形核。

Aaromon 总结：刃型位错比螺型位错更利于形核;较大柏氏矢量的位错更容易形核;位错可缠绕,割阶处形核；单独位错比亚晶界上位错易于形核；位错影响形核,易在某些惯习面上形成.（3)晶界：晶界上易形核，减小晶界面积,降低形核界面能二、（20 分） 已知调幅分解浓度波动方程为:1、试分析发生调幅分解的条件，其中:只有当 R（λ）＞0，振幅才能随时间的增长而增加，即发生调幅分解，要使 R（λ)＞0，得 G”＜0 且｜ G”｜＞2η2Y+8π2k/λ2 令 R(λ）=0 得 λc—临界波长，则 λ＜λc 时，偏聚团间距小，梯度项 8π2k/λ2 很大，R（λ）＞0，不能发生；λ＞λc 时,随着波长增加，8π2k/λ2 下降,易满足| G”| ＞2η2Y+8π2k/λ2，可忽略梯度项，调幅分解能发生。

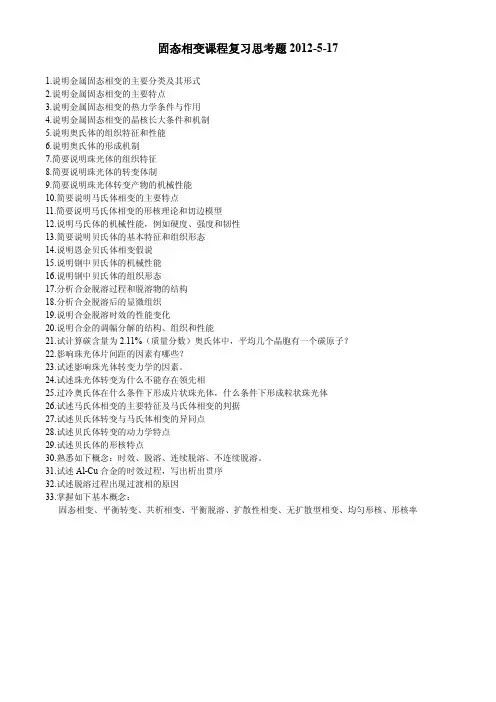

固态相变课程复习思考题2012-5-171.说明金属固态相变的主要分类及其形式2.说明金属固态相变的主要特点3.说明金属固态相变的热力学条件与作用4.说明金属固态相变的晶核长大条件和机制5.说明奥氏体的组织特征和性能6.说明奥氏体的形成机制7.简要说明珠光体的组织特征8.简要说明珠光体的转变体制9.简要说明珠光体转变产物的机械性能10.简要说明马氏体相变的主要特点11.简要说明马氏体相变的形核理论和切边模型12.说明马氏体的机械性能，例如硬度、强度和韧性13.简要说明贝氏体的基本特征和组织形态14.说明恩金贝氏体相变假说15.说明钢中贝氏体的机械性能16.说明钢中贝氏体的组织形态17.分析合金脱溶过程和脱溶物的结构18.分析合金脱溶后的显微组织19.说明合金脱溶时效的性能变化20.说明合金的调幅分解的结构、组织和性能21.试计算碳含量为2.11%（质量分数）奥氏体中，平均几个晶胞有一个碳原子？22.影响珠光体片间距的因素有哪些？23.试述影响珠光体转变力学的因素。

24.试述珠光体转变为什么不能存在领先相25.过冷奥氏体在什么条件下形成片状珠光体，什么条件下形成粒状珠光体26.试述马氏体相变的主要特征及马氏体相变的判据27.试述贝氏体转变与马氏体相变的异同点28.试述贝氏体转变的动力学特点29.试述贝氏体的形核特点30.熟悉如下概念：时效、脱溶、连续脱溶、不连续脱溶。

31.试述Al-Cu合金的时效过程，写出析出贯序32.试述脱溶过程出现过渡相的原因33.掌握如下基本概念：固态相变、平衡转变、共析相变、平衡脱溶、扩散性相变、无扩散型相变、均匀形核、形核率1.说明金属固态相变的主要分类及其形式？（1）按热力学分类：①一级相变②二级相变（2）按平衡状态图分类：①平衡相变㈠同素异构转变和多形性转变㈡平衡脱溶沉淀㈢共析相变㈣调幅分解㈤有序化转变②非平衡相变㈠伪共析相变。

㈡马氏体相变。

㈢贝氏体相变。

㈣非平衡脱溶沉淀。

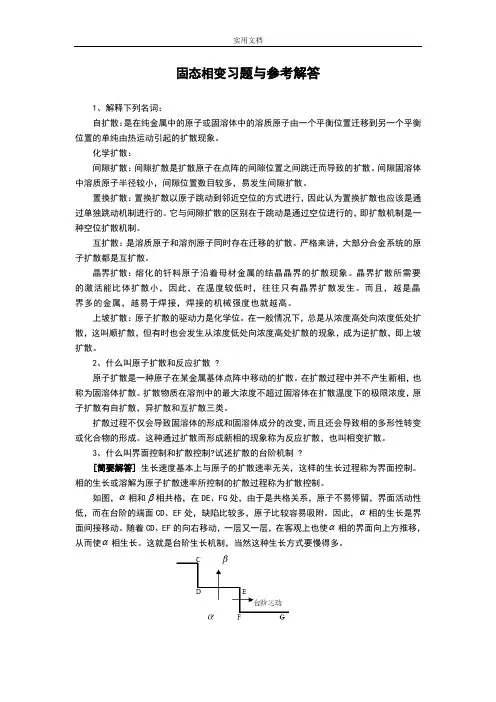

固态相变习题与参考解答1、解释下列名词：自扩散：是在纯金属中的原子或固溶体中的溶质原子由一个平衡位置迁移到另一个平衡位置的单纯由热运动引起的扩散现象。

化学扩散：间隙扩散：间隙扩散是扩散原子在点阵的间隙位置之间跳迁而导致的扩散。

间隙固溶体中溶质原子半径较小，间隙位置数目较多，易发生间隙扩散。

置换扩散：置换扩散以原子跳动到邻近空位的方式进行，因此认为置换扩散也应该是通过单独跳动机制进行的。

它与间隙扩散的区别在于跳动是通过空位进行的，即扩散机制是一种空位扩散机制。

互扩散：是溶质原子和溶剂原子同时存在迁移的扩散。

严格来讲，大部分合金系统的原子扩散都是互扩散。

晶界扩散：熔化的钎料原子沿着母材金属的结晶晶界的扩散现象。

晶界扩散所需要的激活能比体扩散小，因此，在温度较低时，往往只有晶界扩散发生。

而且，越是晶界多的金属，越易于焊接，焊接的机械强度也就越高。

上坡扩散：原子扩散的驱动力是化学位。

在一般情况下，总是从浓度高处向浓度低处扩散，这叫顺扩散，但有时也会发生从浓度低处向浓度高处扩散的现象，成为逆扩散，即上坡扩散。

2、什么叫原子扩散和反应扩散 ?原子扩散是一种原子在某金属基体点阵中移动的扩散。

在扩散过程中并不产生新相，也称为固溶体扩散。

扩散物质在溶剂中的最大浓度不超过固溶体在扩散温度下的极限浓度，原子扩散有自扩散，异扩散和互扩散三类。

扩散过程不仅会导致固溶体的形成和固溶体成分的改变，而且还会导致相的多形性转变或化合物的形成。

这种通过扩散而形成新相的现象称为反应扩散，也叫相变扩散。

3、什么叫界面控制和扩散控制?试述扩散的台阶机制 ?[简要解答] 生长速度基本上与原子的扩散速率无关，这样的生长过程称为界面控制。

相的生长或溶解为原子扩散速率所控制的扩散过程称为扩散控制。

如图，α相和β相共格，在DE、FG处，由于是共格关系，原子不易停留，界面活动性低，而在台阶的端面CD、EF处，缺陷比较多，原子比较容易吸附。

因此，α相的生长是界面间接移动。

固态相变复习答案第一章从铁碳合金相图中知道，碳素钢在加热和冷却过程中，经过PSK（A1）线，发生珠光体向奥氏体的相互转变，经过GS（A3）线，发生铁素体向奥氏体的相互转变，经过ES （Acm）线，发生渗碳体向奥氏体的转变。

所以任一含碳量的碳素钢，其在缓慢加热和冷却过程中固态组织转变的临界点，就是依据A1、A3和Acm线确定。

共析钢仅有一个临界点A1，亚共析钢有两个临界点A1和A3点，过共析钢也有两个临界点A1和Acm点。

A1、A3和Acm均为平衡临界点，实际转变过程不可能在平衡临界点进行，为示区别，将加热转变点以C表示，冷却转变点以r表示。

% d% a% @, g. u2 i5 `, a' P; }开始转变AC1――加热时 P A 温度: {8 M p5 }8 y! C/ ~开始转变Ar1――冷却时 A P 温度8 a# Q- s\) {2 N1 Y/ i/ f' Q9 j& g# S# U2 f全部转变AC3――加热时 F A 终了温度开始析出Ar3――冷却时 A F 温度& U% [* g3 b* J( U' ?\ 全部溶入6 o* [% \\+ {' \\ Q( b# h# c ACcm――加热时Fe3CⅡ A 终了温度开始析出Arcm――冷却时 A Fe3CⅡ 温度第二章奥氏体形成一・奥氏体的形成可以分四个阶段;1,奥氏体的形核2,晶核向铁素体和渗碳体俩个方向长大 3,剩余碳化物溶解 4,奥氏体成分均匀化二・影响奥氏体晶粒大小因素答；（1）加热温度的影响（3）原始组织的影响（2）含碳量的影响（4）合金元素的影响三・什么是奥氏体的起始晶粒度，本质晶粒度和实际晶粒度，各有何意义？答；（1）起始晶粒度：奥氏体晶粒边界刚刚相互接触时奥氏体晶粒的大小为起始晶粒度。

（2）本质晶粒度：一定条件下奥氏体晶粒长大的倾向(规定条件下，Ａ晶粒的大小) 。

（3）实际晶粒度：在具体的热处理工艺下获得的奥氏体晶粒的大小称为实际晶粒度。

金属固态相变原理知到章节测试答案智慧树2023年最新山东科技大学绪论单元测试1.材料科学与工程研究的四要素是：（）参考答案:合成制备工艺;材料固有性能;材料使用性能;成分、组织和结构第一章测试1.按平衡状态图分类，以下哪种转变不是平衡转变：（）参考答案:伪共析转变2.新相与母相相界面上的界面能：（）参考答案:非共格界面能最高3.扩散性相变的基本特点：（）参考答案:新相与母相成分不同4.金属固态相变主要采用的形核方式是均匀形核。

（）参考答案:错5.相变动力学主要是讨论相变的（），即描述恒温条件下相变量与时间的关系。

参考答案:速率第二章测试1.过共析钢室温下组织为：（）。

参考答案:珠光体+渗碳体2.钢中C含量增加提高奥氏体形成速度的主要原因有：（）参考答案:增加了F/渗碳体的相界面，从而增多了奥氏体的形核位置。

;碳化物越多，珠光体片层间距减小，使奥氏体形成时C原子扩散距离减小。

;C在奥氏体中扩散系数增加，导致奥氏体长大速度增大。

3.α/Fe3C界面处，C原子浓度相差很大，有利于获得奥氏体晶核所需的C原子浓度：（）参考答案:对4.奥氏体形成时溶解渗碳体的速度始终大于溶解铁素体的速度：（）参考答案:错5.由Fe-C相图，奥氏体在高温下才是稳定相，欲测晶粒度，需将高温状态奥氏体轮廓的痕迹在室温下显示出来。

下列哪项不是常用的方法：（）参考答案:双喷法第三章测试1.实际热处理工艺中，通常亚共析钢随碳含量上升， C曲线：（）。

参考答案:右移2.影响C曲线位置的因素不包括：（）。

参考答案:温度3.下列各元素溶入到奥氏体中可使曲线右移，其中错误的是：（）。

参考答案:Co4.相变临界点以下，共析钢的奥氏体（）。

参考答案:最稳定5.亚（过）共析钢的TTT曲线左上方有一条（）。

参考答案:先共析转变线6.共析钢在过冷奥氏体连续冷却转变产物中，不会出现的组织是：（）的TTT曲线左上方有一条（）。

参考答案:马氏体第四章测试1.亚共析钢珠光体形核时的领先相是：（）参考答案:铁素体2.片状珠光体的形成机制有：（）参考答案:交替形核长大机制;分枝形成机制3.强度相同时，片状珠光体的疲劳极限好于球状珠光体。

第九章固相相变习题与解答1、何谓一级相变？何谓二级相变？各有何特征？解：一级相变：体系由一相变为另一相时，如两相的化学势相等但化学势的一级偏微商(一级导数)不相等的相变称为一级相变。

其特点是：有相变潜热，并伴随有体积改变。

二级相变：相变时两相化学势相等，其一级偏微熵也相等，而二级偏微熵不等。

其特点是：无相变潜热，无体积的不连续性，只有Cp、α、β的不连续有居里点或λ点2、何谓马氏体相变？马氏体相变有何特点？解：马氏体相变是固态相变的基本形式之一，转变的本质是以晶格畸变为主、无成分变化、无扩散的位移型相变，是晶体及其迅速的剪切畸变。

其特点是：（1）相变无特定的温度点；（2）转变动力学速率可高达声速；（3）具有鲜明的结晶学特点。

3、简述相变亚稳区的特点及稳区形成的原因？解：特点：（1）亚稳区处于不平衡状态；（2）在亚稳区要产生新相必须过冷；（3）当加入杂质，可在亚稳区形成新相，此时亚稳区缩小。

原因：（1）气相转变液相时：以微小液滴出现，液滴很小，其饱和蒸汽压>>平面态蒸汽压，在相平衡温度下，这些微粒还未达到饱和而重新蒸发。

（2）液相转变固相时：以微小晶粒出现，也由于颗粒很小，其溶解度>>平面溶解度，在相平衡温度下，微粒重新溶解。

4、相变的驱动力是什么？解：相变过程的推动力应为过冷度、过饱和浓度或过饱和蒸汽压。

5、当一种纯液体过冷到平衡凝固温度（T0）以下时，固相与液相间的自由焓差越来越负。

试证明在温度T0附近随温度变化的关系近似地为：，式中∆H V <0为凝固潜热。

解：由得：在平衡温度时，则在时，,得证。

6、在纯液体平衡凝固温度T0以下，临界相变势垒随温度下降而减小，于是有一个使热起伏活化因子exp为极大值的温度。

试证明当T＝T0/3时，exp有极大植。

（提示：利用表达式）解：由将代入则令则即求y的极值，当时，即此时y有极大值。

故当时，exp（）有极大值。

7、为什么在成核一生长机理相变中，要有一点过冷或过热才能发生相变?什么情况下需过冷，什么情况下需过热？解：由热力学公式平衡时得:相变平衡温度；：相变热温度Ｔ时，系统处于不平衡状态，则，要使相变自发进行，须使，则，即必须使，才能发生相变。

11、在1127℃某碳氢气体被通入到一低碳钢管（管长1m ，管内径8 mm ，外径12 mm ）。

管外保持为纯氢气氛，有可能使管外表面的碳活度降低到最低限度。

假设在碳氢气体中的碳活度是很高的，以致于在气氛中有固体颗粒碳。

已知：在1127℃时，碳的扩散系数为D = 6×10-6 cm 2/s 。

试计算通碳氢气体100小时后，会有多少碳扩散到管的外面来 ? （2）12、有一容器，其外层是低碳钢，里层为不锈钢。

里层的厚度是外层的1/100。

现容器内充有氢气。

已知：在试验温度下，低碳钢为α相，不锈钢为γ相；在这温度下氢气在α、γ两相界面处的重量百分浓度分别为C α=0.00028%，C γ=0.00045% ；并假设在试验温度下，D α=100 D γ。

试问哪一层对阻止氢气的向外扩散起了决定性作用 ?（2）13、某低合金过共析钢（含0.9%C ）被加热到800℃，形成了奥氏体组织，然后被快速冷却到A 1温度以下保温，直到完全转变成珠光体组织。

因为是过共析钢，所以在珠光体转变前有自由渗碳体析出，会沿着晶界析出一层厚的渗碳体，损害钢的性能。

已知：在550℃、650℃珠光体转变完成时间分别为10秒和10分钟。

试计算在550℃转变的危害性大，还是650℃时转变的危害性大 ?（3）14、一种没有合金化的具有粗大片状石墨的灰口铸铁，以相当缓慢的冷却速率通过A 1温度。

发现其组织特点为：金属基体相主要是珠光体，但是每一片石墨都被一层先共析铁素体包围。

假设通过试验已经知道，需要作为珠光体形核核心的渗碳体，直到710℃还不可能形成，另一方面，铁素体却很容易形核，如果冷却速率为1K / min 。

取C 的扩散系数为D α=0.02exp(–Q / RT)， Q=83600 J / mol 。

计算一下会形成多厚的铁素体层。

作为近似计算，可认为是在中间温度区间的一个等温反应过程。

如果是球状石墨周围形成了所谓的牛眼状铁素体（如题14图），在放大500倍条件下，经测量铁素体平均厚度为6.5mm ,在以上条件下，试估算其冷却速率。

一.填空题（每空1分，共10分）1、在钢的各种组织中，奥氏体的比容最小（选填大还是小）。

可利用这一点调整残余奥氏体的量，以达到减少（选填减少还是增大）淬火工件体积变化的目的。

2、化学热处理的基本过程是——分解————、、———吸收———、————扩散————。

2、钢的淬透性主要取决于——临界淬火冷却速度———，钢的淬硬性主要取决于————含碳量—。

3、贝氏体主要有_上贝氏体__和__下贝氏体__两种，其中 _下_贝氏体强韧性好。

二．单项选择题（每题2分，共20分，将答案填入下表）A.氧化B.脱碳C.过热D.过烧2、防止或减小高温回火脆性的较为行之有效的方法是（）A．回火后缓冷B．回火后空冷C．回火后水冷或油冷D．回火后保温3、下列对珠光体团的描述中正确的是：（）A．珠光体团就是铁素体和渗碳体的混合物B．珠光体团就是由一层（片）铁素体和一层（片）渗碳体所组成的区域C．一个奥氏体晶粒所占区域转变成珠光体后。

就称为珠光体团D．珠光体中由层（片）方向大致相同的区域称为珠光体团4、某钢的A C3为780℃，如在820℃保温并随炉冷却。

此工艺最有可能属于A．完全退火B．再结晶退火C．扩散退火D．球化退火5、对奥氏体实际晶粒度的描述中不正确的是：（）A．某一热处理加热条件下所得到的晶粒尺寸B．奥氏体实际晶粒度比起始晶粒度大C．加热温度越高实际晶粒度也越大D．奥氏体实际晶粒度与本质晶粒度无关6、在A1温度以下发生的P转变，奥氏体与铁素体界面上的碳浓度___奥氏体与渗碳体界面上碳浓度，引起奥氏体中的碳的扩散。

A.低于B.高于C.等于D.小于等于7、在A1下，_____的过冷奥氏体最稳定。

A.亚共析钢B.共析钢C.过共析钢8、贝氏体转变时，由于温度较高，会存在____的扩散。

A.铁原子B.碳原子C.铁和碳原子D.合金元素9、某些钢淬火后在500～650℃回火后硬度又增加的现象称为____ 。

A.二次硬化B.回火抗性C.二次淬火D.孪晶马氏体反稳定化10、铝合金Al—Cu在一般情况下，其时效次序为____。

第八章 相变1、一级相变：相变时两相化学势相等，但化学势的一级偏微商不相等。

发生一级相变时有潜热和体积的变化；二级相变：相变时两相化学势相等，其一阶偏微商也相等，但二阶偏微商不相等。

发生二级相变时无潜热和体积变化，只有热容量、膨胀系数和压缩系数的变化。

2、马氏体相变具有什么特征？它和成核－生成机理有何差别?特征：（1）母相与马氏体之间不改变结晶学方位关系（新相总是沿一定的结晶学面形成，新相与母相之间有严格的取向关系）；（2）相变时不发生扩散，是一种无扩散相变，马氏体在化学组成上与母体完全相同；（3）转变速度极快；（4）马氏体相变过程需要成核取动力，有开始温度和终了温度。

区别：成核－生长过程中存在扩散相变，母相与晶相组成可相同可不同，转变速度较慢，无明显的开始和终了温度。

3、均匀成核：从均匀的单相熔体中产生晶核的过程，其成核几率处处相同。

非均匀成核：借助于表面、界面、微粒裂纹、器壁以及各种催化位置而形成晶核的过程。

4、当一种纯液体过冷到平衡凝固温度 （T 0）以下时，固相与液相间的自由焓差越来越负。

试证明在温度T 0附近随温度变化的关系近似地为：00()V V H G T T T ∆∆=-，式中(0)V H ∆<为凝固潜热。

解：G H T S ∆=∆-∆，平衡温度T 0时，000,T V H G H T S S ∆∆=∆-∆=∆=，T<T 0时，00000V T T H G H T S H T H T T -∆∆=∆-∆=∆-=∆。

5、为什么在成核一生成机理相变中，要有一点过冷或过热才能发生相变 ? 什么情况下需过冷，什么情况下需过热。

解：由热力学，G H T S ∆=∆-∆，平衡时，0,m mH G H T S S T ∆∆=∆-∆=∆=， T m ：相变平衡温度；ΔH 相变热，温度T 时，系统处于不平衡状态，则0G H T S ∆=∆-∆≠，m m m mT T H T G H T H H T T T -∆∆∆=∆-=∆=∆，要使相变自发进行，0,0mT G H T ∆∆<∆<则，对放热过程如结晶，凝聚ΔH<0则ΔT>0,T m >0，必须过冷；对吸热过程如蒸发，熔融ΔH>0，则ΔT<0，T m >0，必须过热。

相变原理习题一、选择题1、使TTT曲线左移的因素有___________ 。

A 增加亚共析钢中含碳量B 提高钢中含钨量C 增加钢中含铜量D 使奥氏体产生塑性变形2、能使钢中马氏体转变开始温度（Ms）升高的因素有__________ 。

A 降低含Ni钢中的Ni含量B 降低钢中含碳量C 增大冷却速度D 提高加热温度3、高碳马氏体的形貌特征及亚结构是__________ 。

A 板条状及位错B 凸透镜状及位错C 凸透镜状及孪晶4、加热时Fe3C全部溶入A的温度是__________ 。

A A c1B A c3C A ccm5、上贝氏体贝氏体的强度，韧性下贝氏体。

A 高于优于B 高于不如C 低于优于D 低于不如6、中碳钢淬火后高温回火，可获得优良的综合机械性能。

又称为。

A 固溶处理B 调质C 热稳定化D 时效7、出现了高温回火脆性后，如重新加热到650℃以上，然后快冷至室温，消除脆化。

在脆化消除后，再在450 650℃加热快冷再发生脆化。

A 可可B 可不C 不可可D 不可不8、W18Cr4V在560℃回火后，在冷却过程中在250℃稍作停留，残余奥氏体将不再转变为马氏体，这一过程称为。

A 催化B 相变C 逆转变D 稳定化9.奥氏体核的长大是依靠____的扩散, 奥氏体(A)两侧界面向铁素体(F)及渗碳体(C)推移来进行的.(a)铁原子 (b)碳原子 (c)铁碳原子 (d)溶质原子10.亚共析钢在A C3下加热后的转变产物为___.(a) F (b) A (c) F+A (d) P+F11.提高钢中马氏体转变开始点（Ms）的因素有__________ 。

(a) 降低含Ni钢中的Ni含量 (b) 降低钢中含碳量 (c) 增加冷却速度 (d) 提高奥氏体化温度12.低碳马氏体的形貌特征及亚结构是__________ 。

(a) 板条状及位错 (b) 凸透镜状及位错 (c) 凸透镜状及孪晶13.共析钢在奥氏体的连续冷却转变产物中，不可能出现的组织是__________ 。

第八章 习题答案1.固态相变时形核的阻力，来自新相晶核与基体间形成界面所增加的界面能Eγ，以及体积应变能(即弹性能)Ee。

其中，界面能Eγ包括两部分：一部分是在母相中形成新相界面时，由同类键、异类键的强度和数量变化引起的化学能，称为界面能中的化学项；另一部分是由界面原子不匹配(失配)，原子间距发生应变引起的界面应变能，称为界面能中的几何项。

应变能Ee产生的原因是，在母相中产生新相时，由于两者的比体积不同，会引起体积应变，这种体积应变通常是通过新相与母相的弹性应变来调节，结果产生体积应变能。

从总体上说，随着新相晶核尺寸的增加及新相的生长，(Eγ＋Ee)会增加。

当然，Eγ、Ee也会通过新相的析出位置、颗粒形状、界面状态等，相互调整，以使(Eγ＋Ee)为最小。

母相为液态时，不存在体积应变能问题；而且固相界面能比液—固的界面能要大得多。

相比之下，固态相变的阻力大。

2.如同在液相中一样，固相中的形核几乎总是非均匀的，这是由于固相中的非平衡缺陷(诸如非平衡空位、位错、晶界、层错、夹杂物等)提高了材料的自由能。

如果晶核的产生结果使缺陷消失，就会释放出一定的自由能，因此减少了激活能势垒。

新相在位错处形核有三种情况：一是新相在位错线上形核，新相形成处，位错消失，释放的弹性应变能量使形核功降低而促进形核；二是位错不消失，而且依附在新相界面上，成为半共格界面中的位错部分，补偿了失配，因而降低了能量，使生成晶核时所消耗的能量减少而促进形核；三是当新相与母相成分不同时，由于溶质原子在位错线上偏聚(形成柯氏气团)有利于新相沉淀析出，也对形核起促进作用。

4.脱溶顺序为：T1温度，α－ θ’－ θ；T2温度，α－ θ”－ θ’－ θ。

判断一个新相能否形成，除了具有负的体积自由能外，还必须考虑新相形成时的界面能和应变能。

由临界形核功()2/3316*EsGvG−Δ=Δβαπγ可知，只有当界面能γα/β和应变能Es，尽可能减小，才能有效地减小临界形核功，有利于新相形核。
