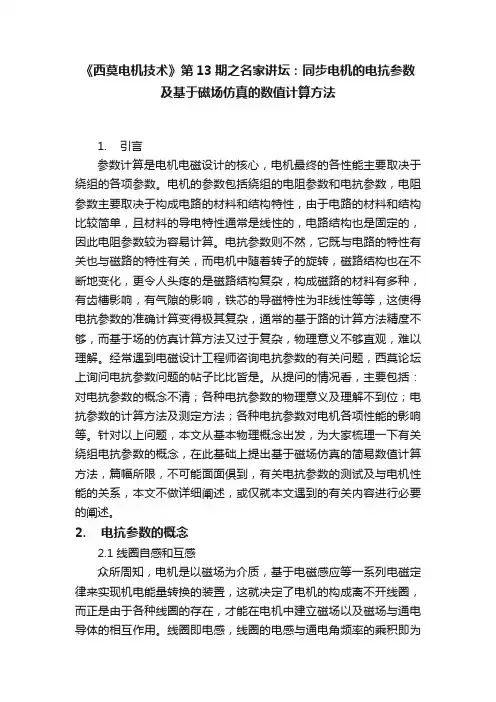

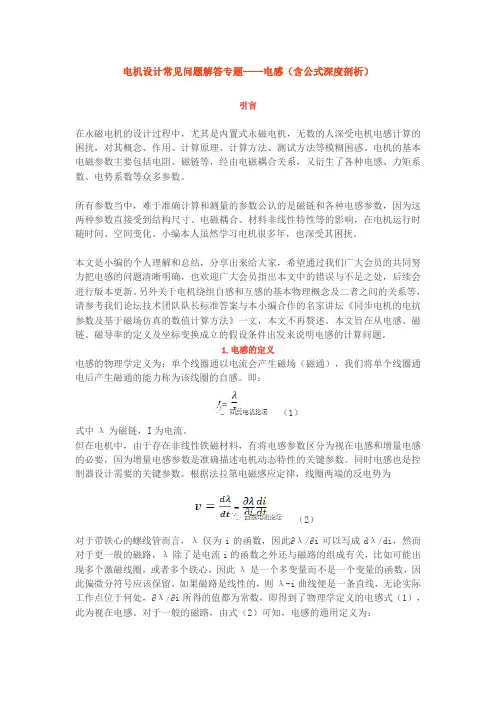

基于气隙基波磁场交流电机电感参数的统一计算公式

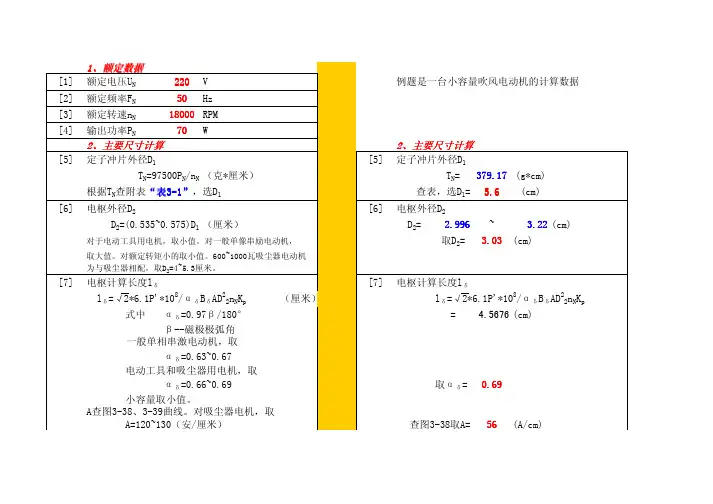

一、直流电机A. 主要概念1. 换向器、电刷、电枢接触压降2ΔU b2. 极数和极对数3. 主磁极、励磁绕组4. 电枢、电枢铁心、电枢绕组5. 额定值6. 元件7. 单叠、单波绕组8. 第1节距、第2节距、合成节距、换向器节距9. 并联支路对数a绕组展开图10.11.励磁与励磁方式空载磁场、主磁通、漏磁通、磁化曲线、每级磁通12.电枢磁场13.（交轴、直轴）电枢反应及其性质、几何中性线、物理中性线、移刷14.反电势常数C E、转矩常数C T15.16. 电磁功率P em电枢铜耗p Cua励磁铜耗p Cuf电机铁耗p Fe机械损耗p mec附加损耗p ad输出机械功率P2可变损耗、不变损耗、空载损耗直流电动机（DM）的工作特性17.串励电动机的“飞速”或“飞车”18.电动机的机械特性、自然机械特性、人工机械特性、硬特性、软特性19.稳定性20.DM的启动方法：直接启动、电枢回路串电阻启动、降压启动；启动电流 21.DM的调速方法：电枢串电阻、调励磁、调端电压22.DM的制动方法：能耗制动、反接制动、回馈制动23.B. 主要公式：发电机：P N＝U N I N(输出电功率)电动机：P N＝U N I NηN(输出机械功率)反电势：60E a E E C npN C a Φ==电磁转矩：em a2T a T T C I pN C aΦπ==直流电动机（DM ）电势平衡方程：a a E a a U E I R C Φn I R =+=+DM 的输入电功率P 1 ：12()()a f a f a a a fa a a f em Cua CufP UI U I I UI UI E I R I UI EI I R UI P p p ==+=+=++=++=++12em Cua Cuf em Fe mec adP P p p P P p p p =++=+++DM 的转矩方程：20d d em T T T J tΩ−−= DM 的效率：21112100%100%(1)100%P P p p P P P p η−ΣΣ=×=×=−×+Σ他励DM 的转速调整率： 0NN100%n n n n −Δ=× DM 的机械特性：em2T j aj a a )(T ΦC C R R ΦC UΦC R R I U n E E E +−=+−=. 并联DM 的理想空载转速n 0：二、变压器 A. 主要概念 1. 单相、三相；变压器组、心式变压器；电力变压器、互感器；干式、油浸式变压器 2. 铁心柱、轭部 3. 额定容量、一次侧、二次侧 4. 高压绕组、低压绕组 5. 空载运行，主磁通Φ、漏磁通Φ1σ及其区别，主磁路、漏磁路 空载电流、主磁通、反电动势间的相位关系，铁耗角 6. Φ、i 、e 正方向的规定。

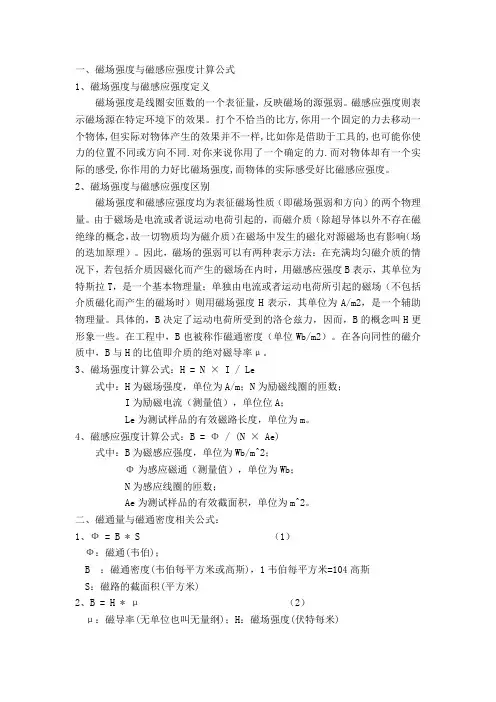

磁场参数计算公式一、磁场强度与磁感应强度计算公式1、磁场强度与磁感应强度定义磁场强度是线圈安匝数的一个表征量，反映磁场的源强弱。

磁感应强度则表示磁场源在特定环境下的效果。

打个不恰当的比方,你用一个固定的力去移动一个物体,但实际对物体产生的效果并不一样,比如你是借助于工具的,也可能你使力的位置不同或方向不同.对你来说你用了一个确定的力.而对物体却有一个实际的感受,你作用的力好比磁场强度,而物体的实际感受好比磁感应强度。

2、磁场强度与磁感应强度区别磁场强度和磁感应强度均为表征磁场性质（即磁场强弱和方向）的两个物理量。

由于磁场是电流或者说运动电荷引起的，而磁介质（除超导体以外不存在磁绝缘的概念，故一切物质均为磁介质）在磁场中发生的磁化对源磁场也有影响（场的迭加原理）。

因此，磁场的强弱可以有两种表示方法：在充满均匀磁介质的情况下，若包括介质因磁化而产生的磁场在内时，用磁感应强度B表示，其单位为特斯拉T，是一个基本物理量；单独由电流或者运动电荷所引起的磁场（不包括介质磁化而产生的磁场时）则用磁场强度H表示，其单位为A/m2，是一个辅助物理量。

具体的，B决定了运动电荷所受到的洛仑兹力，因而，B的概念叫H 更形象一些。

在工程中，B也被称作磁通密度（单位Wb/m2）。

在各向同性的磁介质中，B与H的比值即介质的绝对磁导率μ。

3、磁场强度计算公式：H = N × I / Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。

4、磁感应强度计算公式：B = Φ / (N × Ae)式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。

二、磁通量与磁通密度相关公式：1、Ф = B * S（1）Ф：磁通(韦伯)；B ：磁通密度(韦伯每平方米或高斯)，1韦伯每平方米=104高斯S：磁路的截面积(平方米)2、B = H * μ（2）μ：磁导率(无单位也叫无量纲)；H：磁场强度(伏特每米)3、H = I*N / l （3）I ：电流强度(安培)；N ：线圈匝数(圈T)；l ：磁路长路(米)4、当电源电压做正弦变化时，主磁通也做正弦交变，设其瞬时值为：wt m sin Φ=Φ 带入公式dtd Ne Φ-=得感应电动势的瞬时值为 wt wN dtd Ne m cos Φ-=Φ-= 则感应电动势的有效值为：m m m m fN fN wN e E Φ-=Φ-=Φ-==44.42222π 其中f 为交流电频率，N 为线圈匝数。

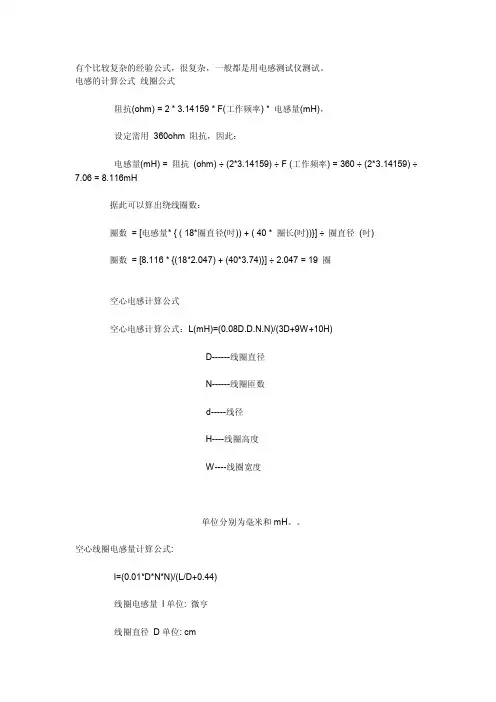

有个比较复杂的经验公式，很复杂，一般都是用电感测试仪测试。

电感的计算公式线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1.针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≈1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2.介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10(-7)。

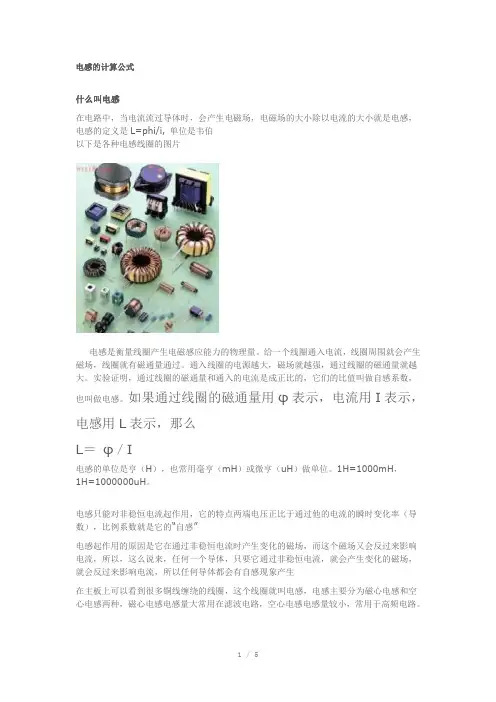

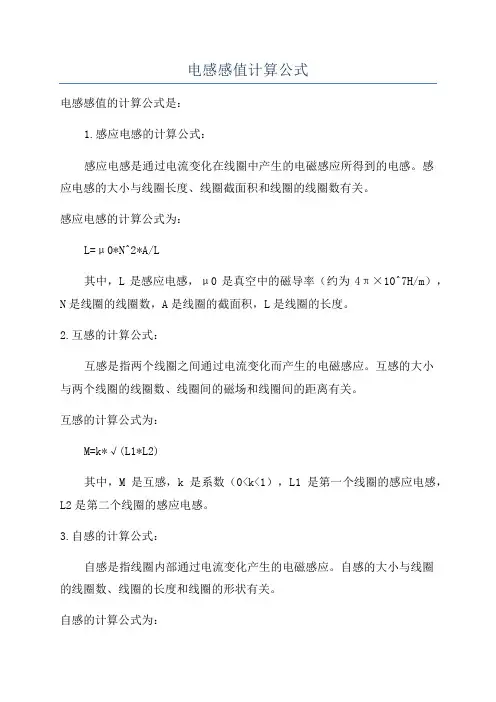

电感的计算公式什么叫电感在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感，电感的定义是L=phi/i, 单位是韦伯以下是各种电感线圈的图片电感是衡量线圈产生电磁感应能力的物理量。

给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。

通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。

实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。

如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，那么L＝φ／I电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。

1H=1000mH，1H=1000000uH。

电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感”电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生在主板上可以看到很多铜线缠绕的线圈，这个线圈就叫电感，电感主要分为磁心电感和空心电感两种，磁心电感电感量大常用在滤波电路，空心电感电感量较小，常用于高频电路。

中国电子库存网有大理库存电感\电子元器件信息. 环形电感的计算公式针对环形CORE，有以下公式可利用: (IRON)L=N2*AL L=电感量(H) AL= 感应系数H-DC=0.4πNI /l N==绕线匝数（圈）H-DC=直流磁化力I= 通过电流(A) l= 磁路长度(cm)l及AL值大小，可参照Micrometa对照表。

例如: 以T50-52材，绕线5圈半，其L值为T50-52(表示OD为0.5英寸)，经查表其AL值约为33nHL=33*(5.5)2=998.25nH≈1mH当通过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(mi%)电感计算介绍一个经验公式L=(k*m0*ms*N2*S)/l其中m0 为真空磁导率=4π*10-7。

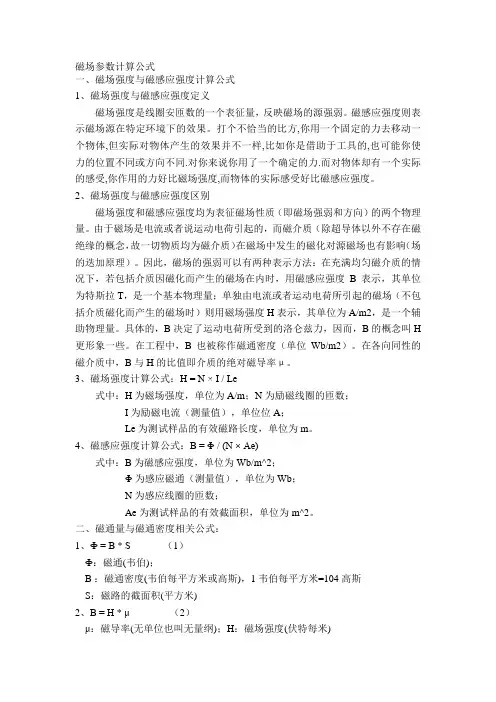

磁场参数计算公式分享磁场参数计算公式⼀、磁场强度与磁感应强度计算公式1、磁场强度与磁感应强度定义磁场强度是线圈安匝数的⼀个表征量，反映磁场的源强弱。

磁感应强度则表⽰磁场源在特定环境下的效果。

打个不恰当的⽐⽅,你⽤⼀个固定的⼒去移动⼀个物体,但实际对物体产⽣的效果并不⼀样,⽐如你是借助于⼯具的,也可能你使⼒的位置不同或⽅向不同.对你来说你⽤了⼀个确定的⼒.⽽对物体却有⼀个实际的感受,你作⽤的⼒好⽐磁场强度,⽽物体的实际感受好⽐磁感应强度。

2、磁场强度与磁感应强度区别磁场强度和磁感应强度均为表征磁场性质（即磁场强弱和⽅向）的两个物理量。

由于磁场是电流或者说运动电荷引起的，⽽磁介质（除超导体以外不存在磁绝缘的概念，故⼀切物质均为磁介质）在磁场中发⽣的磁化对源磁场也有影响（场的迭加原理）。

因此，磁场的强弱可以有两种表⽰⽅法：在充满均匀磁介质的情况下，若包括介质因磁化⽽产⽣的磁场在内时，⽤磁感应强度B表⽰，其单位为特斯拉T，是⼀个基本物理量；单独由电流或者运动电荷所引起的磁场（不包括介质磁化⽽产⽣的磁场时）则⽤磁场强度H表⽰，其单位为A/m2，是⼀个辅助物理量。

具体的，B决定了运动电荷所受到的洛仑兹⼒，因⽽，B的概念叫H更形象⼀些。

在⼯程中，B也被称作磁通密度（单位Wb/m2）。

在各向同性的磁介质中，B与H的⽐值即介质的绝对磁导率µ。

3、磁场强度计算公式：H = N × I / Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。

4、磁感应强度计算公式：B = Φ / (N × Ae)式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截⾯积，单位为m^2。

⼆、磁通量与磁通密度相关公式：1、Ф = B * S（1）Ф：磁通(韦伯)；B ：磁通密度(韦伯每平⽅⽶或⾼斯)，1韦伯每平⽅⽶=104⾼斯S：磁路的截⾯积(平⽅⽶)2、B = H * µ（2）µ：磁导率(⽆单位也叫⽆量纲)；H：磁场强度(伏特每⽶)3、H = I*N / l （3）I ：电流强度(安培)；N ：线圈匝数(圈T)；l ：磁路长路(⽶)4、当电源电压做正弦变化时，主磁通也做正弦交变，设其瞬时值为：wt m sin Φ=Φ带⼊公式dtd Ne Φ-=得感应电动势的瞬时值为 wt wN dtd Ne m cos Φ-=Φ-= 则感应电动势的有效值为： m m m m fN fN wN e E Φ-=Φ-=Φ-==44.42222π其中f 为交流电频率，N 为线圈匝数。

一、磁场强度与磁感应强度计算公式1、磁场强度与磁感应强度定义磁场强度是线圈安匝数的一个表征量，反映磁场的源强弱。

磁感应强度则表示磁场源在特定环境下的效果。

打个不恰当的比方,你用一个固定的力去移动一个物体,但实际对物体产生的效果并不一样,比如你是借助于工具的,也可能你使力的位置不同或方向不同.对你来说你用了一个确定的力.而对物体却有一个实际的感受,你作用的力好比磁场强度,而物体的实际感受好比磁感应强度。

2、磁场强度与磁感应强度区别磁场强度和磁感应强度均为表征磁场性质（即磁场强弱和方向）的两个物理量。

由于磁场是电流或者说运动电荷引起的，而磁介质（除超导体以外不存在磁绝缘的概念，故一切物质均为磁介质）在磁场中发生的磁化对源磁场也有影响（场的迭加原理）。

因此，磁场的强弱可以有两种表示方法：在充满均匀磁介质的情况下，若包括介质因磁化而产生的磁场在内时，用磁感应强度B表示，其单位为特斯拉T，是一个基本物理量；单独由电流或者运动电荷所引起的磁场（不包括介质磁化而产生的磁场时）则用磁场强度H表示，其单位为A/m2，是一个辅助物理量。

具体的，B决定了运动电荷所受到的洛仑兹力，因而，B的概念叫H更形象一些。

在工程中，B也被称作磁通密度（单位Wb/m2）。

在各向同性的磁介质中，B与H的比值即介质的绝对磁导率μ。

3、磁场强度计算公式：H = N × I / Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。

4、磁感应强度计算公式：B = Φ / (N × Ae)式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。

二、磁通量与磁通密度相关公式：1、Ф = B * S（1）Ф：磁通(韦伯)；B ：磁通密度(韦伯每平方米或高斯)，1韦伯每平方米=104高斯S：磁路的截面积(平方米)2、B = H * μ（2）μ：磁导率(无单位也叫无量纲)；H：磁场强度(伏特每米)3、H = I*N / l （3） I ：电流强度(安培)；N ：线圈匝数(圈T)；l ：磁路长路(米)4、当电源电压做正弦变化时，主磁通也做正弦交变，设其瞬时值为：wt m sin Φ=Φ 带入公式dtd Ne Φ-=得感应电动势的瞬时值为 wt wN dtd Ne m cos Φ-=Φ-= 则感应电动势的有效值为： m m m m fN fN wN e E Φ-=Φ-=Φ-==44.42222π 其中f 为交流电频率，N 为线圈匝数。

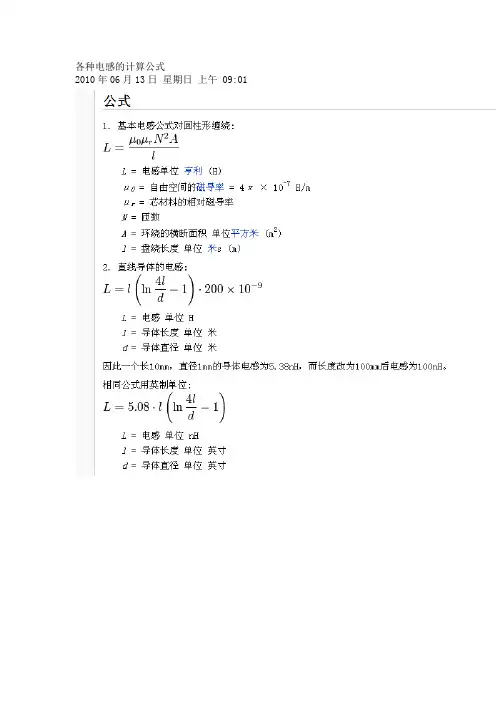

各种电感的计算公式2010年06月13日星期日上午 09:011. 基本电感公式对圆柱形缠绕:L = 电感单位亨利 (H)μ= 自由空间的磁导率 = 4π× 10-7 H/mμ= 芯材料的相对磁导率rN = 匝数A = 环绕的横断面积单位平方米 (m2)l = 盘绕长度单位米s (m)2. 直线导体的电感:L = 电感单位 Hl = 导体长度单位米d = 导体直径单位米因此一个长10mm，直径1mm的导体电感为5.38nH，而长度改为100mm后电感为100nH。

相同公式用英制单位:L = 电感单位 nHl = 导体长度单位英寸d = 导体直径单位英寸3. 短圆柱盘绕无芯（空气）电感元件的电感:L = 电感单位µHr = 缠绕的外环半径单位英寸l = 缠绕长度单位英寸N = 匝数4. 多层空气芯电感元件:L = 电感单位µHr = 缠绕平均半径单位英寸l = 绕线物理长度单位英寸N = 匝数d = 缠绕深度单位英寸 (即, 外半径减去内半径)5. 平螺旋型空芯电感:L = 电感单位 Hr = 缠绕平均半径单位米N = 匝数d = 缠绕深度单位米 (即, 外半径减去内半径)因此一个8匝的螺旋型盘绕，平均半径25mm，深度10mm的电感元件，电感为5.13µH。

同样的公式改用英制单位:L = 电感单位µHr = 缠绕平均半径单位英寸N = 匝数d = 缠绕深度单位英寸 (即, 外半径减去内半径)6. 环形铁心的绕阻电感(核心物料的的圆形横切面的相对导率为μr)L = 电感单位 Hμ= 真空中的导率 = 4π× 10-7 H/mμ= 核心物料的相对导率rN = 匝数r = 缠绕平均半径单位米D = 环形线圈的总直径单位米。
