熔断器的主要分类

高压跌落式熔断器国标一、背景介绍高压跌落式熔断器作为电力系统的重要组成部分，在保护电力设备和人员安全方面起到至关重要的作用。

为了确保高压跌落式熔断器的性能和质量，需制定相应的国家标准，即高压跌落式熔断器国标。

二、高压跌落式熔断器的定义和分类1. 定义高压跌落式熔断器是一种用于保护电力系统中设备免受过电流或短路故障影响的电器元件。

2. 分类根据熔断器的工作原理和结构特点，高压跌落式熔断器可分为以下几类： - 重力式熔断器 - 弹簧式熔断器 - 液压式熔断器 - 爆炸式熔断器三、高压跌落式熔断器国标的意义与目的1. 意义制定高压跌落式熔断器国标具有以下重要意义： - 统一行业标准，提高熔断器的互换性和通用性； - 促进产品的质量提升，确保电力系统的安全可靠运行； - 为生产企业提供依据，帮助其实现标准化管理和产品质量控制。

2. 目的高压跌落式熔断器国标的主要目的包括： - 规范熔断器的基本参数和性能指标，确保产品符合要求； - 设定熔断器的试验方法和检验规则，以保证产品的质量可控； - 提供标准的技术要求，引导熔断器制造企业进行产品设计和工艺提升。

四、高压跌落式熔断器国标的制定过程高压跌落式熔断器国标的制定过程需经历以下阶段： ### 1. 起草阶段由行业组织或专业委员会组织专家进行技术研究和标准起草，明确熔断器的参数、性能和试验方法等方面的内容。

2. 讨论阶段将起草稿进行内部讨论，参考国内外相关标准和经验，汇集各方意见和建议，形成初稿。

3. 征求意见阶段将初稿公开征求行业内外相关企业、机构和专家的意见和建议，通过听取不同声音，进一步完善标准内容。

4. 修改确定阶段根据征求意见的反馈，对标准进行必要的修改和调整，形成最终修订稿。

5. 审批发布阶段最终修订稿经行业组织或相关技术机构审批，确定发布标准，成为具有法律效力的国家标准。

五、高压跌落式熔断器国标的内容要点高压跌落式熔断器国标的具体内容包括以下要点： ### 1. 标准号和名称规定高压跌落式熔断器国标的标识和称谓，方便行业内人员查阅和使用。

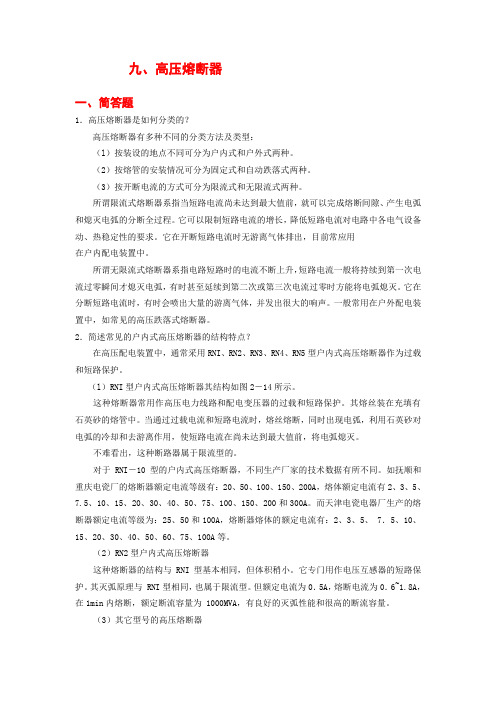

九、高压熔断器一、简答题1．高压熔断器是如何分类的？高压熔断器有多种不同的分类方法及类型：（l）按装设的地点不同可分为户内式和户外式两种。

（2）按熔管的安装情况可分为固定式和自动跌落式两种。

（3）按开断电流的方式可分为限流式和无限流式两种。

所谓限流式熔断器系指当短路电流尚未达到最大值前，就可以完成熔断间隙、产生电弧和熄灭电弧的分断全过程。

它可以限制短路电流的增长，降低短路电流对电路中各电气设备动、热稳定性的要求。

它在开断短路电流时无游离气体排出，目前常应用在户内配电装置中。

所谓无限流式熔断器系指电路短路时的电流不断上升，短路电流一般将持续到第一次电流过零瞬间才熄灭电弧，有时甚至延续到第二次或第三次电流过零时方能将电弧熄灭。

它在分断短路电流时，有时会喷出大量的游离气体，并发出很大的响声。

一般常用在户外配电装置中，如常见的高压跌落式熔断器。

2．简述常见的户内式高压熔断器的结构特点？在高压配电装置中，通常采用RNI、RN2、RN3、RN4、RN5型户内式高压熔断器作为过载和短路保护。

（l）RNI型户内式高压熔断器其结构如图2－14所示。

这种熔断器常用作高压电力线路和配电变压器的过载和短路保护。

其熔丝装在充填有石英砂的熔管中。

当通过过载电流和短路电流时，熔丝熔断，同时出现电弧，利用石英砂对电弧的冷却和去游离作用，使短路电流在尚未达到最大值前，将电弧熄灭。

不难看出，这种断路器属于限流型的。

对于RNI－10型的户内式高压熔断器，不同生产厂家的技术数据有所不同。

如抚顺和重庆电瓷厂的熔断器额定电流等级有：20、50、100、150、200A，熔体额定电流有2、3、5、7.5、10、15、20、30、40、50、75、100、150、200和300A。

而天津电瓷电器厂生产的熔断器额定电流等级为：25、50和100A，熔断器熔体的额定电流有：2、3、5、 7．5、10、15、20、30、40、50、60、75、100A等。

Fuse 设计选型详解本文仅针对Fuse（熔断器）选型，PPTC&CPTC及其他过流保护装置或电路不在其列。

一、F use 简介及分类1、Fuse 的结构：（1）熔体：保险丝的核心部分，熔断时起到切断电流的作用。

以管式保险为例，就是玻璃管中间看到的金属丝；（2）电极：熔体与电路联接的部分，该部分必须具有良好的导电性，电阻值极小；（3）支架：固定熔体与电极成为刚性的整体的部分，便于安装使用，熔体相对脆弱，所以要求支架具有良好的机械强度、绝缘性、耐热性、和阻燃性。

以管式保险丝为例，就是玻璃管部分，可以防止内部的熔体被氧化或受外力而断裂，同时也保证在熔体熔断时、熔断后不会产生二次损害；（4）灭弧装置：该部分主要存在于高分断能力或高低压熔断器，可忽略。

2、Fuse 的分类：（1）按保护形式：过电流保护与过热保护，在这里只讨论过电流保护的Fuse；（2）按使用范围：电力保险丝、机床保险丝、电气仪表保险丝（电子保险丝）、汽车保险丝，在这里我们适用于电子保险丝；（3）按形状（安装方式）：管式保险丝（又分平头、尖头、内焊式、外焊式），铡刀式保险丝、螺旋式保险丝、片式保险丝（常见于汽车保险，少数机动车采用管式保险丝）、平板式保险丝、贴片式保险丝；（4）按额定电压：高压保险丝、低压保险丝、安全电压保险丝；科普知识：安全电压的范围，我国规定工频安全电压（有效值）的上限为50V，直流安全电压的上限为120V，我们常说的安全电压36V一般是指工频电压等级，也就是交流电，国家标准GB/T 3805-2008[ 特低电压（ELV）限值] 中规定交流（15Hz～100Hz）的电压的有效值额定值等级有42V，36V，24V，12V，6V，而对于更高频率或直流电的电压限值因为尚无可靠的研究数据，所以标准中未给出相应的限制。

（5）按分断能力：高分断能力保险丝、低分断能力保险丝；（6）按体积：大型、中型、小型、微型；（7）按熔断速度：特慢速保险丝（一般用TT表示）、慢速保险丝（一般用T 表示）、中速保险丝（一般用M 表示）、快速保险丝（一般用F 表示）、特快速保险丝（一般用FF 表示）。

选择熔体额定电流。

（1）照明电路熔体额定电流≥被保护电路上所有照明电器工作电流之和。

（2）电动机：○1单台直接起动电动机熔体额定电流=（1.5～2.5）×电动机额定电流.○2多台直接起动电动机总的保护熔体额定电流=(1.5～2.5)×各台电动机电额定流之和。

○3降压起动电动机熔体额定电流=（1.5～2）×电动机额定电流.。

○4绕线式电动机熔体额定电流=（1.2～1.5）×电动机额定电流。

(3) 配电变压器低压则熔体额定电流=（1.0～1.5）×变压器低压则额定电流.。

(4) 并联电容器组熔体额定电流=（1.3～1.8）×电容器组额定电流.。

(5) 电焊机熔体额定电流=（1.5～2.5）×负荷电流。

(6) 电子整流元件快速熔断体额定电流≥1.57×整流元件额定电流.说明：熔体额定电流.的数值范围是为了适应熔体的标准件额定值。

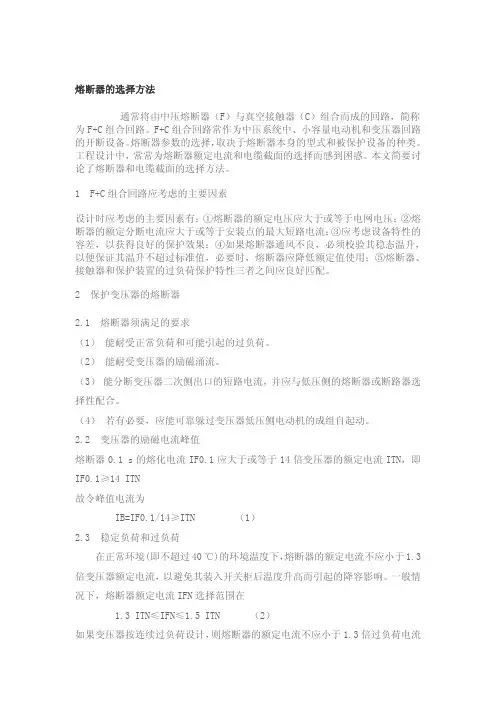

熔断器的选择熔断器，我们日常生活里叫保险丝，其主要作用是用做电路过载和短路保护。

熔断器按其用途分为一般用途熔断器和半导体设备保护用熔断器。

熔断器是动力和照明线路的一种保护器件，当发生短路或过大电流故障时，能迅速切断电源，保护线路和电气设施的安全（但不能准确保护过负荷）。

熔断器的工作原理是：当通过熔断器的电流大于规定值时，以其自身产生的热量使熔体熔化而自动分断电路。

一、熔断器的分类常用的熔断器有瓷插式、螺旋式、有填料密封管式、无填料管式等几种类型，常用熔断器结构图(a)瓷插式(b)有填料螺旋式(c)无填料密闭管式(d)符号熔断器又分为高压和低压两大类。

用于3kV-35kV的为高压熔断器；用于交流220V 、380V 和直流220V 、440v 的为低压熔断器。

高压熔断器又分为户内式和户外式两种，型号说明如下：例如RN1-3 / 150 -200 即为户内式。

额定电压3kV、额定电流150A、断开容量为200MV A。

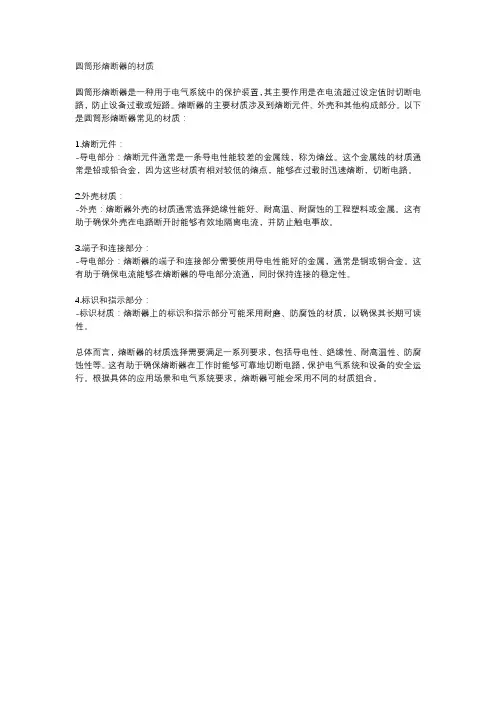

圆筒形熔断器的材质
圆筒形熔断器是一种用于电气系统中的保护装置，其主要作用是在电流超过设定值时切断电路，防止设备过载或短路。

熔断器的主要材质涉及到熔断元件、外壳和其他构成部分。

以下是圆筒形熔断器常见的材质：
1.熔断元件：
-导电部分：熔断元件通常是一条导电性能较差的金属线，称为熔丝。

这个金属线的材质通常是铅或铅合金，因为这些材质有相对较低的熔点，能够在过载时迅速熔断，切断电路。

2.外壳材质：
-外壳：熔断器外壳的材质通常选择绝缘性能好、耐高温、耐腐蚀的工程塑料或金属。

这有助于确保外壳在电路断开时能够有效地隔离电流，并防止触电事故。

3.端子和连接部分：
-导电部分：熔断器的端子和连接部分需要使用导电性能好的金属，通常是铜或铜合金。

这有助于确保电流能够在熔断器的导电部分流通，同时保持连接的稳定性。

4.标识和指示部分：
-标识材质：熔断器上的标识和指示部分可能采用耐磨、防腐蚀的材质，以确保其长期可读性。

总体而言，熔断器的材质选择需要满足一系列要求，包括导电性、绝缘性、耐高温性、防腐蚀性等。

这有助于确保熔断器在工作时能够可靠地切断电路，保护电气系统和设备的安全运行。

根据具体的应用场景和电气系统要求，熔断器可能会采用不同的材质组合。
