保险丝分类&保险丝组成

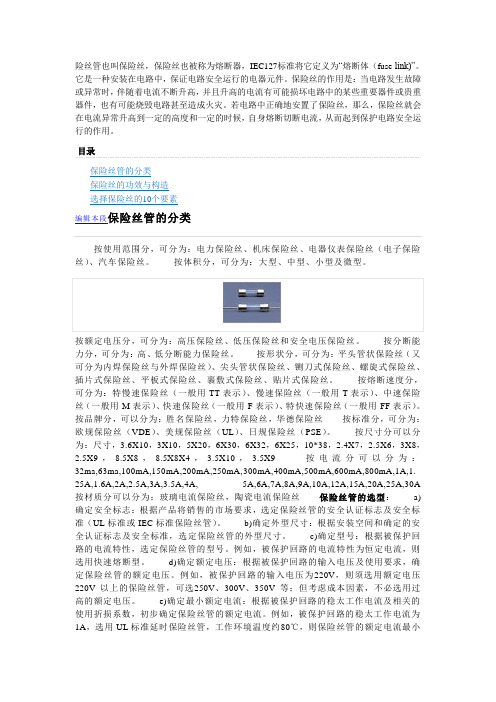

险丝管也叫保险丝，保险丝也被称为熔断器，IEC127标准将它定义为―熔断体（fuse-link)‖。

它是一种安装在电路中，保证电路安全运行的电器元件。

保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。

若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

目录保险丝管的分类保险丝的功效与构造选择保险丝的10个要素编辑本段保险丝管的分类按使用范围分，可分为：电力保险丝、机床保险丝、电器仪表保险丝（电子保险丝）、汽车保险丝。

按体积分，可分为：大型、中型、小型及微型。

按额定电压分，可分为：高压保险丝、低压保险丝和安全电压保险丝。

按分断能力分，可分为：高、低分断能力保险丝。

按形状分，可分为：平头管状保险丝（又可分为内焊保险丝与外焊保险丝）、尖头管状保险丝、铡刀式保险丝、螺旋式保险丝、插片式保险丝、平板式保险丝、裹敷式保险丝、贴片式保险丝。

按熔断速度分，可分为：特慢速保险丝（一般用TT表示）、慢速保险丝（一般用T表示）、中速保险丝（一般用M表示）、快速保险丝（一般用F表示）、特快速保险丝（一般用FF表示）。

按品牌分，可以分为：胜名保险丝，力特保险丝，华德保险丝按标准分，可分为：欧规保险丝（VDE）、美规保险丝（UL）、日规保险丝（PSE）。

按尺寸分可以分为：尺寸，3.6X10，3X10，5X20，6X30，6X32，6X25，10*38，2.4X7，2.5X6，3X8，2.5X9，8.5X8，8.5X8X4，3.5X10，3.5X9按电流分可以分为：32ma,63ma,100mA,150mA,200mA,250mA,300mA,400mA,500mA,600mA,800mA,1A,1. 25A,1.6A,2A,2.5A,3A,3.5A,4A,5A,6A,7A,8A,9A,10A,12A,15A,20A,25A,30A 按材质分可以分为：玻璃电流保险丝，陶瓷电流保险丝保险丝管的选型：a)确定安全标志：根据产品将销售的市场要求，选定保险丝管的安全认证标志及安全标准（UL标准或IEC标准保险丝管）。

一、什么是保险丝保险丝是一种保护电器的电子元器件，它通常串联在电路中，在故障电流增大到一定数值时，其自身熔断而切断电路，达到保护电路中其它设备的目的。

在电路过电流保护组件中最常用的就是保险丝。

传统的保险丝主要是由两端带有金属连接端子的管体和管内的金属熔体这两大部份组成且大多数保险丝的外型是圆柱形的，即所说的管状结构。

但现在高科技飞速发展的今天，一些特殊材料得到了很好的应用，保险丝行业已开始向产品微小型方向发展，先后出现了贴片式保险丝、表面粘着型保险丝等一系列新型产品。

二、保险丝的作用1.保险丝能承受由于电源或外部干扰而发生电流波动时一定范围的过载。

2.当电路中出现较大的过载电流时，保险丝应在规定的时间内切断过载电流，保护电路中其它电子零部件的安全。

3.当电路中发生短路出现很大电流时，保险丝能安全地切断电路，使它们免于因过电流造成破坏。

三、技术参数术语1.额定电流：又称保险丝的公称工作电流。

额定电流值通常有100mA、160mA、200mA、315mA、400mA、500mA、630mA、800mA、1A、1.6A、2A、2.5A、3.15A、4A、5A、6.3A等。

2.额定电压：又称保险丝的公称工作电压，额定电压值通常有24V、32V、63V、125V、250V等。

保险丝可以使用在等于或小于其额定电压的电压下使用，但一般不能使用在电路电压大于保险丝额定电压的电路中。

3.电压降：对保险丝在通额定电流，当保险丝达到热平衡即温度稳定下来时所测得的其两端的电压。

由于保险丝两端电压降对电路会有一定的影响，因此在欧规中有对电压降的明确规定，而在美规中则无要求。

4.过载电流：过载电流是指在电路中流过有高于正常工作时的电流。

如果不能及时切断过载电流，则有可能会对电路中其它电子零部件带来破坏。

短路电流则是指电路中局部或全部短路而产生的电流，短路电流通常很大，且比过载电流要大。

5.熔断特性：即时间/电流特性。

通常有两种表达方法，即I-T图和测试报告。

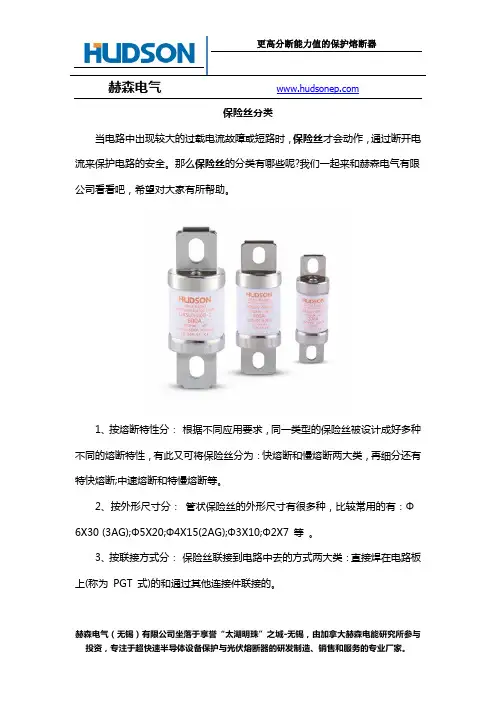

赫森电气 赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所参与保险丝分类当电路中出现较大的过载电流故障或短路时，保险丝才会动作，通过断开电流来保护电路的安全。

那么保险丝的分类有哪些呢?我们一起来和赫森电气有限公司看看吧，希望对大家有所帮助。

1、按熔断特性分： 根据不同应用要求，同一类型的保险丝被设计成好多种不同的熔断特性，有此又可将保险丝分为：快熔断和慢熔断两大类，再细分还有特快熔断;中速熔断和特慢熔断等。

2、按外形尺寸分： 管状保险丝的外形尺寸有很多种，比较常用的有：Φ 6X30 (3AG);Φ5X20;Φ4X15(2AG);Φ3X10;Φ2X7 等 。

3、按联接方式分： 保险丝联接到电路中去的方式两大类：直接焊在电路板上(称为 PGT 式)的和通过其他连接件联接的。

赫森电气 赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所参与 4、按分断能力分： 从保险丝能够安全分断的大电流的大小来分，保险丝可分为： 高分断和低分断两大类以及介于两者之间的增强分断能力保险丝。

保险丝分类哪家专业?小编为您推荐赫森电气有限公司。

赫森电气(无锡)有限公司坐落于享誉“太湖明珠”之城—无锡，专注于超快速半导体设备保护与光伏熔断器的研发﹑制造﹑销售和服务的专业厂家。

公司以国际化市场为导向，通过不断的研究﹑开发以及大量的实践，终于在大功率电动汽车电池组与充电﹑轨道交通﹑航天器UPS 电源﹑光伏发电等电力系统保护领域获得显著成果。

赫森成功改良固化技术﹑设计领域产品结构与工艺，使产品体积显得缩小。

同时，赫森是全球高分断能力熔断器的纪录创造者。

超快速半导体保护和光伏熔断器分断能力创世界高纪录，主导产品已获得美国UL 安全试验所认证。

赫森电气 我们拥有强大的研发团队及技术支持，同时，赫森拥有完善的质量管理体系及生产管理系统为客户提供满意的产品与服务。

拥有激情﹑智慧﹑经验的赫森逐步成为行业中有影响力和创造力的公司。

保险丝的分类与介绍保险丝是一种用于保护电器设备的安全装置，主要用于断开电路，防止电器设备过载、短路、漏电等故障。

根据具体的使用场景和功能，保险丝可以分为多种不同类型。

下面将介绍一些常见的保险丝类型。

第一类是玻璃管保险丝。

这种保险丝是最常见的一种，通常由玻璃管和两个金属端子组成。

玻璃管内部填充了一根可熔化的金属丝，当电流超过保险丝所能承受的电流极限时，金属丝就会熔化断开，切断电路。

玻璃管保险丝可以根据电流大小和外观尺寸来分类，常见的有3A、5A、10A等不同的额定电流。

第二类是陶瓷管保险丝。

相比玻璃管保险丝，陶瓷管保险丝具有更高的耐热性和耐电压性能，适用于一些高功率的电气设备。

陶瓷保险丝结构与玻璃管保险丝类似，但外观上由于材料不同而有所差异。

陶瓷管保险丝可以承受更大的电流和电压，通常用于工业领域。

第三类是导线保险丝。

导线保险丝通常由金属导线和绝缘材料组成。

当电流超过保险丝所能承受的电流极限时，电线会烧断，从而切断电路。

导线保险丝适用于低功率电气设备，常见的有铝丝保险丝和铜丝保险丝。

铝丝保险丝通常用于家庭电气设备，而铜丝保险丝则适用于一些大型商业设备。

第四类是热保险丝。

热保险丝是一种特殊类型的保险丝，它采用了形状记忆合金材料。

这种材料在低温下是弹性的，当温度升高到一定程度时，形状记忆合金材料会发生相变，从而产生一个断开电路的力。

热保险丝通常用于需要快速反应的设备，如电磁炉和电热水器等。

除了以上介绍的几种常见的保险丝类型，还有一些其他特殊用途的保险丝。

例如，汽车保险丝用于汽车电气系统的保护，防止短路引起的火灾；快速熔断保险丝用于需要快速切断电路的场合，以防止设备损坏；超小型表面安装保险丝广泛应用于电子产品，如手机和电脑等。

总之，保险丝的分类多种多样，各种类型的保险丝在不同的场合有不同的应用。

通过选择合适的保险丝类型，可以有效地保护电器设备的安全运行。

用户在购买和替换保险丝时，应该根据设备的需求和规格，选择适合的保险丝类型和额定电流值，确保电器设备的安全性和可靠性。

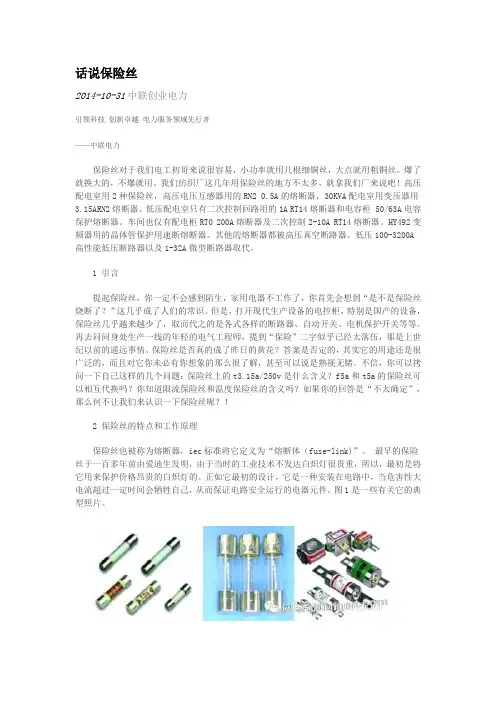

话说保险丝2014-10-31中联创业电力引领科技创新卓越电力服务领域先行者——中联电力保险丝对于我们电工初哥来说很容易，小功率就用几根细铜丝，大点就用粗铜丝。

爆了就换大的，不爆就用。

我们纺织厂这几年用保险丝的地方不太多，就拿我们厂来说吧！高压配电室用2种保险丝，高压电压互感器用的RN2 0.5A的熔断器，30KVA配电室用变压器用3.15ARN2熔断器。

低压配电室只有二次控制回路用的1A RT14熔断器和电容柜 50/63A电容保护熔断器。

车间也仅有配电柜RT0 200A熔断器及二次控制2-10A RT14熔断器。

HY492变频器用的晶体管保护用速断熔断器。

其他的熔断器都被高压真空断路器、低压100-3200A高性能低压断路器以及1-32A微型断路器取代。

1 引言提起保险丝，你一定不会感到陌生，家用电器不工作了，你首先会想到“是不是保险丝烧断了？”这几乎成了人们的常识。

但是，打开现代生产设备的电控柜，特别是国产的设备，保险丝几乎越来越少了，取而代之的是各式各样的断路器、自动开关、电机保护开关等等。

再去问问身处生产一线的年轻的电气工程师，提到“保险”二字似乎已经太落伍，那是上世纪以前的遥远事情。

保险丝是否真的成了昨日的黄花？答案是否定的，其实它的用途还是很广泛的，而且对它你未必有你想象的那么很了解，甚至可以说是熟视无睹。

不信，你可以拷问一下自己这样的几个问题：保险丝上的t3.15a/250v是什么含义？f5a和t5a的保险丝可以相互代换吗？你知道限流保险丝和温度保险丝的含义吗？如果你的回答是“不太确定”，那么何不让我们来认识一下保险丝呢？！2 保险丝的特点和工作原理保险丝也被称为熔断器，iec标准将它定义为“熔断体（fuse-link)”。

最早的保险丝于一百多年前由爱迪生发明，由于当时的工业技术不发达白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的。

正如它最初的设计，它是一种安装在电路中，当危害性大电流超过一定时间会牺牲自己，从而保证电路安全运行的电器元件。

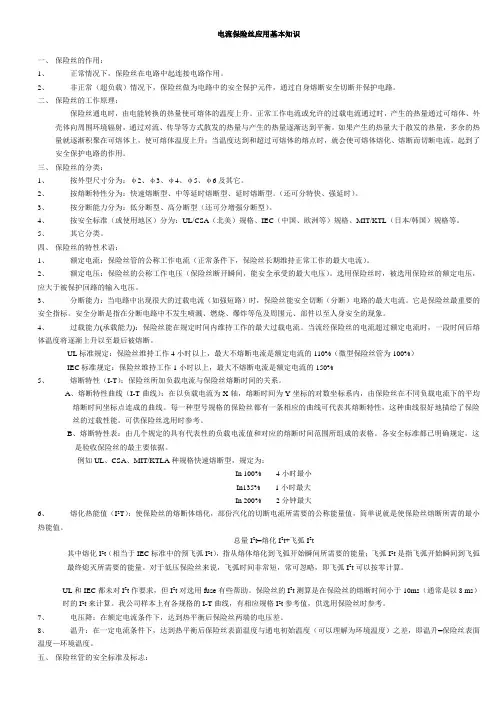

电流保险丝应用基本知识一、保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。

2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。

二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。

正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。

如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。

三、保险丝的分类：1、按外型尺寸分为：φ2、φ3、φ4、φ5、φ6及其它。

2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。

（还可分特快、强延时）。

3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。

4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC（中国、欧洲等）规格、MIT/KTL（日本/韩国）规格等。

5、其它分类。

四、保险丝的特性术语：1、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。

2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最大电压）。

选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压。

3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。

它是保险丝最重要的安全指标。

安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。

4、过载能力(承载能力)：保险丝能在规定时间内维持工作的最大过载电流。

当流经保险丝的电流超过额定电流时，一段时间后熔体温度将逐渐上升以至最后被熔断。

UL标准规定：保险丝维持工作4小时以上，最大不熔断电流是额定电流的110%（微型保险丝管为100%）IEC标准规定：保险丝维持工作1小时以上，最大不熔断电流是额定电流的150%5、熔断特性（I-T）：保险丝所加负载电流与保险丝熔断时间的关系。

保险丝选用设计规范CY-WE-18-04-221.目的为了使本公司产品设计文件中有关保险丝设计选用的技术要求进一步规范化，特制定本规范。

2.适用范围适用于本公司产品设计过程中对保险丝的选用。

3.规范3.1保险丝分类3.1.1本公司保险丝目前有功得和SUN两家供应商，除定型的客户已承认的机种还用功得的保险丝外，由于采购和成本原因新开发的产品所用保险丝一般选用SUN。

3.1.2从熔断速度来讲，保险丝一般分为快速型和慢速型两种，以下以SUN为例说明：3.1.2.1 5G、5GP、5F、5FP、6G、6GP为快速型，其中：a. 5G、5GP、 6G和6GP有UL认证；b. 5F和5FP无UL认证；c. 5G、5F和6G无引脚；d. 5GP、5GP和6GP有引脚。

3.1.2.2 5S、5SP、5T、5TP、6S、6SP为慢速型，其中：a. 5S 、5SP、6S和6SP有UL认证；b. 5T和5TP无UL认证；c. 5S、5T和6S无引脚；d. 5SP、5TP和6SP有引脚。

3.1.3保险丝还有温度保险丝和过流保护器两种延伸类型，温度保险丝主要用于变压器里作温度保险用，过流保护器主要用于电源电流大于10A以上的机种作过流保护用。

3.2选型3.2.1 100V-120V保险丝选用5G、5GP、5F、5FP、6G、6GP快速型保险丝，220V-240V保险丝选用5S、5SP、5T、5TP、6S、6SP慢速型保险丝，OEM机种按客户要求选择。

3.2.2 100V-120V保险丝一般选值计算原则：假定放大器的额定输出功率为W保险丝的电流计算值为AI（单位为安培）保险丝的实际取值为A（单位为安培）其经验计算公式为：AI=11W/590+0.8则A按保险丝的标称电流的优先取值顺序为① A =AI ±0.1②AI +0.1≤A≤AI +0.43.2.3 220V-240V保险丝一般选值原则：保险丝规格电流值以100V-120V保险丝取值的1/2倍取值。

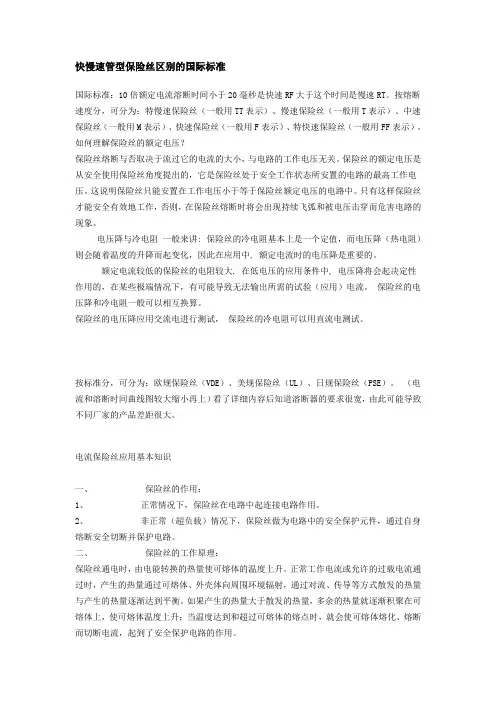

快慢速管型保险丝区别的国际标准国际标准：10倍额定电流溶断时间小于20毫秒是快速RF大于这个时间是慢速RT。

按熔断速度分，可分为：特慢速保险丝（一般用TT表示）、慢速保险丝（一般用T表示）、中速保险丝（一般用M表示）、快速保险丝（一般用F表示）、特快速保险丝（一般用FF表示）。

如何理解保险丝的额定电压？保险丝熔断与否取决于流过它的电流的大小，与电路的工作电压无关。

保险丝的额定电压是从安全使用保险丝角度提出的，它是保险丝处于安全工作状态所安置的电路的最高工作电压。

这说明保险丝只能安置在工作电压小于等于保险丝额定电压的电路中。

只有这样保险丝才能安全有效地工作，否则，在保险丝熔断时将会出现持续飞弧和被电压击穿而危害电路的现象。

电压降与冷电阻一般来讲: 保险丝的冷电阻基本上是一个定值，而电压降（热电阻）则会随着温度的升降而起变化，因此在应用中, 额定电流时的电压降是重要的。

额定电流较低的保险丝的电阻较大. 在低电压的应用条件中, 电压降将会起决定性作用的，在某些极端情况下，有可能导致无法输出所需的试验（应用）电流。

保险丝的电压降和冷电阻一般可以相互换算。

保险丝的电压降应用交流电进行测试，保险丝的冷电阻可以用直流电测试。

按标准分，可分为：欧规保险丝（VDE）、美规保险丝（UL）、日规保险丝（PSE）。

（电流和溶断时间曲线图较大缩小再上）看了详细内容后知道溶断器的要求很宽，由此可能导致不同厂家的产品差距很大。

电流保险丝应用基本知识一、保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。

2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。

二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。

正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。

如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。
