交通设施技术标准

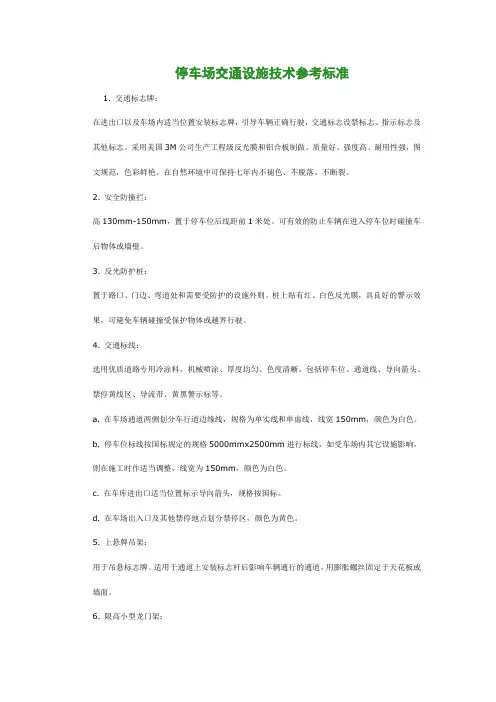

停车场交通设施技术参考标准

1. 交通标志牌：

在进出口以及车场内适当位置安装标志牌，引导车辆正确行驶，交通标志设禁标志、指示标志及其他标志。采用美国3M公司生产工程级反光膜和铝合板制做。质量好、强度高、耐用性强，图文规范，色彩鲜艳。在自然环境中可保持七年内不褪色、不脱落、不断裂。

2. 安全防撞拦：

高130mm-150mm，置于停车位后线距前1米处。可有效的防止车辆在进入停车位时碰撞车后物体或墙壁。

3. 反光防护桩：

置于路口、门边、弯道处和需要受防护的设施外则。桩上贴有红、白色反光膜，具良好的警示效果，可避免车辆碰撞受保护物体或越界行驶。

4. 交通标线：

选用优质道路专用冷涂料，机械喷涂、厚度均匀、色度清晰。包括停车位、通道线、导向箭头、禁停黄线区、导流带、黄黑警示标等。

a. 在车场通道两侧划分车行道边缘线，规格为单实线和单虚线，线宽150mm，颜色为白色。

b. 停车位标线按国标规定的规格5000mmx2500mm进行标线，如受车场内其它设施影响，则在施工时作适当调整，线宽为150mm，颜色为白色。

c. 在车库进出口适当位置标示导向箭头，规格按国标。

d. 在车场出入口及其他禁停地点划分禁停区，颜色为黄色。

5. 上悬牌吊架：

用于吊悬标志牌。适用于通道上安装标志杆后影响车辆通行的通道。用膨胀螺丝固定于天花板或墙面。

6. 限高小型龙门架：

置于地下车库通道入口处，可有效防止超高车辆误入地库造成车辆和建筑物的损坏。架上可装相应的反光标志牌、红绿灯或其他设施。

材料选择及说明：

1、道路交通标线、停车位标线及指示箭示等可采用热溶反光道标线涂料施工。热溶标线利用专用设备涂敷于路面，冷凝后成标线。这种标线凝固快，耐磨性强，有效寿命可达20—36个月，反光性好。

2、交通标志采用美国3M公司工程级反光膜、铝板、镀锌钢管（不锈钢管）、法兰盘紧固件、混凝土基础等通用组合，按国家标准制作，能有效保证七年的使用期。

各种材料的技术性能要求如下：

（1）热溶反光道路标线涂线

漆膜厚度：1.5-2mm

不粘胎干燥时间：＜5min

耐磨性200次减重（mg）：＜30

外观：涂层清白鲜明，耐日晒温差，不变色，夜间反光度强。

（2）交通及安全标志牌

设计车场范围行车速度室外：V＜10km/h

室内：V ＜5km/h

标志牌规格

禁令标志：圆形直形d=60cm(GB5768-1999)

-指示标志：按场地实际需要及驾驶员视距要求设置。

导向标志：长方形a=120cm b=30cm(GB5768-1999)

3、交通标志功能说明

道路交通标志是用图形符号和文字传递特定信息，用以管理交通的安全设施。

交通标志有警告标志、禁令标志、指示标志、指路标志和辅助标志五种。

本停车场设禁令标志、指示标志、指路标志辅助标志共四种。

⑴禁令标志：包括禁止驶入、禁止左转弯、禁止右转弯和减速让行标志。

a、禁止驶入标志：表示禁止车辆驶入；

b、禁止左转弯标志：表示前方路口禁止车辆向左转弯；

c、禁止右转弯标志：表示前方路口禁止车辆向右转弯；

d、减速让行标志：表示车辆应减速让行。

⑵指示标志：包括直行标志、左转弯标志、右转弯标志、直行左转弯标志、向左右转弯标志和人行横道标志。

A、直行标志：表示只准车辆直行；

B、左转弯标志：表示车辆只准向左转弯；

C、右转弯标志：表示车辆只准向右转弯；

D、向左右转标志：表示只准车辆向左和向右转弯；

E、直行左转弯标志：表示只准车辆直行和向左转弯；

F、人行横道标志：表示该处为人行横道。

⑶指路标志：包括入口指向标志、出口指向标志、楼层指向标志。

A、入口指向标志：表示停车场的入口方向及入口；

B、出口指向标志：表示停车场的出口方向及出口；

C、楼层指向标志：表示停车场上下楼层的行驶方向。

⑷辅助标志：包括导向标、警示反光板。

A、导向标：设在停车场进出口或上下通道两侧，表示前面方向发生改变，车辆须按指示方向行驶；

B、警示反光板：设在车场内立柱或墙角，车辆停泊时起警示作用。

4、制作方法及材料

⑴所有标志牌采用冷轧铝板贴反光膜的方法制作，标志图案采用剪贴或丝印。

⑵所有标志牌选用美国3M公司工程级反光膜制作。

⑶标志牌规格：

A、禁令标志：圆形直径600mm,三角形s700mm；

B、指示标志：圆形直径600mm,方形600×600mm;

C、指路标志：入口标志1000×4500mm,出口标志及楼层指向500×800mm；

D、辅助标志：导向标300×1200mm，

反光标200（300）×1000mm。

5、辅助设施

⑴功能说明

A、反光防护桩：防止车场内建筑物或其它设施受损，起警告和保护作用；

B、安全凸镜：设在多方向通道口，便于驾驶员观察其它方向来车；

C、限高标杆：设在车场入口，测量车辆高度，避免超高车辆进入；

D、金属支架：固定标志牌。

⑵制作方法及材料

A、反光防护桩：用镀锌钢管、法兰盘焊接后外贴反光膜制作，管身直径80mm，高1000mm，黄底镶黑圈；

B、安全凸镜：原装进口真空镀膜，圆形直径800mm；

C、限高标杆：圆形塑料胶管制作，外贴反光膜；

D、金属支架：用角铁或扁铁焊接而成，内涂防锈底漆，外涂白漆。

6、标线

交通标线是由路面标线、箭头、文字、立面标记、突起路标和路边线轮廓标等构成的安全设施，
