《城市道路交通设施设计规范》规范宣贯共90页

精心整理《城市道路交通设施设计规范》GB50688-2011局部修订条文（征求意见稿）7.1.3时，70km/h，7.2.1表7.2.1护栏防撞等级【修订】…原规范防撞护栏的防护等级共分五级。

但是随着城市公共交通和物流的不断发展，大型公交车与货车不断增多，譬如大型铰接客车总重可达25t，集装箱卡车总重可达55t，碰撞能量大幅提升，出现了大型客车或大型货车越出护栏的交通安全事故，同时实车碰撞试验表明，33t重的大型货车碰撞速度为65km/h时，碰撞能量大于600kJ，超过了SS级碰撞能量520kJ。

因此有些城市道路已经不满足SS级碰撞能量要求，从安全角度出发，规范增加HB与HA两个防护等级，碰撞能量分别为640kJ与760kJ。

目前国外道路护栏设计防撞能量的最高值分别为：美国548kJ、欧盟724kJ、日本650kJ，增加两个等级后的城市道路防撞能力要求已经高于国外标准了，也符合目前我国重载车辆较多的现状。

次干路、支路常规路段一般不设置防撞护栏，但是在高边坡、桥头引道、隧道洞口连接线等路段，从安全角度，需要设置防撞护栏，但是车速较低，撞击能量不大，增加低等级防护C级，碰撞能量为40kJ。

因此在原规范五个等级的基础上，增加了低等级防护C级、高防护等级HB与HA共三个等【修订】防撞护栏的试验碰撞条件是以碰撞能量满足相应防护等级的设计防护能量为原则制定。

碰撞能量计算公式为：（7-1）式中：E —碰撞能量； m —车辆总质量；v—碰撞速度；θ—碰撞角度。

7.2.3【原条款】城市道路可采用刚性或半刚性或柔性护栏，并根据实际情况需要采用不同的防撞等级和主要是通过基础、立柱、钢板的变形来吸收碰撞能量，代表形式是波形梁护栏、金属梁柱式护栏；柔性护栏是具有较大缓冲能力的韧性护栏，主要是通过车辆碰撞时缆索的变形能力来吸收碰撞能量，代表形式是缆索护栏、高分子材质带有填充物的护栏。

增加了护栏最小高度的规定，护栏高度为护栏顶面距设计基准线的高度，以护栏面与路面的相交线为设计基准线。

《城市道路交通规划设计规范》建标［１９９４］８０８号依照国家计委计综（１９８６）２５０号文的要求，由建设部会同有关部门共同制订的《都市道路交通规划设计规范》差不多有关部门会审，现批准《都市道路交通规划设计规范》ＧＢ５０２２０—９５为强制性国家标准，自一九九五年九月一日起施行。

本标准由建设部负责治理，具体说明等工作由上海同济大学负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九五年一月十四日１总则１．０．１为了科学、合理地进行都市道路交通规划设计，优化都市用地布局，提高都市的运转效能，提供安全、高效、经济、舒服和低公害的交通条件，制定本规范。

１．０．２本规范适用于全国各类都市的都市道路交通规划设计。

１．０．３都市道路交通规划应以市区内的交通规划为主，处理好市际交通与市内交通的衔接、市域范畴内的城镇与中心都市的交通联系。

１．０．４都市道路交通规划必须以都市总体规划为基础，满足土地使用对交通运输的需求，发挥都市道路交通对土地开发强度的促进和制约作用。

１．０．５都市道路交通规划应包括都市道路交通进展战略规划和都市道路交通综合网络规划两个组成部分。

１．０．６都市道路交通进展战略规划应包括下列内容：１．０．６．１确定交通进展目标和水平；１．０．６．２确定都市交通方式和交通结构；１．０．６．３确定都市道路交通综合网络布局、都市对外交通和市内的客货运设施的选址和用地规模；１．０．６．４提出实施都市道路交通规划过程中的重要技术经济计策；１．０．６．５提出有关交通进展政策和交通需求治理政策的建议。

１．０．７都市道路交通综合网络规划应包括下列内容：１．０．７．１确定都市公共交通系统、各种交通的衔接方式、大型公共换乘枢纽和公共交通场站设施的分布和用地范畴；１．０．７．２确定各级都市道路红线宽度、横断面形式、要紧交叉口的形式和用地范畴，以及广场、公共停车场、桥梁、渡口的位置和用地范畴；１．０．７．３平稳各种交通方式的运输能力和运量；１．０．７．４对网络规划方案作技术经济评估；１．０．７．５提出分期建设与交通建设项目排序的建议。

《城市道路交通设施设计规范》局部修订条文（年版）说明：.下划线标记的文字为新增内容，方框标记的文字为删除的原内容，无标记的文字为原内容。

.本次修订的条文应与《城市道路交通设施设计规范》中其他条文一并实施。

注：设计交通量中，大型货车（总质量大于或等于）自然数所占比例大于时，防撞护栏应符合公路相关技术规范的要求。

在综合分析城市道路线形、设计速度、运行速度、交通量和车辆构成等因素的基础上，护栏可城市道路应根据环境、气候、城市景观及对视距的影响等因素，采用不同防大型车辆所占比例较大的路段，中央分隔带护栏宜采用混凝土护栏。

对景观有特殊要求的桥梁或城市道路宜选用金属梁柱式护栏或组合式护栏。

钢结构桥梁及需减小桥梁恒载时，宜采用金属梁柱式护栏。

当道路弯道、交叉口、出入口等处的防撞护栏影响驾驶员视距时，宜采用通透性较好的金属梁柱式护栏、组合式护栏或波形梁护栏。

冬季风雪较大地区，可选用少阻雪的护栏形式。

防撞护栏的构造形式应采用实车足尺碰撞试验确定，并应满足安全性能要求。

路侧防撞护栏的设置应符合下列规定：快速路路侧防撞护栏的防护防撞等级的确定应符合表的规定；表快速路路侧防撞护栏防护防撞等级的适用条件注：表中、、和为匝道设计速度。

主干路、次干路与支路特殊路段路侧防撞护栏的防护防撞等级的确定应符合表的规定。

表主干路、次干路及支路特殊路段路侧防撞护栏防护防撞等级的适用条件邻近饮用水水源保护区、干线铁路、轨道交通、水库、危险品仓储油库、高压输电线塔及电站等需要特殊防护的路段，经综合论证应在表或规定的防护等桥梁防撞护栏的设置应符合下列规定：快速路桥梁车行道外侧应设置防撞护栏，其他等级道路桥梁车行道外侧应采用防撞护栏或高路缘石进行防护，高路缘石的设置要求应符合《城市桥梁设计快速路桥梁应设置中央分隔带防撞护栏。

设计速度为的城市主干路上的桥梁应设置中央分隔带防撞护栏或以上高路缘石，设置高路缘石时，中央分隔带宽度不得小于，路缘石高度宜为。

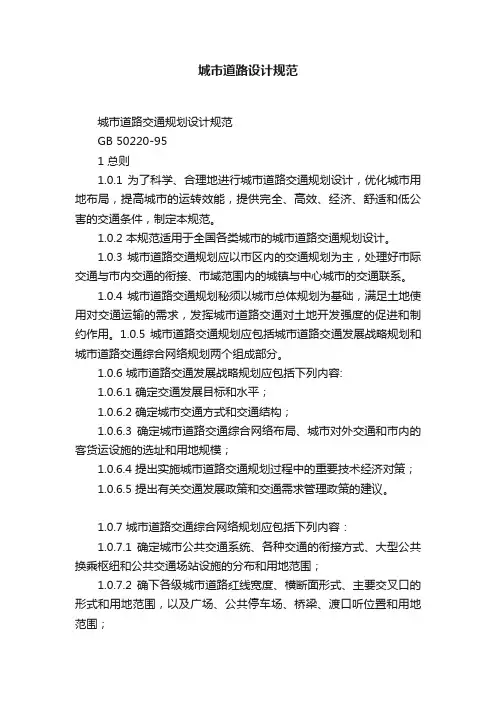

城市道路设计规范城市道路交通规划设计规范GB 50220-951 总则1.0.1 为了科学、合理地进行城市道路交通规划设计，优化城市用地布局，提高城市的运转效能，提供完全、高效、经济、舒适和低公害的交通条件，制定本规范。

1.0.2 本规范适用于全国各类城市的城市道路交通规划设计。

1.0.3 城市道路交通规划应以市区内的交通规划为主，处理好市际交通与市内交通的衔接、市域范围内的城镇与中心城市的交通联系。

1.0.4 城市道路交通规划秘须以城市总体规划为基础，满足土地使用对交通运输的需求，发挥城市道路交通对土地开发强度的促进和制约作用。

1.0.5 城市道路交通规划应包括城市道路交通发展战略规划和城市道路交通综合网络规划两个组成部分。

1.0.6 城市道路交通发展战略规划应包括下列内容:1.0.6.1 确定交通发展目标和水平；1.0.6.2 确定城市交通方式和交通结构；1.0.6.3 确定城市道路交通综合网络布局、城市对外交通和市内的客货运设施的选址和用地规模；1.0.6.4 提出实施城市道路交通规划过程中的重要技术经济对策；1.0.6.5 提出有关交通发展政策和交通需求管理政策的建议。

1.0.7 城市道路交通综合网络规划应包括下列内容：1.0.7.1 确定城市公共交通系统、各种交通的衔接方式、大型公共换乘枢纽和公共交通场站设施的分布和用地范围；1.0.7.2 确下各级城市道路红线宽度、横断面形式、主要交叉口的形式和用地范围，以及广场、公共停车场、桥梁、渡口听位置和用地范围；1.0.7.3 平衡各种交通方式的运输能力和运量；1.0.7.4 对网络规划方案作技术经济评估；1.0.7.5 提出分期建设与交能建设项目排序的建议。

1.0.8 城市客运交通应按照市场经济的规律，结合城市社会经济发展水平，优先发展公共交通，组成公共交通、个体交通优势互补的多种方式客运网络，减少市民出行时耗。

1.0.9 城市货运交通宜向社会化、专业化、集装化的联合运输方式发展。

《城市道路交通设施设计规范》局部修订条文（年版）说明：•下划线标记的文字为新增内容，方框标记的文字为删除的原内容，无标记的文字为原内容。

•本次修订的条文应与《城市道路交通设施设计规范》中其他条文一并实施注：设计交通量中，大型货车（总质量大于或等于）自然数所占比例大于时，防撞护栏应符合公路相关技术规范的要求。

在综合分析城市道路线形、设计速度、运行速度、交通量和车辆构成等因素的基础上，当防撞护栏的设计防护能量需要采用的护栏碰撞能量低于时，护栏可城市道路应根据环境、气候、城市景观及对视距的影响等因素，采用不同防护等级的混凝土护栏、波形梁护栏、金属梁柱式护栏或组合式护栏，城市道路可采用刚性或半刚性或柔性护栏，并根据实际情况需要采用不同的防撞等级和结构行驶。

并宜符合下列规定:大型车辆所占比例较大的路段，中央分隔带护栏宜采用混凝土护栏。

对景观，有特殊要求的桥梁或城市道路宜诜用金属梁柱式护栏或组合式护栏。

钢结构桥梁及需减小桥梁恒载时，宜采用金属梁柱式护栏。

当道路弯道、交叉口、出入口等处的防撞护栏影响驾驶员视距时，宜采用通透性较好的金属梁柱式护栏、组合式护栏或波形梁护栏。

冬季风雪较大地区，可选用少阻雪的护栏形式。

防撞护栏的构造形式应采用实车足尺碰撞试验确定，并应满足安全性能要求。

路侧防撞护栏的设置应符合下列规定：快速路路侧防撞护栏的防护防撞等级的确定应符合表的规定;表快速路路侧防撞护栏防护防撞等级的适用条件注：表中、、和为匝道设计速度主干路的路侧宜设置防撞护栏。

主干路、次干路与支路特殊路段路侧防撞护栏的防护防撞等级的确定应符合表的规定事故或严重二次事故的路段，宜设置防撞护栏。

次干路和支路路侧防撞护栏的防撞等级参照主干路设置;邻近饮用水水源保护区、干线铁路、轨道交通、水库、危险品仓储油库高压输电线塔及电站等需要特殊防护的路段, 经综合论证应在表或规定的防护等级基础上提高个及以上等级应对防撞护栏进行特殊设计。

桥梁防撞护栏的设置应符合下列规定:快速路桥梁车行道外侧应设置防撞护栏，其他等级道路桥梁车行道外侧应采用防撞护栏或高路缘石进行防护，高路缘石的设置要求应符合《城市桥梁设计规范》的相关规定。

《城市道路交通设施设计规范》局部修订条文（年版）说明：•下划线标记的文字为新增内容，方框标记的文字为删除的原内容，无标记的文字为原内容。

•本次修订的条文应与《城市道路交通设施设计规范》中其他条文一并实施注：设计交通量中，大型货车（总质量大于或等于）自然数所占比例大于时，防撞护栏应符合公路相关技术规范的要求。

在综合分析城市道路线形、设计速度、运行速度、交通量和车辆构成等因素的基础上，当防撞护栏的设计防护能量需要采用的护栏碰撞能量低于时，护栏可城市道路应根据环境、气候、城市景观及对视距的影响等因素，采用不同防护等级的混凝土护栏、波形梁护栏、金属梁柱式护栏或组合式护栏，城市道路可采用刚性或半刚性或柔性护栏，并根据实际情况需要采用不同的防撞等级和结构行驶。

并宜符合下列规定:大型车辆所占比例较大的路段，中央分隔带护栏宜采用混凝土护栏。

对景观，有特殊要求的桥梁或城市道路宜诜用金属梁柱式护栏或组合式护栏。

钢结构桥梁及需减小桥梁恒载时，宜采用金属梁柱式护栏。

当道路弯道、交叉口、出入口等处的防撞护栏影响驾驶员视距时，宜采用通透性较好的金属梁柱式护栏、组合式护栏或波形梁护栏。

冬季风雪较大地区，可选用少阻雪的护栏形式。

防撞护栏的构造形式应采用实车足尺碰撞试验确定，并应满足安全性能要求。

路侧防撞护栏的设置应符合下列规定：快速路路侧防撞护栏的防护防撞等级的确定应符合表的规定;表快速路路侧防撞护栏防护防撞等级的适用条件注：表中、、和为匝道设计速度主干路的路侧宜设置防撞护栏。

主干路、次干路与支路特殊路段路侧防撞护栏的防护防撞等级的确定应符合表的规定事故或严重二次事故的路段，宜设置防撞护栏。

次干路和支路路侧防撞护栏的防撞等级参照主干路设置;邻近饮用水水源保护区、干线铁路、轨道交通、水库、危险品仓储油库高压输电线塔及电站等需要特殊防护的路段, 经综合论证应在表或规定的防护等级基础上提高个及以上等级应对防撞护栏进行特殊设计。

桥梁防撞护栏的设置应符合下列规定:快速路桥梁车行道外侧应设置防撞护栏，其他等级道路桥梁车行道外侧应采用防撞护栏或高路缘石进行防护，高路缘石的设置要求应符合《城市桥梁设计规范》的相关规定。

《城市道路交通设施设计规范》GB50688-2011局部修订条文（征求意见稿）7.1.3【原条款】不能提供足够路侧安全净距的快速路路侧，必须设置防撞护栏；当路基整体式断面中间带宽度小于或等于12m时，快速路的中央分隔带必须连续设置防撞护栏。

【修订】快速路路侧无足够的路侧安全净距时，必须设置防撞护栏；快速路的中央分隔带宽度小于或等于12m，或者中央分隔带12m范围内有墩、柱或墙等车辆不能安全穿越的障碍物时，必须设置防撞护栏。

【原条文说明】…本规范借鉴以上研究成果规定当路基整体式断面中间带宽度小于或等于12m时，快速路的中央分隔带必须连续设置防撞护栏。

【修订】…中央分隔带防撞护栏是为了防止车辆越过中央分隔带闯入对向车行道或撞击中央分隔带内的墩、柱或墙等障碍物而设置的。

各国在规定中央分隔带护栏设置标准时，主要以中央分隔带宽度、设计速度和交通量为依据。

根据国外研究，可能发生对撞事故的道路，行车速度约为70km/h，因此由于城市快速路，车辆行驶速度高，如果中间带宽度小于或等于12m时或者中央分隔带内有障碍物时，如果不设置护栏，则容易出现车辆闯入对向车道或者撞到分隔带内障碍物，产生严重后果，因此这种情况下必须设置防撞护栏，其中墩、柱主要是指照明设施、交通信号设施、监控设施、交通标志支撑结构、上跨桥梁的桥墩等；墙是指构筑物的墙体。

7.2.1【原条款】防撞护栏等级分为五级，各等级主要技术指标应符合表7.2.1的规定。

表7.2.1 护栏防撞等级【修订】防撞护栏的防护等级按照设计防护能量划分为八级，见表7.2.1。

表7.2.1 防撞护栏的防护等级【原条文说明】…根据对我国不同区域城市道路交通安全现状的调研，通过对道路状况、车辆行驶状况、事故车辆以及发展趋势的分析，依据上述指导思想和原则，制定我国城市道路防撞护栏的防撞等级，共分五级。

【修订】…原规范防撞护栏的防护等级共分五级。

但是随着城市公共交通和物流的不断发展，大型公交车与货车不断增多，譬如大型铰接客车总重可达25t，集装箱卡车总重可达55t，碰撞能量大幅提升，出现了大型客车或大型货车越出护栏的交通安全事故，同时实车碰撞试验表明，33t重的大型货车碰撞速度为65km/h时，碰撞能量大于600kJ，超过了SS级碰撞能量520kJ。
