第一章 基本振子天线基本振子是最基本的辐射源，是研究和分析各类线天线的基础，它包括基本电振子和基本磁振子。

而研究面天线的基本辐射源是惠更斯源。

§ 1 基本电振子（Electric Short Dipole ）1． 定义一段理想的高频电流直导线，长度λ<<l ，半径l a <<，沿线电流均匀分布（等幅同相）。

又称电流源。

2．空间场分布假设电流源位于坐标原点，沿着z 轴放置，长度为l ，其上电流等幅同相分布，即z a I I0=，这里0I 是常数。

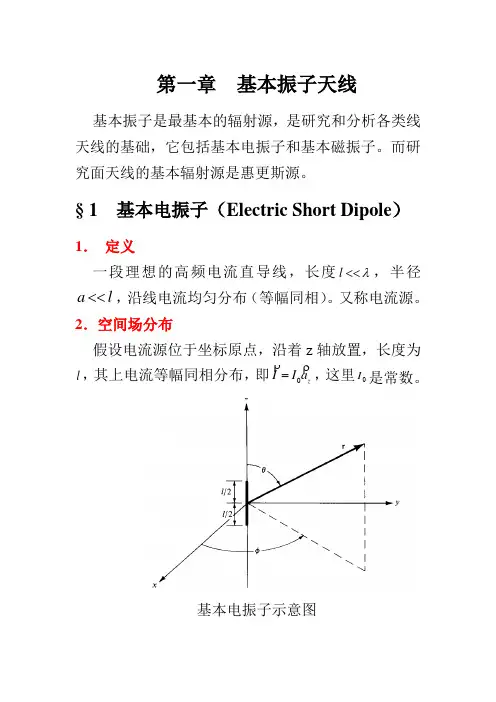

基本电振子示意图为求其空间的场分布，首先求出其矢量磁位A ，再由A求出电场E 和磁场H。

根据电磁场理论，电流分布()z a I z y x I ˆ,,0'''= 的电流源，其矢量磁位A可以表示为：()()'''',,,4,,dl re z y x I z y x A jkr e l-⎰=πμ（2-1）()z y x ,,--观察点坐标()''',,z y x --源点坐标r --源点到观察点的距离由于基本电振子的长度l 远小于波长λ和距离r ，因此式（2-1）可以表示成：()jkrz l l jkr z e rl I a dz e r I a z y x A ---==⎰πμπμ4ˆ4ˆ,,0'2/2/0 （2-2）引用直角坐标与球坐标的变换关系，将（2-2）式改写为： θπμθcos 4cos 0r le I A A jkrz r -==θπμθθsin 4sin 0r le I A A jkrz --=-=0=ϕA依据()⎥⎦⎤⎢⎣⎡∂∂-∂∂=⨯∇=θμμθϕr A rA r r a A H 1ˆ10 ，得到磁场表达式：jkr e r r k j l I H -⎥⎦⎤⎢⎣⎡+=2014sin πθϕ （2-3）0=r H 0=θH由H j E ⨯∇=ωε1可得电场表达式为： jkrr e jr rk l I E -⎥⎦⎤⎢⎣⎡+=320012cos πωεθ （2-4） jkre r j rr k jl I E -⎥⎦⎤⎢⎣⎡-+=32200114sin πωεθθ （2-5）0=ϕE由此可见，基本电振子的场强矢量由三个分量ϕH 、r E 、θE 组成。

《微波技术与天线》复习知识要点绪论●微波的定义：微波是电磁波谱介于超短波与红外线之间的波段，它属于无线电波中波长最短的波段。

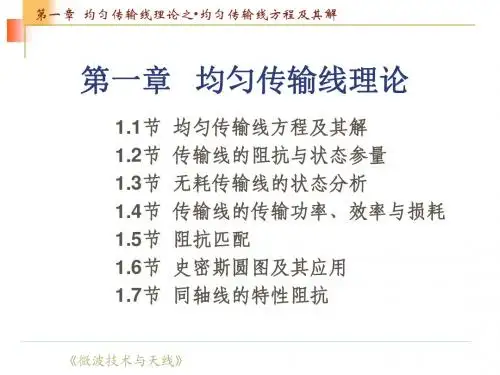

●微波的频率范围：300MHz~3000GHz ,其对应波长范围是1m~0.1mm●微波的特点（要结合实际应用）：似光性，频率高（频带宽），穿透性（卫星通信），量子特性（微波波谱的分析）第一章均匀传输线理论●均匀无耗传输线的输入阻抗（2个特性）定义：传输线上任意一点z处的输入电压和输入电流之比称为传输线的输入阻抗注：均匀无耗传输线上任意一点的输入阻抗与观察点的位置、传输线的特性阻抗、终端负载阻抗、工作频率有关。

两个特性：1、λ／2重复性：无耗传输线上任意相距λ／2处的阻抗相同Z in(z)= Z in(z+λ／2)2、λ／4变换性: Z in(z)- Z in(z+λ／4)=Z02证明题：(作业题)●均匀无耗传输线的三种传输状态（要会判断）1.行波状态：无反射的传输状态▪匹配负载：负载阻抗等于传输线的特性阻抗▪沿线电压和电流振幅不变▪电压和电流在任意点上同相2.纯驻波状态：全反射状态▪负载阻抗分为短路、开路、纯电抗状态3.行驻波状态：传输线上任意点输入阻抗为复数●传输线的三类匹配状态（知道概念）▪负载阻抗匹配：是负载阻抗等于传输线的特性阻抗的情形，此时只有从信源到负载的入射波，而无反射波。

▪源阻抗匹配：电源的内阻等于传输线的特性阻抗时，电源和传输线是匹配的，这种电源称之为匹配电源。

此时，信号源端无反射。

▪共轭阻抗匹配：对于不匹配电源，当负载阻抗折合到电源参考面上的输入阻抗为电源内阻抗的共轭值时，即当Z in=Z g﹡时，负载能得到最大功率值。

共轭匹配的目的就是使负载得到最大功率。

●传输线的阻抗匹配（λ／4阻抗变换）(P15和P17)●阻抗圆图的应用（*与实验结合）史密斯圆图是用来分析传输线匹配问题的有效方法。

1.反射系数圆图：Γ（z）=|Γ1|e j(Φ1-2βz)= |Γ1|e jΦΦ1为终端反射系数的幅度，Φ=Φ1-2βz是z处反射系数的幅角。

第一章 学习知识要点1．微波的定义— 把波长从1米到0.1毫米范围内的电磁波称为微波。

微波波段对应的频率范围为: 300M Hz ～3000GHz 。

在整个电磁波谱中，微波处于普通无线电波与红外线之间，是频率最高的无线电波，它的频带宽度比所有普通无线电波波段总和宽1000倍。

一般情况下，微波又可划分为分米波、厘米波和毫米波和亚毫米四个波段。

2．微波具有如下主要特点：1) 似光性；2) 穿透性；3) 宽频带特性与与信息性；4) 热效应特性；5）散射特性；6）非电离特性；7）抗低频干扰特性；8）视距传输特性；9）分布参数的不确定性；10）电磁兼容和电磁环境污染。

3．微波技术的主要应用：1) 在雷达上的应用；2) 在通讯方面的应用；3) 在科学研究方面的应用；4) 在生物医学方面的应用；5) 微波能的应用。

4.长线与短线长线：指几何长度L 与工作波长λ可相比拟的传输线，采用分布参数电路描述。

电长度满足L/λ≥0.05的传输线 称为长线。

短线：指几何长度L 与工作波长λ相比可以忽略的传输线，采用集总参数电路描述。

电长度满足L/λ＜0.05的传输线 称为短线。

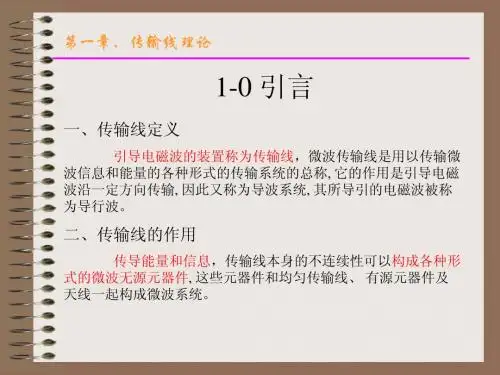

5.传输线分类：双导体传输线；封闭金属波导；介质传输线。

6．微波技术是研究微波信号的产生、传输、变换、发射、接收和测量的一门学科，它的基本理论是经典的电磁场理论，研究电磁波沿传输线的传播特性有两种分析方法。

一种是“场”的分析方法，即从麦克斯韦方程出发，在特定边界条件下解电磁波动方程，求得场量的时空变化规律，分析电磁波沿线的各种传输特性；另一种是“路”的分析方法，即将传输线作为分布参数电路处理，用克希霍夫定律建立传输线方程，求得线上电压和电流的时空变化规律，分析电压和电流的各种传输特性。

第二章 学习知识要点1. 传输线可用来传输电磁信号能量和构成各种微波元器件。

微波传输线是一种分布参数电路，线上的电压和电流是时间和空间位置的二元函数，它们沿线的变化规律可由传输线方程来描述。
