车削加工基础

第 3 章车工技术基础3. 1 车工基础知识车削是操作者根据零件图样的要求在车床上利用工件的旋转运动和刀具的相对切削运动来改变毛坯的尺寸和形状,使之成为合格产品的一种金属切削方法。

车削加工是机械加工中最基本、最常用的加工方法,因此,车削在机械加工行业中占有重要的地位和作用。

311 车削加工的特点车削加工与其他切削加工方法相比有如下特点:1车削适应性强,应用广泛。

适用于加工各种不同材质、不同精度的零件。

2车削所用的刀具结构简单,制造、刃磨和安装都较方便。

3车削加工一般是等截面连续切削。

因此,切削力变化小,切削过程平稳,可选用较大的切削用量,生产率也较高。

4车削加工尺寸精度可达 IT10 ~ IT7,表面粗糙度值为 Ra6. 3 ~ 16 μm。

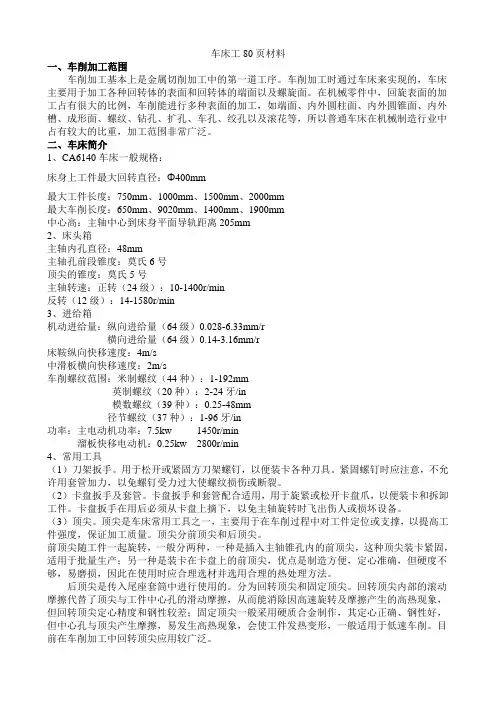

312 车削的基本内容车削加工的应用范围很广,其加工的基本内容如图 3 - 1 所示。

313 车床概述1车床结构简介CA6140 型车床是我国自行设计的卧式车床,其外形结构如图 3 - 2 所示。

由床身、主轴箱、交换齿轮箱、进给箱、溜板箱、滑板、床鞍、刀架、尾座、冷却及照明等部分组成。

CA6140 型车床具有以下特点:1机床刚性好,抗振性能好,可以进行高速强力切削和重载荷切削。

2机床操纵手柄集中,安排合理,溜板箱有快速移动机构,进给操纵较直观,操作方便。

3机床设置有高速小进给量,加工精度高,表面粗糙度值小。

4机床溜板刻度盘有照明装置,尾座有快速夹紧机构,操作方便。

5机床外形美观,结构紧凑,清除切屑方便。

6床身导轨、主轴锥孔及尾座套筒锥孔都经表面淬火处理,使用寿命长。

图 3 - 1 车削加工的基本内容图 3 - 2 CA6140 型车床1 ?主轴箱;2?刀架;3?尾座;4?床身;5 ?床脚;6?丝杠;7 ?光杠;8?操纵杆;9?溜板箱;10?床脚;11?进给箱;12 ?交换齿轮箱2车床各组成部分的主要功用50131 车工基础知识■1床身床身是精度要求很高的带有导轨山形导轨和平导轨的一个大型基础部件。

中等专业学校2023-2024-1教案教学内容2.卧式车床主要部件及其作用主轴箱（主轴变速箱）：支撑主轴，带动工件做主运动；通过齿轮组和拨叉配合，实现主轴变速；卡盘装在主轴上，起工件夹持作用。

交换齿轮箱（挂轮箱）：根据传动需要，将主轴箱的转动传递给进给箱。

进给箱（变速箱）：进给传动系统的变速机构；通过丝杠和光杠两条传动线，提供合适的进给运动。

溜板箱：接受光杠或丝杠传递的运动，通过相应机构，以实现刀架的纵向或横向运动。

刀架部分：由床鞍、中滑板、小滑板和刀架等组成；用于装夹车刀并带动车刀做纵向、横向等运动，使车刀完成工件表面的车削运动。

尾座：主要用来安装后顶尖，以支撑较长的工件；也可安装中心钻或钻头等床身：车床的大型基础部件，用于支撑和连接车床的各个部件，并保证各部件在工作时有准确的相对位置。

床脚：用以支撑、稳定床身和调节床身水平。

其他辅助装置：包括照明、冷却、防护、排屑等。

教学内容3.卧式车床的传动路线（以CA6140为例）（二）车床的加工范围和工艺特点1. 车床的加工范围车外圆车端面切断或车槽车孔车圆锥车螺纹2. 车削的工艺特点（1）车削适合于加工各种内、外回转表面。

（2）车刀结构简单，制造容易，刃磨及装拆方便，便于根据加工要求对刀具材料、几何参数进行合理选择。

中等专业学校2023-2024-1教案编号：备课组别机械组课程名称金属切削加工基础所在年级主备教师授课教师授课系部授课班级授课日期课题车床与车削加工（第二课时）教学目标知识目标：1.认识车床的种类和结构。

2.了解车床的工艺装备。

能力目标：1.培养创新意识、科技强国的爱国主义情怀。

重点 1.了解车床的工艺装备难点 1.了解车床的工艺装备教法举例引入、讲授法、多媒体演示、举例讲解、实例讲解教学设备一体机教学环节教学活动内容及组织过程个案补充教学内容步骤一：引入课题，上节课同学们了解了车床各部分的组成，那么车床的工艺装备又可以分为哪几类呢。

步骤二：一、车床的工艺装备（一）车床夹具教学内容二、车刀的种类1. 车刀的类型教学内容三、车刀的种类2. 常用车刀种类四、课堂巩固1. 接受光杠或丝杠传递的运动，操纵箱外手柄及按钮，通过快移机构驱动刀架部分以实现车刀的或运动。

编制数控车削加工工艺的基本步骤数控车削加工是一种高效、精准的加工方式，能够满足工业生产中对复杂零件的加工需求。

编制数控车削加工工艺是实现这种加工方式的基础，下面我们来介绍一下编制数控车削加工工艺的基本步骤。

一、加工零件的几何形状和尺寸计算在编制数控车削加工工艺之前，我们需要首先确定要加工的零件的几何形状和尺寸，这需要进行精确的计算。

对于复杂形状的零件，可以采用CAD软件进行设计和绘制，然后提取出要加工部分的轮廓线和控制点。

通过这些控制点可以确定加工路径，进而设置数控机床的加工方案和程序。

二、编制数控程序编制数控程序是数控车削加工的核心环节。

在编写程序之前，需要根据加工零件的尺寸和形状来确定加工的路径、速度和进给量等参数。

数控程序的编写需要使用特定的数控编程语言，如G代码和M代码等。

这些代码指示数控机床应该采取哪种方法来加工零件，如切削深度、转速、加工刀具的类型和进给速度等。

三、加工方案的制定对于零件的加工方案制定是数控车削加工工艺的关键环节之一。

在制定加工方案的过程中，需要考虑到材质、钻孔和铣削等方面的因素。

加工方案需要明确切削剂量和切削速率，以使工件能够被稳定地加工。

为此，需要注意选择合适的加工刀具、冷却液和工件固定方式等因素。

四、工艺参数的设置数控机床的操作过程中，需要一些必要的工艺参数进行设置。

可以通过数控软件设置相关参数，如切削速度、加工深度、进给速度、刀具切削半径和切削角度等，以实现加工过程中必要的控制。

五、机床装夹及校准在进行数控车削加工之前，需要对数控机床进行装夹和校准。

机床的校准过程包括对数控系统进行校准和机械部件的调整校准。

装夹时需要确保工件与机床夹紧装置紧密接触，并且不会出现移动或震动的情况。

六、切削力和冷却剂的控制数控车削加工中需要控制切削力和冷却剂的使用。

切削力过大会导致刀具的过早磨损和加工表面粗糙，因此需要控制加工的深度和进给速度等参数；而冷却剂的使用可以有效降低加工温度，从而减少刀具的磨损和工件的形变。

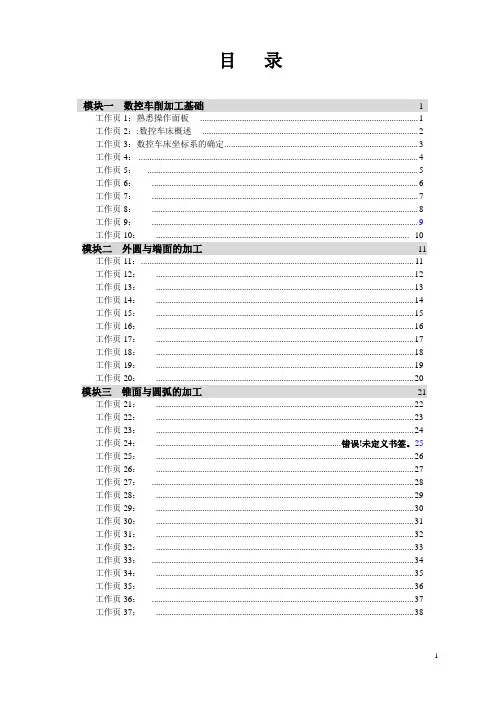

目录模块一数控车削加工基础 1 工作页1：熟悉操作面板 (1)工作页2：:数控车床概述 (2)工作页3：数控车床坐标系的确定 (3)工作页4： (4)工作页5： (5)工作页6： (6)工作页7： (7)工作页8： (8)工作页9： (9)工作页10： (10)模块二外圆与端面的加工11工作页11： (11)工作页12： (12)工作页13： (13)工作页14： (14)工作页15： (15)工作页16： (16)工作页17： (17)工作页18： (18)工作页19： (19)工作页20： (20)模块三锥面与圆弧的加工21工作页21： (22)工作页22： (23)工作页23： (24)工作页24： ................................................................................. 错误！未定义书签。

25 工作页25： (26)工作页26： (27)工作页27： (28)工作页28： (29)工作页29： (30)工作页30： (31)工作页31： (32)工作页32： (33)工作页33： (34)工作页34： (35)工作页35： (36)工作页36： (37)工作页37： (38)1.GSK980TD采用集成式操作面板，请补充面板划分区域的名称。

，Y，Z轴旋转的圆周进给坐标轴分别用、、表示，根据右手螺旋定则，如图1-23、图1-24来实现，有的由工作而上述坐标轴的正方向是假定工件不动，刀具相做进给运动的方向。

如果是刀具不动，工件运动，则坐标系用加、机床参考点可以根据用户的需要随意更改吗？通常机床参考点设置在。

车工实习基础知识目的和要求1．了解金属切削加工的基本知识，了解车削加工的工艺特点及加工范围。

2．熟悉卧式车床的组成及各部分的作用，了解卧式车床的型号及传动系统，掌握卧式车床的主要调整方法并能正确调整卧式车床。

3．掌握普通车刀的组成、安装与刃磨，了解车刀的主要角度及作用；了解刀具切削部分材料的性能要求及常用刀具材料并能独立刃磨与安装车刀。

4．熟悉车削时常用的工件装夹方法、特点和应用，了解常用量具的种类和使用方法，了解卧式车床常用附件的大致结构和用途。

5．掌握车外圆、车端面、车内圆、钻孔、车螺纹以及切槽、切断、车圆锥面、车成形面的车削方法和测量方法，熟悉车削所能达到的尺寸精度、表面粗糙度值范围，能独立加工一般中等复杂程度零件并具有一定的操作技能。

6．了解机械加工车间生产安全技术及简单经济分析。

安全技术1. 要穿戴合适的工作服，长头发要压入帽内，不能戴手套操作。

2. 两人共用一台车床时，只能一人操作并注意他人安全。

3. 卡盘扳手使用完毕后，必须及时取下，否则不能启动车床。

4. 开车前，检查各手柄的位置是否到位，确认正常后才准许开车。

5. 开车后，人不能靠近正在旋转的工件，更不能用手触摸工件的表面，也不能用量具测量工件的尺寸，以防发生人身安全事故。

6. 严禁开车时变换车床主轴变速，以防损坏车床而发生设备安全事故。

7. 车削时，方刀架应调整到合适位置，以防小滑板左端碰撞卡盘爪而发生人身、设备安全事故。

8. 机动纵向或横向进给时，严禁床鞍及横滑板超过极限位置，以防滑板脱落或碰撞卡盘而发生人身、设备安全事故。

9. 发生事故时，立即关闭车床电源。

10. 工作结束后，关闭电源，清楚铁屑，认真擦净机床，加油润滑，以保持良好的工作环境。

课题一概述【基本知识】（一）车削特点及加工范围1．车削工件的特点在车床上，工件旋转，车刀在平面内作直线或曲线移动的切削称为车削。

车削是以工件旋转为主运动、车刀纵向或横向移动为进给运动的一种切削加工方法，车外圆时各种运动的情况如图1.1所示。
