模拟数字电路基础知识

数电模电基础知识总结在现代科技的快速发展下，电子技术已经渗透到我们生活的方方面面。

而作为电子技术的基础，数电模电知识的掌握显得尤为重要。

本文将对数电模电基础知识进行总结。

一、数电基础知识1. 二进制二进制是数电领域最为基础的概念之一。

它由0和1组成，是计算机系统中最常用的进位制。

在二进制中，每一位的权值是2的幂，例如1表示2^0，2表示2^1，4表示2^2，以此类推。

二进制在计算机内部用于表示和处理数据，是研究数电和计算机组成原理的基石。

2. 逻辑门逻辑门是计算机系统中基本的电子器件，用于实现逻辑运算。

常见的逻辑门包括与门、或门、非门等。

与门接受两个输入，当两个输入同时为1时，输出为1；否则输出为0。

或门接受两个输入，当两个输入中至少有一个为1时，输出为1；否则输出为0。

非门只有一个输入，当输入为1时，输出为0；当输入为0时，输出为1。

通过组合不同类型的逻辑门，可以实现复杂的逻辑运算。

3. 翻转器和触发器翻转器和触发器是将电路的输出状态保持在某个时间点的器件。

翻转器是一种双稳态电路，有两个互逆的输出状态，常见的翻转器有RS翻转器、JK翻转器等。

触发器是一种带有时钟输入的翻转器，常用于存储和处理数据。

二、模电基础知识1. 电阻、电容和电感电阻、电容和电感是模电领域中最基础的电路元件。

电阻用于限制电流大小，电容用于存储电荷和能量，电感用于存储磁能和抵抗电流变化。

它们在电路中起到不同的作用，对电路性质有重要影响。

2. 放大器放大器是模电领域中常见的电路元件，用于将输入信号放大到一定的幅度。

常见的放大器包括运放放大器、功放等。

运放放大器是一种具有高增益的差模放大器，广泛应用于模拟电路设计中。

功放用于放大音频信号，常见于音响设备中。

3. 滤波器滤波器用于将频率范围内的信号通过，而将其他频率范围内的信号抑制。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

滤波器在电子设备中起到重要的作用，例如音频设备中用于剔除噪音和杂音。

27个模拟电路基础知识总结01基尔霍夫定理的内容是什么？基尔霍夫电流定律：在电路任一节点，流入、流出该节点电流的代数和为零。

基尔霍夫电压定律：在电路中的任一闭合电路，电压的代数和为零。

02戴维南定理一个含独立源、线性电阻和受控源的二端电路，对其两个端子来说都可等效为一个理想电压源串联内阻的模型。

其理想电压源的数值为有源二端电路的两个端子的开路电压，串联的内阻为内部所有独立源等于零时两端子间的等效电阻。

03三极管曲线特性04反馈电路的概念及应用。

反馈，就是在电子系统中，把放大电路中的输出量（电流或电压）的一部分或全部，通过一定形式的反馈取样网络并以一定的方式作用到输入回路以影响放大电路输入量的过程。

反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。

负反馈对放大器性能有四种影响：提高放大倍数的稳定性，由于外界条件的变化（T℃，Vcc，器件老化等），放大倍数会变化，其相对变化量越小，则稳定性越高。

减小非线性失真和噪声。

改变了放大器的输入电阻Ri和输出电阻Ro。

有效地扩展放大器的通频带。

电压负反馈的特点：电路的输出电压趋向于维持恒定。

电流负反馈的特点：电路的输出电流趋向于维持恒定。

引入负反馈的一般原则为：为了稳定放大电路的静态工作点，应引入直流负反馈；为了改善放大电路的动态性能，应引入交流负反馈（在中频段的极性）。

信号源内阻较小或要求提高放大电路的输入电阻时，应引入串联负反馈；信号源内阻较大或要求降低输入电阻时，应引入并联系反馈。

根据负载对放大电路输出电量或输出电阻的要求决定是引入电压还是电流负反馈，若负载要求提供稳定的信号电压或输出电阻要小，则应引入电压负反馈；若负载要求提供稳定的信号电流或输出电阻要大，则应引入电流负反馈。

在需要进行信号变换时，应根据四种类型的负反馈放大电路的功能选择合适的组态。

例如，要求实现电流——电压信号的转换时，应在放大电路中引入电压并联负反馈等。

05有源滤波器和无源滤波器的区别无源滤波器：这种电路主要有无源元件R、L和C组成。

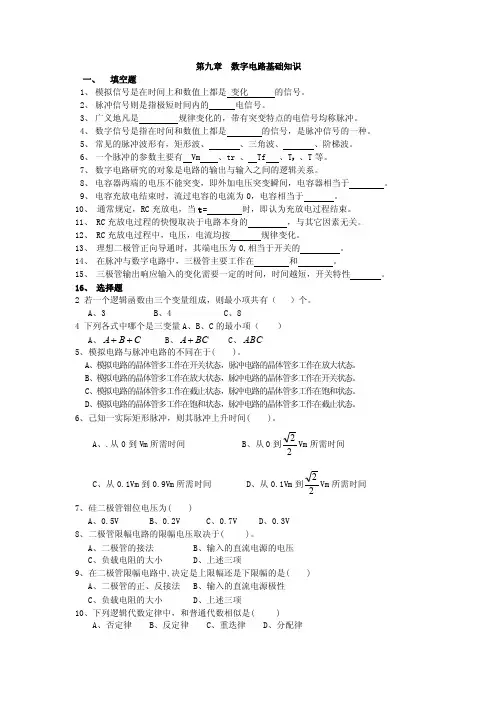

第九章 数字电路基础知识一、 填空题1、 模拟信号是在时间上和数值上都是 变化 的信号。

2、 脉冲信号则是指极短时间内的 电信号。

3、 广义地凡是 规律变化的，带有突变特点的电信号均称脉冲。

4、 数字信号是指在时间和数值上都是 的信号，是脉冲信号的一种。

5、 常见的脉冲波形有，矩形波、 、三角波、 、阶梯波。

6、 一个脉冲的参数主要有 Vm 、tr 、 Tf 、T P 、T 等。

7、 数字电路研究的对象是电路的输出与输入之间的逻辑关系。

8、 电容器两端的电压不能突变，即外加电压突变瞬间，电容器相当于 。

9、 电容充放电结束时，流过电容的电流为0，电容相当于 。

10、 通常规定，RC 充放电，当t = 时，即认为充放电过程结束。

11、 RC 充放电过程的快慢取决于电路本身的 ，与其它因素无关。

12、 RC 充放电过程中，电压，电流均按 规律变化。

13、 理想二极管正向导通时，其端电压为0,相当于开关的 。

14、 在脉冲与数字电路中，三极管主要工作在 和 。

15、 三极管输出响应输入的变化需要一定的时间，时间越短，开关特性 。

16、 选择题2 若一个逻辑函数由三个变量组成，则最小项共有（ ）个。

A 、3B 、4C 、84 下列各式中哪个是三变量A 、B 、C 的最小项（ ）A 、ABC ++ B 、A BC + C 、ABC5、模拟电路与脉冲电路的不同在于( )。

A 、模拟电路的晶体管多工作在开关状态，脉冲电路的晶体管多工作在放大状态。

B 、模拟电路的晶体管多工作在放大状态，脉冲电路的晶体管多工作在开关状态。

C 、模拟电路的晶体管多工作在截止状态，脉冲电路的晶体管多工作在饱和状态。

D 、模拟电路的晶体管多工作在饱和状态，脉冲电路的晶体管多工作在截止状态。

6、己知一实际矩形脉冲，则其脉冲上升时间( )。

A 、.从0到Vm 所需时间B 、从0到22Vm 所需时间 C 、从0.1Vm 到0.9Vm 所需时间 D 、从0.1Vm 到22Vm 所需时间 7、硅二极管钳位电压为( )A 、0.5VB 、0.2VC 、0.7VD 、0.3V8、二极管限幅电路的限幅电压取决于( )。

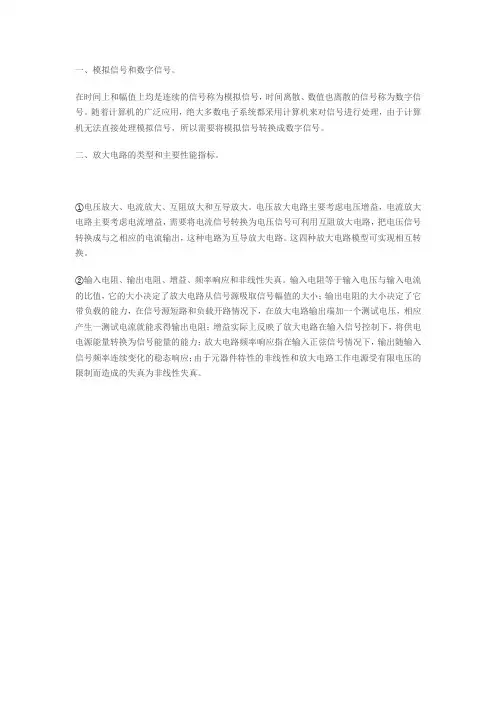

一、模拟信号和数字信号。

在时间上和幅值上均是连续的信号称为模拟信号，时间离散、数值也离散的信号称为数字信号。

随着计算机的广泛应用，绝大多数电子系统都采用计算机来对信号进行处理，由于计算机无法直接处理模拟信号，所以需要将模拟信号转换成数字信号。

二、放大电路的类型和主要性能指标。

①电压放大、电流放大、互阻放大和互导放大。

电压放大电路主要考虑电压增益，电流放大电路主要考虑电流增益，需要将电流信号转换为电压信号可利用互阻放大电路，把电压信号转换成与之相应的电流输出，这种电路为互导放大电路。

这四种放大电路模型可实现相互转换。

②输入电阻、输出电阻、增益、频率响应和非线性失真。

输入电阻等于输入电压与输入电流的比值，它的大小决定了放大电路从信号源吸取信号幅值的大小；输出电阻的大小决定了它带负载的能力，在信号源短路和负载开路情况下，在放大电路输出端加一个测试电压，相应产生一测试电流就能求得输出电阻；增益实际上反映了放大电路在输入信号控制下，将供电电源能量转换为信号能量的能力；放大电路频率响应指在输入正弦信号情况下，输出随输入信号频率连续变化的稳态响应；由于元器件特性的非线性和放大电路工作电源受有限电压的限制而造成的失真为非线性失真。

模电数电面试基础知识在模拟电路（模电）和数字电路（数电）的面试中，理解和掌握基础知识是非常重要的。

本文将介绍一些常见的模电和数电基础知识，帮助你在面试中展现自己的能力。

模电基础知识1. 电路元件模电中常见的电路元件包括电阻、电容和电感。

电阻用来限制电流大小，电容用来储存电荷，而电感用来储存能量。

理解电路元件的特性和使用方法对于解决电路问题至关重要。

2. 放大器放大器是模电中常见的电路，用于放大电压或电流信号。

常见的放大器有共射放大器、共基放大器和共集放大器。

理解放大器的工作原理和特性可以帮助你分析和设计放大电路。

3. 滤波器滤波器用于滤除特定频率的信号。

常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

了解滤波器的工作原理和频率响应可以帮助你设计和调整滤波电路。

4. 振荡器振荡器用于产生特定频率的信号。

常见的振荡器有晶体振荡器、RC振荡器和LC振荡器。

理解振荡器的工作原理和参数选择可以帮助你设计和调整振荡电路。

数电基础知识1. 逻辑门逻辑门是数电中常见的基本逻辑电路。

常见的逻辑门有与门、或门、非门、与非门、或非门和异或门等。

掌握逻辑门的真值表和功能可以帮助你分析和设计数字电路。

2. 时序电路时序电路用于处理时序信号，常见的时序电路有触发器、计数器和移位寄存器等。

了解时序电路的工作原理和时序图可以帮助你设计和调整时序电路。

3. 数字-模拟转换器和模拟-数字转换器数字-模拟转换器（DAC）和模拟-数字转换器（ADC）是数电中常见的电路，用于实现模拟信号和数字信号之间的转换。

理解DAC和ADC的工作原理和参数选择对于设计和调整转换电路非常重要。

4. 存储器存储器用于存储和读取数据，常见的存储器有随机存取存储器（RAM）和只读存储器（ROM）等。

了解存储器的工作原理和存储方式可以帮助你理解和设计存储电路。

总结以上介绍了一些模电和数电面试中常见的基础知识。

掌握这些知识可以帮助你更好地理解和分析电路问题，并能够进行电路设计和调整。

数电模电基础知识总结电子技术作为现代科学技术的一支重要分支，是现代社会发展的基础和支撑。

数电模电基础知识是电子技术的核心内容，掌握好这些基础知识对于学习和应用电子技术都有着重要的意义。

本文将对数电模电基础知识进行总结，帮助读者加深对这些知识的理解和掌握。

一、数电基础知识1.数字信号与模拟信号数字信号和模拟信号是电子系统中常用的两种信号形式。

数字信号是以离散的、有限个数的数值表示的信号，是通过对连续模拟信号进行采样和量化得到的。

数字信号具有离散性、可编程性、可靠性等特点，广泛应用于计算机和通信系统中。

而模拟信号是连续的，可以取无限个数的数值，用于传输和处理连续的实时信号。

2.二进制系统二进制系统是一种数学计数系统，它只使用两个数字0和1表示数值。

在计算机中，所有的数据和指令都是用二进制数来表示和处理的。

二进制系统有简单、直观、易于计算等优点，是计算机技术的基础。

3.逻辑门电路逻辑门电路是电子系统中常用的一类组合逻辑电路，根据输入信号经过门电路的逻辑运算，最终得到输出信号。

常见的逻辑门包括与门、或门、非门、异或门等。

逻辑门电路可以实现布尔代数中的逻辑运算，是数字电路设计中的基础。

4.计数器和寄存器计数器和寄存器是数字电路中常用的存储器件。

计数器是一种能够按照一定规律自动计数的电子装置，广泛应用于时序电路设计和计数问题的解决。

寄存器是一种能够暂时存储二进制数据的电子装置，常用于数据存储、传输和处理等。

二、模电基础知识1.放大器放大器是模拟电路中常用的一种电子器件，用于放大信号的幅度。

放大器可以将弱信号放大为较强的信号，以便于处理和传输。

常见的放大器有分立元件放大器、运算放大器和集成放大器等。

2.滤波器滤波器是模拟电路中常用的一种电子器件，用于改变信号频率的分布特性。

滤波器可以根据信号频率的要求实现对特定频段的放大或衰减。

常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

3.振荡器振荡器是模拟电路中常用的一种电子器件，用于产生稳定的周期性信号。

数电模电基础知识总结
数电模电基础知识是电子工程领域的重要基础，掌握好这些知识对于电子工程
师来说至关重要。

本文将对数电模电基础知识进行总结，希望能够帮助读者更好地理解和掌握这些知识。

首先，我们来谈谈数电基础知识。

数字电子学是研究数字电子系统的原理、设
计和应用的学科，它主要研究数字电路的设计、分析和应用。

数字电路是由数字信号来控制和处理信息的电路，它主要包括逻辑门电路、触发器电路、计数器电路等。

在数字电子学中，我们需要了解数字信号的特点、布尔代数、半导体存储器、寄存器、移位寄存器等知识。

其次，我们来看看模电基础知识。

模拟电子学是研究模拟电子系统的原理、设
计和应用的学科，它主要研究模拟电路的设计、分析和应用。

模拟电路是由模拟信号来控制和处理信息的电路，它主要包括放大电路、滤波电路、振荡电路等。

在模拟电子学中，我们需要了解模拟信号的特点、放大器、运算放大器、滤波器、振荡器等知识。

在实际应用中，数电和模电的知识经常会相互结合，比如在数字信号处理中需
要用到模拟信号的采集和转换，这就需要用到模数转换器和数模转换器。

因此，掌握好数电模电基础知识对于电子工程师来说非常重要。

总的来说，数电模电基础知识涉及到数字电子学和模拟电子学两个方面，它们
在电子工程领域中起着至关重要的作用。

通过本文的总结，希望读者能够对数电模电基础知识有一个更加清晰的认识，为今后的学习和工作打下良好的基础。

模电基础知识总结导言模拟电子技术（Analog Electronics）是电子学的一个重要分支，包括分析和设计各种电子电路，以便于对在电子系统中表现为连续值的信号进行处理。

模拟电子技术是电子技术的核心内容之一，广泛应用于各种电子系统中。

本文将对模拟电子技术的基础知识进行总结。

电路基础电压、电流与电阻•电压：电荷的偏移量，单位为伏特（V）。

•电流：电荷单位时间通过导体的速度，单位为安培（A）。

•电阻：导体抵抗电流的能力，单位为欧姆（Ω）。

电路定律•欧姆定律: $ V = IR $•基尔霍夫定律:–基尔霍夫电压定律：节点电压之和为零。

–基尔霍夫电流定律：分支电流之和为零。

放大器放大器概述放大器是一种电子电路，用于增加信号的幅度。

放大器可以分为电压放大器、电流放大器和功率放大器等类型。

放大器特性•增益（Gain）：输出信号幅度与输入信号幅度的比值。

•带宽（Bandwidth）：放大器能够放大信号的频率范围。

•输入/输出阻抗：放大器的输入和输出接口的阻抗匹配对信号传输至关重要。

滤波器滤波器概述滤波器是一种能够选择特定频率信号的电路。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

滤波器设计•利用电容和电感可以设计无源RC和RL滤波器。

•主动滤波器使用放大器来增强滤波效果。

•数字滤波器基于离散时间信号进行设计。

零件及器件二极管与晶体管•二极管：具有单向导电特性，用于整流和电压调节。

•晶体管：根据不同类型（NPN/PNP），可作为放大器、开关或振荡器使用。

集成电路•集成电路（IC）：将多个电子元器件集合在一起形成的整体，方便应用到复杂的电路中。

结论本文对模拟电子技术领域的基础知识进行了总结，涵盖了电路基础、放大器、滤波器和常见零部件等内容。

这些基础知识是深入理解模拟电子技术的关键，也是进行电路设计和分析的基石。

希望读者通过本文的学习，能够对模拟电子技术有更深入的了解。

以上是本文对模拟电子基础知识的总结，希望对您有所帮助。

模电数电知识点整理与面试一、引言模拟电子技术（模电）和数字电子技术（数电）是电子工程师在学习和从事电子领域工作中必须掌握的基础知识。

无论是学术研究还是实际应用，对模电和数电的理解都是至关重要的。

本文将从模电和数电的基础知识点出发，对其进行整理和总结，希望能够帮助读者在面试中更好地理解和回答相关问题。

二、模电知识点整理1. 电路基本理论•电流、电压、电阻的概念和关系•基尔霍夫定律和欧姆定律•戴维南定理和诺顿定理•电路的等效电阻和电压分压与电流分流•电源、电荷和功率的概念和计算方法2. 二端网络•二端网络的基本概念和性质•电阻、电容和电感的特性与计算•串联与并联电路的分析方法•稳态与瞬态响应分析•交流电路中的频率响应和相位差3. 放大器•放大器的基本概念和分类•放大器的增益、输入电阻、输出电阻与带宽•共射、共集和共基放大器的特性和应用•放大器的失真和稳定性分析•放大器电路中的负反馈原理和应用4. 滤波器•滤波器的基本概念和分类•一阶和二阶滤波器的特性和设计•有源滤波器和无源滤波器的特点与应用•滤波器的频率响应和相位特性•滤波器的阶数和带宽的关系5. 振荡器•振荡器的基本概念和分类•LC振荡器、RC振荡器和晶体振荡器的原理和特性•振荡器的稳定性和频率稳定度•振荡器电路中的正反馈原理和应用•压控振荡器和相位锁定环路的工作原理三、数电知识点整理1. 数字系统基础•二进制、八进制和十六进制的相互转换•算术运算和逻辑运算的基本规则•布尔代数和逻辑函数的表示与化简•编码器、译码器和复用器的功能和应用•触发器和计数器的原理和设计2. 组合逻辑电路•组合逻辑电路的基本概念和特点•与门、或门、非门和异或门的实现与应用•多路选择器和译码器的工作原理•加法器、减法器和比较器的功能和设计•组合逻辑电路的分析与设计方法3. 时序逻辑电路•时序逻辑电路的基本概念和特点•触发器的工作原理和种类•移位寄存器和计数器的功能和设计•状态机的基本概念和设计方法•同步与异步电路的特性与应用4. 存储器•存储器的基本概念和分类•静态随机存储器（SRAM）和动态随机存储器（DRAM）的原理和特点•可编程逻辑器件（CPLD）和场可编程门阵列（FPGA）的功能和应用•存储器的读写操作和时序控制•存储器的容量和速度的关系与权衡四、面试准备建议•熟悉模电和数电的基本概念和理论知识•多做习题和实验，提高动手能力和实际操作经验•关注电子技术领域的最新发展与应用趋势•注意培养自己的表达能力和逻辑思维能力•在面试中展现自己的学习态度和问题解决能力以上是对模电和数电知识点的整理和总结，希望能够对读者在面试中有所帮助。

模电知识点总结笔试一、基础理论知识1. 电子学基础（1）电子学的基本概念：电子、电荷、电流、电压等。

（2）半导体物理学：半导体材料的性质、PN结的特性等。

2. 电路基础（1）电路分析方法：基尔霍夫定律、戴维南定理、叠加原理等。

（2）电路中的元件：电阻、电容、电感等实际应用。

二、模拟信号处理1. 信号与系统（1）信号的分类：连续信号、离散信号、周期信号、非周期信号等。

（2）系统的分类：线性系统、非线性系统、时变系统、时不变系统等。

2. 模拟滤波（1）滤波器的分类：低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。

（2）滤波器的设计：巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器等。

三、放大电路1. 放大器的基本概念（1）放大器的分类：按输入输出信号类型分为模拟放大器和数字放大器。

（2）放大器的性能参数：增益、带宽、输入阻抗、输出阻抗等。

2. 放大电路设计（1）基本放大电路：共射放大器、共集放大器、共基放大器等。

（2）放大电路稳定性分析：稳定性条件、负反馈、电容耦合等。

四、信号发生与调制1. 信号发生器（1）基本信号源：RC震荡器、LC震荡器、晶体振荡器等。

（2）信号源的稳定性分析：频率稳定度、振幅稳定度、相位噪声等。

2. 调制技术（1）调制原理：调频、调幅、调相等基本调制方式的原理和特点。

（2）调制电路设计：频率调制电路、幅度调制电路、相位调制电路等。

五、反馈电路1. 反馈的基本概念（1）反馈电路的分类：正反馈、负反馈。

（2）反馈电路的性能：增益稳定、带宽拓展、非线性失真降低等。

2. 反馈网络设计（1）反馈网络结构：电流负反馈、电压负反馈。

（2）反馈网络应用：放大电路、振荡器、滤波器等反馈电路的设计。

六、运算放大器1. 运算放大器的特性（1）运算放大器的基本原理：差分输入、单端输出、大增益、高输入阻抗等。

（2）运算放大器的理想模型：无输入偏置电流、无输入偏置电压等。

2. 运算放大器的应用（1）运算放大器在电路中的基本应用：比较器、积分器、微分器等。

数字电路知识点总结一、数字电路基础1. 数字信号与模拟信号- 数字信号：离散的电压级别表示信息，通常为二进制。

- 模拟信号：连续变化的电压或电流表示信息。

2. 二进制系统- 基数：2。

- 权重：2的幂次方。

- 转换：二进制与十进制、十六进制之间的转换。

3. 逻辑电平- 高电平（1）与低电平（0）。

- 噪声容限。

4. 逻辑门- 基本逻辑门：与（AND）、或（OR）、非（NOT）、异或（XOR）。

- 复合逻辑门：与非（NAND）、或非（NOR）、异或非（XNOR）。

二、组合逻辑1. 逻辑门电路- 基本逻辑门的实现与应用。

- 标准逻辑系列：TTL、CMOS。

2. 布尔代数- 基本运算：与、或、非。

- 逻辑公式的简化。

3. 多级组合电路- 级联逻辑门。

- 编码器、解码器。

- 多路复用器、解复用器。

- 算术逻辑单元（ALU）。

4. 逻辑函数的表示- 真值表。

- 逻辑表达式。

- 卡诺图。

三、时序逻辑1. 触发器- SR触发器（置位/复位）。

- D触发器。

- JK触发器。

- T触发器。

2. 时序逻辑电路- 寄存器。

- 计数器。

- 有限状态机（FSM）。

3. 存储器- 随机存取存储器（RAM）。

- 只读存储器（ROM）。

- 闪存（Flash）。

4. 时钟与同步- 时钟信号的重要性。

- 同步电路与异步电路。

四、数字系统设计1. 设计流程- 需求分析。

- 概念设计。

- 逻辑设计。

- 物理设计。

2. 硬件描述语言（HDL）- VHDL与Verilog。

- 模块化设计。

- 测试与验证。

3. 集成电路（IC）- 集成电路分类：SSI、MSI、LSI、VLSI。

- 集成电路设计流程。

4. 系统级集成- 系统芯片（SoC）。

- 嵌入式系统。

- 多核处理器。

五、数字电路应用1. 计算机系统- 中央处理单元（CPU）。

- 输入/输出接口。

2. 通信系统- 数字信号处理（DSP）。

- 通信协议。

- 网络通信。

3. 消费电子产品- 音频/视频设备。

数电模电基础知识总结数字电子技术是指利用数字信号进行信息处理和传输的一种电子技术。

它是电子工程的一部分，是现代电子技术的重要组成部分。

本文将对数字电子技术的基础知识进行总结，主要包括数字电路的基本概念、数字信号和数字系统的表示方法、数字电路的逻辑运算和布尔代数、数字电路的设计和实现、数字信号处理等方面。

数字电路是指由逻辑门组成的电路，逻辑门是基本的数字电路组件，它具有输入和输出端口。

数字电路中的信号是离散的，只有两个可能的值，分别为高电平（表示逻辑"1"）和低电平（表示逻辑"0"）。

数字信号通常用二进制数字表示，例如"1010"表示数值为10。

数字系统是由数字电路组成的，它可以实现各种数字功能。

数字系统可以分为组合逻辑和时序逻辑两种类型。

组合逻辑是指输出只取决于当前的输入值，而不受过去的输入的影响；时序逻辑是指输出取决于当前的输入和过去的输入。

数字信号可以用多种方式进行表示，常见的有逻辑电平表示、时序波形表示和逻辑函数表示。

逻辑电平表示是指使用高电平和低电平表示逻辑"1"和逻辑"0"；时序波形表示是指使用波形图表示信号的变化；逻辑函数表示是指使用逻辑函数表示信号的逻辑关系。

数字电路的逻辑运算和布尔代数是数字电路设计的基础。

布尔代数是一种数学工具，用于描述逻辑运算的规则。

逻辑运算包括与、或、非、异或等运算。

这些逻辑运算可以通过逻辑门实现，例如与门、或门、非门、异或门等。

数字电路的设计和实现是将逻辑功能转化为电路实现的过程。

数字电路可以通过门电路、触发器、计数器等元件实现。

门电路包括与门、或门、非门、异或门等，它们由逻辑门组成；触发器是一种时序逻辑元件，可以存储一位二进制信息；计数器是一种用于计数的电路，可以进行二进制计数。

数字信号处理是指使用数字信号进行信号处理的一种技术。

数字信号处理可以实现滤波、变换、编码等操作，广泛应用于通信、音频、图像等领域。

数电模电基础知识总结数字电子技术是一门研究数字信号的产生、传输、处理和应用的学科，在现代科学技术领域具有广泛的应用。

以下是数电模电基础知识的总结。

1. 二进制系统：计算机使用的是二进制系统，即只有两个状态，0和1。

所有的数字、文字、图像等数据都能够以二进制形式存储和表示。

2. 逻辑门：逻辑门是最基本的数字电子元件，主要有与门、或门、非门、异或门等。

通过组合逻辑门，可以构成各种逻辑电路。

3. 布尔代数：布尔代数是刻画逻辑关系的代数。

它包括吸收律、结合律、分配律、德摩根定理等基本规律，用于推演和简化逻辑电路。

4. 编码器和译码器：编码器将若干输入信号转换成相应的输出代码，而译码器则将输入代码转换成相应的输出信号。

常见的编码器有BCD编码器和优先编码器，常见的译码器有BCD译码器和二-四译码器。

5. 时序逻辑电路：时序逻辑电路的输出不仅与当前的输入有关，还与过去的输入和输出有关，因此需要考虑时钟信号和存储器等因素。

常见的时序逻辑电路有时序门电路、触发器和计数器等。

6. 数字信号处理：数字信号处理是一种通过数学算法对数字信号进行滤波、变换、压缩等处理的技术。

常见的数字信号处理算法有傅里叶变换、快速傅里叶变换、离散余弦变换等。

7. A/D转换器和D/A转换器：A/D转换器将模拟信号转换为数字信号，D/A转换器则将数字信号转换为模拟信号。

常见的A/D转换器有逐次逼近型和逐次逼近型转换器，常见的D/A转换器有加权电阻型和数模转换型。

8. 逻辑门电路的设计：逻辑门电路的设计包括了逻辑功能的确定、真值表的绘制、逻辑方程的推导以及电路图的绘制等步骤。

通过逻辑门电路的设计，可以实现各种逻辑功能的电路。

9. 半导体器件的工作原理：半导体器件是数字电子电路的重要组成部分，常见的有二极管、三极管和场效应管等。

了解半导体器件的工作原理对于设计和应用数字电路非常重要。

10. 逻辑电路的时序分析：时序分析是对时序逻辑电路进行分析和验证的过程，主要包括了逻辑电路的状态转换、稳态和时序行为的分析，以及时序电路的性能参数计算。

模电常见知识点总结一、基本概念1. 电压、电流、功率：电压是电势差，单位是伏特；电流是电荷在单位时间内通过导体的数量，单位是安培；功率是单位时间内能量的转化率，单位是瓦特。

2. 电路元件：电路元件主要包括电阻、电容和电感。

电阻是电流对电压的阻碍作用，单位是欧姆；电容是储存电荷的能力，单位是法拉；电感是存储磁场能量的元件，单位是亨利。

3. 信号处理：模拟信号是连续的信号，可以采用模拟电子技术进行处理。

模拟信号的处理包括滤波、放大、混频等操作。

4. 放大器：放大器是一种能够增加信号幅度的电路，通常包括运放放大器、功率放大器等类型。

5. 混频器：混频器是一种能够将两个不同频率的信号进行混合的电路，主要用于调频、调相和倍频等应用。

6. 滤波器：滤波器可以根据频率特性对输入信号进行滤波，主要包括低通滤波器、带通滤波器和高通滤波器等。

7. 稳压器：稳压器是一种能够在负载变化时保持输出电压稳定的电路，主要包括线性稳压器和开关稳压器。

8. 模拟信号的采样与保持、量化与编码：在数字信号处理中，要将模拟信号转换为数字信号，需要进行模拟信号的采样与保持、量化与编码等操作。

二、基本电路分析方法1. 基尔霍夫定律：基尔霍夫定律是电路分析中的重要方法之一，包括基尔霍夫电流定律和基尔霍夫电压定律。

2. 节点分析法和支路分析法：节点分析法和支路分析法是电路分析中常用的两种方法，用于求解电路中的电压和电流。

3. 物理尺解法：物理尺解法是一种将电路问题转化为几何问题进行求解的方法，通常用于分析长线搭接、三角形回路等特殊电路。

4. 电压源法和电流源法：电压源法和电流源法是一种简化复杂电路的方法，适用于求解电路中的等效电阻和电流分布。

5. 理想变压器：理想变压器是一个重要的电路模型，可以通过它来求解电路中的电压和电流。

6. 交流电路分析：交流电路分析是模拟电子技术中的重要内容，包括交流电路中的阻抗、功率、相位等内容。

7. 电路的频率响应：电路的频率响应是指电路对不同频率信号的响应情况，可以通过传递函数或频率特性曲线来描述。
