中石油昆仑燃气库站视觉形象标准化识别手册

生产运行管理和操作标准化手册天然气篇德州市燃气总公司二○一○年八月目录一、管理制度 .......................................... 错误!未定义书签。

（一）Q/KLRQ/G02-ZD01-2010外来人员进站管理制度 ... 错误!未定义书签。

（二）Q/KLRQ/G02-ZD02-2010进站施工管理制度 ....... 错误!未定义书签。

（三）Q/KLRQ/G02-ZD03-2010安全生产制度 ........... 错误!未定义书签。

（四）Q/KLRQ/G02-ZD04-2010岗位责任制度 ........... 错误!未定义书签。

（五）Q/KLRQ/G02-ZD05-2010岗位练兵制度 ........... 错误!未定义书签。

（六）Q/KLRQ/G02-ZD06-2010交接班制度 ............. 错误!未定义书签。

（七）Q/KLRQ/G02-ZD07-2010巡回检查制度 ........... 错误!未定义书签。

（八）Q/KLRQ/G02-ZD08-2010设备维护保养制度 ....... 错误!未定义书签。

（九）Q/KLRQ/G02-ZD09-2010质量检查制度 ........... 错误!未定义书签。

（十）Q/KLRQ/G02-ZD10-2010防雷、防静电制度 ....... 错误!未定义书签。

（十一）Q/KLRQ/G02-ZD11-2010燃气加臭管理制度 ..... 错误!未定义书签。

（十二）Q/KLRQ/G02-ZD12-2010备品备件管理制度 ..... 错误!未定义书签。

（十三）Q/KLRQ/G02-ZD13-2010可燃气体检测报警管理制度 . 错误!未定义书签。

（十四）Q/KLRQ/G02-ZD14-2010站场消防器材、设施管理制度错误!未定义书签。

（十五）Q/KLRQ/G02-ZD15-2010站场环境卫生管理制度 . 错误!未定义书签。

中石化西南分公司外观标记原则化设备原则化定型规范1、概述按照公司“原则化设计、模块化建设、原则化采购、信息化提高”管理工作规定，公司制定出台《西南分公司外观标记、原则化、设备原则化定型规范》，统一推动天然气生产现场外观形象原则化建设，近一步提高现场管理，统一品牌形象。

1.1遵循规范1.1.1 《油气田地面管线和设备涂色规范》SY/T 0043-1.1.2 《漆膜颜色原则》GB/T 3181-1.1.3 《石油天然气生产专用安全标志》SY 6355-1.1.4 《安全标志及其使用导则》GB 2894-1.1.5 《安全色》GB 2893-1.2规范内容1.2.1对站场合有建构筑物、外漏设备、罐体、管线、阀门、钢构件等按本规范进行粉刷。

1.2.2对井口装置、罐体、管线等按本规范进行编号或增长公司标记。

1.2.3按本规范统一设立宣传栏、安全警示栏等。

1.2.4HSE标志设计、制作及安装。

2、设备、管线等涂色统一规定2.1站场设施外观涂色站场设施外观涂色规定见表2.1-1所示，颜色应依照配方数值规定订货，以达到色彩统一。

表2.1-1 色彩配方数值2.2 设备涂色统一规定站场内地面上外露设备、管线等颜色应符合本规范，如不吻合需重新涂刷，管线涂刷前如有锈蚀应先除锈刷防锈漆后再按规定颜色涂刷（不锈钢外包装制品除外）。

本规范仅规定了重要设施涂色规定，未注明设施某些涂色规定均按照《油气田地面管线和设备涂色规范》（SY/T0043-）规定执行。

在订货期间必要将规定颜色色卡RGB数值、公司标记规格尺寸及位置规定一并提供应厂商，保证不同厂家出产产品颜色和样式一致。

2.2.1设备涂色各种容器和设备表面涂色符合表2.2-1规定。

表2.2-1 容器和设备表面涂色规定川西站场常用设备涂色规定见表2.2-2所示。

表2.2-2 川西常用设备涂色规定2.2.2管线涂色各种地面管线表面涂色应符合表2.2-3规定。

表2.2-3 地面管线表面涂色规定注：放空立管表面涂色按照放空管线考虑。

吉林市燃气场站视觉形象标准化管理规范1 为统一吉林市燃气场站视觉形象，加强规范化管理，特编写本标准。

2 本标准适用于城镇燃气输配系统中的场站部分，包括CNG加气站、LPG储配站、LPG服务站等站场的管理及相关工作。

3 引用文件3.1 城镇燃气输配系统场站标准化管理规范3.2 城镇燃气标志标准CJJ/T 153-20103.3 中石油昆仑燃气库站视觉形象标准化识别手册4 管理内容4.1 CNG加气站4.1.1 CNG加气站由生产区、辅助区及其它部分构成。

a）生产区：由工艺装置区、卸气区、加气区等组成；b）辅助区：由站房、辅助用房等组成；c）其它部分：由围墙、路灯、各种标识标牌等组成。

4.1.2 站场各个分区应按照本标准要求设置站内的标牌。

4.1.3 生产区和辅助区之间应有明显的分界；没有明显分界的站场应设置黄色分界线，并标识“生产区”、“辅助区”；临时站场应设置警示带。

4.1.4 汽车进出站及加气顺序应合理设置，并用红色箭头标识。

另外应在地面标识“乘客等待区”。

4.1.5 生产区a）工艺装置区：应对压缩机、储气瓶组等设备基础抹灰后进行粉刷，颜色应统一，设备保持出厂颜色。

b）气瓶车停车位：应按照设计文件规定的位置在地面给出气瓶车停车位的位置,并标识“气瓶车停车位”，字体大小可根据实际情况确定。

c）加（卸）气区加（卸）气罩棚：采用网架结构罩棚、不吊顶，裸露结构部分刷白色漆，立柱裙角刷1m高银灰色漆，裙角以上刷乳白色漆。

加（卸）气岛：根据设计文件实际形状，上面贴100mmX100mm深灰色广场砖，里面在用5mm防护钢板，表面刷150mm宽黑白相间斜度60度角的反光警示漆条纹。

加（卸）气机：宜保持出厂颜色d）防撞柱：设置于卸气岛与气瓶车之间，对卸气机进行防护；表面刷150mm 宽黑白相间斜度60度角的反光警示漆条纹。

e）防撞栏：设置于加气区内加气岛两侧，对加气机进行防护；规格为DN80的焊接钢管,尺寸为长1.5米和2米.距地面高0.5米的焊接钢管,钢管除锈后外刷150mm宽反光黄白警示漆环条纹.4.1.6 辅助区站房及辅助用房：建筑立面应简洁明快，建议立面为乳白色，屋面为大红色，外装修材料以瓷砖、涂料、玻璃幕墙为主；门：外门可采用中灰色保温门，有防火防爆要求的采用防火防爆门。

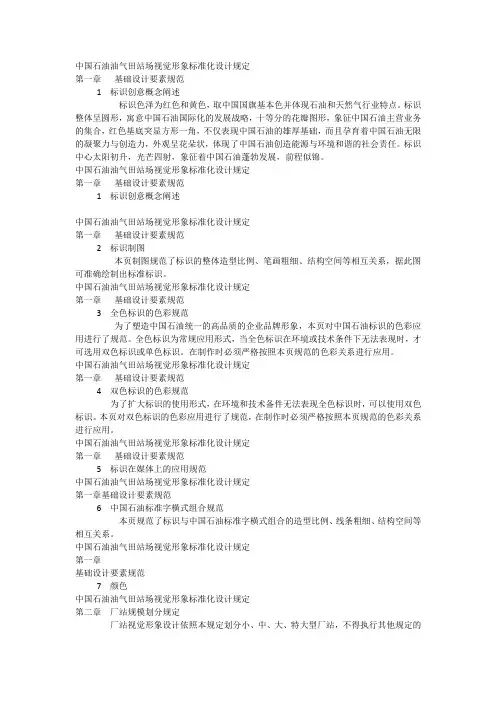

中国石油油气田站场视觉形象标准化设计规定第一章基础设计要素规范1 标识创意概念阐述标识色泽为红色和黄色，取中国国旗基本色并体现石油和天然气行业特点。

标识整体呈圆形，寓意中国石油国际化的发展战略，十等分的花瓣图形，象征中国石油主营业务的集合，红色基底突显方形一角，不仅表现中国石油的雄厚基础，而且孕育着中国石油无限的凝聚力与创造力，外观呈花朵状，体现了中国石油创造能源与环境和谐的社会责任。

标识中心太阳初升，光芒四射，象征着中国石油蓬勃发展，前程似锦。

中国石油油气田站场视觉形象标准化设计规定第一章基础设计要素规范1 标识创意概念阐述中国石油油气田站场视觉形象标准化设计规定第一章基础设计要素规范2 标识制图本页制图规范了标识的整体造型比例、笔画粗细、结构空间等相互关系，据此图可准确绘制出标准标识。

中国石油油气田站场视觉形象标准化设计规定第一章基础设计要素规范3 全色标识的色彩规范为了塑造中国石油统一的高品质的企业品牌形象，本页对中国石油标识的色彩应用进行了规范。

全色标识为常规应用形式，当全色标识在环境或技术条件下无法表现时，才可选用双色标识或单色标识。

在制作时必须严格按照本页规范的色彩关系进行应用。

中国石油油气田站场视觉形象标准化设计规定第一章基础设计要素规范4 双色标识的色彩规范为了扩大标识的使用形式，在环境和技术备件无法表现全色标识时，可以使用双色标识。

本页对双色标识的色彩应用进行了规范，在制作时必须严格按照本页规范的色彩关系进行应用。

中国石油油气田站场视觉形象标准化设计规定第一章基础设计要素规范5 标识在媒体上的应用规范中国石油油气田站场视觉形象标准化设计规定第一章基础设计要素规范6 中国石油标准字横式组合规范本页规范了标识与中国石油标准字横式组合的造型比例、线条粗细、结构空间等相互关系。

中国石油油气田站场视觉形象标准化设计规定第一章基础设计要素规范7 颜色中国石油油气田站场视觉形象标准化设计规定第二章厂站规模划分规定厂站视觉形象设计依照本规定划分小、中、大、特大型厂站，不得执行其他规定的划分条款；且本规定只适用于厂站视觉形象设计，不适用于其他设计情况。

100100中型厂站围栏、逃生门单位:mm⏹中型厂站逃生门为单扇平开式，宽度为1.25m ，顶部防翻越部分不倾斜，长度约为350mm ，顶部与围墙顶部齐平；材质及制作方法与围墙一致。

⏹逃生门面向内悬挂500mm ×400mm 紧急出口标牌，顶部高度1.6m 。

围墙与大门中型厂站围墙、逃生门101101大型厂站铁艺围墙、主大门(6m)单位:mm⏹大型厂站主大门由行人小门、门岗房、铁艺推拉门及落地式站名牌组成，围墙宜采用带混凝土（砖）立柱的铁艺围墙。

⏹大门及围墙铁艺设施为黑色，宜为铸造或锻造铁艺，栅栏间距不小于150mm ，栅栏间可设造型。

⏹门柱及围墙立柱宜为混凝土预制（砖砌），门柱规格为500mm ×500mm ，高2.5m ；围墙立柱规格为300mm ×300mm ，高2.2m ；围墙铁艺设施基础240厚，高400mm 。

⏹围墙立柱、门柱及门岗房外墙均为乳白色，底部设400mm 高勒脚，涂银灰色涂料，顶部设250mm 宽色带，色带距柱（门岗房）顶300mm ；围墙的铁艺设施基础涂银灰色涂料。

围墙与大门大型厂站围墙、主大门102102大型厂站实体围墙、主大门(6m)单位:mm⏹有特殊要求的大型厂站围墙可采用实体围墙，高度宜为2.2m ；实体围墙240厚，采用Mu7.5砖M5混合砂浆砌筑，饰面材料为20厚1：2.5水泥砂浆。

⏹实体围墙为乳白色，底部涂刷400mm 高银灰色涂料，顶部设250mm 宽色带，色带上沿距墙顶300mm 。

⏹大门的铁艺设施为黑色，采用铸铁或段造铁艺，栅栏间距不应小于150mm ；围墙与大门大型厂站围墙、主大门103103⏹特大型厂站大门由行人小门、门岗房、安全教育室（40m 2）、电动伸缩门及落地式站名牌组成。

⏹电动伸缩门采用不锈钢成品，高1.8m ；围墙的铁艺设施为黑色，宜为铸造或锻造铁艺，栅栏间距不小于150mm ，栅栏间可设造型。

⏹门柱及围墙立柱宜为混凝土预制（砖砌），门柱规格为500mm ×500mm ，高2.5m ；围墙立柱规格为300mm ×300mm ，高2.2m ；围墙铁艺设施基础240厚，高400mm 。

企业形象视觉识别规范手册一、基础系统（一）企业标志是企业形象的核心要素，在任何情况下,要求规范使用和统一解释；为保证标志的清楚识别，要求执行最小使用规范。

1.标志（最大―无限，最小―8MM）中建总公司的标志为外形方正（正方形)，由英文字母“CSCEC"按照严格的比例关系组成。

2.标志制作规范：（1）最细笔划（竖）同最粗笔划(横)的比例为1：3。

（2）在标准线格内，标志CSCEC的宽和高各为24A3.标志的不可侵犯范围:为保证标志的正确识别不被干扰，任何文字或图形不得进入标志不可侵犯范围(不可侵犯范围为0.2A）。

4.标志负形使用规范标志烫金、烫银使用规范（两种规范可以互换）（二）标准字为保证企业名称标准中、英文字的准确性，在任何情况下要求严格按照制作规范执行。

1、“”“"全称要使用刘炳森为总公司书写的专用字体。

2、总公司所属各企业的标准名称一律使用黑体字.和只有在特例时使用专3、用简体字体。

中、英文组合时，以中文尺寸为准(同宽),英文字母和词语间的距离可适当调节，并可使用缩写。

（三）辅助图形•辅助图形是对标志内涵及应用的一种丰富与延展。

辅助图形以方形标志的立体形态为创意原点，构成指向上端的箭头，象征中建总公司积极进取和敢于争先的企业精神.•辅助图形的左右两种方向可根据不同需要合理扩展使用.（四）标准组合（标志与文字的组合规范）标志与中英文全称的组合规范（中国建筑工程总公司)注:中国建筑工程总公司的标准组合，只能固定使用，总公司下属机构均应按照上述规范相应更换其企业或机构名称。

标志与中文全称组合规范:标志与标准英文组合规范二、应用系统（一）工地大门工地大门：大门分为无门楼式和门楼式两种形式，各单位可自行选用.1、无门楼式:在施工现场,一般采取无门楼式大门。

A、材质:大门为金属管焊制或为薄铁板。

B、规格:大门形式为对开门或四开门。

总宽度为6-8米；高度为2米;每扇门为3×2或2×2米（宽×高)。
