常用塑料的注塑工艺参数聚丙烯P
Newly compiled on November 23, 2020
常用塑料的注塑工艺参数——聚丙烯（PP）
熔料温度：220-280℃
料筒恒温：220℃
模具温度：20-70℃
注射压力：具有良好的流动性能，避免采用过高的注射压力80-140MPa（800-1400bar）；一些薄壁包装容器处为可达到180MPa（1800bar）。
保压压力：避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30%）；约为注射压力的30%-60%。
背压：5-20MPa（50-200bar）。
注射速度：对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品。
螺杆转速：高螺杆转速（线速度为s）是允许的，只要满足冷却时间结束前完成塑化过程就可以。
计量行程：（最小值-最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要好的。
预烘干：不需要；贮藏条件不好，在80℃的温度下烘干1h就可以。
回收率：可达到100%回收。
收缩率：；收缩程度高；24h后不会在收缩（成型后收缩）
浇口系统：点式烧口或多点烧口，加热式热流道，保温式热流道，内烧套；捎口位置在制品最厚点，否则易发生大的缩水。
料筒设备：标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切边段几何外形特殊（L:D=25:1），直通喷嘴，止逆阀。
机器停工时间段：无需用其它材料进行专门的清洗工作；PE耐温升。
常用塑料的注塑工艺参数
一、高密度聚乙烯（HDPE）
料筒温度 喂料区 30～50℃（50℃）
区1 160～250℃（200℃）
区2 200～300℃（210℃）
区3 220～300℃（230℃）
区4 220～300℃（240℃）
区5 220～300℃（240℃）
喷嘴 220～300℃（240℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1
熔料温度 220～280℃
料筒恒温 220℃
模具温度 20～60℃
注射压力 具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；
一些薄壁包装容器除外可达到180MPa (1800bar)
保压压力 收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％
背压 5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均
注射速度 对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品
螺杆转速 高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低
计量行程 0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的
残料量 2～8mm，取决于计量行程和螺杆直径
预烘干 不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以
回收率 可达到100％回收
收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）
浇口系统 点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够

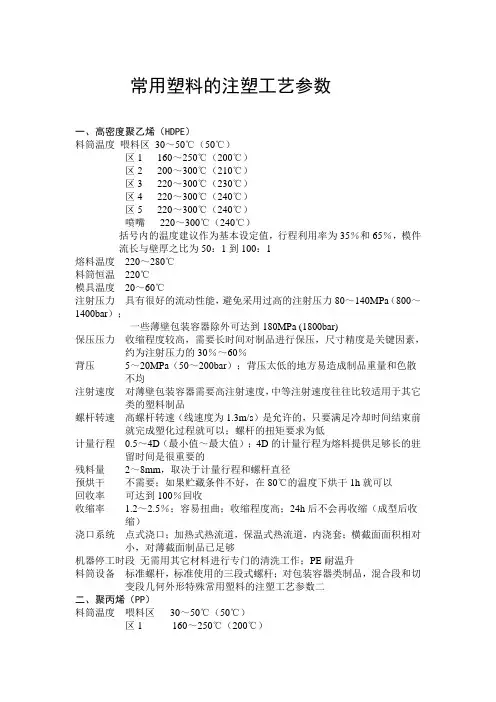

常用塑料的注塑工艺参数
一、高密度聚乙烯（HDPE）
料筒温度 喂料区 30～50℃（50℃）
区1 160～250℃（200℃）
区2 200～300℃（210℃）
区3 220～300℃（230℃）
区4 220～300℃（240℃）
区5 220～300℃（240℃）
喷嘴 220～300℃（240℃）
括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1
熔料温度 220～280℃
料筒恒温 220℃
模具温度 20～60℃
注射压力 具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；
一些薄壁包装容器除外可达到180MPa (1800bar)
保压压力 收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％
背压 5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均
注射速度 对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品
螺杆转速 高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低
计量行程 0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的
残料量 2～8mm，取决于计量行程和螺杆直径
预烘干 不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以
回收率 可达到100％回收
收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）
浇口系统 点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够
玻璃纤平均加工模具
维含量比热温度温度
[g/cm3
][%][KJ/(kg x
K)][℃][℃][%]
聚苯乙烯PS1.051.3180-280100.3-0.6
聚苯乙烯，中.高冲击性HI-PS1.051.21170-2605-750.5-0.6
聚苯乙烯-丙烯晴SAN1.081.3180-27050-800.5-0.7
丙烯晴-丁二烯-苯乙烯ABS1.061.4210-27550-900.4-0.7
苯烯晴-苯乙烯-丙烯酸ASA1.071.3230-26040-900.4-0.6
低密度聚乙烯LDPE0.9542.0-2.1160-26050-701.5-5.0
高密度聚乙烯HDPE0.922.3-2.5260-30030-701.5-3.0
聚丙烯PP0.9150.84-2.5250-27050-751.0-2.5
聚本烯-GRPPGR1.15301.1-1.35260-28050-800.5-1.2
聚异丁烯IB150-200
聚甲基戊烯PMP0.83280-310701.5-3.0
软质聚氯乙烯PVC-soft1.380.85170-20015-50>0.5
硬质聚氯乙烯PVC-rigid1.380.83-0.92180-21030-500.5
聚氟亚乙烯PVDF1.2250-27090-1003.0-6.0
聚四氟乙烯PTFE2.12-2.170.12320-360200-2303.5-6.0
氟化乙烯基丙烯共聚物FEP
聚甲基丙烯酸甲脂（丙烯）PMMA1.181.46210-24050-700.1-0.8
聚氧甲烯（乙缩烯）POM1.421.47-1.5200-210>901.9-2.3
聚苯撑氧或聚氧化亚苯PPO1.061.45250-30080-1000.5-0.7
聚苯撑氧-GRPPO-GR1.27301.3280-30080-100<0.7
醋酸纤维素CA1.27-1.31.3-1.7180-32050-800.5
醋酸-丁酸纤维素CAB1.17-1.221.3-1.7180-23050-800.5
