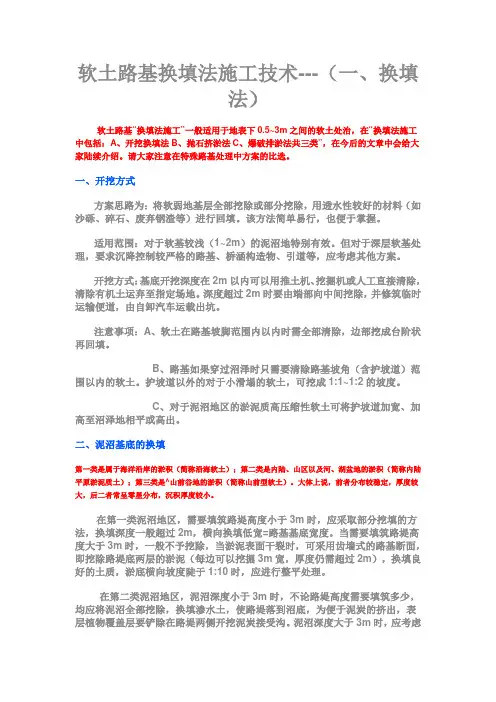

软土路基换填法施工技术---（一、换填法）软土路基“换填法施工”一般适用于地表下0.5~3m之间的软土处治，在“换填法施工中包括：A、开挖换填法B、抛石挤淤法C、爆破排淤法共三类”，在今后的文章中会给大家陆续介绍。
请大家注意在特殊路基处理中方案的比选。
一、开挖方式方案思路为：将软弱地基层全部挖除或部分挖除，用透水性较好的材料（如沙砾、碎石、废弃钢渣等）进行回填。
该方法简单易行，也便于掌握。
适用范围：对于软基较浅（1~2m）的泥沼地特别有效。
但对于深层软基处理，要求沉降控制较严格的路基、桥涵构造物、引道等，应考虑其他方案。
开挖方式：基底开挖深度在2m以内可以用推土机、挖掘机或人工直接清除，清除有机土运弃至指定场地。
深度超过2m时要由端部向中间挖除，并修筑临时运输便道，由自卸汽车运载出坑。
注意事项：A、软土在路基坡脚范围内以内时需全部清除，边部挖成台阶状再回填。
B、路基如果穿过沼泽时只需要清除路基坡角（含护坡道）范围以内的软土。
护坡道以外的对于小滑塌的软土，可挖成1:1~1:2的坡度。
C、对于泥沼地区的淤泥质高压缩性软土可将护坡道加宽、加高至沼泽地相平或高出。
二、泥沼基底的换填第一类是属于海洋沿岸的淤积（简称沿海软土）；第二类是内陆、山区以及河、湖盆地的淤积（简称内陆平原淤泥质土）；第三类是^山前谷地的淤积（简称山前型软土）。
大体上说，前者分布较稳定，厚度较大，后二者常呈零星分布，沉积厚度较小。
在第一类泥沼地区，需要填筑路堤高度小于3m时，应采取部分挖填的方法，换填深度一般超过2m，横向换填低宽=路基基底宽度。
当需要填筑路堤高度大于3m时，一般不予挖除，当淤泥表面干裂时，可采用齿墙式的路基断面，即挖除路堤底两层的淤泥（每边可以挖掘3m宽，厚度仍需超过2m），换填良好的土质，淤底横向坡度陡于1:10时，应进行整平处理。
在第二类泥沼地区，泥沼深度小于3m时，不论路堤高度需要填筑多少，均应将泥沼全部挖除，换填渗水土，使路堤落到沼底，为便于泥炭的挤出，表层植物覆盖层要铲除在路堤两侧开挖泥炭接受沟。
公路路堤软基处理技术标准公路路堤软基处理是指对公路路堤的软基地基进行强化处理的工程技术。
它主要是通过改良软基材料的物理性能，提高软基的承载能力和稳定性，从而保证公路路堤的正常使用和安全通行。
下面将介绍公路路堤软基处理技术标准的相关参考内容。
1. 软基处理的目标和要求公路路堤软基处理的目标是使软基地基具有一定的强度、稳定性和可靠性，以适应公路的荷载和运行要求。
根据不同地区和工程要求，可以制定相应的软基强度、稳定性和可靠性要求，如软基承载力指标、变形要求、液化和沉降控制等。
2. 软基处理的方法和工艺软基处理的方法和工艺包括物理处理、化学处理和机械处理等。
物理处理主要包括土体加固、土壤改良和加筋等措施；化学处理主要包括固化和硬化等措施；机械处理主要包括加固机械碾压、深层动力加固和预应力锚杆等措施。
根据不同的软基条件和处理要求，可以选择合适的处理方法和工艺。
3. 软基处理的材料选择和质量要求软基处理的材料包括改良材料、填充材料和胶结材料等。
改良材料可以选择砂土、粉土、石灰、水泥等不同种类和规格的土壤和固化剂；填充材料可以选择砂石和碎石等不同规格和强度的材料；胶结材料可以选择沥青、水泥等不同种类和标号的胶结剂。
软基处理材料的选择应根据具体的工程要求和地质条件进行，并符合相关标准和规范的要求。
4. 软基处理的施工要求和控制措施软基处理施工的要求主要包括施工工艺和工序的控制、施工设备和工具的使用、施工质量的控制等。
施工过程中需要注意软基处理材料的配比和加工要求，施工设备和工具的选用和操作要求，施工现场的环境和安全防护要求，施工质量的检验和验收要求等。
同时，还需要建立施工监督和质量控制等系统，保证软基处理工程的质量和安全。
5. 软基处理的检验和评估标准软基处理的检验和评估主要包括工程勘察、试验检测和工程评价等。
工程勘察应包括软基地基的地质勘察、地质灾害调查、地下水调查等，以了解软基地基的地质情况和软基处理的需求。
路基软基处理方法1 换填垫层法当软弱土层厚度不很大时，可将路基面以下处理范围内的软弱土层部分或全部挖除，然后换填强度较大的土或其它稳定性能好、无侵蚀性的材料(通常是渗水性好的中粗砂)称为换填或垫层法。
此法处理的经济实用高度为2～3m，如果软弱土层厚度过大，则采用换填法会增加弃方与取土方量而增大工程成本。
通过换填具有较高抗剪强度的地基土，从而达到增强地基承载力的目的，满足构筑物对地基的要求。
主要加固方法有换填、抛石挤淤、垫层、强夯挤淤几种。
垫层法根据材料的不同可分为砂(砾石)垫层、碎石垫层、粉煤灰垫层、干渣垫层、土(灰土、二灰)垫层。
代表方法有砂垫层法及换填法。
砂砾垫层：当路堤高度小于极限高度的2倍，软土层较薄，填筑材料比较困难，或雨季施工时，采用砂砾(砂)垫层，在填土与基底之间设一排水面，从而使地基在受到填土荷载后，迅速地将地基土中的孔隙水排出，加快固结速度，提高地基的承载力，减少沉降，防止地基局部剪切变形。
要注意控制填土速度，所用的材料为含泥量不大于5%的洁净中粗砂，或最大粒径小于5cm的天然级配砂砾。
换填法：在软土厚度不大于2m 时，利用渗水性材料(砂砾或碎石)进行置换填土，可以降低压缩性，提高承载力，提高抗剪强度，减少沉降量，改善动力特性，加速土层的排水固结。
它的特点是施工工艺简单，但费用比较高。
抛石挤淤：当软土或沼泽土位于水下，更换土施工困难，且厚度小于3m，表层无硬壳、基底含水量超过液限、路堤自重可以挤出的软土之上，排水比较困难时，采用抛片石(直径一般不小于30cm)挤淤的方法。
从中部开始抛石，逐渐向两边延伸，挤出淤泥，提高路基强度。
2 深层密实法采用爆破、夯击、挤压和振动及加入抗剪强度高的材料等方法，对地基深层的软弱土体进行振密和挤密的地基加固方法称为深层密实法。
适用于软土厚度>3m的中厚软土的加固，分布面积广的软基加固处理，其加固深度可达到30m。
通过振动、挤压使地基中土体密实、固结，并利用加入的具有高抗剪强度的桩体材料置换部分软弱土体中的三相(气相、液相与固相)部分，形成复合地基，达到提高抗剪强度的目的。
软基处理相关资料一、相关依据1、《公路工程质量检验评定标准》JTG F80/1-20172、《公路路基施工技术规范》JTG/T 3610-20193、《公路软土地基路堤设计与施工技术细则》JTG/T D31-02-20134、《广东省公路软土地基设计与施工技术规定》GDJTG/T E01-2011二、清淤换填（一）试验检测及质量验收1、置换宜选用强度高的砂砾、碎石土等水稳性和透水性好的材料；施工时，应分层填筑、压实，每层厚度不超过路基施工技术规范的相关要求。
2、每隔20m设一断面，应对每一断面坑底进行土质检测。
3、每10000m3回填材料，应检验一次，且每批次至少应检验一次。
4、宜按1点/500m2的频率检测回填压实度。
（二）施工控制要点1、正式换填施工前，宜通过开挖试验确定换填基坑合理边坡值。
2、为保证施工安全，应对换填开挖边坡进行变形监测，及时抽排坑内积水。
3、开挖到设计换填深度后，应检查坑底土是否满足要求，必要时采用原位测试方法选行检测。
4、宜分段、分片换填施工。
开挖后应及时验收，尽快回填。
地下水丰富且回填砂、碎石或卵石时，可水下回填。
5、地质条件与设计不符时，应及时调整换填范围和开挖边坡值。
6、回填分层厚度，应按照路提填筑要求确定。
不能分层时，应采取振冲或强夯等措施。
7、对开挖范围和回填情况，应进行详细记录。
三、塑料排水板（一）试验检测要点1、塑料排水板必须经检验合格后方可使用。
现场存放塑料排水板，应防止阳光照射、污染和破损，塑料排水板存放时间超过6个月应重新检验。
（二）施工控制要点1、施工中应防止泥土等杂物进入套管内。
2、塑料排水板不得搭接，预留长度应不小于500mm，并及时弯折埋设于砂垫层中。
3、应在地基上铺设与竖向排水体相连的排水垫层，垫层材料可为砂、碎石或砂砾，厚度宜为0.5m，材料中小于5mm颗粒的含泥量不宜大于5%，渗透系数不宜小于1×10-3cm／s。
4、应按设计尺寸施工排水垫层或盲沟，确保垫层宽度或盲沟长度。

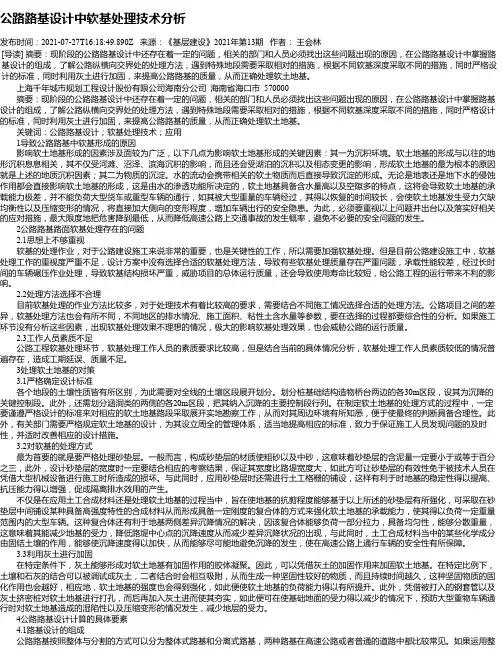

公路路基设计中软基处理技术分析发布时间：2021-07-27T16:18:49.890Z 来源：《基层建设》2021年第13期作者：王会林[导读] 摘要：现阶段的公路路基设计中还存在着一定的问题，相关的部门和人员必须找出这些问题出现的原因，在公路路基设计中掌握路基设计的组成，了解公路纵横向交界处的处理方法，遇到特殊地段需要采取相对的措施，根据不同软基深度采取不同的措施，同时严格设计的标准，同时利用灰土进行加固，来提高公路路基的质量，从而正确处理软土地基。
上海千年城市规划工程设计股份有限公司海南分公司海南省海口市 570000摘要：现阶段的公路路基设计中还存在着一定的问题，相关的部门和人员必须找出这些问题出现的原因，在公路路基设计中掌握路基设计的组成，了解公路纵横向交界处的处理方法，遇到特殊地段需要采取相对的措施，根据不同软基深度采取不同的措施，同时严格设计的标准，同时利用灰土进行加固，来提高公路路基的质量，从而正确处理软土地基。
关键词：公路路基设计；软基处理技术；应用1导致公路路基中软基形成的原因影响软土地基形成的因素涉及面较为广泛，以下几点为影响软土地基形成的关键因素：其一为沉积环境。
软土地基的形成与以往的地形沉积息息相关，其不仅受河滩、沼泽、滨海沉积的影响，而且还会受湖泊的沉积以及相态变更的影响，形成软土地基的最为根本的原因就是上述的地质沉积因素；其二为物质的沉淀。
水的流动会携带相关的软土物质而后直接导致沉淀的形成。
无论是地表还是地下水的侵蚀作用都会直接影响软土地基的形成，这是由水的渗透功能所决定的，软土地基具备含水量高以及空隙多的特点，这将会导致软土地基的承载能力极差，并不能负荷大型货车或重型车辆的通行，如其被大型重量的车辆经过，其得以恢复的时间较长，会使软土地基发生受力欠缺均衡性以及压缩变形的情况，将直接加大侧向的变形程度，增加车辆出行的安全隐患。
为此，必须要重视以上问题并出台以及落实好相关的应对措施，最大限度地把危害降到最低，从而降低高速公路上交通事故的发生概率，避免不必要的安全问题的发生。
软基处理规范一、软土地基路基设计原则1、路基在施工期间和完工后使用期间应是稳定的，不因填筑荷载、施工机械和交通荷载的作用而引起破坏，也不应给桥台、涵洞、挡土墙等构筑物及沿线设施带来过大的变形。
2、为避免路基沉降给涵洞、挡土墙等构筑物造成变形破坏，应首先考虑提前填筑路堤、在其充分沉降后再修建构筑物的方案。
如同时施工，则需设置达到持力层的基础，以防止过大的位移和沉降。
3、为避免路面的变形破坏，以及连接桥梁、涵洞等构筑物的引路路堤产生不均匀沉降，应严格控制工后沉降。
&工后沉降& 公路工后沉降标准& 市道路工后沉降标准4、在软土厚且长期发生较大沉降的地区及大范围的软土地区，有时候很难使工后沉降控制在要求的标准内，或者虽能控制但极不经济时，应考虑设置桥头搭板、铺筑临时性路面或分期修建路面等方案。
5、在没有一定厚度硬壳层的软土地基上，不宜修建填土高度小于2.0～2.5m的低路堤，这种低路堤在交通荷载作用下，可使路面发生较大的不均匀沉降，特别是当软土地基不均匀、重型车辆交通较大时更加明显。
& 硬壳层的作用&硬壳层的临界厚度& 硬壳层与软土层的判别6、为保证路基稳定或控制工后沉降，需采取相应的处理措施。
在选择处理措施时应考虑地基条件、道路条件及施工条件，尤其要考虑处理措施的特点、对地基的适应性和效果，以确定符合要求的处理措施。
7、当软土地基比较复杂，或工程规模很大、沉降控制的精度要求较高时，应考虑在正式施工之前，在现场修筑试验段，并对其稳定和沉降进行观测，以便根据观测结果选择适当的处理措施，或对原来的处理方案进行必要的修正。
8、经济合理的软土地基路基设计依赖于准确的软土地基勘察。
二、软土地基路基设计一般步骤一个中心：地基处理两个基本点：沉降和稳定四个步骤：1)确定地基条件2)确定地基是否处理3)选择处理方法4)细部设计三个目的：降低地基总沉降加速地基排水固结保证路基稳定设计程序流程图:软基现场观测的主要内容:三、软土地基处理方法分类及适用条件公路工程（包括城市道路）中的地基处理方法可以划分为五类。
JTJ 017－96 条文说明公路软土地基路堤设计与施工技术规范JTJ 017－96条文说明目次编制说明1 总则2 术语、符号、代号2．1 术语2．2 符号3 软土地基工程地质勘察3．1 一般说明3．2 初步勘察3．3 详细勘察4 路堤的稳定与沉降4．1 一般规定4．2 稳定计算4．3 沉降计算5 软土地基处治及路堤设计5．1 一般规定5．2 垫层与浅层处治5．3 轻质路堤5．4 反压护道5．5 加筋路堤5. 6 预压及超载预压5。
7 竖向排水体预压5。
8 粒料桩5．9 加固土桩5. 10 综合（组合）处治设计5. 11 路堤设计6 软土地基处治施工6。
1 一般规定6．2 垫层及浅层处治6. 4 土工合成材料6。
5 袋装砂井6．6 塑料排水板6．7 砂桩6．8 碎石桩6．9 加固土桩7 路堤施工与观测7．1 一般规定7. 2 路堤填筑7．3 吹填砂路堤7．4 粉煤灰路堤7。
5 矿渣路堤7。
6 沉降与稳定观测8 试验工程8．1 一般规定8。
2 试验工程地质勘察8。
3 试验工程设计8。
4 试验工程观测参考文献编制说明根据交通部公路管理司（91)工技字290号关于下达编制《公路软土路基设计、施工暂行规定》（1993年底改名为《公路软土地基路堤设计与施工技术规范》）的要求，经过三年多的时间，《公路软土地基路堤设计与施工技术规范肉相应的“规范”的条文说明编制完毕。
近十余年来，随着我国高等级公路建设的起步和迅速发展,软土地基上公路路堤的设计和施工遇到一些关键技术问题，沿海与内陆等地进行了广泛的科研和工程实践，积累了不少资料和经验。
本规范编制组在收集和总结我国京津塘、沪宁、杭甬、广佛、莘松等高速公路,以及其它沿海与内陆软土地区已建和正在修筑的高等级道路与试验工程的科研成果及建设经验的基础上，广泛吸取国内外软基工程规范、标准等可借鉴的内容，首次为我国软土地区的公路勘察、设计与施工编制了本规范。

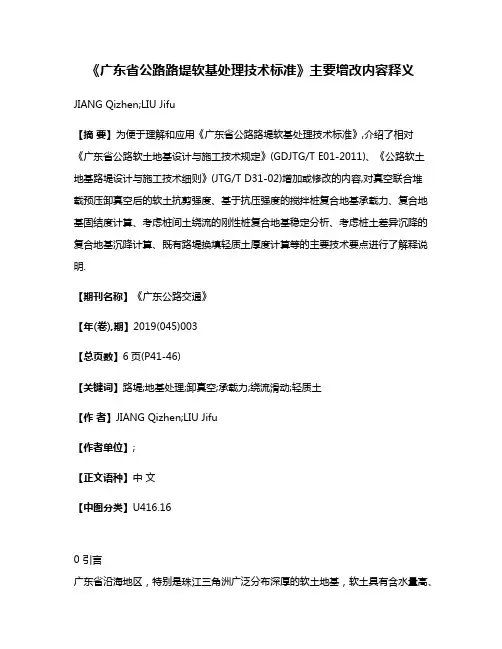

《广东省公路路堤软基处理技术标准》主要增改内容释义JIANG Qizhen;LIU Jifu【摘要】为便于理解和应用《广东省公路路堤软基处理技术标准》,介绍了相对《广东省公路软土地基设计与施工技术规定》(GDJTG/T E01-2011)、《公路软土地基路堤设计与施工技术细则》(JTG/T D31-02)增加或修改的内容,对真空联合堆载预压卸真空后的软土抗剪强度、基于抗压强度的搅拌桩复合地基承载力、复合地基固结度计算、考虑桩间土绕流的刚性桩复合地基稳定分析、考虑桩土差异沉降的复合地基沉降计算、既有路堤换填轻质土厚度计算等的主要技术要点进行了解释说明.【期刊名称】《广东公路交通》【年(卷),期】2019(045)003【总页数】6页(P41-46)【关键词】路堤;地基处理;卸真空;承载力;绕流滑动;轻质土【作者】JIANG Qizhen;LIU Jifu【作者单位】;【正文语种】中文【中图分类】U416.160 引言广东省沿海地区，特别是珠江三角洲广泛分布深厚的软土地基，软土具有含水量高、强度低、渗透性差等工程特点，软土地区公路建设面临的主要问题是沉降和稳定问题。
相对其他地区，广东沿海地区水网、路网、水塘密布，公路结构物多、路堤高度大；雨季长，路基有效施工时间短。
这些因素导致广东省软基路堤面临的沉降和稳定问题更为突出。
自上世纪九十年代以来，随着高速公路的大规模建设，针对上述难题，广东实施了20余个公路软基试验工程，完成了30余项科研课题，形成了一批具有广东特色的公路地基处理经验、技术和成果[1-10]。
为推广应用具有广东特色的实用方法和技术、规范广东省公路路堤软基处理，2008～2010年广东省交通运输厅组织制定了《广东省公路软土地基设计与施工技术规定(试用)》《GDJTG/T E01-2011》，广东省交通运输厅于2011年5月发布实施。
2017～2018年，本标准编制组认真总结工程经验和研究成果，深入调查论证，在广泛征求意见的基础上，按照标准编写规则编制了《广东省公路路堤软基处理技术标准》。
公路路堤软基处理技术标准(一)
公路路堤软基处理技术标准
在公路建设中，路堤软基处理是非常重要的一环。
为了保障公路建设的质量和安全，必须制定相应的技术标准。
本文将针对公路路堤软基处理技术标准进行详细介绍。
软基处理的意义
路基软基是指路面下的土质地基，其承载能力直接影响着路面的安全性和使用寿命。
因此，对于软基的处理是非常重要的。
其主要意义包括：
•提高路基承载力
•保障路面安全
•延长路面使用寿命
•降低路面维护成本
软基处理的方法
软基处理的方法包括以下几种：
压实法
采用压实机、碾压机等设备对软基进行压实处理。
超重压密法
通过给压实机增加负荷达到超重压密的效果，提高软基承载力。
深层加筋法
在路基软基处加入钢筋网或玻璃纤维网布加强软基强度。
摆式碾压法
采用摆式碾压机进行碾压以提高软基承载力。
技术标准要求
公路路堤软基处理技术标准主要包括以下要求：
•需要进行软基处理的路段和处理方法
•原始土质的控制指标
•软基处理的控制要求和方法
•处理后的软基检测指标和验收标准
以上内容都必须详细规定并加以落实，才能确保公路建设的质量和安全。
结语
路基软基处理是公路建设非常重要的一环。
只有通过科学合理的软基
处理方法和技术标准，才能确保路面的安全性和使用寿命，为公路交
通运输发展创造有力的保障。
软基处理的材料
软基处理的材料主要包括以下几种：
碎石料
在软基处理中，碎石料一般用于加强路基的承载力和抗渗透能力，同
时还能减小土体的沉降。
砂土
对于土丘、土坡等人工填筑的路基软基，可使用砂土进行加固和加密。
砂土不仅能够增强软基的承载能力，同时还能够提高土壤的密实度。
混凝土
对于路基中某些特殊区域，需要强度较高的支撑，可以使用混凝土进
行处理。
在软基处理中，混凝土常用于软土地区，它不仅可以加固软基，同时还能够提高整个路基的承载能力。
以上材料各有优缺点，根据实际情况进行选择和使用，能够为公路建
设提供更加坚实的基础。
软基处理的注意事项
在软基处理的过程中，需要注意以下几点：
•根据实际情况选择合适的软基处理材料和方法
•软基处理前应对现场进行充分勘察，了解软基性质和处理环境•对不同处理方法的效果进行充分的检测和评价，保证软基处理效果良好
•严格按照技术标准和处理要求进行软基处理，确保施工质量和安全
在施工过程中，还需注意后续养护维修等问题，及时修补和维护软基处理效果，保证公路运输的可靠性和安全性。
结语
公路路堤软基处理技术标准及其实施，关系到公路运输的安全性和可靠性。
因此，在公路建设中，软基处理不仅仅是一项技术性问题，更是一项战略性问题。
只有充分关注软基处理工作，建立科学合理的技术标准和实施规范，才能够确保公路建设的质量和安全。
