大跨度下承式钢箱提篮拱桥设计

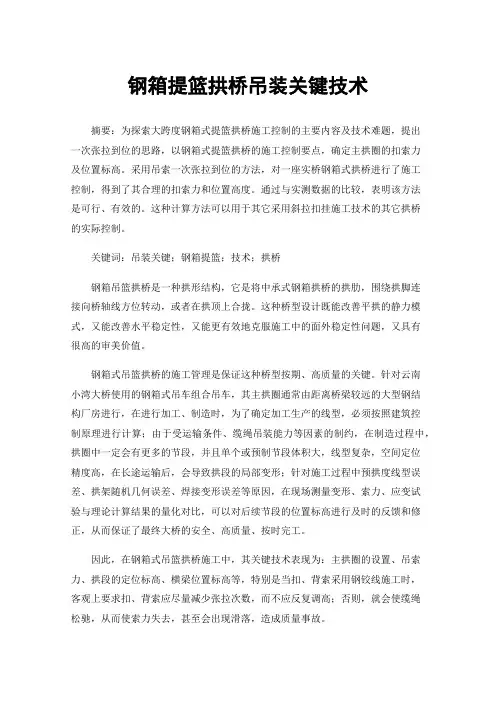

钢箱提篮拱桥吊装关键技术摘要：为探索大跨度钢箱式提篮拱桥施工控制的主要内容及技术难题，提出一次张拉到位的思路，以钢箱式提篮拱桥的施工控制要点，确定主拱圈的扣索力及位置标高。

采用吊索一次张拉到位的方法，对一座实桥钢箱式拱桥进行了施工控制，得到了其合理的扣索力和位置高度。

通过与实测数据的比较，表明该方法是可行、有效的。

这种计算方法可以用于其它采用斜拉扣挂施工技术的其它拱桥的实际控制。

关键词：吊装关键；钢箱提篮；技术；拱桥钢箱吊篮拱桥是一种拱形结构，它是将中承式钢箱拱桥的拱肋，围绕拱脚连接向桥轴线方位转动，或者在拱顶上合拢。

这种桥型设计既能改善平拱的静力模式，又能改善水平稳定性，又能更有效地克服施工中的面外稳定性问题，又具有很高的审美价值。

钢箱式吊篮拱桥的施工管理是保证这种桥型按期、高质量的关键。

针对云南小湾大桥使用的钢箱式吊车组合吊车，其主拱圈通常由距离桥梁较远的大型钢结构厂房进行，在进行加工、制造时，为了确定加工生产的线型，必须按照建筑控制原理进行计算；由于受运输条件、缆绳吊装能力等因素的制约，在制造过程中，拱圈中一定会有更多的节段，并且单个或预制节段体积大，线型复杂，空间定位精度高，在长途运输后，会导致拱段的局部变形；针对施工过程中预拱度线型误差、拱架随机几何误差、焊接变形误差等原因，在现场测量变形、索力、应变试验与理论计算结果的量化对比，可以对后续节段的位置标高进行及时的反馈和修正，从而保证了最终大桥的安全、高质量、按时完工。

因此，在钢箱式吊篮拱桥施工中，其关键技术表现为：主拱圈的设置、吊索力、拱段的定位标高、横梁位置标高等，特别是当扣、背索采用钢铰线施工时，客观上要求扣、背索应尽量减少张拉次数，而不应反复调高；否则，就会使缆绳松驰，从而使索力失去，甚至会出现滑落，造成质量事故。

一、施工过程中的关键技术1.扣、背索张拉索的受力计算原则在斜拉扣挂悬臂拼装钢箱提篮拱桥的扣、背索索力确定时，运用了几种不同的计算方法，如斜拉桥中的吊索一次张拉到位的思路，在相关专家的帮助下，通过各种理论分析（包括倒卸法）的对比，得出了一种较为理想的计算方法。

浅谈下承式系杆拱桥的设计摘要下承式系杆拱是一种无推力的拱式组合体系,是外部静定结构,兼有拱桥的较大跨越能力和简支梁桥对地基适应能力强的两大特点,当桥面高程受到限制而桥下又要求保证较大的净空(桥下净跨和净高)时,无推力的拱式组合体系桥梁是较优越的桥型。

从设计方案选择、结构设计与施工等方面对沧黄高速跨线大桥进行了介绍。

1 概况沧黄高速跨线桥位于沧宁公路沧县段捷地乡大贾庄村北,中心桩号K1 + 414. 049,上跨沧黄高速公路。

交叉处沧黄高速公路平面位于半径R = 7000m的左偏平曲线上, 中心桩号CHK12 + 420。

交角90°,设计标高16. 189m,该桥上部结构为1 - 20m预应力箱梁+ 1 - 50m下承式系杆拱+ 1 - 20m预应力箱梁;下部结构采用柱式桥墩、肋板式桥台,墩台下接承台,基础均为钻孔灌注桩群桩基础; 桥梁净宽11. 5m;汽车荷载等级为公路- Ⅱ级标准。

该桥桥型布置如图1所示。

2 方案比选在桥梁建设中,桥梁方案的确定是非常重要的,尤其大跨径桥梁更是如此。

在初步设计阶段我们拟定了两个方案:方案一: 1 - 20m预应力箱梁+ 1 - 50m下承式系杆拱+ 1 - 20m预应力箱梁,桥梁总长90m,概算总造价为644. 8 万元(含引道) ,其中跨线桥造价303. 9万元。

本方案的的优点是: ①一跨上跨沧黄高速,桥下净空大,视野开阔,为将来沧黄高速改建留有较大余地; ②建筑高度小,填土高度低,总造价低; ③桥型美观,与周围环境相协调,建成后将成为沧黄高速的一个亮点。

但本方案施工工艺较复杂,对施工技术要求较高。

方案二:采用4 - 25m预应力连续箱梁,桥梁总长100m,概算总造价为658. 6万元(含引道) ,其中跨线桥造价为310. 9万元。

本方案的优点是:结构简单,设计施工技术成熟,施工质量较易控制。

缺点主要是:建筑高度较高,填土高度高,总造价高。

经综合考虑,我们推荐方案一。

下承式钢筋混凝土拱桥施工技术方案一、概述下承式钢筋混凝土拱桥施工技术方案是指在拱桥建设过程中，采用下承式结构形式并采用钢筋混凝土材料建造的方案。

本文将阐述此方案的施工工艺、主要设备以及施工注意事项等相关内容。

二、施工工艺（一）建立试验平台为了保证拱桥建造过程的安全性，必须建立临时的试验平台，以方便施工人员进行测量、构造以及拱体结构的建设。

此试验平台必须符合相关技术要求，并应进行充分的测试，确保平台的强度与稳定性。

（二）构造准备在进行具体的拱体结构施工之前，必须先对原始的基础地面进行平整化和加固处理，并根据设计要求设置好基础标志桩。

随后，施工工人可根据设计图纸依次搭起模板、钢筋支架和预制板，进行拱体结构的构造准备工作。

（三）预制装配预制拱体钢筋混凝土构件是本方案的必要组成部分。

此类构件应在预测的制造厂中加工、装配完成，并在拱桥现场进行安装。

施工工人应根据需求进行搭设脚手架、放置拱体构件、调整尺寸、混凝土灌注等接续工作，最终完成整体的拱体结构。

（四）混凝土浇筑拱体结构的建设过程中，使用混凝土是不可或缺的。

在浇筑混凝土之前，施工人员应先根据桥梁设计方案进行材料配制和掺和，以确保混凝土的质量符合要求。

在进行混凝土浇筑过程中，应加强温度、湿度、振动等方面的控制，以保证混凝土在浇注后能够达到高效率的固化效果。

（五）防水处理在拱桥建设过程中，防水处理也是非常重要的一环。

通常来说，使用专业的防水材料对已固定的拱体结构进行处理，以达到防止雨水、积水影响桥梁使用寿命的目的。

此外，对于桥面的防滑处理也需要特别注意。

三、主要设备（一）模板：用于模拟拱体结构的建设和混凝土浇筑。

（二）钢筋支架：可以有效地支持桥面和防止拱体结构的垮塌。

（三）预制构件：是施工的关键所在，它们应达到设计尺寸和质量标准，方便施工安装。

（四）振动平板：用于混凝土浇筑时震动，使混凝土更好地填充钢筋和预制构件中的缝隙。

（五）水泵：用于桥面铺装前的洒水和混凝土浇筑过程中的加水。
