结构自重轻，建筑高度小，跨径最大， 近2000m。缺点是结构刚度差，在车 和风荷载作用下，桥有较大的变形和 振动。一般只在公路上修建。
(5)组合体系 桥
由几个不 同体系的结构 组合而成的桥 梁。
第二章 桥梁规划设计及荷载
第一节 桥梁的总体设计
一、桥梁设计的基本原则和要求
(1)使用上的要求 桥梁必须适用。满足交通安全、 通畅、及泄洪、通航或通车等要求， 并便于检查和维修。
装配式简支梁桥的浮吊架设法： 浮吊船架梁
固定式悬臂 浮吊架梁
装配式简支梁桥的高空架设法： 适合于架设中、小跨径的多跨简支梁桥
小跨径桥梁的自行吊车桥上架设
悬臂和连续体系的 梁桥的支架模板就 地浇筑法：
T型梁桥的施工法：（如同高空架设法）
预应力混凝土悬臂体系梁桥的悬臂法施工 挂篮结构简图
重庆长江大桥 施工中采用的 斜拉式挂篮
对称浇筑
悬臂法建造连续梁桥的体系转换
顶推法施工：预应力混凝土连续桥架设。
4、未来发展
(1)中小跨径的梁式桥：标准化、 整体化(由简支向连续化)方向发 展；
(2)建筑材料上：采用高强度、轻 型材料、预应力钢材与钢筋混凝 土，增大桥梁的跨越能力；
(3)桥梁设计上：更新计算图式及 计算方法，运用计算机将之一体 化。
受力特征：在竖直荷
载作用下，有竖直反 力和水平反力；无铰 刚架还有支承弯矩。 桥跨结构：刚架以受 弯拉为主，也有轴向 力和剪力，大小但于 梁桥与拱桥之间。
优点：建筑高度小,降低线路标高,改善
纵坡，减少路堤土方量，增加桥下净空。
缺点：是粱柱刚结处较易裂缝。
(4)悬吊 桥：
承重结构 为缆索、桥塔、 加劲梁及锚绽。
(2)拱式桥：

桥梁工程概论ppt课件

桥梁工程概论ppt课件

1991 P.C 1999 H 1991 S
16
17
世界最大混凝土拱桥
排序
桥名
1 万县长江大桥 2 克尔克 1 号桥(Krk-1)
3 江界河大桥 4 邕江大桥 5 格莱兹维尔桥
(Gladesville) 6 艾 米 赞 德 桥 (Ponte da
Amizade) 7 布洛克兰斯桥
(Bolukrans) 8 阿拉比达桥(Arrabida) 9 山多桥(Sando)
24
一、桥梁的组成 桥梁附属设施： • 1、桥面铺装(或称行车道铺装) • 2、排水防水系统 • 3、栏杆(或防撞栏杆) • 4、伸缩缝 • 5、灯光照明
25
二、桥梁的分类
1、按跨径大小分类 – 我国公路工程技术标准桥梁分类
桥梁分类 特大桥
多孔跨径总长 L(m)
L≥ 500
单孔跨径 L0(m)
L0≥ 100
28
29
30
31
32
33
34
3、按桥梁用途来划分 公路桥、 铁路桥、 公路铁路两用桥 农桥、 人行桥、 运水桥(渡槽)、 其它专用桥梁(如通过管路、电缆等)
35
4、按材料来划分 木桥、 钢桥、 圬工桥(包括砖、石、混凝土桥)、 钢筋混凝土桥、 预应力钢筋混凝土桥
36
5、按结构体系划分 梁式桥——主梁受弯 拱桥——主拱受压 刚架桥——构件受弯压 缆索承重——缆索受拉 组合体系——几种受力的组合

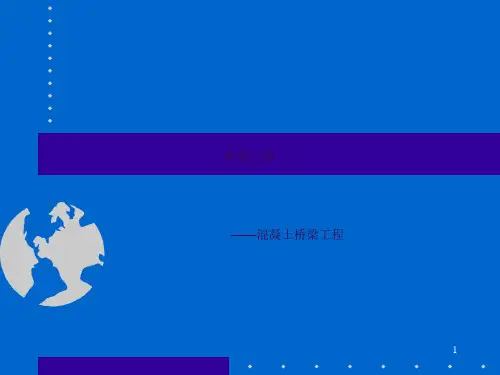

桥梁工程 ——混凝土桥梁工程
1
前言 • 桥梁工程课的地位——最主要的专业课 • 主要内容——构造原理、计算理论、计算方法、施工概要 • 有关桥梁工程的主要课程——混凝土桥、钢桥、桥梁施工、桥梁电算、
其它专题报告 • 本课程的主要内容——桥梁工程总体概论、分类介绍各种桥型

桥梁工程课件

桥梁工程课件
§1.2 桥梁的组成与分类
1.2.1 桥梁的组成 1.2.2 桥梁的工程》 第一章 总论-2
1
1.2.1 桥梁的组成
桥台
洪水位 路堤
1
通航水位 低水位
桥跨结构 支座 桥墩
图1-2-1 桥梁的基本组成
锥体 护坡 基础
《桥梁工程》 第一章 总论-2
2
桥梁由四个基本部分组成 ➢ 上部结构 superstructure ➢ 下部结构 substructure ➢ 支座 bearing ➢ 附属设施 accessory
《桥梁工程》 第一章 总论-2
36
✓ 人行道、安全带：应高出行车道至少 20~25cm ✓ 弯道桥梁：按路线要求加宽、设超高 ✓ 桥面排水：设横坡 1.5%~3%
平面布置 ✓ 线形、桥头引道平顺 ✓ 曲线桥梁应符合路线规定 ✓ 尽量避免斜交，斜交角度不大于450
《桥梁工程》 第一章 总论-2
37
标准跨径 相邻桥墩中线之间的距离（梁桥）
《桥梁工程》 第一章 总论-2
9
1.2.2 桥梁的分类 Classification
按跨径分类 Span Lengths ➢ 特大桥 super major bridge ➢ 大桥 major bridge ➢ 中桥 medium bridge ➢ 小桥 small bridge ➢ 涵洞 culvert
✓ 施工钻探
✓ 绘制施工详图
✓ 编制工程预算
《桥梁工程》 第一章 总论-2
29
1.3.2 桥梁设计的一般原则
野外勘测与调查研究工作 ✓ 调查研究桥梁的具体任务 ✓ 选择桥位 ✓ 绘制桥位地形图 ✓ 桥位地质钻探报告 ✓ 水文情况 ✓ 风向、风速及地震资料 ✓ 其他情况

第四章——桥梁工程PPT课件

第四章——桥梁工程PPT课件

2020/3/29
10

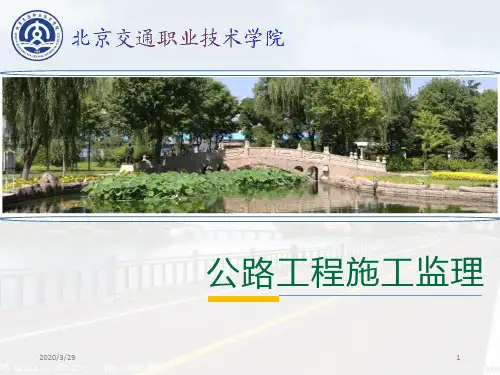

公路工程施工监理
联邦德国摩泽尔桥,钢连续 箱形梁公路桥，主跨218 米，墩高超过124米，
20201/93/7292年建成
联邦德国本多夫桥,预应力混凝土单铰 连续T形刚构公路桥，主跨208米， 1964年建成
11
公路工程施工监理
荷兰东斯海尔 德桥,悬臂拼装 的预应力混凝 土T形刚构公路 桥,跨度91.4米，
2020/3/29
25
公路工程施工监理
二、桥梁施工的一般要求
1、场地清理
承包人应该按照要求，清理施工场地，做到使监理工程师满意
2、复测
开工前对桥梁的中心位置桩位、三角网基准点、水准基点桩及其他测量资 料进行核对和复测。承包人的测量结果需要监理工程师批准认可。
3、线形
