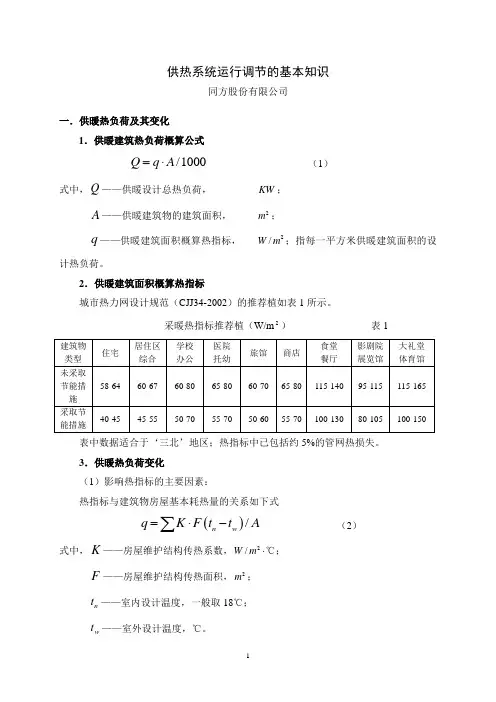

供热系统运行调节的基本知识同方股份有限公司一．供暖热负荷及其变化1．供暖建筑热负荷概算公式/1000Q q A =⋅ （1）式中，Q ——供暖设计总热负荷， KW ；A ——供暖建筑物的建筑面积，2m ；q ——供暖建筑面积概算热指标， 2/W m ；指每一平方米供暖建筑面积的设计热负荷。
2．供暖建筑面积概算热指标城市热力网设计规范（CJJ34-2002）的推荐植如表1所示。
采暖热指标推荐植（W/m 2） 表1表中数据适合于‘三北’地区；热指标中已包括约5%的管网热损失。
3．供暖热负荷变化（1）影响热指标的主要因素：热指标与建筑物房屋基本耗热量的关系如下式()/n w q K F t t A =⋅-∑ （2）式中，K ——房屋维护结构传热系数，2/W m ⋅℃；F ——房屋维护结构传热面积，2m ；n t ——室内设计温度，一般取18℃；w t ——室外设计温度，℃。
对于一个现成的要投入运行的供热系统，在供暖期间其K 、F 、t n 和A 是确定的，而室外温度是变化的。
从式（1）、（2）中可看出：在非设计条件下，供暖热负荷Q 随室外温度变化t ,w 而变化，且呈线性关系。
（2）建筑物房屋耗热量还要计算：①房屋通过门、窗的泠风渗透耗热量；②外门开启泠风渗透耗热量；它的大小与室外温度无关，而与风力大小有关。
4．采暖全年耗热量予测 （1）供暖热负荷延续图计算（2）利用供暖期平均温度计算：()()0.0864/z n p n w Q N Q t t t t =⋅⋅-- （3）式中，z Q ——采暖全年耗热量，GJ ；N ——采暖期天数；p t ——采暖期室外平均温度，℃。
二．供暖系统水力工况1．系统水力工况分析的意义（1）定义：供暖系统中流量、压力的分布状况。
供暖系统供热质量的好、坏，与供暖系统水力工况有着密切的联系。
（2）分析水力工况的工具：水压图。
（3）水压图的作用：①确定静水压线的依据；②决定系统连接方式；③合理配置循环水泵、补水泵和加压泵； ④指导初调节，分析失调原因。
热网第一讲热网的调节方法主要内容：一、热网运行中水力失调的问题二、一级网的调节三、二级网的调节四、竖直的调节一、热网运行中水力失调的问题困扰热网运行管理的难题是全网的热力平衡问题即热量平衡问题。
一个热力严重不平衡的系统会导致大面积的过冷和过热现象发生, 并进而演化成为供热部门在承受社会投诉巨大压力的同时, 还要承受不计成本，通过加大热源投入，解决过冷带来的巨大经济压力。
目前,供热管网建成后,在实际运行中,往往存在水力失调问题,这主要是由以下原因造成的；1、工程设计是根据水力学理论进行计算而选取相应的数据,而实际管材的数值与标准是有差别的。
例如在实际施工过程中，由于某些原因出现的材料替代现象，如非标管材.PPC管材、铝塑管材、塑料管材，阀门内部结构不同，以及其它配件等原因都可能出现水力失调。
2、由于施工条件的限制,使管路的实际情况与设计情况有很大的不同,供热管网在实际运行中不能达到平衡。
如在施工过程中由于出现建筑物.路口、油井或其它的不能改移的，必须绕行。
会增加管网的沿程阻力，使水力出现失调。
杏花园小区的2-1和2-9之间有一条楼区公路，需制作龙门架跨越公路才能连接，这就使管路延长并增加了阻力，造成水力出现失调。
3、管网建成后的新用户增加,使原有的水力平衡遭到破坏如采油四厂电力维修大队在2002年新建两座办公楼，使原有的供热量严重不足，使水力严重失调。
4、.管网维护不当,使管网水力平衡受到影响.如老楼区由于管网年久，使管网配件失灵，如阀门经常开关，使阀芯脱落造成管线堵塞或由于管线腐蚀严重出现渗漏.穿孔造成水力失调。
杏旭小区1-11-3单元阀组间回水阀门阀芯脱落造成一个单元不热。
总之在管网调配中，只有解决运行中存在的问题前题下，才能合理地进行管网的调配。
做好管网调配首先对一级网、二级网的流量调节把热用户的循环水量控制在设计水量范围中。
二、一级网的调节由热源到各热力站间组成一级网，热力站到各用户组成二级网。

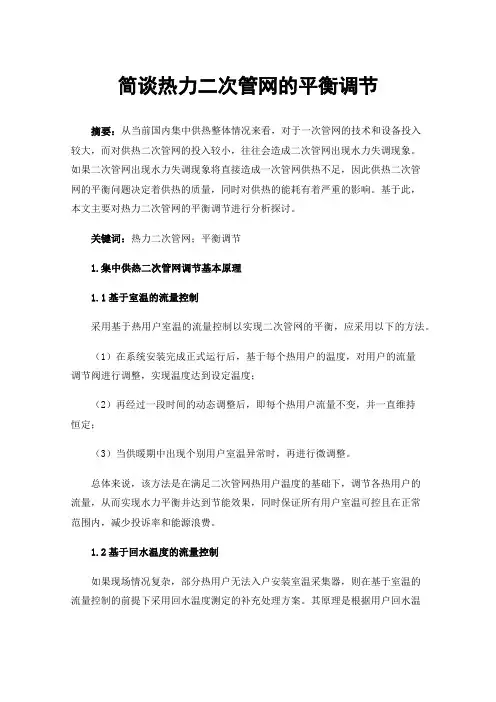

简谈热力二次管网的平衡调节摘要：从当前国内集中供热整体情况来看，对于一次管网的技术和设备投入较大，而对供热二次管网的投入较小，往往会造成二次管网出现水力失调现象。
如果二次管网出现水力失调现象将直接造成一次管网供热不足，因此供热二次管网的平衡问题决定着供热的质量，同时对供热的能耗有着严重的影响。
基于此，本文主要对热力二次管网的平衡调节进行分析探讨。
关键词：热力二次管网；平衡调节1.集中供热二次管网调节基本原理1.1基于室温的流量控制采用基于热用户室温的流量控制以实现二次管网的平衡，应采用以下的方法。
（1）在系统安装完成正式运行后，基于每个热用户的温度，对用户的流量调节阀进行调整，实现温度达到设定温度；（2）再经过一段时间的动态调整后，即每个热用户流量不变，并一直维持恒定；（3）当供暖期中出现个别用户室温异常时，再进行微调整。
总体来说，该方法是在满足二次管网热用户温度的基础下，调节各热用户的流量，从而实现水力平衡并达到节能效果，同时保证所有用户室温可控且在正常范围内，减少投诉率和能源浪费。
1.2基于回水温度的流量控制如果现场情况复杂，部分热用户无法入户安装室温采集器，则在基于室温的流量控制的前提下采用回水温度测定的补充处理方案。
其原理是根据用户回水温度作为运行参数对其入户水流量加以控制，以实现室温在合理区间内；再经过一段时间的动态调整后，使每个热用户保持恒定的流量，以实现热用户流量的控制。
2.水力不平衡形成的原因水力失调的避免，有必要分析其产生的原因，进而提出改善措施。
2.1水力设计的原因在管网中设计存在不合理现象，管网由于设计初期使用直径或大或小造成的管道与管网匹配度不高形成管网水力的不平衡。
2.2水力施工阶段产生的原因在具备合理的设计方案之后，要具有完善的施工条件和保证良好的施工质量并做好监控工作，监督和控制施工以保证其施工质量是任何项目实现投资产出效益的主要工作，体现的效果也在于施工验收阶段，倘若施工材料供应脱节而造成工期的延误，施工人员根据时间和效率往往会根据以往工作经验私自更改设计，另外施工的质量取决于施工者的工艺水平和个人品德，假如在施工过程中发生偷工减料或者遗留大块物品进入管道内形成堵塞，甚至供热的管网随意翻来翻去而不设置排污和排气的装置，这都影响施工质量，在施工过程中如果与设计之初的理论偏差较大的话，就会形成水利失衡。
供热运行管理规定第一章总则第一条为加强供热系统的运行管理，保障供热服务质量，维护社会稳定，根据《供热管理条例》等相关法律法规，结合本地区实际，制定本规定。
第二条本规定适用于供热系统的运行与管理，包括供热企业、供热设备、供热管网等相关方面。
第三条供热企业应建立健全供热运行管理制度，负责供热系统的运行与管理。
第四条供热运行管理应遵循安全、经济、高效、环保的原则，优化供热服务，提高用户满意度。
第五条供热企业应定期组织供热运行管理人员进行培训，提高其专业技能和管理水平。
第二章供热设备的运行与管理第六条供热企业应定期对供热设备进行检修和维护，确保设备的正常运行，杜绝故障和事故的发生。
第七条供热设备的更新换代应按照国家相关标准和规定进行，保持设备的先进性和可靠性。
第八条供热企业应建立供热设备档案，记录设备的使用情况、维修记录等信息。
第九条供热设备的维修维护应由专业人员进行，应落实维修记录和检查表，做好设备的日常维护工作。
第十条供热设备的设施应符合相关的技术标准和规范，确保供热服务的可靠性和安全性。
第三章供热管网的运行与管理第十一条供热管网的建设应按照国家相关标准和规定进行，保证管网的完整性和可靠性，不得存在泄漏等问题。
第十二条供热管网的维修养护应定期进行，及时处理管网中的破损和老化等问题。
第十三条供热管网的防冻工作应做到位，加强保温材料的维护和更新，确保供热服务的可靠性。
第十四条供热管网的日常巡检应做到位，及时发现并处理管网中的问题，防止事故的发生。
第四章供热服务的品质与管理第十五条供热企业应建立完善的用户档案，记录用户的基本信息和用热情况，提供个性化的供热服务。
第十六条供热企业应建立健全的用户投诉处理机制，及时处理用户投诉，解决用户问题。
第十七条供热企业应定期组织用户满意度调查，了解用户需求，改进供热服务，提高用户满意度。
第十八条供热企业应建立完善的供热服务网络，提供全天候的服务，解决用户的热力需求。
第十九条供热企业应加强与用户的沟通与交流，及时反馈用户意见和建议，改进供热服务。
供热管网水力平衡调节技术综述摘要：由于环境、管道质量等因素的影响，集中供热管网运行中普遍存在水力失调等问题，一定程度上影响了水热资源功能的有效发挥，导致部分用户室温达不到要求，是供热企业必须下大气力解决的问题。
本文通过对供热管网水力失调问题及原因的分析，尝试运用温差法、比例法、CCR 法、综合调节法实现供热管网水力平衡调节，保证供热管网正常运行。
对供热企业具有一定的指导作用。
关键词：供热管网；水力平衡；调节技术引言：利用供热网管实现集中供热是城市主要的供热形式。
一般而言，集中供热必须达到各户受热均匀。
目前由于受环境、条件等的影响，供热网管中水力失调的问题还普遍存在。
为实现均衡供热目标必运利用相应技术手段，采取相应措施对供热管网的水力进行有效调节，以保证供热网管水力平衡，用户受热均衡，最大限度的发挥供热网管的作用，保证供热企业的经济效益和社会效益，保护受热企业、个人的合法权益。
1.水力平衡调试的重要性供热管网的服务对象是广大用户，二者之间是通过千千万万星罗棋布的供热管路的互相连接建立起联系的，管路的连接方式因不同需要有串联或并联方式。
供热管路系统常常出现水力平衡失调的问题，这类问题通常源自于设计缺陷或施工过程的不合理，或者是运行期间的故障，这种问题的直接后果就是用户的室内供热系统有的过热，有的过冷，由此引发后续的收费缴费争端。
水力失调在供热管路的运行期间已成为常见故障。
具体来说，供热介质提供给近端用户的流量较之设计标准严重超标，超标程度可达2到3倍，致使近端用户室内过热；而远端用户则正好相反，供热介质提供给他们的流量达不到设计标准，导致室内过冷，有的用户就会偷偷放水，浪费宝贵的水资源。
供热公司为了满足远端用户的供热需求，处理方式通常是加大热介质流量，或者直接把供热温度抬高，远端用户的供热需求是满足了，但是近端用户的室内会热得受不了，而且还增大了系统的能耗严重拉低热效率等等。
要有效规避类似现象，确保供热平衡，实现供热计量，保障供热系统的平稳运行，水力平衡调试势在必行。
2024年热网运行操作规程一、热网运行操作前的准备工作1、各种岗位工作人员工具、用具齐备。
2、所有生产设备处于待用状态。
二、热网运行阶段(一)热网运行期间的调节1、热网调节由热网调度室派专业技术人员进行；2、热网调节符合《热网调节操作规程》的要求；(二)热网运行期间对外网的巡查和维护为确保热网正常运行，维修管理站派专职人每日一遍，对所辖热网进行巡查维护，发现问题及时处理，处理方法因情况而定。
1、小故障(不停水即能处理的故障)由巡查人员立即处理(1)管道滴、漏、立即补焊或打卡子堵住漏点。
(2)阀门、伸缩器法兰密封处的泄漏，一般是由于盘根不够紧或套筒与芯管偏心造成的，这时应重新均匀紧固螺栓，调整偏心，并使法兰均匀压紧盘根。
2、大故障(必须局部停水才能处理的故障)，巡查人员立即最小范围局部停水，防止事态扩大，然后汇报上级领导，组织更多的运行人员进行抢修。
①、停水时要先停供水阀门，再停回水阀门。
②、管道迸裂、断裂，用机械或气焊方法割下故障管段，更新管段。
③、阀门闸板的脱落，打开阀门大盖，取出闸板，进行维修，对不能维修的，将阀门整体更换。
④、阀体、缸体以及其它设备的迸裂，能更换部件的，更换部件修理，否则将其整体更换。
⑤、阀门的堵塞，打开压盖，取出污物。
⑥、维修结束后，要先开回水阀门向管道注水，水满后观察维修部分没有异常，在缓缓开启供水阀门，使系统启运，阀门开启程度要与原来一致。
⑦、事故前后都要向有关领导及热网调度室及时汇报，使之掌握全局动态，为热网的整体调度提供依据。
(三)、热网运行期间用户系统的维护1、室内管道滴漏，立即补焊或打卡子补住漏点。
2、散热器爆裂或管道断裂①、为防止事态扩大，给用户造成更大损失，应立即最小范围给用户停水，停水时要先开供水阀门，再开回水阀门。
②、现场勘查，确定维修时间，如果时间太长，应为停水部分系统泄水，以防冻坏。
③、组织人员将破损部件拆除更换。
④、维修结束后要立即通水启运。
⑤、事故前后都要向有关领导及热网调度室及时汇报。
供热管网的运行调节
摘要：本文主要从供热管网运行调节的目的、方法、热网调节的实用设备、供热运行调节、及在运行调节过程中需注意的问题来分析供热管网的运行调节。
关键词：供热管网；运行；调节；
据有关资料统计，我国建筑采暖能耗是有些发达国家建筑采暖能耗的3倍作用，在采暖过程中，浪费了很多能源，导致这种现状的原因有很多，既有现在的原因，也有历史存留的原因。
无论是那种原因，通过对热网运行的调节都能提高能源的利用率。
初调节只能解决各换热站或各小区、各楼宇之间的热量均匀性，但不能保证每个热用户室温在整个供暖期都处于一种均衡的室内设计温度，因此，需要通过热网运行调节来缓解不必要的能源浪费问题。
1.供热管网运行调节的目的
供热调节的目的，一是使系统中各用户的室内温度比较适宜；二是避免不必要的热量浪费，实现热水采暖的经济运行。
及时的运行调节可以保证锅炉等设备的高效运行，保证供应热量和实际需求负荷的良好匹配，防止热量过度供应。
2.供热管网运行调节的方法
供热节能主要通过减少供热量、热量分配均衡来实现。
2.1减少供热量
随着室外气温的不断变化，热网热负荷也在不断变化，供热量最小值就是为满足采暖建筑的国家采暖标准要求时所供的热量，也就是说，总供热恰好与基本的总需求相等，供热量小于需求量说明供热不达标，供热量大于需求量，说明用户散热加大，造成热能浪费。
因此，在供热运行时，需要适时地调节热网，从而使得供求热量相等，并且始终维持在最小值。
2.2热量分配应均衡
为了避免因热网的水力失衡、造成冷热不均现象发生，在热量分配上，应尽量使每个热用户室温均衡。
这样调整后使得冷的用户室温达标了，热的用户室温超标也减轻了，从而减少了热能的浪费。
热网节能前的基础就是热网的平衡，并且供热调节的前提条件就是热网的平衡。
不同的供热调节方式，需要不同的热网平衡技术。
3.供热管网运行调节的实用设备
热网平衡设备的功能主要是利用流量输配基本规律安全实现流量按需分配，介绍几种比较常用的设备：自力式流量控制阀、压差阀、均流阀、温控阀。
3.1自力式流量控制阀
分自动和手动两部分，自动部分由自动阀瓣、弹簧和膜片组成，手动部分由手动阀瓣、刻度尺组成，二者由一个公共的腔体有机地结合在一起。
手动部分两边的压差通过导压管作用在膜片的两侧，手动部分设定流量大小，自动部分保持手动部分两边的压差不变，从而保持设定的流量不变。
3.2压差阀
稳定被控阻力件的压差，使回路之间相互独立。
被控阻力件两边的压差通过导压管作用在膜片的两侧，当被控阻力件两边的压差增大时，膜片克服弹簧的弹力带动自动阀瓣关小自动阀口，减小流量，从而降低被控阻力件两边的压差；反之，增大被控阻力件两边的压差，这样，就保证了被控阻力件的压差始终不变。
3.3均流阀
可调孔板上有几个大小不同的标准孔，在同样的压差下，每个孔通过不同的流量，它与流量阀或压差阀连用，效果最佳。
3.4温控阀
当室内温度高于给定的温度值时，感温元件热膨胀增大，克服弹簧弹力，带动自动阀瓣，关小阀口，减小进入散热器的流量，散热器的散热量自动减小，室温随之下降；反之，室温随之升高。
4. 供热管网的运行调节
4.1质调节
质调节是目前应用最多的一种调节方法。
只对供水温度进行改变，而不改变循环水流量。
质调节主要适用于一、二级热网，其优点在于：水力平衡稳定，热网的自动化调节容易实现，从而使得热源厂和热网运行更加安全；其缺点在于：实现了节热功能，但是浪费了很大的电能。
4.2量调节
目前量调节很少使用。
供水温度始终保持不变，只对循环水
流量进行改变。
其比较适合用于一级热网，但是由于目前热网平衡控制存在问题，因此，在我国运用的较少。
而将量调节应用在二级热网中，技术上很难实现。
在平衡控制方面，二级热网较难；并且随着室外气温不断的升高，管网水流量逐渐的减少，此时较严重的垂直热力失调容易在室内供暖系统中产生。
节热和节电是量调节的最大优点。
流量在管道中变化的实现主要是通过压力变化来进行，而水是不可压缩的，具有非常快的传递速度，因此，此调节能够实现调节上的同步。
4.3间歇调节
间歇调节就是改变每天的供暖小时数。
这种调节不会使网络的循环水量和供水温度改变，只会将每天的供热时间不断的减少，因此，其只能作为供暖初期和末期的一种辅助调节措施。
间歇调节的优点在于：根据热用户的需求进行供热。
4.4分阶段改变流量的质调节
把供暖期按室外温度分成几个阶段，在每个阶段流量不变，改变管网供水温度。
分阶段改变流量的质调节主要适用于一、二级热网。
在热网平衡控制上这种调节较容易实现，但是实现上要比质调节难点。
由于流量变化不连续，节热同时只能部分节电，因此很少在一级网中使用，大多数在二级网上使用。
分阶段改变流量的质调节综合质调节和量调节的优点，节省电耗。
5.在运行调节过程中需注意的问题
（1）发挥自控系统在初调节中作用。
热力站兴起年限很短，在初期设计上存在诸多缺陷，由于近几年通讯的发展，自控调节技术
被广泛应用于供热管网，但现在并不是所有换热站可实现集中控制，大大降低了集中调控的效果，需要尽快完善，才能发挥出效果。
（2）换热站回水压力泵应改为变频运行。
末端热力站一次网回水上的加压泵如设计为工频运行，当启动加压泵时，会存在抢水现象，需要临近次末端的原先资用压头满足的热力站也启动回水加压泵，如果回水加压泵采用变频控制，末端部分的运行工况将有明显改善。
（3）质调节的过程就是热源温度调整，热源受煤质及设备故障等原因在正常运行过程中可能出现供水温度的大幅度波动，在严寒期一次网供水温度波动最高可达20℃左右，前端热力站为维持正常温度而频繁调整一次网阀门开度，造成水力不平衡，给全网的运行调节造成很大的困难，在运行中需要加强管理，严格控制自行调节。
（4）在供热设备与热网负荷匹配，同时热网也平衡的理想状况下，二级热网循环泵变频调速具有很高的节电效益。
正是由于热网的不平衡，使得二级热网循环泵变频调速不具有较高的节能效益，从而使得此项节能技术推广受到很大的阻碍。
因此，首先要系统优化换热站设备
站内设备在选型时严格按照设计工况进行，从而使得节能效果最好。
同时二级网的水利平衡和热力平衡是质、量调节的前提，站内加装自控装置，将必要的调控装置及温控装置加装在二级网中，在确保热用户用热效果前提下，通过质、量调节来实现节能的最佳效果。
