第九章 热水供热系统的供热调节资料

《供热工程》试题第一章供暖系统的设计热负荷1．何为供暖系统的设计热负荷?2．什么是围护结构的传热耗热量?分为哪两部分?3．什么是围护结构的最小传热阻？如何确定？4．冷风渗透耗热量与冷风侵入耗热量是一回事吗?5．高层建筑的热负荷计算有何特点?6．什么是值班供暖温度？7．在什么情况下对供暖室内外计算温差要进行修正？如何确定温差修正系数？8．目前我国室外供暖计算温度确定的依据是什么？9．试确定外墙传热系数，其构造尺寸如图1所示.δ1=0。

24m（重浆砖砌体）δ2=0.02m(水泥砂浆内抹灰）若在δ1和δ2之间加一层厚4厘米的矿渣棉(λ3=0。

06kcal/m·h·C），再重新确定该外墙的传热系数，并说明其相当于多厚的砖墙（内抹砂浆2厘米）。

图110．为什么要对基本耗热量进行修正？修正部分包括哪些内容? 11．建筑物围护结构的传热为什么要按稳定传热计算?12．试确定图5所示，外墙的传热系数（利用两种方法计算），其构造尺寸及材料热工性能按表1选用。

表1图213．围护结构中空气间层的作用是什么？如何确定厚度？14．高度修正是如何进行的?15．地面的传热系数是如何确定的？16．相邻房间供暖室内设计温度不同时，什么情况下计算通过隔墙和楼板的传热量。

17．我国建筑气候分区分为哪几个区？对各分区在热工设计上分别有何要求？18．试分析分户热计量供暖系统设计热负荷的计算特点。

19．已知西安市区内某24层商住楼的周围均为4～7层的建筑，计算该商住楼的围护结构传热耗热量时，如何处理风力附加率。

20．已知宁夏固原市某公共建筑体形系数为0。

38。

屋面结构自下而上依次为：（1）钢筋混凝土屋面板,;(2）挤塑聚苯板保温层，,的修正系数为1。

15;（3）水泥砂浆找平(找坡）层（最薄位置）,；（4)通风架空层，；(5)混凝土板，。

试计算该屋面的传热系数,并判断该屋面是否最小传热阻的要求。

21．试计算某建筑物一个房间的热负荷，见图3。

兰州交通大学毕业设计（论文）10. 热水供暖系统的调节及调节曲线10.1 运行调节综述热水供暖系统对建筑物供暖时，不仅要保证在设计室外温度下，维持室内温度符合设计值，而且要在其它冬季室外温度下保证用户的热舒适度。

国内外的经验证明，热水供热系统实现高质量供热，必需采用在热源处进行集中调节、在热力站或热力入口处进行局部调节和在用热设备处进行单独调节相结合的联合调节方式。

10.1.1 运行调节的意义在热源处进行的集中调节是知足供热质量要求、保证热源设备经济合理运行的必要手腕。

集中调节是粗略的调节，只能解决各类热负荷的一路需求。

即便只有单一采暖负荷，各建筑物、各采暖系统对供热的需求也不是完全一致的。

集中调节只能知足热负荷的共性要求。

在热力站专门是在单栋建筑入口的局部调节可按照单一负荷的需求进行较为精准的供热调节。

在用热设备处的单独调节是知足用户要求的供热品质的最终调节。

上述几种调节方式是彼此依存、彼此补充的，联合采用才能实现高质量供热。

以上所述的各类调节只有借助自动扮装置才能达到理想的效果。

专门是实行分户计量后，用户有了自主调节的手腕，使在用户设备处进行的单独调节变得十分活跃。

用户自主调节的实质是热负荷值按照用户的自主需要而改变，供热系统要适应这种热负荷随机变更的情形，而维持供热系统供热质量的稳固就加倍需要提高调节的自动化水平。

10.1.2 集中供热调节的方式主要有下列几种：1) 质调节；2) 量调节；3) 阶段改变流量的质调节；4) 间歇调节。

10.2 运行调节供热热负荷调节的主要任务是随着室外温度的转变，维持供暖衡宇内的室内计算温度。

主如果利用供暖热负荷随室外温度的转变来调节热负荷，以避免造成没必要要的浪费，同时也是为了室内温度知足人的舒适度的要求。

10.2.1 运行调节的肯定本设计供暖用户系统与热水网路采用直接连接，随室外温度的改变，需同时对热水网路和供暖用户进行供热调节。

由于本设计不需要对各个用户进行热计量，因此选用质调节就可达到调节的目的。

热水供热系统回水温度调节法之探析
回水温度是热水供热系统中的一个重要参数，它直接影响到整个系统的运行效果和能耗。

通过合理调节回水温度，可以提高能源利用率，降低运行成本。

本文将对热水供热系
统回水温度调节法进行探析。

目前常见的热水供热系统回水温度调节法主要有两种：恒定回水温度和可变回水温
度。

恒定回水温度是指通过调节回水阀门的开度或通过调节混水阀的前置温度来保持回水
温度的恒定。

这种调节方法可以简单地通过设定一个目标回水温度来实现。

当回水温度低
于设定值时，阀门会逐渐关闭，使得回水温度提高；当回水温度高于设定值时，阀门会逐
渐打开，使得回水温度降低。

可变回水温度是指通过控制回水温度来与不同楼层或不同户型的热负荷需求相匹配。

这种调节方法可以根据实际需要来动态调整回水温度，从而最大限度地提高系统的热效率。

在高层楼层，由于热负荷较小，回水温度可以设定得较低；而在低层楼层，热负荷较大，
回水温度可以设定得较高。

可变回水温度的调节方法需要通过智能控制系统来实现。

该控制系统可以根据不同楼
层或不同户型的热负荷需求来动态调整回水温度。

这样可以保证系统的热效率最大化，并
提高能源利用率。

热水供热系统中回水温度的调节非常重要。

恒定回水温度和可变回水温度是目前常用
的调节方法。

恒定回水温度适合于负荷波动较小的情况；而可变回水温度适合于负荷波动
较大的情况。

通过智能控制系统的应用，可以更加精准地控制回水温度，提高系统的热效
率和能源利用率。

热水供暖系统的供热调节浅析【摘要】结合工程设计经验和实地调研，对热水供暖系统供热调节的有效方法进行经济性和可行性的比较，提出一个有效发挥系统设计潜力，达到供暖系统的最佳供热工况的方式，满足节能降耗要求。

【关键词】热水供暖系统供热调节节能中图分类号：s210.4 文献标识码：a 文章编号：热水供暖系统对建筑物供热时，不仅要保证在设计室外温度下，维持室内温度符合设计值，而且要在其它的冬季室外条件下也能得到保证保证室内温度波动在允许范围内，要达到以上要求，不仅需要正确的设计，而且还需要对热水供暖系统进行正确的调节。

天津市的采暖期为每年的11月15日至转年的3月15日，达120天，室外采暖设计温度为-9℃，如何搞好热水供暖系统的供热调节，对于保证供热效果、节约能源，减少污染，均有极其重大的意义。

一、热水供暖系统供热调节的目的冬季供暖问题是关系城市居民切身利益的大事。

因此，对整个热水供热系统进行合理的供热调节就变得至关重要。

应根据采暖季节（初冬还是严寒）、采暖时间（白天还是夜间）等情况对供热量进行调节。

按照需要向室内提供热量，最大限度地节约能源，供热调节的目的，一是使系统中各用户的室内温度比较适宜；二是减少建筑物内部各朝向房间之间的温度偏差，克服过热和过冷现象；三是避免不必要的热量浪费，实现热水采暖的经济运行；四是调整区域供热时，各建筑物之间供热的不均匀性。

二、热水供暖系统供热调节的必然性一般来说，无论设计得多么仔细的供暖系统，在投入运行后，总有某些用户室温达不到设计要求，这时，可以利用预先安装的阀门进行初调节。

在初调节完毕后，热水供暖系统还应根据室外气象条件进行运行调节——供热调节。

运行调节在于使用户散热设备放热量与用户的热负荷相匹配。

三、热水供暖系统供热调节原理建筑供暖方式分为连续供暖和间歇供暖两类。

对于不同的供暖方式，供热调节的方法也不同，这主要是由墙体和室内物体的蓄热性能所决定的。

对于间歇供暖建筑，当停止供暖后，室内温度不会瞬间降至建筑发生冻害的温度，它需要经过一个降温期。

《热水集中供热采暖系统运行调节方法探讨分析》摘要：集中热水供暖系统中，tg=95℃,th=70℃,并配之以分阶段改变流量质调节的运行调节方法被广泛应用。

但还不应说这是惟一最合适的方法。

本文结合运行调节方式，从减小管网计算流量、加大设计供回水温差入手探讨一种与“大流量小温差”这种不经济的方式相对而言较为经济的设计和运行调节方法。

关键词：热水集中，供热采暖系统，运行调节方法，管网计算流量，“TJ”调节法，循环泵配置引言作为锅炉运行管理部门，为了保证住宅小区不仅能在室外设计温度（如吉林市-24℃）的条件下，维持室内设计温度（一般为18℃）标准，同时还应该保证在其它任意非设计室外温度条件下，也能合理调整热媒参数保证室内温度，作到既能保暖又节煤，那么，不仅需要有正确的设计，还必须认真搞好热水供暖系统的运行调节，否则是难于实现。

集中热水供暖系统中，tg=95℃,th=70℃,并配之以分阶段改变流量质调节的运行调节方法（以下简称“TJ”方法）被广泛应用。

但还不应说这是惟一最合适的方法。

尤其是按这些基本点设计的系统，实际管网和设计容量过大（如水泵、管网直径），过多（如散热器），普通为“大流量小温差”、并且是低温工况下的运行方式。

尽管这种方式可以弥补（或者说是掩盖）了一些设计方面和运行方面的不足，但相对一次性投资较大，运行耗电较多，则与我国目前的经济状况反差太大，不相适应。

所以本文试图结合运行调节方式，从减小管网计算流量、加大设计供回水温差入手探讨一种与“大流量小温差”这种不经济的方式相对而言较为经济的设计和运行调节方法。

11运行调节方法及管网计算流量目前国内小区共暖设计上考虑采用运行调节方法，都是“TJ”方法总结其原因是：1.1短期内热水供暖系统的设备水平还难以实现逐室逐户的个体调节，只能在热源或热力站进行集中或局部调节。

1.2单纯的集中质调节或量调节又各有不可克服的明显弊病。

1.3虽然热水供暖系统的最佳调节工况为质和量的综合调节，但亦因目前的设备及水平有限还难以广泛应用。

集中供热系统的供热调节集中供热系统的供热调节摘要：系统论述了在热⽔集中供热系统中供热调节的重要性、依据、⽬的和⽅式，并对集中质调节、分阶段改变流量的质调节、间歇调节、质量—流量调节的定义和计算进⾏了论述，并进⾏了⽐较。

最后针对⽬前⼤部分采⽤的间接连接供热系统⽔温-⽔量调节计算、⽔温-⽔量调节曲线进⾏了举例计算和绘制，说明了质量-流量混合调节的优点。

关键词：热⽔供热系统；供热调节；⽔温调节曲线；节能降耗⽬前，我国北⽅各城市已相继实施了集中供热，集中供热⽐分散供热，社会效益、环境效益和节能效益是显著的，且供暖热⽤户与热⽹之间⼤部分采⽤了间接连接，即供热系统由热源、热⽹、热交换站和热⽤户四部分组成。

为了更好的保证供热质量，满⾜使⽤要求，并使热能设备和输送经济合理，就要对集中供热系统进⾏供热调节。

1 供热调节的依据在城市集中热⽔供热系统中，供暖热负荷是系统的最主要的热负荷，甚⾄是唯⼀的热负荷。

因此在供热系统中，通常按照供暖热负荷随室外温度的变化规律，作为供热调节的依据。

2 供热调节的⽬的供热调节的⽬的，在于使供热⽤户的散热设备的放热量与⽤户热负荷的变化规律相适应，维持供暖房屋的室内计算温度，以防⽌供热热⽤户出现室温过⾼或过低。

3 供热调节的⽅式根据供热调节地点不同，供热调节可分为集中调节、局部调节和个体调节三种调节⽅式。

集中调节在热源处进⾏调节，局部调节在热⼒站或⽤户⼊⼝处调节，个体调节直接在散热设备处进⾏调节。

4 集中供热调节的基本公式集中供热调节的基本公式是：q=（tn-tw）/（tn-tw’）=g（tg-th）/（tg’-th’）=（tg + th -2tn）1+b/（tg’+ th’-2tn）1+b式中tn——供暖室内计算温度，℃；tw——供暖室外某⼀温度，℃；tw’——供暖室外计算温度，℃；tg——供暖热⽤户的供⽔温度，℃；th——供暖热⽤户的回⽔温度，℃；tg’——供暖热⽤户的设计供⽔温度，℃；th’——供暖热⽤户的设计回⽔温度，℃；q——相对热负荷⽐；g——相对流量⽐；b——散热设备的特性参数。

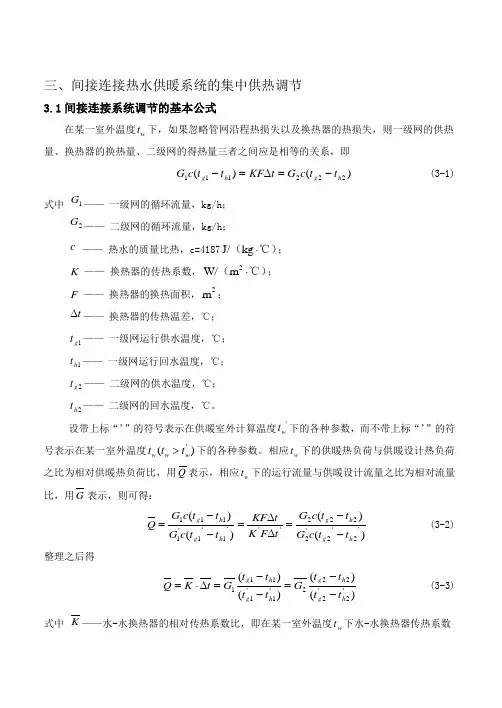

三、间接连接热水供暖系统的集中供热调节3.1间接连接系统调节的基本公式在某一室外温度w t 下，如果忽略管网沿程热损失以及换热器的热损失，则一级网的供热量、换热器的换热量、二级网的得热量三者之间应是相等的关系，即)()(222111h g h g t t c G t KF t t c G -=∆=- (3-1)式中 1G —— 一级网的循环流量，kg/h ；2G —— 二级网的循环流量，kg/h ；c —— 热水的质量比热，c=4187J/kg ⋅（℃）；K —— 换热器的传热系数，2W /m ⋅（℃）； F —— 换热器的换热面积，2m ；t ∆—— 换热器的传热温差，℃； 1g t —— 一级网运行供水温度，℃；1h t —— 一级网运行回水温度，℃； 2g t —— 二级网的供水温度，℃；2h t —— 二级网的回水温度，℃。

设带上标“’”的符号表示在供暖室外计算温度'w t 下的各种参数，而不带上标“’”的符号表示在某一室外温度'()w w w t t t >下的各种参数。

相应w t 下的供暖热负荷与供暖设计热负荷之比为相对供暖热负荷比，用Q 表示，相应w t 下的运行流量与供暖设计流量之比为相对流量比，用G 表示，则可得：)()()()(22'2222''11'1111’‘’‘h g h g h g h g t t c G t t c G tF K t KF t t cG t t c G Q --=∆∆=--=(3-2)整理之后得)()()()('2'2222'1'1111h g h g h g h g ttt t G t tt t G t K Q --=--=∆⋅= (3-3)式中 K ——水-水换热器的相对传热系数比，即在某一室外温度w t 下水-水换热器传热系数K 与设计工况下的传热系数‘K 的比值；t ∆——水-水换热器的对数平均温差之比，即在某一室外温度w t 下水-水换热器的对数平均温差与设计工况下对数平均温差的比值；t ∆——某一室外温度wt 下水-水换热器的对数平均温差，℃；21212121ln)()(h h g g h h g g t t t t t t t t t -----=∆‘t ∆——设计工况下水-水换热器的对数平均温差，℃；''''ln)''()''(21212121'h h g g h h g g t t t t t t t t t -----=∆1G ——一级网相对流量比；2G ——二级网相对流量比；由于一、二级网的热量是通过换热器来传递的，所以间接连接系统的调节和控制必须考虑换热器的传热特性。

热水供热系统回水温度调节法之探析
热水供热系统回水温度是指在冷却系统中已经冷却过的水返回到锅炉，进行重新加热的温度。

回水温度的调节对于锅炉的运行和系统的能效有着重要的影响。

本文将探讨几种回水温度调节法及其优缺点。

1. 感温装置调节法
感温装置调节法是使用温度探头监测回水温度，然后根据控制系统的设定值来调节回水温度。

这种调节法可以简单地实现，但其精度较低，调整需要周期性地进行，且在管道中分布不均的情况下，回水温度的监测可能不准确。

2. 定量水流调节法
定量水流调节法是根据回水的流量来调节回水温度。

此法可以在控制区域内均衡分配水量，并确保恒定的回水温度。

但是，该方法需要使用定量阀门或单向阀进行调节，需要大量成本。

预混水调节法是在热水循环管道中加入混水阀来调节回水温度。

该方法可以精确调节回水温度，并能减少回水温度的波动和不均匀性，从而提高系统的能效和控制精度。

但这种方法的缺点是需要使用额外的混水阀，并且系统的安装、调整和维护成本较高。

变频泵流量调节法是通过控制水泵的流量来调节回水温度，从而实现系统回水温度的自动调节。

该方法可以快速响应管道中的变化，提高系统的控制精度，但需要专业的控制系统来实现流量的自动调节，并需要连续的监测和维护。

总的来说，选择适合的回水温度调节法应该根据系统的性质和要求来确定。

不同的方法都有其优劣之处，需要根据实际情况进行选择。

同时，需要注意系统的控制精度和回水温度的波动和不均匀性，以实现系统的优化运行和能源节约。

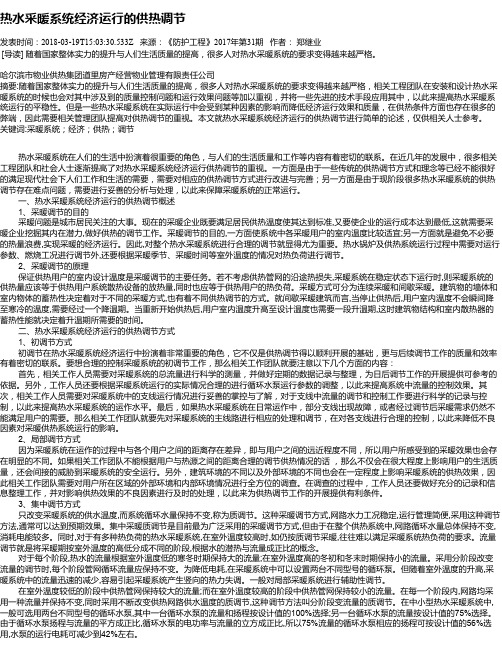

热水采暖系统经济运行的供热调节发表时间：2018-03-19T15:03:30.533Z 来源：《防护工程》2017年第31期作者：郑继业[导读] 随着国家整体实力的提升与人们生活质量的提高，很多人对热水采暖系统的要求变得越来越严格。

哈尔滨市物业供热集团道里房产经营物业管理有限责任公司摘要:随着国家整体实力的提升与人们生活质量的提高，很多人对热水采暖系统的要求变得越来越严格，相关工程团队在安装和设计热水采暖系统的时候也会对其中涉及到的质量控制问题和运行效果问题等加以重视，并将一些先进的技术手段应用其中，以此来提高热水采暖系统运行的平稳性。

但是一些热水采暖系统在实际运行中会受到某种因素的影响而降低经济运行效果和质量，在供热条件方面也存在很多的弊端，因此需要相关管理团队提高对供热调节的重视。

本文就热水采暖系统经济运行的供热调节进行简单的论述，仅供相关人士参考。

关键词:采暖系统；经济；供热；调节热水采暖系统在人们的生活中扮演着很重要的角色，与人们的生活质量和工作等内容有着密切的联系。

在近几年的发展中，很多相关工程团队和社会人士逐渐提高了对热水采暖系统经济运行供热调节的重视。

一方面是由于一些传统的供热调节方式和理念等已经不能很好的满足现代社会下人们工作和生活的需要，需要对相应的供热调节方式进行改进与完善；另一方面是由于现阶段很多热水采暖系统的供热调节存在难点问题，需要进行妥善的分析与处理，以此来保障采暖系统的正常运行。

一、热水采暖系统经济运行的供热调节概述1、采暖调节的目的采暖问题是城市居民关注的大事。

现在的采暖企业既要满足居民供热温度使其达到标准,又要使企业的运行成本达到最低,这就需要采暖企业挖掘其内在潜力,做好供热的调节工作。

采暖调节的目的,一方面使系统中各采暖用户的室内温度比较适宜;另一方面就是避免不必要的热量浪费,实现采暖的经济运行。

因此,对整个热水采暖系统进行合理的调节就显得尤为重要。

热水锅炉及供热系统运行过程中需要对运行参数、燃烧工况进行调节外,还要根据采暖季节、采暖时间等室外温度的情况对热负荷进行调节。
