钣金展开计算方法及工艺处理一、钣金件展开方法:1、展开的计算原理:板材在弯曲过程中外层客观存在到拉应力,内层受以压应力,从拉到压之间有一既不受拉力又不受压力的过渡层——中性层,中性层的长度在弯曲后与弯曲前一样,保持不变,所以中性层是计算折弯件展开长度的基准。
中性层位置与变形程度有关,当弯曲半径(下图所示的R角)较大,折弯角度(下图所示θ角)增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动,中性层到板料内层的距离用<90时)2.计算方法:2.1展开的基本公式:展开长度=料内+料内+补偿量展开长度=料外+料外-补偿量2.2.标注公差的尺寸设计值:取上下极限尺寸的中间值作设计标准值3、预开底孔3.1.展开过程中,除了对外形展开以外,对一些比如抽牙(翻边)攻丝,攻牙(挤牙.切削)翻边胀铆螺母(Z类产品).花齿压铆螺母(S类产品).压铆螺钉(FH类产品).压铆螺钉(NY类产品). 压铆螺母柱(SO、BSO、SOO、SOPC类产品)(注意3.5M3与M3底孔的差异).展开过程中,要先进行预开底孔(详细见附表五)4.开工艺孔:对于一些精度要求不高,需焊接打磨的产品,折弯转角处我们可以开一个折弯工艺孔,大小由板厚来决定,要比板厚大一些,也不宜过大,编程过程中尽量选用已使用过的合适的模具。
(便于减少模具及加工时间)。
4.1图有三种情况:全包、半包、搭边。
①所有搭边关系的,无需开工艺孔;②对于有包边板厚T〈1.5mm,无需开工艺孔;③对于有包边且板厚T≥1.5mm,需在转角处加开工艺孔。
工艺孔有两种方式:圆和U形;长圆孔的圆心在折弯线上。
如图a.b所示1.展开后为线段的部分,将其处理成下图所示工艺孔形式:如图c所示工艺孔宽度取0.5(LASER)或2.0(NCT)。
3当抽形边缘与折弯边(内尺寸)距离小于2.0mm,则会影响折弯加工,此时,相应折弯变形区作割孔处理或更改抽形尺寸,如附图e所示:1)在下列情况下,一律不允许开工艺孔:①有外观面或装配关系要求,未经客户允许的工件;②单独出货,未经客户允许的散件。
展开的计算法板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关, 当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小, 折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.展开的基本公式:展开长度=料内+料内+补偿量一般折弯:(R=0, θ=90°)L=A+B+K1. 当0'T≤0.3时, K=02. 对于铁材:(如GI,SGCC,SECC,CRS,SPTE, SUS等)a.当0.3'T'1.5时, K=0.4Tb. 当1.5≤T'2.5时, K=0.35Tc. 当T/2.5时, K=0.3T3. 对于其它有色金属材料如AL,CU:当T∃0.3时, K=0.5T注: R≤2.0时, 按R=0处理.一般折弯(R≠0 θ=90°)L=A+B+KK值取中性层弧长1. 当T'1.5 时λ=0.5T2. 当T/1.5时λ=0.4T AB 中性層λ一般折弯(R=0 θ≠90°)L=A+B+K’1. 当T≤0.3 时K’=02. 当T∃0.3时K’=(υ/90)*K注: K为90∘时的补偿量A Bυ一般折弯(R≠0 θ≠90°)L=A+B+K1. 当T'1.5 时λ=0.5T2. 当T/1.5时λ=0.4TK值取中性层弧长注: 当R'2.0, 且用折刀加工时, 则按R=0来计算, A ﹑B依倒零角后的直边长度取值AυλBRZ折1(直边段差).1. 当H/5T时, 分两次成型时,按两个90°折弯计算2. 当H'5T时, 一次成型, L=A+B+KK值依附件中参数取值Z折2(非平行直边段差).展开方法与平行直边Z折方法相同(如上栏),高度H取值见图示Z折3(斜边段差).1. 当H'2T时当θ≦70∘时,按Z折1(直边段差)的方式计算, 即: 展开长度=展开前总长度+K (此时K=0.2)当θ>70∘时完全按Z折1(直边段差)的方式计算2. 当H/2T时, 按两段折弯展开(R=0 θ≠90°).λλθ带K-因子的折弯系数使用以下计算公式:. a! g- c1 c. dBA=P(R + KT) A/180三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa* b! j, q! S9 m2 |. G& s+ t0 W# g. ?! c其中:三维网技术论坛+ j2 |5 C- |9 d! K7 }% g [% }% J* _0 q6 i7 B) N2 Z& g+ ?. QBA = 折弯系数R = 内侧折弯半径三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江# k( z' ~5 p+ s# G M8 \) G0 l( ~/ IK = K-因子,即为t / T三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa6 v1 H y1 J" H9 j. k& ]+ y6 Z" R5 t9 d8 CT = 材料厚度t = 内表面到中性面的距离A = 折弯角度(经过折弯...折弯与展开分两种情况三维网技术论坛4 K7 p. x! {8 R$ m1、折弯机折弯: p$ _2 [' \, i, _, F" ~! B" ?2、磨具成型折弯折弯机折弯半径是不变的,这种情况肯定与你设计图纸的半径不符,当然展开后尺寸也就不对了。

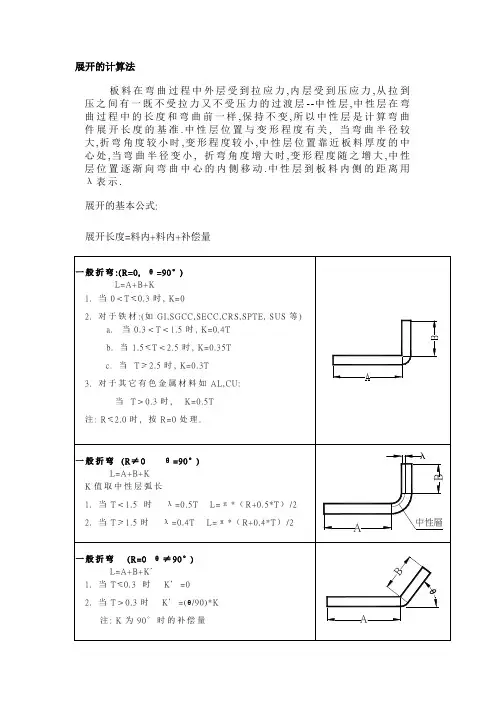

展开的计算法
板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关, 当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小, 折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.
展开的基本公式:
展开长度=料内+料内+补偿量。
钣金展开计算方法
展开的计算方法
板材在弯曲过程中外层受到拉应力,内部受到压应力,从拉到压之间有一处不受拉力又不受压力的过渡层——中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准。
中性层位置与变形过程有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板材料厚度的中心处,当弯曲半径变小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动,中性层
到板材料内侧的距离用λ表示。
展开的基本公式:
展开长度=料内+料内+补偿量。
钣金展开计算公式大全
1. 矩形零件的展开计算公式:
长方形展开长度 = 原料长度 + 2 弯曲圆弧压缩量。
长方形展开宽度 = 原料宽度 + 弯曲线圆弧长度 + 弯曲线直线长度。
2. 圆柱形零件的展开计算公式:
圆周展开长度 = 弧长公式,L = π D(D为圆柱直径)。
圆周展开宽度 = 圆周展开长度 / 2。
3. 圆锥形零件的展开计算公式:
圆锥展开长度= π D tan(α)(D为圆锥底部直径,α为锥角)。
圆锥展开宽度 = 圆锥母线长度。
4. 不规则形状零件的展开计算公式:
可使用数学软件进行建模计算,或者通过测量得到各部分的尺寸,然后进行展开计算。
以上是一些常见的钣金展开计算公式,钣金加工中展开计算需要根据具体的零件形状和加工要求来确定使用哪种公式进行计算。
同时,还需要考虑材料的弹性变形、加工工艺等因素,以确保展开后的尺寸能够满足设计要求。
希望以上信息能够对你有所帮助。

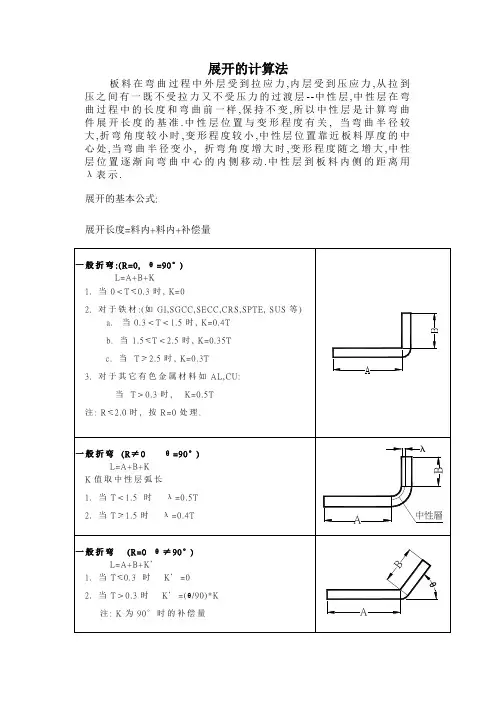

展开的计算法
板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关, 当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小, 折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.
展开的基本公式:
展开长度=料内+料内+补偿量。

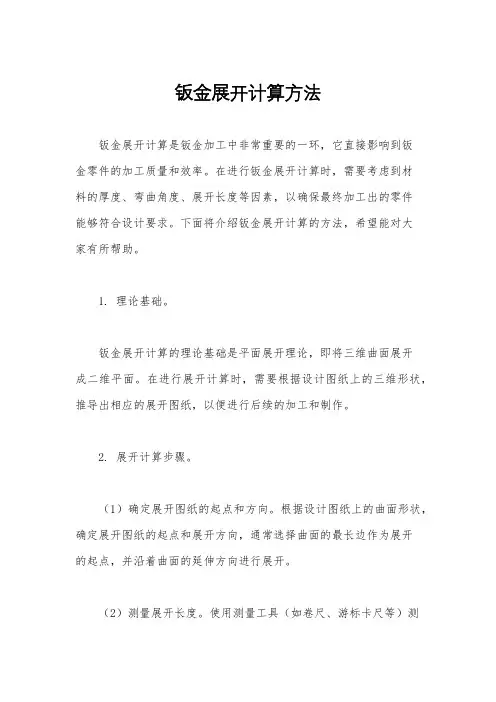

钣金展开计算方法钣金展开计算是钣金工艺中的重要内容,也是完成钣金产品制作的关键步骤之一、钣金展开计算的目的是根据钣金产品的三维图纸,确定其展开长度和表面形状,以便进行钣金零件的切割和加工。
钣金展开计算主要包括平展面展开和曲面展开两种方法。
平展面展开是指将平面图形进行展开,形成展开图。
平展面展开计算方法主要适用于钣金产品的各种平面零件,如箱体、支架等。
(1)定积法展开计算方法:该方法适用于钣金产品的部分各种平面形状,如圆筒、弯管等。
定积法展开计算需要确定钣金材料的长度、重量、宽度等参数。
具体计算步骤如下:1)根据钣金产品的图纸,确定钣金的外径、内径、高度等参数。
2)计算钣金的周长和截面积,得到钣金的长度和重量。
3)根据钣金的长度和宽度,计算出钣金的展开图纸。
4)根据展开图纸进行钣金零件的切割和加工。
(2)图形展开计算方法:该方法适用于钣金产品的各种复杂平面形状,如弯曲的盖板、折弯的箱体等。
图形展开计算需要根据钣金产品的图纸,利用图形的几何关系和三角函数等知识进行计算。
具体计算步骤如下:1)根据钣金产品的图纸,将图纸投影到平面上。
2)根据图纸上的线段长度和角度,利用几何关系和三角函数等知识,推导出展开图形的边长和角度。
3)根据展开图形的边长和角度,计算出展开图纸。
4)根据展开图纸进行钣金零件的切割和加工。
曲面展开是指将曲面图形进行展开,形成展开图。
曲面展开计算方法主要适用于钣金产品的各种曲面零件,如球体、圆锥体等。
曲面展开计算方法较为复杂,需要借助计算机辅助设计和数学知识进行计算。
常用的曲面展开计算方法有拉伸展开法、分割展开法和均分展开法等。
具体计算步骤如下:1)根据钣金产品的图纸,将曲面投影到平面上。
2)根据曲面的曲率半径和展开的高度,进行拉伸和分割。
3)利用数学知识,计算出展开图形的边长和曲率。
4)根据展开图形进行钣金零件的切割和加工。
