GPS-III故障代码

GPS-III故障代码三菱GPS--3电梯故障查询表三菱GPS-3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

1．转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》一，将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。

二，将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》三，将MON1不变，把MON0旋转到3位置。

《显示楼层》四，将MON1不变，把MON0旋转到4位置。

《显示楼层》五，将MON1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》六，将MON1不变，把MON0旋转到6位置。

手动优先模式七，将MON1不变，把MON0旋转到7位置。

《显示楼层》八，将MON1不变，把MON0旋转到8位置。

----EC5 SLC内KC动作〈SS-DKC〉----EC6 SLC的RAM异常检出〈SS-RAMER〉十三.将MON1旋转到1位置，将MON0旋转到D位置时的显示结果如下：显示结果;----EDO 没有异常----ED1 轿箱正门BC-CPU1异常检出〈SF-FBCIIJH〉----ED2 轿箱正门BC-CPU2异常检出----ED3 轿箱正门BC-CPU3异常检出----ED4 轿箱正门BC-CPU4异常检出----ED5 正门CAR-STATION的CPU异常检出〈SF-FCSJJH〉----ED6 正门控制CPU异常检出〈SF-FDCIJH〉----ED7 正门轿箱显示灯的CPU异常检出，〈SF-FICIJH〉----ED8 正门轿箱的OPTION-CPU异常检出〈SF-FCZIJH〉----ED9 SC-CPU严重故障〈SC-SCER8〉----EDA SH-CPU严重故障----EDB SC-CPU轻微故障----EDC SH-CPU轻微故障----EDD HS-CPU故障〈SC-HSAIJ〉十四.将MON1旋转到1位置，将MON0旋转到E位置时的显示结果如下：显示结果;---- EE0 没有异常----EE1 轿箱后门BC-CPU5异常检出〈SF-RBC5IJH〉----EE2 轿箱后门BC-CPU6异常检出----EE3 轿箱后门BC-CPU7异常检出----EE4 轿箱后门BC-CPU8异常检出〈SF-RBC8IJH〉----EE5 后门CAR-ASTTION的CPU异常检出〈SF-RCSIJH〉----EE6 后门控制CPU异常检出----EE7 后门轿箱显示灯的CPU异常检出〈SF-RICIJH〉----EE8 后门轿箱的OPTION-CPU异常检出〈SF-RCZIJH〉--EAE MCP-WDT4次异常检出〈SD-MCPWDE〉。

三菱电梯GPS-3故障代码详细说明ＭＯＮ１＝１ＭＯＮ０＝０：７ＳＥＧ１＝１：ＩＮＶ温度检测；＝２：Ｅ－ＳＴＯＰ次＝３：ＣＣ－ＷＤＴ三次＝４：ＳＬＣＷＤＴ三次＝５：电机过电流＝６：制动器电阻过载＝７：接触器故障＝８：终端减速开关故障＝９：平层开关故障＝Ａ：称量装置故障＝Ｂ：Ｅ１板故障＝Ｃ：ＵＨＳ／ＤＨＳ开关故障＝Ｄ：ＤＺ检测回路故障＝Ｅ＼Ｆ：无ＭＯＮ０＝１：７ＳＥＧ１＝１：远程复位检测；＝２：选层器错误１６次＝３：串行故障＝４：电容器容量不足＝５：手动运行按钮故障＝６：速度图形跳转５次＝７：＃ＬＢ接触器动作失败５次＝８：＃５接触器动作失败５次＝９：＃ＢＫ１接触器动作失败５次＝Ａ：＃ＢＫ２接触器动作失败５次＝Ｂ：ＬＶＬＴ５次＝Ｃ：Ｅ１板故障＝Ｄ：风扇故障＝Ｅ＼Ｆ：风扇或Ｅ１板故障ＭＯＮ０＝2：７ＳＥＧ１＝１：#5 ＯＮ故障；＝２：Ｅ－ＳＴＯＰ两次＝３：系统故障＝４：再复位请求＝５：ＰＣＢ基极驱动故障＝６：ＤＣ－ＣＴ故障＝７：无＝８：浸水感应器故障＝９：反浸水动作结束＝Ａ：＃ＰＷＤ开关指令持续三分钟＝Ｂ：扶手开关保持＝Ｃ：制动器拖动运行结束＝Ｄ：制动器再动作故障＝Ｅ：无＝Ｆ：选层器故障运行１６次ＭＯＮ０＝３：７ＳＥＧ１＝１：ＭＥＬＤ过载；＝２：异常低速＝３：异常高速＝４：反转定时＝５：反向运行＝６：反转定时器（ＣＷＴ）＝７：反转定时器（ＣＷＴＢＳ标准）＝８：逆变器过电压＝９：逆变器欠电压＝Ａ：ＣＣ－ＷＤＴ四次＝Ｂ：ＳＬＣ－ＷＤＴ４次＝Ｃ：逆变器过电流＝Ｄ：ＳＬＣＥ－ＳＴＯＰ＝Ｅ：编码器故障（自动）＝Ｆ：编码器故障（手动）ＭＯＮ０＝４：７ＳＥＧ１＝１：两次Ｅ－ＳＴＯＰ；＝２：ＩＮＶ欠电压＝３：Ｅ－ＳＴＯＰＦ／Ｆ复位＝４：＃ＬＢ线圈故障＝５：＃５线圈故障＝６：＃ＢＫ１线圈故障＝７：＃ＢＫ２线圈故障＝８：上电＝９：无＝Ａ：无＝Ｂ：逆变器充电失败＝Ｃ＼Ｄ＼Ｅ＼Ｆ：无ＭＯＮ０＝５：７ＳＥＧ１＝１：电气安全回路＝２：＃２９锁存＝３：断电＝４：ＩＮＶ欠电压＝５：１２Ｖ电源故障＝６：控制屏打开＝７：手动过载运行＝８：驱动Ｓ／ＷＥ－ＳＴＯＰ＝９：管理Ｓ／ＷＥ－ＳＴＯＰ＝Ａ：无＝Ｂ：异常制动器滑动距离＝Ｃ＼Ｄ＼Ｅ＼Ｆ：无ＭＯＮ０＝6：７ＳＥＧ１＝１：逆变器欠压；＝２：ＰＣＢ基极驱动故障＝３：ＩＮＶ保护回路动作＝４：＃２９锁存＝５：１２Ｖ电源故障＝６：温度开关超７５度＝７：温度开关超９０度＝８。

三菱GPS-3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》0。

将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。

将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》将MON1不变，把MON0旋转到3位置。

《显示楼层》将MON1不变，把MON0旋转到4位置。

《显示楼层》将MON1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》将MON1不变，把MON0旋转到6位置。

手动优先模式将MON1不变，把MON0旋转到7位置。

《显示楼层》将MON1不变，把MON0旋转到8位置。

《显示楼层》将MON1不变，把MON0旋转到9位置。

VFEL旋轉開關功能對照表MON1與MON0之故障及功能對照表MON10MON00狀態表示沒有異常速度異常過低時檢出(SW_TGBL)速度過大時檢出(SW_TGBH)逆轉時檢出(SW_TGBR)AST異常時檢出(SW_AST)逆變器過電流時檢出(SS_IOCFO)整流器過電壓時檢出(SS_COVH)整流器電壓不足時檢出(SS_LVLT)#LB線圈故障斷電時檢出(SW_CFLB)#5線圈故障斷電時檢出(SW_CF5)迫力接點ON/OFF故障時檢出(SW_CFBK)機廂直接傳輸信號異常(ST_STSCE)乘場直接傳輸信號異常(ST_STSHE)系統異常(ST_SYER)驅動再不能起動(SD_DNRS)控制再不能起動(SW_NRS)1狀態表示顯示機廂與平衡鉈平衡位置 , 由-19 ~ 19表示 , 平衡時為 -0 ~ 0之間 , 1=256mm2SW1 / SW1 , 中位 : 現時秤數值之表示(安裝用)SW1 / SW1 , 上側 : 現時秤之無負載數值寫入FlashRom內SW1 / SW1 , 下側 : 現時秤之平衡負載數值寫入FlashRom內3樓層顯示樓層位置4樓層顯示樓層位置5SW1 /SW1 , 中位 : 現時秤數值之表示(保養用)SW1 /SW1 , 上側 : 現時秤之無負載數值及修正FlashaRom內之無負載和平衡負載數值SW1 /SW1 , 下側 : 現時FlashRom內秤之平衡負載數值6手動優先模式樓層位置(安裝用)7樓層顯示樓層位置8樓層顯示樓層位置9樓層顯示樓層位置A DLD智能門樓層位置功能無效迫力力矩確認迫力之設定值C SW1 / SW1 , 中位 : 現時秤數值之百分比表示SW1 / SW1 , 上/下 : OL表示D SW1 / SW1 , 中位 : 現時秤數值之表示 (十進數值)SW1 / SW1 , 上側 : 現時FlashRom內秤之無負載數值 (十進數值)SW1 / SW1 , 下側 : 現時FlashRom內秤之平衡負載數值 (十進數值)E TSD偏差數檢查樓層位置TSD動作點檢查樓層位置注：以上功能動作時，7SEG3會根據不同情況表示；1. 狀態表示：即安全回路，手動或自動狀態，門狀態，ＰＰ等；2 . Ｈ：手動模式3 . Ｆ：樓層表示（ＦＬＯＯＲ）MON11或 5 *1MON00控制S/W NRS E00沒有異常原因表示E01溫度異常 (SW_THMFT)E02緊急停止運行記錄1次 (SW_EST1)E03CC-WDT 3次檢出 (SS_CCWC3) *4E04SLC-WDT 3次檢出 (SS_SLCWC3) *3E05過電流檢出 (SW_SOCR)E06回生電阻負荷過大 (SW_SOLR) *2E0741DG鎖閘鎖線路異常 (SW_E41)E08終端限位制異常 (SW_TSCK)E09PAD異常檢出 (SW_PAD)E0A秤數值異常檢出 (SW_WGER)1控制S/W NRS E10沒有異常原因表示E11復位後重試不能 (SW_RSRTC)E12士力鉈16次異常檢出 (ST_SELD)E13直接傳輸CPU傳送異常 (ST_STER)E14電容器異常檢出 (ST_CAPC)E15手動按鈕異常 (ST_HDOK)E16模式與測速數據偏差異常 (SD_OVJP)E17#LB線圈連續4次異常斷電檢出 (ST_DFLB)E18#5線圈連續4次異常斷電 檢出(ST_DF5)E19迫力接點回路連續4次異常檢出 (ST_DFBK)E1A整流器電壓不足8次檢出 (ST_DFLV)2控制S/W NRS E20沒有異常原因表示E21#89回路異常檢出 (SW_E89)E22緊急停止運行記錄2次 (SW_EST2)E23系統異常 (ST_SYER)E24回復後再嘗試檢出 (ST_RSRQH)E25集極驅動板異常 (SS_GDFH)E26DC_CT異常 (SD_CTER)3控制S/W E-STOP E30沒有異常原因表示E31MELD之負荷過大 (SD_SLIT) *2E32異常低速 (SW_TGBL)E33速度異常過高 (SW_TGBH)E34AST異常動作 (SW_AST)E35逆轉運行 (SW_TGBR)E36AST異常動作 (SW_ASTW) 低速機使用E37AST異常動作 (SW_ASTWV) 低速機使用E38整流器電壓過大時檢出 (SS_COVH)E39整流器電壓過低時檢出 (SS_LVLT)E3A CC-WDT4次異常檢出 (SS_CCWC4) *4E3B SLC-WDT4次異常檢出 (SS_SLCWC4) *3E3C逆變器電流過大時檢出 (SS_IOCFO)E3D SLC-CPU內之緊急停止動作檢出 (SS_DEST) *3*1 MON1=1 : 沒有鎖存記憶 ; MON1=5 : 附有鎖存記憶*2 請參照該機機種之要求MON11或 5 *1MON04控制S/W E-STOP E40沒有異常原因表示E41緊急停止運行記錄2次 (SW_EST2)E42整流器電壓過低時檢出 (SS_LVLTT)E43緊急停止回復 (SW_ESTR)E44#LB線圈故障斷電時檢出(SW_CFLB)E45#5線圈故障斷電時檢出(SW_CF5)E46迫力接點異常時檢出(SW_CFBK)E47#89線圈故障斷電時檢出(SW_CF89)E48#89故障時檢出 (SY_89ST)5控制S/W E-STOP E50沒有異常原因表示E51#29安全回路檢出 (SN29)E52#29安全回路動作時檢出(SS_29LT)鎖存記憶E53欠相或電源過低時檢出 (SS_PWFH)E54整流器電壓不足時檢出 (SS_LVLT)E5512V電源異常 (SS_12VFL)E57手動模式時電流負荷過大 (SD_HRT)E58驅動發出之緊急停止指令 (SD_32GQ)E59緊急停止指令 (SC_S29)6H/W安全回路E60沒有異常異常原因表示E61整流器電壓不足時檢出 (SS_LVLT)E62集極驅動基板異常 (SS_GDFH)E63逆變器保護回路動作 (SS_LFO)E64#29安全回路動作時檢出 (SS_29LT)鎖存記憶E6512V電源異常 (SS_12VFL)E66逆變器溫度異常檢出 (SS_THMH)E67鎖相環檢出 (SS_PLLFH)E68整流器電流過大 (SS_COCH)E69逆變器電流過大時檢出 (SS_IOCFO)E6A整流器電壓過大時檢出 (SS_COVH)E6B欠相或電源過低時檢出 (SS_PWFH) 7H/W安全回路 E70沒有異常異常原因表示E71CC-WDT5次異常檢出 (SS_CCWC5) *3E72CC-WDT4次異常檢出 (SS_CCWC4) *3E73CC-WDT3次異常檢出 (SS_CCWC3) *3E74SLC-WDT5次異常檢出 (SS_SLCWC5) *4E75SLC-WDT4次異常檢出 (SS_SLCWC4) *4E76SLC-WDT3次異常檢出 (SS_SLCWC3) *4*1 MON1=1 : 沒有鎖存記憶 ; MON1=5 : 附有鎖存記憶*2 請參照該機機種之要求MON11或 5 *1MON0E90沒有異常E91驅動E-STOP檢出(SD_DEST)E92電流負荷過大 (SD_OCR)E93不能再次起動 (SD_DNRS)E94MELD負荷過大檢出 (SD_SLIT) *2E95TSD不正常動作檢出 (SD_TSDP)E96行走中秤異常檢出 (SD_WGHTF2)E97DC-CT異常檢出 (SD_CTER)E98TSD異常動作檢出 (SD_TSA)EA0沒有異常EA1模式與測速數據偏差異常 (SD_PVJP)EA2模式與測速數據偏差異常 (SD_OVJP)EA3驅動發出之緊急停止指令 (SD_32GQ)EA4回生電阻負荷過大 (SD_OLR)EA6手動模式時電流負荷過大 (SD_HRT)EA7逆變器電流過大時檢出 (SD_IOCF)EA8TSD-PAD故障檢出 (SD_PADE)EB0沒有異常EB1停機10分鐘後不能再起動 (SW_32DT10)EB2停機16分鐘後不能再起動 (SW_32DT16)EB3再不能起動超過10分鐘 (SW_DSTR10)EB4再不能起動超過10分鐘 (SW_57EBT)EB5門不能開啟超過2分鐘 (SW_CONE)EB6FUSE斷路超過2分鐘 (SW_EFSOF)EB7#60異常檢出 (SW_60CHK)EB8門不能開啟 (SW_NLH)EB9主控制板異常檢出 (SQ_MBCIJH)EBB困人警報 (SZ_EMAH)EBC警報不能使用 (SZ_EMBH)EBD群控管理異常 (SZ_GCIJO)EBE系統電源異常檢出(SW_PWER)EC0沒有異常EC1SLC傳輸異常 (SS_TRER) *3EC2SLC之緊急停止動作 (SS_DEST) *3EC3SLC內之速度過高 (SS_TGBH) *3EC4SLC之AST動作 (SS_AST) *3EC5SLC內之KC動作 (SS_DKC) *3EC6SLC之RAM異常檢出 (SS_RAMER) *3*1 MON1=1 : 沒有鎖存記憶 ; MON1=5 : 附有鎖存記憶*2 請參照該機機種之要求MON11或 5 *1MON0D驅動S/W異常ED0沒有異常原因表示ED1機廂正門扲手BC-CPU1異常檢出 (SF_FBC1IJH) *4ED2機廂正門扲手BC-CPU2異常檢出 (SF_FBC2IJH) *4ED3機廂正門扲手BC-CPU3異常檢出 (SF_FBC3IJH) *4ED4機廂正門扲手BC-CPU4異常檢出 (SF_FBC4IJH) *4ED5正門CAR-STATION之CPU異常檢出 (SF_FCSIJH)ED6正門控制之CPU異常檢出 (SF_FDCIJH)ED7正門機廂顯示燈之CPU異常檢出 (SF_FICIJH)ED8正門機廂之OPTION-CPU異常檢出 (SF_FCZIJH)ED9SC-CPU嚴重故障 (SC_SCER8) *5EDA SH-CPU嚴重故障 (SC_SHER8) *6EDB SC-CPU輕微故障 (SC_SCER) *5EDC SH-CPU輕微故障 (SC_SHER) *6EDD HS-CPU故障 (SC_HSAIJ) *6E驅動S/W異常EE0沒有異常原因表示EE1機廂後門扲手BC-CPU5異常檢出 (SF_RBC5IJH)EE2機廂後門扲手BC-CPU6異常檢出 (SF_RBC6IJH)EE3機廂後門扲手BC-CPU7異常檢出 (SF_RBC7IJH)EE4機廂後門扲手BC-CPU8異常檢出 (SF_RBC8IJH)EE5後門CAR-STATION之CPU異常檢出 (SF_RCSIJH)EE6後門控制之CPU異常檢出 (SF_RDCIJH)EE7後門機廂顯示燈之CPU異常檢出 (SF_RICIJH)EE8後門機廂之OPTION-CPU異常檢出 (SF_RCZIJH)*1 MON1=1 : 沒有鎖存記憶 ; MON1=5 : 附有鎖存記憶*2 請參照該機機種之要求*3 管理邏輯CPU內之測速檢查*4 機廂扲手CPU。

GPS GPS2到GPS3实际维修故障码
电梯资料下载站：/
从GPS,GPS2到GPS3，系统机构发生了很大的变化，操作方法有较大差异。

但其基本故障代码是一样的。

在实际维修中，故障码只是一个维修的参考。

主板故障码
E0 无故障
E1 欠速故障
E2 超速故障
E3 反转故障
E4 AST故障（失速）
E5 过电流
E6 过电压
E7 欠电压
E8 LB接触器故障
E9 5接触器故障
EA BK抱闸故障
EB 轿厢串行传送故障
EC 厅层串行传送故障
ED 系统错误（基板跨接器设定错误）
EE sddnrs 驱动电脑不能再启动
EF swnrs2 控制电脑不能再启动
门机板故障码
0 串行传送错误
1 变频器过流
2 +12v欠电压
3 主回路欠压
4 CPU之WDT错误
4. GS（门锁）错误
5. 位置开关错误
7 开关门指令错误
9 关门操作错误
A 开关门超速
A. 位置计数器出错
B. 位置监测器出错
C. 编码器错误
D 过负载
D. GS断开指示
E. DLD余量不足
F 超速检查
F. Gs释放时指示
电梯资料下载站
/。

MON1---0MON0 -- 0E0 没有故障E1 速度异常过低E2 速度过大E3 逆转是检出E4 AST 异常时检出E5 逆变器过电流E6 整流器过电流E7 整流器电压不足E8 LB 线圈故障断电E9 5 线圈故障断电EA 迫力接点 ON/OFF 故障EB 轿箱直接信号传输异常EC 厅外和指令直接信号传输异常ED 系统异常EE 驱动在不能启动MON0 1 轿箱与平衡驼位置，平衡为0-0之间，显1等于256MM，2为512 MON0 2 数据输入《安装用和SW1 同时用》MON0 3 《显示楼层》MON0 4 《显示楼层》MON0 5 《称重数据输入，保养时使用》MON0 6 手动优先模式MON0 7 《显示楼层》MON0 8 《显示楼层》MON0 9 《显示楼层》MON0 A DLD 智能门楼层显示MON0 B 迫力力矩确认MON0 C 称重值百分比检查MON0 D 称重值表示MON0 E TSD 偏差数据检查MON0 F TSD 动作点检查。

MON1----1MON0 -- 0E00 没有异常E01 温度异常E02 紧急停止运行记录一次E03 CC-WDT3 次检出E04 SLC-WDT4 次检出E05 过电流检出E06 再生电阻负载过大E07 41DG 门锁电路异常E08 终端限位开关异常E09 PAD 异常检出E0A 称重数值异常检出E0B 停止中 PAD 异常检出E0C 充电异常E0D 在平层时异常检出MON0 -- 1E10 没有异常E11 复位后重试不能E12 士力驼 16 次异常检出E13 直接传输 CPU 传送异常E14 电容器异常检出E15 手动按钮异常E16 模式与测速数据偏差异常E17 LB 线圈连续 4 次异常断电E18 5线圈连续4次异常断电E19 迫力连接回路连接4次异常E1A 整流器电压连续8次电压不足 E1B RL 异常时检出E1C TSD 动作时异常检出E1D ESP 动作时异常检出MON0 -- 2E20 没有异常E21 89 回路异常检出E22 紧急停止运行记录 2 次E23 系统异常E24 回复后在尝试检出E25 集极驱动板异常E26 DC-CT 异常E27 油压迫力压力过低时检出E28 油压迫力油温，油量异常E29 温度异常E2A 与最终速度偏差异常E2B 异常紧急停车后不能启动E2C 迫力异常动作 2 次E2D 整理器充电异常E2E MELD 制板充电异常MON0 -- 3E30 没有异常E31 MELD 负荷过大E32 异常低速E33 速度异常过高E34 AST 异常动作.低速梯使用E35 逆转运行E36 AST 异常动作E37 AST 异常动作E38 整流器电流过大时检出E39 整流器电压过低时检出E3A CC-WDT4 次异常检出E3B SLC-WDT4 次异常检出E3C 逆变器电流过大时检出E3D SLC-CPU 紧急停止时动作E3E 整流器充电异常MON0 -- 4E40 没有异常E41 紧急停止运行记录 2 次E42 整流器电流过低时检出E43 紧急停止回复E44 LB 线圈故障断电时检出E45 5 线圈故障断电时检出E46 迫力连接点异常检出E47 89 线圈故障断电时检出E48 89 故障时检出MON0 -- 5E50 没有异常E51 29 安全回路异常检出〉E52 29 安全回路动作时检出E53 欠相或者电压过低时检出E54 整流器电压不足时检出E55 12V 电源异常E56 模式与测速比有偏差E57 手动模式时电流负荷过大E58 驱动发出时紧急停止指令E59 紧急停止指令E5A 迫力基板异常E5B 模式与测速比有偏差E5C EST异常而引起不能再启动MON0 -- 6E60 没有异常E61 整流器电压不足E62 集极驱动板异常E63 逆变器保护回路动作E64 29 安全回路动作时检出《锁存记忆》 E65 12V 电源异常E66 逆变器温度异常检出E67 锁相环检出E68 整流器电流过大E69 逆变器电流过大E6A 整流器电流过大时检出E6B 欠相或电压过低时检出MON0 -- 7E70 没有异常E71 CC-WDT 5 次异常检出E72 CC-WDT 4 次异常检出E73 CC-WDT 3 次异常检出E74 SLC-WDT 5 次异常检出E75 SLC-WDT 4 次异常检出E76 SLC-WDT 3 次异常检出MON0 -- 9E90 没有异常E92 电流负荷过大E93 不能再启动E94 MELD 负荷过大时检出E95 TSD 不正常时检出E96 行走时称重异常检出E97 DC-CT 异常检出E98 TSD 异常动作检出E99 摩打解码器 Z 相异常检出 E9A 摩打解码器 F 相异常检出 E9B PM 摩打限电流过大MON0 -- AEA0 没有异常EA1 模式与测速偏差异常EA2 模式与测速偏差异常EA3 驱动发出之紧急停止指令 EA4 再生电阻负荷过大EA5 本机模式与测速有偏差EA6 手动模式时电流过大EA7 逆变器电流过大时检出EA8 TSD-PAD 故障检出EA9 MCP 检出整流器电流过大 EAA MCP 初期设定异常EAB RAM 异常检出EAC 卷上机设定数据异常EAD MCP 重新启动异常EAE MCP-WDT 4 次异常检出MON0 -- BEBO 没有异常EB1 停机 10 分钟不能在启动 EB2 停机 16分钟后不能再启动EB3 不能再启动超过 10 分钟 EB4 不能再启动超过 10 分钟 EB5 门不能开启超过 2 分钟EB6 FUSE 断路超过 2 分钟EB7 60 异常检出EB8 门不能开启EB9 主控制板异常检出EBB 困人警报EBC 警报不能使用EBD 群控管理异常MON0 -- CEC0 没有异常EC1 SLC 传输异常EC2 SLC 紧急停止动作EC3 SLC 内速度过高EC4 SLC 的 AST 动作EC5 SLC 内 KC 动作EC6 SLC 的 RAM 异常检出MON0 – DEDO 没有异常ED1 轿箱正门 BC-CPU1 异常ED2 轿箱正门 BC-CPU2 异常ED3 轿箱正门 BC-CPU3 异常ED4 轿箱正门 BC-CPU4 异常ED5 正门CAR-STATION CPU 异常 ED6 正门控制 CPU 异常检出ED7 正门轿箱显示灯CPU 异常 ED8 正门轿箱OPTION-CPU 异常 ED9 SC-CPU 严重故障EDA SH-CPU 严重故障EDB SC-CPU 轻微故障EDC SH-CPU 轻微故障EDD HS-CPU 故障MON0 -- EEE0 没有异常EE1 轿箱后门 BC-CPU5 异常EE2 轿箱后门 BC-CPU6 异常EE3 轿箱后门 BC-CPU7 异常EE4 轿箱后门 BC-CPU8 异常EE5 后门CAR-ASTTION CPU 异常 EE6 后门控制 CPU 异常检出EE7 后门轿箱显示灯CPU 异常EE8 后门轿箱OPTION-CP U 异常。

GPS-III故障代码GPS-III故障代码三菱GPS--3电梯故障查询表三菱GPS—3电梯在机房P1电子板上有两个开关MON 1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

1．转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《S S-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》一，将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0—0之间，显示1等于256MM，那么显示2等于512MM。

二，将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》三，将MON1不变，把MON0旋转到3位置。

《显示楼层》四，将MON1不变，把MON0旋转到4位置。

《显示楼层》五，将MO N1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》六，将MON1不变，把MON0旋转到6位置。

手动优先模式七，将MON1不变，把MON0旋转到7位置。

GPS-3三菱GPS—3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0—0之间，显示1等于256MM，那么显示2等于512MM。

将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》将MON1不变，把MON0旋转到3位置。

《显示楼层》将MON1不变，把MON0旋转到4位置。

《显示楼层》将MON1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》将MON1不变，把MON0旋转到6位置。

手动优先模式将MON1不变，把MON0旋转到7位置。

《显示楼层》将MON1不变，把MON0旋转到8位置。

《显示楼层》将MON1不变，把MON0旋转到9位置。

三菱GPS-3电梯故障代码表三菱GPS-III电梯故障代码表将MON1旋转转到0的位置，再将MON0开关旋转到0位置，显示结果如下: --E0 没有故障--E1 速度异常过低时检出《SW-TGBL》--E2 速度过大是检出《SW-TGBH》--E3 逆转是检出《SW-TGBR》--E4 AST异常时检出《SW-AST》--E5 逆变器过电流时检出《SS-LOCFO》--E6 整流器过电流检出《SS-COVH》--E7 整流器电压不足时检出《SS-LVLT》--E8 LB线圈故障断电时检出《SW-CFLB》--E9 5线圈故障断电时检出《SW-CFU》--EA 迫力接点ON/OFF故障时检出《SW-CFBK》--EB 轿箱直接信号传输异常《ST-STSCE》--EC 厅外和指令直接信号传输异常《ST-STSHE》--ED 系统异常《ST-SYER》--EE 驱动在不能启动《SD-DNRS》--EF 控制在不能启动《SW-NRS》将MON1旋转转到0的位置，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0-0之间。

将MON1旋转转到0的位置，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》将MON1旋转转到0的位置，把MON0旋转到3位置。

《显示楼层》将MON1旋转转到0的位置，把MON0旋转到4位置。

《显示楼层》将MON1旋转转到0的位置，把MON0旋转到5位置。

《称重数据输入，保养时使用》将MON1旋转转到0的位置，把MON0旋转到6位置。

手动优先模式将MON1旋转转到0的位置，把MON0旋转到7位置。

《显示楼层》将MON1旋转转到0的位置，把MON0旋转到8位置。

《显示楼层》将MON1旋转转到0的位置，把MON0旋转到9位置。

《显示楼层》将MON1旋转转到0的位置，把MON0旋转到A位置。

DLD智能门楼层显示将MON1旋转转到0的位置，把MON0旋转到B位置。

迫力力矩确认将MON1旋转转到0的位置，把MON0旋转到C位置。

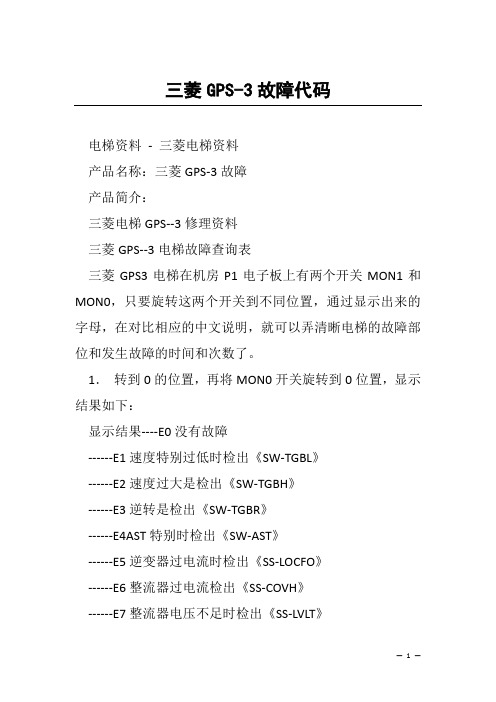

三菱GPS-3故障代码电梯资料-三菱电梯资料产品名称：三菱GPS-3故障产品简介：三菱电梯GPS--3修理资料三菱GPS--3电梯故障查询表三菱GPS3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对比相应的中文说明，就可以弄清晰电梯的故障部位和发生故障的时间和次数了。

1．转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度特别过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST特别时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输特别《ST-STSCE》------EC厅外和指令直接信号传输特别《ST-STSHE》------ED系统特别《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF掌握在不能启动《SW-NRS》一，将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为00之间，显示1等于256MM，那么显示2等于512MM。

二，将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》三，将MON1不变，把MON0旋转到3位置。

《显示楼层》四，将MON1不变，把MON0旋转到4位置。

《显示楼层》五，将MON1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》六，将MON1不变，把MON0旋转到6位置。

三菱GPS--3电梯故障查询表三菱GPS-3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》0。

将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。

将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》将MON1不变，把MON0旋转到3位置。

《显示楼层》将MON1不变，把MON0旋转到4位置。

《显示楼层》将MON1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》将MON1不变，把MON0旋转到6位置。

手动优先模式将MON1不变，把MON0旋转到7位置。

《显示楼层》将MON1不变，把MON0旋转到8位置。

《显示楼层》将MON1不变，把MON0旋转到9位置。

三菱G P S电梯故障查询表完整版Document number【980KGB-6898YT-769T8CB-246UT-18GG08】三菱GPS-3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。

转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》0。

将MON1不变，把MON0旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。

将MON1不变，把MON0旋转到2位置。

数据输入《安装时间用，和SW1同时使用》将MON1不变，把MON0旋转到3位置。

《显示楼层》将MON1不变，把MON0旋转到4位置。

《显示楼层》将MON1不变，把MON0旋转到5位置。

《称重数据输入，保养时使用》将MON1不变，把MON0旋转到6位置。

手动优先模式将MON1不变，把MON0旋转到7位置。

三菱GPS-Ill 故障代码作者：佚名M0N1转到0的位宜，再将MONO 开关旋转到0位垃，显示结果如下: 显示结果--E0没有故障 -…E1速度异常过低时检岀《SW-TGBL 》——E2速度过大是检出《SW-TGBH 》——E3逆转是检出《SW ・TGBR 》——E4AST 异常时检岀《SW ・AST 》--…E5逆变器过电流时检岀《SS-LOCFO 》-…E6整流器过电流检出《SS-COVH))E7整流器电压不足时检出《SS-LVLT 》——E8LB 线圈故障断电时检出《SW-CFLB 》——E95线圈故障断电时检出《SW-CFU 》——EA 迫力接点ON/OFF 故障时检出《SW-CFBK 》……EB 轿箱直接信号传输异常《ST-STSCE 》一…EC 厅外和指令直接信号传输异常《ST-STSHE 》——ED 系统异常《ST-SYER 》……EE 驱动在不能启动《SD ・DNRS 》 ——EF 控制在不能启动《SW-NRS 》MON10。

将MON1不变，把MONO 旋转到1位置。

显示轿箱与平衡驼的位置，平衡是为0-0 之间，显示1等于256MM,那么显示2等于512MM.数据输入《安装时间用，和SW1R 时使用》 《显示楼层》 《显示楼层》 《称重数据输入，保养时使用》 手动优先模式《显示楼层》 《显示楼层》 《显示楼层》DLD 智能门楼层显示 迫力力矩确认 称重值百分比检查 称重值表示 TSD 偏差数据检査 TSD 动作点检查。

一。

将MON1旋转到1位置，将MONO 旋转到0位置时的显示结果如下: 显示结果：一-E00没有异常…-E01温度异常^SW-THMFT 》E02紧急停止运行记录一次《SW-ESTD 〉E03CC-WDT3 次检出《SS-SLCWC4》 …一E04SLC-WDT4次检出《SS ・SLCWC4》------E05过电流检出《SW-SOCR 》……E06再生电阻负载过大《SW-SOLR 》——E0741DG f J 锁电路异常《SW-E4i 》 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 将MON1不变, 把MONO 旋转到2位置。

----EC5 SLC内KC动作〈SS-DKC〉----EC6 SLC的RAM异常检出〈SS-RAMER〉十三.将MON1旋转到1位置，将MON0旋转到D位置时的显示结果如下：显示结果;----EDO 没有异常----ED1 轿箱正门BC-CPU1异常检出〈SF-FBCIIJH〉----ED2 轿箱正门BC-CPU2异常检出----ED3 轿箱正门BC-CPU3异常检出----ED4 轿箱正门BC-CPU4异常检出----ED5 正门CAR-STATION的CPU异常检出〈SF-FCSJJH〉----ED6 正门控制CPU异常检出〈SF-FDCIJH〉----ED7 正门轿箱显示灯的CPU异常检出，〈SF-FICIJH〉----ED8 正门轿箱的OPTION-CPU异常检出〈SF-FCZIJH〉----ED9 SC-CPU严重故障〈SC-SCER8〉----EDA SH-CPU严重故障----EDB SC-CPU轻微故障----EDC SH-CPU轻微故障----EDD HS-CPU故障〈SC-HSAIJ〉十四.将MON1旋转到1位置，将MON0旋转到E位置时的显示结果如下：显示结果;---- EE0 没有异常----EE1 轿箱后门BC-CPU5异常检出〈SF-RBC5IJH〉----EE2 轿箱后门BC-CPU6异常检出----EE3 轿箱后门BC-CPU7异常检出----EE4 轿箱后门BC-CPU8异常检出〈SF-RBC8IJH〉----EE5 后门CAR-ASTTION的CPU异常检出〈SF-RCSIJH〉----EE6 后门控制CPU异常检出----EE7 后门轿箱显示灯的CPU异常检出〈SF-RICIJH〉----EE8 后门轿箱的OPTION-CPU异常检出〈SF-RCZIJH〉--EAE MCP-WDT4次异常检出〈SD-MCPWDE〉。
