管道闭水、注水试验记录表

管道闭水试验和压力试验1、管道闭水试验：根据设计要求每个检查井都必须在其砂浆达到100%设计强度后，检验污水处理构筑物的渗水量是否达到标准要求。

这期间应注意闭水试验必须用清水(切忌用污水)，逐池缓慢地放水试验，发现渗漏点要做好标记。

当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁+2m计；当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头+2m计；当计算出的试验段水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准。

首先将被试验的管段起点及终点检查井的管子两端用钢制堵板堵好，在上游井的管沟边设置一试验水箱，将进水管接至堵板的下侧，下游井内管子的堵板下侧应设泄水管，并挖好排水沟。

管道应严密，并从水箱向管内充水，管道充满水后，浸泡1～2昼夜再进行试验。

量好水位，观察管口接头处是否严密不漏，观察30分钟，测量渗水量应满足规范要求。

闭水试验完成后及时将水排出。

（1）、准备工作：灌水之前首先将检查井内清理干净，以免充水后井内浮渣漂浮水面，影响测试精度。

对于预留孔洞，预埋管口及进出口等都要加以临时封堵，同时还必须严格检查充水及排水闸口，不得有渗漏现象发生，在完成上述工作后再计算出设计水头标高，再依据设计水头与管顶内壁和上游检查井井口标高相比的结果来决定试验水头的选取。

然后即可设置灌水水量观测标尺，用以观察灌水时水量所达到的渗水量。

（2）、灌水：向污水管内灌水宜分三次进行：第一次灌水为设计水量的1/3；第二次灌水至设计水量的2/3；第三次灌水至设计水量。

当试验水头达到规定水头时开始计时，观测管道的渗水量，直至观测结束时，若发生渗漏严重的情况，应不断地向试验管段内补水，保持试验段水头恒定，以便更好地查找渗漏的地方并做标注。

渗水量的观测时间不得小于半小时。

（3）、水位观测：①、灌水时的水位可用水位标尺测定。

②、灌水至设计水位进行渗水量测定时，应采用水位测针测定水位。

表1 闭水试验和水压试验检查的比较表二德国气压法检查的要求3 管道严密性试验的讨论3.1 试验检查的管段长度我国规范规定“试验段应按井距分隔，长度不宜大于1km，带井试验”。

笔者认为:试验检查的管段长度不宜过长，最好是三个井(两段管)敷设完毕后即可进行闭水试验。

这样，试验检查便捷，无需在试验时长距离来回检查;更主要的是施工后可及时进行闭水试验后回填，以避免措施不当引起漂管。

3.2 试验检查时间我国规范规定“污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填前应采用闭水法进行严密性试验。

”回填前进行闭水试验可以直接观察敷设后管道的外观质量，闭水试验时可以直接观察管道渗漏情况和渗漏点。

由于我国幅员辽阔。

各地情况差异较大，尤其是在南方，地下水位较高，加之若遇到雨季，如不及时回填，容易发生漂管，特别是当采用新型的轻质化学建材的管道时。

德国旧的标准也规定在回填前进行试验检查，但新标准规定在回填后进行试验检查。

新标准提出在回填后进行严密性检查，实际上对管材质量和施工质量提出了更严格的要求，另外也是越来越多地采用化学建材管道所要求的。

实际上，施工时为了避免发生漂管，可以在闭水试验前在管道内灌水压重，但这需要事先按下一步进行的闭水试验距离要求分段对预留孔进行封堵;或者如果所采用的管道本身在出厂前和施工前进行过严格的检查，闭水试验前可留出接口，对管体按回填要求进行回填。

3.3 试验水头在我国规范的条文中对试验水头的确定有详细的说明，但实际中为了能够对检查井的严密性进行检查。

宜将水灌至检查井的井口。

在工程实际中(特别是平原地区)如果施工措施得当，或者工程地质条件允许，下游管道埋设深度可达6-8 m，由于一般所采用的管材能够承受0.1 MPa的内压，所以闭水试验时将水灌至检查井顶，不会对管材造成危害。

3.4 预注水的时间我国规范未对注水时间做出严格的规定，因为注水时应从试验段管道最低点开始缓慢注水计起，以保证管道内的空气能够从管道最高点排出;对于吸水性较强的管材，渗水量测试前有足够的浸泡时间是保证试验检查准确性的前提条件。

管道闭水试验记录表
施工单位：试验负责人：
监理单位：设计单位：
建设单位：记录员：
注水试验记录表
句容市圆通市政建设工程有限公司
监理单位：江苏信诚工程管理咨询有限公司
建设单位：句容市市政公用事业服务中心记录员：
设计单位：江苏中森建筑设计有限公司
注水试验记录表
施工单位：句容市圆通市政建设工程有限公司试验负责人：监理单位：江苏信诚工程管理咨询有限公司
建设单位：句容市市政公用事业服务中心记录员：
设计单位：江苏中森建筑设计有限公司。

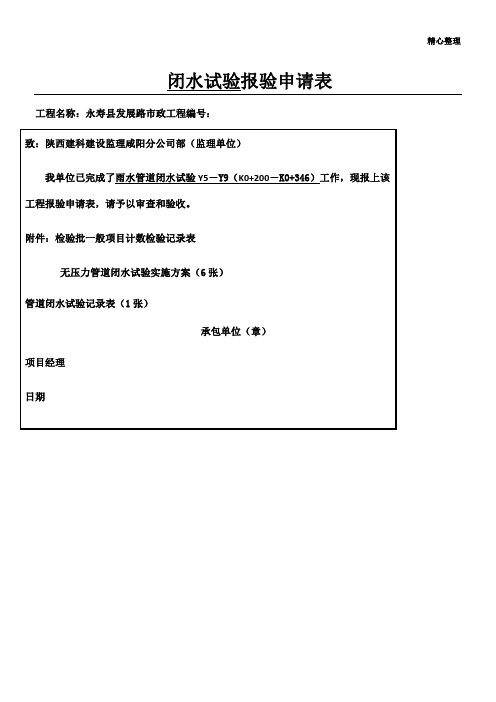

精心整理闭水试验报验申请表工程名称：永寿县发展路市政工程编号：闭水试验方五、闭水试验的方法 (3)六、渗水量的计算 (3)七、验收 (4)九、安全 (4)十、施工注意事项 (5)雨、污水管道工程闭水试验方案一、工程概况1.2.309.885=4.5米人行道280,米；DN400污水管道梯子铁桶期间抽水用；试验用水若干。

三、闭水试验应具备的条件管道闭水试验时，试验管段应具备下列条件：（1）管道及检查井外观质量已检查合格；（2）管道还土且沟槽无积水；（3）全部预留孔洞应封堵不得漏水；（4）管道两端堵板承载力经核算并大于水压力；除预留进出水管外，应封堵坚固不得漏水。

（5）现场三通一平工作已完成，并设置了排水沟。

（6（7（1（21）试验段上游设计水头不超过管顶内壁时，试验水头从试验段管顶内壁加2m计；2）试验段上游设计水头超过管顶内壁时，试验水头以试验段游设计水头加2m计；3）当计算出的试验水头超过上游检查井井口时，试验水头以上游检查井井口为准。

（3）、试验步骤1）将试验段管道两端的口封堵，管堵如用砖砌，必须养护3-4d达到一定强度后，再向闭水段的检查井注水。

2）试验管段灌满水后浸泡时间不小于24h,使管道充分浸透。

3）当试验水头达到规定水头开始计时，观察管道的渗水量，直至观测结束时，应不断向试验管段内补水，保持试验水头恒定。

渗水量的观测时间不得小于30min。

√D i4DiDi（3）、各机电设备应由专人看管，电气必须一机一闸，严格接地、接零和安漏电保护器，水泵和部件检修时必须切断电源，严禁带电作业。

（4）、上下沟槽要用梯子，梯子要坚固放稳（5）、对管道进行水压闭气时，要告诉民工不要敲击管道，以免出现管道爆裂伤人。

（6）在对井内水位进行检测时，上下井注意安全。

九、施工注意事项（1）渗水量试验是对排水管道施工质量总检验的重要环节之一，必须引起足够的重视。

渗水量的合格与否与施工过程中每一工序都有一定关系。

精心整理。

市政管道闭水试验 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT市政管道闭水试验（无压力管道严密性试验）要求1、试验条件对于污水管道，按照市政施工规程要求，必须再回填前做闭水试验。

闭水试验前，施工现场应具备以下条件：1）管道及检查井的外观质量及“量测”检验均已合格；2）管道两端的管堵（砖砌筑）应封堵严密、牢固，下有管堵设置放水管和截门，管堵经核算可以承受压力；3）现场的水源满足闭水需要，不影响其它用水；4）选好排放水的位置，不得影响周围环境。

2、试验程序在具备了闭水条件后，即可进行管道闭水试验。

试验从上游往下游分段进行，上游实验完毕后，可往下游充水，倒段试验以节约用水。

试验各阶段说明如下：1）注水浸泡：闭水试验的水位，应为试验段上游管内顶以上2米，将水灌至接近上由井口高度。

注水过程应检查管堵、管道、井身，无漏水和严重渗水，在侵泡管和井1～2天进行闭水试验；2）闭水试验：将水灌至规定的水位，开始记录，对渗水量的测定时间，不少于30分钟，根据井内水面的下降值计算渗水量，渗水量不超过规定的允许渗水量即为合格。

3）试验渗水量计算：渗水量试验时间30分钟时，每km管道每昼夜渗水量为Q=（48q）＊（1000/L），式中Q---每km管道每d的渗水量 q---闭水管道30分钟的渗水量 L---闭水管段长度当Q≤允许渗水量时，试验即为合格。

参考资料：《市政排水管渠工程质量检验标准》(CJJ 3—90)采用满管闭水试验方法附：给水排水管道工程施工及验收规范（第10、11章）无压力管道严密性试验10.3.1 污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。

10.3.2 试验管段应按井距分隔，长度不宜大于1km，带井试验。

10.3.3 管道闭水试验时，试验管段应符合下列规定：10.3.3.1 管道及检查井外观质量已验收合格；10.3.3.2 管道未回填土且沟槽内无积水；10.3.3.3 全部预留孔应封堵，不得渗水；10.3.3.4 管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。

管道闭水试验操作规程操作规程：管道闭水试验一、试验原理管道闭水试验是为了确定管道系统的质量和可靠性而进行的一种测试方法。

主要原理是利用封闭管道系统，通过施加一定压力向管道注入水，并通过观察压力变化来判断管道是否存在泄漏或其他质量问题。

二、试验前准备1. 确认试验范围及管道设计参数。

2. 清理管道及相关设备，确保管道系统干净。

3. 检查管道及连接件，确保无缺陷或破损。

4. 准备好必要的试验设备，包括压力表、水泵、水箱等。

5. 确保试验现场安全，采取必要的安全措施。

三、试验步骤及操作方法1. 安装压力表：根据试验压力范围选择合适的压力表，并将其安装在管道系统上，确保连接牢固。

2. 准备试验水：将清洁的自来水或准备好的试验水注入水箱中，并通过水泵将水注入管道系统。

3. 开始注水：打开水泵，逐渐向管道系统注水，同时观察压力表的读数。

注水速度应适中，避免过快或过慢。

4. 施加试验压力：当水注满管道系统后，继续注水直至达到试验压力。

根据设计要求确定试验压力，通常为管道系统正常工作压力的1.5倍。

5. 观察及记录压力：维持试验压力，观察压力表的读数。

如果压力表的读数出现波动或下降，则可能存在泄漏，需要检查管道系统。

6. 试验时间：根据设计要求确定试验时间，通常为持续一定时间，如1小时或更长。

在试验过程中，每隔一段时间记录压力表的读数，以便后续分析。

7. 结束试验：试验时间到达后，关闭水泵，等待一段时间，观察压力是否有明显下降。

如果压力表读数保持稳定，则说明管道系统无泄漏。

8. 清理试验设备：试验结束后，将水泵及其他试验设备清洁干净，并妥善存放。

四、安全注意事项1. 操作人员需佩戴防护手套、安全眼镜等必要的个人防护装备。

2. 操作过程中要严格遵守相关安全规定，如防止水泵过载、电源超负荷等。

3. 如果发现压力突然下降或其他异常情况，应立即停止试验，并检查管道系统。

4. 注意防止水浸泡电气设备，确保试验现场安全。

五、试验记录与数据分析1. 应进行详细的试验记录，包括试验时间、注水量、压力变化等信息。

B11
旁站监理记录表
工程名称：东风河路四期道路工程编号：B11－
日期及气候：年月日工程地点：老扬圩路-运河南路
旁站监理的部位或工序：
旁站监理开始时间：旁站监理结束时间：
施工情况：
1、人员组织到岗情况：项目经理□是□否、安全员□是□否、质检员□是□否、施工员□是□否、其他配合人员□是□否
2、管道内注水时间是否已达到24h □是□否
东风河路四期（老扬圩路-运河南路）道路工程
监理情况：
1、管道未回填土且沟槽内无积水□是□否
2、全部预留孔全封堵，不漏水□是□否
3、试验段上游设计水头是否符合要求□是□否
4、管道及检查井外观质量无漏水情况□是□否
5、试验段长度：米
6、管材尺寸及类型：
检查井尺寸及类型
7、允许渗水量： m3/（24h·km）、 L/30min·m、 L
8、现场恒压时间内单个检查井内水位下降量 cm，补水的水量为 L
则实测渗水量： L/min·m
折合成实际渗水量： m3/（24h·km）
9、允许渗水量实际渗水量，试验结果
发现问题：
处理意见：
备注：
承包单位：扬州新纪元公用事业建设有限公司项目经理部：
质检员（签字）：
2013年月日监理单位：扬州创业建设工程监理有限公司项目监理机构：
旁站监理人员（签字）：
2013年月日
江苏省建设厅监制。

闭水法试验应按下列程序进行：1 试验管段灌满水后浸泡时间不应小于24h；2 试验水头应按本规范第10.3.4条的规定确定；3 当试验水头达规定水头时开始计时，观测管道的渗水量，直至观测结束时，应不断地向试验管段内补水，保持试验水头恒定。

渗水量的观测时间不得小于30min；4 实测渗水量应按下式计算：q=W / T·L (B.0.1)式中 q——实测渗水量（L/ (min · m)）；W——补水量(L)；T——实测渗水量观测时间(min)；L——试验管段的长度(m)。

水头是指单位质量的流体所具有的机械能。

用高度表示，常用单位为“米”。

按GB50268-97 《给水排水管道工程施工及验收规范》管道闭水试验应符合下列规定：1 当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；2 当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；3当计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；1、沟槽开挖采用机械开挖沟槽，机械开挖沟槽距槽底至少留20cm用人工清底，严禁超挖、扰动基底原状土。

若发生超挖，须通知监理，由监理人员与质检人员统一处理方法。

沟槽开挖完成后必须经过监理、业主验收合格后方可进行垫层施工。

2、安管平基浇筑后待平基砼强度达到5Mpa以上时才能安管，安管前必须放出管道中心线和复测平基标高，安管时管道两侧用净石子或砼管枕卡牢垫稳，管道坡度必须符合设计标准，严格控制管内底高程，该项的合格率必须达到100%，安管的中心线位移和相邻管内口底错口亦需符合安管的偏差要求；安管后复测标高完全符合规范要求后再进行管座立模和浇筑砼管管座，管座的肩宽和肩高必须符合规范要求，蜂窝麻面面积不得超过1%。

3、管道基础、护管护管砼用溜槽下料，用平板振捣器及插入式振捣器振捣密实，施工要按规范及设计要求控制其宽度和顶面高程。

给水排水管道工程闭水试验按照设计图纸要求及规范《给水排水管道工程施工及验收规范》GB50268-2008规定，污水管道必须经严密性试验合格后方可投入运行。

我单位结合现场情况，根据设计要求，组织进行闭水试验。

1.1闭水试验流程闭水试验流程如下：施工准备→清理检查内壁→封堵预留洞口→注水浸泡→检查外壁及预留洞口渗水情况→验收→缓慢放水1.2试验准备闭水试验前，施工现场应具备以下条件：1.2.1管道及检查井的外观质量及“量测”检验均已合格；1.2.2管道两端的管堵（砖砌筑）应封堵严密、牢固，下游管堵设置放水管和阀门，管堵经核算可以承受相应压力；1.2.3现场的水源满足闭水需要，不影响其它用水；1.2.4选好排放水的位置，不得影响周围环境。

试验前，用1：3水泥砂浆将试验段首尾两井内的上游管口砌24cm厚的砖堵头，并用l：2.5砂浆抹面，将管段封闭严密。

当堵头砌好后，养护3～4d达到一定强度后，方可进行灌水试验。

灌水前，应先对管接口进行外观检查，如抹带有裂缝，脱落等缺陷，以便及时进行修补，以防灌水时发生漏水而影响试验。

灌水时，检查井井边应设临时行人便桥，以保证灌水及检查渗水量等工作时的安全。

严禁站在井壁上口操作，上下沟槽必须设置爬梯、戴上安全帽，并预先对沟壁的土质、支撑等进行检查，如有异常现象应及时排除，以保证闭水试验过程中的安全。

1.3试验程序1.3.1试验规定依据《给水排水管道工程施工及验收规范》GB50268-2008（以下称本规范），管道闭水试验应符合下列规定：闭水试验法应按设计要求和试验方案进行。

1.3.1.1试验管段应按井距分隔，抽样选取，带井试验；1.3.1.2管道及检查井外观质量已验收合格；1.3.1.3管道未回填土且沟槽内无积水；1.3.1.4全部预留孔应封堵，不得渗水；1.3.1.5管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水；1.3.1.6试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m 计；计算出的试验水头小于10m，但已超出上游检查井井口时，试验水头应以试验段上游检查井井口高度为准。

排水管道闭水试验步骤和要点学习排水管道闭水试验这么久，今天来说说关键要点。

首先呢，在做闭水试验之前有一些准备工作要做好哦。

我理解就是得先把试验的管段两端给它用砖砌个封堵啥的，当然这个封堵要牢固一点不然水都漏出去了试验就失败了。

就好像我们小时候玩用水枪打水仗，你得把装水的容器密封好，不然水一下就流光了，哪还能玩呀。

在砌封堵的时候可把我给折腾了会儿呢，怎么才能砌得又快又稳，这我得好好琢磨下，毕竟要是封堵不好可就前功尽弃了。

我总结呢，就是砖缝之间的灰浆要饱满。

然后就开始注水了。

注水管得放到管段的底部，以较慢的速度注入水，这就像是我们给花盆浇水一样，你要是一盆水直接倒下去，好多水都流失到外面了，慢慢倒才能让土充分吸收。

水量得加到设计水头高度才行呢。

这里有个小困惑，怎么精确判断这个设计水头高度？我去查了一下规范才明白些。

咱们要根据不同的管道标准去确定准确的数值，像有的是按照地面到管顶距离计算再加一定数值什么的。

接下来就是闭水时间了，我记得不同管径的管道闭水时间要求不一样，我老是容易混淆。

比如说DN300以内的管道好像至少得闭水30分钟，我得想个办法记住才行。

我想这样记吧，管径小闭水时间就短点，300以内对应30分钟，简单粗暴却是个不错的记忆方法。

在闭水时间里观察水位下降情况也很重要，这时候你得仔细点，如果水位下降太多那管道可能就有渗漏问题了。

对了还有个要点，要测量一下在闭水试验期间蒸发掉的水量，要把这个因素扣除才能准确判断管道是否渗漏。

怎么测蒸发量呢？就可以在附近设置一个同样规格的容器装相同高度的水，在同样的时间内测量这个容器的水量变化就差不多能得出蒸发量的数值了。

水管闭水试验可真是个细活，我还在不断学习当中。

大家可以多参考一些给排水工程的规范手册，像《给水排水管道工程施工及验收规范》之类的，里面有很多标准的数据和操作的详细要求能帮助咱们深入学习。
