管螺纹尺寸对照表全管螺纹尺寸对照表全,是涉及到管道工程常见的一种工具,也是在安装、维护管道设备过程中最常用的一种规格型号。
管螺纹在管道工程中的使用十分重要,分为内螺纹和外螺纹两种。
内螺纹通常在管道连接部分进行固定,而外螺纹则通过旋转连接与其他管道或设备件进行连通。
管螺纹尺寸对照表主要用于管道工程的选择,可用于管件的尺寸检测、校准、安装等相关操作。
由于不同的螺纹尺寸和型号在管道工程中所承受的工作压力不同,因此必须选择适合的螺纹尺寸进行安装,以保证管道的稳定性和安全性。
以下是管螺纹尺寸对照表全,便于工程师们在进行管道安装时有所参考。
一、管螺纹系列尺寸1、英制螺纹系列英制螺纹(Unified Thread Standard,简称UTS)又称美制螺纹,是世界上应用最广泛的标准螺纹之一。
英制螺纹系列的特点是双角度为60度,以便于使用常用的60度加工刀具,其中螺纹角度为55度。
英制螺纹的尺寸包括两个基本要素:螺距和外径。
在通常情况下英制螺纹的螺距为每英寸的线数或根数。
如表1所示(以UNC和UNF为例),英制螺纹系列的螺纹外径小于或等于2英寸时,用六角法就可以拧紧。
而螺纹外径超出2英寸时则一般用周边固定螺栓接头来拧紧。
表1分类|型号|常用规格UNC|粗牙联合螺纹Unified Coarse Thread|#4~4英寸UNF|细牙联合螺纹Unified Fine Thread|#10~4英寸UNEF|极细牙联合螺纹Unified Extra FineThread|#4~1.5英寸UNW|特粗牙联合螺纹Unified National Extreme Thread|1.5~4英寸UNS|特粗牙联合螺纹Unified Special Thread|#10~4英寸UNJ|特紧牙联合螺纹Unified National JetThread|3/8~3英寸2、公制螺纹系列公制螺纹是以公制毫米为单位的螺纹。
其特点是角度为60度,常用于汽车、航空、电子等行业中,具有世界认可的国际标准。
管螺纹尺寸对照表-管螺纹标准表管螺纹尺寸对照表管螺纹标准表在机械制造、管道连接等领域,管螺纹是一种常用的连接方式。
为了确保连接的准确性和密封性,了解管螺纹的尺寸和标准是至关重要的。
下面为您详细介绍管螺纹尺寸对照表以及相关的标准。
管螺纹主要分为两大类:圆柱管螺纹和圆锥管螺纹。
圆柱管螺纹,常见的有 G 螺纹。
G 螺纹的牙型为三角形,牙型角为55 度。
其尺寸规格通常以公称直径和每英寸的牙数来表示。
比如,G1/2 表示公称直径为 1/2 英寸的圆柱管螺纹,每英寸有 14 牙。
圆锥管螺纹又包括 R 螺纹和 NPT 螺纹等。
R 螺纹是英制密封圆锥管螺纹,牙型角为 55 度。
NPT 螺纹是美制一般密封圆锥管螺纹,牙型角为 60 度。
以常见的 R 螺纹为例,R1/2 表示的是公称直径为 1/2 英寸的圆锥管螺纹。
在实际应用中,圆锥管螺纹的尺寸会随着螺纹的位置而有所变化。
比如,在基准平面上,大径、中径和小径的尺寸都有明确的规定。
下面为您列出一份较为常见的管螺纹尺寸对照表:|螺纹类型|公称直径(英寸)|每英寸牙数|大径(mm)|中径(mm)|小径(mm)||||||||| G1/8 | 1/8 | 28 | 9728 | 9147 | 8566 || G1/4 | 1/4 | 19 | 13157 | 12301 | 11445 || G3/8 | 3/8 | 19 | 16662 | 15806 | 14950 || G1/2 | 1/2 | 14 | 20955 | 19793 | 18631 || G3/4 | 3/4 | 14 | 26441 | 25279 | 24117 || G1 | 1 | 11 | 33249 | 31770 | 30291 || R1/8 | 1/8 | 28 | 9728 | 9147 | 8566 || R1/4 | 1/4 | 19 | 13157 | 12301 | 11445 || R3/8 | 3/8 | 19 | 16662 | 15806 | 14950 || R1/2 | 1/2 | 14 | 20955 | 19793 | 18631 || R3/4 | 3/4 | 14 | 26441 | 25279 | 24117 || R1 | 1 | 11 | 33249 | 31770 | 30291 || NPT1/8 | 1/8 | 27 | 10242 | 9489 | 8736 || NPT1/4 | 1/4 | 18 | 13616 | 12487 | 11358 || NPT3/8 | 3/8 | 18 | 17055 | 15926 | 14797 || NPT1/2 | 1/2 | 14 | 21223 | 19772 | 18321 || NPT3/4 | 3/4 | 14 | 26568 | 25117 | 23666 || NPT1 | 1 | 115 | 33228 | 31461 | 29694 |需要注意的是,以上表格中的尺寸数据仅供参考,实际应用中可能会因为制造精度、材料等因素而有所偏差。

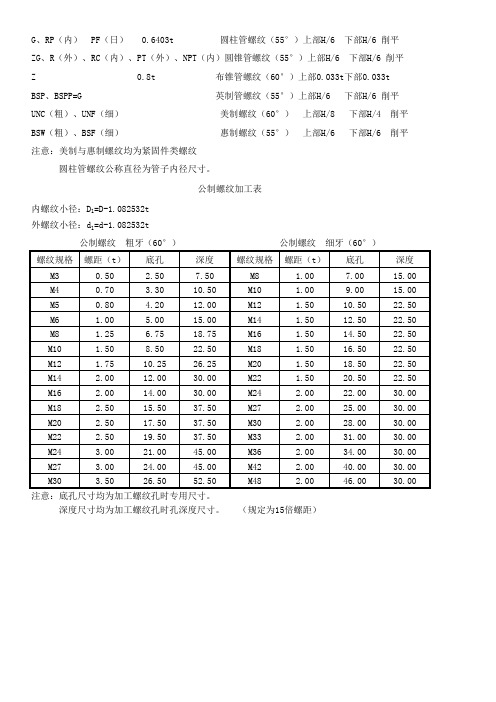

G、RP(内) PF(日) 0.6403t 圆柱管螺纹(55°)上部H/6 下部H/6 削平ZG、R(外)、RC(内)、PT(外)、NPT(内)圆锥管螺纹(55°)上部H/6 下部H/6 削平Z 0.8t 布锥管螺纹(60°)上部0.033t下部0.033t BSP、BSPP=G 英制管螺纹(55°)上部H/6 下部H/6 削平UNC(粗)、UNF(细) 美制螺纹(60°) 上部H/8 下部H/4 削平BSW(粗)、BSF(细) 惠制螺纹(55°) 上部H/6 下部H/6 削平注意:美制与惠制螺纹均为紧固件类螺纹圆柱管螺纹公称直径为管子内径尺寸。
公制螺纹加工表内螺纹小径:D1=D-1.082532t外螺纹小径:d1=d-1.082532t公制螺纹 粗牙(60°)公制螺纹 细牙(60°)深度尺寸均为加工螺纹孔时孔深度尺寸。
(规定为15倍螺距)G 英制圆柱管螺纹(55°)加工一览表小径:d1=d-1.2807tZG 英制锥管螺纹(55°)加工一览表小径:d=d-1.2807t注意:底孔尺寸均为加工螺纹孔时专用尺寸。
深度尺寸均为加工螺纹孔时孔深度尺寸。
(规定为15倍螺距)Z 圆锥管螺纹(布锥管螺纹) (60°)小径:d=d-1.6t美制螺纹(UNC、UNF)参数表(60°)底孔尺寸均为加工螺纹孔时专用尺寸。
深度尺寸均为加工螺纹孔时孔深度尺寸。
(规定为15倍螺距)惠氏螺纹(BSW、BSF)参数表(55°)小径:d1=d-1.280655t注意:in为英寸符号,一英寸等于25.4毫米。
底孔尺寸均为加工螺纹孔时专用尺寸。
深度尺寸均为加工螺纹孔时光孔深度尺寸。
(规定为15倍螺距)惠氏螺纹为紧固件螺纹。
公称直径为螺纹大径。

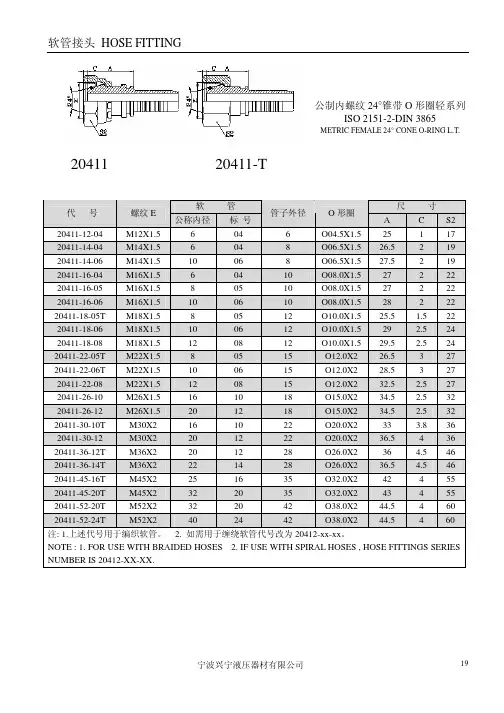

公制内螺纹24°锥带O 形圈轻系列ISO 2151-2-DIN 3865METRIC FEMALE 24° CONE O-RING L.T.20411 20411-T软 管 尺 寸 代 号 螺纹E 公称内径标 号 管子外径O 形圈 A C S2 20411-12-04 M12X1.5 6 04 6 O04.5X1.5 25 1 17 20411-14-04 M14X1.5 6 04 8 O06.5X1.5 26.5 2 19 20411-14-06 M14X1.5 10 06 8 O06.5X1.5 27.5 2 19 20411-16-04 M16X1.5 6 04 10 O08.0X1.5 27 2 22 20411-16-05 M16X1.5 8 05 10 O08.0X1.5 27 2 22 20411-16-06 M16X1.5 10 06 10 O08.0X1.5 28 2 22 20411-18-05T M18X1.5 8 05 12 O10.0X1.5 25.5 1.5 22 20411-18-06 M18X1.5 10 06 12 O10.0X1.5 29 2.5 24 20411-18-08 M18X1.5 12 08 12 O10.0X1.5 29.5 2.5 24 20411-22-05T M22X1.5 8 05 15 O12.0X2 26.5 3 27 20411-22-06T M22X1.5 10 06 15 O12.0X2 28.5 3 27 20411-22-08 M22X1.5 12 08 15 O12.0X2 32.5 2.5 27 20411-26-10 M26X1.5 16 10 18 O15.0X2 34.5 2.5 32 20411-26-12 M26X1.5 20 12 18 O15.0X2 34.5 2.5 32 20411-30-10T M30X2 16 10 22 O20.0X2 33 3.8 36 20411-30-12 M30X2 20 12 22 O20.0X2 36.5 4 36 20411-36-12T M36X2 20 12 28 O26.0X2 36 4.5 46 20411-36-14T M36X2 22 14 28 O26.0X2 36.5 4.5 46 20411-45-16T M45X2 25 16 35 O32.0X2 42 4 55 20411-45-20T M45X2 32 20 35 O32.0X2 43 4 55 20411-52-20T M52X2 32 20 42 O38.0X2 44.5 4 60 20411-52-24TM52X2402442O38.0X244.5460注: 1.上述代号用于编织软管。
管螺纹尺寸对照表(全)管螺纹尺寸对照表管螺纹是管道连接中最为常见的一种连接方式,用于连接管道和阀门、法兰等连接件。
管螺纹的尺寸对照表是指不同材质、不同规格的管螺纹的尺寸规格标准,是管螺纹连接时必要的参考。
下面是管螺纹尺寸对照表,供大家参考:1.螺纹尺寸(英寸)1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 411.5 18 18 14 14 11.5 11.5 11.5 11.527 27 27 18 18 14 14 11.5 11.5 11.5Close NPT 21.56 21.56 17.53 17.53 13.71 13.46 13.01 12.57 12.07 12.062.螺纹尺寸(mm)6 8 10 15 20 25 32 40 50 65 80 100G1/8 G1/4 G3/8 G1/2 G3/4 G1 G1-1/4 G1-1/2 G2 G2-1/2 G3 G4 9.728 13.157 16.662 20.995 26.441 33.249 41.91 47.803 60.263 76.108 89.892 114.310 13.5 16.9 21.34 26.67 33.4 42.2 48.3 60.3 76.3 90.2 114.3Rc1/8 Rc1/4 Rc3/8 Rc1/2 Rc3/4 Rc1 Rc1-1/4 Rc1-1/2 Rc2 Rc2-1/2 Rc3 Rc49.728 13.157 16.662 20.995 26.441 33.249 41.91 47.803 60.263 76.108 89.892 114.33.螺纹尺寸(牙距和牙深)英寸(mm) 牙距P(mm) 牙深h(mm)1/8(3.18mm) 0.907 2.7881/4(6.35mm) 0.722 3.1753/8(9.53mm) 0.656 3.5611/2(12.7mm) 0.518 3.9693/4(19.05mm) 0.518 5.3801(25.4mm) 0.410 6.3491-1/4(31.75mm) 0.410 7.1371-1/2(38.1mm) 0.354 7.6202(50.8mm) 0.322 9.5252-1/2(63.5mm) 0.262 10.9223(76.2mm) 0.262 12.3034(101.6mm) 0.209 15.494管螺纹尺寸对照表还有很多,上述只是其中一些常见的尺寸,不同行业对管螺纹的要求也有所不同,因此选购管螺纹连接件时需要根据具体情况来选择对应的管螺纹尺寸和材质。
管螺纹内外径尺寸对照表管螺纹内外径尺寸对照表是在机械加工、制造和安装方面常见的工具。
该表列出了一系列标准外螺纹管的内径和外径的尺寸,供用户参考和比较。
以下是管螺纹内外径尺寸对照表的详细信息:管螺纹内外径尺寸对照表管螺纹名称内径尺寸3/8英寸内螺纹管(thread) 5/16英寸1/2英寸内螺纹管(thread) 7/16英寸5/8英寸内螺纹管(thread) 1/2英寸3/4英寸内螺纹管(thread) 5/8英寸7/8英寸内螺纹管(thread) 3/4英寸1英寸内螺纹管(thread) 7/8英寸1-1/4英寸内螺纹管(thread) 1-1/8英寸1-1/2英寸内螺纹管(thread) 1-3/8英寸2英寸内螺纹管(thread) 1-3/4英寸2-1/2英寸内螺纹管(thread) 2-1/4英寸3英寸内螺纹管(thread) 2-5/8英寸4英寸内螺纹管(thread) 3-5/8英寸管螺纹名称外径尺寸3/8英寸内螺纹管(thread) 5/8英寸1/2英寸内螺纹管(thread) 3/4英寸5/8英寸内螺纹管(thread) 7/8英寸3/4英寸内螺纹管(thread) 1-1/16英寸7/8英寸内螺纹管(thread) 1-3/16英寸1英寸内螺纹管(thread) 1-3/8英寸1-1/4英寸内螺纹管(thread) 1-11/16英寸1-1/2英寸内螺纹管(thread) 1-15/16英寸2英寸内螺纹管(thread) 2-7/16英寸2-1/2英寸内螺纹管(thread) 2-15/16英寸3英寸内螺纹管(thread) 3-1/2英寸4英寸内螺纹管(thread) 4-1/2英寸管螺纹内外径尺寸对照表的使用可以帮助用户在选择管螺纹规格时更加方便和准确。
用户可以根据具体需求来选择合适的内外径尺寸,从而避免管螺纹规格不符造成的错误。
此外,在加工和制造过程中,根据这些尺寸可以对管螺纹的制造和加工进行控制和检验,确保管螺纹质量符合标准要求,能够满足使用需求。
管螺紋尺寸对照表全管螺纹尺寸对照表全螺纹是一种常用的连接方式,广泛应用于机械设备和工程结构中。
在进行螺纹加工时,精确的尺寸对照表是必不可少的工具。
本文将介绍一份全面的管螺纹尺寸对照表,供读者参考和使用。
螺纹的尺寸对照表通常包括管螺纹的外径、内径、螺距等关键参数。
以下是一份典型的管螺纹尺寸对照表:管螺纹类型外径内径螺距G1/8 9.728 8.565 28G1/4 13.157 11.445 19G3/8 16.662 14.950 19G1/2 20.955 19.243 14G3/4 26.441 24.729 14G1 33.249 31.537 11.5G1 1/4 41.910 40.198 11.5G1 1/2 47.803 46.091 11.5G2 59.614 57.902 11.5上述管螺纹尺寸对照表中的单位为毫米。
管螺纹的外径指的是螺纹的最大直径,内径指的是螺纹的最小直径,螺距则表示每个螺纹之间的距离。
在实际应用中,选择适当的螺纹尺寸对照表非常重要。
首先,要根据具体的需求和要求选择合适的管螺纹类型。
不同的尺寸对应不同的连接需求,因此需要根据具体情况来确定。
其次,要正确理解和使用尺寸对照表中的参数。
对于外径、内径和螺距等参数,都需要准确理解其含义,并进行对应的测量和加工。
最后,还需要根据实际需求进行验证和检查,以确保螺纹的质量和连接的性能。
除了上述管螺纹尺寸对照表外,还有其他不同标准和类型的螺纹,如英制螺纹、公制螺纹等。
各个标准和类型的螺纹都有相应的尺寸对照表,读者可以根据具体需求进行选择和使用。
总结一下,管螺纹尺寸对照表是进行螺纹加工和连接的重要参考工具。
本文介绍了一份全面的管螺纹尺寸对照表,读者可以根据具体需求选择适当的螺纹类型和尺寸进行使用。
在实际应用中,还需要正确理解和使用尺寸对照表中的参数,并进行验证和检查,以确保螺纹连接的质量和性能。
希望本文对读者在管螺纹加工中的工作有所帮助。

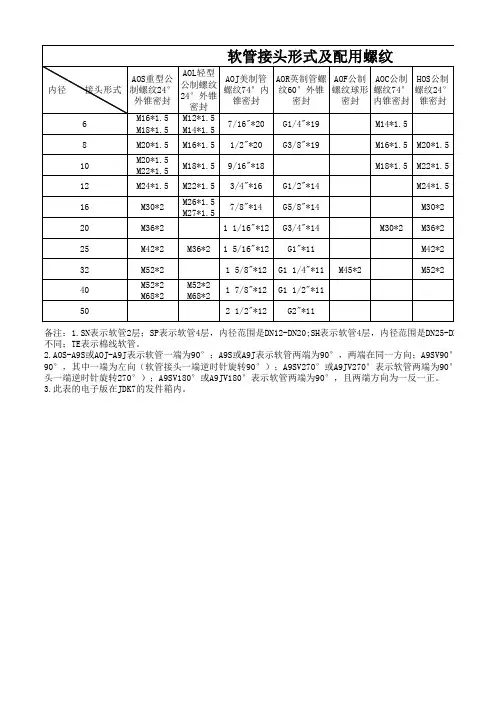

螺纹基本尺寸及公差浙江苏强格液压有限公司质量作业文件产品代号规则Q/SQ-G8.4-031 过渡接头编号规则1.1 直通过渡接头编号规则直通过渡接头型号左端标号右端标号直通过渡接头型号中的第一位为数字,表示两端内外螺纹的组合情况;第二、三位为字母,分别表示左右端的结构型式,当左右端结构型式相同时,则使用一位字母,当左右端标号相同时,也使用一组标号。
1.1.1 型号中的第一位数字的含义如下表1 外螺纹/外螺纹 6 过板接头(右端过板)1 法兰/对接式焊接头 7 固定内螺纹/固定内螺纹(无螺母或插入焊)2 外螺纹/活动内螺纹(活动螺母) 8 锁母3 活动内螺纹/活动内螺纹 9 内螺纹堵头4 外螺纹堵头.堵板5 外螺纹/固定内螺纹5 外螺纹/较短焊接管1.1.2 型号中第二、三位字母的含义如下表A 英管螺纹球面 M 公制60?锥面或六角端面组合垫密封B 英管螺纹60?锥面或六角端面组合垫密封 N 美制布锥管C 公制24?轻系列 O 美制SAE O-Ring BOSSD 公制24?重系列 P 美制SAE 90?E 公制平面带O形圈 Q 公制74?F 美制ORFS平面 S 日式英管螺纹60?外锥G 英管螺纹平面、O-Ring密封 T 英锥管螺纹H 公制六角端面O-Ring密封 U NPSMI 710xx系列国标公制铰接体 W 焊接管J 美制JIC 74? X 表示与软管相连用卡环固定K 公制螺纹60?外锥(小松) Y 矿用接头(SAE标准)L 公制组合垫圈密封 Z BSP平面用组合垫密封1Q/SQ-G8.4-031.1.3 左右端标号根据左右端头部的螺纹或尺寸大小定,如下表:英管G1/8” G1/4” G3/8” G1/2” G5/8” G3/4” G1.1/4” G1.1/2” --G1”x11 G2”x11 螺纹 x28 x19 x19 x14 x14 x14 x11 x11 英锥管R1/8”R1/4” R3/8” R1/2” R3/4” R1.1/4” R1.1/2” -- -- R1”x11 R2”x11 螺纹x28 x19 x19 x14 x14 x11 x11 布锥管Z1/8” Z1/4” Z3/8” Z1/2” Z3/4”Z1.1/4” Z1.1/2” Z2” -- Z1”x11.5 螺纹 x27 x18 x18 x14 x14 x11.5 x11.5 x11.5 美制JIC 7/16” 1/2” 9/16” 3/4” 7/8” 1.1/16” 1.5/16” 1.5/8”1.7/8”2.1/2” -- 螺纹 x20 x20 x18 x16 x14 x12 x12 x12 x12 x12 美制ORFS9/16” 11/16” 13/16” 1” 1.3/16” 1.7/16” 1.11/16” 2” -- -- -- 螺纹 x18 x16 x16 x14 x12 x12 x12 x12 美制SAE5/8” 1.1/16” 螺纹 x18 x14 法兰1/2“ 5/8“ 3/4“ 1“ 1.1/4“ 1.1/2“ 2“ 插装式 04 06 08 12 16 20 24 32 标号 02 04 05 06 08 10 12 16 20 24 32 注:公制螺纹的标号按螺纹外径,卡套式直管的标号按直管外径。
CONDUIT公制螺纹管接头CONNECTOR WITH METRIC THREAD nominalPMA接头螺纹推荐扭矩/ Recommended torques for the PMA connector thread 对带螺纹孔的开口/ For threaded bore holes带螺母/ With lock nuts* 螺纹组合:金属+金属/ Thread combination: metal + metal** 螺纹组合:金属+聚酰胺或聚酰胺+聚酰胺/ Thread combination: metal + polyamide or polyamide + polyamide 注意:以上数据为近似值。
在实际应用中请考虑螺纹的影响。
The dates are approximate values. At application please take into account the influence of the counter-thread. 接头带消除应力设计/ Connector to achieve strain relief当设计和指定安装两个连接点时,以下尺寸应要计算在内。
在每个管接头内的插入长度要额外计算,请参照下表。
The following dimensions have to be taken into account if designing and specifying a certain length between two connecting points. The push-in length have to be additionally considered for each connector as mentioned below.如不正确安装,将不能达到指定IP 防水防尘等级。
【精选】螺纹接头内径与软管内径对照表公制螺纹接头内径与软管内径对照表Comparison table for inside diameter, connector withmetric threads to inside diameter, conduits软管CONDUIT公制螺纹管接头CONNECTOR WITH METRIC THREAD标称内径nominalwidthNW内径Inside ønominal螺纹规格Threadsize内径Insidediametermm (nom.) ID标准standard公制metric金属螺纹metal thread聚酰胺螺纹polyamide thread 0710 6.2 M10 - - 1012 9.6 M12 5.7 8.0 1012 9.6 M16 - 11.0 1216 12.0 M16 9.7 11.0 1720 16.2 M20 13.7 14.6 2325 22.6 M25 18.6 19.0 2932 29.0 M32 25.7 26.03640 36.5 M40 33.4 32.0 4850 47.5 M50 42.7 42.0 4850 47.5 M63 54.0 53.0PG 螺纹接头内径与软管内径对照表Comparison table for inside diameter, connector withPG threads to inside diameter, conduits软管CONDUITPG制螺纹管接头CONNECTOR WITH PG THREAD标称内径nominalwidth NW内径Inside ønominal螺纹规格内径Insidediametermm (nom.) ID标准standard 公制metricThreadsize金属螺纹metal thread聚酰胺螺纹polyamidethread0710 6.2 PG07 - 8.0 1012 9.6 PG09 9.5 10.0 12 16 12.0 PG11 12.5 13.0 - - - PG13.5 14.5 14.5 17 20 16.2 PG16 16.5 17.5 23 25 22.6 PG21 22.5 22.5 2932 29.0 PG29 30.5 30.5 3640 36.5 PG36 40.5 37.5 -- - PG42 - 48.0 4850 47.5 PG48 52.0 50.0适用于PMA接头扭矩Torques for PMA connectorPMA接头螺纹推荐扭矩/ Recommended torques for the PMA connector thread对带螺纹孔的开口/ For threaded bore holes带螺母/ With lock nuts* 螺纹组合:金属+金属/ Thread combination: metal + metal** 螺纹组合:金属+聚酰胺或聚酰胺+聚酰胺/ Thread combination: metal + polyamide or polyamide + polyamide注意:以上数据为近似值。
公制螺纹接头内径与软管内径对照表公制螺纹接头内径与软管内径对照表
Comparison table for inside diameter, connector with
metric threads to inside diameter, conduits
公制螺纹管接头软管CONDUIT CONNECTOR WITH METRIC THREAD
标称内径 nominal 内径 Inside diameter width mm (nom.) ID 内径螺纹规格NW Inside ø nominal Thread size 标准金属螺纹聚酰胺螺纹公制metric standard metal thread polyamide thread
- 07 10 6.2 M10 -
5.7 10 12 9.6 M12 8.0
- 10 12 9.6 M16 11.0
9.7 12 16 12.0 M16 11.0
13.7 17 20 16.2 M20 14.6
18.6 23 25 22.6 M25 19.0
25.7 29 32 29.0 M32 26.0
33.4 36 40 36.5 M40 32.0
42.7 48 50 47.5 M50 42.0
54.0 48 50 47.5 M63 53.0
PG 螺纹接头内径与软管内径对照表
Comparison table for inside diameter, connector with
PG threads to inside diameter, conduits
PG制螺纹管接头软管CONDUIT CONNECTOR WITH PG THREAD
标称内径nominal width 内径 Inside diameter
mm (nom.) ID NW 内径螺纹规格
Inside ø nominal Thread size 金属螺纹metal 标准聚酰胺螺纹公制metric thread standard polyamide thread
- 07 10 6.2 PG07 8.0
9.5 10 12 9.6 PG09 10.0
12.5 12 16 12.0 PG11 13.0
14.5 - - - PG13.5 14.5
16.5 17 20 16.2 PG16 17.5
22.5 23 25 22.6 PG21 22.5
30.5 29 32 29.0 PG29 30.5
40.5 36 40 36.5 PG36 37.5
- - - - PG42 48.0
52.0 48 50 47.5 PG48 50.0
适用于PMA接头扭矩
Torques for PMA connector
PMA 接头螺纹推荐扭矩 / Recommended torques for the PMA connector thread 对带螺纹孔的开口 / For threaded bore holes
带螺母 / With lock nuts
* 螺纹组合:金属,金属 / Thread combination: metal + metal
** 螺纹组合:金属,聚酰胺或聚酰胺,聚酰胺 / Thread combination: metal + polyamide or polyamide + polyamide
注意:以上数据为近似值。
在实际应用中请考虑螺纹的影响。
The dates are approximate values. At application please take into account the influence of the counter-thread.
接头带消除应力设计 / Connector to achieve strain relief
当设计和指定安装两个连接点时,以下尺寸应要计算在内。
在每个管接头内的插入长度要额外计算,请参照下表。
The following dimensions have to be taken into account if designing and specifying a certain length between two connecting points. The push-in length have to be additionally considered for each connector as mentioned below.
如不正确安装,将不能达到指定IP 防水防尘等级。
Straight cut with PMA Cutting tool 使用PMACUT 剪切工具剪切软1. PMACUT, 90o to the conduit axis. 管,剪切面与软管轴心垂直。
The retaining clip is pre-mounted. 管卡已预先安装,推入时轻微转Push
in with a slight twist until the 2. 动直至不能推入为止。
stop.
Pull back slightly to ensure the 3. 轻微回拉软管,确保锁紧。
locking mechanism is fully engaged.
Recommendation for applications
under vibrations or similar: 在振动或相似情况下的应用建
Protect threads with commercial 4. 议:为保护螺纹最好使用密封胶
adhesive or seal compound (e.g. 或黏合剂。
(如:Loctite)
Loctite).
Do not bend off the PMAFLEX 安装管接头的软管部分不要弯conduit
directly after the connector. If 5. 曲,如果定位请使用管夹或其他necessary destine the direction with 支撑。
a system support or similar.
For safety reasons: To re-open a 为安全起见: 需用螺丝刀才能6. screwdriver has to be used. 开启管夹。
使用PMACUT 剪切工具剪切软管,剪切面与软管轴心垂直。
Straight cut with PMA Cutting tool 1. PMACUT, 90o to the conduit axis.
Conduit – Seal Cap – Connector - 软管,密封套,管接头管夹,O 2. Oval Clip – Flat Gasket or O-ring 型环或垫圈
Push seal cap onto end of conduit to
achieve an ingress protection up to 将密封套安装于软管末端,根
IP68 according to IEC 529 / EN 3. 据IEC529/EN60529 标准,防
60529. 护等级可达IP68 。
For ease of installation moisten seal 为安装方便,密封套可使用水4. cap with water or lubricant. 或润滑剂来润滑。
Push conduit with seal cap with slight twist fully into connector. (For 将带密封套的软管完全推进接
safety reasons, retaining clip will not fit if 5. 头。
(如果密封套没有完全安装
seal cap is not fully installed.) 好,管卡将不能安装)
Push in the Retaining Oval Clip until
the barbed hooks are optimal set. 推进管卡直至完全配合。
(确保(Ensure that the opening slot of the retaining 6. 管卡缺口部位在软管侧) clip is on conduit side)
Recommendation for applications under vibrations or similar: 在振动或相似情况下的应用建
Protect threads with commercial 7. 议:为保护螺纹最好使用密封胶
adhesive or seal compound (e.g. 或黏合剂。
(如:Loctite)
Loctite).
Do not bend off the PMAFLEX conduit directly after the fitting. If 安装接头的软管部分不要弯曲,
necessary destine the direction with 8. 如果定位请使用管夹或其他支
a system support or similar. 撑。
For safety reasons: To re-open a 为安全起见: 需用螺丝刀才能9. screwdriver has to be used. 开启管夹。
