大型建筑地下汽车库通风与排烟系统设计发布时间：2021-11-03T02:19:22.017Z 来源：《工程建设标准化》2021年8月第15期作者：李纪超周俊朋[导读] 近几年，随着经济建设及人民生活质量的提升，汽车数量逐渐增加李纪超周俊朋西安西港房地产开发（集团）有限公司陕西西安 710026摘要：近几年，随着经济建设及人民生活质量的提升，汽车数量逐渐增加，为提升逐渐削减的城市土地资源使用率，许多工程均配置创建地下车库。
本文对大型建筑地下汽车库通风与排烟系统设计进行分析，以供参考。
关键词：地下汽车库；通风排烟；设计引言大型建筑地下车库大多处于一种半封闭的状态，导致室内空气流通的质量比较差，而且其中会产生许多的CO2、HCL等物质，而且在这样的空间中，烟气多，会危害到人们的身体健康。
同时，在实际工作的时候，由于整个结构的功能比较复杂，就应该秉承着合理化的设计原则，将通风需求和火灾等因素考虑在内，以取得一个满意的设计效果。
1住宅地下车库设计优化的意义住宅地下车库成本一般占项目总建安成本的20%~30%，在满足社会需求、保证功能合理的使用要求下对住宅地下车库优化设计具有重要的经济意义。
通过合理规划布局、严控单位停车位面积指标、减少无效结构成本投入、合理布局设备的方式可以很好地控制车库单方造价。
对住宅地下车库进行优化设计，使地下车库既满足用户与政府报建需求又能最大限度节约成本显得尤为重要。
2地下停车库问题分析①地下车库中存在不同程度的无效面积，既未规划车位也未规划其他设施，面积浪费现象严重。
②地下车库负二层存在净高过高的情况，从优化设计的角度来看，由于负二层并无商业规划，因此可以将层高适当降低达到减少造价的目的。
③坡道转弯半径过小，对驾驶者的水平有较大考验。
④布置剪力墙时未考虑到停车位数量的规划，造成部分停车位不是标准停车位，只能停放一些小型车辆。
⑤受到风管机和电气桥等设备的影响，地下车库部分位置的净高不够，管道下方净高只有1.8m，小于规范规定的2.0m，造成一些大型SUV难以进入车位。
针对地下汽车库的排风与排烟系统设计中遇到的几个问题加以探讨分析。
1 设计依据对高层建筑的地下室防排烟设计，首先应明确根据其使用功能不同，应遵循不同的设计规范。
作为高层建筑地下停车库，设计时应该遵循《高层民用建筑设计防火规范》（以下简称《高规》）。
但《高规》第4.1.8条已明确指出:“设于高层建筑内的地下停车库，其设计应符合现行国家标准《汽车库设计防火规范》的规定”。
1997年10月5日国家技术监督局与建设部联合发布的《汽车库、修车库、停车场设计防火规范》（以下简称《新库规》）的总则第 1.0.2条的条文说明中明确指出，该规范适用于“高层民用建筑所属的汽车库和人防的地下停车库”。
所以高层建筑的地下车库设计当然包括通风排烟设计，只能以《新库规》为依据。
而不能以《高规》为依据。
而高层建筑的地下室不用于做地下停车库的如超市、仓库，则一定要以《高规》为依据。
2 《高规》与《新库规》在防烟分区及排烟量的变化地下停车库对一、二级耐火等级的建筑，其防火分区最大允许面积为2000m2，而《高规》的地下室防火分区规定为500m2。
由于防烟分区不能跨越防火分区，所以地下停车库的防烟分区最大建筑面积也可达2000m2，而《高规》只是500m2。
《新库规》在采暖通风和排烟一章里规定：面积超过2000m2的地下汽车库应设置机械排烟系统，每个防烟分区的建筑面积不宜超过2000m2，且防烟分区不应跨越防火分区。
那么以2000m2为分界，低于2000m2的车库可只设置通风系统，如果是半地下室或者可以开窗的地下车库，开窗面积满足自然通风的要求时（可开启面积不小于建筑面积的2%），就可以考虑仅采用自然通风系统否则应设置机械通风系统;超过2000m2的车库就必需设置机械排烟系统，而且一个防火分区划分成两个以上的防烟分区。
按《新库规》第8.2.4条“排烟风机的排烟量应按换气次数不小于6次/时计算”的规定，一个2000m2的地下停车库，层高假定3m，排烟量为2000×3×6=36000m3/h；而按《高规》2000m2要划为4个防火分区，假设设置一个排烟系统，至少负担两个防烟分区风量，则其排烟量为500×120=60000m3/h。
地下汽车库排烟系统及通风系统设计要点分析摘要：本文作者结合实际工作经验，对地下车库排烟系统及通风系统设计的要点进行了分析介绍，供大家参考。
关键词：地下车库；排烟系统；通风系统；设计要点；分析地下汽车库在现代建筑中，变得越来越普遍，包含着消防水池，水泵房，配电室，变电站，换热站，锅炉房等等关乎小区建筑“心脏”的重要“房间”，还有车库顶下各种设备，电气管线，现就其中防排烟系统的设计，就一些大家都都关心的问题，给出自己的理解，抛砖引玉，和大家共同提高，把车库的防排烟系统设计好。
第一，风井位置选择，一般选在以楼梯间为一侧，做管道井，做成和墙一样，在外面看到的是一面墙，风井升到车库地面上以后，可以背靠着楼梯间的地面部分外墙，不至于被风刮倾斜。
这里需要注意的是，不能违反《建筑防火设计规范》GB50013-2006,9.4.7条：“机械加压送风防烟系统和排烟补风系统的室外进风口宜布置在室外排烟口的下方，且高度不宜小于3.0 m；当水平布置时，水平距离不宜小于10m。
”对于这一条，排烟井选择一个楼梯间设，补风井在另一个楼梯间设置是比较科学的，在同一个楼梯间两边，即设置送风井又设置排烟井，水平距离难以达到规范要求不宜小于10m,在实际工程中宜尽量避免。
第二，送风，排风系统及补风，排烟系统选择：1.经过比较，选用排烟及排风系统风机共用，风管共用，风口共用控制简单，系统简单。
排烟及排风均按照不小于6次/小时的换气量考虑，车库层高小于6m 时，均按照3m高度计算换气体积，计算出来排烟量及排风量相同，风口可选用单层百叶风口，上部排烟及排风，之所以可以上部排烟，是因为，传统“从下部排风的目的是排除含铅汽油中的含铅气体，铅的比重大，沉积在下部，考虑到今后使用的汽油中不会含铅，同时汽车库一般层高较矮，在汽车行驶的扰动下，室内有害气体的可能性较小。
”详见《暖通空调工程设计方法与系统分析》一书8.6“地下汽车库的排烟设计”一节的描述。
高层建筑地下汽车库通风与排烟的特点与系统设计摘要：近些年,随着城市汽车数量的迅速增长，为了有效解决汽车的停放问题，我国当前的很多高层建筑都特意设置了地下汽车库，地下汽车库由于对安全的需求比较高，所以如何通过地下汽车库通风排烟系统的合理设计来提高地下汽车库的安全性具有非常重要的意义。
本文从高层建筑地下汽车库通风排烟系统的概述谈起，然后详细分析了高层建筑地下汽车库通风排烟系统的特点，最后就高层建筑地下汽车库通风排烟系统的设计进行了详细的说明。
关键词：高层建筑地下汽车库通风排烟系统特点设计1 高层建筑地下汽车库通风排烟系统概述1.1 高层建筑地下汽车库通风排烟系统的划分说明按照我国相关行业的规定，用作地下汽车库的高层建筑的防空地下室，其防火以及通风排烟系统的设计要按照GB50067-97中《汽车库、修车库、停车场设计防火规范》，以下简称《库规》中的有关规定进行。
对于设置通风排烟系统的高层建筑地下汽车库，按《库规》的相关规定，其每个通风排烟分区的建筑面积应控制在2000平方米的范围内，且通风排烟分区不得与防火分区重合。
鉴于此，高层建筑地下汽车库通风排烟系统就可以按照通风排烟的分区设置进行有效的划分，这样的划分方式不仅有利于通风系统与排烟系统的合二为一，同时还可以很好的将通风、排烟风管按防护单元设置成独立的系统。
1.2 高层建筑地下汽车库通风排烟系统的分类就当前高层建筑地下汽车库通风排烟系统的设计现状来看，当前常用的高层建筑地下汽车库通风排烟系统主要包括如下两种不同的分类情况：第一、通风排烟共用的通风排烟系统。
对于此类的通风排烟系统的风机所采用的阀门必须是具有链锁功能的防火阀，这种通风排烟共用的通风排烟系统可以省掉一个报警系统控制模块。
该系统的缺点就是由于采用的防火阀多处于开启状态，一旦发生火灾而导致电器、机械故障后就不能实现通风排烟系统的正常运行，这是通风排烟共用的通风排烟系统在设计时必须要克服的一个问题。

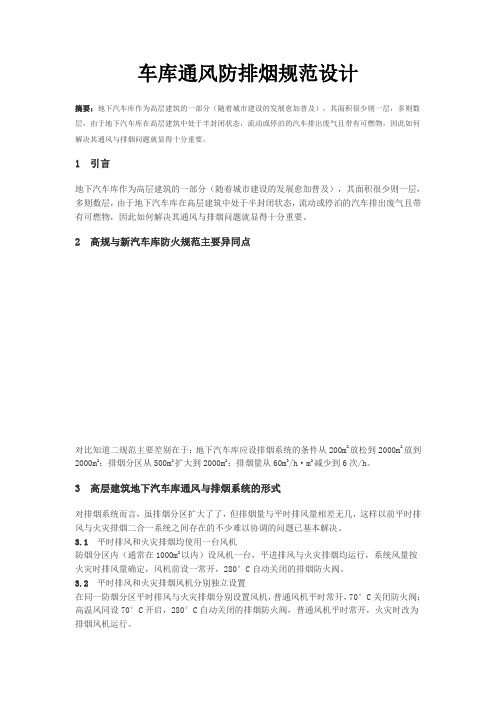

车库通风防排烟规范设计摘要：地下汽车库作为高层建筑的一部分（随着城市建设的发展愈加普及），其面积很少则一层，多则数层，由于地下汽车库在高层建筑中处于半封闭状态，流动或停泊的汽车排出废气且带有可燃物，因此如何解决其通风与排烟问题就显得十分重要。
1 引言地下汽车库作为高层建筑的一部分（随着城市建设的发展愈加普及），其面积很少则一层，多则数层，由于地下汽车库在高层建筑中处于半封闭状态，流动或停泊的汽车排出废气且带有可燃物，因此如何解决其通风与排烟问题就显得十分重要。
2 高规与新汽车库防火规范主要异同点对比知道二规范主要差别在于：地下汽车库应设排烟系统的条件从200m2放松到2000m2放到2000m2；排烟分区从500m2扩大到2000m2；排烟量从60m3/h·m2减少到6次/h。
3 高层建筑地下汽车库通风与排烟系统的形式对排烟系统而言，虽排烟分区扩大了了，但排烟量与平时排风量相差无几，这样以前平时排风与火灾排烟二合一系统之间存在的不少难以协调的问题已基本解决。
3.1平时排风和火灾排烟均使用一台风机防烟分区内（通常在1000m2以内）设风机一台，平进排风与火灾排烟均运行，系统风量按火灾时排风量确定，风机前设一常开，280°C自动关闭的排烟防火阀。
3.2平时排风和火灾排烟风机分别独立设置在同一防烟分区平时排风与火灾排烟分别设置风机，普通风机平时常开，70°C关闭防火阀；高温风同设70°C开启，280°C自动关闭的排烟防火阀，普通风机平时常开，火灾时改为排烟风机运行。
3.3采用双速风机，平时排风低速运行，火灾排烟高速运行。
这种系统形式主要适用于排风量与排烟量悬殊的车库（如车库平面特殊，层高大，汽车出入库频度低，每辆汽车占面积特别大），今后出现频率可能已不太高。
4 新汽车库防火规范引发的思考和设计中应注意的问题4.1新汽车库防火规范规定排烟量按换气次数确定，其值虽与汽车库排风量相近，但它们目的却不一样。
车库排风工程方案一、项目概述车库是停放汽车的场所，通常会有一定的废气和尾气排放，为了保障车库内空气的质量和员工的健康，车库排风系统是必不可少的。
本工程将对车库排风系统进行设计和施工，以满足车库内的通风和排气需求。
二、系统结构1.排风口：排风口将设置在车库的顶部，以便排出车库内的废气和尾气。
排风口的位置将根据车库的布局和空气流动情况进行合理设置。
2.风机及管道：在排风口的上方将设置风机，通过管道将车库内的废气和尾气吸出并排放到室外。
风机的型号和数量将根据车库的面积和排风需求进行选型。
3.控制系统：排风系统将配备自动控制系统，可以根据车库内的空气质量和温度自动调节排风量和风机运行状态，确保排风系统的稳定运行和能效。
三、设计原则1.能效：设计能够有效地排出车库内的废气和尾气，保障车库内的空气质量，同时尽可能节约能源和降低运行成本。
2.安全：排风系统的设计和施工需要符合相关的安全标准和规范，确保运行过程中不会对车库内的人员和设备造成任何危害。
3.稳定性：排风系统需要保证持续稳定地运行，不受外界条件的影响，保障车库的正常运行和员工的健康。
四、施工方案1.检测测量：在施工前需要检测车库内的废气和尾气的排放情况，了解排风系统的设计需求和具体要求。
2.安装风机和排风口：在车库的顶部将安装排风口，并设置风机和管道，确保排风系统的畅通和稳定运行。
3.连接管道：将风机和排风口通过管道连接起来，并采取合适的材料和工艺进行固定，保证排风系统的牢固和可靠。
4.调试运行：完成排风系统的安装后，需要进行调试运行，确保系统的正常运行和满足设计要求。
五、管理维护1.巡检保养：定期巡检排风系统的运行状态和设备性能，及时发现和处理故障，确保系统的稳定运行和延长设备的使用寿命。
2.清洁维护：车库排风系统的管道和风机需要定期清洁和维护，避免灰尘和杂物的堆积影响系统的正常运行。
3.设备更新：根据排风系统的使用情况和技术发展趋势，及时更新和升级系统的设备和控制系统，提高系统的能效和稳定性。
地下汽车库排烟与通风系统设计地下汽车库排烟与通风系统设计具体内容是什么，下面本店铺为大家解答。
近几年，随着我国国民经济的快速发展，人民生活水平显著提高。
家用中、小型汽车数量正在迅速增长，而可用土地资源正日益减少，随之带来了停车难的问题。
因此，绝大多数的房地产开发商通过建造地下汽车库来解决停车难的问题。
1 防火、防烟分区的划分根据《汽车库、修车库、停车库设计防火规范》(GB50067—97)(以下简称《汽车库防火规范》)的规定，地下汽车库防火分区的最大允许建筑面积为2000㎡(不包括复式汽车库及甲、乙类物品运输车汽车库)，当汽车库内设有自动灭火系统时，面积可增加一倍，即为4000㎡。
而《汽车库防火规范》规定，停车数量超过10辆的地下汽车库应设置自动灭火系统。
2 排烟、排风系统设计排烟系统：烟气由排烟口→风管→排烟防火阀→消声静压箱→消防排烟（排风）风机→消声器→止回阀→机房竖井→单层防雨百叶窗→室外排风系统：废气由诱导风机→排风口→防火阀→消声静压箱→消防排烟（排风）风机→消声器→止回阀→机房竖井→单层防雨百叶窗→室外根据《汽车库防火规范》的规定，地下汽车库的排烟量应按换气次数不小于6次/h计算。
根据《全国民用建筑工程设计技术措施暖通空调·动力》的规定，地下汽车库的排风量应按换气次数不小于4～6次/h（根据车辆出入不频繁、一般、频繁而定）计算。
风量计算公式： Q=S.H.N式中： Q ——排烟（排风）风量，m³/h；S ——防烟分区面积，㎡；H ——地下汽车库高度，m；N ——换气次数，次/h。
（注：计算排烟量时，地下汽车库的计算高度取实际高度。
计算排风量时，当地下汽车库实际高度小于3m时，计算高度取实际高度，当地下汽车库实际高度大于3m时，计算高度取3m。
）排烟风机可采用离心风机或轴流风机，当选取风机时应考虑风机10%～20%的漏风率，即风机额定风量应为计算风量的1.1～1.2倍。
有关建筑地下汽车库的通风排烟系统设计探讨地下汽车库通风条件不理想，需要设置通风系统保证通风效果。
排烟系统的设置是为了保证着火后烟气的排出，都是地下汽车库的重要组成部分标签：建筑地下汽车库;通风排烟系统1.前言最近这些年来，由于生活水平的提高，汽车的使用越来越普遍，汽车成为不可缺少的交通工具。
因此，各种建筑设置汽车库就很有必要，而有客观条件有限，汽車库多设置于地下。
而地下汽车库的通风排烟条件并不理想，所以需要对地下汽车库的通风排烟系统进行合理的设计规划。
2.地下汽车库的通风系统由于地下汽车库相对封闭，同时又容易潮湿。
所以要设置通风系统，对地下汽车库进行通风换气，营造良好的停车环境。
在条件比较好的汽车库，可以通过外窗，出入车道进行自然通风。
但是自然通风需要较多的外窗，地下汽车库普遍不具有这种条件。
因此采用机械通风系统。
对于机械通风系统，当地下车库布置了直通室外的通道时，进风系统可以使用自然通风的方式。
当不能达到自然进风的条件情况下，需要使用机械排风、机械进风系统。
其中机械排风、机械进风系统的设计风量应该小于排风量，常规情况下为排风风量的80%。
汽车库的排风量需通过计算得出。
3. 地下汽车库的排风量计算对于地下汽车库的排风量计算，需要从两个方面考虑。
3.1按汽车库体积、换气次数考虑。
对于汽车库体积：汽车库高度<3m时，可以根据汽车库实际高度来计算汽车库体积，作为换气体积;汽车库高度≥3m时，可以根据3m的高度来计算汽车库体积，作为换气体积。
对于换气次数，参照下表：住宅类建筑的地下汽车库的换气次数4次/h。
计算时，排风量=换气次数X换气体积3.2按车辆所需要的排气量考虑。
根据设计手册，汽车库全部或部分设置双层停放车辆时，可以通过每辆车需要的排风量来计算。
实际考虑问题时，当车辆均为单层停放时，也会按照排气量核对排风量。
其中，车辆出入次数较多时，每辆车排气量可以依照500m3/h来计算;车辆出入次数一般时，每辆车排气量可以依照400m3/h来计算，住宅建筑可以按照每辆车300m3/h的排气量计算。
