钢筋混凝土楼盖课程设计任务书

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。

目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。

2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。

3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。

4、了解并熟悉现浇梁板的有关构造要求。

5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。

6、学会编制钢筋材料表。

二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。

经查规范资料：板跨≥1.2m时，楼面的活荷载标准值为16.0KN/㎡；板跨≥2.0m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥1.2m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥2.0m时，楼面的活荷载标准值为8.0KN/㎡。

数据：Lx=6000, Ly=6300。

LLL2 楼面构造。

采用20mm厚水泥砂浆抹面，15mm厚混合砂浆天棚抹灰。

3 屋面构造（计算柱内力用）。

三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。

4 梁、柱用15厚混合砂浆抹灰。

5 混凝土采用C25；主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。

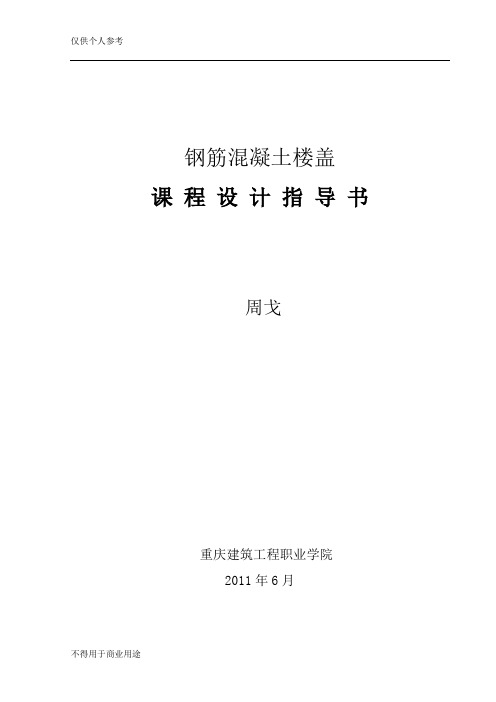

钢筋混凝土楼盖课程设计指导书周戈重庆建筑工程职业学院2011年6月目录第1节设计任务书一、设计任务二、设计内容三、设计条件四、进度安排五、指导教师第2节设计指导书一肋梁楼盖的计算简图二按弹性方法计算内力三按塑性内力重分布的方法计算内力四截面设计及构造要求第1节设计任务书一、设计任务某多层工业厂房，采用钢筋混凝土内框架承重，外墙为370mm砖砌承重。

设计时，只考虑竖向荷载作用，采用单向板肋梁楼盖，要求完成钢筋混凝土整体现浇楼盖的结构设计。

二、设计内容1、结构布置确定柱网尺寸，柱截面尺寸见表1，主次梁布置及截面尺寸，并进行编号，绘制楼盖结构布置图。

2、板设计按塑性分析法计算内力，并绘制板配筋图。

3、次梁设计按考虑塑性内力重分布的方法计算内力和正截面极限承载力，并绘制配筋图。

4、主梁设计按弹性方法计算主梁内力，绘制主梁的弯距、剪力包络图，根据包络图计算正截面、斜截面的承载力，并绘制主梁的抵抗弯拒图及配筋图。

三、设计条件1、建筑尺寸见图1和表2。

2、学生由教师指定题号。

3、楼面做法：20mm厚水泥砂浆地面，钢筋混凝土现浇板，15mm厚石灰砂浆抹底。

4、荷载：永久荷载，包括梁、柱、板及构造层自重，钢筋混凝土容重25kN/m3，水γ=1.2。

可变荷载，楼面均布泥砂浆容重20kN/m3，石灰砂浆容重17kN/m3，分项系数Gγ=1.3或1.4。

荷载标准值见表1。

分项系数O表2 题号及可变荷载5、材料梁、板混凝土强度等级见表1。

主梁、次梁受力钢筋采用HRB335级钢筋，其他均用HPB235级钢筋。

四、进度安排结构计算 4天绘制结构施工图 1天————————————————————合计教学周一周 5天五、指导教师第2节设计指导书一肋梁楼盖的计算简图在进行内力分析前，必须先把楼盖实际结构抽象成为一个计算简图，在抽象过程中要忽略一些次要因素，并做如下假定：1．板的竖向荷载全部沿短跨方向传给次梁，且荷载→板→次梁→主梁→主梁支承的传递过程中，支承条件简化为集中于一点的支承链杆，忽略支承构件的竖向变形，即按简支考虑。

钢筋混凝土肋梁楼盖课程设计任务书建筑工程学院土木工程专业2012年11月15日目录1.钢筋混凝土肋梁楼盖课程设计设计任务书（单向板肋梁楼盖） (1)2.钢筋混凝土肋梁楼盖课程设计设计任务书（双向板肋梁楼盖） (5)3.课程设计撰写规范 (9)钢筋混凝土肋梁楼盖课程设计设计任务书（单向板肋梁楼盖）一、设计题目设计某多层工业建筑（某仓库）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）二、设计目的钢筋混凝土肋梁楼盖课程设计是《混凝土结构设计原理》课程的又一重要教学环节之一。

通过本课程设计：l．可以使学生了解钢筋混凝土单向板设计的一般程序和内容；2．了解结构布置、结构选型、材料及强度等级确定方法，以及结构构造和构件间连接等基本要求；3．熟悉并学会运用规范有关规定以及有关资料；4．掌握单向板肋梁楼盖的荷载汇集方法、传递途径及计算简图；5．熟悉弹性理论和塑性理论的设计方法；6．了解内力包络图及材料图的绘制方法；7．掌握现浇钢筋混凝土结构施工图的表达方式。

三、设计资料某多层工业仓库，采用钢筋砼内框架承重，楼盖采用钢筋混凝土现浇单向板肋梁楼盖。

1．建筑尺寸见图1和表1，其中纵向尺寸为5×L2，横向尺寸为3×L1。

2．题号：见附件1说明。

钢筋混凝土单向板肋梁楼盖课程设计任务书表1L1*L2 m) 活载题号5.0 5.56.0 6.57.0 7.58.0 6m×6m6m×6.6m 6m×6.9m 6m×7.2m 6m×7.5m 6.6m×6.6m1815222936291623303731017243138411182532395121926336132027347142128353．生产车间的四周外墙均为承重砖墙，墙厚为370mm，内设钢筋混凝土柱，其截面尺寸为350mm×350mm。

4．荷载2（1）楼面活荷载标准值，单位为 kN/m（见表一）（2）楼面层做法：20mm 厚水泥砂浆找平层，后做 10mm厚水磨石面层。

《钢筋混凝土楼盖结构》课程设计任务书一、 设计目的1. 熟悉混凝土结构设计的过程和方法, 掌握混凝土结构的设计理论.2. 熟悉《建筑结构荷载规范》和《混凝土结构设计规范》.二、 设计资料1. 某4层工业厂房, 轴线尺寸2mm 32000*32000. 楼梯于平面之外. 楼盖采用现浇钢筋混凝土结构, 承重墙体和柱为砖砌体求宽敞, 可设柱. 层高m 9.3. 2. 外围墙体厚mm 240, 砖柱2400*400mm .3. 楼面做法: 水磨石地面.4. 室内粉刷: mm 20石灰砂浆打底, 刷白色涂料二度.5. 室外为浅红色瓷砖墙面.6. 楼面等效均布活荷载标准 26/kN m 建筑平面布置图如下：.按高跨比条件，要地板厚4000/40100h mm ≥=，对于工业建筑的楼板，要求70h mm ≥，取板厚120h mm =。

支承梁1截面高度应满足6400/186400/12355.6533.1812llh ===取截面高度为500mm ，截面宽度为b=250mm.支承梁2截面高度应满足4000/184000/12222333.1812llh ===取截面高度为500mm ，截面宽度为b=250mm.三、板的设计按塑性铰线法设计(假设板厚120mm)（1）、设计荷载板的恒荷载标准值：水磨石地面 17*0.01+20*0.02=0.57kN/m 2 室内粉刷 17*0.020=0.34 kN/m 2 板自重 25*0.120=3 kN/m 2 小计: g=3.91 kN/m 2板的活荷载标准值：q=6 kN/m 2板荷载的设计值：q =1.3*6=7.8 kN/m 2g=1.2*3.91=4.692 kN/m 2设计荷载为 g+q=12.492 kN/m 2 取12.5 kN/m 2(2)、计算跨度内跨： l 01=l c -b=4000-250=3750mm l 02=l c -b=6400-250=6150mm 边跨： l 01=l c -250+120/2=3810mm l 02= l c -250+120/2=6210mm(3)、弯矩计算跨中钢筋在离支座l 1/4外间隔弯起。

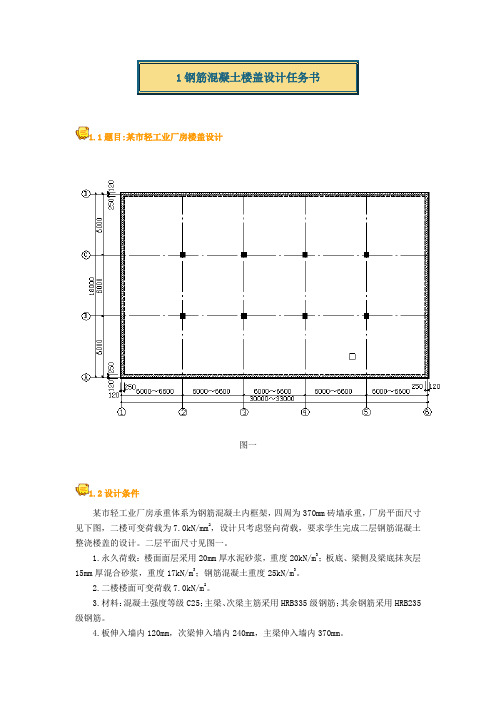

1.1题目:某市轻工业厂房楼盖设计图一1.2设计条件某市轻工业厂房承重体系为钢筋混凝土内框架，四周为370mm砖墙承重，厂房平面尺寸见下图，二楼可变荷载为7.0kN/mm2，设计只考虑竖向荷载，要求学生完成二层钢筋混凝土整浇楼盖的设计。

二层平面尺寸见图一。

1.永久荷载：楼面面层采用20mm厚水泥砂浆，重度20kN/m3；板底、梁侧及梁底抹灰层15mm厚混合砂浆，重度17kN/m3；钢筋混凝土重度25kN/m3。

2.二楼楼面可变荷载7.0kN/m2。

3.材料：混凝土强度等级C25；主梁、次梁主筋采用HRB335级钢筋；其余钢筋采用HRB235级钢筋。

4.板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm。

5.柱断面尺寸400×400mm。

1.3设计内容1.学生承担的具体设计题号见表一。

2.设计计算书一份,内容包括:（1）二层楼面结构平面布置：柱网、主梁、次梁及板的布置。

（2）现浇板、次梁的承载力计算（内力计算按塑性内力重分布考虑）。

（3）主梁的承载力计算（内力计算按弹性理论考虑）。

3.A2图纸一张,内容包括:（1）二层楼面结构布置图，板的配筋图，板的配筋图画在结构布置图上（板采用分离式配筋）。

（2）次梁的配筋图，主梁的配筋图。

（3）必要的结构设计说明。

1.4时间安排（一周）结构计算 2天 绘制结构施工图 2天 计算书整理、修改施工图 1天2.1初步选择梁、板的截面尺寸1.板的尺寸除满足承载力、刚度、裂缝宽度要求外，尚应满足施工要求。

板厚取h≥l0/40；按施工要求，一般楼板厚度不少于60mm，密肋板厚度不少于50mm，工业建筑楼板厚度不少于70mm，本设计楼板厚度选80mm。

2. 次梁截面尺寸：次梁高度取，宽度取。

本设计次梁截面尺寸选b×h=200×450mm。

3. 主梁截面尺寸：主梁高度取，宽度取。

本设计主梁截面尺寸选b×h=300×600mm。

土木工程学院《混凝土结构设计》钢筋混凝土双向板肋梁楼盖课程设计书钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业厂房楼盖结构。

二、设计条件（1）某多层工业厂房，采用内框架结构，标准层建筑平面图如图1所示，墙厚240mm，混凝土柱截面尺寸400mm×400mm。

设计使用年限50年，结构安全等级为二级，环境类别为一类，拟采用现浇钢筋混凝土单向板肋梁楼盖。

（2）楼面构造做法：采用水泥砂浆楼面：10mm厚1:2水泥砂浆面层；20mm厚1:3水泥砂浆找平层；现浇钢筋混凝土楼面；20mm厚混合砂浆粉刷。

（3）柱网尺寸和楼面可变荷载标准值见表1，准永久值系数ψq=。

（4）材料要求：1）混凝土：钢筋混凝土结构的混凝土强度等级不应低于C20，当采用400MPa及以上的钢筋时，混凝土强度等级不应低于C25。

2）钢筋：梁内受力主筋采用HRB335级钢筋，其余均采用HPB300级钢筋。

（5）该厂房无特殊要求，楼梯位于楼盖外部的相邻部位。

表1 各学号的设计条件三、设计内容1.确定结构平面布置图2.板的设计（按塑性理论）3.次梁设计（按塑性理论）4.主梁设计（按弹性理论）5.绘制施工图，包括：（1）结构平面布置图（1：200）内容：轴线号、板（区格）、梁、柱的编号，截面尺寸，梁中心距离，边界及尺寸等。

（2）板的配筋图（1：50）内容：受力钢筋和构造筋的编号、形式、位置、直径和间距；正确表示钢筋及其弯钩的位置；四种构造钢筋；分布钢筋（垂直于板底和板面的受力钢筋），垂直主梁及板边、边角的构造负筋，它们的直径、间距和面积要求详见《混凝土结构设计规范》（GB50010-2010）。

分布钢筋可不绘出，统一用文字注明。

（3）次梁的配筋图立面图（1:30--1：50）内容：轴线号，支承（砖墙、主梁的位置、尺寸），钢筋编号，纵向钢筋切断点至支座边缘的距离，箍筋的直径、间距，构造钢筋不用画。

断面图（1:20--1：30）内容：钢筋的编号，纵向钢筋（受力、构造）的直径、根数、断面尺寸。

《钢筋混凝土楼盖结构》课程设计任务书一、设计目的1．熟悉混凝土结构设计的过程和方法，掌握混凝土结构的设计理论。

2．熟悉《建筑结构荷载规范》和《混凝土结构设计规范》二、设计资料1.某工业厂房结构安全级别为二级，楼盖使用活荷载为7KN/M2.2.楼面面层为水磨石（底层20mm厚水泥砂浆，10mm厚面层），自重为0.7KN/M2,梁天花板抹灰为混合砂浆（15mm厚），自重0.257KN/M2。

3.材料选用：混凝土采用C25（fc=11.9N/mm2）梁中受力钢筋采用二级（fy=300N/mm2），其他钢筋采用一级（fy=210N/mm2）。

三、设计要求和成果1.结构布置及梁、板截面尺寸的确定（柱截面350mm*350mm,为适应教学内容的需要，柱对梁的约束作用忽略）。

2.板得内力计算及配筋设计；3.次梁的内力计算及配筋设计；4.主梁的内力计算及配筋设计；5.提供计算书一份；6.手绘三号施工图2张（包括楼盖结构布置图与楼板配筋图，次梁配筋图，主梁弯矩叠合图、配筋图）。

四、参考资料（一）.选用规范1.《建筑结构荷载规范》Load code for the design of building structures(GB50000-2001).2.《混凝土结构设计规范》Code for design of concrete structure (GB50010-2002).3.《建筑结构制图标准》Standard for structuredrawings(GB/T50105-2001).（二）.其他1．《混凝土结构》及教材2.相关参考资料钢筋混凝土楼盖设计计算书1、设计要求1. 某工业厂房结构安全级别为二级，楼盖使用活荷载为7KN/M2.2. 楼面面层为水磨石（底层20mm厚水泥砂浆，10mm厚面层），自重为0.7KN/M2,梁天花板抹灰为混合砂浆（15mm厚），自重0.257KN/M2。

3. 材料选用：混凝土采用C25（fc=11.9N/mm2）梁中受力钢筋采用二级（fy=300N/mm2），其他钢筋采用一级（fy=210N/mm2）。

混凝土结构课程设计现浇钢筋混凝土肋梁楼盖设计任务书一、设计目的1、了解钢筋混凝土结构设计的一般程序和内容；2、进一步理解单向板及双向板肋梁楼盖的荷载传递途径和计算简图；3、掌握塑性及弹性设计方法；4、对于单向板肋梁楼盖：掌握内力包络图及材料图的绘制方法；5、对于双向板肋梁楼盖：掌握内力计算的塑性铰线法；6、掌握现浇钢筋混凝土结构的施工图表达方式及制图规定；7、学会编制钢筋材料表。

二、设计资料某三层仓库，内无侵蚀性介质，采用钢筋混凝土现浇楼盖，结构平面及剖面如图1 所示。

1、尺寸数据见表1；2、屋面及楼面构造做法见图2；3、楼面活荷载见表2；4、材料：板、梁混凝土强度等级为C25,柱为C30。

柱截面尺寸见表2。

5、板钢筋为HRB300 级钢，梁、柱主筋为HRB400 级钢，梁、柱箍筋为HPB300 级钢。

三、设计内容与要求计算书部分：1、选定柱网及梁格布置；2、对于单向板肋梁楼盖：板、次梁按塑性理论计算,主梁按弹性理论计算。

对于双向板肋梁楼盖：板按弹性及塑性理论计算、梁按塑性理论计算。

柱按普通箍筋轴压柱计算。

3、计算书要求字迹工整,步骤清晰完整,准确无误,并装订成册。

图纸部分：对于单向板肋梁楼盖：绘制板、梁布置图及板、次梁配筋图；对于单向板肋梁楼盖：绘制主梁弯矩包络图及配筋图；对于双向板肋梁楼盖：绘制板和梁的配筋图;做全部构件钢筋材料表；四、时间安排课程设计：1周表1 平面尺寸---- 改性沥青防水层___ 20m水泥砂浆找平层____ 炉渣找坡层,最薄处50mm ___ 120m苯板保温层---- 钢筋混凝土板（按设计）___ 20mr混合砂浆天花抹面20m水泥砂浆地面面层钢筋混凝土楼板（按设计）20m混合砂浆天花抹面混凝土结构课程设计现浇钢筋混凝土单向板肋梁楼盖设计指导书一、设计目的通过本课程设计，使学生加深对所学知识的理解和运用。

掌握塑性内力重分布的概念和弯矩调幅法的实质，掌握超静定结构最不利活荷载组合方法，掌握内力包络图及材料图的绘制方法，掌握单向板肋梁楼盖的设计方法，让学生在计算、绘图、应用图表及规范等方面获得必要的训练，并达到一定的熟练程度，是学生基本技能训练的重要实践环节。

钢筋混凝土肋梁楼盖课程设计任务书土木系05级建筑工程技术、土木工程专业适用2007年6月钢筋混凝土肋梁楼盖课程设计任务书一、设计资料某多层仓库楼盖结构平面布置如图，采用钢筋混凝土现浇楼盖。

1、楼面做法：20mm厚水泥砂浆面层钢筋混凝土现浇板12mm厚纸筋石灰抹底2、材料：混凝土：采用C20钢筋:梁中受力钢筋采用HRB335级钢筋,其它钢筋采用HPB235级钢筋荷载:恒载：包括梁、板及构造层自重钢筋混凝土容重25KN/m3 ，水泥砂浆容重20KN/m3，石灰砂浆容重17KN/m3，分项系数γ=1.2g活载:楼面均布荷载标准值6 KN/m2,分项系数γ=1.4g二、截面尺寸选择按不需作挠度验算的条件考虑。

板：h≥l/40次梁：h=（1/18 ~1/12）lb=（1/2 ~1/3）h主梁：h=（1/14 ~1/8）lb=（1/2 ~1/3）h柱：b×h=300×300 mm三、计算步骤1、根据建筑平面图并考虑支承结构的合理性确定主、次梁的梁格布置方案。

并确定板的厚度和主、次梁的截面尺寸。

2、板厚和主次梁截面尺寸确定后，宜由指导教师检查后再进行下一步计算。

3、按照考虑塑性内力重分布的方法进行板的内力和配筋的计算。

4、按照考虑塑性内力重分布的方法进行次梁的内力和配筋的计算。

5、按照弹性理论进行主梁的内力和配筋的计算。

6、计算步骤可参阅教材。

四、设计要求1、完成板梁系统的结构计算书一份内容包括：（1）板的内力与配筋计算（2）次梁的内力与配筋计算（3）主梁的内力与配筋计算2、完成板梁系统一号图一张内容包括：（1）楼面结构平面布置图及板的配筋图（2）次梁配筋图（3）主梁配筋图（4）说明五、时间安排1、确定现浇楼盖尺寸及梁板布置、绘制梁板布置草图0.5天2、板的荷载、内力计算及配筋1天3、次梁荷载、内力计算及配筋1天4、主梁荷载、内力计算及配筋1天5、正式成图1.5天六、参考资料1、建筑结构荷载规范GB50009-20012、混凝土结构设计规范GB50010-20023、房屋建筑制图统一标准GB50001-20014、《钢筋混凝土结构》教材5、混凝土结构设计手册。
