【CN209597826U】一种新型玻璃瓶冲洗机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920313970.5(22)申请日 2019.03.13(73)专利权人 成都格拉斯曼科技有限公司地址 610015 四川省成都市金堂县淮口镇成都—阿坝工业集中发展区内(72)发明人 余略信　(51)Int.Cl.B08B 11/00(2006.01)B08B 3/00(2006.01)B08B 13/00(2006.01)(54)实用新型名称一种玻璃清洗机(57)摘要本实用新型涉及一种玻璃清洗机，属于玻璃清洗设备领域，包括机体，机体上沿着机体的长度方向设置有多个输送辊，机体上设置有用于清洗玻璃的清洗装置，机体上于清洗装置的一侧设置有烘干装置，机体上于机体的两侧设置有多个支杆，支杆垂直于机体朝机体中央位置延伸，支杆位于输送辊上方，多个支杆沿机体的输送方向均匀间隔设置，支杆远离机体的端部上转动连接有导向轮，导向轮呈水平方向设置，本实用新型具有对玻璃进行导向并阻止玻璃掉落的效果。

权利要求书1页 说明书3页 附图3页CN 209792212 U 2019.12.17C N 209792212U权　利　要　求　书1/1页CN 209792212 U1.一种玻璃清洗机，包括机体(1)，所述机体(1)上沿着机体(1)的长度方向设置有多个输送辊(11)，所述机体(1)上设置有用于清洗玻璃的清洗装置(12)，所述机体(1)上于清洗装置(12)的一侧设置有烘干装置(13)，其特征在于：所述机体(1)上于机体(1)的两侧设置有多个支杆(2)，所述支杆(2)垂直于机体(1)朝机体(1)中央位置延伸，所述支杆(2)位于输送辊(11)上方，多个所述支杆(2)沿机体(1)的输送方向均匀间隔设置，所述支杆(2)远离机体(1)的端部上转动连接有导向轮(21)，所述导向轮(21)呈水平方向设置。

2.根据权利要求1所述的一种玻璃清洗机，其特征在于：所述机体(1)上于支杆(2)所在的位置设置有插槽(14)，所述插槽(14)的长度方向平行于输送辊(11)的长度方向，所述支杆(2)插接于插槽(14)内，所述插槽(14)内设置有用于固定支杆(2)的固定件。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010817036.4(22)申请日 2020.08.14(71)申请人 安徽明龙酒业有限公司地址 239400 安徽省滁州市明光市桂花园开发区(72)发明人 姬茂云　王维全　(74)专利代理机构 合肥市科融知识产权代理事务所(普通合伙) 34126代理人 刘冉(51)Int.Cl.B08B 9/36(2006.01)B08B 13/00(2006.01)(54)发明名称一种全自动酒瓶清洗机(57)摘要本发明属于机械技术领域，尤其是一种全自动酒瓶清洗机，针对现有技术中的酒瓶清洗机能耗较高，不符合节能理念的技术问题，现提出以下方案，包括支撑平台，支撑平台上端中心处固定连接有电动机，电动机的输出轴贯穿支撑平台并固定连接有主动齿轮，支撑平台下端转动连接有多个与主动齿轮相啮合的从动齿轮，固定轴件上固定套接有固定环，固定环侧端通过连接键连接有支撑杆，支撑杆下端焊接有外桩头，外桩头靠近固定轴件的一端固定连接有第一清洗块，固定轴件下端焊接有内桩头，内桩头侧端固定连接有第二清洗块。

本发明通过设置的主动齿轮、从动齿轮、外桩头和内桩头，实现单机驱动，节能高效，且能够实现酒瓶内外的同时清洗，清洗效率更高。

权利要求书1页 说明书4页 附图4页CN 112090905 A 2020.12.18C N 112090905A1.一种全自动酒瓶清洗机，包括支撑平台（1），其特征在于，所述支撑平台（1）上端中心处固定连接有电动机（2），所述电动机（2）的输出轴贯穿支撑平台（1）并固定连接有主动齿轮（3），所述支撑平台（1）下端转动连接有多个与主动齿轮（3）相啮合的从动齿轮（4），且多个从动齿轮（4）以支撑平台（1）中心为圆心环绕分布，所述从动齿轮（4）下端固定连接有固定轴件，所述固定轴件上固定套接有固定环（7），所述固定环（7）侧端通过连接键连接有支撑杆（10），所述支撑杆（10）下端焊接有外桩头（11），所述外桩头（11）靠近固定轴件的一端固定连接有第一清洗块（12），所述固定轴件下端焊接有内桩头（17），所述内桩头（17）侧端固定连接有第二清洗块（18），所述固定轴件上套设有固定套（24），所述固定套（24）与固定轴件之间固定连接有轴承（15）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920278897.2(22)申请日 2019.03.06(73)专利权人 泸州宝晶玻璃有限责任公司地址 646000 四川省泸州市纳溪区永宁路229号(72)发明人 黄中义　刘刚　罗兵　刘晓东　(74)专利代理机构 成都科奥专利事务所(普通合伙) 51101代理人 陈克贤(51)Int.Cl.B08B 9/30(2006.01)B08B 13/00(2006.01)A61L 2/18(2006.01)(54)实用新型名称一种适用于玻璃瓶的清洁装置(57)摘要本实用新型公开了一种适用于玻璃瓶的清洁装置，包括传送带和两端开口的清洁箱体，传送带穿过清洁箱体的两端，传送带为环状传送带，且传送带上还设置有一层固定带层，固定带层上还设置有固定瓶孔；清洁箱体包括第一清洗室、消毒室、第二清洗室以及烘干室，第一清洗室、消毒室、第二清洗室以及烘干室在清洁箱体中依次设置，第一清洗室以及第二清洗室内上方设置有清水喷洒，下方设置有清水喷嘴，消毒室内上方设置有消毒液喷洒，下方设置有消毒液喷嘴，烘干室外顶部设置有电加热风箱，电加热风箱的出风端延伸至烘干室内，烘干室内顶部设置有风扇，具有清洗效果好，玻璃瓶稳定，能重复清洗的优点，适用于玻璃瓶清洁领域。

权利要求书1页 说明书4页 附图2页CN 209647159 U 2019.11.19C N 209647159U权　利　要　求　书1/1页CN 209647159 U1.一种适用于玻璃瓶的清洁装置，包括传送带和两端开口的清洁箱体，其特征在于，所述传送带穿过清洁箱体的两端，所述传送带为环状传送带，且传送带上还设置有一层固定带层，所述固定带层上还设置有固定瓶孔；所述清洁箱体包括第一清洗室、消毒室、第二清洗室以及烘干室，所述第一清洗室、消毒室、第二清洗室以及烘干室在清洁箱体中依次设置，所述第一清洗室以及第二清洗室内上方设置有清水喷洒，下方设置有清水喷嘴，所述消毒室内上方设置有消毒液喷洒，下方设置有消毒液喷嘴，所述烘干室外顶部设置有电加热风箱，所述电加热风箱的出风端延伸至烘干室内，所述烘干室内顶部设置有风扇。

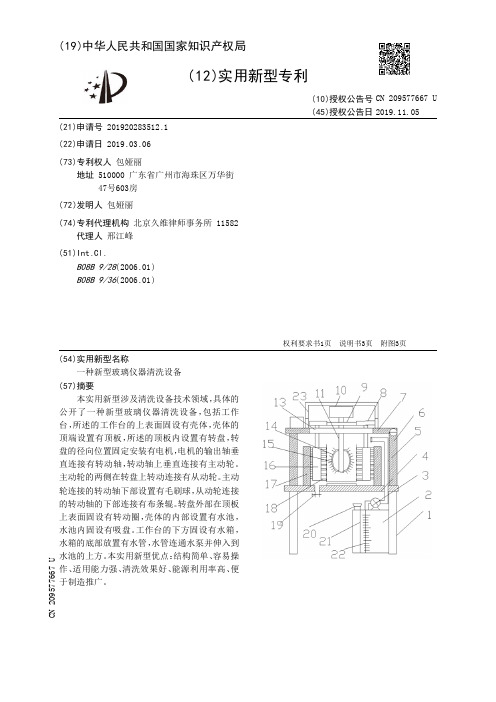

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920283512.1(22)申请日 2019.03.06(73)专利权人 包娅丽地址 510000 广东省广州市海珠区万华街47号603房(72)发明人 包娅丽　(74)专利代理机构 北京久维律师事务所 11582代理人 邢江峰(51)Int.Cl.B08B 9/28(2006.01)B08B 9/36(2006.01)(54)实用新型名称一种新型玻璃仪器清洗设备(57)摘要本实用新型涉及清洗设备技术领域，具体的公开了一种新型玻璃仪器清洗设备，包括工作台，所述的工作台的上表面固设有壳体，壳体的顶端设置有顶板，所述的顶板内设置有转盘，转盘的径向位置固定安装有电机，电机的输出轴垂直连接有转动轴，转动轴上垂直连接有主动轮。

主动轮的两侧在转盘上转动连接有从动轮。

主动轮连接的转动轴下部设置有毛刷球，从动轮连接的转动轴的下部连接有布条辊。

转盘外部在顶板上表面固设有转动圈，壳体的内部设置有水池，水池内固设有吸盘。

工作台的下方固设有水箱，水箱的底部放置有水管，水管连通水泵并伸入到水池的上方。

本实用新型优点：结构简单、容易操作、适用能力强、清洗效果好、能源利用率高、便于制造推广。

权利要求书1页 说明书3页 附图3页CN 209577667 U 2019.11.05C N 209577667U权　利　要　求　书1/1页CN 209577667 U1.一种新型玻璃仪器清洗设备，包括工作台(4)、壳体(6)和水池(17)，所述的工作台(4)的下表面四角固定有竖直的立柱(1)，所述的工作台(4)的上表面四周固设有壳体(6)，壳体(6)的顶端设置有水平的顶板(7)，顶板(7)的右端铰接在壳体(6)上，其特征在于，所述的顶板(7)中间位置设置有转盘(13)，所述的转盘(13)的径向位置固定安装有电机(10)，电机(10)的输出轴垂直连接有竖直的转动轴(11)，电机(10)下方的转动轴(11)上垂直连接有主动轮(9),所述的主动轮(9)的两侧在转盘(13)上转动连接有从动轮(8)，从动轮(8)与主动轮(9)啮合；所述的主动轮(9)连接的转动轴(11)下部设置有毛刷球(14)，毛刷球(14)外表面设置有毛刷(15)，从动轮(8)的中心处连接有竖直的转动轴(11)，转动轴(11)的下部连接有布条辊(16)，所述的转盘(13)外部在顶板(7)上表面固设有转动圈(12)，所述的壳体(6)的内部设置有圆筒状的水池(17)，水池(17)底部中央位置固设有吸盘(18)，所述的水池(17)的底部开设有出水口(19)，出水口(19)上设置有阀门，所述的工作台(4)的下方固设有水箱(2)，水箱(2)的顶部开设有进水口(20)，水箱(2)的底部放置有水管(5)，水管(5)连通安装在水箱(2)顶部的水泵(3)，水泵(3)通过水管(5)伸入到水池(17)的上方，水管(5)的末端连通有喷头。

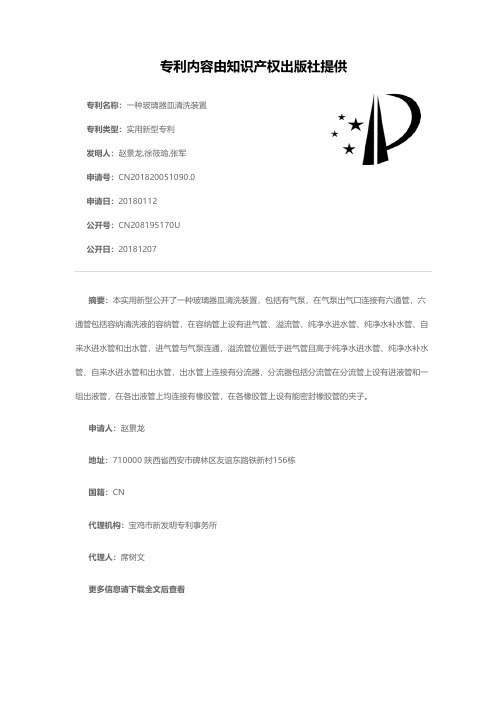

专利名称：一种玻璃器皿清洗装置专利类型：实用新型专利
发明人：赵景龙,徐筱瑜,张军
申请号：CN201820051090.0申请日：20180112
公开号：CN208195170U
公开日：
20181207
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种玻璃器皿清洗装置，包括有气泵，在气泵出气口连接有六通管，六通管包括容纳清洗液的容纳管，在容纳管上设有进气管、溢流管、纯净水进水管、纯净水补水管、自来水进水管和出水管，进气管与气泵连通，溢流管位置低于进气管且高于纯净水进水管、纯净水补水管、自来水进水管和出水管，出水管上连接有分流器，分流器包括分流管在分流管上设有进液管和一组出液管，在各出液管上均连接有橡胶管，在各橡胶管上设有能密封橡胶管的夹子。

申请人：赵景龙
地址：710000 陕西省西安市碑林区友谊东路铁新村156栋
国籍：CN
代理机构：宝鸡市新发明专利事务所
代理人：席树文
更多信息请下载全文后查看。

专利名称：玻璃瓶清洗设备专利类型：实用新型专利
发明人：张仲
申请号：CN201620880782.7申请日：20160815
公开号：CN206009380U
公开日：
20170315
专利内容由知识产权出版社提供
摘要：本实用新型涉及清洁领域，具体而言涉及一种玻璃瓶清洗设备，其包括传送装置、清洗装置、烘干装置以及冷却装置。

清洗装置、烘干装置以及冷却装置沿传送方向依次设置于传送装置上。

玻璃瓶通过传送装置依次进行多次毛刷刷洗、清水喷淋去污、风刀吹干、烘箱烘干以及风机冷却。

最终能够将玻璃瓶表面附着的污渍完全清除，且清洗效率高。

申请人：四川中科玻璃有限公司
地址：646000 四川省泸州市江阳区黄舣镇
国籍：CN
代理机构：北京超凡志成知识产权代理事务所(普通合伙)
代理人：金相允
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920206783.7(22)申请日 2019.02.18(73)专利权人 济南阿尔瓦仪器有限公司地址 250101 山东省济南市高新区环保科技园E北座6楼(72)发明人 李永亮　冯佰涛　张小超　孙鑫　李正才　黄华　王峰　路曈　(74)专利代理机构 山东舜天律师事务所 37226代理人 李新海(51)Int.Cl.B08B 9/093(2006.01)(54)实用新型名称一种用于实验室玻璃器皿的高压冲洗设备(57)摘要本实用新型公开了一种用于实验室玻璃器皿的高压冲洗设备，高压冲洗设备本体设有控制结构、压力生成系统、清洗液生成系统和喷淋结构，控制结构包括电机控制系统和人机交互系统，压力生成系统为空气压缩机，清洗液生成系统为蠕动泵，蠕动泵通过多项阀连接清洗液桶，喷淋结构为高压喷头，高压喷头顶部为进气进液口，高压喷头的底部为高压水柱出水口，进气进液口和高压水柱出水口之间设有储液内腔。

人机交互系统用于操作设备的运行，通过人机交互系统的屏幕可以设置运行方案；运行方案包括清洗试剂类型、清洗次数、清洗时间，设置好方案后点击开始运行，设备会自动按照设定好的方案进行自动清洗，实验员只需要将高压喷头放入或者对准玻璃器皿即可。

权利要求书1页 说明书3页 附图1页CN 209597821 U 2019.11.08C N 209597821U权　利　要　求　书1/1页CN 209597821 U1.一种用于实验室玻璃器皿的高压冲洗设备，包括高压冲洗设备本体；其特征在于：所述的高压冲洗设备本体设有控制结构、压力生成系统、清洗液生成系统和喷淋结构，所述的控制结构包括电机控制系统和人机交互系统，所述的压力生成系统为空气压缩机，所述的清洗液生成系统为蠕动泵，蠕动泵通过多项阀连接清洗液桶，所述的喷淋结构为高压喷头，高压喷头顶部为进气进液口，高压喷头的底部为高压水柱出水口，进气进液口和高压水柱出水口之间设有储液内腔。

新型玻璃瓶清洗机工作原理
新型玻璃瓶清洗机的工作原理是通过机械臂将玻璃瓶放入清洗
机内部的清洗室，然后通过喷嘴喷洒出高压的清洗液，对玻璃瓶进行清洗。

清洗室内设置有多个喷嘴，可以同时对多个玻璃瓶进行清洗。

清洗液可以是多种不同的化学清洗剂，根据玻璃瓶的使用场景和清洗要求进行选择。

清洗完成后，机械臂将玻璃瓶取出，并将其送入下一道工序。

新型玻璃瓶清洗机采用自动化控制系统，能够实现高效、精确的清洗过程，提高生产效率和产品质量。
