公路桥梁桩基无损检测技术本文对桥梁桩基无损检测方法工作原理及技术应用谈一些看法。
桥梁的检测是保证桥梁正常使用、进行维修加固的重要依据。
桥梁检测的目的在于随时掌握桥梁的技术状况和安全状况。
本文对公路桥梁桩基无损检测方法工作原理及及技术应用谈一些看法。
目前主要的无损检测方法:1、回弹法回弹法是以回弹值与材料强度之间的相关关系为基本依据，通过回弹值反映材料的表面硬度，进而根据硬度与强度之间的关系推算出材料强度，因此回弹法仅能确切地反映材料表面(深3cm左右)的状态。
回弹法使用的仪器为回弹仪，它是一种直射锤击式仪器，是用一弹击锤来冲击与混凝土表面接触的弹击杆，然后弹击锤向后弹回，并在回弹仪的刻度标尺上指示出回弹数值。
回弹值的大小取决于与冲击能量有关的回弹能量，而回弹能量则反映了混凝土表层硬度与混凝土抗压强度之间的函数关系，即可以在混凝土的抗压强度与回弹值之间建立起一种函数关系，以回弹值来表示混凝土的抗压强度。
回弹法只能测得混凝土表层的质量状况，内部情况却无法得知，这便限制了回弹法的应用范围，但由于回弹法操作简便，价格低廉，在工程上还是得到了广泛应用。
2、超声法超声法是以声速值与材料强度之间的相关关系为基本依据，通过声速反映材料的密实度，进而根据密实度与材料强度之间的关系推算出材料强度。
同时也能通过声速反映材料内部结构的均匀性、连续性等各项质量指标。
超声波法检测混凝土缺陷是根据超声波在混凝土中传播的速度、振幅、相位及主频的变化来判断混凝土内部的缺陷情况。
混凝土内部常见的缺陷有：蜂窝状或松散状的不密实区、空洞、杂物或受意外损伤而形成的酥松区等。
当超声波遇到以上缺陷时，其速度、振幅等常会发生一定程度的异常变化，分析这种异常变化可推知混凝土内部的缺陷状况。
超声波法检测混凝土内部缺陷时常需要进行一定的数据处理及统计计算，且需要测试人员具有一定的检测经验。
3、超声回弹综合法超声回弹综合法是以声速值、回弹值与材料强度之间的相关关系为基本依据，在自然状态下测试出材料的某些物理量，进而按相关关系推算出材料的强度。

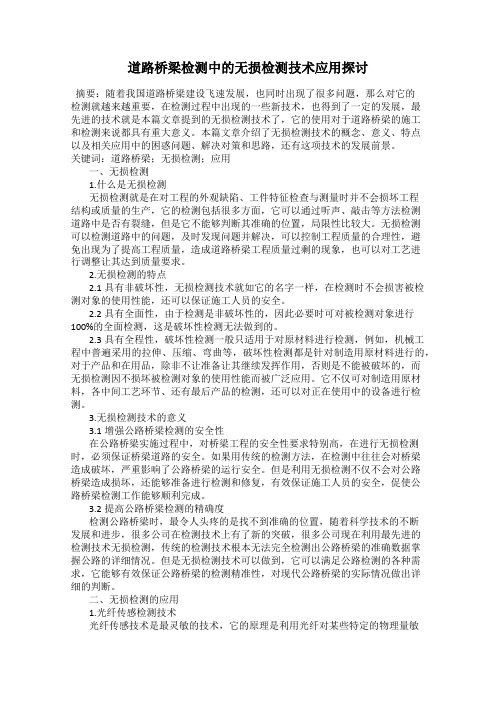

道路桥梁检测中的无损检测技术应用探讨摘要：随着我国道路桥梁建设飞速发展，也同时出现了很多问题，那么对它的检测就越来越重要，在检测过程中出现的一些新技术，也得到了一定的发展，最先进的技术就是本篇文章提到的无损检测技术了，它的使用对于道路桥梁的施工和检测来说都具有重大意义。
本篇文章介绍了无损检测技术的概念、意义、特点以及相关应用中的困惑问题、解决对策和思路，还有这项技术的发展前景。
关键词：道路桥梁；无损检测；应用一、无损检测1.什么是无损检测无损检测就是在对工程的外观缺陷、工件特征检查与测量时并不会损坏工程结构或质量的生产，它的检测包括很多方面，它可以通过听声、敲击等方法检测道路中是否有裂缝，但是它不能够判断其准确的位置，局限性比较大。
无损检测可以检测道路中的问题，及时发现问题并解决，可以控制工程质量的合理性，避免出现为了提高工程质量，造成道路桥梁工程质量过剩的现象，也可以对工艺进行调整让其达到质量要求。
2.无损检测的特点2.1具有非破坏性，无损检测技术就如它的名字一样，在检测时不会损害被检测对象的使用性能，还可以保证施工人员的安全。
2.2具有全面性，由于检测是非破坏性的，因此必要时可对被检测对象进行100%的全面检测，这是破坏性检测无法做到的。
2.3具有全程性，破坏性检测一般只适用于对原材料进行检测，例如，机械工程中普遍采用的拉伸、压缩、弯曲等，破坏性检测都是针对制造用原材料进行的，对于产品和在用品，除非不让准备让其继续发挥作用，否则是不能被破坏的，而无损检测因不损坏被检测对象的使用性能而被广泛应用。
它不仅可对制造用原材料，各中间工艺环节、还有最后产品的检测，还可以对正在使用中的设备进行检测。
3.无损检测技术的意义3.1增强公路桥梁检测的安全性在公路桥梁实施过程中，对桥梁工程的安全性要求特别高，在进行无损检测时，必须保证桥梁道路的安全。
如果用传统的检测方法，在检测中往往会对桥梁造成破坏，严重影响了公路桥梁的运行安全。
道路桥梁检测中的无损检测技术探讨摘要：随着我国“十四五”规划的开展和实施，道路桥梁工程成为驱动社会经济发展的重要动力。
一方面，道路工程的建设无论是建设规模还是建设数量，都呈现爆发式的增长态势；另一方面，道路工程的质量检测，也成为相关工程的核心重点，严把质量关成为行业发展的重要内容，引发一系列的思考和探索。
关键词：道路桥梁；无损检测1 无损检测的概念无损检测，顾名思义，是在不破坏建筑外部结构的基础上，利用多种技术手段，对道路桥梁工程进行检查和分析，对应的检测方式不会对建筑主体造成任何的影响和干扰，同时还能够对工程内部的质量问题进行鉴定和分析，明确对应的位置和范围，从而为后续的问题修复打下坚实的基础。
通常，无损检测技术包含的检测方式众多，可以借助声音、X线、红外线等多种技术手段，既能够有效判断建筑内部的质量问题，还能够减少桥梁工程质量过剩等问题的出现，具有多种功效和价值。
图1 无损检测技术原理2 无损检测技术的主要特点无损检测技术具有非破坏性、全面性、全程性等三方面特点。
非破坏性，主要是指在检测过程中不会对建筑结构以及建筑主体造成任何的破坏，特别是对于检测人员的安全能够给予相应的保证，其次在检测过程中，能够实现对建筑物的穿透，有效避免破坏性检测技术带来的影响。
全面性，主要是指在检测过程中能够将道路桥梁工程的全部角落进行检测，能够实现100%的覆盖，同时还能够规避检测位置狭小带来的问题，具有极为便捷的服务性和功能性。
全程性，主要是指在检测过程中能够将建筑的材料以及材料自身的问题进行检测，特别是对于材料经过反复弯折等问题可以在检测过程中及时发现。
因此，无损检测技术不仅能够应用于建筑建构检测、建筑材料检测，同时还能够满足建筑施工工艺的各项检测要求，具有极为广泛的应用价值和应用意义。
无损检测技术的主要优点：其一，能够实现对目标建筑结构的安全检测，特别是对于道路桥梁工程，能够借助多种检测技术，有效规避对建筑的破坏和影响，同时还能够保障道路桥梁工程的正常运行，并且还能够做到检测与修复同步执行，有效推动检测工作的创新和高效；其二，能够快速探寻到检测点位，相较于传统检测技术，具有效率高、检测成本低、检测速度快等诸多优势，特别是在一些偏僻的道路桥梁工程中，借助无损检测技术，能够实现检测位置的精准定位，为后续的修复工作打下良好的基础。
浅述桥梁桩基无损检测技术的应用一、桥梁桩基无损检测技术概述无损检测技术是一项适用于工程质量过程检测以及工程质量结果检测的技术。
无损检测包括钻芯抽样技术、低应变技术、声波透射技术。
在不破坏检测对象整体外部结构的情况之下，对检测对象的内部结构进行检验，发现桥梁桩基存在的问题和缺陷。
无损检测技术因其具有的精确、高效、直接的特点，被各个施工单位广泛应用。
随着无损检测技术在各个工程实践中应用范围的不断扩大，以及相关工程技术研究的不断发展，无损检测技术被逐渐应用于大型桥梁工程建设当中。
桥梁桩基无损检测技术与传统桥梁桩基检测技术有诸多不同。
传统检测技术费时、费力、投入较大、人力成本较高。
而无损检测技术与之相反，其对技术装备要求较高，但最大限度地节约了工程人力成本。
二、桥梁桩基无损检测技术的应用1、低应变检测技术低应变技术是桥梁桩基无损检测技术的一种。
低应变技术以激振方式为标准划分可以分为稳态激振法和瞬态激振法。
低应表技术对时域信号和频域信号进行分析，当桥梁桩基的边界与桥梁的初始条件相同时，其分析结果是相互一致的。
而当桥梁桩基边界与桥梁桩基初始状态不同时，分析结果就会出现偏差。
目前，国内外的桥梁工程普遍采用瞬态时域分析法。
我国建设部在2003年颁布的《建筑基桩检测技术规范》中明确规定用低应变技术取代了原有的通过核对桩长以及混凝土强度进行测量的旧方法。
低应变技术的优点是操作流程简单，能够大量节省检测成本。
但是低应变技术的适用范围具有一定的局限性。
在对于桥梁桩基进行检测时，低应变技术不能对于桥梁桩基的缺陷进行定量分析，这就使得桥梁桩基缺陷被检查出来之后，施工人员无法依据检测结果对桥梁桩基进行调整。
2、声波透射检测技术声波透射检测技术是以结构混凝土声学检测理论为理论基础形成的一种无损检测技术。
该项技术自上世纪90年代传入我国，经过十几年的研究和改进，使其在超长大直径桥梁桩基无损检测上得到广泛应用。
声波透射检测技术能够提供较为全面的桥梁桩基检测信息，其检测结果可量化，对于桥梁桩基混凝土的硬度可以准确估算。
桥梁工程桩基检测技术探讨【摘要】本文结合某道路桥梁工程施工实例，对各种桩基检测技术的原理以及在桥梁桩基检测中的应用进行深入探讨，结合该检测实例，总结了桩基检测技术的方法以及提出一些可行的桩基检测要点，旨在能为类似工程的桩基检测提供参考借鉴。
一、引言随着现代科学技术的发展，桩的种类和桩基形式，施工工艺和设备以及桩基理论和设计方法，都有了很大的演讲。
桩基已成为在土质不良地区修建各种建筑物特别是高层建筑，重型厂房和具有特殊要求的构筑物所广泛采用的基础形式。
桩基是隐蔽工程，支撑着地面上的构筑物，它是建筑物的基础，其质量优劣直接影响到这些建筑物的安全。
在桩基础的施工过程中，桩基检测是一个不可缺少的环节。
近年来桩基础在高层建筑和铁路建设中广泛使用，随着建设单位对工程质量要求的提高，基桩检测技术将发挥越来越重要的作用。
二、桩基检测方法（一）低应变反射波法，即为小应变检测。
本桩基检测工程项目所采取的低应变动测法，使用小锤敲击桩顶，经粘接在桩顶的传感器来接收来自桩中的应力波信号，然后采取应力波理论来分析被检测桩土体系的动态响应，然后反演分析实测速度信号以及频率信号，从而获得被检测桩的完整性。
通过低应变反射波检测防范可以检出测桩身缺陷及其位置，然后再判定桩身完整性类别。
（二）超声波检测法。
超声波检测法在桥梁桩基检测方法中被应用最早，其作为桩基完整性无损检测法，方法原理是在对桩进行灌注混凝土前，在桩内预埋若干根声测管，把其作为超声脉冲发射与接收探头的通道，然后通过采用超声探测仪沿桩的纵轴方向逐点测量超声脉冲穿过各横截面时的声波参数，再对这些测得的数据结果，通过采用各种特定的数值判定或形象判断以及进行处理后，得到被检测桩内砼缺陷类型、大小以及位置，然后再给出混凝土均匀性指标和强度等级。
通过超声波检测可以有效地检测已预埋声测管的混凝土灌注桩桩身缺陷性质、位置以及范围，然后评定基桩混凝土质量等级。
（三）钻孔抽芯法。
该桩基检测方法主要是采用钻孔机，一般带φ10mm 内径钻头，对被检测桩基进行抽芯取样，根据所取出的芯样，对桩基的长度、局部缺陷情况、混凝土强度、桩底沉渣厚度以及持力层情况等进行进一步分析判断。
桥梁的无损检测技术研究引言桥梁作为交通基础设施的重要组成部分，其安全性和稳定性对保障交通运输的顺畅至关重要。
而随着桥梁的使用时间的增长，其结构可能会出现疲劳、腐蚀、开裂等问题，从而影响桥梁的使用寿命和安全。
为了保障桥梁的安全运行，无损检测技术作为一种非破坏性的检测手段被广泛应用于桥梁的安全评估和维护领域。
本文将详细介绍桥梁的无损检测技术，并对其研究进行探讨。
无损检测技术的概念和原理无损检测技术是一种不需要破坏性地评估物体内部结构和材料性能的一种方法。
它通过测量物体的某些特性，如声波、电磁波、热量等的传播和反射情况，来判断物体的内在缺陷或异物的存在情况。
无损检测技术主要包括以下几种方法： 1. 超声波检测技术：利用超声波的传播和反射来判断物体内部的缺陷情况。
适用于金属材料的检测。
2. X射线检测技术：利用X射线的穿透和吸收特性来检测物体的内部结构和缺陷情况。
适用于金属和非金属材料的检测。
3. 磁粉检测技术：利用磁粉在物体表面扩散的现象来检测物体的表面裂纹和内部缺陷。
适用于金属材料的检测。
4. 磁性记号检测技术：利用磁性记号在物体表面的分布情况来判断物体的缺陷情况。
适用于金属材料的检测。
桥梁无损检测技术的应用桥梁是一种复杂的结构体系，其结构包括桥墩、梁体、支座等多个部分。
而无损检测技术可以应用于以下方面的桥梁检测： 1. 桥梁结构的缺陷检测：利用无损检测技术可以对桥梁结构内部的裂纹、腐蚀等缺陷进行检测和评估，以及判断结构的剩余寿命。
2. 桥梁材料的质量检测：无损检测技术可以应用于对桥梁材料的质量进行检验，包括材料的组织结构、强度等方面的评估。
3. 桥梁墩体和梁体的定位检测：无损检测技术可以用于对桥梁墩体和梁体的定位进行检测，判断其位置是否准确。
4. 桥梁支座的检测与评估：无损检测技术可以用于对桥梁支座的状态进行检测和评估，判断其是否需要更换或维修。
桥梁无损检测技术的研究进展随着无损检测技术的不断发展，桥梁无损检测技术也取得了显著进展。
道路桥梁检测中的无损检测技术探讨摘要：随着我国“十四五”规划的制定和实施，道路桥梁工程已成为社会经济发展的重要动力。
一方面，道路桥梁工程建设在建设规模和建设数量上呈现出爆发式增长的趋势；另一方面，道路桥梁工程的质量检验也成为相关工程的核心重点，严格的质量控制成为行业发展的重要因素。
内容上，引发了一系列的思考和探索。
关键词：道路桥梁工程；无损检测前言：道路桥梁工程中无损检测技术的应用，有效提升了道路桥梁工程的检测效率。
经过多年的摸索与实践，我国的路桥无损检测技术不断得到优化与完善。
桥梁桩基对工程建设整体质量的影响较大，为保障工程安全且质量达标需做好桥梁桩基质量检测工作。
其中，无损检测技术在道路、桥梁的养护、维修和创新改造上，都发挥了其最大的优势。
1道路桥梁检测中的无损检测技术及其应用1.1射线探伤无损检测技术射线探伤无损技术是目前公路桥梁检测中常用的一种方法，它是通过将敏感底板置于混凝土结构中进行检测，能够用来检测钢筋是否存在断裂及是否存在空洞问题。
同时，利用射线探伤技术进行无损发射X射线，能够达到40厘米厚的硬质材料，既能保证车辆的安全，又能获取清晰、准确的影像资料，从而对桥梁结构的损害做出直观、准确的判断。
但这种技术也有很多缺陷，包括技术应用过程离不开探射源、若X射线无法穿透后截面即无法获取清晰准确的图像信息等。
不仅如此，该技术的应用成本也相对较高，且X射线会对人体产生一定的不利影响。
所以在道路桥梁检测工作中，需要根据道路桥梁工程基本情况和实际检测要求谨慎判断是否应选用射线无探伤检测技术。
1.2超声波检测技术超声波是一种比人类可分辨频率更高的声波，超声波检测技术就是根据超声波的传播原理开发的。
在公路桥梁的检测中，将超声波装置安装在需要探测的位置，并发射超声波，然后通过专门的设备，将反射的超声波反馈给桥梁，分析波形和角度，从而确定桥梁的整体性能，确保桥梁的安全。
为了提高探测的精确度，可以采用在不同的位置放置不同的传感器，并且每隔一段时间进行超声的反射，然后结合时间、位移、速度等参数来确定超声装置的测量精度。
既有桥梁桩基无损检测技术探讨
【摘要】随着我国经济的不断发展，人们对桥梁的要求也逐渐提升。
桥梁建设过程中，桩基质量好坏将直接影响桥梁的实际使用寿命以及使用安全性，所以必须加以重视。
如何对桥梁的桩基进行检测，保证桩基质量满足工程基本需求便成为相关工作人员迫切需要解决的问题。
从目前我国桥梁桩基无损检测技术的掌握情况入手，提出完善措施。
【关键词】桥梁检测；桩基检测；无损检测
引言：经济及施工技术的不断发展为大型桥梁建设提供了可能，且大型桥梁施工中，桩基础是比较常见的工程类型。
钻孔灌桩以及注桩的施工工期较短并且施工方便，桩体的承载能力高，所以在许多桥梁基础中都有其身影。
但是桩基础自身属于隐蔽性较强的工程，受到地质条件复杂性以及施工工艺等多方面因素的影响，经常出现桩基础不满足工程设计需求的情况，如何解决该问题，是所有桥梁建设人员关注的问题，下文将对其进行分析。
一、桩基分类
不同地区对桥梁建设的要求有所不同，而桩基工程的分类也比较多，如下表1所示。
表1.桩基分类
分类类型桩基类型
承载能力摩擦桩端承桩摩擦端承桩
成桩方式灌注桩冲孔灌注钻孔灌注挖孔灌注
不同的桥梁桩基所对应的检测方式也是不同的，从近年来掌握的检测技术上看，需要从工程所在地区的实际情况来判断是需要挖孔还是需要钻孔，并且要明确对象是筑墩桩还是引桥桩，两种桩型对桩基检测方法的选择与应用具有极大的影响，只有明确这两方面因素，才能选择检测方式，保证检测结果的精准性。
二、桥梁桩基无损检测技术分析
1、静载试验法是比较常见的一种桥梁桩基无损检测技术，桩基工程施工过程中，单桩的竖向承载能力是十分重要的。
在对单桩的竖向承载能力进行检测时，变可以采用静载试验法这一比较原始的实验法。
桩基静载试验法需要在桩顶的位置施加荷载，对荷载施加时桩内部产生的变化进行分析，通过检测的方式获得p-s曲线，结合工作经验与相关资料对
曲线进行判断，明确桩的施工质量以及该桩位的承载能力。
另外静载检测中有一种比较特别的检测方法，叫自平衡测试法，在我国，是由东南大学研究和推广的，自平衡测桩法是在桩身平衡点位置安设荷载箱，沿垂直方向加载，即可同时测得荷载箱上、下部各自承载力。
试验时，在地面上通过油泵加压，随着压力增加，荷载箱将同时向上、向下发生变位，
促使桩侧阻力及桩端阻力的发挥。
桩基静载试验法属于通过慢速度来维持荷载的一种检测方式，因为在桥梁施工过程中，桩基的承载能力比较强而且施工环境普遍比较恶劣，不仅检测时间长，而且检测所需要耗费的资金也比较多，配套工作很难落实到实处[1]。
2、高应变动测法是90年代中采用的一种检测桩基桩身完整性和单桩竖向承载力的方法，该方法是采用锤重达桩身重量10%以上或单桩竖向承载力1%以上的重锤以自由落体
击向桩顶，从而获得相关的动力系数，应用规定的程序，进行分析和计算，得到桩身的完整性参数和单桩竖向承载力，也称为Case法或Cap-wape法。
这一检测方法在刚刚面世的时候，受到相关研究人员及工作人员深深的质疑，但是通过多年来的实际使用以及相关的静动资料对比证明发现，该方式切实可用。
所以近年来各方也逐渐地开始接受这种将误差（与静载试验对比）控制在10%以内的承载力检测方法，虽然其检测费用较静载试验法大大降低，但是因为这种检测方式在实际使用过程中，各方面的准备工作以及相关条件都比较难以满足，提升了检测工作的难度，并且最终的检测结果精确性与其余的无损检测技术相比较差，所以在桥梁桩基无损检测中只是选择性的采用该方式进行检测[2]。
3、声波透射法是使用时间比较长的一种无损检测方法，在向桩基内部灌注砼之前，需要先在桩内部预埋一些声测管，
这些声测管起到的作用就是当做超声脉冲发射以及接受探
头的通道，让超声探测仪器沿着桩基内部纵轴的方向逐步的接近预埋的声测管，最终明确穿过横截面过程中声参数，对采集到的数据进行搜集整理，使其形成一种可以供工作人员分析、判断的形象值。
在处理完上述问题后，对分析结果进行总结归纳，得出砼内部存在的缺陷类型以及缺陷的大小和位置等信息，明确均匀性指标以及强度等级[3]。
声波透射法的使用范围比较广，只要桩径可以达到60cm都可以使用，
但是只能够在已经事先埋设声测管的桩基中使用。
声测管范围以外都不能检测，所以使用范围是具有一定局限性的。
测试系统的构成要素包含超声检测仪、超声换能器以及各种探头配置等，而且必须要保证数据采集系统与数据处理系统正常运行[4]。
在缺陷判断方面，为了提升检测速度，通常情况下只需要测量声时值以及波幅值即可。
通过多次测量来掌握大量数据，对数据进行整理与改变，绘制剖面上的各个要素，并对要素进行判断分析。
当前我国比较常见的缺陷判断方法主要集中在数值判断法以及声场阴影区重叠法这两种方式。
而概率法的基本要求就是要对所有的数值进行纠正与修改，会受到许多方面因素的影响，对操作人员的个人能力要求比较高。
数值判断法驻澳将声速、波幅等因素进行综合判断，通过多个角度来判断检测内容，得出正确结论。
但是因为频率在实
际检测过程中是比较少见的，所以该方法的使用频率也比较低。
在桥梁检测的基础之上，通过PSD判断法对结果进行研究，联合实践证明的方式来判断缺陷。
通过实践证明，这一方法对缺陷的敏感程度比较高，但是对因为声测管平衡性不达标或者砼不均匀等原因产生的声时变化不够敏感，基本上没有任何的反映。
通常新诞生的仪器都会将PSD判定为自动计算模块，不许要再对其进行人工计算，节省了计算步骤与时间。
但是在对临界值进行判断时，必须要通过人工计算的方式来明确数值，如果在检测结果当中发现了缺陷，则可以根据缺陷的类型与以往的工作经验对其进行深入计算，明确砼的均匀性以及该位置强度指标，判断平均波速与离差系数等因素，保证无损检测的作用最大化发挥[5]。
结束语：
桥梁质量好坏不仅会影响我国经济发展，同时也会影响人们的出行安全，所以必须从多角度入手，保证桥梁的施工质量。
无损检测技术作为近年来发展比较全面并且深受相关工作人员喜爱的检测技术，在实际使用中依然存在许多忙点与错误。
本文从声波透射法、低应变动测法、高应变动测法、静载试验法的使用制约条件、优势等方面入手，详细分析了这些常见的无损检测方式，旨在为相关研究人员提供参考，促进我国桥梁事业更好更快的发展，为经济发展提供助力。
参考文献：
[1]谭敏，揭选红.无损检测技术在桥梁桩基检测中的应用思路研究[J].科技资讯，2014，12（22）：99-101.
[2]刘彬，董世运，徐滨士，何鹏.超声无损检测在再制造涂层质量评价中的研究与应用[J].无损检测，2013，09（17）：88-91.
[3]季勇志，王元战，李珊珊.码头桩基的纵波检测和扭转波检测的对比研究[J].工程勘察，2013，07（13）：147-149.
[4]彭华.压力容器制造与维修中无损检测技术的应用[J]. 科技创新与应用，2011，11（22）：111-113.
[5]张生福.公路桥梁桩基检测技术应用与探讨2014年全国科技工作会议论文集[M].中国会议，2012：222-224.。
