MSA测量系统分析的运用

测量系统分析报告MSA1. 引言测量系统分析（Measurement System Analysis，简称MSA）是指通过分析和评估测量系统的性能、稳定性和可靠性，来判断测量结果的准确性和可靠性的过程。

本报告旨在对某测量系统进行全面的分析和评估，以帮助提升测量系统的质量和可靠性。

2. 测量系统分析方法在进行测量系统分析时，常采用以下方法：2.1 重复性与再现性分析重复性和再现性是评估测量系统可靠性的重要指标。

通过对同一对象进行多次测量，可以评估测量结果的一致性和稳定性。

2.2 偏倚分析偏倚分析用于评估测量系统是否存在系统性的误差。

通过对测量系统进行校准，并比较校准前后的测量结果，可以判断测量系统的偏倚情况。

2.3 线性分析线性分析用于评估测量系统是否存在线性关系。

通过测量系统对一系列已知标准进行测量，并绘制测量结果与标准值之间的图表，可以判断测量系统的线性关系。

3. 案例分析本次测量系统分析以某电子元件测量系统为例进行分析。

3.1 重复性与再现性分析通过对同一电子元件进行连续十次测量，并记录测量结果，得到以下数据：测量次数测量结果1 12.32 12.43 12.14 12.35 12.26 12.47 12.58 12.29 12.610 12.3通过计算这十次测量结果的平均值和标准偏差，得到重复性和再现性的评估数据。

3.2 偏倚分析为了评估测量系统的偏倚情况，我们对测量系统进行了校准，并测量了一系列标准样本。

校准前后的测量结果如下：标准样本校准前测量结果校准后测量结果1 2.3 2.12 3.4 3.23 4.5 4.44 5.6 5.75 6.7 6.56 7.8 7.9通过比较校准前后的测量结果，可以评估测量系统的偏倚情况。

3.3 线性分析为了评估测量系统的线性关系，我们选择了一系列已知标准进行测量，并绘制了测量结果与标准值之间的图表。

图表显示测量系统的测量结果与标准值之间存在一定的线性关系。

MSA测量系统分析的运用MSA（Measurement System Analysis）是指对测量系统的准确性、稳定性、能力及有效性进行评估和分析的过程。

测量系统在许多行业和领域中都是至关重要的，它用于收集数据并作出决策。

因此，确保测量系统的可靠性和准确性对于生产质量的保证至关重要。

MSA的目的是评估测量系统的可重复性（repeatability）、再现性（reproducibility）和准确性（accuracy）。

可重复性是指在相同条件下，同一测量员重复测量同一对象时的结果之间的差异度。

再现性是指在相同条件下，不同测量员对同一对象进行测量时的结果之间的差异。

准确性是指测量结果与实际值之间的误差。

在实际应用中，MSA可以通过样本试验和数据分析来完成。

以下是MSA的运用的几个方面：1.测量系统评估：通过实施测量系统评估，可确定测量系统的稳定性、准确度和可靠性。

评估方法包括重复测量、相互换位法和测量系统分析工具的应用。

评估结果将利于识别测量系统中的问题，并制定改进计划。

2.测量系统能力分析：通过测量系统能力分析，可以确定测量系统是否适用于特定的应用。

通常使用的能力度量指标包括稳定性及解析度。

能力分析的目的是确保测量系统能够满足产品质量要求。

3.数据分析：通过对测量系统产生的数据进行分析，可以发现数据的特征和规律，从而帮助决策制定。

例如，通过分析测量系统的稳定性，可以确定其是否需要进行校准或维护。

4.连续改进：MSA是一个持续改进的过程。

通过对测量系统进行分析，可以不断识别和纠正测量系统中的问题，从而提高测量系统的准确性和可靠性。

该过程将有助于减少产品质量问题，并提高生产效率。

5.统计控制：通过对测量系统进行统计控制，可以确保测量系统的稳定性。

统计控制技术包括控制图和过程能力指数等，可以帮助监控测量数据并识别异常。

6.培训与教育：为了提高测量系统的准确性和可靠性，需要向测量员提供培训和教育。

他们应该了解测量系统的重要性，掌握正确的测量技术和方法，并了解如何正确处理和分析数据。

MSA（MeasurementSystemAnalysis）使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分。

以事实和数据驱动管理，而数据是测量的结果，因此在开展统计分析时，要特别强调数据本省的质量和相应的测量系统分析。

测量：是指对具体事物赋予数值，以表示它们与特定特性之间的关系。

在这个过程中，由人员、仪器或量具、测量对象、操作方法和环境构成的整体就是测量系统。

所谓测量系统分析，是指运用统计学的方法对测量系统进行评估，在合适的特性位置测量正确的参数，了解影响测量结果的波动来源及分布，并确认测量系统是否符合工程需求。

任何实测数据的波动都可以看作过程的波动和测量系统的波动之和，即σ2总=σ2过程+σ2测量系统六个常见的测量系统评估项目稳定性、偏倚、线性、分辨率、重复性和再现性。

其中偏倚是测量系统准确度的度量。

01偏倚Bias测量观察平均值与该零部件采用精密仪器测量的标准平均值的差值02线性表征量具预期工作范围内偏倚值的差别03稳定性表征测量系统对于给定的零部件或标准件随时间变化系统偏倚中的总偏差量，与通常意义上的统计稳定性是有区别的04重复性指同一个评价人，采用同一种测量仪器，多次测量同一零件的同一特性时获得的测量值（数据）的偏差05再现性指由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性时测量平均值的偏差通常，前三种指标用于评价测量系统的准确性，后两种指标用于评价测量系统的精确性。

测量系统的准确性可以通过对设备的校准等对测量系统进行维护、监控，也就是说，通过对测量系统的分辨率、偏倚、线性和稳定性进行分析后进行校准后可以解决其准确性问题。

工程上通常用测量系统的精确性也就是其重复性和再现性来研究其统计特性，就是通常所说的“GR&R研究”。

测量系统分析流程及方法测量系统分析是一项重要的系统工程。

测量系统MSA分析1. 简介测量系统分析（Measurement System Analysis，简称MSA）是针对测量系统进行的一项评估，用于确定测量系统的准确性和稳定性。

MSA分析是质量管理中非常重要的一部分，可以帮助我们评估测量系统的可靠性，从而确保产品质量的准确性和可靠性。

2. MSA分析的目的MSA分析的主要目的是确保测量系统的有效性和稳定性。

它通过评估测量系统的各种组件，如测量设备、操作员和测量过程，来确定测量系统的可靠性和精确度。

具体来说，MSA分析有以下几个目标：•评估测量设备的准确性和稳定性•评估操作员的测量技能和一致性•评估测量过程的可重复性和再现性•识别并减少测量系统中的变异源3. MSA分析的方法在进行MSA分析时，通常可以采用以下几种方法：3.1 精度和偏差分析精度和偏差分析是一种常用的MSA分析方法，它通过比较测量系统的测量结果与参考值之间的差异来评估测量设备的准确性和稳定性。

通常可以采用直方图、散点图等方式来可视化表示测量结果与参考值之间的差异，进而确定测量设备的偏差情况。

3.2 重复性和再现性分析重复性和再现性分析是评估测量过程的可重复性和再现性的方法。

重复性指的是同一测量设备在同一测量条件下进行多次测量时产生的结果的一致性，而再现性指的是不同测量设备在相同测量条件下进行多次测量时产生的结果的一致性。

通过统计分析和可视化展示重复性和再现性的数据，可以评估测量过程的稳定性和可靠性。

3.3 线性度和偏移分析线性度和偏移分析是评估测量系统线性度和偏移情况的方法。

线性度指的是测量设备在不同测量范围内的测量结果是否存在线性关系，而偏移指的是测量设备的测量结果是否存在常数偏差。

通过对测量结果进行统计分析和可视化展示，可以确定测量系统的线性度和偏移情况。

4. MSA分析的应用MSA分析在实际应用中具有广泛的用途，特别是在制造业领域。

以下是一些常见的应用场景：•生产线上定期进行测量设备的校验和维护，以确保测量结果的准确性和稳定性。

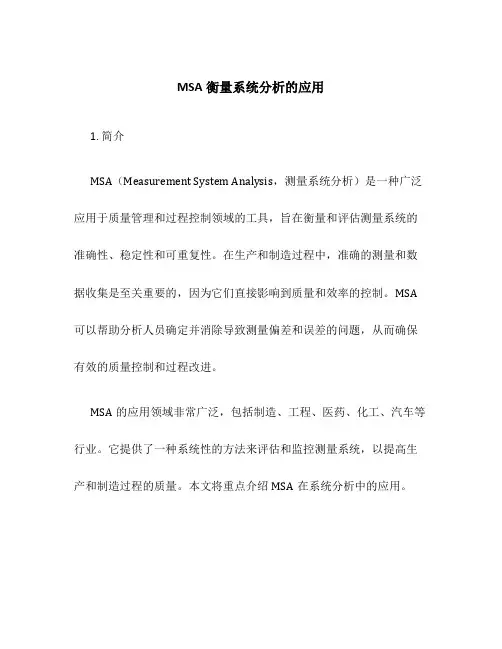

MSA衡量系统分析的应用1. 简介MSA（Measurement System Analysis，测量系统分析）是一种广泛应用于质量管理和过程控制领域的工具，旨在衡量和评估测量系统的准确性、稳定性和可重复性。

在生产和制造过程中，准确的测量和数据收集是至关重要的，因为它们直接影响到质量和效率的控制。

MSA 可以帮助分析人员确定并消除导致测量偏差和误差的问题，从而确保有效的质量控制和过程改进。

MSA的应用领域非常广泛，包括制造、工程、医药、化工、汽车等行业。

它提供了一种系统性的方法来评估和监控测量系统，以提高生产和制造过程的质量。

本文将重点介绍MSA在系统分析中的应用。

2. MSA的测量系统评估指标在开展MSA之前，需要确定一些测量系统评估指标来衡量测量系统的准确性和稳定性。

下面是一些常用的评估指标：•准确性（Accuracy）：测量结果与实际值之间的偏差程度。

•稳定性（Stability）：测量系统随时间的变化情况。

•可重复性（Repeatability）：同一测量员重复进行多次测量时，测量结果的一致性。

•重现性（Reproducibility）：不同测量员在相同条件下进行测量时，测量结果的一致性。

•分辨率（Resolution）：测量系统能够显示的最小分度值。

这些评估指标可以帮助分析人员全面了解测量系统的性能，并决定是否需要进行系统校准、维护或改进。

3. MSA在系统分析中的应用3.1 测量设备分析在制造和生产过程中，测量设备的准确性和可靠性对产品质量至关重要。

通过使用MSA工具，可以评估和分析测量设备的性能，并确定是否需要进行校准或更换。

3.1.1 重复性和重现性分析在进行测量设备分析时，通常会进行重复性和重现性分析。

重复性分析评估了同一测量员在短时间内进行重复测量时的一致性，而重现性分析评估了不同测量员在相同条件下进行测量时的一致性。

通过这些分析，可以确定测量设备的稳定性和可重复性，并识别出任何与测量员相关的问题。

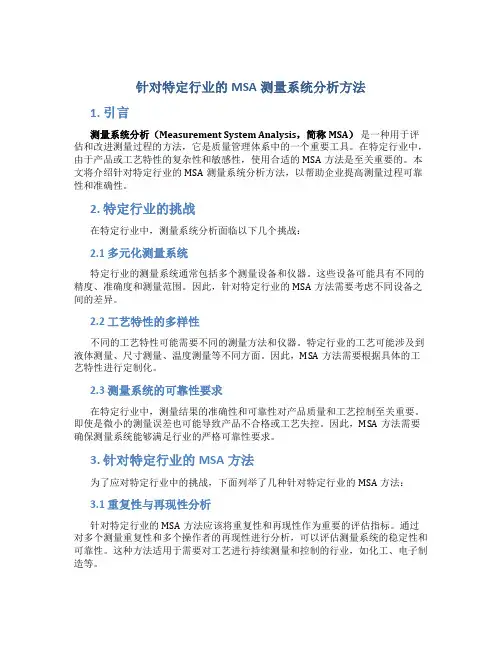

针对特定行业的MSA测量系统分析方法1. 引言测量系统分析（Measurement System Analysis，简称MSA）是一种用于评估和改进测量过程的方法，它是质量管理体系中的一个重要工具。

在特定行业中，由于产品或工艺特性的复杂性和敏感性，使用合适的MSA方法是至关重要的。

本文将介绍针对特定行业的MSA测量系统分析方法，以帮助企业提高测量过程可靠性和准确性。

2. 特定行业的挑战在特定行业中，测量系统分析面临以下几个挑战：2.1 多元化测量系统特定行业的测量系统通常包括多个测量设备和仪器。

这些设备可能具有不同的精度、准确度和测量范围。

因此，针对特定行业的MSA方法需要考虑不同设备之间的差异。

2.2 工艺特性的多样性不同的工艺特性可能需要不同的测量方法和仪器。

特定行业的工艺可能涉及到液体测量、尺寸测量、温度测量等不同方面。

因此，MSA方法需要根据具体的工艺特性进行定制化。

2.3 测量系统的可靠性要求在特定行业中，测量结果的准确性和可靠性对产品质量和工艺控制至关重要。

即使是微小的测量误差也可能导致产品不合格或工艺失控。

因此，MSA方法需要确保测量系统能够满足行业的严格可靠性要求。

3. 针对特定行业的MSA方法为了应对特定行业中的挑战，下面列举了几种针对特定行业的MSA方法：3.1 重复性与再现性分析针对特定行业的MSA方法应该将重复性和再现性作为重要的评估指标。

通过对多个测量重复性和多个操作者的再现性进行分析，可以评估测量系统的稳定性和可靠性。

这种方法适用于需要对工艺进行持续测量和控制的行业，如化工、电子制造等。

3.2 线性度和偏倚分析对于需要进行线性测量的特定行业，例如机械制造、汽车制造等，MSA方法应该包括线性度和偏倚分析。

通过对测量结果的回归分析和误差分析，可以评估测量系统的线性度和偏倚情况，以确定测量结果的可靠性。

3.3 校准和验证方法特定行业的测量系统通常需要定期进行校准和验证，以确保其准确性和可靠性。

MSA测量系统分析步骤和应用1.什么是MSA1.1 测量系统：指被测试特性赋值的操作、程序、量具、设备、软件及操作人员的集合，是用来获得测量结果的整个过程。

1.2 量具：指任何用来获得测量结果的装置，包括用来测量合格或不合格的装置。

1.3 测量系统的分辨率：测量系统检出并如实指示被测特性中极小变化的能力（也称为分辨力）。

特别提醒：单独一个测量仪器不是测量系统，如一把卡尺、一台电子称等。

2.测量系统的作用2.1 评估测量系统误差的大小，是否能被客户接受。

2.2 评估测量系统的稳定性，随着时间的推移，变异是否受控。

2.3 评估测量系统的偏倚值是否能被客户接受。

2.4 评估几种不同测量系统的优劣。

通过MSA评估，找到测量系统改善的着力点，确定是进行人员培训，还是调整测量方法或调整仪器。

第一份X-R图显示过程正常，分辨力0.001，第二份X-R图显示过程不正常，分辨力0.01。

虽然这是针对同一制程，但是为什么会有这么大的差异呢？从以上数据来看，第二份控制图的测量系统分辨力太低，导致虚发报警。

因此可以推断出，做SPC的前提是MSA必须合格，虚发报警导致成本过高。

3.MSA评估的仪器和责任人员3.1 测量系统一般由仪校人员或品质部的负责人来主导，由参与检测或试验人员来测量，以提供测量数值。

不可以由品质部领导或仪校人员来测量和提供数值，需要特别注意的是：测量人员不可知道自己上次测量结果和别人测量结果，要保证盲测。

MSA要识别的误差是测量人员、设备、环境、方法、标准值导致的误差，品质部领导和仪校人员一般不亲自测量产品，所以分析他们的测量数据基本没有价值。

3.2 MSA分析的范围来自控制计划所有的测量系统，包括计量性、计数性。

3.3 破坏性的测量系统现在一般不做分析，除非客户有特殊要求，如盐雾试验测量系统。

特别提醒：MSA分析的包括控制计划中所有测量系统，而不仅仅是测量特殊特性的测量系统。

4.MSA专业术语解释4.1 准确度（Accuracy）准确度或称偏移（BIAS），是指测量值与相对真值之间的差异。
