微波无损检测技术全解

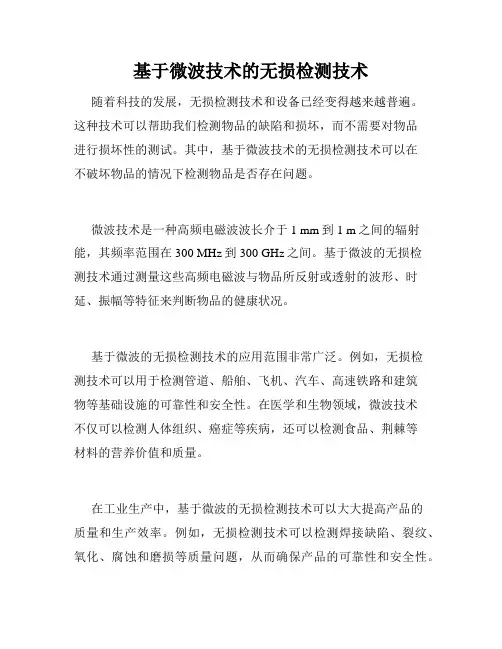

基于微波技术的无损检测技术随着科技的发展，无损检测技术和设备已经变得越来越普遍。

这种技术可以帮助我们检测物品的缺陷和损坏，而不需要对物品进行损坏性的测试。

其中，基于微波技术的无损检测技术可以在不破坏物品的情况下检测物品是否存在问题。

微波技术是一种高频电磁波波长介于1 mm到1 m之间的辐射能，其频率范围在300 MHz到300 GHz之间。

基于微波的无损检测技术通过测量这些高频电磁波与物品所反射或透射的波形、时延、振幅等特征来判断物品的健康状况。

基于微波的无损检测技术的应用范围非常广泛。

例如，无损检测技术可以用于检测管道、船舶、飞机、汽车、高速铁路和建筑物等基础设施的可靠性和安全性。

在医学和生物领域，微波技术不仅可以检测人体组织、癌症等疾病，还可以检测食品、荆棘等材料的营养价值和质量。

在工业生产中，基于微波的无损检测技术可以大大提高产品的质量和生产效率。

例如，无损检测技术可以检测焊接缺陷、裂纹、氧化、腐蚀和磨损等质量问题，从而确保产品的可靠性和安全性。

同时，基于微波的无损检测技术也可以检测生产线上的设备运转状况，及早检测设备故障并进行维护。

基于微波技术的无损检测技术具有许多优点。

例如，该技术可以在物品表面和内部同时检测，避免了物品内部损伤和测试过程中的污染。

此外，该技术可以高速扫描物品，节约了测试时间和成本。

当然，由于每种材料的电磁特性都不同，所以需要针对不同的物品进行定制化的技术和设备。

尽管基于微波的无损检测技术具有许多好处，但是仍然存在一些问题和挑战。

首先，该技术需要专业人员进行操作，这对于一些小型企业和个人来说可能具有一定的限制和困难。

此外，由于各种因素的影响，如温度、湿度、物品厚度和材料变化等，会影响测试结果，从而导致误差和不准确性。

因此，在实际应用中，我们需要根据具体情况进行调整和测试，以避免误解和错误。

总体来说，基于微波技术的无损检测技术已经成为现代工业和医学领域中不可或缺的一部分。

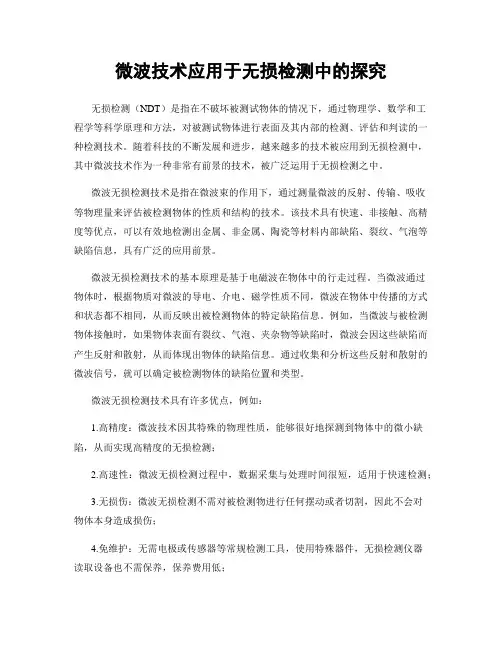

微波技术应用于无损检测中的探究无损检测（NDT）是指在不破坏被测试物体的情况下，通过物理学、数学和工程学等科学原理和方法，对被测试物体进行表面及其内部的检测、评估和判读的一种检测技术。

随着科技的不断发展和进步，越来越多的技术被应用到无损检测中，其中微波技术作为一种非常有前景的技术，被广泛运用于无损检测之中。

微波无损检测技术是指在微波束的作用下，通过测量微波的反射、传输、吸收等物理量来评估被检测物体的性质和结构的技术。

该技术具有快速、非接触、高精度等优点，可以有效地检测出金属、非金属、陶瓷等材料内部缺陷、裂纹、气泡等缺陷信息，具有广泛的应用前景。

微波无损检测技术的基本原理是基于电磁波在物体中的行走过程。

当微波通过物体时，根据物质对微波的导电、介电、磁学性质不同，微波在物体中传播的方式和状态都不相同，从而反映出被检测物体的特定缺陷信息。

例如，当微波与被检测物体接触时，如果物体表面有裂纹、气泡、夹杂物等缺陷时，微波会因这些缺陷而产生反射和散射，从而体现出物体的缺陷信息。

通过收集和分析这些反射和散射的微波信号，就可以确定被检测物体的缺陷位置和类型。

微波无损检测技术具有许多优点，例如：1.高精度：微波技术因其特殊的物理性质，能够很好地探测到物体中的微小缺陷，从而实现高精度的无损检测；2.高速性：微波无损检测过程中，数据采集与处理时间很短，适用于快速检测；3.无损伤：微波无损检测不需对被检测物进行任何摆动或者切割，因此不会对物体本身造成损伤；4.免维护：无需电极或传感器等常规检测工具，使用特殊器件，无损检测仪器读取设备也不需保养，保养费用低；5.呈现简单：微波无损检测技术检测结果呈现形式非常直观，易于判断，缺陷点就是显示出来的黑色点，因而技术工人不需要受过很长时间技能培训，就可以轻松读懂检测结果。

微波无损检测技术在工业领域中有着广泛的应用，它在机械制造、航空航天、汽车、电力、通信等行业中，接替了传统无损检测方法，成为优质、有效的检测手段。

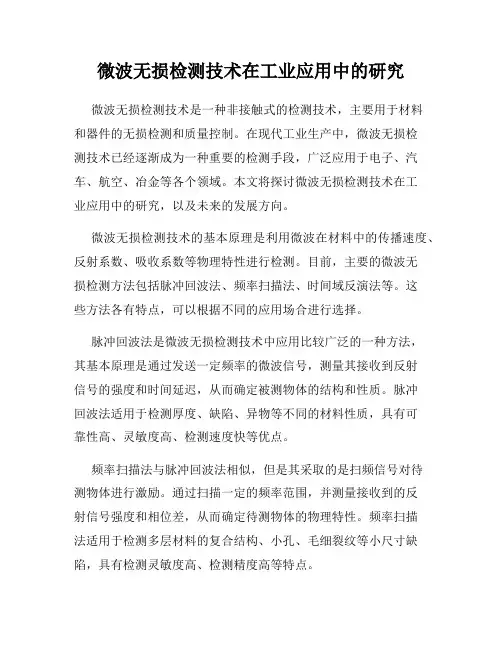

微波无损检测技术在工业应用中的研究微波无损检测技术是一种非接触式的检测技术，主要用于材料和器件的无损检测和质量控制。

在现代工业生产中，微波无损检测技术已经逐渐成为一种重要的检测手段，广泛应用于电子、汽车、航空、冶金等各个领域。

本文将探讨微波无损检测技术在工业应用中的研究，以及未来的发展方向。

微波无损检测技术的基本原理是利用微波在材料中的传播速度、反射系数、吸收系数等物理特性进行检测。

目前，主要的微波无损检测方法包括脉冲回波法、频率扫描法、时间域反演法等。

这些方法各有特点，可以根据不同的应用场合进行选择。

脉冲回波法是微波无损检测技术中应用比较广泛的一种方法，其基本原理是通过发送一定频率的微波信号，测量其接收到反射信号的强度和时间延迟，从而确定被测物体的结构和性质。

脉冲回波法适用于检测厚度、缺陷、异物等不同的材料性质，具有可靠性高、灵敏度高、检测速度快等优点。

频率扫描法与脉冲回波法相似，但是其采取的是扫频信号对待测物体进行激励。

通过扫描一定的频率范围，并测量接收到的反射信号强度和相位差，从而确定待测物体的物理特性。

频率扫描法适用于检测多层材料的复合结构、小孔、毛细裂纹等小尺寸缺陷，具有检测灵敏度高、检测精度高等特点。

时间域反演法是一种相对新的微波无损检测方法，其基本原理是通过多次微波信号的反射，推断出待测物体的电磁参数分布。

时间域反演法适用于检测石油、天然气开采井内管道的腐蚀、内部裂纹、腐蚀状况等。

微波无损检测技术广泛应用于各个领域。

在电子行业中，微波无损检测技术可以用于半导体封装材料的参数检测，以及基板和电路板内的线路、孔洞和接口的检测。

在汽车制造行业中，微波无损检测技术可以用于汽车发动机部件和制动系统的检测。

在航空制造行业中，微波无损检测技术可以用于飞机机翼的检测。

在冶金行业中，微波无损检测技术可以用于不锈钢、铝板和铜板等材料的厚度测量和缺陷检测。

然而，微波无损检测技术仍存在一些局限性。

首先，由于微波的穿透深度和分辨率有限，只能检测表面和浅层缺陷，不能检测深层缺陷。

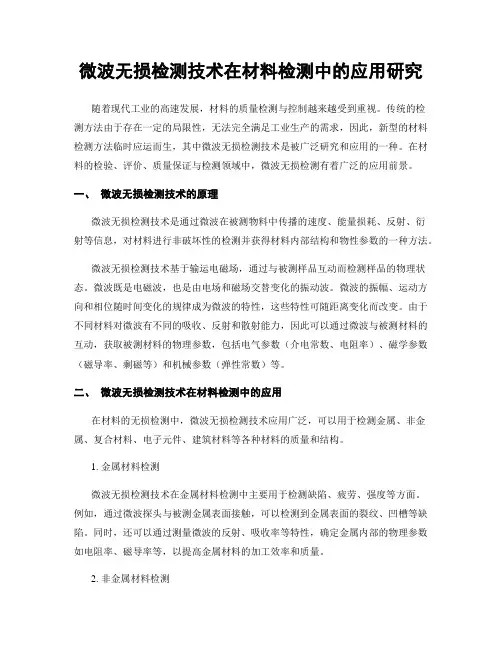

微波无损检测技术在材料检测中的应用研究随着现代工业的高速发展，材料的质量检测与控制越来越受到重视。

传统的检测方法由于存在一定的局限性，无法完全满足工业生产的需求，因此，新型的材料检测方法临时应运而生，其中微波无损检测技术是被广泛研究和应用的一种。

在材料的检验、评价、质量保证与检测领域中，微波无损检测有着广泛的应用前景。

一、微波无损检测技术的原理微波无损检测技术是通过微波在被测物料中传播的速度、能量损耗、反射、衍射等信息，对材料进行非破坏性的检测并获得材料内部结构和物性参数的一种方法。

微波无损检测技术基于输运电磁场，通过与被测样品互动而检测样品的物理状态。

微波既是电磁波，也是由电场和磁场交替变化的振动波。

微波的振幅、运动方向和相位随时间变化的规律成为微波的特性，这些特性可随距离变化而改变。

由于不同材料对微波有不同的吸收、反射和散射能力，因此可以通过微波与被测材料的互动，获取被测材料的物理参数，包括电气参数（介电常数、电阻率）、磁学参数（磁导率、剩磁等）和机械参数（弹性常数）等。

二、微波无损检测技术在材料检测中的应用在材料的无损检测中，微波无损检测技术应用广泛，可以用于检测金属、非金属、复合材料、电子元件、建筑材料等各种材料的质量和结构。

1. 金属材料检测微波无损检测技术在金属材料检测中主要用于检测缺陷、疲劳、强度等方面。

例如，通过微波探头与被测金属表面接触，可以检测到金属表面的裂纹、凹槽等缺陷。

同时，还可以通过测量微波的反射、吸收率等特性，确定金属内部的物理参数如电阻率、磁导率等，以提高金属材料的加工效率和质量。

2. 非金属材料检测微波无损检测技术在非金属材料检测中主要用于检测材料的结构和物理性质等方面。

例如，在飞机制造中，采用微波无损检测技术可以检测飞机零部件中的裂纹、气泡和其他缺陷，以保证飞机的安全性。

同时，部分非金属材料的产品可以通过微波的吸收率、反射率等物理参数来确定其质量。

3. 建筑材料检测微波无损检测技术在建筑材料检测中应用也越来越广泛。

微波无损检测技术在材料表征中的应用随着现代科学技术的日益发展，微波无损检测技术也逐渐成为了材料表征中不可或缺的工具。

所谓“微波无损检测技术”，就是利用微波在材料中的传播和反射特性，来探测材料的内部结构、物理特性和缺陷等信息。

本文将会从微波无损检测技术的原理、特点和应用等方面来进行深入的探讨。

一、微波无损检测技术原理微波是一种电磁波，其频率范围一般在300MHz～300GHz之间。

与传统的X 射线、超声波等检测技术相比，微波无损检测技术具有以下几个优点：1. 非接触式：微波无损检测技术不需要与被测物件接触，即可进行检测，避免了物理接触可能带来的影响。

2. 高灵敏度：微波无损检测技术对物体表面和内部的微小缺陷都有很高的探测能力，能够检测到毫米甚至亚毫米级别的缺陷。

3. 高分辨率：微波波长相对较短，可以获得比较高的空间分辨率，能够精确定位缺陷的位置和性质。

微波无损检测技术主要是利用电磁波在材料内传播和反射的特性来进行探测。

当一束微波照射到材料表面时，部分微波会被反射回来，另一部分则会穿透材料进入内部。

当微波遇到材料内部的缺陷或者密度不均匀的区域时，就会产生不同程度的反射和散射。

通过测量反射和散射的强度、时间和相位等信息，就能够获取材料内部的结构、物理特性和缺陷等信息。

二、微波无损检测技术特点微波无损检测技术作为一种新兴的材料表征工具，具有以下几个独特的特点：1. 适用范围广：微波无损检测技术适用于各种材料，包括金属、非金属、复合材料、电介质材料等。

2. 非破坏性：微波无损检测技术不会对被检测材料造成任何破坏性影响，保证了被检测物的完整性和可用性。

3. 检测速度快：微波无损检测技术检测速度很快，可以在几秒钟或者几分钟内完成对物体的检测和分析。

4. 精密度高：微波无损检测技术具有很高的探测精度和分辨率，可以检测到微小的缺陷和材料内部变化。

5. 可定量化：微波无损检测技术可以对检测结果进行定量化分析，从而提高了检测结果的可靠性和准确性。

玻璃钢管的微波无损检测技术的探析摘要：玻璃钢管是一种较为特殊的材料，被广泛的应用在油气田地面工程建设当中，但如果不能对其进行有效的检测，就可能会导致玻璃钢管的某些制造安装职工的缺陷无法及时被发现，进而产生严重的质量问题及安全隐患。

微波无损检测是一种新型的非金属检测方式，在玻璃钢管检测中有较好的效果，本文就玻璃钢管中微波无损检测技术的应用进行分析。

关键词：玻璃钢管；微波；无损检测技术前言：玻璃钢管是一种用增强材料玻璃纤维及基体树脂制作成的一种新型材料，由于这种材料本身的耐腐蚀性、内壁较为光滑、流体阻力小、保温好及工程造价低等原因在石油天然气工业的油气技术及注水管道中有着广泛的应用。

但是在生产、运输、施工安装等环节，常会出现各种质量问题，比如树脂确实、渗透、分层等，因此需要在使用中对玻璃钢管进行有效的无损检测，减少问题的发生。

随着技术的发展近几年微波无损检测技术得到了极大的发展，逐渐趋于成熟，在一些非金属材料的检测中已经初见成效，因此本文就微波无损检测技术在玻璃钢管中的应用继续分析探讨。

一、微波检测技术（一）微波检测技术原理微波是一种干涉波，波长属于厘米级，频率范围在0.3-300GHz之间，由于微波对非金属材料有一定的穿透性，且其与非金属材料之间有一定的相互作用，因此微波在非金属材料的检测中具有较好的效果，在进行非金属材料检测时，微波的频率范围一般是在5-50GHz之间[1]。

微波在非金属材料中进行传播时，旺旺会在材料的界面上的反射波及入射波中形成一个驻波，在不同的界面上，如材料的前面或后面，材料的不同特征，例如分层、裂纹等原因，会导致微波传播中入射波及反射波发生一定的变化，也就造成了驻波的变化，也就是幅值、相位及频率的变化[2]。

那么通过这些变化，将相应的数据信息很粗安迪到接收器上，对数据进行处理后，就能有效的检测出非金属材料的缺陷，比如可以通过彩色图或灰色图的显色效果将玻璃钢材的缺陷情况做出反映。

微波无损检测技术在材料质量测定中的应用研究概述材料质量测定对于保证产品质量和安全至关重要。

传统的材料测定方法存在着不足，如破坏性测试、时间长、精确度低等问题。

为了克服这些问题，微波无损检测技术应运而生。

微波无损检测技术是利用微波的穿透、反射等特性，通过对材料内部的微波信号进行分析，来实现对材料质量的非破坏性评估和测量。

一、材料质量测定方法的发展1. 传统测定方法的问题传统材料质量测定方法主要包括破坏性测试、光学显微镜、X射线检测等。

这些方法存在着一些问题，如破坏性测试会损坏被测材料、时间成本高、无法满足大批量生产的需求等。

2. 微波无损检测技术的优势相比传统方法，微波无损检测技术具有以下优势：（1）非破坏性测试：微波无损检测技术不需要破坏材料，可以对材料进行非破坏性评估和测量，避免了样品的损坏和浪费。

（2）高效快速：微波无损检测技术能够迅速对材料进行测定，大大降低了检测时间，适应了大批量生产的需求。

（3）高精准度：微波无损检测技术能够准确地测量材料内部的各种参数，如含水率、密度、电导率等，提供了更精确的测量结果。

二、微波无损检测技术在材料质量测定中的应用1. 含水率测定含水率是材料质量的重要指标之一，对于确保产品质量有着至关重要的作用。

传统的含水率测定方法一般是通过烘箱烘干的方式，但这种方法需要耗费较长的时间且操作繁琐。

而微波无损检测技术可以通过对材料中微波的吸收来快速准确地测量含水率，实现了快速、准确的含水率测定。

2. 密度测定材料的密度是材料性能的重要参数，对于产品的质量和使用寿命有着重要的影响。

传统的密度测定方法主要是通过称重法和浸水法来进行。

但这些方法存在一定的局限性，如浸水法需要较长的时间，称重法对于某些形状特殊的材料不适用。

而微波无损检测技术可以通过对材料内部微波的穿透和反射来测量材料的密度，实现了对密度的快速、准确测定。

3. 电导率测定材料的电导率对于材料的导电性能和热传导能力有着重要的影响，对于材料的质量评估具有重要意义。

微波无损检测技术在材料表面缺陷检测中的应用研究随着科技不断发展和进步，微波无损检测技术在工业生产、医学、环境检测等领域得到了广泛应用。

其中，微波无损检测技术在材料表面缺陷检测中的应用已经成为热门领域之一。

本文将从技术原理、应用研究和未来趋势等方面，分析微波无损检测技术在材料表面缺陷检测中的应用研究。

一、技术原理微波无损检测技术是一种基于电磁波和微波传输特性的非损伤性检测方法，在材料表面缺陷检测中，其主要原理是利用微波在被检测材料中传播时遇到不同表面缺陷时产生的反射和散射信号，从而检测出缺陷的位置和大小。

微波无损检测技术的工作频率一般在0.3-100GHz之间，根据不同的频段和工作方式，可分为X波、K波、Ka波、E波等多种类型，并有相应的传感器和检测设备。

二、应用研究微波无损检测技术已经被广泛应用于铁路、航空、航天、汽车等领域，在材料表面缺陷检测方面，其应用研究主要包括以下几个方面：1、金属材料表面缺陷检测金属材料表面缺陷一般包括裂纹、疲劳、腐蚀等，它们都会导致金属材料的力学性能、耐久性和安全性等方面出现问题。

利用微波无损检测技术可以对金属材料表面缺陷进行快速、准确的检测和定位，提高生产效率和产品质量。

2、复合材料表面缺陷检测复合材料具有轻质、高强、高刚性等优良性能，在航空、航天、汽车等领域得到广泛应用。

然而，由于复合材料的结构和性质复杂，表面缺陷的检测是难点之一。

利用微波无损检测技术可以快速、准确地检测复合材料表面缺陷，为产品的研发和生产提供技术支持。

3、玻璃材料表面缺陷检测玻璃材料表面缺陷的检测对于玻璃生产和加工至关重要，其缺陷类型包括划痕、裂纹、气泡、暗点等。

传统的玻璃表面缺陷检测方法复杂、耗时，并且存在误检、误判等问题。

利用微波无损检测技术可以对玻璃材料表面的缺陷进行快速、准确的检测和定位，提高产品质量和生产效率。

三、未来趋势随着微波无损检测技术的不断发展和应用扩展，其在材料表面缺陷检测中的应用前景也非常广阔。
