《车站信号自动控制》实验指导书

车站信号自动控制课程设计
课程设计名称：车站信号自动控制课程设计
课程设计目标：
1. 了解车站信号自动控制的基本原理和技术；
2. 学习车站信号自动控制系统的设计和调试方法；
3. 培养学生运用所学知识解决车站信号自动控制问题的能力；
4. 提高学生的团队合作和实践能力。

课程设计内容安排：
1. 信号自动控制系统基本原理概述
- 信号自动控制系统的定义和作用
- 信号自动控制系统的组成和基本原理
2. 车站信号自动控制系统设计
- 车站信号灯的选择和布置
- 车站信号电路的设计和接线方法
- 车站信号自动控制系统的编程和调试
3. 信号自动控制系统故障排除与维护
- 常见故障的判断和解决方法
- 信号自动控制系统的维护保养技巧
4. 课程设计实践
- 学生分组进行实验
- 设计和搭建实际车站信号自动控制系统
- 进行实验数据的采集和分析
5. 课程设计报告撰写和展示
- 根据实验结果撰写课程设计报告
- 分组展示实验成果和解决问题的方法
评估方式：
1. 实验报告（30%）：根据实验步骤和结果撰写完整的实验报告
2. 实验成果展示（20%）：分组展示实验过程和成果，回答问题和解释设计方法
3. 课程设计报告（30%）：撰写完整的课程设计报告，包括实验过程、结果分析、问题讨论和改进方向
4. 参与度和团队合作（20%）：参与讨论、积极完成实验和展示任务，能与团队成员合作。

课程设计任务书专业铁道信号姓名学号开题日期：2012年11月7日完成日期：2012年12月13 日题目电气集中电路及控制逻辑分析一、设计的目的在车站联锁的发展过程中，就技术而论已经经历了机械集中联锁和电气集中联锁两代。

现在正从电气集中联锁向以计算机为代表的电子联锁过渡，或者说，正进入计算机联锁时期。

我国的电气集中联锁系统(以下简称6502系统)的联锁功能是比较完善的，电路结构层次是清晰的，电路的定型率是很高的。

6502电气集中联锁是计算机联锁系统的依据，因此对电气集中联锁系统的正确理解有助于计算机联锁系统的应用。

同时，电气集中系统中对室外设备的控制电路仍然是保留的，并且学会对电路的分析方法和技巧有助于对现场新设备电路的灵活变通。

二、设计的内容及要求（1）举例站场信号平面布置（下行咽喉）（2）6502电气集中选择组控制逻辑分析（3）道岔控制电路分析（S700K、ZYJ7，定位转反位）（4）信号点灯电路分析(进站、出站、调车信号机控制电路)（5）6502电气集中执行组控制逻辑分析（进路锁闭与信号开放、进路解锁）说明：（1）自己画出举例站场下行咽喉信号平面布置图（3）（4）要求以教材图为例，对电路控制进行全面分析（2）（5）根据指定的进路写出完整的逻辑分析过程三、指导教师评语四、成绩指导教师陈林秀2012年11月5日设计题目：6、S III→北京方面发车基本进路（1）举例站场信号平面布置（下行咽喉）（2）6502电气集中选择组控制逻辑分析（3）道岔控制电路分析（S700K、ZYJ7，定位转反位）一S700K型交流转辙机道岔启动电路1 技术要求：1)有车不能转—道岔区段有车占用时，该区段内的道岔不应转换。

称为区段锁闭。

2)锁闭不能转—进路在锁闭状态时，进路上的道岔不能转换。

称为进路锁闭。

3)要转转到底—道岔一经启动，就应转换到底，不受车辆进入影响，也不受值班员的控制。

4)不转就断电—道岔若未能转换，则自动切断启动电路，防止故障消失后，道岔自行转换。

课程设计任务书专业铁道信号姓名 ______________________ 学号_开题日期：2012年11月7日完成日期：2012年12月13日题目 _______一、设计的目的在车站联锁的发展过程中，就技术而论已经经历了机械集中联锁和电气集中联锁两代。

现在正从电气集中联锁向以计算机为代表的电子联锁过渡，或者说，正进入计算机联锁时期。

我国的电气集中联锁系统（以下简称6502系统）的联锁功能是比较完善的，电路结构层次是清晰的，电路的定型率是很高的。

6502电气集中联锁是计算机联锁系统的依据，因此对电气集中联锁系统的正确理解有助于计算机联锁系统的应用。

同时，电气集中系统中对室外设备的控制电路仍然是保留的，并且学会对电路的分析方法和技巧有助于对现场新设备电路的灵活变通。

二、设计的内容及要求（1）举例站场信号平面布置（下行咽喉）（2）6502电气集中选择组控制逻辑分析（3）道岔控制电路分析（S700K、ZYJ7，定位转反位）（4）信号点灯电路分析（进站、出站、调车信号机控制电路）（5）6502电气集中执行组控制逻辑分析（进路锁闭与信号开放、进路解锁）说明：（1）自己画出举例站场下行咽喉信号平面布置图（ 3）（ 4）要求以教材图为例，对电路控制进行全面分析（ 2）（ 5）根据指定的进路写出完整的逻辑分析过程、指导教师评语四、成绩______________指导教师陈林秀2012年11月5日设计题目:6、S II T北京方面发车基本进路5)（3）道岔控制电路分析（S700K 、ZYJ7，定位转反位）S700K 型交流转辙机道岔启动电路1技术要求：1） 有车不能转一道岔区段有车占用时，该区段内的道岔不应转换。

称为区 段锁闭。

2） 锁闭不能转一进路在锁闭状态时，进路上的道岔不能转换。

称为进路锁 闭。

3） 要转转到底一道岔一经启动，就应转换到底，不受车辆进入影响，也不 受值班员的控制。

4） 不转就断电一道岔若未能转换，则自动切断启动电路，防止故障消失后, 道岔自行转换。

《车站信号自动控制》课内实验指导书适用专业：轨道通号技术主编：曹加云轨道交通学院2011年10月前言计算机联锁系统采用了最新计算机技术、总线技术、网络技术，实现了一套性能可靠、具有故障安全性、功能完善、操作简单、维护方便的车站联锁系统。

本课程的目的是通过本目录课程的教学使学生计算机联锁的基本知识、基本原理和基本技能，熟悉计算机联锁的使用和维护，使计算机联锁更加安全可靠地运行，充分发挥其效能。

前言实验一（联锁设计实验1）进路选择实验 (4)实验二（联锁设计实验1）进路解锁实验 (7)实验三（系统认识实验）进路模拟行车实验 (9)实验四（接口电路实验）进路故障模拟及处理实验 (11)实验五车站联锁维修实验 (13)参考文献 (15)前言车站信号自动控制（联锁）系统是保证行车安全的信号基础设备，必须保证工作可靠，并符合“故障-安全”原则。

实现车站联锁的基本功能，完成列车进路建立、锁闭、解锁、道岔控制、信号机控制，完成轨道电路和信号设备状态的监督。

通过车站联锁实验的教学使学生掌握联锁系统的基本知识、基本原理和基本技能，熟悉车站联锁系统的使用和维修，使联锁系统更加安全可靠地运行，充分发挥其效能。

实验1 进路选择实验一、实验目的1.了解车站联锁车务仿真培训系统，熟悉系统的操作。

2.通过办理进路过程过程，验证各种进路的选路处理过程。

二、实验设备及工作原理1.实验设备：⑴PC机E8000 1台⑵瘦客户机T5740W 20台⑶服务器E8100 2台⑷交换机ProCurve 1台⑸集群软件Pink E8000 1套⑹车站联锁车务仿真培训系统1套2. 车站联锁车务仿真培训系统的体系结构，如下图1-1所示。

图1-1 车站联锁车务仿真培训系统体系结构图三、工作原理本系统把联锁上位机操作平台，底层联锁逻辑和模拟现场设备的状态及变化过程集合到一台计算机上构成学员机，在一台计算机上实现了联锁系统的所有功能。

同时结合教学及培训的特点，设置了一台教师机来完成学员操作过程的记录、回放并设置设备故障及行车命令以供考核学员的处理作业的能力。

《车站信号自动控制》课程教学大纲Automatic Control of Railway Signal课程编号：RTSI2002课程类别：专业必修课程开课学期：第4学期学分：3.0学分学时：54（其中，讲课：45；实验：9）先修课程：城市轨道交通概论、轨道交通信号基础适用专业：轨道交通信号与控制教材：杨扬编著。

《车站信号控制系统》，成都：西南交通大学出版社,2012年。

开课学院：轨道交通学院一、课程性质《车站信号自动控制》课程是轨道交通通信与控制专业的的一门专业必修课程。

本课程是以铁路车站信号自动控制的现行控制系统为背景，建立起保证行车安全，提高效率过程中系统功能与联锁概念，教学内容包括车站信号控制技术基础、计算机联锁控制系统和电气集中联锁系统，使学生理解车站信号中“联锁”的意义，以车站、信号、轨道电路、继电器、进路等专业基础知识作为铺垫，详细学习6502型电气集中继电联锁系统中选择组、执行组继电器电路的应用以及计算机联锁系统软件和硬件系统的设计与实现等，旨在为轨道交通专业学生奠定必要的专业知识。

本课程学习和理解具有一定难度，课程内容涉及大量电路分析知识，需关注学生实践应用能力的培养，以提高学生的专业素养，为今后的工作打下坚实的基础。

（一）课程目标课程目标1：掌握铁路车站信号控制的基础知识和列车或调车车列的进路控制过程及在各阶段需要完成的功能，使学生对车站信号控制系统有一个较为全面的认识。

课程目标2：掌握继电器逻辑电路基础知识及继电器电路的描述及分析方法，理解继电器电路设计与技巧，掌握安全技术在铁路信号系统中的应用，熟悉掌握车站信号控制系统中的继电器集中联锁电路的逻辑结构及6502电气集中的联锁电路的重要工作原理。

课程目标3：掌握计算机联锁系统的工作原理，熟悉该系统结构和功能，理解计算机联锁系统可靠性和故障安全性理论知识，熟知目前典型的计算机联锁系统的应用情况，通过仿真系统进行作业操作及实验环节，以加强理论知识的理解和应用。

车站信号自动控制课程设计专业：自动控制班级：姓名：学号：指导教师：兰州交通大学自动化与电气工程学院年月日目录目录 ..................................................................................... 错误！未定义书签。

1 课程设计目的................................................................. 错误！未定义书签。

2 课程设计的主要内容..................................................... 错误！未定义书签。

3 设计原则及要求............................................................. 错误！未定义书签。

4 图纸说明 (2)5 总结 (5)附图1 **站信号平面布置图.......................................... 错误！未定义书签。

附图2 **站联锁表.......................................................... 错误！未定义书签。

1设计目的本课程设计是在我们学完车站信号自动控制课程之后进行的一次综合性和实践性训练的教学环节。

进行本课程设计需要我们掌握铁路信号运营基础的知识，并运用车站信号的相关知识，以一个车站为例，绘制出车站信号平面布置图，并根据车站信号平面布置图结合相关规范编写联锁表，掌握车站内信号机的布置原则和命名规则、警冲标的设置方法、道岔命名方式和道岔绝缘的设置原则等知识。

2课程设计主要内容本次课程设计主要是利用学过的车站信号自动控制和铁路信号设备基础的相关知识，并查阅相关技术规范、标准等，对站内信号设备进行基本的工程设计并完成联锁表的编写。

《车站信号自动控制》 课程设计及实习专业： 自动化（铁道信号）班级：电 0902-1学号：20092254姓名：宋术娟教师：邸建红日期： 2012 年 6 月 24 日~6 月 28 日车站信号课程设计及工作原理分析一、课程设计内容一、1、组合连接图 2、联锁表 3、控制台盘面图二、1、信号机点灯电路 2、道岔控制电路 3、轨道电路三、1、方向继电器电路 2、按钮继电器电路 3、6 线制选岔电路四、7 线、8 线、9 线、10 线 五、11 线、信号辅助继电器电路、锁闭继电器、轨道反复示继电器电路、CJ 继电器电路 六、12 线、13 线、人工解锁电路 七、14 线、15 线每个人写一条进路，写出选择组电路、执行组电路的时序关系，包括控制台表示灯、 进路解锁。

二、课程设计要求我所做的内容为要求第四部分 8 线，第五部分、11 线、信号辅助继电器电路、锁闭继 电器、轨道反复示继电器电路、CJ 继电器电路。

三、所做题目电路图及其说明 。

1 车站平面布置图我们组做的车站平面布置图如下图所示：2 信号继电器电路信号继电器电路是控制信号的主要电路。

对应每架信号机设置一个信号继电器，对应进 站内方带调车、出站兼调车信号机处应设两个信号继电器，即一个列车信号继电器 LXJ 和 一个调车信号继电器 DXJ，信号继电器设在信号组合里信号继电器电路因为要检查道岔位置及进路锁闭情况，涉及到进路中个道岔，所以要采 用战场型网络，11 线是信号继电器用的网络线。

因为进站、出站、调车信号机显示不同，1自动关闭信号的时机也不同，所以它们的局部电路也各不相同。

对于信号继电器检查的连锁 条件，一般共同的在 11 线网络上检查，个别的也在局部电路中检查。

2.1 11 线信号继电器电路图11 线是信号继电器用的网络线。

信号继电器电路既涉及到 11 线，又涉及到 7 线和 8 线。

一个咽喉区所有的信号继电器都并接在 11 线网络上，构成信号继电器的励磁电路。

课程设计任务书专业铁道信号姓名学号开题日期：2012年11月7日完成日期：2012年12月13 日题目电气集中电路及控制逻辑分析一、设计的目的在车站联锁的发展过程中，就技术而论已经经历了机械集中联锁和电气集中联锁两代。

现在正从电气集中联锁向以计算机为代表的电子联锁过渡，或者说，正进入计算机联锁时期。

我国的电气集中联锁系统(以下简称6502系统)的联锁功能是比较完善的，电路结构层次是清晰的，电路的定型率是很高的。

6502电气集中联锁是计算机联锁系统的依据，因此对电气集中联锁系统的正确理解有助于计算机联锁系统的应用。

同时，电气集中系统中对室外设备的控制电路仍然是保留的，并且学会对电路的分析方法和技巧有助于对现场新设备电路的灵活变通。

二、设计的内容及要求（1）举例站场信号平面布置（下行咽喉）（2）6502电气集中选择组控制逻辑分析（3）道岔控制电路分析（S700K、ZYJ7，定位转反位）（4）信号点灯电路分析(进站、出站、调车信号机控制电路)（5）6502电气集中执行组控制逻辑分析（进路锁闭与信号开放、进路解锁）说明：（1）自己画出举例站场下行咽喉信号平面布置图（3）（4）要求以教材图为例，对电路控制进行全面分析（2）（5）根据指定的进路写出完整的逻辑分析过程三、指导教师评语四、成绩指导教师陈林秀2012年11月5日设计题目：6、S III→北京方面发车基本进路（1）举例站场信号平面布置（下行咽喉）（2）6502电气集中选择组控制逻辑分析（3）道岔控制电路分析（S700K、ZYJ7，定位转反位）一S700K型交流转辙机道岔启动电路1 技术要求：1)有车不能转—道岔区段有车占用时，该区段内的道岔不应转换。

称为区段锁闭。

2)锁闭不能转—进路在锁闭状态时，进路上的道岔不能转换。

称为进路锁闭。

3)要转转到底—道岔一经启动，就应转换到底，不受车辆进入影响，也不受值班员的控制。

4)不转就断电—道岔若未能转换，则自动切断启动电路，防止故障消失后，道岔自行转换。

车站信号自动控制实验兰州交通大学自动化与电气工程学院自动控制系岳丽丽实验简介•该实验是车站控制信号实验中的控制台的认知及各种进路的操纵方法实验。

•实验的开出，可以调动学生学习的积极性，使学生的学习由被动变为主动，提高学生的动手能力和学习兴趣，也提高了学生的实践创新能力和分析问题、解决问题的能力，符合培养创新型人才的要求。

•内容主要包括：实验目的、实验器材、控制台上各种按钮简介、各种进路操纵方法简介、实验内容、思考题及实验报告书写内容。

26502电气集中控制台及进路操纵方法一、实验目的1．了解6502电气集中设备组成；2．熟悉控制台盘面布置，各种按钮、表示灯作用及显示；3．掌握各种进路操纵方法与表示方式。

二、实验器材6502电气集中设备一套3•实验车站的信号平面布置图（下行咽喉）：4三、控制台上按钮的使用方法(1) 区段人工解锁盘：它的每一个按钮对应着一段轨道区段，当某一段轨道电路区段不能自动解锁时（指列车经过轨道区段后，轨道区段的白光带没有熄灭），需要用区段人工解锁盘上的按钮＋总人工解锁按钮来进行解锁（注意：红光带不能强行解锁，说明轨道电路有故障，需通知电务部门来检修，故障排除后再解锁）。

5(2)道岔单锁按钮：道岔单锁按钮是红色按钮，每一个单锁按钮对应某一个或一组道岔，按下时该道岔单独锁闭，按钮表示灯亮红灯，再按一下就解锁。

(3)道岔单操按钮：道岔单操按钮是绿色按钮，每一个单操按钮对应某一个或一组道岔，当需要单独操纵道岔时，应同时按下道岔总定位（或总反位）按钮和道岔单操按钮，才能使其转向定位或反位。

定位时，道岔表示灯亮绿灯，反位时亮黄灯。

6(4)进路按钮：对应每一架信号机都设有一个进路按钮和一个信号复示器。

•进路上的绿色按钮：用来排列列车进路，也就是接发列车进路。

•进路上的白色按钮：用来排列调车进路。

•对应每一架进站信号机还设有一个引导信号按钮，用于在非正常情况下开放引导信号。

78(5)其他辅助按钮的作用•总取消按钮：用于取消误办理的进路。

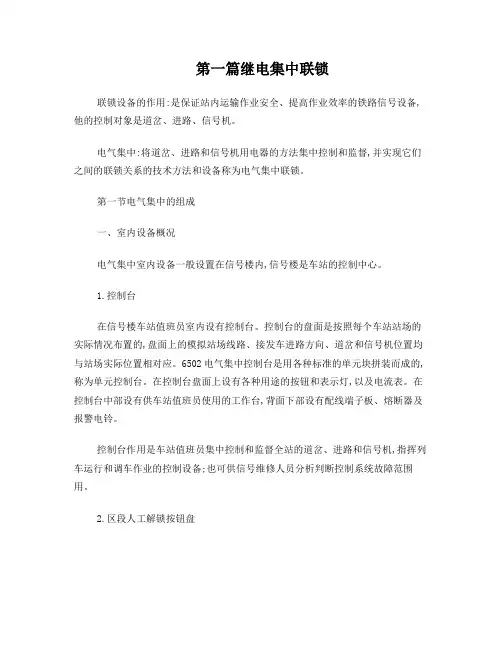

第一篇继电集中联锁联锁设备的作用:是保证站内运输作业安全、提高作业效率的铁路信号设备,他的控制对象是道岔、进路、信号机。

电气集中:将道岔、进路和信号机用电器的方法集中控制和监督,并实现它们之间的联锁关系的技术方法和设备称为电气集中联锁。

第一节电气集中的组成一、室内设备概况电气集中室内设备一般设置在信号楼内,信号楼是车站的控制中心。

1.控制台在信号楼车站值班员室内设有控制台。

控制台的盘面是按照每个车站站场的实际情况布置的,盘面上的模拟站场线路、接发车进路方向、道岔和信号机位置均与站场实际位置相对应。

6502电气集中控制台是用各种标准的单元块拼装而成的,称为单元控制台。

在控制台盘面上设有各种用途的按钮和表示灯,以及电流表。

在控制台中部设有供车站值班员使用的工作台,背面下部设有配线端子板、熔断器及报警电铃。

控制台作用是车站值班员集中控制和监督全站的道岔、进路和信号机,指挥列车运行和调车作业的控制设备;也可供信号维修人员分析判断控制系统故障范围用。

2.区段人工解锁按钮盘在离开控制台一定距离的室内,装设区段人工解锁按钮盘,改按钮短工设有40—120个带铅封的事故按钮,每个道岔区段和设置区段组合的无岔区段设一个事故按钮。

人工解锁按扭盘的作用是控制台操作时的辅助设备,当轨道电路区段因故障不能正常解锁时,用它办理故障解锁;在更换继电器或停电后恢复后,用来使设备恢复正常状态;在用取消进路办法不能关闭信号时,可用它关闭信号。

3、继电器组合及组合架在信号楼继电枞室内设有继电器组合及组合架。

在电气集中车站需要大量继电器,把具有相同控制对象的继电器按照定型电路环节组合在—起,叫做继电器组合,简称组合。

6502电气集中的定型组合是根据车站信号平面布置图上的道岔、信号机和道岔区段设计的,共有12种定型组合。

6502电气集中采用通用的垫气集中组合架。

组合架分11层,l—10层安装继电器组合,每层安装一个继电器组合。

继电器按组合放置在组合架上,每个组合包括的继电器数最多不超过10个。

车站信号自动控制教学设计1. 简介在铁路交通运输中，安全问题一直是最重要的关注点之一。

为了提高铁路运输的安全性以及运行效率，车站信号自动控制系统得以开发和应用。

本文将介绍一种车站信号自动控制系统的教学设计。

2. 教学目标1.了解车站信号自动控制系统的概念、组成和功能。

2.理解车站信号自动控制系统的原理，能够设计简单的车站信号自动控制系统。

3.掌握车站信号自动控制系统的常见故障分析和排除方法。

4.熟悉车站信号自动控制系统的安装、调试和维护方法。

3. 教学内容3.1 信号机组成与信号意义信号机是车站信号自动控制系统中最为核心的部分之一。

通过讲解信号机的组成和功能，让学生了解信号机在车站信号自动控制系统中的作用。

3.2 联锁原理和条件在车站信号自动控制系统中，联锁是保证整个系统正常运行的关键环节。

通过讲解联锁原理和条件，让学生熟悉联锁的概念及其作用。

3.3 自动控制原理和方法车站信号自动控制系统的自动控制部分是整个系统的核心，也是最具有技术含量的部分。

通过讲解自动控制原理和方法，让学生了解车站信号自动控制系统的运作原理。

3.4 信号故障分析和排除方法在车站信号自动控制系统的使用过程中，故障是不可避免的。

通过讲解信号故障分析和排除方法，让学生掌握常见故障处理技巧。

3.5 系统调试和维护方法车站信号自动控制系统的调试和维护关系到系统正常运行和运行效率。

通过讲解系统调试和维护方法，让学生掌握相应技能。

4. 教学方法1.授课讲解：通过老师的讲解，让学生了解车站信号自动控制系统的概念、组成、原理等。

2.实验操作：通过建立小型车站信号自动控制系统模型，让学生根据自己的理解进行实验操作，并推导出操作规则。

3.培训课程：实际演练中学生需要接受相关培训，例如安装、调试、维护等。

5. 教学评估教学评估主要通过学生的作业、实验成绩和知识测试来进行。

其中，实验成绩和作业成绩占比较大，因为这主要体现了学生对知识掌握的实际情况。

实训一6502电气集中的操纵方法与表示方法一、实训目的：1、了解6502电气集中设备组成；2、熟悉控制台盘面布置、各种按钮、表示灯作用及显示；3、掌握各种进路的操纵方法与表示方法。

二、实训设备：1、6502电气集中设备；2、沙盘模拟站场。

三、实训原理：1、6502电气集中特点：采用6502电气集中设备的车站，全站集中区范围内的信号机、道岔和进路由值班员集中控制。

操纵简便，排列进路速度快。

办理进路时，值班员只要顺序按压进路的始终端按钮，进路上有关道岔从左到右顺序选出并立即转换到位。

排列进路效率高。

第一条进路选出后（不包括道岔转换时间），即可立即排列第二条平行进路。

进路锁闭后，信号自动开放，列车一进入进路，信号自动关闭，进路也随着列车的运行逐段顺序自动解锁。

6502电气集中电路由继电器构成的定型组合组成，大部分电路均采用站场型网络结构。

2、6502电气集中设备组成：6502电气集中设备由室内设备和室外设备两部分组成。

室内主要设备有控制台、区段人工解锁按钮盘、电源屏、继电器组合及组合架、分线盘及轨道电路测试盘。

室外主要设备有信号机、电动转辙机、轨道电路、电缆及箱盒，在实训室用沙盘模拟站场代替。

举例站场的上行方面区间设备是移频自动闭塞，下行方面是移频自动闭塞和东郊方面是64D半自动闭塞。

实训时，在控制台操纵，模拟沙盘上的站场上有关道岔自动转换到进路要求位置，排通并锁闭进路，开放信号，在模拟轨道电路上模拟列车运行，列车进入进路，信号立即关闭，进路随着列车运行自动解锁。

整个过程在控制台上有相应的显示。

3、6502电气集中控制台：6502电气集中控制台是采用标准单元块拼装而成的。

控制台中部是与实际站场完全一致的模拟站场，有各种进路按钮、表示灯及光带。

上下方是其他操纵用的各种按钮和表示灯。

值班员通过控制台上的按钮和表示灯控制和监督全站的信号机、道岔和进路。

因此，要求学生首先对控制台上的各种按钮设置原则、作用及各种表示灯显示意义要有认真的了解，才能正确掌握个进路操纵方法和表示含义。

《车站信号自动控制》课程标准1.课程说明（1）课程性质：本门课程是铁道信号自动控制专业的核心课程。

（2）课程任务：主要针对铁路信号工、铁路施工者等岗位开设，主要任务是培养学生在铁路信号工岗位的熟悉设备能力，要求学生掌握铁路信号运营基础的知识，和列车或调车车列的进路控制过程及在各个阶段需要完成的功能，使学生掌握车站6502系统和计算机联锁系统等方面的基本技能。

（3）课程衔接：在课程设置上，前导课程有《电路分析》、《铁路信号基础》, 后续课程有《铁路信号测量》、《区间信号自动控制》、《列车运行控制系统》。

2.学习目标第一段：学生们通过学习本专业课程，学生们明白了必须坚持“安全第一，预防为主，综合治理”的方针。

这是铁路专业安全开展必须遵循的法那么。

通过这两年的教学，使学生们综合运用所学铁路信号的相关知识分析和解决实际问题，并且锻炼了创新能力。

第二段：通过《铁路信号自动控制》课程的学习，学生们在实际操作方面有了一定的收获，使学生们学会了（1）ZD6转辙机的内部配线与结构（2）ZD6转辙机的分解、组装（3）计算机连锁（4）对6502控制台的正确操纵（5）信号平面布置图的设计，主要培养学生掌握铁路信号运营基础的知识，和列车或调车车列的进路控制过程及在各个阶段需要完成的功能。

3.课程设计课程设计的总体思路是以职业岗位需求，主导专业教学内容的组织；以专业培养目标的实现，主导专业教学的实施。

4.教学设计（1）掌握车站信号自动控制设备的技术基础理论；（2）明确6502大站电气集中联锁设备的结构，完成联锁关系的基本原理。

（3）对6502电气集中的电路网络结构有一个总体把握，明确从办理进路到进路解锁全过程电路的大致动作程序；（4）能运用所学的理论，分析设备故障的原因，提出排除故障的措施。

同时使学生们明白：大站电气集中概述①掌握大站电气集中设备概况，掌握室内外设备的组成；②看懂车站信号平面图，对图中相关要素有一定程度的认识；③掌握控制台的结构，看懂控制台盘面图，对图中相关要素有一定程度的认识, 会利用控制台办理简单的接发车作业；④掌握12种定型组合的类型，了解站场对定型组合的选用。

第一篇继电集中联锁车站连锁设备：控制对象是道岔近路，信号机电气集中连锁：将道岔进路和信号机用电气方式集中控制与监督，并实现他们之间联锁关系的技术方法和设备称为电气集中联锁。

第一章电气集中概念室内设备：1、控制台：单元控制台，用标准单元快拼装而成（1）设置：设于车站值班员室内（2）盘面布置：a、模拟车站线路（光带→灭灯→白光带→红光带）b、进路、道岔、信号机均与室外站场相对应c、设有各种类型的：按钮→用于控制监督信号设备→信号维修人员判断故障（3）控制台内部设有：a、电铃，电流表b、配线端子板c、汇流排→KZ KF JFd、熔断器等◎→按钮不带灯2、区段人工解锁按钮盘：（1）设置：设于车站值班员室内的墙上3GA（二位自复式，带铅封）（2）盘配上设有若干事故按钮→3（3）规格：40个、60个、80个、120个SGA（4）配置：每个道岔区段设有列车进路的道岔区段均设一个SGAa、轨道电路不能正常解锁时→采用故障解锁b、停电又恢复供电时c、更换有关继电器时d、特殊情况下用于紧急关闭信号继电器组合及组合架：继电器是实现联锁的设备每个组合最多设10个继电器，11层-零层-架电源（为本架供电）10层组合架安装组合的架子§安装继电器组合最多为§10个继电器一层零层电源：XJZ220 GJZ220 DJZ220 DZ220 XJF220 GJF220 DJF220 DF220 JZ24 JF244、电源屏：为为全站电气集中，区间设备供电用调压屏例：大站电源屏：交流屏PD15 转换屏直流屏5、分线盘：作用：用于室内外电缆及配线的链接（有的站去控制台的配线也经分线盘转接）设置：一般大站设于墙壁内前后开门二、室外设备：1、信号机：作用：给出各种信号显示指示列车、车列运行安全应对原则：故障→安全2、转辙机：作用：转换并锁闭道岔（内锁闭方式）给出道岔表示DBJ ↑∣FDJ ↑类型：ZD6 S700K ZYJ73、轨道电路： 有车DGJ ↓作用：1）反应区段是否有车占用 无车DGJ ↑ 参与联锁2）传递行车信息4、信号电缆：作用：用于室内外信号设备电气联系5、电缆连接器材：1）变压器：1XB 2XB2）电缆盒：12HZ 24HZ 0HZ 4HZ 7HZ 方向电缆盒第二节 车站信号平面布置图1、设计依据：站场线路平面图（工务）2、作用：1）设计联锁的基础2）进行车站信号工程设计与施工的依据3、平面图包括内容：1）坐标：是指信号设备距信号楼中心的距离（单位：M）2）北京方向：（X方面）一律画在图的左侧进站信号机反方向进站信号机出站信号机列车信号机通过信号机进路信号机3）信号机调车信号机：并置、差值、单值、尽头型调车起始信号机B 调车阻拦信号机调车折返信号机4）符号：联锁道岔非联锁道岔局控道岔正方向行车反方向行车尽头绝缘（736）阻山站768 563m侵限绝缘警中标轨道电路：列车1）所有的进路上均装设轨道电路调车轨道电路：领先闭锁2）尽头型的信号机为构成也设有一般不小于25M长的轨道电路接近闭锁3）为确切的反应车得位置及解锁的需要，轨道电路要划分若干区段轨道电路区段划分原则：1）信号机内外方，应划分不同的区段2）凡是能平行运行的进路其间应用钢轨绝缘把他隔开，划分成不同的轨道电路区段3）同一轨道电路区段内，单动道岔对多不超过三组，复示交分道岔不得超过两组，受道床影响，轨道电路工作状态不易调整，4）在大站，为了提高咽喉区的工作能力，轨道电路可以适当划短5）在集中区和非集中区分界处应划分一段轨道电路，作为该信号记得接近区段二、转辙机：1）在提速区段上均为12#道岔以上，安装提速道岔ZYJ>∣S700K提速转辙机，采用多机牵引及外锁闭方式。
