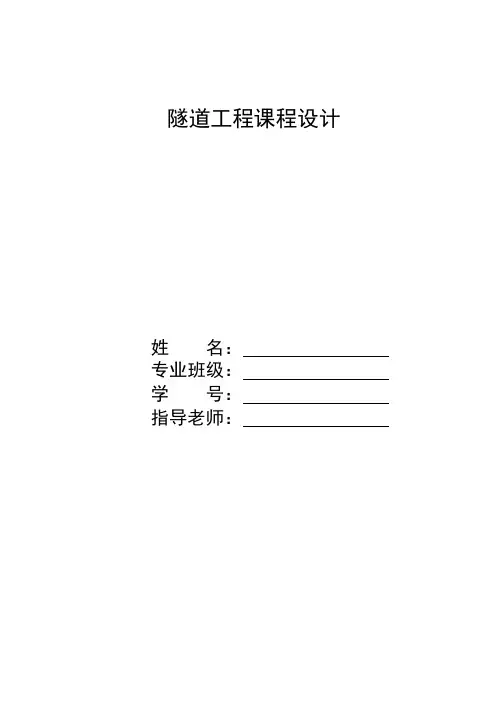

隧道工程课程设计姓名：专业班级：学号：指导老师：目录第一章工程概况 01。
1 隧道概况 01.2 工程地质及水文地质 01。
2.1工程地质 01。
2。
2 水文地质 0第二章隧道深浅埋判定及围岩压力的计算 (1)2.1 深浅埋隧道的判定原则 (1)2。
2 围岩压力的计算方法 (1)2.3 Ⅳ级围岩计算 (2)2。
3.1 Ⅳ级围岩深浅埋的判定 (2)2.3。
2 Ⅳ级围岩压力的计算 (3)2.4 Ⅴ级围岩的计算 (3)2。
4.1 Ⅴ级围岩深浅埋判定 (3)2。
4。
2 Ⅴ级围岩压力的计算 (3)第三章衬砌内力计算与检算 (4)3。
1 Ansys的加载求解过程 (4)3.2 衬砌结构强度检算原理 (4)3。
3 IV级围岩衬砌内力计算与强度检算 (5)3.4 V级围岩衬砌内力计算与强度检算 (10)第四章衬砌截面配筋计算 (22)4.1 截面配筋原理 (22)4.2 IV级围岩配筋计算 (23)4。
3 V级围岩配筋计算 (24)4.3.1 断面1的配筋计算 (24)4.3.2 断面2的配筋计算 (25)第一章 工程概况1。
1 隧道概况太中银铁路为客货共线的双线铁路。
线路上一共建有22座隧道,其中王家庄2号隧道位于王家庄东侧，隧道进口地势较陡,此处岩石裸露，进口前方为一冲沟，冲沟内有水，地势狭窄.出口坡度陡,为黄土覆盖，并有大量植被，出口前方为一冲沟，沟内地势平缓，沟内经过开采,原有地形已改变。
隧道进口里程DK194+082,出口里程DK194+450，全长368m 。
隧道位于半径为5000m 曲线上，隧道内坡度为7。
5‰的下坡，最大埋深61。
08m.隧道进出线间距4.49m ，DK194+340至出口线间距为4。
40m 。
1.2 工程地质及水文地质1。
2.1工程地质(1） 隧道洞身通过的地层为第四系中更新统洪积层老黄土，奥陶系下统灰白色石灰岩。
地层描述如下：老黄土:稍湿、坚硬状态，具垂直节理；奥陶系下统灰白色石灰岩：强风化～弱风化，节理发育，岩层产状195°∠15°。
