阳离子聚合制备丁基橡胶的合成工艺

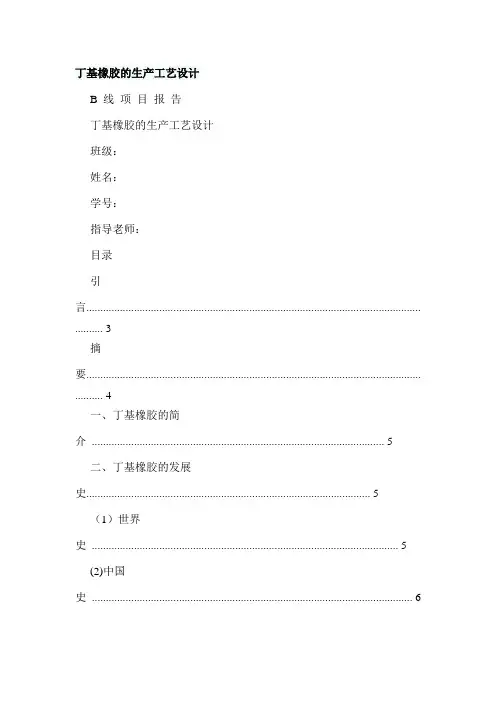

丁基橡胶的生产工艺设计B 线项目报告丁基橡胶的生产工艺设计班级：姓名：学号：指导老师：目录引言....................................................................................................................... . (3)摘要....................................................................................................................... . (4)一、丁基橡胶的简介 (5)二、丁基橡胶的发展史 (5)（1）世界史 (5)(2)中国史 (6)三、丁基橡胶的生产状况 (6)（1）生产能力 (6)（2）国内生产主要牌号及质量指标 (7)四、丁基橡胶的结构和特性 (8)1、结构 (8)2、特性 (8)五、丁基橡胶的生产 (9)1、生产工艺 (9)2、反应机理 (9)3、主要原料 (9)4、工艺条件 (9)5、主要生产技术特点 (10)6、生产流程 (10)7、反应影响因素 (12)六、丁基橡胶的用途 (13)七、生产安全问题 (14)八、溴化丁基橡胶加工研究进展 (14)九、我国丁基橡胶生产存在问题及建议 (15)1、存在问题 (15)2、为了使中国丁基橡胶工业快速健康发展，建议： (16)参考文献.......................................................................................................................17引言本设计主要对丁基橡胶的发展史，生产状况，生产工艺，以及用途和新发展做了简要的介绍，其中详细介绍了丁基橡胶的生产工艺，对丁基橡胶的淤浆法做了介绍，由于编写时间比较仓促，难免出现出错，恳请大家提出批评。

丁基橡胶的合成、改性及技术发展摘要:丁基橡胶的性能优异，应用十分广泛。

本文主要介绍丁基橡胶的合成及工艺流程，改性和技术发展及了解阳离子聚合反应的聚合机理。

关键字：丁基橡胶工艺流程改性技术发展聚合机理丁基橡胶是异丁烯和少量异戊二烯共聚的产物，因共聚物中含有双键，可以硫化，故获得了广泛的应用。

一：丁基橡胶的合成1.丁基橡胶的合成反应丁基橡胶由主要的单体异丁烯和少量辅助单体二烯烃（如异戊二烯、丁二烯等）共聚而成。

最常用的二烯烃为异戊二烯，用量为1.5%-4.5%左右。

共聚反应及有关的聚合条件简写如下式：因为是阳离子聚合反应，对单体及溶剂等的纯度要求较高，一般异丁烯的纯度必AlCl引发时，需加入须>99.5%(质量），异戊二烯必须>98%,而溶剂氯甲烷>95%.若采用3少量的水分作为助引发剂。

聚合时，链转移反应极易发生，而异丁烯本身就是一种有效的链转移剂。

有幸的是链转移反应活化能远大于链增长反应的活比能，故可将反应温度降低以抑制链转移反应。

如要获得聚合度为1000的共聚物，聚合温度为一60 °C左右，聚合度10000时则温度为—98°C左右。

2．丁基橡胶生产的聚合方法可以有两种方法，即溶液聚合和淤浆聚合。

采用前一方法时，单体与聚合物皆溶解于溶剂(如己烷、四氯化碳)中。

随反应的进行，聚台物溶解量增加使溶液粘度上升，造成传热困难，聚合物会粘于釜壁，易子挂胶等，又有溶剂回收等后处理工作，故此法在工业中没有采用。

工业中主要采用淤浆法。

以强极性氯代甲烷(CH3C1)作溶剂，它能溶解单体，但不溶解聚合物。

生成的聚合物能成为细小颗粒分散于溶剂中形成淤浆状，这样可减少传热阻力，快速聚合，从而可提高生产能力。

但生成的聚合物以沉淀形态析出，易于沉积于聚合釜底部及管道中，造成堵塞。

为此须采用强力的机械搅拌；或者特殊的列管式内循环聚合釜，能使物料强制循环和导出聚合物。

聚合反应所需要的低温(-100°C)，常用液态乙烯作冷却剂来取得。

丁基橡胶的生产工艺设计
丁基橡胶是一种弹性高、耐磨性好、耐化学品侵蚀能力强的合成橡胶，广泛应用于汽车轮胎、工业胶管、密封件等领域。

以下是丁基橡胶的生产
工艺设计。

1.原材料准备：丁基橡胶的主要原料是丁二烯，还需要一些辅助原料
如催化剂、稳定剂等。

这些原料需要按照一定的配方比例准备好。

2.橡胶的预处理：将原料丁二烯与辅助原料一起加入搅拌机中进行预
处理。

预处理的目的是使原料混合均匀，并消除其中的杂质和气泡。

3.聚合反应：将预处理好的原料转移到反应釜中，并加入聚合催化剂。

通过控制反应釜中的温度和压力，促使丁二烯分子发生聚合反应，形成丁
基橡胶。

4.精炼：将聚合得到的丁基橡胶进行精炼处理，以去除其中的杂质和
未反应的物质。

这一步通常需要通过冷却和过滤等方式进行。

5.加工和成型：将精炼后的丁基橡胶送入橡胶加工机械中，进行加工
和成型。

这一步通常包括压延、挤出、注射等工艺，以获得所需的形状和
尺寸。

6.硫化：将成型后的丁基橡胶制品放入硫化炉中进行硫化处理。

硫化
的目的是将丁基橡胶中的双键交联，增加其强度和耐久性。

7.修整和包装：将硫化后的丁基橡胶制品进行修整，去除多余的边角
和毛刺。

然后进行包装，以便储存和运输。

以上是丁基橡胶的生产工艺设计。

在具体的生产过程中，需要注意原
料的准备、反应条件的控制、精炼和硫化等环节的操作，以确保丁基橡胶
的质量和性能符合要求。

同时，还需要进行相关的质量检测和控制，以确保产品的稳定性和一致性。

常熟理工学院------材料科学与工程专业聚合物合成工艺课程设计题目：阳离子聚合制备丁基橡胶姓名：龙叶梅学号： 150208147专业：材料科学与工程专业班级： 08级材料（ 1 ）班指导教师左晓兵起止日期 2010.12—2011.01目录一．工艺背景 (4)1.丁基橡胶发展简介 (4)2.丁基橡胶的性质及用途 (4)3.合成工艺研究的意义 (5)二．设计思路及拟要解决的问题 (5)1．丁基橡胶合成设计思路 (5)2. 制备丁基橡胶需要解决的问题 (5)三.合成工艺基本原理介绍 (6)1．阳离子聚合反应的特点 (6)2. 聚合反应机理 (6)四.聚合体系各组分及其作用 (8)1. 单体 (8)2．溶剂 (9)3．引发剂 (10)五.工艺过程 (10)1．配方 (10)2．聚合工艺过程 (10)六．聚合物合成工艺流程图…………………………………………………13七．聚合物合成工艺的关键工艺条件分析 (14)1．异戊二烯的影响 (14)2．杂质 (14)3．单体浓度和配料比 (14)4．聚合温度 (15)5．催化剂 (15)6．溶剂 (15)八.发展状况 (16)1. 国际发展状况 (16)2. 国内发展状况 (16)九.参考文献 (17)阳离子聚合制备丁基橡胶的合成工艺一、工艺背景1、丁基橡胶发展简介异丁烯在三氟化硼和助引发剂水的作用下，室温时只能得到低分子量聚合物，当反应温度降至-75℃以下，则可得到高分子量的聚异丁烯，这是一个阳离子型连锁聚合反应。

由于生成的聚异丁烯是饱和的，没有双键供硫化交联之用，所以这种聚异丁烯与其他任何一种未经硫化过的橡胶一样，具有一系列严重的缺点，如热塑性、冷流性和热机械强度差，没有使用价值，1937年成功合成了异丁烯—异戊二烯的共聚物。

这种弹性体称为丁基橡胶，由于共聚物中含有双键，可以硫化，故获得广泛应用。

丁基橡胶的生产始于20 世纪40 年代，1943 年Exxon公司实现了丁基橡胶的工业化生产。

丁基橡胶生产工艺丁基橡胶是一种重要的合成橡胶，广泛应用于汽车轮胎、密封件、胶带等领域。

下面介绍丁基橡胶的生产工艺。

一、丁基橡胶的聚合丁基橡胶的聚合是将丁二烯和苯乙烯等单体进行共聚反应。

首先，在催化剂和溶剂的作用下，将丁二烯和苯乙烯等单体置于反应器中加热，使其发生聚合反应。

聚合过程中，需要控制温度、压力和反应时间等条件，以获得理想的丁基橡胶产物。

二、粗丁基橡胶的分离聚合反应结束后，得到的混合物中含有丁基橡胶、溶剂、催化剂和残余单体等组分。

为了分离出纯净的丁基橡胶，需要进行分离操作。

首先，通过过滤等方法将催化剂和溶剂分离出来；然后，利用蒸馏等方法将残余单体从丁基橡胶中蒸发出来，得到粗丁基橡胶。

三、粗丁基橡胶的提纯粗丁基橡胶中还含有杂质和未反应的单体，需要进行提纯处理。

首先，将粗丁基橡胶与溶剂混合，形成溶液；然后，利用蒸馏和洗涤等方法将杂质和未反应的单体从溶液中去除。

提纯后的丁基橡胶具有较高的纯度和一定的物理性能。

四、丁基橡胶的加工提纯后的丁基橡胶可以进行加工，以满足不同产品的要求。

加工过程中，通常采用加硫和各种填料的方法，以改善丁基橡胶的力学性能和热性能。

加硫是将丁基橡胶与硫进行反应，使其形成交联结构，提高机械强度和耐热性。

填料包括碳黑、硅灰、硅胶等，可以改变丁基橡胶的硬度、耐磨性和抗老化性能。

五、最终产品的制备经过加工的丁基橡胶可以制备成各种最终产品。

例如，将丁基橡胶加工成片状，可以用于制造密封件、胶带等产品；将丁基橡胶加工成胶粒，可以用于制造胶水、涂料等产品；将丁基橡胶与其他材料混合加工，可以制造汽车轮胎、橡胶管等产品。

以上就是丁基橡胶的生产工艺，通过聚合、分离、提纯、加工和制备等步骤，可以获得高质量的丁基橡胶产品。

高分子化学丁基橡胶的合成工艺专业：材料化学学号：姓名：丁基橡胶的合成工艺1941年由美国标准石油公司首先实现工业合成以后，丁基橡胶的生产在世 界各国发展很快。

阳离子聚合工业化的品种相对较少，只有丁基橡胶、聚异丁烯、聚乙烯基酰、 石油树脂等,其中丁基橡胶是阳离子聚合中规模最大的工业化产品, 且该体系的 性质决定了聚合反应需要在一 100 C 条件下进行。

因此，丁基橡胶的生产工艺 在阳离子聚合工业中具有重要的典型意义。

理论基础： 由异丁烯与少量异戊二烯（为异丁烯的 1.5~4.5%）共聚在聚合物分 子中引入双键来提高其硫化性能 ,所得产物即丁基橡胶。

以氯甲烷为溶剂、三氯化铝为引发剂、在-100C 低温下进行阳离子共聚合， 聚合反应可以简单地表示为：& fCH-C=CH-C H1 成CH, 由丁异丁烯分子中有两个供电子的甲基使其端基= CH 的亲核性增加，反应速 率极快，可在不到1s 的时间内发生爆炸性的聚合。

在一般情况下，可在1min 左 右即完成放热反应，因此聚合反应必须在一 100C 左右，快速搅拌下进行。

异丁烯［MI ］与异戊二烯［M 2］的共聚遵循一般共聚组成的方程式：d ［M3 — +在一 100C 下，以三氯化铝为引发剂时，异丁烯和异戊二烯的 r 方r 而别为 2. 5土 o. 5和o. 4 土 o. 1。

因此在间歇聚合釜中，必须控制转化率＜ 60%, 在连续聚合CH 2CH 3AlCha.002%HQ -loot 1釜中必须及时添加异丁烯才能保持设定聚合物的组成。

阳离子聚合的机理特征可以概括为快引发、快增长、易转移、难终止，其中转移是终止的主要方式，是影响聚合度的主要因素。

除球基化合物、杂环外，阳离子聚合的烯类单体主要是带有供电子集团的异丁烯、烷基乙烯基酰，以及有共钥结构的苯乙烯类、二烯轻等少数几种。

异丁烯几乎是单烯轻中能阳离子聚合的主要单体。

阳离子聚合的引发剂通常是缺电子的亲电试剂，它可以是一个单一的正离子（正碳离子或质子），也可以在引发聚合前由几种物质反应产生引发活性种，此时称其为引发体系。

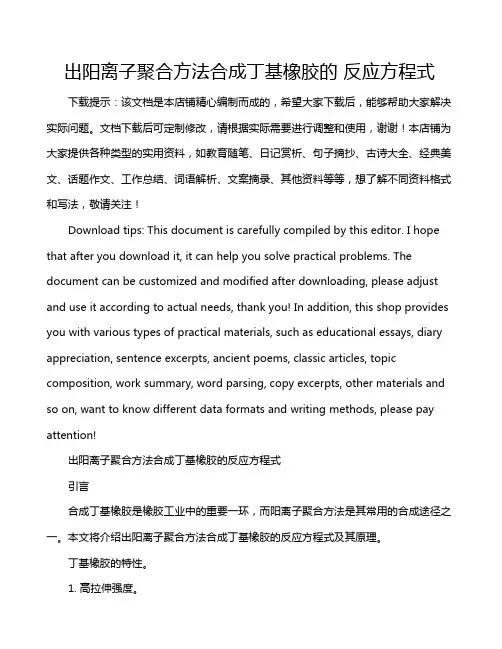

出阳离子聚合方法合成丁基橡胶的反应方程式下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!出阳离子聚合方法合成丁基橡胶的反应方程式引言合成丁基橡胶是橡胶工业中的重要一环，而阳离子聚合方法是其常用的合成途径之一。

我国丁基橡胶合成方法
我国丁基橡胶的合成方法主要有淤浆法和溶液法。

淤浆法是以氯甲烷为稀释剂，以H2O-AlCl3为引发体系，在低温(-100℃左右)下将异丁烯与少量异戊二烯通过阳离子聚合制得。

溶液法则是以丁二烯单体为原料，通过自由基聚合反应制备丁基橡胶。

该方法需要将丁二烯单体与其他共聚单体如苯乙烯等按一定比例混合，并加入抑制剂以防止副反应的发生。

常用的引发剂有过氧化二异丙苯(BPO)等。

以上信息仅供参考，如需获取更多详细信息，建议查阅丁基橡胶合成方面的文献或咨询相关研究学者。

tba丁基橡胶生产工艺TBA丁基橡胶是一种重要的高分子材料，具有出色的化学稳定性和物理性能。

它被广泛应用于汽车、航空航天、建筑等行业。

本文将介绍TBA丁基橡胶的生产工艺。

TBA丁基橡胶的生产工艺可以分为以下几个步骤。

原料的准备。

TBA丁基橡胶的主要原料是丁烯、异丁烯和异戊二烯。

这些原料需要经过精细提炼和分离，以确保其纯度和质量。

接下来是聚合反应。

将原料加入反应釜中，加入适量的聚合催化剂，并控制反应温度和时间。

在聚合反应中，原料分子将发生聚合反应，形成高分子链结构，从而生成TBA丁基橡胶。

然后是橡胶的后处理。

聚合反应结束后，需要对橡胶进行后处理。

这包括去除未反应的原料、催化剂和其他杂质，以及对橡胶进行干燥和筛分处理。

这些后处理步骤可以提高橡胶的纯度和质量，确保其符合使用要求。

最后是橡胶的成型和硫化。

成型是将橡胶制成所需形状的过程，可以通过挤出、压延、注塑等方法实现。

在成型过程中，需要根据产品要求加入适量的硫化剂和促进剂，并控制硫化温度和时间。

硫化是橡胶分子之间形成交联结构的过程，使得橡胶具有良好的弹性和耐磨性。

除了以上主要步骤外，TBA丁基橡胶的生产还需要进行质量检验和包装。

质量检验包括对橡胶样品进行物理性能测试、化学成分分析等，并对不合格产品进行淘汰或改造。

包装是将合格的橡胶产品进行分类、包装和标签，以便于储存和运输。

TBA丁基橡胶的生产工艺需要严格控制各个环节，确保产品的质量和性能。

同时，还需要根据不同的应用领域和产品要求，对生产工艺进行调整和优化。

随着科技的不断进步，TBA丁基橡胶的生产工艺也在不断改进，以满足市场需求。

TBA丁基橡胶的生产工艺涉及原料准备、聚合反应、橡胶后处理、成型和硫化等步骤。

每个步骤都需要严格控制和优化，以确保产品的质量和性能。

随着技术的不断发展，TBA丁基橡胶的生产工艺也在不断改进，为各个行业提供更好的材料选择。

利用阴离子与阳离子聚合技术合成星型支化丁基橡胶刘海峰1，李杨2，王玉荣1，吕占霞2，赵锦波2，刘铭2（1大连理工大学化工学院高分子材料系大连 116012）（2北京燕山石化公司研究院北京 100250）time(min)Figure 1 GPC spectra of star styrene-butadiene block copolymer 为了制备星型支化异丁烯－异戊二烯共聚物（丁基橡胶），通常是在多官能团单体或聚合物存在下和异丁烯与异戊二烯共聚合来完成的[3-5]。

能参与异丁烯和异戊二烯共聚合的具有多个反应中心的聚合物通常是聚二烯烃。

本文我们采用通过阴离子聚合的高分子设计方法合成的星型聚（苯乙烯-b-丁二烯）嵌段共聚物为支化剂，以H2O/AlCl3为引发体系，通过阳离子聚合，合成了新的星型支化丁基橡胶，其反应历程如Scheme 1所示。

Figure 2 The 1H-NMR spectra of the star-branched polymerFigure 3 GPC spectra of butyl rubber with (a) no branching agent, MWD,2.1;(b)1% branching agent,MWD:4.0; (c) 3% branching agent,MWD:5.37.参考文献[1] C.Vlahos, A.Horta, N.Hadjichristidis, J.J.Freire, Macromolecules 1995,28,1500.[2] N. Hadjichristidis, S.Pispas,M.Pitstikalis, H.Iatrou, C.Vlahos,Adv.Polym.Sci.1999,142,71[3] Soskey P.R,et al .136th Meeting Rubber Division ACS,Oct,1989,Paper no 54.[4] US 5182333[5] CN 88108392.5Synthesis of star-branched butyl rubber by combination of anionic polymerization and cationic polymerizationLiu Haifeng1, Li Yang2, Wang Yurong1,Lv Zhan xia2, Zhao jinbo2,Liu Ming2(1 Department of Polymer Science & Materials, Dalian University of Technology,Dalian, 116021)(2 Research Institute of Beijing Yanshan Petrochemical Co. Ltd., Beijing, 102500)Abstract: Currently, great attention has been paid to the synthesis and analysis of star-branched polymers, duo to their markedly lower solution and bulk viscosities and less shear sensitivity, than their linear counterparts. In this paper, a new star-branched butyl[Poly(isobutylene-co-isoprene)] rubber was synthesized by combination of anionic polymerization and cationic polymerization and characterized by GPC, 1H-NMR and FT-IR .The results showed that star styrene-butadiene block copolymer has been participated in the copolymerization of isobutylene and isoprene.Key word: Anionic polymerization Cationic polymerization Star block copolymerGraft butyl rubber。
