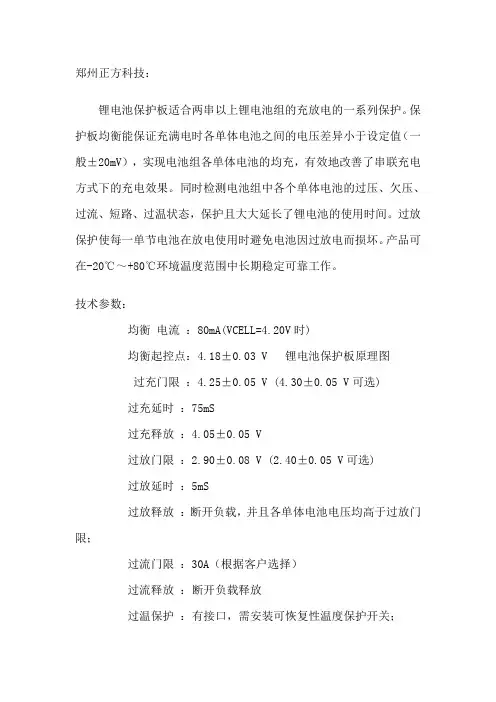

郑州正方科技：锂电池保护板适合两串以上锂电池组的充放电的一系列保护。

保护板均衡能保证充满电时各单体电池之间的电压差异小于设定值（一般±20mV），实现电池组各单体电池的均充，有效地改善了串联充电方式下的充电效果。

同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，保护且大大延长了锂电池的使用时间。

过放保护使每一单节电池在放电使用时避免电池因过放电而损坏。

产品可在-20℃～+80℃环境温度范围中长期稳定可靠工作。

技术参数：均衡电流：80mA(VCELL=4.20V时)均衡起控点：4.18±0.03 V锂电池保护板原理图过充门限：4.25±0.05 V (4.30±0.05 V可选)过充延时：75mS过充释放：4.05±0.05 V过放门限：2.90±0.08 V (2.40±0.05 V可选)过放延时：5mS过放释放：断开负载，并且各单体电池电压均高于过放门限；过流门限：30A（根据客户选择）过流释放：断开负载释放过温保护：有接口，需安装可恢复性温度保护开关；工作电流：15A（根据客户选择）静态功耗：<0.5mA短路保护功能：能保护，断开负载可自恢复。

主要功能：过充保护功能，过放保护功能，短路保护功能，过流保护功能，过温保护功能，均衡保护功能。

接口定义：该板的充电口与放电口相互独立，两者共正极，B-为连接电池的负极，C-为充电口的负极；P-为放电口的负极；B-、P-、C-焊盘均是过孔式，焊盘孔直径均为3mm;电池各充电检测接口以DC 针座形式输出。

参数说明：最大工作电流和过流保护电流值的配置，单位：A（5/8，8/15，10/20，12/25，15/30，20/40，25/35，30/50，35/60，50/80，80/100），特殊过流值可以按客户要求定制.。

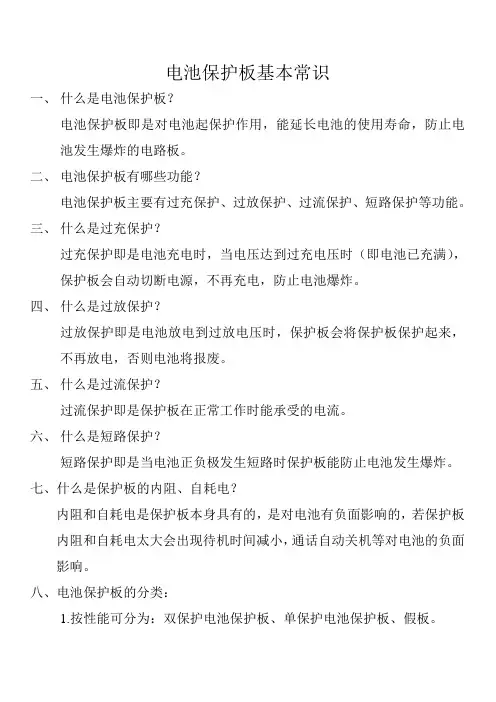

电池保护板基本常识
一、什么是电池保护板？
电池保护板即是对电池起保护作用，能延长电池的使用寿命，防止电池发生爆炸的电路板。

二、电池保护板有哪些功能？
电池保护板主要有过充保护、过放保护、过流保护、短路保护等功能。

三、什么是过充保护？
过充保护即是电池充电时，当电压达到过充电压时（即电池已充满），保护板会自动切断电源，不再充电，防止电池爆炸。

四、什么是过放保护？
过放保护即是电池放电到过放电压时，保护板会将保护板保护起来，不再放电，否则电池将报废。

五、什么是过流保护？
过流保护即是保护板在正常工作时能承受的电流。

六、什么是短路保护？
短路保护即是当电池正负极发生短路时保护板能防止电池发生爆炸。

七、什么是保护板的内阻、自耗电？
内阻和自耗电是保护板本身具有的，是对电池有负面影响的，若保护板内阻和自耗电太大会出现待机时间减小，通话自动关机等对电池的负面影响。

八、电池保护板的分类：
1.按性能可分为：双保护电池保护板、单保护电池保护板、假板。

双保护电池保护板具有过充保护、过放保护、过流保
护、短路保护几大功能；单保护电池保护板具有过充
保护功能；假板即无任何功能。

2.按电压可分为：单节电池保护板（
3.6V）、双节电池保护板（7.2V）
等多节电池保护板。

（我司现主要生产单节和双节电
池保护板，多节电池保护板正在开发中）。

锂电池保护板基础知识的PPT资料详细说明
目录一、保护板的由来
二、保护板的组成
三、保护板的几项实用指标
四、单节电芯保护板电路原理及工作过程
五、多节电芯串联保护板电路原理及工作过程
六、一般保护板不良原因分析方法
七、保护板的检测及作业注意事项
锂电池（可充型）之所以需要保护，是由它本身特性决定的。

由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一。

片电流保险器出现。

保护板的由来
锂电池（可充型）之所以需要保护，是由它本身特性决定的。

由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。

锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40°C至+ 85°C的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断; PTC在高温环境下防止电池发生恶劣的损坏。
