数控机床常用G.M代码表

G00 快速定位模态G01 直线插补模态G02 顺时针圆弧插补模态G03 逆时针圆弧插补模态G04 暂停非模态*G10 数据设置模态G11 数据设置取消模态G17 XY平面选择模态G18 ZX平面选择（缺省）模态G19 YZ平面选择模态G20 英制（in) 模态G21 米制(mm) 模态*G22行程检查功能打开模态G23 行程检查功能关闭模态*G25主轴速度波动检查关闭模态G26 主轴速度波动检查打开非模态G27 参考点返回检查非模态G28 参考点返回非模态G31 跳步功能非模态*G40 刀具半径补尝取消模态G41 刀具半径左补尝模态G42 刀具半径右补尝模态G43 刀具长度正补尝模态G44 刀具长度负补尝模态G45 刀具长度补尝取消模态G50 工件坐标原点设置，最大主轴速度设置非模态G52局部坐标系设置非模态G53 机床坐标系设置非模态*G54 第一工件坐标系设置模态G55 第二工件坐标系设置模态G56 第三工件坐标系设置模态G57 第四工件坐标系设置模态G58 第五工件坐标系设置模态G59 第六工件坐标系设置模态G65 宏程序调用非模态G66 宏程序模态调用模态*G67 宏程序模态调用取消模态G73 高速深孔钻孔循环非模态G74 工旋攻螺纹循环非模态G75 精镗循环非模态*G80 钻孔固定循环取消模态G81 钻孔循环G84 攻螺纹循环模态G85 镗孔循环G86 镗孔循环模态G87 背镗循环模态G89 镗孔循环模态G90 01 绝对坐标编程模态G91 增量坐标编程模态G92 工件坐标原点设置模态注：1.当机床电源打开或按重置键时，标有"* "符号的G代码被激活，即缺省状态。

2 . 不同组的G代码可以在同一程序段中指定;如果在同一程序段中指定同组G代码,.最后指定的G代码有效。

3.由于电源打开或重置,使系统被初始化时,已指定的G20或G21代码保持有效.4.由于电源打开被初始化时,G22代码被激活;由于重置使机床被初始化时, 已指定的G22或G23代码保持有效.编码字符的意义A 关于X轴的角度尺寸B 关于Y轴的角度尺寸C 关于Z轴的角度尺寸D 刀具半径偏置号E 第二进给功能（即进刀速度，单位为 mm/分钟）F 第一进给功能（即进刀速度，单位为 mm/分钟）G 准备功能H 刀具长度偏置号I 平行于X轴的插补参数或螺纹导程J 平行于Y轴的插补参数或螺纹导程L 固定循环返回次数或子程序返回次数M 辅助功能N 顺序号（行号）O 程序编号P 平行于X轴的第二尺寸或固定循环参数Q 平行于Y轴的第三尺寸或固定循环参数R 平行于Z轴的第三尺寸或循环参数圆弧的半径S 主轴速度功能（表标转速，单位为转/分）T 第一刀具功能U 平行于X轴的第二尺寸V 平行于Y轴的第二尺寸W 平行于Z轴的第二尺寸X 基本尺寸Y 基本尺寸Z 基本尺寸M代码功能附注M00 程序停止非模态M01 程序选择停止非模态M02 程序结束非模态M03 主轴顺时针旋转模态M04 主轴逆时针旋转模态M05 主轴停止模态M06 换刀非模态M07 冷却液打开模态M08 冷却液关闭模态M30 程序结束并返回非模态M31 旁路互锁非模态M52 自动门打开模态M53 自动门关闭模态M74 错误检测功能打开模态M75 错误检测功能关闭模态M98 子程序调用模态M99 子程序调用返回模态。

数控加工中心常用的G代码和M指令我们在使用数控加工中心的过程中，最常见的数控代码有两种，一种是G代码，一种是M代码。

本文整理了常见的G代码和M代码的含义，不同厂商不同的数控系统可能稍有出入，在实际中以说明书为准。

G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G20英制G21公制G40取消刀具半径补偿G41左补偿G42右补偿D00--D99为刀具补偿号刀具长度补偿G43刀具向上抬起，正向补偿G44刀具向下补偿，负向补偿G49取消刀具长度补偿G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G76 镗孔粗镗可以使用G81G76Z_X_Y_Q_F_；这里的Q为主轴偏移量使用G76之前先在MDI模式使用M19进行主轴定位，查看镗刀方向，刀尖指向人，Q为正值，刀尖指向机床里面，Q值为负，即主轴沿Y轴移动是正值还是负值。

G84 为右攻牙要和M03配合主轴顺时针转动M29 为刚性攻丝M28 为取消刚性攻丝三菱F=螺距发那科F=螺距X转速L为循环次数，循环1 次可不写G80取消钻孔循环G81普通钻孔点孔G82 铰孔：支持底部停留G82X_Y_R_Z_P_F_L_;主轴移动到XY，再快速定位至R，再以F指定的进给速度钻孔到Z的位置，然后停留P设定的时间（0.5秒为P=500）G83支持排屑G83X_Y_R_Z_Q_F_;Q为在钻到Z点之前，每钻多少，排一次屑。

G90------绝对尺寸G91------相对尺寸G92------预制坐标G98返回上一平面机床默认G98G99返回R点M03---主轴起动（顺时针）M04---主轴起动（逆时针）M05---主轴停止M06---换刀M07---2号冷却液开/吹气开启M08---1号冷却液开M09---冷却液关M30程式结束，光标返回程序头M71 刀套向下(部份机床支持)M72 换刀臂60°(部份机床支持)M73 主轴松刀(部份机床支持)M74 换刀臂180°(部份机床支持)M75 主轴夹刀(部份机床支持)M76 换刀臂0°(部份机床支持)M77 刀臂向上(部份机床支持)M98调用子程序M99子程序结束G80取消固定循环。

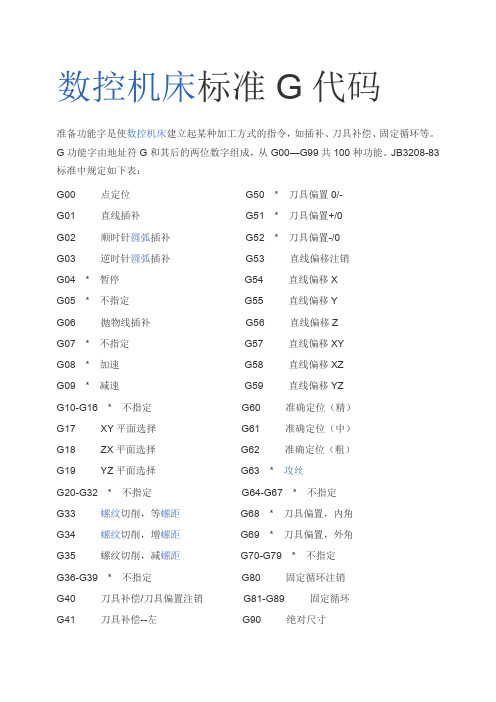

数控机床标准G代码准备功能字是使数控机床建立起某种加工方式的指令，如插补、刀具补偿、固定循环等。

G功能字由地址符G和其后的两位数字组成，从G00—G99共100种功能。

JB3208-83标准中规定如下表：G00 点定位G50 * 刀具偏置0/-G01 直线插补G51 * 刀具偏置+/0G02 顺时针圆弧插补G52 * 刀具偏置-/0G03 逆时针圆弧插补G53 直线偏移注销G04 * 暂停G54 直线偏移XG05 * 不指定G55 直线偏移YG06 抛物线插补G56 直线偏移ZG07 * 不指定G57 直线偏移XYG08 * 加速G58 直线偏移XZG09 * 减速G59 直线偏移YZG10-G16 * 不指定G60 准确定位（精）G17 XY平面选择G61 准确定位（中）G18 ZX平面选择G62 准确定位（粗）G19 YZ平面选择G63 * 攻丝G20-G32 * 不指定G64-G67 * 不指定G33 螺纹切削，等螺距G68 * 刀具偏置，内角G34 螺纹切削，增螺距G69 * 刀具偏置，外角G35 螺纹切削，减螺距G70-G79 * 不指定G36-G39 * 不指定G80 固定循环注销G40 刀具补偿/刀具偏置注销G81-G89 固定循环G41 刀具补偿--左G90 绝对尺寸G42 刀具补偿--右G91 增量尺寸G43 * 刀具偏置--左G92 * 预置寄存G44 * 刀具偏置--右G93 进给率，时间倒数G45 * 刀具偏置+/+ G94 每分钟进给G46 * 刀具偏置+/- G95 主轴每转进给G47 * 刀具偏置-/- G96 恒线速度G48 * 刀具偏置-/+ G97 每分钟转数（主轴）G49 * 刀具偏置0/+ G98-G99 * 不指定注：*表示如作特殊用途，必须在程序格式中说明数控机床标准M代码辅助功能字是用于指定主轴的旋转方向、启动、停止、冷却液的开关，工件或刀具的夹紧和松开，刀具的更换等功能。

数控加工中心常用的G代码和M指令我们在使用数控加工中心的过程中;最常见的数控代码有两种;一种是G代码;一种是M 代码..本文整理了常见的G代码和M代码的含义;不同厂商不同的数控系统可能稍有出入;在实际中以说明书为准..G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G20英制G21公制G40取消刀具半径补偿G41左补偿G42右补偿D00--D99为刀具补偿号刀具长度补偿G43刀具向上抬起;正向补偿G44刀具向下补偿;负向补偿G49取消刀具长度补偿G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G76 镗孔粗镗可以使用G81G76Z_X_Y_Q_F_；这里的Q为主轴偏移量使用G76之前先在MDI模式使用M19进行主轴定位;查看镗刀方向;刀尖指向人;Q为正值;刀尖指向机床里面;Q值为负;即主轴沿Y轴移动是正值还是负值.. G84 为右攻牙要和M03配合主轴顺时针转动M29 为刚性攻丝M28 为取消刚性攻丝三菱F=螺距发那科F=螺距X转速L为循环次数;循环1 次可不写G80取消钻孔循环G81普通钻孔点孔G82 铰孔：支持底部停留G82X_Y_R_Z_P_F_L_;主轴移动到XY;再快速定位至R;再以F指定的进给速度钻孔到Z的位置;然后停留P 设定的时间0.5秒为P=500G83支持排屑G83X_Y_R_Z_Q_F_;Q为在钻到Z点之前;每钻多少;排一次屑.. G90------绝对尺寸G91------相对尺寸G92------预制坐标G98返回上一平面机床默认G98 G99返回R点M03---主轴起动顺时针M04---主轴起动逆时针M05---主轴停止M06---换刀M07---2号冷却液开/吹气开启M08---1号冷却液开M09---冷却液关M30程式结束;光标返回程序头M71 刀套向下部份机床支持M72 换刀臂60°部份机床支持M73 主轴松刀部份机床支持M74 换刀臂180°部份机床支持M75 主轴夹刀部份机床支持M76 换刀臂0°部份机床支持M77 刀臂向上部份机床支持M98调用子程序M99子程序结束G80取消固定循环。

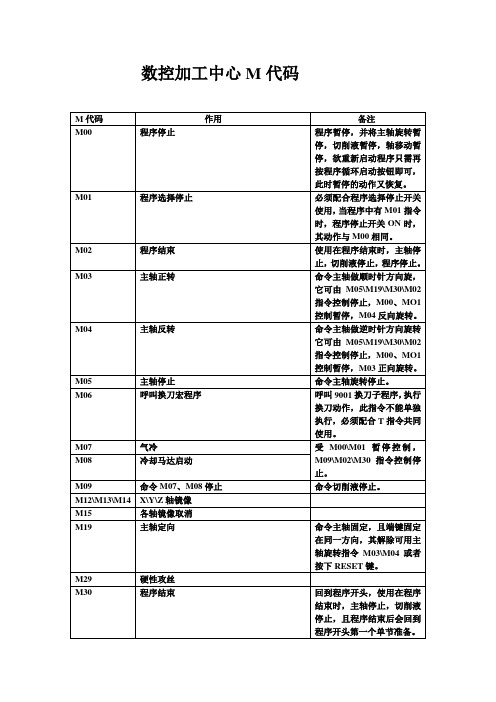

数控加工中心M代码M代码作用备注M00程序停止程序暂停，并将主轴旋转暂停，切削液暂停，轴移动暂停，欲重新启动程序只需再按程序循环启动按钮即可，此时暂停的动作又恢复。

M01 程序选择停止必须配合程序选择停止开关使用，当程序中有M01指令时，程序停止开关ON时，其动作与M00相同。

M02 程序结束使用在程序结束时，主轴停止，切削液停止，程序停止。

M03 主轴正转命令主轴做顺时针方向旋，它可由M05\M19\M30\M02指令控制停止，M00、MO1控制暂停，M04反向旋转。

M04 主轴反转命令主轴做逆时针方向旋转它可由M05\M19\M30\M02指令控制停止，M00、MO1控制暂停，M03正向旋转。

M05 主轴停止命令主轴旋转停止。

M06 呼叫换刀宏程序呼叫9001换刀子程序，执行换刀动作，此指令不能单独执行，必须配合T指令共同使用。

M07 气冷受M00\M01暂停控制，M09\M02\M30指令控制停M08 冷却马达启动止。

M09 命令M07、M08停止命令切削液停止。

M12\M13\M14 X\Y\Z轴镜像M15 各轴镜像取消M19 主轴定向命令主轴固定，且端键固定在同一方向，其解除可用主轴旋转指令M03\M04或者按下RESET键。

M29 硬性攻丝M30 程序结束回到程序开头，使用在程序结束时，主轴停止，切削液停止，且程序结束后会回到程序开头第一个单节准备。

M35 第四轴卡紧M36 第四轴松开M60 松刀M61 卡刀M64 刀套下（机械手刀库）\刀盘前进（斗笠式刀库）M65 刀套上（机械手刀库）\刀盘后腿（斗笠式刀库）M68 刀库回零（圆盘刀库）\刀号初始化在调试刀库或者由于误操作导致刀库乱号的时候，对于圆盘式刀库，在MDI方式下执行M68，刀盘将自动回到第一号刀盘的位置。

对于斗笠式刀库和机械手刀库，将手动按动刀库旋转到1号刀位置，在MDI或者是AUTO方式下写入M68（此指令可做一个单节使用），在按下程序循环启动按钮，将会刷新刀表，即第一号刀库就是第一把刀，将刀号校对完毕。

数控铣床G代码和M代码.txt爱，就大声说出来，因为你永远都不会知道，明天和意外，哪个会先来！石头记告诉我们：凡是真心爱的最后都散了，凡是混搭的最后都团圆了。

你永远看不到我最寂寞的时候，因为在看不到你的时候就是我最寂寞的时候！最佳答案代码功能G代码代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给功能详解G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。

数控加工中心常用得G代码与Ｍ指令G代码－——-功能————--－-—--—－－格式：1.G00—－-———-－快速移动格式：G００X－-－—－Y－-—－-Z-—-－2.G01—－－-———－直线插补格式:G01X-－－—-Y--———Z——－－F—-—-－3．Ｇ02-——-－—--顺圆插补格式：Ｇ02X－-－-－Y-----Z—-－－R－--——G02X-——-－Y——－－—Z－—-—I--－——J－—-—-K-－-－—4．G03-—----－-逆圆插补格式:G0３X-——-—Y—-－-—Z---——R-－—－－-G03Ｘ-—－--Ｙ-——--Ｚ－--—— I－--—－J—－-——K-—---5．G0４－－---——-暂停６．Ｇ15－--————－极坐标系指令取消7。

G1６-－-—－—－-极坐标系指令8。

G17—-—－—-－—选择ＸY平面9．G１８--—－--—－选择XZ平面１0。

Ｇ1９－－--—-——选择ＹZ平面１1.G２0----——-—英寸输入12。

G21－——-－-－-毫米输入13.G２8---—－-－-返回参考点14.Ｇ29--——-－—－从参考点返回15．Ｇ40－—-—----刀具半径补偿取消16。

G4１—-—-——-—刀具半径左补偿17.G42—－-———--刀具半径右补偿18。

G４3－--－—-－—正向刀具长度补偿1９．G4４－－－－-－--负向刀具长度补偿２０.G4９－--—-－－—刀具长度补偿取消21．Ｇ50———－---－比例缩放取消2２．G51－－-—-－-—比例缩放有效23。

G５4～Ｇ59选择工件坐标系１～～~624。

G68--－—－－－-坐标旋转25。

G69-－--—－——坐标旋转取消26.G７3——-—---—高速深孔钻循环格式：G7３X—－—Y——-Z－－－R--—Q---F---Ｋ－—-27．Ｇ74—－—－———－左旋攻丝循环格式:G７４X-－-Y--－Z——-R—-—Q－-—Ｆ——－Ｋ－——28．G76－—-—－———精镗循环格式：G７６Ｘ-－—Y-－－Z－-—R－--Q-－－P －—-F—-—Ｋ—-－29。

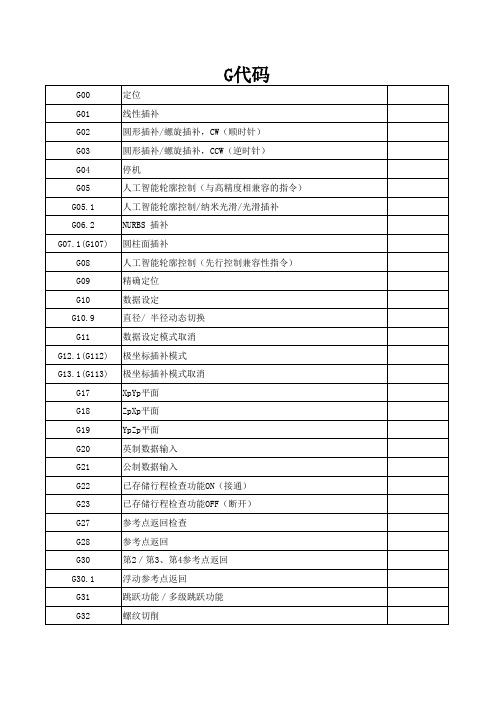

G 代码G00快速定位G01主轴直线切削G02主轴顺时针圆弧切削G03主轴逆时针圆弧切削G04 暂停G10 数据设置模态G11 数据设置取消模态G17 XY平面选择模态G18 ZX平面选择模态G19 YZ平面选择模态G20 英制模态G21 米制模态G22 存储行程检查开关翻开模态G23 存储行程检查开关关闭模态G25 主轴速度波动检查翻开模态G26 主轴速度波动检查关闭模态G27 参考点返回检查非模态G28 参考点返回非模态G31 跳步功能非模态G40 刀具半径补偿取消模态G41 刀具半径左补偿模态G42 刀具半径右补偿模态G43 刀具长度正补偿模态G44 刀具长度负补偿模态G49 刀具长度补偿取消模态G52 局部坐标系设置非模态G53 机床坐标系设置非模态G54 第一工件坐标系设置模态G55 第二工件坐标系设置模态G59 第六工件坐标系设置模态G65 宏程序调用模态G66 宏程序调用模态模态G67 宏程序调用取消模态G70 外圆精车循环G71 外圆粗车循环G73 高速深孔钻孔循环非模态G74 左旋攻螺纹循环非模态G76 精镗循环非模态G80 固定循环注销模态G81 钻孔循环模态G82 钻孔循环模态G83 深孔钻孔循环模态G84 攻螺纹循环模态G85 粗镗循环模态G86 镗孔循环模态G87 背镗循环模态G89 镗孔循环模态G90 绝对尺寸模态G91 增量尺寸模态G92 工件坐标原点设置模态G97 以转速进给固定循环回到初始点G98 以时间进给固定循环回到R点G00 定位〔快速移动〕格式G00 X_ Z_1这个命令把刀具从当前位置移动到命令指定的位置(在绝对坐标方式下)，或者移动到某个距离处(在增量坐标方式下)。

2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。

刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。

3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间〔不超过每一个轴快速移动速率〕定位于要求的位置。
