大型炼焦焦化厂煤质检测化验室必备仪器设备配置方案

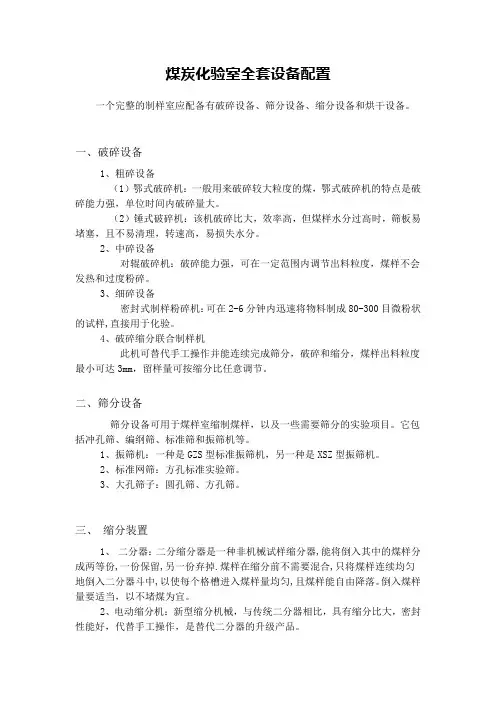

煤炭化验室全套设备配置
一个完整的制样室应配备有破碎设备、筛分设备、缩分设备和烘干设备。

一、破碎设备
1、粗碎设备
（1）鄂式破碎机：一般用来破碎较大粒度的煤，鄂式破碎机的特点是破碎能力强，单位时间内破碎量大。

（2）锤式破碎机：该机破碎比大，效率高，但煤样水分过高时，筛板易堵塞，且不易清理，转速高，易损失水分。

2、中碎设备
对辊破碎机：破碎能力强，可在一定范围内调节出料粒度，煤样不会发热和过度粉碎。

3、细碎设备
密封式制样粉碎机：可在2-6分钟内迅速将物料制成80-300目微粉状的试样,直接用于化验。

4、破碎缩分联合制样机
此机可替代手工操作并能连续完成筛分，破碎和缩分，煤样出料粒度最小可达3mm，留样量可按缩分比任意调节。

二、筛分设备
筛分设备可用于煤样室缩制煤样，以及一些需要筛分的实验项目。

它包括冲孔筛、编纲筛、标准筛和振筛机等。

1、振筛机：一种是GZS型标准振筛机，另一种是XSZ型振筛机。

2、标准网筛：方孔标准实验筛。

3、大孔筛子：圆孔筛、方孔筛。

三、缩分装置
1、二分器：二分缩分器是一种非机械试样缩分器,能将倒入其中的煤样分成两等份,一份保留,另一份弃掉.煤样在缩分前不需要混合,只将煤样连续均匀地倒入二分器斗中,以使每个格槽进入煤样量均匀,且煤样能自由降落。

倒入煤样量要适当，以不堵煤为宜。

2、电动缩分机：新型缩分机械，与传统二分器相比，具有缩分比大，密封性能好，代替手工操作，是替代二分器的升级产品。

四、烘干设备
干燥箱。

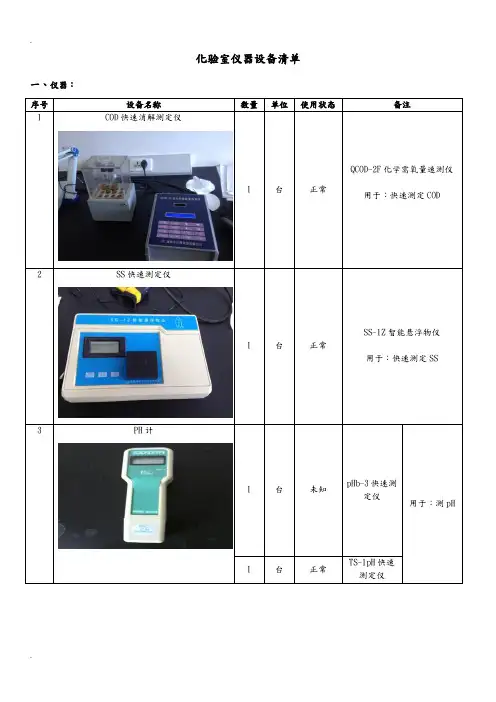

化验室仪器设备清单一、仪器：序号设备名称数量单位使用状态备注1 COD快速消解测定仪1 台正常QCOD-2F化学需氧量速测仪用于：快速测定COD2 SS快速测定仪1 台正常SS-1Z智能悬浮物仪用于：快速测定SS 3 PH计1 台未知pHb-3快速测定仪用于：测pH1 台正常TS-1pH快速测定仪4 DO快速测定仪1 台正常DO-5510HA 用于测DO5 氨氮快速测定仪1 台未知NH-4N精密型氨氮测定仪用于：快速测定氨氮6 TP快速测定仪1 台未知GDYS-102SY磷酸盐测定仪用于：快速测定磷酸盐7 电冰箱1 台正常奥马BC-46A用于：保存药剂、样品等8 鼓风干燥箱1 台正常电热鼓风干燥箱DHG-9070A用于：烘干玻璃设备和干燥药剂9 自动制备蒸馏水器1 台正常电热蒸馏水器YN-ZD-Z-5用于：制备蒸馏水10 电子天平1 台正常DT500A百分之一电子天平用于：称重，精度为百分之一11 气体检测仪1 台正常AS8901用于检测可燃气体12 噪音检测仪 1 台正常TD1357用于检测噪音二、新购仪器序号设备名称数量单位使用状态备注1 精密型pH计1 台正常雷磁PHS-3C精密型PH计用于：测溶液pH和电极电位2 精密电导率仪1 台正常雷磁DDS-11A型数显电导率仪用于：测电导率3 电子精密分析天平1 台正常FA1004电子天平用于：称重，精度为万分之一4 多炉变阻电炉1 台返厂换新多炉变阻电炉用于：加热5 数显恒温磁力搅拌器4 台正常HJ-1 数显恒温磁力搅拌器用于：加热搅拌6 电热恒温培养箱1 台正常电热恒温培养箱DHP-9032 用于：BOD5的测定7 可见分光光度计1 台正常UV-722可见分光光度计用于：溶液吸光度目前用于测氨氮、总磷、和一些金属离子8 手提式不锈钢蒸汽灭菌器1 台正常YX-280B手提式不锈钢蒸汽灭菌器用于：灭菌消毒9 气浴恒温振荡器1 台正常气浴恒温振荡器CHA-S用于：做需要震荡控温的实验10 真空泵1 台正常FY-1C-N真空泵用于：抽滤11 托盘天平1 台正常马头牌托盘天平JYT-1用于：称重121 台正常光学显微镜1000倍用于：观察生物相13 风速仪 1 台正常研发中心2014.08.30。

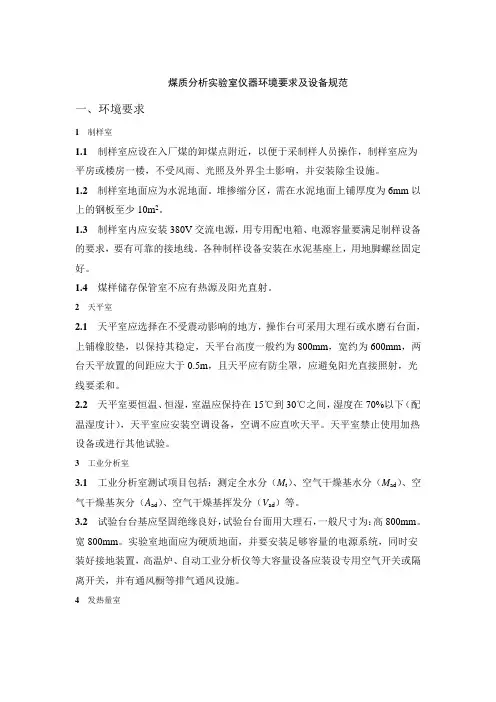

煤质分析实验室仪器环境要求及设备规范一、环境要求1制样室1.1制样室应设在入厂煤的卸煤点附近，以便于采制样人员操作，制样室应为平房或楼房一楼，不受风雨、光照及外界尘土影响，并安装除尘设施。

1.2制样室地面应为水泥地面。

堆掺缩分区，需在水泥地面上铺厚度为6mm以上的钢板至少10m2。

1.3制样室内应安装380V交流电源，用专用配电箱、电源容量要满足制样设备的要求，要有可靠的接地线。

各种制样设备安装在水泥基座上，用地脚螺丝固定好。

1.4 煤样储存保管室不应有热源及阳光直射。

2 天平室2.1天平室应选择在不受震动影响的地方，操作台可采用大理石或水磨石台面，上铺橡胶垫，以保持其稳定，天平台高度一般约为800mm，宽约为600mm，两台天平放置的间距应大于0.5m，且天平应有防尘罩，应避免阳光直接照射，光线要柔和。

2.2天平室要恒温、恒湿，室温应保持在15℃到30℃之间，湿度在70%以下（配温湿度计），天平室应安装空调设备，空调不应直吹天平。

天平室禁止使用加热设备或进行其他试验。

3 工业分析室3.1工业分析室测试项目包括：测定全水分（M t）、空气干燥基水分（M ad）、空气干燥基灰分（A ad）、空气干燥基挥发分（V ad）等。

3.2试验台台基应坚固绝缘良好，试验台台面用大理石，一般尺寸为：高800mm。

宽800mm。

实验室地面应为硬质地面，并要安装足够容量的电源系统，同时安装好接地装置，高温炉、自动工业分析仪等大容量设备应装设专用空气开关或隔离开关，并有通风橱等排气通风设施。

4发热量室4.1 应为单独房间，最好设在避免阳光照射的地方，不得在测热室内进行其他试验项目。

4.2 测热室内室温应保持相对稳定，每次测定室温变化不应超过1℃；室温不超过（15～30）℃的范围为宜，应安装空调，空调不能直接吹热量计和天平。

室内应无强烈的空气对流，不应有强热源及强通风设备，试验过程中避免开启门窗。

4.3 测热室应与放置氧气瓶房间隔开，要有水源，地面不要铺地毯，测热用其他各种附属设备要准备齐全，且应放置在安全而又便于工作的固定位置。

实验室常用仪器设备配置目录介绍一、实验室仪器设备1、清洗/消毒设备超声波清洗器、本生灯、洗瓶机、等离子清洗器、高压灭菌、手消毒器、手套箱、紫外臭氧清洗。

2、纯化设备纯水器、旋转蒸发仪、蒸馏器、GPC、浓缩仪、大气采样、氮吹仪、分子蒸馏仪。

3、混合/分散设备搅拌器、分散机、均质器、匀浆机、旋涡混合器等。

4、恒温/加热/干燥设备干燥箱、马弗炉、喷雾干燥机、除湿机、水浴/油浴、金属浴、电热套、灰分测定仪、快速干燥仪、临界点干燥仪、水浴锅、恒温器等。

二、样品前处理设备1、制样/消解设备切片机、熔样机、磨抛机、微波消解、切割机、离子减薄仪、压片机、电热消解仪、镶嵌机、电热板、表面处理仪、离子溅射仪、组织处理仪。

2、分离/萃取设备全自动快速溶剂萃取仪。

3、合成/反应设备三、化学分析仪器类1、色谱气相色谱、便携式气相、液相色谱、薄层色谱、离子色谱、毛细管电泳、氨基酸分析仪、制备液相色谱、凝胶渗透色谱、高速逆流色谱、色谱检测器、顶空进样器、自动进样器、柱后衍生装置、轴向压缩系统、吸附管老化仪、热解吸仪、热裂解器、气相色谱馏分收集器、非对称场流分离仪。

2、光谱便携式光度计、分光光度计、近红外光谱、红外光谱、激光拉曼光谱、光纤光谱仪、分子荧光光谱、原子吸收光谱、原子荧光光谱ICP-AES、光电直读光谱、辉光放电光谱、火焰光度计、光栅光谱、圆二色光谱、穆斯堡尔、气相分子吸收、微波等离子体光谱仪(MPT、MIP)、光谱部件及外设。

3、质谱气质联用便携GC-MS、液质联用、等离子体质谱、生物质谱、气体质谱、氦质谱检漏仪、二次离子质谱、辉光放电质谱、同位素质谱、有机质谱(Organic-MASS) 、无机质谱仪(Inorganic-MASS)、气溶胶飞行时间质谱、测试专场、质谱部件及外设。

4、X射线仪器能散型XRF、X射线衍射仪、X射线应力仪、波散型XRF、电子探针、X射线能谱仪、X光电子能谱、X射线定向仪、X射线探测装置、俄歇电子能谱(AES)、X射线(衍射)仪/能谱仪部件及外设。

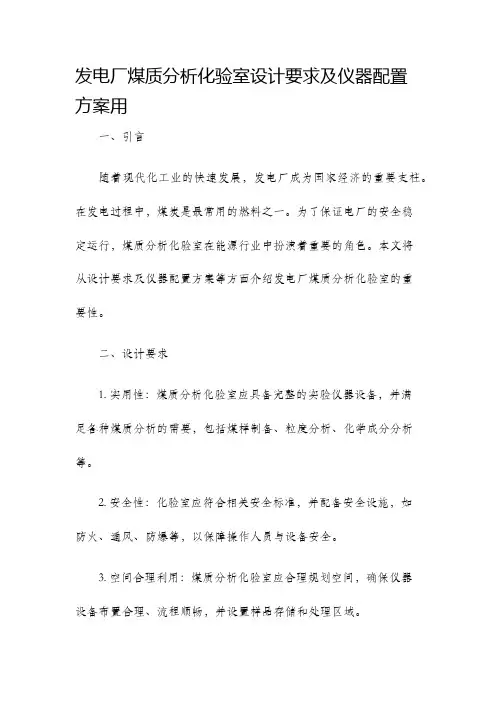

发电厂煤质分析化验室设计要求及仪器配置方案用一、引言随着现代化工业的快速发展，发电厂成为国家经济的重要支柱。

在发电过程中，煤炭是最常用的燃料之一。

为了保证电厂的安全稳定运行，煤质分析化验室在能源行业中扮演着重要的角色。

本文将从设计要求及仪器配置方案等方面介绍发电厂煤质分析化验室的重要性。

二、设计要求1. 实用性：煤质分析化验室应具备完整的实验仪器设备，并满足各种煤质分析的需要，包括煤样制备、粒度分析、化学成分分析等。

2. 安全性：化验室应符合相关安全标准，并配备安全设施，如防火、通风、防爆等，以保障操作人员与设备安全。

3. 空间合理利用：煤质分析化验室应合理规划空间，确保仪器设备布置合理、流程顺畅，并设置样品存储和处理区域。

三、仪器配置方案1. 煤样制备仪器：包括煤样破碎、磨粉、筛分等设备，以确保煤样能够准确取样。

2. 煤质分析仪器：包括元素分析仪、热值分析仪、硫分析仪等，用于对煤质进行详细分析，确保煤质符合要求。

3. 物理性能测试仪器：包括灰熔点仪、粘度计、热重仪等，用于对煤炭的物理性能进行检测。

4. 仪器配件：包括称量仪、温度计、天平等，用于辅助煤质分析。

四、操作流程1. 煤样制备：将采集到的煤炭样品制备成符合分析要求的样品，包括破碎、磨粉、筛分等步骤。

2. 元素分析：将煤样样品放入元素分析仪中，通过分析仪器对样品进行元素含量及组成的测定。

3. 热值分析：将煤样样品放入热值分析仪中，通过测定煤样的热值来评估其燃烧性能。

4. 硫分析：将煤样样品放入硫分析仪中，通过测定样品中的硫含量来评估煤炭的环境污染程度。

5. 物理性能测试：将煤样样品放入对应的物理性能测试仪器中，通过测定灰熔点、粘度等物理性能参数来评估煤质的特性。

6. 数据分析：根据所有分析数据，综合评估煤炭的质量，并生成相应的报告。

五、结论煤质分析化验室对于发电厂的正常运行具有重要意义。

通过建立科学合理的仪器配置方案和完善的操作流程，能够确保煤质分析的准确性和可靠性，为电厂提供科学的煤质评估指导。

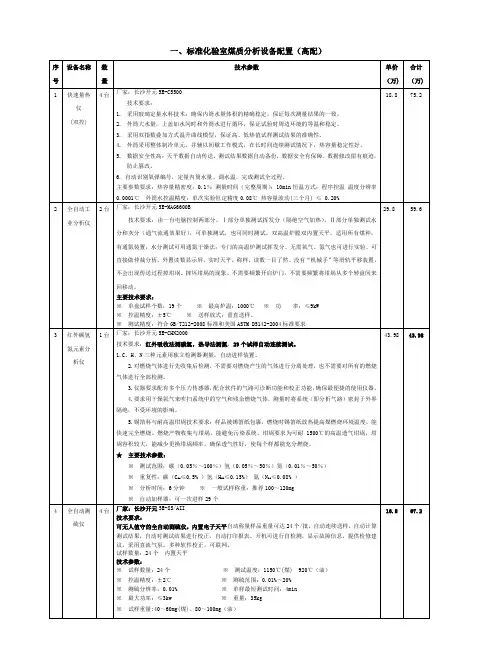

一、标准化验室煤质分析设备配置（高配）序号设备名称数量技术参数单价（万)合计（万)1 快速量热仪(双控) 4台厂家：长沙开元5E-C5500技术要求：1.采用玻璃定量水杯技术：确保内筒水量体积的精确稳定，保证每次测量结果的一致。

2.外筒大水量，上盖加水同时和外筒水进行循环，保证试验时周边环境的等温和稳定。

3.采用双指数叠加方式温升曲线模型，保证高、低热值试样测试结果的准确性。

4.外筒采用整体制冷单元，并辅以间歇工作模式，在长时间连续测试情况下，热容量稳定性好。

5.数据安全性高：天平数据自动传送，测试结果数据自动备份，数据安全有保障。

数据修改留有痕迹，防止篡改。

6. 自动识别氧弹编号，定量内筒水量、调水温，完成测试全过程。

主要参数要求：热容量精密度：0.1％测量时间（完整周期）：10min恒温方式：程序控温温度分辨率0.0001℃外筒水控温精度：单次实验恒定精度0.08℃热容量波动(三个月) ≤ 0.20%18.8 75.22 全自动工业分析仪2台厂家：长沙开元5E-MAG6600B技术要求：由一台电脑控制两部分，Ⅰ部分单独测试挥发分（隔绝空气加热），Ⅱ部分单独测试水分和灰分（通气流通效果好），可单独测试，也可同时测试。

双高温炉膛双内置天平。

适用所有煤种，有通氮装置，水分测试可用通氮干燥法；专门的高温炉测试挥发分。

无需氧气、氮气也可进行实验。

可直接做仲裁分析。

外置读数显示屏，实时天平，称样，读数一目了然。

没有“机械手”等滑轨平移装置，不会出现传送过程掉坩埚、摔坏坩埚的现象。

不需要频繁开启炉门，不需要频繁将坩埚从多个转盘间来回移动。

主要技术要求：※单盘试样个数：19个※最高炉温：1000℃※功率：≤9kW※控温精度：±5℃※送样放式：垂直送样。

※测试精度：符合GB/T212-2008标准和美国ASTM D5142-2004标准要求29.8 59.63 红外碳氢氮元素分析仪1台厂家：长沙开元5E-CHN2000技术要求：红外吸收法测碳氢，热导法测氮，29个试样自动连续测试。

化工专业队器材配备标准
化工专业的器材配备标准通常根据不同实验室的需求和研究方向而有所不同。

以下是一些常见的化工实验室器材配备标准的示例：
1. 基本实验室设备：
- 反应釜：用于进行化学反应的容器，通常包括搅拌器、加热和冷却系统。

- 平衡仪：用于测量物质的质量。

-pH计：用于测量溶液的酸碱度。

- 离心机：用于分离液体和固体颗粒。

- 显微镜：用于观察微小颗粒和细胞结构。

- 热板：用于加热试管、烧杯和其他实验容器。

- 温度计：用于测量温度。

- 玻璃仪器：如烧杯、试管、漏斗等，用于容纳和处理试样。

2. 分析设备：
- 气相色谱仪（GC）：用于分离和分析气体或挥发性液体混合物的成分。

- 液相色谱仪（HPLC）：用于分离和分析液体混合物的成分。

- 紫外-可见光谱仪（UV-Vis）：用于测量物质在紫外和可见光波段的吸收和透射。

- 红外光谱仪（IR）：用于测量物质对红外光的吸收。

- 质谱仪（MS）：用于分析和鉴定化合物的质量。

- 核磁共振仪（NMR）：用于分析和鉴定化合物的结构。

3. 安全设备：
- 通风系统：用于排除实验室中产生的有害气体和蒸汽。

- 安全柜：用于储存和处理有害化学品。

- 眼镜和手套：用于保护眼睛和手部免受化学品的伤害。

- 淋浴和洗眼器：用于紧急冲洗身体和眼睛。

需要注意的是，以上仅是一些常见的化工实验室器材配备标准，具体的配备标准还应根据实验室的需求、实验项目的要求以及安全规定进行调整和确定。

大型炼焦焦化厂煤质检测化验室必备仪器设备配置方案（5篇模版）第一篇：大型炼焦焦化厂煤质检测化验室必备仪器设备配置方案大型炼焦焦化厂煤质检测化验室必备仪器设备配置方案大型炼焦焦化厂煤质检测化验室必备仪器设备配置方案。

大型炼焦煤炭焦化厂检测化验室里，一般常规需要检测煤炭大卡热量、硫份、灰分、挥发份、固定碳、水分等六大煤质指标。

但是对于入厂煤炭及焦化后的焦炭的其他指标检测也很重要，例如：入厂煤炭的磷含量指标，粘结指数指标，胶质层指标；焦炭的反应性和反应后强度测试及焦炭抗压试验性能指标等等都需要进行科学的检测。

那么，对于大型焦化厂来说，除了必备的煤炭六大指标检测仪器设备之外，需要对这些指标进行实时测定。

以下是大型焦化厂化验室检测仪器设备配置清单，供用户选择采购：1：微机精密全自动量热仪热量计。

HT-ZDHW-5T 3台。

检测大卡发热量。

2：HT-WDL-100C微机精密全自动定硫仪。

2台。

检测全硫含量。

3：高精准电子分析天平。

FA2204.3台。

对试样进行快速称量。

4：大称量电子天平。

0.01g/2000g。

2台。

对煤样进行快速称量。

5：HBHT-620智能一体化马弗炉。

3台。

灰分挥发份快速测定。

6：电热恒温鼓风干燥箱。

WG-9070。

2台。

煤炭内水和外水份检测。

7：锤式破碎机。

2台。

破碎煤炭试样。

8：GJ-1全封闭式煤炭化验制样粉碎机。

2台。

煤炭试样细微粉碎。

9：粘结指数测定仪。

HT-NJ-6。

1台。

焦炭粘结指数测定。

10：HT-JC-8电脑控制胶质层测定仪。

2台。

煤炭焦炭胶质层测定。

11：焦炭反应性及反应后强度测试仪。

KX-KF-200。

1台。

焦炭反应强度。

12：HT-HR-4A.微机灰熔点测定仪。

1台。

检测煤炭焦炭灰熔融性。

13：微机元素快速测定仪。

722型。

1台。

快速检测煤炭焦炭中磷含量。

14：DRB-2000W。

可调温电热板。

1台。

加温煮沸蒸发。

15：高精度气相色谱仪。

GC-8100-2。

1台。

四、设计煤质分析化验室设计方案：化验室要求远离灰尘、烟雾、噪音和震动源环境，应与主厂房及煤场保持一定距离。

一般为南北向。

要求具有防火、防震、防噪间、防潮、防腐蚀、防尘、防有害气体侵入的功能，室温尽可能保持恒定。

要配备稳压电源，设有专用地线，根据设备要求，接地电阻越低越好，一般应小于4Ω。

1、建筑要求：用耐火或不易燃材料建成，隔断和顶棚也要考虑防火性能。

可采用地板砖或水磨石地面，窗户要能防尘，室内采光要好。

门应向外开，在实验室应设两个出口。

2、供水的排水：分析试验室应有上、下水设施，应考虑水压，水的质量。

室内总阀门应设在易操作的显著位置。

下水道应采用耐酸耐碱的材料。

地面应有地漏。

3、通风设施碎煤机、制粉机均应安装排尘设施，一般有2种通风方式。

A、全室通风：采用排气扇或竖井通风，换气次数一般3-5次/h。

B、局部排气罩：一般安装在仪器发生有害气体部位上方。

4、供电：化验室的电源：应根据仪器设备，配有足够的电源容量。

照明电源和设备电源应分开。

有条件的化验室，电源应当与车间生产用电源分开。

最好配备双电源。

设备用电最好每间房间有单独的电源总开关，以利于维修，而又不相互影响。

每台用电设备设专用的电源开关及熔断器。

安置应急灯，以备夜间突然停电时使用。

5、天平室：对天平室要求：天平室应在诸多试验室的居中位置。

天平室的门能正反双向开，便于持物进出。

天平室最好是北向房间，防止阳光直射。

天平室需保持室温在15～30℃，湿度在70%以下。

天平室应密闭，防止受灰尘及外部震动的影响。

天平室内应无腐蚀性气体。

天平室设施：天平台要坚固，平整且防震。

台面为水磨石或大理石。

天平台高度为800mm、宽度为600mm，两台天平放置的间距应大于0.5m。

天平室内坐椅应稳定且能旋转，以方便称量。

天平应有防尘罩。

分析天平：称量100～200g，最小分度值为0.0001g。

6、工业分析室：对工业分析室要求：试验台的台基应坚固。

地面具有硬质、绝缘、不燃烧的特点。
