使用 GTS 树
在下面的示例中，导入特征在“元件 251”(Component 251) 下包含一 个逻辑曲面组。此分组被称为元件，对应于一个面组。
注释 在导入特征中，每个独立面组在 GTS 树中都显示为一个单独的元件。 在树中的下一个项目是 “曲面 242” (surface 242)，它尚未被分组。 此曲面并非是主面组的一部分。在这一示例中， GTS 树中的单个曲面是重 合曲面 - 位于另一个曲面上方的重复曲面。由于它是重合曲面，所以在模型 中不会使用它，必须将其移除。
Parametric Technology Corporation
Pro/ENGINEER® Wildfire® 4.0 Import DataDoctor™ 入门
基于指南的工作流程
第1章 第2章
简介
适用对象 范围与目的
Import DataDoctor 概念
准备工作 了解用户界面
几何 / 拓扑结构树 Import DataDoctor 模式
“特征化”工具栏
使用 “特征化” (Featurize) 工具栏可访问特定的特征化工具：
•
- 草绘曲线
•
- 穿过点的曲线
•
- 边界混合
•
- 定义间隙
•
、 、 、 - 转换为 ( 平面、圆柱、旋转、拉伸 )
•
- 封闭
•
- 修剪
•
- 延伸
•
- 合并
•
- 分离
Import DataDoctor 概念
1-5
修复间隙。 • 添加边界混合以封闭开放或缺失的曲面。
注释 : 在做第 2、 3 章的练习时，使用各章原始模型文件 (basic_probs_w_slvr.stp) 的副本。使用其中一种方法修复了某 个间隙后，将无法再使用其它方法对其进行修复。
2-1
导入模型
1. 单击 “文件” (File) > “打开” (Open)。“文件打开” (File Open) 对 话框打开。
对齐顶部曲面
4-2
修改曲面使其与模型相符
4-5
查找剩余间隙
4-6
修复模型
4-6
使用特征化模式
添加缺失曲面
5-2
将曲面转换为圆柱虚拟特征
5-3
将曲面转换为拉伸特征
5-4
移除几何
5-5
转换拉伸节点
5-6
总结
5-6
提示与方法
指定修复范围
6-1
关于冻结曲面
6-2
关于解冻曲面
6-2
定义间隙
6-3
修复几何偏差
6-3
2. 浏览到包含该模型的目录。 3. 在对话框底端的右侧，从 “类型” (Type) 列表中选取 “所有文件 (*)”
(All Files (*))。 basic_probs_w_slvr.stp 文件将出现在文件列 表中。 4. 双击该文件，或选取它然后单击 “打开” (Open)。“输入新模型” (Import New Model) 对话框打开。 5. 在 “类型” (Type) 中选取 “零件” (Part)，接受缺省名称或输入一个 新名称。 6. 单击 “确定” (OK)。“信息” (Information) 窗口打开，该模型出现在 图形窗口中。 注释 要禁用 “信息” (Information) 窗口，请将 intf3d_show_import_log 配置选项设置为 no。 7. 关闭 “信息” (Information) 窗口。
不良边
6-3
Pro/ENGINEER Wildfire 4.0 Import DataDoctor 入门
不良曲面
6-4
处理不良修复结果
6-5
修改模式
6-5
最终说明
6-6
第7章
获得支持
Pro/ENGINEER 帮助中心
7-1
Pro/ENGINEER 资源中心
7-2
PTC 技术支持
7-2
PTC 培训服务
4. 在 GTS 树中选取 “元件 251” (component 251) 并旋转模型，查 看 “曲面 242” (surface 242) 下方的曲面。由于您已确认在该特 征上确实有一个曲面，所以现在可移除 “曲面 242” (surface 242)。
“模式”工具栏
使用 “模式” (Mode) 工具栏可访问各种模式并设置用来查看 “修复”线 框的显示选项：
•
- 进入 “修复”模式

•
- 进入 “修改”模式
•
- 进入 “特征化”模式
•
- 显示相切 ( 仅限 “修复”模式 )
•
- 显示冻结的元素 ( 仅限 “修复”模式 )
•
- 显示顶点 ( 仅限 “修复”模式 )
启动 Import DataDoctor
1. 在模型树中，右键单击模型的导入特征 ( 缺省名称为“导入特征 id xx” (Import Feature id xx))，然后从快捷菜单中选择 “编辑 定义”(Edit Definition)。“几何”(Geometry) 菜单出现在菜单栏中。
2. 单击 “几何” (Geometry) > Import DataDoctor。现在即进入了 IDD 环境。 GTS 树和 IDD 菜单以及工具栏都显示出来。
2. 右键单击“曲面 242”(surface 242)，然后从快捷菜单中选择“隐 藏” (Hide)。现在图形窗口中不显示任何项目。
3. 在 GTS 树中选取 “元件 251” (component 251) 和 “曲面 242” (surface 242)。模型以红色网格的形式出现在图形窗口中，表明这 些曲面是隐藏曲面。
使用修复模式：基本修复
2-3
移除重合曲面
使用在步骤 1 - 4 中所述的 “隐藏 / 取消隐藏”方法，可快速检查 GTS 树 中各节点的几何。按照步骤 5 和 6 的说明移除重合曲面。
要移除的 重合曲面
1. 在 GTS 树中，右键单击 “元件 251” (component 251)，然后从 快捷菜单中选择 “隐藏” (Hide)。“元件 251” (component 251) 及其分组曲面会暂时隐藏起来。
“模式”工具栏 “修复”工具栏 “修改”工具栏 “特征化”工具栏
使用修复模式：基本修复
导入模型 设置模型显示
启动 Import DataDoctor 使用 GTS 树
移除重合曲面 查找、定义和修复间隙
通过自动搜索功能查找间隙 封闭间隙
目录
vii vii
1-2 1-2 1-3 1-3 1-3 1-4 1-4 1-5
适用对象
本指南针对的是已经熟悉 Pro/ENGINEER 使用方法的设计人员。
范围与目的
本指南的宗旨并非是提供 IDD 技术的详尽总结。这些练习的目标是让您熟 悉修复过程，使您能够利用它来简化模型的修复工作。许多中级和高级方 法并不包括在其中。为了有利于以一种易操作的方式为新用户介绍整个工 作流程，我们甚至还绕过了某些基本用法。
1-2
Pro/ENGINEER Wildfire 4.0 Import DataDoctor 入门
几何 / 拓扑结构树
“几何 / 拓扑结构树”(GTS) 与正常的 Pro/ENGINEER 模型树类似。导入 模型的几何 ( 曲面、基准及其它 IDD 几何类型 ) 会分为成员节点的逻辑集 合组。每个节点都用一个图标来标识。有关直接针对 GTS 树中的各个成员 节点执行各种常见 IDD 操作 ( 包括隐藏、激活、合并、排除、剪切、复制、 粘贴以及重命名 ) 的信息，请参阅 IDD 联机帮助。
7-2
Pro/ENGINEER 用户群
7-3
v
简介
《Pro/ENGINEER Wildfire 4.0 Import DataDoctor 入门》是一本以教学指 南为基础的介绍材料，为您讲述如何修复从外部来源导入到 Pro/ENGINEER 中的模型几何。如果您按照整个过程操作，即可了解 IDD 是如何处理导入几何的，以及快速有效进行修复的最佳作法。 这些过程介绍了使用 IDD 工具的一些基本方法。在您熟悉了这些过程后， 即可快速地修复、修改及特征化继承的以及外部的模型。最终的结果会与 您的 Pro/ENGINEER 设计实现完美的配合。
基本修复模型
位于导入模型 中的间隙
设置模型显示
1. 根据需要显示或隐藏基准平面、基准轴、基准点、基准坐标系和注释 元素，以便在修复过程中使模型的显示简洁明了。
2. 将模型的显示设置为 “线框” (Wireframe)，使几何图元的错误易于 看到。
2-2
Pro/ENGINEER Wildfire 4.0 Import DataDoctor 入门
•
- 编辑曲面属性
•
- 冻结或解冻
•
- 修复
“修改”工具栏
使用 “修改” (Modify) 工具栏可访问特定的曲面和曲线修改工具：
•
- 草绘的曲线
•
- 合并或分割线框
•
- 外推
•
- Math 属性
•
- 修改
•
- 移动顶点
•
- 对齐
•
- 转换
•
- 替换
1-4
Pro/ENGINEER Wildfire 4.0 Import DataDoctor 入门
择 “编辑定义” (Edit Definition)。 2. 单击“几何”(Geometry) > Import DataDoctor，进入 IDD 环境。 会发生下列变化： • “几何 / 拓扑结构树” (GTS) 会替换正常的 Pro/ENGINEER 模型树 • “IDD 编辑”与 IDD 菜单会添加到菜单栏中 • “IDD 模式” (IDD Mode) 工具栏出现在图形窗口上方的图标区域中 • IDD 工具 ( 修复、修改以及特征化 ) 的工具栏会出现在图形窗口的右侧 IDD 用户界面

合集下载

Proe补破面

Proe补破面

1. 选择面组→编辑定义:下拉菜单:几何→修复集合→手动→编辑边界→选择顶面→选择全部边界
切换到顶视角,修改→移动顶点→ 把红圆圈住的顶点移到绿圆圈住的顶点位置(四个顶点相同方法
)
Done 两次发现此矩形面边界已自动修复如下
:
2.几何→修复集合→手动→编辑边界→选择下面反白显示的面→选择全部边界
修改→相切状态→选择下面左图中反白显示的边→分别定义起点与终点条件为相切,如右图,Done
修复几何→手动→缝合间隙→选取链→选择下图任一黄色边界→Done→再选择另一黄色边→Done 缝合间隙→确定,此处边界已修复如右图
-
3.同样用第1步移动顶点的方法修复此处边界
3. 编辑边界→选择下图反白显示的面→选择全部边界→修改→拉直
选择下图弯曲的边界两端顶点,Done 将弯曲边拉直
Done 两次发现一上图黄色边界已修复.
选择此边两顶点,将此边拉直,如右图
5. 几何→修复集合→手动→编辑边界→选择下面反白显示的三角面→选择全部边界
删除→分别删除下面左图三角面的三个边界(注意:点一次删除只能删除一个边,要操作三次) 创建→投影→选择下面右图红色显示的三个边→
Done两次,全部边界已修复OK,点工具栏上绿色完成边界修复.选择面组实体化。

proe修补破损面的方法-入门篇

proe修补破损面的方法-入门篇

前天收到百度知道的一位朋友的求助，自己也一直想把工作过程中领悟的技巧与大家分享。

这个技巧可能是操作手不削一顾的，但是对于初学者或者学习了一段时间的proe的朋友有帮助。

其实实际的proe的命令就那些，比如孔和筋的特征应用就很少几乎不用，一是不形象二是参数化设计再生容易出错。

还有要学会解决变更某些参数后，proe出错的解决办法。

这个要领悟，这也是以后要跟大家分享的。

先分享第一个补面的方法吧。

先给大家分享下一个数学原理，要理解透彻，这个对以后做曲面或者修面或者proe出错都有较大的帮助。

①两个点确定一条直线。

②两条直线确定一个平面。

③两条直线相交可以是一个点。

④两个面相交可以一条直线。

弄清上面四个概念，对proe中的相交命令、边界混合命令还有很多都是有很大帮助的。

修补破面我只分享2个实用方法，我觉得对proe已经够用，多了反而对自己不好，我个人觉得在proe的应用对常用命令要精通才能游刃有余。

比如拉伸命令，要非常非常的熟悉，它可以做孔，可以做加强筋，也可以合并面来获得你想要的曲面，还可以做很多其他特征等等可以说应用非常广泛。

修补破面技巧与方法1-剪切四线法：修补破面的目的：①修补一个面形成一整个面②修补一组面后实体化。

就拿网上的一个问题来先讲，后续会陆续补充不同面的修补技巧和方法。

1.明确方向：是要补一组面形成封闭面后实体化。

2.理清思路：需要3个面，与原来的实体面进行实体化就行。

为了更贴近，讲下实体化的理解。

实体化必须是封闭的曲面。

这个封闭有2个理解，一定要注意。

第一个是完完整整的封闭的面。

第二个是有3各面是自己画的，另外一个面附着在实体上面（不用复制），利用合并的3个面就可以实体化了，因为这3个面已经与实体形成了一个封闭的面了。

只要你的面能附到实体上，与实体找不到间隙，就可以实体化。

3.理清作图思路。

破面包括R角等等，形成的轮廓线都比较复杂，这个复杂我可以理解为转弯。

不转弯的线是最好的。

所以我们先要想办法找4跟质量好的线才能形成一个面。

Proe4.0补面教程

Proe4.0补面教程


IDD 中的曲线
合并两条邻近曲线或单侧边 在图形窗口中选取属于同一曲面的两条邻近曲线或单侧边。 注意： IDD 只能合并同一曲面的 单侧边。 您必须选取相同类型的曲线，也就是说，选取的所有单侧边都必须同 样是 UV 曲线或 3D 曲线。您无法将 UV 曲线与 3D 曲线合并在 一起。同样，您也无法将 3D 曲线与 UV 曲线合并在一起。 单击“IDD 修改工具”或“IDD 修复工具”工具栏上的 。或者，单击 “ “合并曲线/线框”(Merge Crv/Wfm)。两条曲线或 编辑”(Edit)> (Edit)>“ 单侧边即会合并成单一曲线或单侧边。生成的曲线或单侧边会 更改形状以保持平滑度。 注意： 当合并两条单侧边时，如果生成的几何重叠，则合并过程将中止。
修复工具_编辑曲面的数学属性
在图形窗口或几何和拓扑结构树中选取一个曲面。 单击“IDD 修复工具”或“修改工具”工具栏上的 ，或单击“编辑”(Edit)>“数学属性 ”(Math Properties)。或者，在图形窗口中右键单击，然后单击“数学属性”(Math Properties)。曲面属性操控板出现。所选曲面会添加到“参照”(References) 上滑 面板的“曲面”(Surface) 收集器中。 在操控板上选取“样条”(Spline)、“B 样条”(B-spline) 或 Bezier 曲面插值类型。如果 所选曲面为解析曲面，则“样条”(Spline) 为缺省类型。如果所选曲面为自由形状曲 面，则操控板上会缺省显示当前的曲面定义。 如果您选取“样条”(Spline)，则请指定 u 和 v 方向的段数。 如果您选取 Bezier，则请指定 u 和 v 方向的曲面度数。 如果您选取“B 样条”(B-spline)，则可同时指定 u 和 v 方向的段数以及曲面度数。 注意：对于 Bezier 和 B 样条曲面，u 和 v 方向的最大曲面度数为 15 度。 要更改图形窗口中的显示选项，请单击“选项”(Options) 上滑面板，然后选取下列选项 之一： 仅新曲面 (New Surface Only) - 当打开曲面属性操控板时仅显示计算出的新曲面。 仅原始曲面 (Origin surfaces only) - 当打开曲面属性操控板时仅显示选定用于编辑的 原始曲面。 新曲面和原始曲面 (New and Original Surfaces) - 显示原始曲面和新曲面。
proe低版本补面教程适用于高版本的教程的方法

proe低版本补面教程适用于高版本的教程的方法

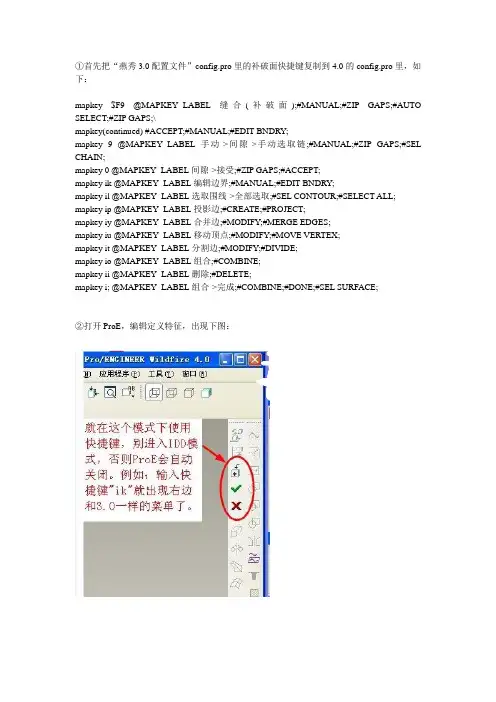

①首先把“燕秀3.0配置文件”config.pro里的补破面快捷键复制到4.0的config.pro里，如下：mapkey $F9 @MAPKEY_LABEL缝合(补破面);#MANUAL;#ZIP GAPS;#AUTO SELECT;#ZIP GAPS;\mapkey(continued) #ACCEPT;#MANUAL;#EDIT BNDRY;mapkey 9 @MAPKEY_LABEL手动->间隙->手动选取链;#MANUAL;#ZIP GAPS;#SEL CHAIN;mapkey 0 @MAPKEY_LABEL间隙->接受;#ZIP GAPS;#ACCEPT;mapkey ik @MAPKEY_LABEL编辑边界;#MANUAL;#EDIT BNDRY;mapkey il @MAPKEY_LABEL选取围线->全部选取;#SEL CONTOUR;#SELECT ALL; mapkey ip @MAPKEY_LABEL投影边;#CREATE;#PROJECT;mapkey iy @MAPKEY_LABEL合并边;#MODIFY;#MERGE EDGES;mapkey iu @MAPKEY_LABEL移动顶点;#MODIFY;#MOVE VERTEX;mapkey it @MAPKEY_LABEL分割边;#MODIFY;#DIVIDE;mapkey io @MAPKEY_LABEL组合;#COMBINE;mapkey ii @MAPKEY_LABEL删除;#DELETE;mapkey i; @MAPKEY_LABEL组合->完成;#COMBINE;#DONE;#SEL SURFACE;②打开ProE，编辑定义特征，出现下图：复制下面红色内容到你的config.pro文件里面，进入补面模式，再进入IDD模式在键盘按0即可显示补面菜单mapkey 0 #MANUAL。
