阀门执行机构培训

阀门气动执行机构的原理及应用（参考学习资料）二期中工艺系统中采用了大量的气动执行机构阀门，借去苏阀学习的机会向专家们请教了一些关于阀门气动操作机构的知识，在此简单介绍一下。

一.气动执行机构的结构气动执行机构主要分成两大类：薄膜式与活塞式。

薄膜式与活塞式执行机构均可分成有弹簧和无弹簧的两种。

有弹簧的执行结构较之无弹簧的执行机构输出推力小，价格低。

而活塞式较之薄膜式输出力大，但价格较高。

当前国产的气动执行机构有气动薄膜式（有弹簧）、气动活塞式（无弹簧）及气动长行程活塞式。

1．气动薄膜式（有弹簧）执行机构气动薄膜式（有弹簧）执行机构分为正作用和反作用两种。

当气动执行器的输入信号压力（来自调节器或阀门定位器）增大时，推杆向下动作的叫正作用执行机构，如图1所示，我国的型号为ZMA型；反之叫反作用执行机构，如图2所示，我国型号为ZMB型。

这两种类型结构基本相同，均由上膜盖、波纹膜片、下膜盖、推杆、支架、压缩弹簧、弹簧座、调节件、标尺等组成。

正作用机构的信号压力时通过输入波纹膜片上方的薄膜气室。

而反作用机构则通过波纹膜片下方的薄膜气室，由于输出推杆也从下方引出，因此还多了一个装有“O”型密封环5及填块6。

两者之间通过更换个别零件，便能相互改装。

气动薄膜（有弹簧）执行机构的输出信号是直线位移，输出特性是比例式，即输出位移与输入信号成比例关系。

动作原理如下：信号压力，通常为0.2－1.0bar或0.4-2bar，通入薄膜气室时，在薄膜上产生一个推力，使推杆部件移动。

与此同时，弹簧被压缩，直到弹簧的反作用力与信号压力在薄膜上产生的力平衡。

信号压力越大，在薄膜上产生的推力也越大，则与之平衡的弹簧反力也越大，于是弹簧压缩量也越大即推杆的位移量越大，它与输入薄膜气室信号压力成比例。

推杆的位移，即为气动薄膜执行机构的直线输入位移，其输出位移的范围为执行机构的行程。

气动薄膜执行机构主要零件结构及作用如下：1.膜盖：由灰铁铸成（有些小执行机构也有用压制玻璃管代替），与波纹膜片构成薄膜气室。

《阀门培训》课件标题：《阀门培训》课件一、引言阀门是流体输送系统中的重要组成部分，起着控制、调节和切断流体流动的作用。

掌握阀门的原理、结构、类型、安装、调试和维护等知识，对于从事流体输送系统的设计、施工和维护工作的工程师和技术人员来说至关重要。

本课件旨在为阀门培训提供系统的教学内容，帮助学员掌握阀门相关知识，提高实际操作能力。

二、阀门原理与结构1. 阀门原理阀门通过改变阀门通道的截面积，实现对流体流量、压力和流向的控制。

阀门主要由阀体、阀盖、阀杆、阀瓣和密封元件等组成。

阀门的工作原理是利用执行机构（手动、电动、气动等）驱动阀杆，使阀瓣产生相应的位移，从而改变阀门通道的截面积，实现对流体流动的控制。

2. 阀门结构阀门结构主要包括阀体、阀盖、阀杆、阀瓣、密封元件、填料函、填料压盖等部件。

阀体和阀盖是阀门的主体结构，阀杆连接执行机构和阀瓣，阀瓣用于调节流体流量，密封元件和填料函用于实现阀门的密封性能。

三、阀门类型与应用1. 按结构分类（1）截止阀：主要用于切断和接通流体，适用于清洁介质。

（2）闸阀：适用于大口径、高压力的管道，具有流通能力大、阻力小等特点。

（3）球阀：具有结构紧凑、密封性能好、开关迅速等特点，广泛应用于石油、化工等领域。

（4）蝶阀：结构简单、重量轻、操作方便，适用于低压、大口径的管道。

（5）调节阀：用于调节流体流量、压力和温度，具有精确、灵敏的特点。

2. 按驱动方式分类（1）手动阀门：通过手动操作实现开关和控制。

（2）电动阀门：通过电动执行机构实现开关和控制。

（3）气动阀门：通过气动执行机构实现开关和控制。

（4）液动阀门：通过液压执行机构实现开关和控制。

四、阀门安装与调试1. 安装前准备（1）检查阀门型号、规格是否符合设计要求。

（2）检查阀门外观，确保无损坏、变形等缺陷。

（3）检查阀门密封面，确保无划痕、磨损等影响密封性能的问题。

（4）检查阀门连接法兰、螺栓等配件是否齐全、完好。

2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴。

阀门基础知识培训一、阀门的定义和分类阀门是指用来控制流体（液体、气体、固体）流动的装置，主要用于控制流体的流量、压力、温度以及流向。

根据其结构和工作原理的不同，阀门可以分为很多种类，常见的有闸阀、球阀、蝶阀、止回阀、截止阀等。

1. 闸阀：通过提升阀杆上的闸板，使闸板升起或降下，从而实现阀门的开启或关闭。

闸阀主要用于截断管道中的流体，通常用于中小口径的管道。

2. 球阀：球阀是以球体为封闭件，通过旋转球体来实现阀门的开启或关闭。

球阀具有结构简单、密封性能好、操作方便等优点，广泛应用于各种管道系统中。

3. 蝶阀：蝶阀以蝶板为开启和关闭元件，通过旋转蝶板来控制流体的通断。

蝶阀具有结构简单、体积小、重量轻等优点，适用于大口径的管道。

4. 止回阀：止回阀是一种防止流体倒流的装置，安装在管道上可以阻止反向流动的发生，通常用于水处理、供水系统等领域。

5. 截止阀：截止阀是用来控制流体的流通或截断的装置，通过提升或降低阀杆上的阀芯来实现开启或关闭。

二、阀门的主要零部件1. 阀体：阀体是阀门的主要外壳，承受着流体的压力，也是阀门内部零部件的安装位置。

阀体的材质通常为铸铁、铸钢、不锈钢等。

2. 闸板/球体/蝶板：这些部件是阀门的开启和关闭元件，用来控制流体的通断。

3. 阀杆：阀杆是用来控制开启和关闭元件的升降，通常与手轮或执行机构连接。

4. 密封件：阀门的密封性能直接影响到阀门的使用效果，因此阀门内部有多处密封结构，包括阀座密封、阀杆密封等。

5. 手轮/执行机构：手轮是用手动操作的阀门上的开启和关闭装置，执行机构是通过电动、气动、液动等方式实现的自动化开闭装置。

三、阀门的安装和维护1. 阀门的正确安装可以保证其正常工作，通常需要注意以下几点：- 安装前应仔细检查阀门及管道的内部是否清洁，有无异物；- 安装阀门时，应根据阀门的标识正确确定安装方向；- 在阀门的安装过程中，应注意保护阀门的密封面，避免划伤或损坏。

2. 阀门的维护和保养对于延长阀门的使用寿命非常重要，常见的维护工作包括：- 定期润滑阀门的活动部件，保证阀门的灵活性；- 定期检查阀门的密封性能，如有泄漏现象需要及时处理；- 定期清洗阀门内部，防止因为积垢影响阀门的使用效果。

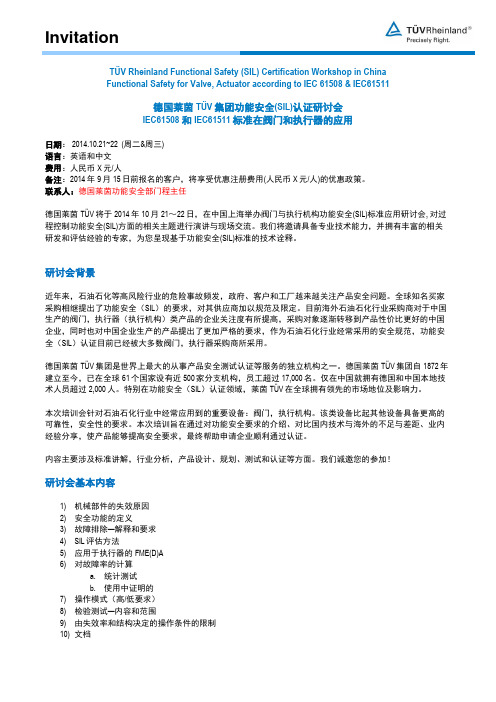

TÜV Rheinland Functional Safety (SIL) Certification Workshop in ChinaFunctional Safety for Valve, Actuator according to IEC 61508 & IEC61511德国莱茵TÜV集团功能安全(SIL)认证研讨会IEC61508 和IEC61511标准在阀门和执行器的应用日期： 2014.10.21~22 (周二&周三)语言：英语和中文费用：人民币X元/人备注：2014年9月15日前报名的客户，将享受优惠注册费用(人民币X元/人)的优惠政策。

联系人：德国莱茵功能安全部门程主任德国莱茵TÜV将于2014年10月21～22日，在中国上海举办阀门与执行机构功能安全(SIL)标准应用研讨会, 对过程控制功能安全(SIL)方面的相关主题进行演讲与现场交流。

我们将邀请具备专业技术能力，并拥有丰富的相关研发和评估经验的专家，为您呈现基于功能安全(SIL)标准的技术诠释。

研讨会背景近年来，石油石化等高风险行业的危险事故频发，政府、客户和工厂越来越关注产品安全问题。

全球知名买家采购相继提出了功能安全（SIL）的要求，对其供应商加以规范及限定。

目前海外石油石化行业采购商对于中国生产的阀门，执行器（执行机构）类产品的企业关注度有所提高，采购对象逐渐转移到产品性价比更好的中国企业，同时也对中国企业生产的产品提出了更加严格的要求，作为石油石化行业经常采用的安全规范，功能安全（SIL）认证目前已经被大多数阀门，执行器采购商所采用。

德国莱茵TÜV集团是世界上最大的从事产品安全测试认证等服务的独立机构之一。

德国莱茵TÜV集团自1872年建立至今，已在全球61个国家设有近500家分支机构，员工超过17,000名。

仅在中国就拥有德国和中国本地技术人员超过2,000人。

阀门培训手册一、引言阀门是流体输送系统中的关键控制元件，广泛应用于石油、化工、电力、冶金、轻工、食品等行业。

为了确保阀门的正常运行，提高设备的安全性和经济效益，特制定本阀门培训手册。

本手册旨在为从事阀门安装、调试、维护和管理的工程技术人员提供系统的培训资料，帮助大家掌握阀门的基础知识和操作技能。

二、阀门基础知识1. 阀门分类阀门根据结构特点、工作原理和用途可分为多种类型，如截止阀、球阀、闸阀、蝶阀、截止止回阀、调节阀等。

不同类型的阀门具有不同的性能特点和适用范围。

2. 阀门结构阀门主要由阀体、阀盖、阀杆、阀瓣、密封圈等部件组成。

阀体和阀盖承受介质压力，阀杆连接执行机构和阀瓣，阀瓣用于截断或调节介质流量，密封圈保证阀门的密封性能。

3. 阀门参数阀门的主要参数包括公称直径、公称压力、适用温度、适用介质等。

公称直径是指阀门连接管道的尺寸，公称压力是指阀门能承受的最大压力。

选择阀门时，需根据实际工况确定合适的参数。

4. 阀门材质阀门的材质直接影响阀门的使用寿命和性能。

根据适用介质和工况条件，阀门材质可分为铸铁、碳钢、不锈钢、合金钢等。

特殊工况下，还可选用非金属材质（如塑料、陶瓷等）。

三、阀门安装与调试1. 安装前的准备（1）检查阀门型号、规格是否符合设计要求；（2）检查阀门及其附件是否完好，密封圈是否损坏；（3）确保安装现场环境清洁，避免阀门受到污染；（4）准备必要的安装工具和设备。

2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴；（2）按照设计要求连接阀门执行机构（如电动装置、气动装置等）；（3）检查法兰连接处的密封垫片，确保无破损、老化等现象；（4）紧固螺栓，使法兰连接紧密。

3. 调试步骤（1）检查阀门执行机构是否正常，如电动装置的电源、气动装置的气源等；（2）操作阀门，观察阀门启闭是否灵活，有无卡阻现象；（3）检查阀门密封性能，观察有无泄漏；（4）根据实际工况，调整阀门的开度，满足系统要求。

《SHAFER气液联动阀执行机构学习》教案教案：SHAFER气液联动阀执行机构学习一、课程背景和目标课程背景：气液联动阀执行机构作为一种常见的阀门执行机构，广泛应用于工业自动化控制系统中。

了解气液联动阀执行机构的基本原理和工作方式，对于学习和理解自动控制系统的工作原理具有重要意义。

课程目标：1.了解气液联动阀执行机构的基本组成和工作原理。

2.掌握气液联动阀执行机构的常见故障排除方法。

3.培养学生的实践动手能力，能够进行基本的气液联动阀执行机构的调试和维护。

二、教学内容和方法教学内容：1.气液联动阀执行机构的基本组成：包括气缸、液控阀和位置反馈装置。

2.气液联动阀执行机构的工作原理：包括气压信号控制、液压信号控制和位置反馈控制。

3.气液联动阀执行机构的故障排除方法：包括检查气源供应、检查液控阀、检查位置反馈装置等。

4.气液联动阀执行机构的调试和维护：包括调整气源压力、调整液控阀通断、检查位置反馈装置准确性等。

教学方法：1.讲解：通过课堂讲解，介绍气液联动阀执行机构的基本组成和工作原理。

2.实验：通过实际操作，让学生亲自进行气液联动阀执行机构的调试和维护。

3.案例分析：通过分析实际案例，让学生学会故障排除的方法和技巧。

4.互动讨论：通过学生提问和回答，促进学生与教师之间的互动和思维碰撞。

三、教学步骤和时间安排教学步骤：1.介绍气液联动阀执行机构的基本概念和作用。

（10分钟）2.详细讲解气液联动阀执行机构的基本组成和工作原理。

（30分钟）3.实验操作：让学生通过实践操作，进行气液联动阀执行机构的调试和维护。

（40分钟）4.案例分析：通过分析实际案例，学习故障排除方法和技巧。

（20分钟）5.互动讨论：进行学生提问和回答，加深学生对于气液联动阀执行机构的理解。

（20分钟）时间安排：本课程安排为2学时，共120分钟。

四、教材和教学资源教材：1.《SHAFER气液联动阀执行机构学习教材》2.相关参考书籍和论文资料教学资源：1.实验室设备：气液联动阀执行机构、空气压缩机、压力表、液控阀等。

GOV阀门执行机构GOV阀门执行机构是指政府机构中负责执行和管理阀门行业相关事务的机构。

阀门作为一种重要的工业设备，用于控制流体介质的流动和压力的调节，广泛应用于石油、化工、电力、冶金、水利等行业，对于维护国家经济安全和社会稳定具有重要意义。

因此，建立和发展具备规范、高效、专业的阀门执行机构对于推动我国阀门行业的发展具有重要意义。

首先，阀门执行机构应建立完善的组织架构和管理体系。

根据阀门行业的特点和需求，设立阀门产业发展部、技术标准与质量监督部、市场监管部、行业协会等不同部门和机构，负责协调、管理和监督阀门行业的各项事务。

同时，建立健全领导班子和专业团队，提高决策效率和专业化水平，推动阀门行业科学发展。

其次，阀门执行机构应制定和完善相关政策和法规。

通过建立制度和规则，明确阀门行业的市场准入规定、产品质量标准、企业管理要求等，提高市场竞争力和企业发展能力。

同时，加强对阀门市场的监管，防范和打击违法行为，维护市场秩序，保障消费者合法权益。

第三，阀门执行机构应加强技术研发和创新能力。

通过加大对阀门科研机构和企业的支持力度，推动技术研发和创新，提高我国阀门产品的技术水平和竞争力。

同时，加强国际合作和交流，吸取国际先进经验和技术，推动我国阀门行业向高端制造业转型升级。

第四，阀门执行机构应加强市场推广和宣传工作。

通过组织行业展览、论坛和培训活动等，促进阀门企业之间的交流与合作，推动行业发展和合作共赢。

同时，加强对阀门产品的市场推广，提高产品知名度和市场份额，拓展国内外市场，推动阀门行业的全球化发展。

第五，阀门执行机构应加强行业监管和服务能力。

通过建立健全市场监管机制，加强对阀门产品的抽检和质量监督，防止低质量和假冒伪劣产品的流入市场。

同时，加强对阀门企业的培训和指导，提高企业的管理水平和服务质量，提升行业整体竞争力。

综上所述，建立和发展具备规范、高效、专业的阀门执行机构对于推动我国阀门行业的发展具有重要意义。

日常阀门操作方法及保养培训一、日常阀门操作方法
1、手柄旋转操作
（1）顺时针旋转手柄，阀门关闭；
（2）逆时针旋转手柄，阀门开启；
2、齿轮操作法
（1）向左转齿轮，阀门关闭；
（2）向右转齿轮，阀门开启；
3、手轮转动操作
（1）顺时针旋转手轮，阀门关闭；
（2）逆时针旋转手轮，阀门开启；
4、气动执行机构操作
（1）打开气源开关，气动执行机构能够工作；
（2）关闭气源开关，气动执行机构不能工作；
二、阀门保养方法
1、阀门表面清洁
阀门表面应该经常打扫清洁，以保持清洁。

2、定期润滑
阀门的润滑应该根据实际情况来进行，如果润滑不够或不及时，就会使阀门的开关过程受到阻碍，影响阀门的正常使用。

3、阀门维护
如果阀门的密封性能下降，需要进行维护，包括修复密封面、更换密封圈等。

4、定期检查
定期检查阀门的使用情况，包括密封性、外部损坏情况、使用性能等，确保阀门长时间正常使用。

阀门手动执行机构结构
阀门手动执行机构结构指的是用于操作和控制阀门的手动装置的组成部分和工作原理。

阀门手动执行机构通常由阀门手轮、阀门手杆和阀门手柄等组件组成。

阀门手轮是手动执行机构的核心部件，通常位于阀门上方，用于手动操作阀门的开启和关闭。

手轮通常由金属材质制成，具有一定的直径和厚度，以便操作人员能够轻松旋转。

阀门手杆是连接手轮和阀门的部件，用于传递旋转力矩和执行开闭动作。

手杆与阀门通过柱塞、螺纹或键连接，从而实现手动操作。

阀门手柄作为手动执行机构的辅助部件，用于增加操作人员对手轮的杠杆效应，以便更轻松地迅速转动阀门。

柄把通常位于手轮的边缘，也可以是侧面。

除了以上核心组件外，阀门手动执行机构通常还包括一些辅助装置，如阀门位置指示器、阀门锁止装置等。

位置指示器用于显示阀门的开启程度，以便操作人员准确控制阀门的工作状态；阀门锁止装置用于固定阀门在特定位置，防止意外操作。

阀门手动执行机构结构的设计和选择应根据阀门的类型、工作介质和使用环境等因素进行合理的考虑。

合理的手动执行机构结构可确保阀门的可靠操作和长期稳定工作。
