铜的预处理

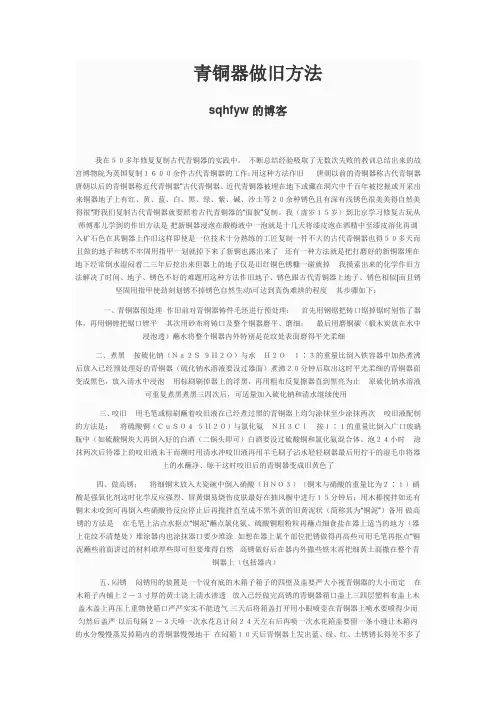

青铜器做旧方法sqhfyw的博客我在５０多年修复复制古代青铜器的实践中，不断总结经验吸取了无数次失败的教训总结出来的故宫博物院为英国复制１６００余件古代青铜器的工作；用这种方法作旧唐朝以前的青铜器称古代青铜器唐朝以后的青铜器称近代青铜器”古代青铜器、近代青铜器被埋在地下或藏在洞穴中千百年被挖掘或开采出来铜器地子上有红、黄、蓝、白、黑、绿、紫、碱、沙土等２０余种锈色且有深有浅锈色很美美得自然美得很“野我们复制古代青铜器就要照着古代青铜器的“面貌”复制。

我（虚岁１５岁）到北京学习修复古玩从师傅那儿学到的作旧方法是把新铜器浸泡在酸梅液中一泡就是十几天将漆皮泡在酒精中至漆皮溶化再调入矿石色在其铜器上作旧这样即使是一位技术十分熟练的工匠复制一件不大的古代青铜器也得５０多天而且做的地子和锈不牢固用指甲一划就掉下来了新铜也露出来了还有一种方法就是把打磨好的新铜器埋在地下经常倒水湿闷着二三年后挖出来但器上的地子仅是旧红铜色锈糠一碰就掉我摸索出来的化学作旧方法解决了时间、地子、锈色不好的难题用这种方法作旧地子、锈色跟古代青铜器上地子、锈色相似[而且锈坚固用指甲使劲刻划锈不掉锈色自然生动\可达到真伪难辨的程度其步骤如下：一、青铜器预处理作旧前对青铜器铸件毛坯进行预处理：首先用钢锯把铸口锯掉锯时别伤了器体，再用钢锉把锯口锉平其次用砂布将铸口及整个铜器磨平、磨细；最后用磨铜碳（椴木炭放在水中浸泡透）蘸水将整个铜器内外特别是花纹处表面磨得平光柔细二、煮黑按硫化钠（Ｎａ２Ｓ·９Ｈ２Ｏ）与水 Ｈ２Ｏ １∶３的重量比倒入铁容器中加热煮沸后放入已经预处理好的青铜器（硫化钠水溶液要没过器面）煮沸２０分钟后取出这时平光柔细的青铜器面变成黑色，放入清水中浸泡用棕刷刷掉器上的浮黑，再用粗布反复擦器直到黑亮为止原硫化钠水溶液可重复煮黑煮黑三四次后，可适量加入硫化钠和清水继续使用三、咬旧用毛笔或棕刷蘸着咬旧液在已经煮过黑的青铜器上均匀涂抹至少涂抹两次咬旧液配制的方法是：将硫酸铜（ＣｕＳＯ４·５Ｈ２Ｏ）与氯化氨 ＮＨ３Ｃｌ 按１∶１的重量比倒入广口玻璃瓶中（如硫酸铜块大再倒入好的白酒（二锅头即可）白酒要没过硫酸铜和氯化氨混合体、泡２４小时涂抹两次后待器上的咬旧液未干而潮时用清水冲咬旧液再用羊毛刷子沾水轻轻刷器最后用拧干的湿毛巾将器上的水蘸净、晾干这时咬旧后的青铜器变成旧黄色了四、做高锈；将细铜末放入大瓷碗中倒入硝酸（ＨＮＯ３）（铜末与硝酸的重量比为２∶１）硝酸是强氧化剂这时化学反应强烈、冒黄烟易烧伤皮肤最好在抽风橱中进行１５分钟后；用木棒搅拌如还有铜末未咬到可再倒入些硝酸待反应停止后再搅拌直至成不黑不黄的旧黄泥状（简称其为“铜泥”）备用做高锈的方法是在毛笔上沾点水抠点“铜泥”蘸点氯化氨、硫酸铜粗粉粒再蘸点细食盐在器上适当的地方（器上花纹不清楚处）堆涂器内也涂抹器口要少堆涂如想在器上某个部位把锈做得再高些可用毛笔再抠点“铜泥蘸些前面讲过的材料堆厚些即可但要堆得自然高锈做好后在器内外撒些铁末再把细黄土面撒在整个青铜器上（包括器内）五、闷锈闷锈用的装置是一个没有底的木箱子箱子的四壁及盖要严大小视青铜器的大小而定在木箱子内铺上２－３寸厚的黄土浇上清水渗透放入已经做完高锈的青铜器箱口盖上三四层塑料布盖上木盖木盖上再压上重物使箱口严严实实不能透气三天后将箱盖打开用小眼喷壶在青铜器上喷水要喷得少而匀然后盖严以后每隔２－３天喷一次水花总计闷２４天左右后再喷一次水花箱盖要留一条小缝让木箱内的水分慢慢蒸发掉箱内的青铜器慢慢地干在闷箱１０天后青铜器上发出蓝、绿、红、土锈锈长得差不多了将青铜器从箱内取出放在外边晾干有足的青铜器倒着放置为宜使足内干透应当说明的是闷锈时间的长短与闷锈处的环境有关温度高闷的时间可短些温度低闷的时间要长些收藏六、涂抹硝基清漆铜锈干透后用鬃刷子轻轻刷掉青铜器内部和外部的浮黄土如青铜器上还有水用毛笔或鬃刷子沾硝基清漆把青铜器内外全涂抹一层晾干硝基清漆渗透到已生成的铜锈内干透后铜锈硬而结实^而且看不出锈上涂有清漆涂清漆后如青铜器上细花纹或素处显得亮些可用毛笔沾稀料在此处涂２－３次将清漆化开用布擦后就不亮了在涂抹硝基清漆时整个青铜器涂抹一次即可但高锈处要涂抹２－３次并要干透七、手工补旧化学作旧后…在青铜器上某些部位也可能有星星点点露铜的地方也可能有的锈长得不理想；就需要手工补旧八、擦蜡刷蜡用蜡布擦拭铜器蜡布的做法是：将布加热再加热再打蜡使蜡熔化在布纹中即可用蜡布将铜器的花纹、地子、边沿处全部擦到（也可以用块腊擦拭）再用蜡刷子刷蜡蜡刷子的做法是：用鬃刷子在蜡块上摩擦使鬃毛上蘸上蜡再在火上烘烘使蜡熔在鬃毛上即可在刷蜡时要将整个铜器刷到复制好的古代青铜器要亮、暗亮、柔亮才佳。

镀铜工艺流程
1. 清洗：
- 将待镀铜的基材进行清洗，去除表面的油污和杂质。

常用的清洗方法包括碱洗、酸洗和水洗。

2. 预处理：
- 在清洗后，需要进行预处理以提高基材与铜层的结合力。

预处理方法有机械预处理和化学预处理两种。

机械预处理包括打磨、抛光等，而化学预处理包括酸洗、去氧化等。

3. 光刻：
- 使用光刻技术，在基材表面涂覆一层光刻胶。

然后在光刻胶上曝光，再进行显影，形成光刻图案。

该图案将指导铜层的沉积位置。

4. 沉积：
- 将预处理过的基材浸入铜离子溶液中，通过电化学方法将铜离子还原成金属铜，并在基材表面沉积出一层铜层。

沉积时需要控制电流和时间，以获得均匀的镀层。

5. 去胶：
- 通过化学溶解或物理去除的方法，将光刻胶从基材表面去除。

这样可以暴露出铜层上的光刻图案。

6. 清洗和抛光：
- 对镀铜后的基材进行清洗和抛光，以去除可能存在的污染物
和缺陷，使铜层更加光滑和亮丽。

7. 检测和包装：
- 对镀铜后的产品进行检测，确保铜层的质量和性能符合需求。

然后进行包装，以便保护和运输。

以上是一般的镀铜工艺流程。

具体的工艺参数和操作步骤可能
因不同的材料和应用而有所差异。

在进行镀铜过程中，请务必遵守
相关的安全操作规程和环保要求，以确保生产的安全与合规。

黄铜钝化处理工艺黄铜是一种常用的合金材料，由铜和锌组成。

由于其优良的物理和化学性能，黄铜被广泛应用于制造各种机械零件、电气元件、建筑装饰材料等领域。

然而，黄铜材料在长期使用过程中容易受到氧化和腐蚀的影响，降低其使用寿命和性能。

为了解决这个问题，黄铜钝化处理工艺应运而生。

黄铜钝化处理是通过一系列的化学反应，使黄铜表面形成一层保护膜，从而提高其耐腐蚀性和耐磨性。

下面详细介绍黄铜钝化处理的工艺过程和效果。

一、黄铜钝化处理的工艺过程1. 表面清洗：首先要将黄铜材料表面的油污、灰尘等杂质清洗干净，以确保钝化液能够充分接触到黄铜表面。

2. 预处理：将清洗干净的黄铜材料浸泡在预处理液中，通常预处理液是硫酸或者氢氟酸，其作用是去除黄铜表面的氧化层，增加钝化效果。

3. 钝化处理：将经过预处理的黄铜材料浸泡在钝化液中，钝化液的成分通常是含铬酸或者含氟酸的溶液。

在钝化液中，黄铜表面会形成一层厚度在0.1-0.5微米之间的氧化层，这层氧化层具有很好的耐腐蚀性和抗磨损性，同时也能够提高黄铜表面的美观度。

4. 冲洗：将钝化处理后的黄铜材料用清水冲洗干净，以去除表面的钝化液和残留物。

5. 干燥：将冲洗干净的黄铜材料晾干或者使用干燥器干燥，以免水分对钝化层的影响。

二、黄铜钝化处理的效果1. 提高耐腐蚀性：黄铜钝化处理后，表面形成的氧化层能够有效地隔绝黄铜材料与外界环境的接触，从而减少了黄铜材料受腐蚀的机会。

2. 提高耐磨性：黄铜钝化处理后，表面形成的氧化层能够提高黄铜材料的硬度和耐磨性，延长其使用寿命。

3. 美观度提高：黄铜钝化处理后，表面形成的氧化层颜色均匀，光泽度高，使黄铜材料的外观更加美观。

黄铜钝化处理是一种有效的保护黄铜材料的方法，不仅可以提高黄铜材料的耐腐蚀性和耐磨性，还可以提高其美观度。

在实际应用中，黄铜钝化处理工艺已经被广泛应用于各种工业领域，成为提高产品质量和延长使用寿命的重要手段。

第1篇一、引言铜作为一种重要的金属材料，广泛应用于电气、电子、建筑、装饰等领域。

然而，在长期使用过程中，铜材料容易受到腐蚀的影响，导致性能下降甚至失效。

因此，研究铜腐蚀工艺对于提高铜材料的使用寿命和性能具有重要意义。

本文将介绍铜腐蚀工艺的基本原理、常用方法以及在实际应用中的注意事项。

二、铜腐蚀工艺基本原理铜腐蚀工艺是指利用化学或电化学方法，使铜材料表面发生腐蚀反应，从而达到改变其表面性能的目的。

腐蚀过程主要包括以下步骤：1. 铜材料表面预处理：通过机械、化学或电化学方法，去除铜材料表面的氧化物、油污、锈蚀等杂质，提高铜材料表面的清洁度和均匀性。

2. 腐蚀剂选择：根据所需铜材料表面性能，选择合适的腐蚀剂。

常见的腐蚀剂有酸、碱、盐等。

3. 腐蚀条件控制：通过调节腐蚀剂浓度、温度、时间等参数，控制腐蚀程度，以达到所需表面性能。

4. 腐蚀后处理：腐蚀完成后，对铜材料表面进行处理，如清洗、干燥、钝化等，以提高其耐腐蚀性能。

三、常用铜腐蚀工艺1. 酸性腐蚀工艺酸性腐蚀工艺是利用酸溶液对铜材料进行腐蚀，使铜材料表面形成一定厚度的氧化膜。

常用的酸性腐蚀剂有硫酸、盐酸、硝酸等。

（1）硫酸腐蚀：硫酸腐蚀具有腐蚀速度快、氧化膜致密等优点，但腐蚀过程中易产生有害气体。

（2）盐酸腐蚀：盐酸腐蚀速度较快，氧化膜较薄，腐蚀过程中不易产生有害气体。

（3）硝酸腐蚀：硝酸腐蚀速度快，氧化膜致密，但腐蚀过程中易产生有害气体。

2. 碱性腐蚀工艺碱性腐蚀工艺是利用碱溶液对铜材料进行腐蚀，使铜材料表面形成一定厚度的氧化膜。

常用的碱性腐蚀剂有氢氧化钠、氢氧化钾等。

碱性腐蚀工艺具有腐蚀速度慢、氧化膜较薄、腐蚀过程中不易产生有害气体等优点，但腐蚀过程中需严格控制温度，以免产生有害物质。

3. 盐溶液腐蚀工艺盐溶液腐蚀工艺是利用盐溶液对铜材料进行腐蚀，使铜材料表面形成一定厚度的氧化膜。

常用的盐溶液有氯化钠、硫酸钠、硫酸铜等。

盐溶液腐蚀工艺具有腐蚀速度适中、氧化膜较薄、腐蚀过程中不易产生有害气体等优点，但腐蚀过程中需严格控制温度和时间，以免产生有害物质。
