高温合金热处理

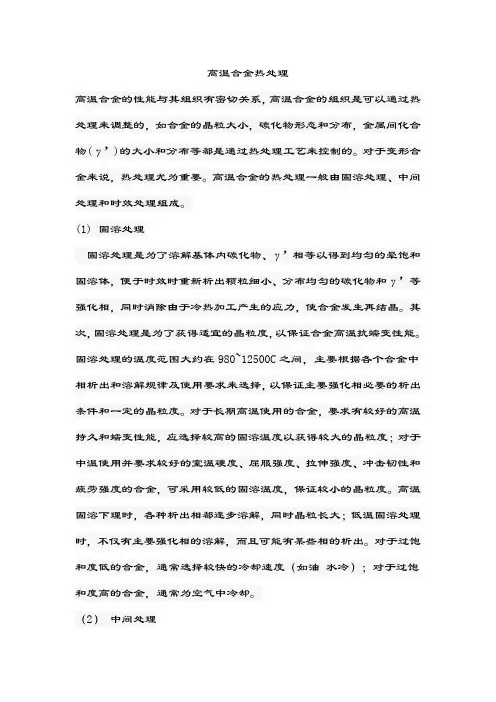

高温合金的性能与其组织有密切关系，高温合金的组织是可以通过热处理来调整的，如合金的晶粒大小，碳化物形态和分布，金属间化合物(γ’)的大小和分布等都是通过热处理工艺来控制的。对于变形合金来说，热处理尤为重要。高温合金的热处理一般由固溶处理、中间处理和时效处理组成。
(1) 固溶处理
固溶处理是为了溶解基体内碳化物、γ’相等以得到均匀的晕饱和固溶体，便于时效时重新析出颗粒细小、分布均匀的碳化物和γ’等强化相，同时消除由于冷热加工产生的应力，使合金发生再结晶。其次，固溶处理是为了获得适宜的晶粒度，以保证合金高温抗蠕变性能。固溶处理的温度范围大约在980~12500C之间，主要根据各个合金中相析出和溶解规律及使用要求来选择，以保证主要强化相必要的析出条件和一定的晶粒度。对于长期高温使用的合金，要求有较好的高温持久和蠕变性能，应选择较高的固溶温度以获得较大的晶粒度；对于中温使用并要求较好的室温硬度、屈服强度、拉伸强度、冲击韧性和疲劳强度的合金，可采用较低的固溶温度，保证较小的晶粒度。高温固溶下理时，各种析出相都逐步溶解，同时晶粒长大；低温固溶处理时，不仅有主要强化相的溶解，而且可能有某些相的析出。对于过饱和度低的合金，通常选择较快的冷却速度（如油
水冷）；对于过饱和度高的合金，通常为空气中冷却。
（2） 中间处理 、 中间处理即二次固溶处理或中间时效处理，其主要作用是改变晶界上析出的碳化物数量、形态和分布，其次是在合金中造成大小两种γ’的合理分布，以显著提高合金的持久寿命和塑性。中间处理的温度大约在1000~11500C,在保温和冷却过程中，晶界析出链状碳化物，起强化晶界作用。对于过饱和度低的合金，经中间处理后，可以避免晶界细胞状M23C6析出，在晶界产生富Cr的块状碳化物，由于晶界区域Cr浓度降低，提高了AI Ti的溶解度，使γ’溶德意志联邦共和国基体内，造成晶界贫γ’区的出现。适当宽度的贫γ’区有一定塑性，在高温应力作用下能发生松弛、解除应力集中，延缓裂纹产生，提高持久寿命。贫γ’区过窄，持久塑性差；贫γ’区过宽，则蠕变速度高，都会导致早期破断。对于过饱和度高的合金，经中间处理后，在晶界析出链状碳化物M23C6，使晶界附近Cr MO等贫化，而AI Ti浓度相对增高，往往形成包覆晶界碳化物的γ’包膜，对持久性能是有利的。中间处理时，析出尺寸γ’相，使合金最终时效后得到大小两种尺寸的γ’相，以改善合金的综合性能和长期组织稳定性。对于碳化物强化的铁基合金，一般不采用中间处理。
热处理论坛铜及铜合金资料汇总
一、铜加工技术问答
1、铍青铜有哪些热处理工艺?应注意哪些方面?例如加热方式,加热气氛 ,冷却介质等等。
/viewthread.php?tid=15013&highlight=%E9%93%9C
铍青铜是一种用途极广的沉淀硬化型合金。经固溶及时效处理后，强度可达1250-1500MPa(1250-1500公斤)。其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。
（1） 铍青铜的固溶处理
一般固溶处理的加热温度在780-820℃之间，对用作弹性元件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。固溶处理炉温均匀度应严格控制在±5℃。保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛（如氢气、一氧化碳等）中加热，从而获得光亮的热处理效果。此外，还要注意尽量缩短转移时间（此淬水时），否则会影响时效后的机械性能。薄形材料不得超过3秒,一般零件不超过5秒。淬火介质一般采用水（无加热的要求），当然形状复杂的零件为了避免变形也可采用油。
（2） 铍青铜的时效处理
铍青铜的时效温度与Be的含量有关，含Be小于2.1%的合金均宜进行时效处理。对于Be大于1.7%的合金，最佳时效温度为300-330℃，保温时间1-3小时（根据零件形状及厚度）。Be低于0.5%的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。近年来还发展出了双级和多级时效，即先在高温短时时效，而后在低温下长时间保温时效，这样做的优点是性能提高但变形量减小。为了提高铍青铜时效后的尺寸精度，可采用夹具夹持进行时效，有时还可采用两段分开时效处理。
铜及铜合金热处理标准
《铜及铜合金热处理标准那些事儿》
嘿，咱今天就来说说铜及铜合金热处理标准这档子事儿。
我记得有一次啊，我去一个工厂参观。那里面到处都是各种各样的铜制品和铜合金物件。我就好奇地凑近去看，哇，那一个个铜零件被摆放得整整齐齐的。我就问旁边的工人师傅，这些铜家伙都要怎么处理呀？师傅就笑着说，这可就有讲究啦，得按照标准来进行热处理呢。
他给我详细地讲，说铜及铜合金的热处理就像是给它们来一场特别的“变身之旅”。不同的温度、时间和处理方式，能让这些铜玩意儿变得或硬或软，性能大不一样呢。就好比做饭，火候和时间掌握好了，做出来的菜才美味。他们得严格按照那个什么热处理标准来操作，不能有一点儿马虎。要是弄错了，那可能这批铜制品就不达标啦，可就浪费啦。
我在那听着，觉得还挺有意思的。原来这小小的铜里面还有这么多门道呀。就像我们平时做事一样，得有个标准，按照标准来，才能把事情做好，做出高质量的成果。
所以说啊，铜及铜合金热处理标准真的很重要呢，它就像一个指挥棒，指引着大家把铜处理得恰到好处，让这些铜制品能更好地发挥它们的作用呀。咱可不能小瞧了它哟！
热处理对铜合金模具材料组织和硬度的影响
路阳，王智平，李文生，寇生中，苏义祥，任虎平，徐建林
（甘肃工业大学材料科学与工程学院．兰 ７３００５０）
捕要：对研制的新型铜合金模具材料（ｃｕ－１４Ａｔ—ｘ）的热处理工艺进行了试验研究，分析讨论了固溶时效处理对铜合盒模具材料
组甥和硬度的影响＝结果表明，通过固溶时效处理可以显著改善铜合金模具材料的盘相组织和硬度，其中时效时问对铜合金摸
具材料硬度的影响较大 在６００％？时效处理时，随时效时间从２ｈ增加到５ｈ，硬度明显提高，５ｈ后达到最高值４８ ２ＨＲＣ。硬化
的原因是时效过程中 相和 相的弼散析出。
关键词：锕合叠；模具；热处理；金相组织；时效硬化
中图分类号：Ｉ＂（７；１６６．２ 文献标识码：Ａ 文章编号：０２５４．６０５１（２００２）０３．００４０．０３
Ｅｆｆｅｃｔｓ ｏｆ Ｈｅａｔ Ｔｒｅａｔｍｅｎｔ ＰＦＯＣ＠ＳＳ ｏｎ Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｎｄ Ｈａｒｔｉｎｅｓｓ
ｏｆ Ｃｏｐｐｅｒ Ａｌｌｏｙ Ｄｉｅ
ＬＵ Ｙａｎｇ，ＷＡＮＧ Ｚｈｉ—ｐｉｎｇ，Ｌｌ￣ｒｅｎ ｓｈｅｎｇ，ＫＯＵ Ｓｈｅｎｇ ｚｈｏｎｇ，ＳＵ Ｙｉ—ｘｉａｎｇ，ＲＥＮＧ Ｈｕ．ｐｉｎｇ，ＸＵ Ｊｉａｎ ｌｉｎ
（Ｃｏｌｌａｇｅ ｏｆ Ｍａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ＆Ｅｎｇｉｎｅｅｒｉｎｇ，Ｇａｎｓｕ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｌａｎｚｈｏｕ ７３００５０，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａ ｎｅｗ ｋｉｎｄ ｏｆ ｃｏｐｐｅｒ ａｌｌｏｙ（Ｃｕ．ｗｔ％１４ＡＩ—Ｘ）ｆｏｒ ｄｉｅ ｗａｓ ｄｅｖｄｏｐｅｄ ａｎｄ ｅｆｆｅｃｔｓ ｏｆ ｈｅａｔ ｔｒｅａｔｍｅｎｔ ｏｎ ｉｔｓ
ｍｉｅｒｏｓｔｒｕｃｔｕｒｅ ａｎｄ ｈａｒｄｎｅｓｓ ｗｅｒｅ ｄｉｓｃｕｓｓｅｄ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗｅｄ ｔｈａｔ ｓｏｌｕｔｉｏｎ．ａｇｅｉｎｇ ｈｅａｔ ｔｒｅａｔｍｅｎｔ ｒｅｍａｒｋａｂｌｙ
