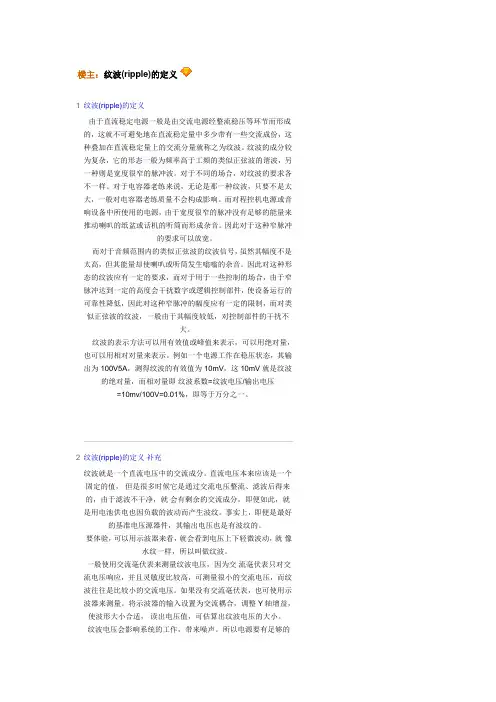

电源纹波的定义和检测方法分析

关于纹波测试的相关问题对于纹波测试是一个老生长谈的问题.个人总结如下:1, 电源输出纹波的分解为,首先是工频和整流频率50HZ,100HZ及期整数倍的谐波部分;其次是开关纹波部分,即PWM产生的开关纹波,一般在30KHZ~500KHZ,根据开关频率不同而不同;第三是噪声和杂讯电压信号;对于AC/DC的测试,通常会采用加电解电容和电阻滤波47UF,1Koum等不同的方法.具体操作和原理如下:一所谓纹波电压，是指输出电压中50赫或100赫的交流分量，通常用有效值或峰值表示。

经过稳压作用，可以使整流滤波后的纹波电压大大降低，降低的倍数反比于稳压系数S 。

问题：如何测量电源纹波？回答：可以先用示波器将整个波形捕获，然后将关心的纹波部分放大来观察和测量(自动测量或光标测量均可)，同时还要利用示波器的FFT功能从频域进行分析。

1．最大纹波电压。

在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。

2．纹波系数Y（%）。

在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%3．纹波电压抑制比。

在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。

这里声明一下：噪声不同于纹波。

纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。

纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。

二．纹波噪声（涟波杂讯电压）（Ripple & Noise）%，mv2．1定义：直流输出电压上重叠之交流电压成份最大值(P-P)或有效值。

如何准确测量电源纹波?2009-12-11 10:39如何准确测量电源纹波?所谓纹波电压，是指输出电压中50赫或100赫的交流分量，通常用有效值或峰值表示。

经过稳压作用，可以使整流滤波后的纹波电压大大降低，降低的倍数反比于稳压系数S 。

问题：如何测量电源纹波">电源纹波？回答：可以先用示波器将整个波形捕获，然后将关心的纹波部分放大来观察和测量(自动测量或光标测量均可)，同时还要利用示波器的FFT功能从频域进行分析。

1．最大纹波电压。

在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。

2．纹波系数在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%3．纹波电压抑制比。

在规定的纹波频率（例如50HZ）下，输入电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。

这里声明一下：噪声不同于纹波。

纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。

纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下如何使用示波器测量电源纹波？答：可以先用示波器将波形整个波形捕获，然后将关心的纹波部分放大来观察和测量(自动测量或光标测量)，同时还利用示波器的FFT功能从频域分析。

通常若不太清楚被测对象细节(幅值，频率等)的情况下，可使用”AutoScale”按钮，观察到信号的大概，再调整水平控制旋钮和垂直控制旋钮，以得到最佳的显示(如，幅值尽量满屏显示)，再用Zoom功能将波形作满平放大显示，测电源纹波时，可将纹波部分用Zoom功能放大来分析；另外，可能会考虑从频域角度分析电源，观察其谐波和杂波情况，为此，可让示波器显示尽量多个周期信号，将示波器的存储深度仅可能用到最大，采样率设置成适当的数值，以保证波形不失真，这样得到的频率分辨率为采样率除以当前存储深度设置，观察各次谐波及其与基波的幅度差。

电源纹波测试的正确方法电源纹波是一种通用的电子测试方法，用于检测电子系统中的电源质量。

电源纹波测试可以发现许多电源问题，包括高频抖动、低频抖动、交流谐波和滞后。

这些噪音可能会影响电子系统的性能，因此，对电源纹波的测量非常重要。

电源纹波测试的正确方法包括以下几个步骤：第一步：连接测量仪和被测装置。

首先，应确保测量仪和被测装置之间有良好的接触。

这样可以确保测量仪能够准确地测量被测装置的电源纹波信号。

第二步：设置测量参数。

其次，根据要测量的电源类型，应正确设置测量仪的测量参数。

这样可以确保测量仪能够正确地测量电源纹波信号，从而获得正确的测量结果。

第三步：开始测量。

最后，应准备好该测量仪，开始测量电源纹波信号。

该测量仪将自动进行测量，并记录测量结果。

电源纹波测试是一项重要的电子测试任务，其成功与否将直接影响到电子系统的性能和可靠性。

因此，在进行电源纹波测试时，应特别注意以上三个步骤，以确保测量结果的准确性。

此外，电源纹波测试还可以和其他测试方法相结合，以进一步评估其影响。

例如，在实际应用中，可以将电源纹波测试和软件功能测试或硬件功能测试等相结合，以识别和分析电源纹波所引起的问题。

电源纹波测试是一个非常重要的诊断测试工具，可以给电子系统的设计和制造带来许多好处，其中包括：可以预防性地检测电源不良质量，从而避免由此导致的故障和停机；可以及早发现隐藏在电源纹波中的问题；还可以及时追踪电源纹波变化，以检测需要调整的范围和内容。

总之，正确的电源纹波测试是电子系统的设计和制造过程中的重要步骤，因此，应特别注意以上三个步骤，确保测量结果的准确性。

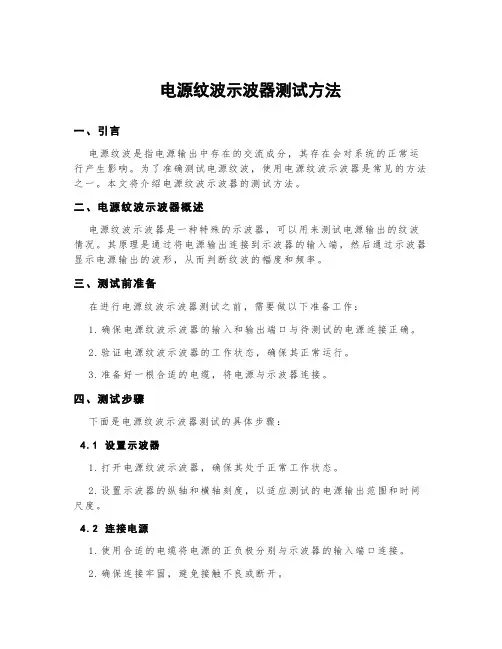

电源纹波示波器测试方法一、引言电源纹波是指电源输出中存在的交流成分，其存在会对系统的正常运行产生影响。

为了准确测试电源纹波，使用电源纹波示波器是常见的方法之一。

本文将介绍电源纹波示波器的测试方法。

二、电源纹波示波器概述电源纹波示波器是一种特殊的示波器，可以用来测试电源输出的纹波情况。

其原理是通过将电源输出连接到示波器的输入端，然后通过示波器显示电源输出的波形，从而判断纹波的幅度和频率。

三、测试前准备在进行电源纹波示波器测试之前，需要做以下准备工作：1.确保电源纹波示波器的输入和输出端口与待测试的电源连接正确。

2.验证电源纹波示波器的工作状态，确保其正常运行。

3.准备好一根合适的电缆，将电源与示波器连接。

四、测试步骤下面是电源纹波示波器测试的具体步骤：4.1设置示波器1.打开电源纹波示波器，确保其处于正常工作状态。

2.设置示波器的纵轴和横轴刻度，以适应测试的电源输出范围和时间尺度。

4.2连接电源1.使用合适的电缆将电源的正负极分别与示波器的输入端口连接。

2.确保连接牢固，避免接触不良或断开。

4.3开始测试1.打开待测试的电源，使其处于运行状态。

2.在示波器上观察电源输出的波形情况，记录下纹波的幅度和频率。

4.4分析结果1.根据示波器显示的波形，判断电源输出的纹波情况。

2.如果纹波幅度过大或频率异常，需要进一步分析问题原因，并采取相应的措施进行修复。

五、注意事项在进行电源纹波示波器测试时，需要注意以下几点：1.确保测试环境的安全性，避免触电或其他安全事故。

2.在连接电源和示波器时，确保接触良好，避免测量误差。

3.在进行纹波幅度测量时，要注意仪器的灵敏度范围，避免超出其测量范围造成误差。

六、总结电源纹波示波器测试方法是一种常见的测试手段，通过使用示波器可以准确评估电源输出的纹波情况。

在测试过程中，需要注意准备工作和测试步骤，并严格遵守注意事项，确保测试结果的准确性。

以上就是电源纹波示波器测试方法的介绍，希望对您有所帮助！。

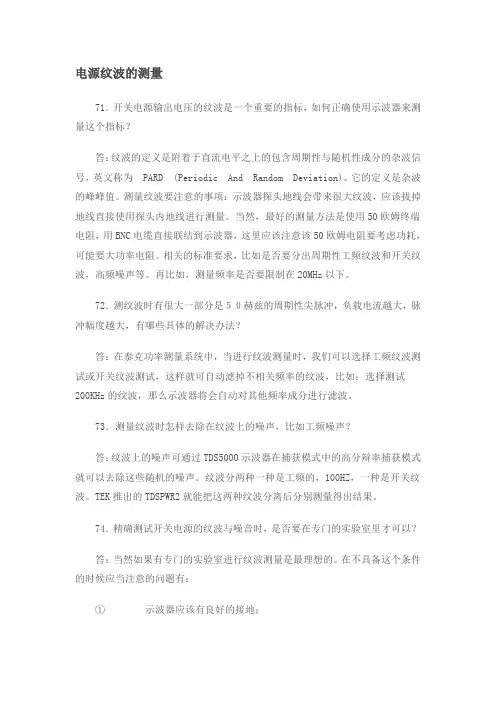

电源纹波的测量71．开关电源输出电压的纹波是一个重要的指标，如何正确使用示波器来测量这个指标？答：纹波的定义是附着于直流电平之上的包含周期性与随机性成分的杂波信号，英文称为 PARD (Periodic And Random Deviation)。

它的定义是杂波的峰峰值。

测量纹波要注意的事项：示波器探头地线会带来很大纹波，应该拔掉地线直接使用探头内地线进行测量。

当然，最好的测量方法是使用50欧姆终端电阻，用BNC电缆直接联结到示波器，这里应该注意该50欧姆电阻要考虑功耗，可能要大功率电阻。

相关的标准要求，比如是否要分出周期性工频纹波和开关纹波，高频噪声等。

再比如，测量频率是否要限制在20MHz以下。

72．测纹波时有很大一部分是５０赫兹的周期性尖脉冲，负载电流越大，脉冲幅度越大，有哪些具体的解决办法？答：在泰克功率测量系统中，当进行纹波测量时，我们可以选择工频纹波测试或开关纹波测试，这样就可自动滤掉不相关频率的纹波，比如：选择测试200KHz的纹波，那么示波器将会自动对其他频率成分进行滤波。

73．测量纹波时怎样去除在纹波上的噪声，比如工频噪声？答：纹波上的噪声可通过TDS5000示波器在捕获模式中的高分辩率捕获模式就可以去除这些随机的噪声。

纹波分两种一种是工频的，100HZ，一种是开关纹波。

TEK推出的TDSPWR2就能把这两种纹波分离后分别测量得出结果。

74．精确测试开关电源的纹波与噪音时，是否要在专门的实验室里才可以？答：当然如果有专门的实验室进行纹波测量是最理想的。

在不具备这个条件的时候应当注意的问题有：①示波器应该有良好的接地；②如果测量标准有带宽限制的要求，应该打开TDS430A中的20MHz带宽限制；③使用示波器的交流耦合；④使用BNC电缆，并用TDS430A的50欧姆输入阻抗档进行测量（这时可能需要50欧姆的大功率负载，BNC适配器或者制作测试夹具）为提高测量精度，不应该使用示波器的探头，示波器探头的地线会引入比较大的噪声。

电源纹波和电源噪声有什么区别？电源纹波和噪声到底有什么区别？怎么测量？我想用这篇文章来梳理一下。

2.纹波纹波（ripple），最常见的定义是指，在直流电源上，不希望出现的交流电压变动量，一般是因为直流电压是利用交流电压转换后产生，其中输出电压中的交流成分无法完全消除所造成。

（来源于维基百科）即电源纹波是指在直流信号上的交流干扰信号，这个干扰信号波动的频率和开关频率相同。

典型的DC-DC电源输出电压波形如下：上面的图片来源于MP16xx芯片输出电压波形，从手册中可以看出，波浪式的周期和开关频率一致。

波浪的幅值即为纹波的峰峰值，所以，在测试DC-DC电源纹波时，比较关注的是输出纹波Vpp。

3.噪声针对噪声的定义比较丰富，但是对电源噪声的定义我查了一些资料，目前其实对电源纹波和电源噪声的定义没有一个共同的协会制定。

在《开关电源噪声的形成及抑制方法》这篇论文中，发现了一个用于电子系统噪声定义：噪声是指在电子电路设计中没有安排的信号,这些信号通常由环境中自然因素或人为因素产生的电磁能量造成。

影响电子电路正常工作的噪声称为“干扰”,而能产生一定能量的任何物质都可以称为“噪声源”。

即电源噪声可以理解为电源模块工作在产品系统中，由系统内部和外部“干扰”引起的非连续的，无规律的电压或者电流尖峰。

接着刚刚MP16xx电源芯片的规格书，可以看到在输出电压波形上，箭头1和箭头2处的尖峰。

从波形图上可以看出：1所示的尖峰，是SW由开通向关断转变的时刻；2所示的尖峰，是SW由关断向开通转变的时刻；再对比左右两幅图可以看出，左边的1和2波动尖峰比较大，右边的1和2波动的尖峰幅值较小。

而造成这种区别的原因是负载电流不一样。

4.纹波和噪声上面的内容是把电压纹波和电压噪声进行了分开定义和说明，但是在实际测试的波形中，如果使用500mV/div的分辨率来看输出电压，看到的是稳定的直流电压，如果用5mV/div分分辨率来看输出电源，看到的是既有开关频率的纹波，也有非连续，无规律的噪声。

直流稳压电源实验中的纹波与噪声分析与消除方法直流稳压电源在各种电子实验和设备中起着至关重要的作用。

在使用直流稳压电源时，我们常常会遇到纹波和噪声问题，这些问题可能会对电子元件和电路产生不利影响。

因此，对纹波和噪声进行准确的分析和消除是非常重要的。

本文将探讨直流稳压电源实验中纹波与噪声的产生原因、分析方法以及消除方法。

一、纹波与噪声的产生原因直流稳压电源实验中纹波与噪声的产生主要有以下几个方面的原因：1. 电源本身的问题：直流稳压电源可能存在电源波动或者电源的设计不合理，使得输出直流电压出现纹波。

2. 电源滤波电容：电源滤波电容的质量和容值对纹波有直接影响。

当电容的质量较差或容值较小时，就容易出现较大的纹波。

3. 复杂电路连接：在实验中，当直流稳压电源与其他电路连接时，电源输出的纹波与噪声可能通过其他电路产生耦合作用，从而出现在实验电路中。

二、纹波与噪声的分析方法在直流稳压电源实验中，我们可以采用以下几种方法进行纹波与噪声的分析：1. 示波器显示法：将直流稳压电源输出的电压信号接入示波器并设置合适的量程，观察示波器上的波形变化，从波形上可以分析纹波和噪声的幅度和频率。

2. 多用表测量法：通过将直流稳压电源输出的电压信号接入多用表，选择合适的测量范围和测量方式，测量电压的均值和波动值，从而获取纹波和噪声的相关信息。

3. 频谱分析法：通过频谱仪等设备对直流稳压电源输出的电压信号进行频谱分析，找出纹波和噪声所在的频率区域，并获取相应的幅度信息。

三、纹波与噪声的消除方法在直流稳压电源实验中，为了消除输出电压中的纹波与噪声，我们可以采用以下几种方法：1. 优化电源设计：选择质量较好的电源模块或器件，并合理设计稳压电路，使得电源本身的纹波和噪声尽量降低。

2. 选择合适的滤波元件：在直流稳压电源的输出端添加合适的滤波元件，如大容值电解电容、磁珠或者低通滤波器等，以实现对纹波和噪声的滤波处理。

3. 电源电容升级：对电源滤波电容进行升级，选择较大容值的优质电容来替换原有电容，以减小纹波和噪声的幅度。

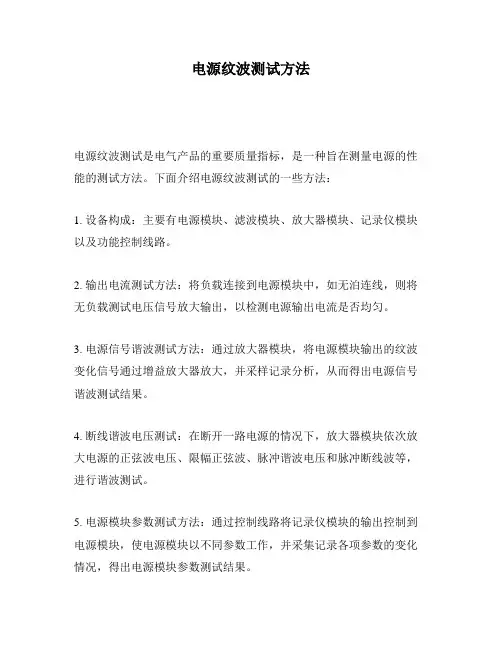

电源纹波测试方法
电源纹波测试是电气产品的重要质量指标，是一种旨在测量电源的性能的测试方法。

下面介绍电源纹波测试的一些方法：
1. 设备构成：主要有电源模块、滤波模块、放大器模块、记录仪模块以及功能控制线路。

2. 输出电流测试方法：将负载连接到电源模块中，如无泊连线，则将无负载测试电压信号放大输出，以检测电源输出电流是否均匀。

3. 电源信号谐波测试方法：通过放大器模块，将电源模块输出的纹波变化信号通过增益放大器放大，并采样记录分析，从而得出电源信号谐波测试结果。

4. 断线谐波电压测试：在断开一路电源的情况下，放大器模块依次放大电源的正弦波电压、限幅正弦波、脉冲谐波电压和脉冲断线波等，进行谐波测试。

5. 电源模块参数测试方法：通过控制线路将记录仪模块的输出控制到电源模块，使电源模块以不同参数工作，并采集记录各项参数的变化情况，得出电源模块参数测试结果。

6. 电源多路变换测试方法：通过控制线路在多路变换情况下，分别采集电源模块多路输出的电压、电流和温度等参数的变化情况，得出的多路变换测试结果。

7. 电源功率变换测试方法：通过控制线路在改变功率环境下，采集电源模块输出电压、电流、温度及其他参数的变化情况，得出的功率变换测试结果。

总之，电源纹波测试是一种重要的测试方法，也是评价电源性能的重要指标，可以通过使用上述测试方法，测量电源的多种参数，从而对电源的性能进行深入分析，得出精确的测试结果。

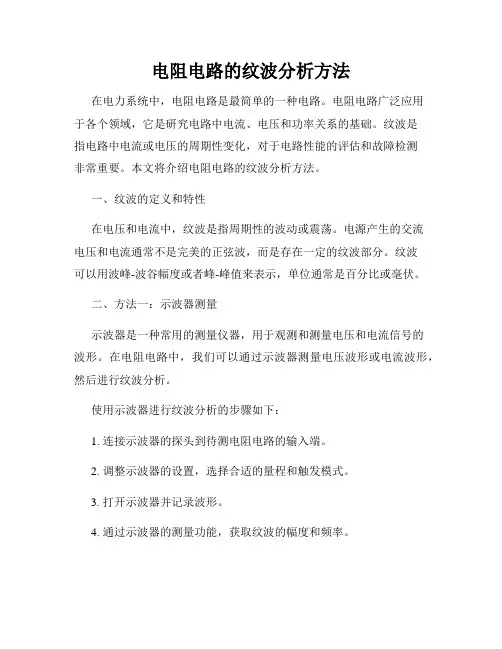

电阻电路的纹波分析方法在电力系统中，电阻电路是最简单的一种电路。

电阻电路广泛应用于各个领域，它是研究电路中电流、电压和功率关系的基础。

纹波是指电路中电流或电压的周期性变化，对于电路性能的评估和故障检测非常重要。

本文将介绍电阻电路的纹波分析方法。

一、纹波的定义和特性在电压和电流中，纹波是指周期性的波动或震荡。

电源产生的交流电压和电流通常不是完美的正弦波，而是存在一定的纹波部分。

纹波可以用波峰-波谷幅度或者峰-峰值来表示，单位通常是百分比或毫伏。

二、方法一：示波器测量示波器是一种常用的测量仪器，用于观测和测量电压和电流信号的波形。

在电阻电路中，我们可以通过示波器测量电压波形或电流波形，然后进行纹波分析。

使用示波器进行纹波分析的步骤如下：1. 连接示波器的探头到待测电阻电路的输入端。

2. 调整示波器的设置，选择合适的量程和触发模式。

3. 打开示波器并记录波形。

4. 通过示波器的测量功能，获取纹波的幅度和频率。

示波器测量方法简单直观，可以准确地获得电路中的纹波信息。

但是它需要使用专业的仪器，所以对于一般用户来说可能不太方便。

三、方法二：多用途表测量多用途表可以用于测量电阻、电流和电压等多种电气参数。

在电阻电路中，我们可以利用多用途表测量电流和电压的平均值和峰-峰值，以进行纹波分析。

使用多用途表进行纹波分析的步骤如下：1. 将多用途表选择到恰当的电流或电压测量模式。

2. 连接多用途表的探头到待测电阻电路的输入端。

3. 打开多用途表并记录平均值和峰-峰值。

多用途表测量方法简单方便，适合一般用户使用。

但是它只能提供纹波的平均值和峰-峰值，对于更详细的纹波信息可能不够准确。

四、方法三：计算除了使用专业仪器进行测量，我们还可以利用计算方法来分析电阻电路的纹波。

在纹波分析中，最常用的计算方法是均方根（RMS）值的计算。

均方根值是一种代表波动程度的有效值，相对于纹波而言更能真实地表示电压或电流的大小。

计算均方根值的公式如下：Vrms = Vp / √2其中，Vp表示电压或电流的峰-峰值。

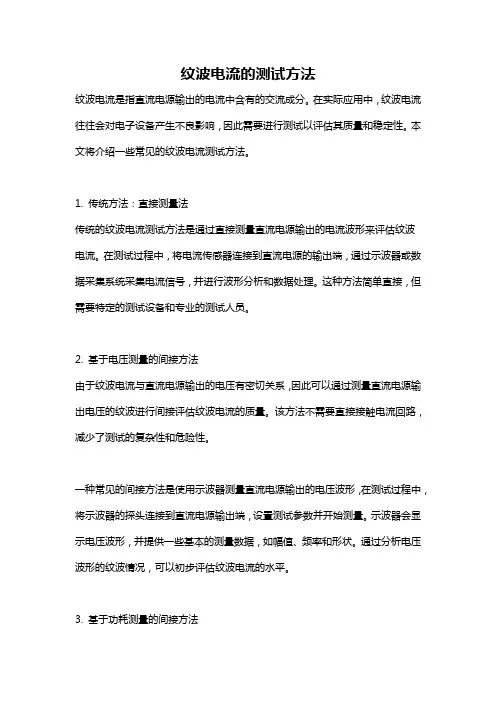

纹波电流的测试方法纹波电流是指直流电源输出的电流中含有的交流成分。

在实际应用中，纹波电流往往会对电子设备产生不良影响，因此需要进行测试以评估其质量和稳定性。

本文将介绍一些常见的纹波电流测试方法。

1. 传统方法：直接测量法传统的纹波电流测试方法是通过直接测量直流电源输出的电流波形来评估纹波电流。

在测试过程中，将电流传感器连接到直流电源的输出端，通过示波器或数据采集系统采集电流信号，并进行波形分析和数据处理。

这种方法简单直接，但需要特定的测试设备和专业的测试人员。

2. 基于电压测量的间接方法由于纹波电流与直流电源输出的电压有密切关系，因此可以通过测量直流电源输出电压的纹波进行间接评估纹波电流的质量。

该方法不需要直接接触电流回路，减少了测试的复杂性和危险性。

一种常见的间接方法是使用示波器测量直流电源输出的电压波形，在测试过程中，将示波器的探头连接到直流电源输出端，设置测试参数并开始测量。

示波器会显示电压波形，并提供一些基本的测量数据，如幅值、频率和形状。

通过分析电压波形的纹波情况，可以初步评估纹波电流的水平。

3. 基于功耗测量的间接方法功耗测量是一种间接评估纹波电流质量的方法。

该方法通过测量电子设备在工作过程中的功耗，以评估纹波电流对设备性能和稳定性的影响。

在测试过程中，将纹波电流通过电阻元件传递到负载上，然后测量负载的功耗。

通过比较纹波电流较小和较大条件下的功耗变化，可以初步判断纹波电流对设备性能的影响。

4. 基于频谱分析的方法频谱分析是一种通过将信号分解成不同频率成分来评估纹波电流质量的方法。

通过对直流电源输出电流波形进行频谱分析，可以分析其中的频率和幅值成分，从而评估纹波的水平和分布情况。

在测试过程中，使用频谱分析仪将直流电源输出的电流信号进行频谱分析，得到频率和幅值谱，进而分析纹波的频率范围、主要频率和幅值分布情况。

通过比较不同纹波电流的频谱特征，可以评估其质量和稳定性。

总结：纹波电流的测试方法有传统的直接测量法、基于电压测量的间接方法、基于功耗测量的间接方法以及基于频谱分析的方法。

硬件测试-纹波的测试分析（）纹波的测试分析1、概述纹波测试是每个测试工程师避不开的话题，目的就是评估电源电压的输出质量。

通常规定电源纹波最大不能超过电源电压的5%，即5V的电源只能上下波动0.25V，如果此时纹波过大造成电压波动超过0.25V，那么就会造成器件逻辑错误进而程序不能正常工作。

干净的电源是电路稳定工作的前提，为确保电源供应的质量，如何正确的测试纹波显得尤为重要2、纹波来源我们期待DC-DC电源的输出为一个恒定的电压，实际上输出电压是不断变化的，电源纹波主要来源于DC-DC电源的开关器件，当开关器件以一定频率开通和闭合时，在输出电容上就产生了同频率的开关纹波，开关纹波的频率一般在百KHz到MHz之间。

图：由电源内部开关产生的纹波图：纹波和噪声的区别3、基本概念纹波测试数据的准确性主要受测试环境的影响，包括示波器、测试线缆、测试条件等。

要想搞清楚如何搭配才是最优解，要先了解一些基础的概念。

什么是阻抗匹配？对于所有的信号，我们关心的是它的传播速度有多快和感受到的阻抗是多少，阻抗的定义为元件两端的电压与电流之比。

把信号在前进中的每一步中感受到的阻抗称为瞬时阻抗。

由于信号在阻抗突变而引起的反射会导致信号失真或者质量变差。

所以只要信号遇到瞬时阻抗突变，就会发生反射，这可能发生在线的末端，或者互连拓扑结构发生改变的任何地方。

因此我们可以在传输线的终端或始端进行阻抗匹配以保证信号传输的质量。

示波器的输入阻抗为什么是50Ω和1MΩ？50Ω是线缆的传输功率、传输损耗以及制造成本的一个最佳平衡点。

所以大多数高速信号都会采用50Ω特性阻抗系统，形成标准并沿用至今，成为使用最广泛的一种阻抗标准。

因此示波器的50Ω输入阻抗是用来匹配外部的传输线。

那岂不是50Ω的匹配比1MΩ的匹配要好，那还要1MΩ阻抗干什么呢？这就涉及到了示波器的负载效应问题。

先以示波器在1MΩ阻抗模式为例，其大致可以等效成是1MΩ和一个十几pF的电容并联在一起的形式。
