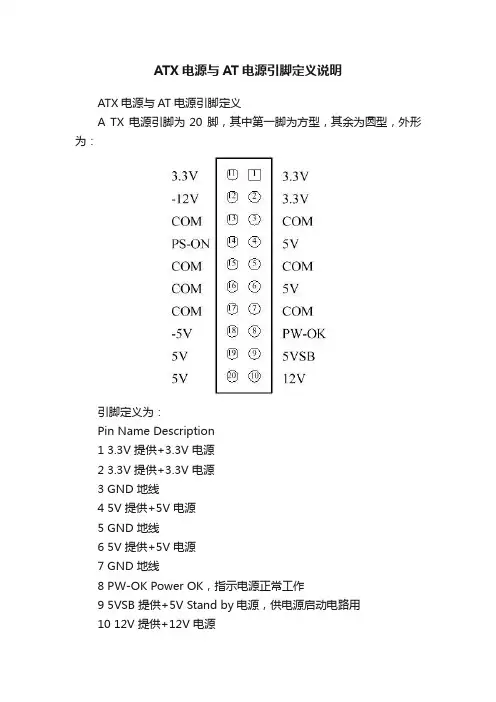

ATX电源与AT电源引脚定义说明ATX电源与AT电源引脚定义A TX 电源引脚为20 脚，其中第一脚为方型，其余为圆型，外形为：引脚定义为：Pin Name Description1 3.3V 提供+3.3V 电源2 3.3V 提供+3.3V 电源3 GND 地线4 5V 提供+5V 电源5 GND 地线6 5V 提供+5V 电源7 GND 地线8 PW-OK Power OK，指示电源正常工作9 5VSB 提供+5V Stand by电源，供电源启动电路用10 12V 提供+12V 电源11 3.3V 提供+3.3V 电源12 -12V 提供-12V 电源13 GND 地线14 PS-ON 电源启动信号，低电平-电源开启，高电平-电源关闭15 GND 地线16 GND 地线17 GND 地线18 -5V 提供-5V 电源19 5V 提供+5V 电源20 5V 提供+5V 电源A T电源主机板上的电源引脚外观为：引脚定义P8:Pin Name Color Description1 PG Orange(橙) Power Good, +5 VDC when all voltages has stabilized.(电源正常信号)2 +5V Red(红) +5 VDC (or n/c)3 +12V Y ellow(黄) +12 VDC4 -12V Blue(蓝) -12 VDC5 GND Black(黑) Ground (地线)6 GND Black(黑) Ground (地线)P9:Pin Name Color Description1 GND Black(黑) Ground (地线)2 GND Black(黑) Ground (地线)3 -5V White or Y ellow -5 VDC4 +5V Red(红) +5 VDC5 +5V Red(红) +5 VDC6 +5V Red(红) +5 VDC。
ATX电源4针、20针和24针引脚定义详解ATX电源指⽰灯定义：20pin&24pin ATX电源针脚定义⽆主板启动电源——ATX电源接⼝各线的定义(注意：电源端，主板端⼝需镜像)AT电源只要能把电源打开就⾏了，可现在的ATX电源都是电位控制开关⽽⾮机械开关，这就需要从电源的那⼀排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为⽆主板启动电源——ATX电源接⼝各线的定义(20针和24针的都有)AT电源只要能把电源打开就⾏了，可现在的ATX电源都是电位控制开关⽽⾮机械开关，这就需要从电源的那⼀排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“⾼电位”关闭，就是当Pin14针与GND针短接后，Pin14针本⾝的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想⽆主板开启ATX电源，只需要将Pin14针（绿⾊线，图中也标绿了）与任意⼀个GND针（⿊⾊线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK⽩White＝—5V⿊Black＝COM＝GND＝接地24pin我们使⽤的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等⼏种不同的电压。
在正常情况下，上述⼏种电压的输出变化范围允许误差⼀般在5%之内，如下表所⽰，不能有太⼤范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使⽤新的电源架构ATX12V-24针，它的标准接⼝从原来的两个提升⾄三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使⽤+12V两路独⽴供电的，两个+12V电压输出分别对CPU和其它I/O设备进⾏供电，这样可以减少由如硬盘光驱等设备对CPU⼯作时的影响，⼤⼤提⾼系统的稳定性。
电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
是不是大家以为木头又要推荐电源了，哈哈，今天我们不谈产品，主要聊一下每个电源上都具有的输出导线。
对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
电脑电源主板电源插头20pin针以及ATX使用的24PIN针针脚定义（转）1. 24针ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU 和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。

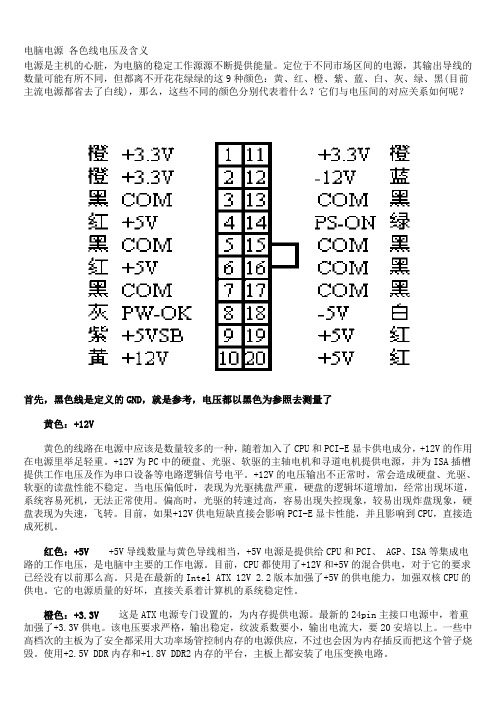

电脑电源各色线电压及含义电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
定位于不同市场区间的电源，其输出导线的数量可能有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑(目前主流电源都省去了白线)，那么，这些不同的颜色分别代表着什么？它们与电压间的对应关系如何呢？首先，黑色线是定义的GND，就是参考，电压都以黑色为参照去测量了黄色：+12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
红色：+5V+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、 AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX 12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
橙色：+3.3V这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。

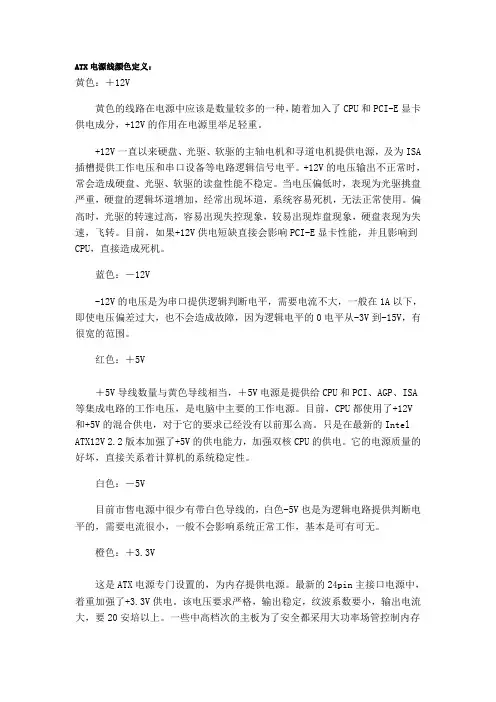

ATX电源线颜色定义：黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA 插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA 等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色：＋3.3V这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。

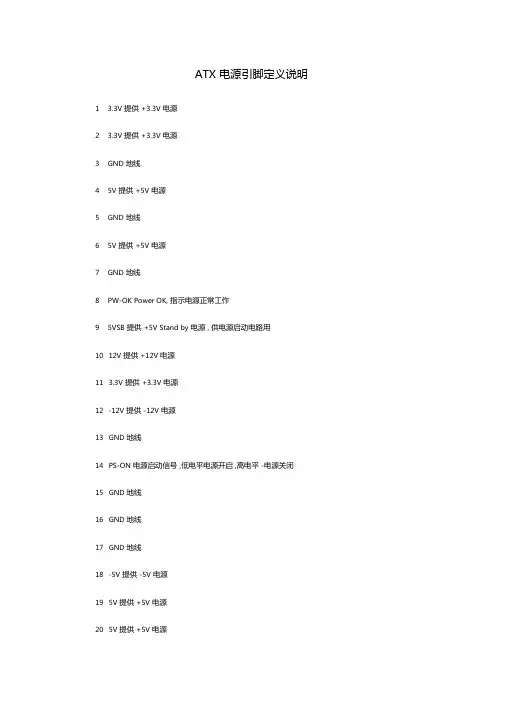

ATX 电源引脚定义说明1 3.3V 提供+3.3V 电源2 3.3V 提供+3.3V 电源3GND 地线45V 提供+5V 电源5GND 地线65V 提供+5V 电源7GND 地线8PW-OK Power OK, 指示电源正常工作95VSB 提供+5V Stand by 电源, 供电源启动电路用1012V 提供+12V 电源11 3.3V 提供+3.3V 电源12-12V 提供-12V 电源13GND 地线14PS-ON 电源启动信号,低电平电源开启,高电平-电源关闭15GND 地线16GND 地线17GND 地线18-5V 提供-5V 电源195V 提供+5V 电源205V 提供+5V 电源+5VSB 是供主机系统在ATX 待机状态时的电源,以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源,在待机及受控启动状态下, 其输出电压均为5V 高电平,使用紫色线.PS-ON 为主机启闭电源或网络计算机远程唤醒电源的控制信号,不同型号的ATX开关电源,待机时电压值为3V 、3.6V 、4.6V 各不相同.当按下主机面板的POWER 开关或实现网络唤醒远程开机,受控启动后PS-ON 由主板的电子开关接地,使用绿色线从ATX 插头14 脚输入.PW-OK 是供主板检测电源好坏的输出信号,使用灰色线由ATX 插头8 脚引出, 待机状态为零电平,受控启动电压输出稳定后为5V 高电平.脱机带电检测ATX 电源,首先测量在待机状态下的PS-ON 和PW-OK 信号,前者为高电平,后者为低电平,插头9 脚除输出+5VSB 外,不输出其它电压.其次是将ATX 开关电源人为唤醒,用一根导线把ATX 插头14 脚PS-ON 信号,与任一地端（3、5、7、13、15、16 、17）中的一脚短接,这一步是检测的关键,将ATX 电源由待机状态唤醒为启动受控状态,此时PS-ON 信号为低电平,PW-OK 、+5VSB 信号为高电平,ATX 插头+3.3V 、±5V 、±12V 有输出,开关电源风扇旋转.上述操作亦可作为选购ATX 开关电源脱机通电验证的方法.。

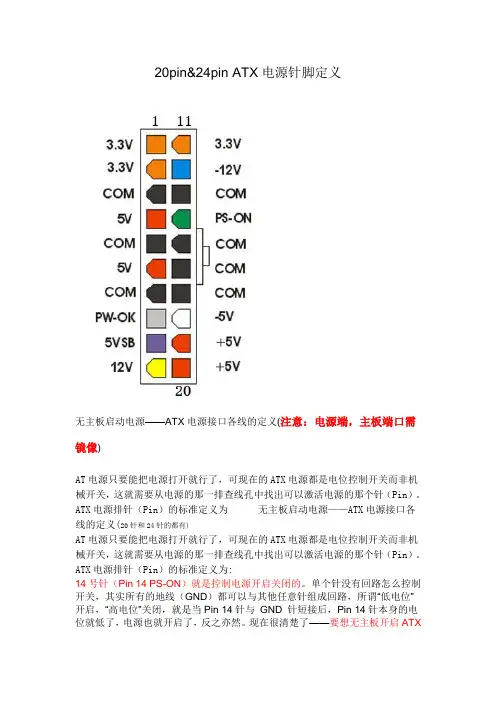

20pin&24pin ATX电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU 和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
电脑ATX电源接口定义详解电脑ATX电源接口定义详解红线框起来的是新24P增加的接口面对安全扣，左4(COM)——右4短接(PS_ON#)，开启电源(空载)。
电源输出导线有这9种颜色:黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线(目前主流电源都省去了白线)，它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色:，12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色:,12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色:，5V，5V导线数量与黄色导线相当，，5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V 的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色:,5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色:，3.3V这是ATX电源专门设置的，为内存提供电源。
无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜
像)
左下角：1#，左上角：11#；右上角：20#
AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)
AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:
14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V
橙Orange＝＋3.3V
黄Yellow＝＋12V
兰Blue＝－12V
绿Green＝PS_ON
紫Purple＝＋5VSB
灰Gray＝PWR_OK
白White＝—5V
黑Black＝COM＝GND＝接地24pin。
ATX电源接口定义及颜色定义2009-09-24 10:50:26|ATX电源信号定义如下：也许很多人都用过所谓“易驱线”吧？它可以把IDE口转换成USB接口，这样就可以用电脑上的USB口插普通硬盘用了。
“易驱线”是需要独立电源的，可是几乎所有“易驱线”的原配电源几乎都有个问题：很不稳定。
电压不足导致硬盘中途停工是常事儿，伤害硬盘不说，最关键的是经常造成重要数据遗失，所以平时都是提心吊胆地用“易驱线”的，而在电脑里的硬盘就没出现过这种事。
那何不用我那废弃的电脑电源来给硬盘供电呢？其实很简单，只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准是这么定义的：Pin Name Description1 3.3V 提供 +3.3V 电源2 3.3V 提供 +3.3V 电源3 GND 地线4 5V 提供 +5V 电源5 GND 地线6 5V 提供 +5V 电源7 GND 地线可见，14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
你也许有疑问就单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以了。
自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色 4.75 5.25-5V 白色 -4.75 -5.25+12V 黄色 11.4 12.6-12V 蓝色 -11.4 -12.6+3.3V 橙色 3.135 3.465－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
1、地线；2、地线；3、+12V；4、+12V主板上的电源插头 ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色 +3.3 VDC2 3.3V 橙色 +3.3 VDC3 COM 黑色 Ground4 5V 红色 +5 VDC5 COM 黑色 Ground6 5V 红色 +5 VDC7 COM 黑色 Ground8 PWR_OK 灰色 Power Ok (+5V & +3.3V is ok)9 5VSB 紫色 +5 VDC Standby Voltage (max 10mA)10 12V 黄色 +12 VDC11 3.3V 橙色 +3.3 VDC12 -12V 蓝色 -12 VDC13 COM 蓝色 Ground14 /PS_ON 绿色 Power Supply On (active low)15 COM 黑色 Ground16 COM 黑色 Ground17 COM 黑色 Ground18 -5V 白色 -5 VDC19 5V 红色 +5 VDC20 5V 红色 +5 VDC测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。
准备一个10欧姆10W的电阻，把它接在需要测试的电压输出端，然后使用万用表测试此时的电压输出。
因为当开关电源空载时，有的电源可能会空载保护，停止工作；同时也因为负载太轻，输出的电压可能会偏高。
如果测得某一路的输出电压与标准输出有很大的误差时，这个电源将不能被使用，必须被替换。
如果这些电压出现偏低或偏高时会出现什么样的情况呢？1.＋12V+12V 一般为硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口等电路逻辑信号电平。
如果+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
2.－12V-12V 的电压是为串口提供逻辑判断电平，需要电流较小，一般在1安培以下，即使电压偏差较大，也不会造成故障，因为逻辑电平的0电平为-3到-15V，有很宽的范围。
3.＋5V＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是计算机主要的工作电源。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
多数AMD的CPU 其＋5V的输出电流都大于18A，最新的P4CPU其提供的电流至少要20A。
另外AMD和P4的机器所需要的＋5VSB的供电电流至少要720MA或更多，其中P4系统电脑需要的电源功率最少为230W。
如果没有足够大的+5V电压提供，表现为CPU工作速度变慢，经常出现蓝屏，屏幕图像停顿等，计算机的工作变得非常不稳定或不可靠。
4.－5V-5V也是为逻辑电路提供判断电平的，需要的电流很小，一般不会影响系统正常工作，出现故障机率很小。
5.＋3.3V这是ATX电源专门设置的，为内存提供电源。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
大多数主板在使用SDRAM内存时，为了降低成本都直接把该电源输出到内存槽。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
如果主板使用的是+2.5V DDR内存，主板上都安装了电压变换电路。
如果该路电压过低，表现为容易死机或经常报内存错误，或WIN98系统提示注册表错误，或无法正常安装操作系统。
6.＋5VSB（+5V待机电源）ATX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。
7.P－ON（电源开关端）P-ON端（PIN14脚）为电源开关控制端，该端口通过判断该端口的电平信号来控制开关电源的主电源的工作状态。
当该端口的信号电平大于1.8V时，主电源为关；如果信号电平为低于1.8V时，主电源为开。
因此在单独为开关电源加电的情况下，可以使用万用表测试该脚的输出信号电平，一般为4V左右。
因为该脚输出的电压为信号电平，开关电源内部有限流电阻，输出电流也在几个毫安之内，因此我们可以直接使用短导线或打开的回形针直接短路PIN14与PIN15(即地，还有3、5、7、13、15、16、17针），就可以让开关电源开始工作。
此时我们就可以在脱机的情况下，使用万用表测试开关电源的输出电压是否正常。
记住：有时候虽然我们使用万用表测试的电源输出电压是正确的，但是当电源连接在系统上时仍然不能工作，这种情况主要是电源不能提供足够多的电流。
典型的表现为系统无规律的重启或关机。
所以对于这种情况我们只有更换功率更大的电源。
8.P－OK（电源好信号）一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源就可以正常使用；如果P-OK的输出在1V以下时，这个电源将不能保证系统的正常工作，必须被更换。
9.220VAC（市电输入）一般我们大家都不关心计算机使用的市电供应，可是这是计算机工作所必须的，也是大家经常忽略的。
在安装计算机时，我们必须使用有良好接地装置的220V市电插座，变化范围应该在10%之内。
如果市电的变化范围太大时，我们最好使用100-260V 之间宽范围的开关电源，或者使用在线式的UPS电源。
ATX电源引脚图PIN-OUT: ATX Motherboard Power附: ATX电源的工作原理自从IBM推出第一台PC至今，微机电源已从AT电源发展到ATX电源。
时至今日，微机电源仍是根据IBM公司的个人电脑标准制造的。
市场上的ATX电源，不管是品牌电源还是杂牌电源，从电路原理上来看，一般都是在AT电源的基础上，做了适当的改动发展而来的，因此，我们买到的ATX电源，在电路原理上一般都大同小异。
在微机国产化的进程上，微机电源技术也由国内生产厂家逐渐消化吸收，生产出了众多国有品牌的电源。
微机电源并非高科技产品，以国内生产厂家的技术和生产实力，应该可以生产出物美价廉的电源产品。
然而，纵观整个微机电源市场情况却不尽人意，许多电源产品存在着各种选料和质量问题，故障率较高。
ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。
其主电路原理图见图１，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T1之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T1以后的电路，不和交流220V直接相连，称为低压侧电路。
二者通过C03、C04、C05高压瓷片电容构成回路，以消除静电干扰。
其原理方框图见图2，从图中可以看出整机电路由交流输入回路、整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制电路、PS-ON控制电路、保护电路、输出电路和PW-OK信号形成电路组成。
弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。
1、交流输入回路交流输入回路包括输入保护电路和抗干扰电路等。
输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指微机电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对微机本身的干扰。
通常要求微机对通过电网进入的干扰信号抑制能力要强，通过电网对其它微机等设备的干扰要小。
２、整流电路：包括整流和滤波两部分电路，将交流电源进行整流滤波，为开关推挽电路提供纹波较小的直流电压。
3、辅助电源：辅助电源本身也是一个完整的开关电源。
只要ATX电源一上电，辅助电源便开始工作，输出的两路电压，一路为+5VSB电源，该输出连接到ATX主板的“电源监控部件”，作为它的工作电压，使操作系统可以直接对电源进行管理。
通过此功能，实现远程开机，完成电脑唤醒功能；另一路输出电压为保护电路、控制电路等电路供电。
