磁控溅射镀膜技术的发展

磁控溅射技术是目前最重要的工业化大面积真空镀膜技术之一。

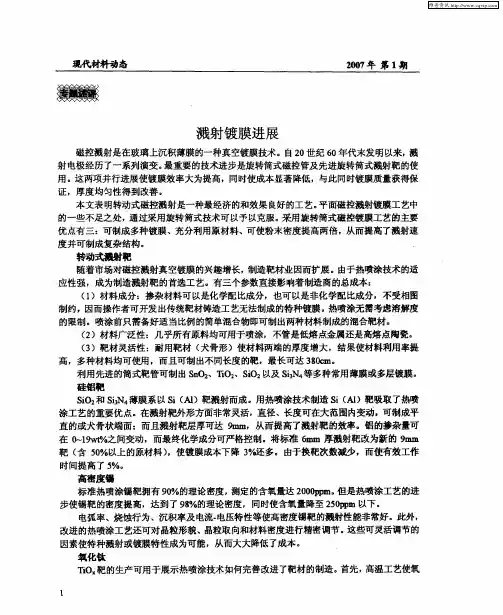

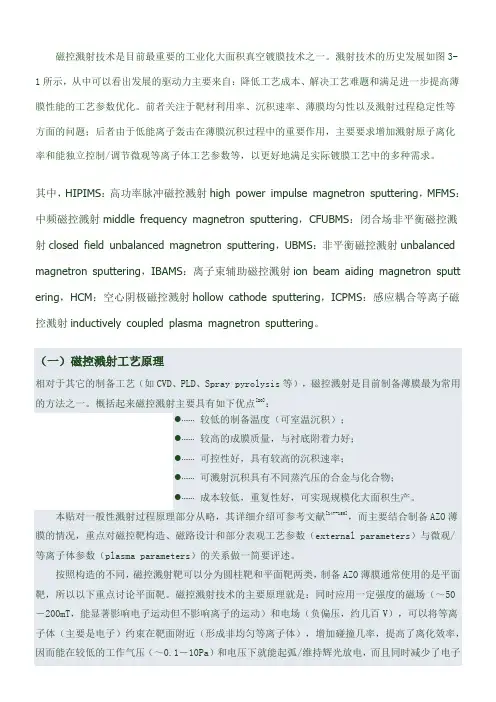

溅射技术的历史发展如图3-1所示，从中可以看出发展的驱动力主要来自：降低工艺成本、解决工艺难题和满足进一步提高薄膜性能的工艺参数优化。

前者关注于靶材利用率、沉积速率、薄膜均匀性以及溅射过程稳定性等方面的问题；后者由于低能离子轰击在薄膜沉积过程中的重要作用，主要要求增加溅射原子离化率和能独立控制/调节微观等离子体工艺参数等，以更好地满足实际镀膜工艺中的多种需求。

其中，HIPIMS：高功率脉冲磁控溅射high power impulse magnetron sputtering，MFMS：中频磁控溅射middle frequency magnetron sputtering，CFUBMS：闭合场非平衡磁控溅射closed field unbalanced magnetron sputtering，UBMS：非平衡磁控溅射unbalanced magnetron sputtering，IBAMS：离子束辅助磁控溅射ion beam aiding magnetron sputt ering，HCM：空心阴极磁控溅射hollow cathode sputtering，ICPMS：感应耦合等离子磁控溅射inductively coupled plasma magnetron sputtering。

（一）磁控溅射工艺原理相对于其它的制备工艺（如CVD、PLD、Spray pyrolysis等），磁控溅射是目前制备薄膜最为常用的方法之一。

概括起来磁控溅射主要具有如下优点[20]：●∙∙∙∙∙∙∙ 较低的制备温度（可室温沉积）；●∙∙∙∙∙∙∙ 较高的成膜质量，与衬底附着力好；●∙∙∙∙∙∙∙ 可控性好，具有较高的沉积速率；●∙∙∙∙∙∙∙ 可溅射沉积具有不同蒸汽压的合金与化合物；●∙∙∙∙∙∙∙ 成本较低，重复性好，可实现规模化大面积生产。

本贴对一般性溅射过程原理部分从略，其详细介绍可参考文献[147-150]，而主要结合制备AZO薄膜的情况，重点对磁控靶构造、磁路设计和部分表观工艺参数（external parameters）与微观/等离子体参数（plasma parameters）的关系做一简要评述。

摘要：近年来磁控溅射技术的应用日趋广泛,在工业生产和科学研究领域发挥巨大作用。

随着对具有各种新型功能的薄膜需求的增加,相应的磁控溅射技术也获得进一步的发展。

本文将介绍磁控溅射技术的发展,以及闭合磁场非平衡溅射、高速率溅射及自溅射、中频及脉冲溅射等各种新技术及特点,阐述磁控溅射技术在电子、光学、表面功能薄膜、薄膜发光材料等许多方面的应用。

关键词：磁控管溅射率非平衡磁控溅射闭合场非平衡磁控溅射自溅射引言磁控溅射技术作为一种十分有效的薄膜沉积方法,被普遍和成功地应用于许多方面1～8,特别是在微电子、光学薄膜和材料表面处理领域中,用于薄膜沉积和表面覆盖层制备。

1852年Grove首次描述溅射这种物理现象,20世纪40年代溅射技术作为一种沉积镀膜方法开始得到应用和发展。

60年代后随着半导体工业的迅速崛起,这种技术在集成电路生产工艺中,用于沉积集成电路中晶体管的金属电极层,才真正得以普及和广泛的应用。

磁控溅射技术出现和发展,以及80年代用于制作CD的反射层之后,磁控溅射技术应用的领域得到极大地扩展,逐步成为制造许多产品的一种常用手段,并在最近十几年,发展出一系列新的溅射技术。

一、磁控溅射镀膜原理及其特点1.1、磁控溅射沉积镀膜机理磁控溅射系统是在基本的二极溅射系统发展而来,解决二极溅射镀膜速度比蒸镀慢很多、等离子体的离化率低和基片的热效应明显的问题。

磁控溅射系统在阴极靶材的背后放置100～1000Gauss强力磁铁,真空室充入011～10Pa压力的惰性气体(Ar),作为气体放电的载体。

在高压作用下Ar原子电离成为Ar+离子和电子,产生等离子辉光放电,电子在加速飞向基片的过程中,受到垂直于电场的磁场影响,使电子产生偏转,被束缚在靠近靶表面的等离子体区域内,电子以摆线的方式沿着靶表面前进,在运动过程中不断与Ar原子发生碰撞,电离出大量的Ar+离子,与没有磁控管的结构的溅射相比,离化率迅速增加10～100倍,因此该区域内等离子体密度很高。

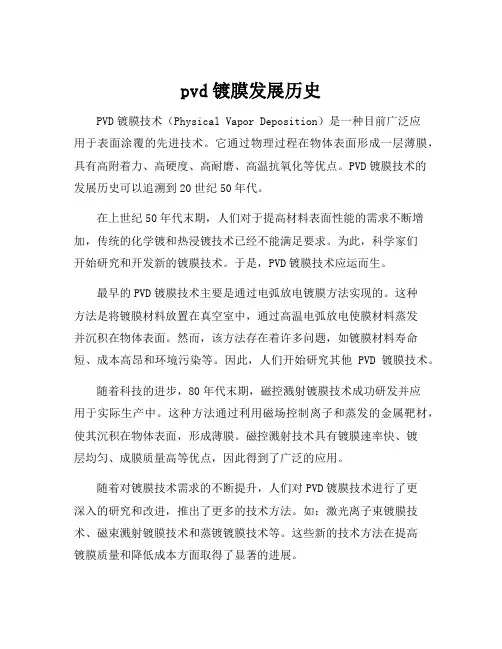

pvd镀膜发展历史PVD镀膜技术（Physical Vapor Deposition）是一种目前广泛应用于表面涂覆的先进技术。

它通过物理过程在物体表面形成一层薄膜，具有高附着力、高硬度、高耐磨、高温抗氧化等优点。

PVD镀膜技术的发展历史可以追溯到20世纪50年代。

在上世纪50年代末期，人们对于提高材料表面性能的需求不断增加，传统的化学镀和热浸镀技术已经不能满足要求。

为此，科学家们开始研究和开发新的镀膜技术。

于是，PVD镀膜技术应运而生。

最早的PVD镀膜技术主要是通过电弧放电镀膜方法实现的。

这种方法是将镀膜材料放置在真空室中，通过高温电弧放电使膜材料蒸发并沉积在物体表面。

然而，该方法存在着许多问题，如镀膜材料寿命短、成本高昂和环境污染等。

因此，人们开始研究其他PVD镀膜技术。

随着科技的进步，80年代末期，磁控溅射镀膜技术成功研发并应用于实际生产中。

这种方法通过利用磁场控制离子和蒸发的金属靶材，使其沉积在物体表面，形成薄膜。

磁控溅射技术具有镀膜速率快、镀层均匀、成膜质量高等优点，因此得到了广泛的应用。

随着对镀膜技术需求的不断提升，人们对PVD镀膜技术进行了更深入的研究和改进，推出了更多的技术方法。

如：激光离子束镀膜技术、磁束溅射镀膜技术和蒸镀镀膜技术等。

这些新的技术方法在提高镀膜质量和降低成本方面取得了显著的进展。

如今，PVD镀膜技术已经广泛应用于许多领域。

在汽车工业中，PVD镀膜可以提高汽车零部件的耐磨性和防腐蚀性，延长使用寿命。

在电子产品中，PVD镀膜可以提供抗指纹、防刮擦的功能，提升产品外观和质量。

同时，PVD镀膜也广泛应用于工具、医疗器械、建筑材料等领域。

随着科学技术的不断进步，PVD镀膜技术也会不断发展和创新。

未来，我们可以期待更加先进、高效、环保的PVD镀膜技术的推出，为各行各业提供更好的解决方案。

同时，我们也需要不断加强对PVD镀膜技术研究的支持，促进其在更多领域的应用，为社会经济发展做出更大的贡献。

玻璃磁控溅射镀膜是一种在玻璃表面形成一层或多层金属、金属化合物或其它化合物薄膜的工艺技术。

以下是该工艺的简要介绍：
1. 溅射原理：在磁控溅射镀膜过程中，电子在电场的作用下加速飞向基片，与氩原子发生碰撞，电离出大量的氩离子和电子。

氩离子在电场的作用下加速轰击靶材，溅射出大量的靶材原子，呈中性的靶材原子（或分子）沉积在基片上成膜。

2. 磁控技术：二次电子在加速飞向基片的过程中受到磁场洛仑磁力的影响，被束缚在靠近靶面的等离子体区域内。

该区域内等离子体密度很高，二次电子在磁场的作用下围绕靶面作圆周运动，该电子的运动路径很长，在运动过程中不断地与氩原子发生碰撞电离出大量的氩离子轰击靶材。

经过多次碰撞后电子的能量逐渐降低，摆脱磁力线的束缚，远离靶材，最终沉积在基片上。

3. 镀膜种类：根据不同的应用需求，可以溅射不同的材料，形成各种不同的镀膜。

例如，热反射镀膜可以使玻璃具有遮蔽太阳光的功能；低辐射镀膜可以使玻璃具有保温作用，具有节能效果。

4. 工业应用：玻璃磁控溅射镀膜工艺在建筑、汽车、家居、电子等多个行业都有广泛的应用。

如LOW-E玻璃就是一种典型的磁控溅射镀膜玻璃，它具有保温、隔热、节能等效果。

总的来说，玻璃磁控溅射镀膜工艺通过精确控制薄膜的成分和厚度，赋予了玻璃一系列特殊的性能，极大地拓展了玻璃的应用范围。

如需更多信息，建议查阅磁控溅射镀膜相关论文获取。

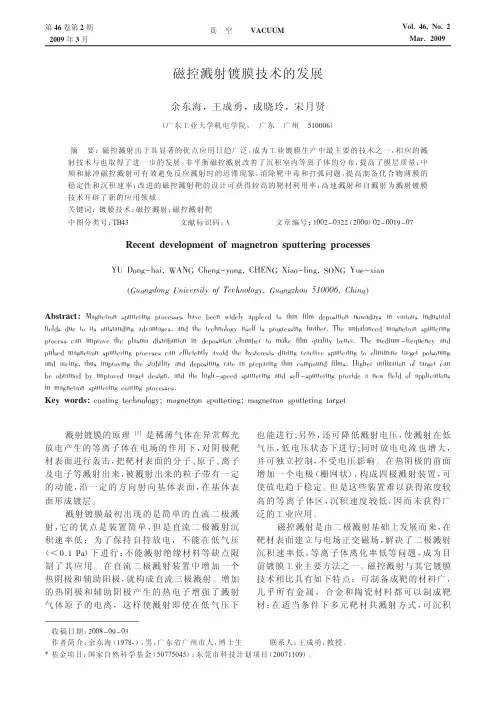

第46卷第2期2009年3月真空VACUUMVol.46,No.2Mar.2009收稿日期：2008-09-03作者简介：余东海（1978-），男，广东省广州市人，博士生联系人：王成勇，教授。

*基金项目：国家自然科学基金（50775045）；东莞市科技计划项目（20071109）。

磁控溅射镀膜技术的发展余东海，王成勇，成晓玲，宋月贤（广东工业大学机电学院，广东广州510006）摘要：磁控溅射由于其显著的优点应用日趋广泛，成为工业镀膜生产中最主要的技术之一，相应的溅射技术与也取得了进一步的发展。

非平衡磁控溅射改善了沉积室内等离子体的分布，提高了膜层质量；中频和脉冲磁控溅射可有效避免反应溅射时的迟滞现象，消除靶中毒和打弧问题，提高制备化合物薄膜的稳定性和沉积速率；改进的磁控溅射靶的设计可获得较高的靶材利用率；高速溅射和自溅射为溅射镀膜技术开辟了新的应用领域。

关键词：镀膜技术；磁控溅射；磁控溅射靶中图分类号：TB43文献标识码：A文章编号：1002-0322（2009）02-0019-07Recent development of magnetron sputtering processesYU Dong-hai,WANG Cheng-yong,CHENG Xiao-ling,SONG Yue-xian(Guangdong Universily of Technology,Guangzhou 510006,China )Abstract:Magnetron sputtering processes have been widely appleed to thin film deposition nowadays in various industrialfields due to its outstanding advantages,and the technology itself is progressing further.The unbalanced magnetron sputtering process can improve the plasma distribution in deposition chamber to make film quality better.The medium -frequency and pulsed magnetron sputtering proceses can efficiently avoid the hysteresis during reactive sputtering to eliminate target poisoning and arcing,thus improving the stability and depositing rate in preparing thin compound films.Higher utilization of target can be obtained by improved target design,and the high -speed sputtering and self -sputtering provide a new field of applications in magnetron sputtering coating processes.Key words:coating technology;magnetron sputtering;magnetron sputtering target溅射镀膜的原理[1]是稀薄气体在异常辉光放电产生的等离子体在电场的作用下，对阴极靶材表面进行轰击，把靶材表面的分子、原子、离子及电子等溅射出来，被溅射出来的粒子带有一定的动能，沿一定的方向射向基体表面，在基体表面形成镀层。

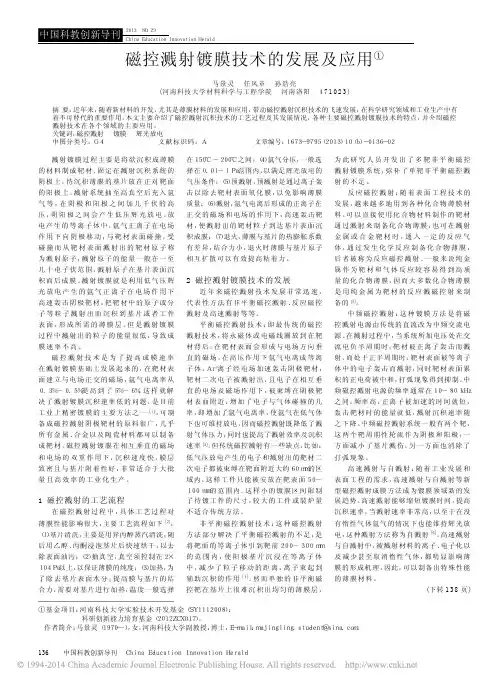

溅射镀膜过程主要是将欲沉积成薄膜的材料制成靶材，固定在溅射沉积系统的阴极上，待沉积薄膜的基片放在正对靶面的阳极上。

溅射系统抽至高真空后充入氩气等，在阴极和阳极之间加几千伏的高压，阴阳极之间会产生低压辉光放电。

放电产生的等离子体中，氩气正离子在电场作用下向阴极移动，与靶材表面碰撞，受碰撞而从靶材表面溅射出的靶材原子称为溅射原子，溅射原子的能量一般在一至几十电子伏范围，溅射原子在基片表面沉积而后成膜。

溅射镀膜就是利用低气压辉光放电产生的氩气正离子在电场作用下高速轰击阴极靶材，把靶材中的原子或分子等粒子溅射出而沉积到基片或者工件表面，形成所需的薄膜层。

但是溅射镀膜过程中溅射出的粒子的能量很低，导致成膜速率不高。

磁控溅射技术是为了提高成膜速率在溅射镀膜基础上发展起来的，在靶材表面建立与电场正交的磁场，氩气电离率从０．３％～０．５％提高到了５％～６％，这样就解决了溅射镀膜沉积速率低的问题，是目前工业上精密镀膜的主要方法之一［１］。

可制备成磁控溅射阴极靶材的原料很广，几乎所有金属、合金以及陶瓷材料都可以制备成靶材。

磁控溅射镀膜在相互垂直的磁场和电场的双重作用下，沉积速度快，膜层致密且与基片附着性好，非常适合于大批量且高效率的工业化生产。

1磁控溅射的工艺流程在磁控溅射过程中，具体工艺过程对薄膜性能影响很大，主要工艺流程如下［２］：（１）基片清洗，主要是用异丙醇蒸汽清洗，随后用乙醇、丙酮浸泡基片后快速烘干，以去除表面油污；（２）抽真空，真空须控制在２×１０４Ｐａ以上，以保证薄膜的纯度；（３）加热，为了除去基片表面水分，提高膜与基片的结合力，需要对基片进行加热，温度一般选择在１５０℃～２００℃之间；（４）氩气分压，一般选择在０．０ｌ～ｌＰａ范围内，以满足辉光放电的气压条件；（５）预溅射，预溅射是通过离子轰击以除去靶材表面氧化膜，以免影响薄膜质量；（６）溅射，氩气电离后形成的正离子在正交的磁场和电场的作用下，高速轰击靶材，使溅射出的靶材粒子到达基片表面沉积成膜；（７）退火，薄膜与基片的热膨胀系数有差异，结合力小，退火时薄膜与基片原子相互扩散可以有效提高粘着力。

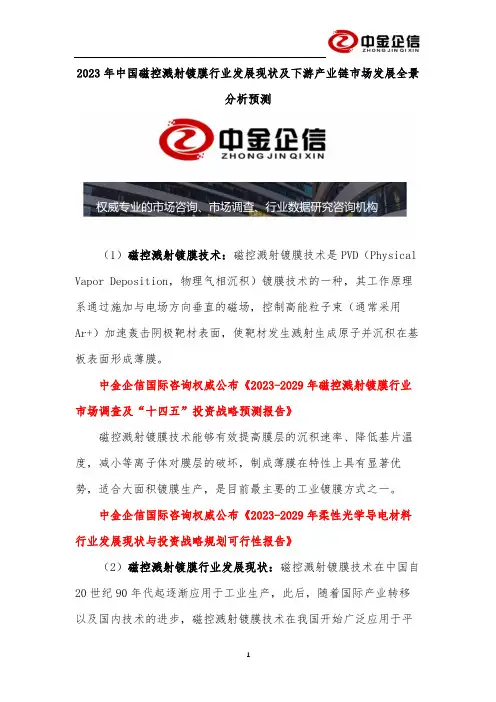

2023年中国磁控溅射镀膜行业发展现状及下游产业链市场发展全景分析预测（1）磁控溅射镀膜技术：磁控溅射镀膜技术是PVD（Physical Vapor Deposition，物理气相沉积）镀膜技术的一种，其工作原理系通过施加与电场方向垂直的磁场，控制高能粒子束（通常采用Ar+）加速轰击阴极靶材表面，使靶材发生溅射生成原子并沉积在基板表面形成薄膜。

中金企信国际咨询权威公布《2023-2029年磁控溅射镀膜行业市场调查及“十四五”投资战略预测报告》磁控溅射镀膜技术能够有效提高膜层的沉积速率、降低基片温度，减小等离子体对膜层的破坏，制成薄膜在特性上具有显著优势，适合大面积镀膜生产，是目前最主要的工业镀膜方式之一。

中金企信国际咨询权威公布《2023-2029年柔性光学导电材料行业发展现状与投资战略规划可行性报告》（2）磁控溅射镀膜行业发展现状：磁控溅射镀膜技术在中国自20世纪90年代起逐渐应用于工业生产，此后，随着国际产业转移以及国内技术的进步，磁控溅射镀膜技术在我国开始广泛应用于平板显示、触控面板、光伏电池以及装饰面板等产品的工业制造，并随着卷绕溅射镀膜技术的日益成熟，镀膜基材也由传统的玻璃基板拓展到了柔性领域。

在下游市场需求以及技术创新的不断推动下，我国磁控溅射镀膜行业得到了快速发展。

中金企信国际咨询权威公布《2023-2029年智能表计市场深度调研及投资可行性预测咨询报告》①显示触控：中金企信国际咨询权威公布《2023-2029年中国消费电子行业市场供需格局分析及投资战略可行性报告》A、LCD用ITO导电玻璃：ITO（Indium Tin Oxides，氧化铟锡）导电玻璃，是指在玻璃基板上利用磁控溅射的方法沉积ITO薄膜，加工制作成的一种具有良好透明导电性能的玻璃产品，具有禁带宽、可见光谱区光透射率高和电阻率低等特性。

中金企信国际咨询权威公布《2023-2029年汽车电子行业市场运行格局分析及投资战略可行性评估预测报告》LCD（Liquid Crystal Display，液晶显示）是一种现代显示技术，其原理是将液晶置于两片平行的ITO导电玻璃基板之间，在ITO导电玻璃的电极作用下，液晶分子排列会发生扭曲，从而控制偏振光出射状态，产生显示画面。

磁控溅射镀膜机使用说明磁控溅射镀膜机是一种广泛应用于材料科学、电子制造领域的设备，通过磁控溅射技术，可以在各种基底材料上沉积一层或多层金属、非金属或半导体薄膜。

该设备主要由真空室、磁控溅射源、进样室、控制系统等部分组成。

（1）确认电源连接正常，检查真空泵、冷却循环水等设备是否正常工作。

（2）打开真空室门，将基底材料放置在样品台上。

（3）关闭真空室门，启动真空系统，将室内抽至高真空状态。

（4）打开磁控溅射源，进行预溅射清洗靶材。

（5）调整工艺参数，如溅射功率、时间、气压等，开始进行溅射镀膜。

（6）镀膜过程中，监控各种参数，如气压、电流、功率等，确保设备正常运行。

定期检查和维护设备部件，如真空泵、冷却循环水系统等。

避免在镀膜过程中触摸设备内部部件，以免造成人身伤害。

如遇设备故障或异常情况，请立即停机检查，并专业人员进行维修。

保持设备清洁和整洁，定期进行清洁和维护。

磁控溅射镀膜技术的研究始于20世纪70年代，最初是为了满足空间电子器件对抗辐射损伤的需求。

随着科技的发展，磁控溅射镀膜技术的应用领域越来越广泛，然而也存在一些问题，如薄膜应力大、耐磨性差等，需要进一步研究和改进。

磁控溅射镀膜技术的基本原理是利用磁场控制下的电场放电，使靶材表面上的原子或分子被激发后沉积到基材表面，形成一层薄膜。

具体工艺过程包括：真空泵抽气、加热靶材、加磁场、加电场、溅射沉积等步骤。

该技术的特点在于沉积速度快、薄膜质量高、适用范围广等。

磁控溅射镀膜技术在光电领域的应用主要是在太阳能电池上制备减反射膜和抗反射膜。

在光学领域，磁控溅射镀膜技术可以用来制备各种光学薄膜，如增透膜、反射膜、滤光片等。

在电子领域，磁控溅射镀膜技术可以用来制备各种电子薄膜，如半导体薄膜、绝缘薄膜、导电薄膜等。

未来，磁控溅射镀膜技术的发展趋势主要体现在以下几个方面：一是进一步完善磁控溅射镀膜技术的工艺参数，提高薄膜的质量和性能；二是研究磁控溅射镀膜技术在新型材料制备中的应用，如纳米材料、石墨烯等；三是探索磁控溅射镀膜技术在生物医学、环境治理等领域的应用可能性。

磁控溅射镀膜技术的发展一、本文概述随着科技的飞速发展，镀膜技术在多个领域，如电子、光学、航空航天等，都扮演着至关重要的角色。

其中，磁控溅射镀膜技术凭借其独特的优势，如镀膜质量高、适用范围广、工艺稳定等，逐渐成为镀膜领域的研究热点。

本文将对磁控溅射镀膜技术的发展历程进行详细的梳理，分析其技术原理、应用领域及发展趋势，旨在为读者提供一个全面而深入的了解，并为该技术的进一步研究和应用提供参考。

文章首先回顾了磁控溅射镀膜技术的起源和发展历程，介绍了其从最初的实验室研究到如今的广泛应用所经历的演变。

接着，文章将深入探讨磁控溅射镀膜技术的基本原理，包括磁控溅射的基本原理、镀膜过程中的关键因素以及镀膜质量的控制等。

文章还将详细介绍磁控溅射镀膜技术在各个领域的应用情况，如电子器件、光学元件、太阳能电池等，以及在这些领域中所取得的成果和面临的挑战。

文章将展望磁控溅射镀膜技术的未来发展趋势，分析其在新材料、新工艺等方面的潜在应用，并探讨如何进一步提高镀膜质量、降低成本、拓宽应用领域等问题。

通过本文的阐述，读者可以对磁控溅射镀膜技术的发展有一个清晰的认识，并为其未来的研究和应用提供有益的启示。

二、磁控溅射镀膜技术的基本原理磁控溅射镀膜技术是一种物理气相沉积（PVD）方法，其基本原理是利用高能离子轰击靶材表面，使靶材表面的原子或分子被溅射出来，并在基材表面沉积形成薄膜。

在这个过程中，磁场起着至关重要的作用。

在真空溅射室中，靶材被放置在阴极，而基材（待镀物体）则被放置在阳极。

溅射室内充入惰性气体（如氩气），并通过电场使气体电离产生正离子和电子。

正离子在电场的作用下加速飞向靶材表面，与靶材原子发生碰撞，将靶材原子从表面溅射出来。

溅射出的靶材原子在飞行过程中与气体原子发生碰撞，失去部分能量后到达基材表面。

在靶材附近设置磁场，磁场的方向与电场方向垂直。

当溅射出的靶材原子经过磁场时，它们会受到洛伦兹力的作用，在磁场中做圆周运动。

磁控溅射镀膜原理及工艺摘要：真空镀膜技术作为一种产生特定膜层的技术,在现实生产生活中有着广泛的应用。

真空镀膜技术有三种形式,即蒸发镀膜、溅射镀膜和离子镀。

这里主要讲一下由溅射镀膜技术发展来的磁控溅射镀膜的原理及相应工艺的研究。

关键词:溅射；溅射变量；工作气压；沉积率。

绪论溅射现象于1870年开始用于镀膜技术,１9３0年以后由于提高了沉积速率而逐渐用于工业生产。

常用二极溅射设备如右图。

通常将欲沉积的材料制成板材－靶，固定在阴极上。

基片置于正对靶面的阳极上，距靶一定距离。

系统抽至高真空后充入(10~１)帕的气体（通常为氩气）,在阴极和阳极间加几千伏电压,两极间即产生辉光放电。

放电产生的正离子在电场作用下飞向阴极，与靶表面原子碰撞,受碰撞从靶面逸出的靶原子称为溅射原子，其能量在１至几十电子伏范围内。

溅射原子在基片表面沉积成膜。

其中磁控溅射可以被认为是镀膜技术中最突出的成就之一。

它以溅射率高、基片温升低、膜-基结合力好、装置性能稳定、操作控制方便等优点,成为镀膜工业应用领域(特别是建筑镀膜玻璃、透明导电膜玻璃、柔性基材卷绕镀等对大面积的均匀性有特别苛刻要求的连续镀膜场合)的首选方案。

１磁控溅射原理溅射属于PDV（物理气相沉积)三种基本方法：真空蒸发、溅射、离子镀（空心阴极离子镀、热阴极离子镀、电弧离子镀、活性反应离子镀、射频离子镀、直流放电离子镀)中的一种。

磁控溅射的工作原理是指电子在电场E的作用下,在飞向基片过程中与氩原子发生碰撞,使其电离产生出Ar正离子和新的电子；新电子飞向基片,Ａr正离子在电场作用下加速飞向阴极靶,并以高能量轰击靶表面，使靶材发生溅射。

在溅射粒子中，中性的靶原子或分子沉积在基片上形成薄膜，而产生的二次电子会受到电场和磁场作用,产生E（电场）×Ｂ（磁场）所指的方向漂移，简称E×B漂移，其运动轨迹近似于一条摆线。

若为环形磁场,则电子就以近似摆线形式在靶表面做圆周运动,它们的运动路径不仅很长,而且被束缚在靠近靶表面的等离子体区域内，并且在该区域中电离出大量的Ａｒ正离子来轰击靶材，从而实现了高的沉积速率。

磁控溅射技术的原理与发展磁控溅射技术因为其自身所具有的显著优点，已经被越来越广泛的运用于各个领域，其中以工业镀膜方面的应用最为广泛，相应的其生产技术也得到了很大的改进。

文章着重讲述磁控技溅射技术的原理，特点以及磁控溅射技术的发展趋势。

标签：镀膜技术；磁控溅射；平衡磁控溅射；非平衡磁控溅射自1852年，格洛夫发现阴极溅射现象，对于溅射技术的运用便逐步发展起来，从上世纪80年代至今，磁控溅射技术在表面工程领域占据举足轻重的地位。

磁控溅射技术可制备超硬膜、耐腐蚀摩擦薄膜、超导薄膜、磁性薄膜、光学薄膜，以及各种具有特殊功能的薄膜，是一种十分有效的薄膜沉积方法。

1 溅射镀膜的原理溅射技术是指用有一定能量的粒子轰击固体表面，使该固体表面的原子或者分子离开其表面，溅射出去的技术，该固体被称为靶材，飞溅而出的原子或分子落于另一固体表面形成镀膜，被镀膜的固体称之为基片。

电子在外加电场作用下，加速向外飞出，与Ar原子发生碰撞，使Ar原子电离成Ar离子和二次电子，并将其大部分能量传递给Ar离子，Ar离子获得能量后以高速轰击靶材，使其上原子或分子脱离靶材表面飞溅出去，这些获得能量的原子或分子落于基片表面并沉淀下来形成镀膜。

但由于发生了多次的能量传递，导致电子无法轰击电离靶材，而是直接落于基片之上。

磁控溅射是在外加电场的两极之间引入一个磁场，电子受电场力加速作用的同时受到洛伦兹磁力的束缚作用，从而使其运动轨迹由原来的直线变成摆线，从而增加了高速电子与氩气分子相碰撞的几率，能大大提高氩气分子的电离程度，因此便可降低了工作气压，而Ar离子在高压电场加速作用下，轰击靶材表面，使靶材表面更多的原子或分子脱离原晶格而溅出靶材飞向基片，高速撞击沉淀于基片上形成薄膜，由于二次电子残余的能量较低，落于基片后引起的温度变化并不明显，于是磁控溅射镀膜技术拥有“高速低温”的特点。

2 磁控溅射镀膜技术与传统的镀膜技术相比的优点可制备成靶材的材料很多，选材面较广，几乎所有金属，合金和陶瓷材料都可以被用来制作靶材；在一定条件下通过多个靶材共同溅射方式，可在基片表面镀上一层比例精确的合金膜；通过精确地控制磁场与电场的大小可以获得高质量且较为均匀的膜厚；由于是通过离子溅射从而使得靶材物质由固态直接转变为高速离子态，而且溅射靶的安装是不受限制的，使之十分适合大容积多靶装置的设计；此外，在溅射的放电气氛中加入氧、氮或其它活性气体，可以是靶材与这些气体发生反应形成化合物膜层沉淀在基片的表面；同时，磁控溅射技术形成镀膜具有速度快，膜层致密均匀精度高附着性好等特点，从而此项技术十分适合大批量的工业化生产，并具有极高的生产率与生产效率。
