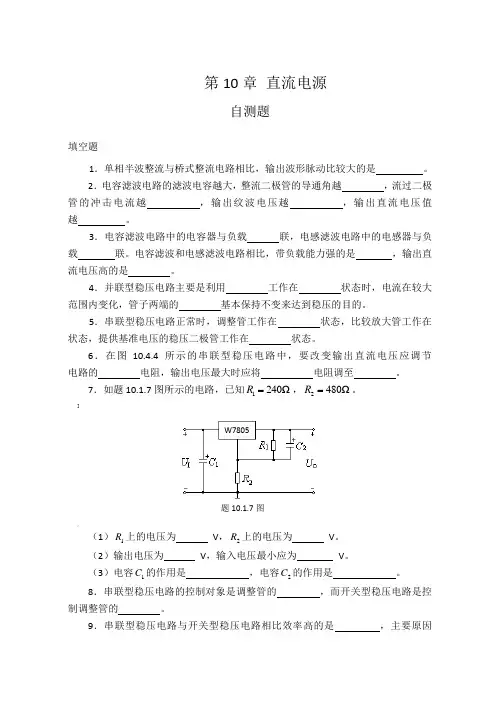

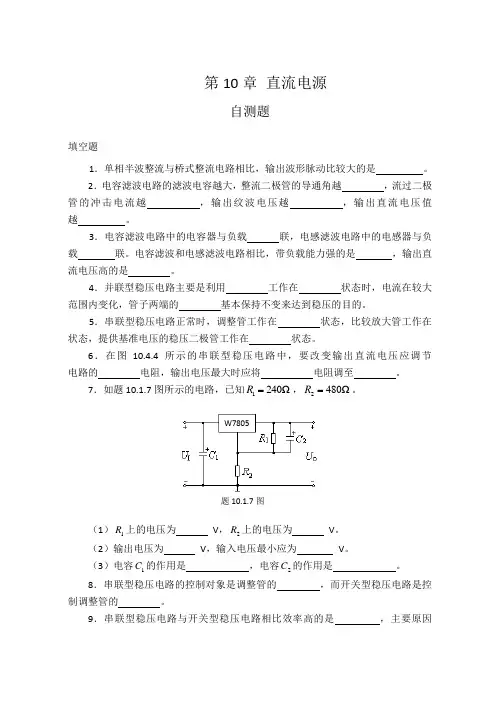

第10章 直流电源 自测题 10.1填空题 1．单相半波整流与桥式整流电路相比，输出波形脉动比较大的是 。
2．电容滤波电路的滤波电容越大，整流二极管的导通角越 ，流过二极
管的冲击电流越 ，输出纹波电压越 ，输出直流电压值越 。
3．电容滤波电路中的电容器与负载 联，电感滤波电路中的电感器与负载 联。电容滤波和电感滤波电路相比，带负载能力强的是 ，输出直流电压高的
是 。
4．并联型稳压电路主要是利用 工作在 状态时，电流在较大范
围内变化，管子两端的 基本保持不变来达到稳压的目的。
5．串联型稳压电路正常时，调整管工作在 状态，比较放大管工作在 状态，提供基准电压的稳压二极管工作在 状态。
6．在图10.4.4所示的串联型稳压电路中，要改变输出直流电压应调节 电路的 电阻，输出电压最大时应将 电阻调至 。
7．如题10.1.7图所示的电路，已知1240ΩR =，2480ΩR =。
（1）1R 上的电压为 V ，2R 上的电压为 V 。
（2）输出电压为 V ，输入电压最小应为 V 。
（3）电容1C 的作用是 ，电容2C 的作用是 。
8．串联型稳压电路的控制对象是调整管的 ，而开关型稳压电路是控制
调整管的 。
9．串联型稳压电路与开关型稳压电路相比效率高的是 ，主要原因
是 。
W7805 题10.1.7图
答案：1．单相半波整流电路。2．小，大，平滑，高。3．并，串，电感滤波电路，电容滤波电路。4．稳压二极管，反向击穿，电压。5．放大，放大，反向击穿。
6．取样，可变，最下端。7．5，10；15，18；减小纹波和防止自激振荡，抑制高频干扰（消除高频噪声）。8．管压降，导通、截止时间的比例。9．开关型稳压电路、开关型稳压电路的调整管工作在开关状态，功率损耗小。
10.2选择题
1．理想二极管在单相半波整流、电阻性负载中，其导通角为 。
A ．小于o 180；
B ．等于o 180；
C ．大于o 180；
D ．等于o 360。
2．电感滤波电路常用在 的场合。
A ．平均电压低，负载电流大；
B ．平均电压高，负载电流大；
C ．平均电压低，负载电流小；
D ．平均电压高，负载电流小，负载变动小。
3．在单相桥式整流电容滤波电路中，设2U （有效值）10V =，则输出电压O(AV)U = ；若电容C 脱焊，则O(AV)U = 。
A ．4.5V ；
B ．9V ；
C ．12V ；
D ．14V 。
4．在单相桥式整流电容滤波电路中，若其中一个二极管接反，则 ；若其中一个二极管脱焊，则 。
A ．变压器有半周被短路，会引起元器件损坏；
B ．变为半波整流；
C ．电容C 将过压击穿；
D ．稳压管因过流而损坏。
5．有两只稳压管串联后接在稳压电路中，已知这两只稳压管的参数相同，稳压值都是8V ，用万用表电压档测得它们的端电压分别为0.7V 和8V ，这种情况表明这两只稳压管 。
A ．工作正常；
B ．有一只已经损坏；
C ．只需要用一只；
D ．两只都已损坏。
6．在图10.4.1所示电路中，若电阻R 被短接，则 。
A ．O U 降为0；
B ．变为半波整流；
C ．电容C 因过压而击穿；
D ．稳压二极管过流而烧坏。
7．在串联型线性稳压电路中，若要求输出电压为18V ，调整管压降为6V ，采用桥式整流电容滤波，则电源变压器副边电压的有效值应选为 。
A ．6V ；
B ．18V ；
C ．20V ；
D ．24V 。
8．下列三端集成稳压电源中，输出正电压的是 ；输出负电压的是 。
A ．W78⨯⨯和W317；
B ．W78⨯⨯和W337；
C ．W79⨯⨯和W317；
D ．W79⨯⨯和W337。
9．由LM317组成的输出电压可调的典型电路如题10.2.9所示。已知REF 1.25V U ，1=200ΩR ，2=2k ΩR ，流过1R 的最小电流为5~10mA 。若忽略调整端的输出电流，则电路的输出电压为 。
A ．11.25V ；
B ．12.5V ；
C ．13.75V ；
D ．21.25V 。
答案：1．B 。2．A 。3．C ，B 。4．A ，B 。5．A 。6．D 。7．C 。8．A ，D 。9．C 。 10.3判断题
1．直流电源是一种能量转换电路，它将交流能量转换为直流能量。（ ）
2．当全波整流和桥式整流的输入电压相同时，它们的输出电压波形相同，每个二极管承受的反向电压也相同。（ ）
3．在单相桥式整流电容滤波电路中，若有一个整流管断开，输出电压平均值变为原来的一半。（ ）
4．硅稳压管稳压电路的输出电流任意变化，稳压管都能起到很好的稳压作用。（ ）
5．串联型稳压电路实际上是利用电压串联负反馈使输出电压保持稳定。（ ）
6．集成三端稳压器实质上就是串联稳压电路。（ ）
7．集成三端稳压器在正常工作时，它的合适压降是在1V 以上。（ ）
8．开关型稳压电路的调整管工作在放大和饱和状态。（ ）
9．开关型稳压电路是通过控制调整管的截止和饱和时间比（脉冲占空比）来实现稳压的。（ ）
答案：1、5、6、7、9对；2、3、4、8错。
