PLC控制技术习题库（含答案）一、单选题（共50题，每题1分，共50分）1、与主控接点下端相连的常闭触点应使用指令()。

A、LDIB、ANIC、ORID、AND正确答案：A2、FX系列PLC中SET,表示什么指令（）A、下降沿B、上升沿C、输入有效D、置位正确答案：D3、在利用状态继电器编制顺序控制程序时，每个状态继电器都有各自的置位和（）信号，并有各自要做的操作。

A、保持B、复位C、报警D、清零正确答案：B4、工业中控制电压一般是多少伏（）。

A、110VB、220VC、36VD、24V正确答案：D5、（）指令和（）指令均可用于步的活动状态的转换，将原来的活动步对应的状态寄存器复位，此外还有自保持功能。

A、SET RSTB、OUT SETC、STL RET正确答案：B6、一般而言,PLC的I/O点数要冗余多少? （）。

A、1B、05C、15D、2正确答案：A7、触摸屏是用于实现替代哪些设备的功能（）A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：C8、工业级模拟量,哪一种更容易受干扰（）A、uA级B、mA级C、A级D、10A级正确答案：A9、在顺序控制系统中，STL触点右边不能使用（）指令A、MRDB、MPPC、MPS正确答案：C10、下列不属于PLC硬件系统组成的是（）。

A、中央处理单元B、输入输出接口C、用户程序D、I/O扩展接口正确答案：C11、热继电器在电路中做电动机的什么保护？（）A、短路B、过压C、过载D、过流正确答案：C12、FX2型PLC使操作元件中数带进位一起右移n位的指令是()。

A、RORB、ROLC、RCRD、RCL正确答案：C13、FX系列PLC,主控指令应采用（）A、CJB、MCC、GO TOD、SUB正确答案：B14、步进电机的加减速是通过改变哪个参数实现的？（）A、脉冲频率B、电压C、脉冲数量D、脉冲占空比正确答案：A15、一般而言,FX系列PLC的AC输入电源电压范围是多少? （）A、DC24VB、86-264VACC、220－380VACD、24VAC－220VAC正确答案：B16、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？（）A、5B、11C、10D、9正确答案：A17、下列不属于大型PLC应用的场合是（）。

plc基础试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的编程语言不包括（）。

A. 梯形图B. 语句表C. 汇编语言D. 功能块图答案：C3. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. CPU速度C. 外部设备数量D. 所有选项答案：D4. 下列哪个不是PLC的输入设备（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的输出设备不包括（）。

A. 接触器B. 指示灯C. 电动机D. 变频器答案：C6. PLC的内部存储器包括（）。

A. RAMB. ROMC. EPROMD. 所有选项答案：D7. PLC的输出接口通常使用（）。

A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 所有选项答案：D8. PLC的输入/输出（I/O）模块的作用是（）。

A. 连接外部设备B. 处理数据C. 控制程序D. 存储程序答案：A9. PLC的扫描周期中不包括（）。

A. 输入处理B. 程序执行C. 输出处理D. 故障检测答案：D10. PLC的编程软件通常不包括（）。

A. 编程器B. 调试工具C. 编译器D. 操作系统答案：D二、填空题（每题2分，共10分）1. PLC的英文全称是________。

答案：Programmable Logic Controller2. PLC的编程语言中，________是面向过程的编程语言。

答案：语句表3. PLC的扫描周期包括________和________两个阶段。

答案：输入扫描；输出扫描4. PLC的输出接口中，晶体管输出适用于________负载。

答案：直流5. PLC的内部存储器中，________用于存储用户程序。

答案：RAM三、简答题（每题5分，共20分）1. 简述PLC的工作原理。

答案：PLC的工作原理是循环扫描执行用户程序，通过输入接口接收外部信号，经过CPU处理后，通过输出接口控制外部设备。

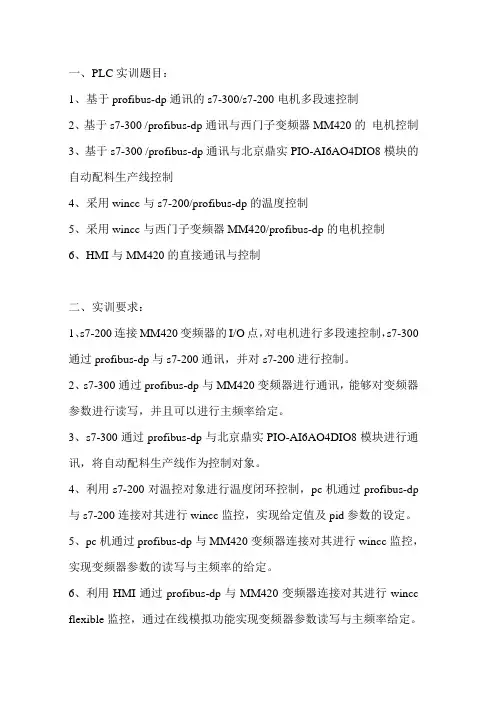

一、PLC实训题目：1、基于profibus-dp通讯的s7-300/s7-200电机多段速控制2、基于s7-300 /profibus-dp通讯与西门子变频器MM420的电机控制3、基于s7-300 /profibus-dp通讯与北京鼎实PIO-AI6AO4DIO8模块的自动配料生产线控制4、采用wincc与s7-200/profibus-dp的温度控制5、采用wincc与西门子变频器MM420/profibus-dp的电机控制6、HMI与MM420的直接通讯与控制二、实训要求：1、s7-200连接MM420变频器的I/O点，对电机进行多段速控制，s7-300通过profibus-dp与s7-200通讯，并对s7-200进行控制。

2、s7-300通过profibus-dp与MM420变频器进行通讯，能够对变频器参数进行读写，并且可以进行主频率给定。

3、s7-300通过profibus-dp与北京鼎实PIO-AI6AO4DIO8模块进行通讯，将自动配料生产线作为控制对象。

4、利用s7-200对温控对象进行温度闭环控制，pc机通过profibus-dp 与s7-200连接对其进行wincc监控，实现给定值及pid参数的设定。

5、pc机通过profibus-dp与MM420变频器连接对其进行wincc监控，实现变频器参数的读写与主频率的给定。

6、利用HMI通过profibus-dp与MM420变频器连接对其进行wincc flexible监控，通过在线模拟功能实现变频器参数读写与主频率给定。

三、现有实验设备：1、s7-300两套2、s7-200十套3、cp5611板卡五套4、em277模块五套5、变频器profibus-dp接口模块五套6、实验对象模块四、参考资料：1、西门子变频器MM420手册2、北京鼎实PIO-AI6AO4DIO8模块使用手册3、em277使用手册4、西门子标准驱动产品通讯手册5、西门子工业网络通信指南。

图7 音乐喷泉工作过程示意图 （2）考核内容 1）根据图7所示原理图，分析该线路的控制功能； 2）按控制要求完成I/O口地址分配表的编写； 3）完成PLC控制系统硬件接线图的绘制； 4）完成PLC的I/O口的连线； 5）按控制要求绘制梯形图、在模拟实训台上完成接线，输入并调试控制程序； 6）撰写操作说明书。
专业技能部分 共 20 题
试题1：两台电动机主控选择运行控制 （1）工作任务 有两台小功率的电动机，1#电动机功率为5.5Kw，2#电动机功率为7.5kW。在负荷 较大时，采用2#电动机工作；负荷较小时，采用1#电动机工作。利用外部转换开 关切换1#与2#电动机投入工作，启动和停止按钮控制电动机运行。请运用PLC实 现其控制要求并进行系统调试。
图1 两台电动机主控选择运行控制仿真图 选择开关SA在1#位置时，按下启动按钮SB1，1#电动机启动运行，按下停止 按钮SB2，1#电动机停止运行； 选择开关SA在2#位置时，按下启动按钮SB2，2#电动机启动运行，按下停止 按钮SB2，2#电动机停止运行（即用一个SB2按钮实现2#电动机的起停控制） （2）考核内容 1）绘制基于PLC实现的控制系统主电路图； 2）按控制要求完成I/O口地址分配表的编写； 3）完成PLC控制系统控制电路硬件接线图的绘制； 4）完成PLC的I/O口的连线； 5）按控制要求绘制梯形图、在模拟实训台上完成接线，输入并调试控制程序； 6）撰写操作说明书。
试题 8: PLC 控制自动混料罐 （1）工作任务
图8 PLC控制自动混料罐的示意图
控制要求： 混料罐装有两个进料泵（控制两种液料的进罐），装有一个出料泵（控制混
合料出罐），另有一个混料泵（用于搅拌液料），罐体上装有三个液位检测开关 SI1、SI4、SI6，分别送出罐内液位低、中、高的检测信号，罐内与检测开关对 应处有一只装有磁钢的浮球作为液面指示器（浮球到达开关位置时开关吸合，离 开时开关释放）。操作面板上设有一个混料配方选择开关S07，用于选择配方1 或配方2，还设有一个起动按钮S01，当按动S01后，混料罐就按给定的工艺流程 开始运行，连续作3次循环后自动停止，中途按停止按钮S02混料罐完成一次循环 后才能停止。请运用PLC实现其控制要求并进行系统调试。 工艺流程：

PLC基础知识单项选择题（50题）1.PLC是在()计算机技术基础上发展起来的.A.继电控制系统B.单片机C.电子技术D.机器人正确答案:A2.工业中控制电压一般是多少伏?A.24VB.36VC.110VD.220V正确答案:A3.工业中控制电流一般是直流还是交流?A.交流B.直流C.混合式D.交变电压正确答案:B4.下面不属于PLC输出点类型是？A.继电器B.晶闸管C.晶体管D.IC驱动正确答案:D5.PLC的输出方式为晶体管型时,它适用于哪种负载？A.感性B.交流C.直流D.交直流正确答案:C6.二进制数10011101等于十进制数的：A.92B.93C.94D.95正确答案:B7.十六进制数的E转变为十进制是多少？A.31B.32C.15D.29正确答案:C8.PLC主要的工作方式是：A.等待工作方式B.中断工作方式C.扫描工作方式D.循环扫描工作方式正确答案:D9.下列不属于PLC硬件系统的是：A.I/O口B.用户程序C.中央处理单元D.通讯接口正确答案:B10.世界上第一台PLC诞生于：A.1968年德国B.1967年日本C.1969美国D.1970年法国正确答案:C11.在下列叙述中()的说法是不正确的：A.PLC是一种工业控制计算机B.PLC程序中不可包含用高级语言写的程序C.PLC系统配置灵活D.同单片机系统相比,可靠性较差正确答案:D12.FX2N系列PLC支持哪种编程方式：A.梯形图B.继电接线图C.步进流程图D.高级语言正确答案:A13.PLC程序中,手动程序和自动程序需要:A.自锁B.互锁C.保持D.联动正确答案:B14.PLC用户数据结构不包括:A.位数B.字数据C.浮点数D.位与字的混合格式正确答案:C15.访问FX2N系列PLC的IR区,不能采用的寻址方式是:A.位寻址B.字寻址C.间接寻址D.直接寻址正确答案:C16.FX2N系列中,读取特殊扩展模块数据,应采用哪种指令：A.MOCB.SFTC.ROLD.PID正确答案:A17.FX2N系列中,写入特殊扩展模块数据,应采哪种指令：A.MOCB.SFTC.ROLD.PID正确答案:A18.FX2N系列PLC中,IDFU表示什么指令：A.MOCB.SFTC.ROLD.PID正确答案:B19.FX2N系列PLC中,DIFD表示什么指令：A.下降沿B.上升沿C.输入有效D.输出有效正确答案:B20.FX2N系列PLC中,SET表示什么指令：A.下降沿B.上升沿C.输入有效D.输出有效正确答案:D21.FX2N系列中,RSET表示什么指令：A.下降沿B.输出C.输入有效D.输出有效正确答案:C22.FX2N中,OUT表示什么指令：A.下降沿B.输出C.输入有效D.输出有效正确答案:B23.FX2N系列中,二进制加法指令应用：A.ADBB.ADDC.SUBD.MUL正确答案:B24.FX2N系列中,二进制减法指令应用：A.SBBB.ADDC.SUBD.MUL正确答案:C25.FX2N系列中,ASL指令表示：A.算术左移B.算术右移C.循环左移D.循环右移正确答案:A26.下列指令中,影响25505标志位的是：A.DADDB.ADDC.CMPD.MUL正确答案:C27.FX2N系列中,数据传送指令应用：A.MOVB.MVNC.XFERD.MOVB正确答案:A28.FX2N系列中,比较两个数值的大小什么指令？A.BCMPB.BCDC.TCMPD.CMP正确答案:D29.FX2N系列中PLC中,BCD码乘法指令是：A.MLBB.MULLC.MULD.MOL正确答案:C30.FX2N系列中,BCD码除法指令是：A.DIVB.DIVLC.DVBD.DMUL正确答案:A31.FX2N系列中,二进制乘法指令是：A.MLBB.MULLC.MULD.MOL正确答案:A32.FX2N系列中,二进制除法指令：A.DIVB.DIVLC.DVBD.DMUL正确答案:C33.FX2N系列中,位循环右移指令是：A.ASLB.SLDD.SFTR正确答案:C34.FX2N系列中,JMP n这条指令中,n的取值范围是：A.ANDWB.ORWC.XORWD.XNRW正确答案:C35.FX2N系列PLC,JMP n这条指令中,n的取值范围是：A.0—128B.1-64C.0-49D.0—255正确答案:C36.顺序控制程序段开始指令的操作码是:：A.STEPB.STEPSC.SNXTD.SNXTS正确答案:B37.一般而言,PLC的I/O点数要冗余：A.10%B.5%C.15%D.20%正确答案:A38.FX2N系列PLC普通输入点,输入响应时间大约是多少ms?A.100msB.10msC.15msD.30ms正确答案:B39.FX2N系列PLC基本单元最多可以有多少个I/O点？A.30B.40C.128D.256正确答案:B40.CPM2A系列PLC最多能扩展多少个I/O点？A.30B.60C.120D.1000正确答案:C41.CP1H系列PLC基本单元的I/O点数是多少？A.12/8B.20/10C.24/16正确答案:C42.CP1H系列PLC最多能扩展到多少个I/O点？A.120B.240C.320D.1000正确答案:C43.一般而言,FX2N系列PLC的AC输入电源电压范围是多少？A.DC24VB.86_264VACC.220_380VAXD.24VAC_220AC正确答案:B44.FX2N系列PLC的晶体管输出点接电阻性负载,其最大负载电流为多少？A.1AB.200mAC.500mAD.2A正确答案:C45.FX2N系列PLC的继电器输出点接电阻性负载其最大负载电流是多少？A.1AB.200mAC.500mAD.2A正确答案:D46.FX2N系列PLC的模拟设定电位器械精度是：A.8位B.10位C.12位D.16位正确答案:A47.FX2N系列PLC中,晶体管输出类型的PLC主机,能输出脉冲频率最大是多少？A.2KB.20KC.200KD.500K正确答案:A48.FX2N系列PLC的单相最高计数频率是：A.2KB.5KC.10KD.20K正确答案:B49.CPM2A系列PLC最多可以扩展几个I/O单元：A.2B.3C.4D.5正确答案:B50.采用FX2N系列PLC作为CPU设计控制系统,这防止电击大中型电器噪声引起误运输,务必将接地端子接地,接电阻不大于：A.100欧B.200欧C.300欧D.400欧正确答案:A。

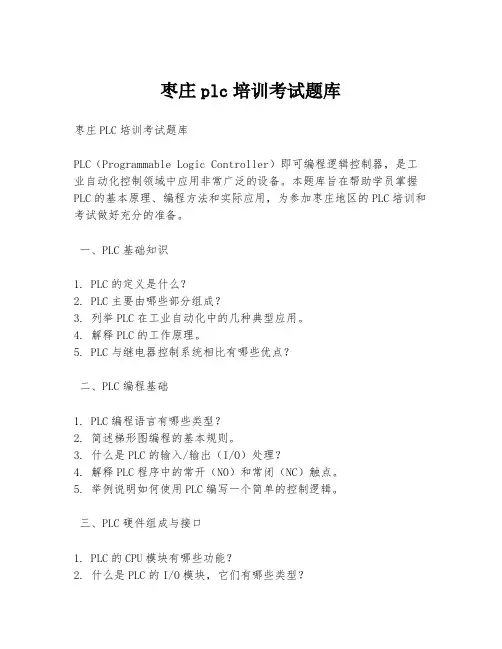

枣庄plc培训考试题库枣庄PLC培训考试题库PLC（Programmable Logic Controller）即可编程逻辑控制器，是工业自动化控制领域中应用非常广泛的设备。

本题库旨在帮助学员掌握PLC的基本原理、编程方法和实际应用，为参加枣庄地区的PLC培训和考试做好充分的准备。

一、PLC基础知识1. PLC的定义是什么？2. PLC主要由哪些部分组成？3. 列举PLC在工业自动化中的几种典型应用。

4. 解释PLC的工作原理。

5. PLC与继电器控制系统相比有哪些优点？二、PLC编程基础1. PLC编程语言有哪些类型？2. 简述梯形图编程的基本规则。

3. 什么是PLC的输入/输出（I/O）处理？4. 解释PLC程序中的常开（NO）和常闭（NC）触点。

5. 举例说明如何使用PLC编写一个简单的控制逻辑。

三、PLC硬件组成与接口1. PLC的CPU模块有哪些功能？2. 什么是PLC的I/O模块，它们有哪些类型？3. 解释PLC的电源模块及其作用。

4. PLC与外部设备如何进行通信？5. 简述PLC的扩展模块及其应用。

四、PLC程序设计1. PLC程序设计的基本步骤是什么？2. 什么是PLC的扫描周期，它对程序执行有什么影响？3. 举例说明如何使用PLC实现一个定时控制。

4. 解释PLC中的计数器和定时器的工作原理及其应用。

5. 简述PLC程序中的中断处理机制。

五、PLC系统调试与维护1. PLC系统调试的基本步骤有哪些？2. 如何使用PLC的诊断功能来检测和解决问题？3. PLC维护中常见的问题有哪些，应如何解决？4. 解释PLC的故障诊断和预防措施。

5. PLC系统升级和扩展的方法有哪些？六、PLC应用案例分析1. 描述一个典型的PLC在生产线上的应用案例。

2. 分析PLC在自动化仓库管理系统中的应用。

3. 讨论PLC在环境监控系统中的作用。

4. 举例说明PLC在交通信号控制系统中的应用。

5. 分析PLC在水处理系统中的控制策略。

plc技能试题及答案一、单选题（每题2分，共10分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的编程语言不包括以下哪种？A. 梯形图B. 功能块图C. 汇编语言D. 结构化文本答案：C3. 下列哪个不是PLC的主要组成部分？A. 中央处理单元B. 输入/输出模块C. 电源模块D. 人机界面答案：D4. PLC的扫描周期主要受哪个因素的影响？A. 程序复杂度B. 程序大小C. 程序运行时间D. 程序运行时间答案：A5. PLC的输入/输出接口通常采用哪种类型的信号？A. 模拟信号B. 数字信号C. 混合信号D. 光信号答案：B二、判断题（每题1分，共5分）1. PLC的程序存储在RAM中，断电后程序会丢失。

（）答案：错误2. PLC的输出可以直接驱动交流电动机。

（）答案：错误3. PLC的输入模块可以接收多种类型的信号，如开关量和模拟量。

（）答案：正确4. PLC的扫描周期越长，其响应速度越快。

（）答案：错误5. PLC的编程软件可以用于程序的编写、调试和监控。

（）答案：正确三、简答题（每题5分，共10分）1. 简述PLC的主要功能。

答案：PLC的主要功能包括逻辑控制、顺序控制、定时控制、计数控制、数据处理和通信等。

2. 描述PLC在工业自动化中的作用。

答案：PLC在工业自动化中的作用主要是实现设备的自动化控制，提高生产效率和可靠性，减少人工干预，同时通过程序的灵活编写，可以快速适应生产过程中的变化需求。

四、编程题（每题15分，共30分）1. 编写一个简单的PLC程序，实现以下逻辑：当启动按钮被按下时，启动电机；当停止按钮被按下时，停止电机。

答案：（此处省略具体的PLC编程代码）2. 设计一个PLC程序，用于控制一个简单的交通信号灯系统。

要求红灯亮5秒后变绿灯，绿灯亮5秒后变黄灯，黄灯亮2秒后变红灯。

答案：（此处省略具体的PLC编程代码）五、案例分析题（每题20分，共20分）某工厂生产线的PLC控制系统出现故障，导致生产线停止工作。

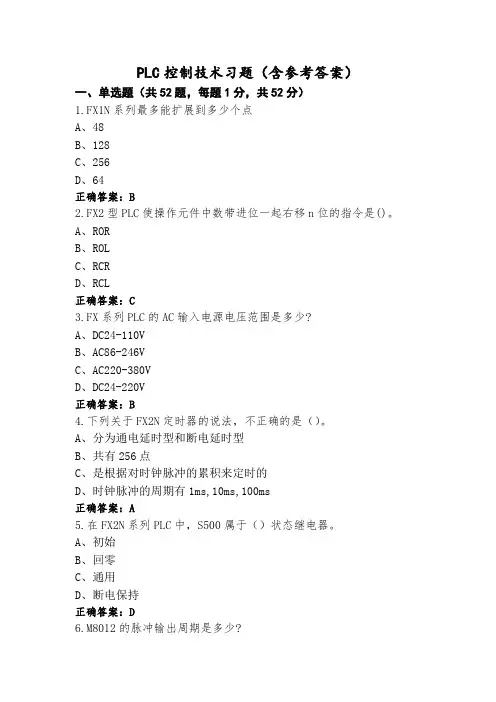

PLC控制技术习题（含参考答案）一、单选题（共52题，每题1分，共52分）1.FX1N系列最多能扩展到多少个点A、48B、128C、256D、64正确答案：B2.FX2型PLC使操作元件中数带进位一起右移n位的指令是()。

A、RORB、ROLC、RCRD、RCL正确答案：C3.FX系列PLC的AC输入电源电压范围是多少?A、DC24-110VB、AC86-246VC、AC220-380VD、DC24-220V正确答案：B4.下列关于FX2N定时器的说法，不正确的是（）。

A、分为通电延时型和断电延时型B、共有256点C、是根据对时钟脉冲的累积来定时的D、时钟脉冲的周期有1ms,10ms,100ms正确答案：A5.在FX2N系列PLC中，S500属于（）状态继电器。

A、初始B、回零C、通用D、断电保持正确答案：D6.M8012的脉冲输出周期是多少?B、10MSC、100MSD、1S正确答案：C7.十六进制的1F,转变为十进制是多少? （）A、15B、31C、30D、32正确答案：B8.FX1S系列最多可以有多少个点的PLC? （）。

A、30B、128C、256D、1000正确答案：A9.在扫描输入阶段，PLC将所有输入端的状态送到( )保存。

A、输出映象寄存器B、变量寄存器C、内部寄存器D、输入映象寄存器正确答案：D10.M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？（）A、10B、9C、11D、5正确答案：D11.FX系列PLC中,16位加法指令应用A、DADDB、ADDD、SUB正确答案：B12.栈存储器类指令用在某一个电路块与其他不同的电路块串联以便实现驱动不同的线圈的场合，即用于（）A、纵接输出B、并行输出C、双线圈输出D、多路输出正确答案：D13.世界上第二代PLC所在的年代是（），其特点主要为（）。

A、1973-1975，8位CPU、半导体存储器B、1969-1972，1位CPU、磁芯存储器C、1981-1983，16位CPU、磁芯存储器D、1972-1976，4位CPU、半导体存储器正确答案：A14.FX系列PLC中,32位加法指令应用（）A、DADDB、ADDC、SUBD、MUL正确答案：A15.FX2n系列可编程控制器是下列哪个公司研制开发的系列产品（）A、西门子B、欧姆龙C、三菱D、A.B正确答案：C16.M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？（）A、5B、2C、1正确答案：D17.FX2系列PLC的编程软器件中辅助继电器的作用相当于继电器控制系统中的()。

plc部分题⽬PLC⼀．简答题1、何为点动控制，何为长动控制，点动，长动在控制电路上的区别点动：按下按钮接触器线圈通电，电机运⾏，松开按钮，线圈失电。

长动：按下起动按钮后接触器线圈⼀直得电，按下停⽌按钮后接触器线圈才能失电；区别：⾃锁触点是否接⼊。

2、PLC执⾏程序是以循环扫描⽅式进⾏的，请问每⼀扫描过程分为哪⼏阶段？PLC的扫描分三个阶段，具体为输⼊采样阶段、程序执⾏阶段、输出刷新阶段。

3、为什么说接触器⾃所控制线路具有⽋压和失压保护功能当接触器的线圈电压等于或低于释放电压时，接触器的衔铁释放，触头复位，电压再升⾼，线圈不会⾃⾏得电，因此具有压电保护功能，同样如果电压降到0，接触器的线圈衔铁⼀定释放，触头复位，再来电，线圈不会⾃⾏得电，因此具有失压保护功能。

1、请画出继电特性曲线，并作简单说明特性曲线当输⼊信号⼩于继电器的动作信号时，继电器的输出为0，输出信号达到动作信号时，输出为1；输出信号减⼩到返回值，输出为0 。

2、PLC开关量输出模块有哪⼏种形式继电器输出型、晶体管输出型和可控硅输出型。

3、S7-200系列PLC内部常有的编程元件有哪⼏种？输⼊继电器(I)、输出继电器(Q)、通⽤辅助继电器(M)、特殊标志继电器(SM)、局部变量存储器(L)、变量存储器(V)、顺序控制继电器(S)、定时器(T)、计数器(C)、⾼速计数器(HC)和累加器(AC)。

1、顺序控制指令⼀个SCR段有哪三种？简述三种功能（1）驱动处理即在该段状态器有效时,要做什么⼯作;( 2)指定转移条件和⽬标即满⾜什么条件后状体转移到何处能（3）转移源⾃动复位功能状态发⽣转移后，置位下⼀个状态的同时，⾃动复位原状态2、中间继电器的作⽤是什么？中间继电器与接触器的区别中间继电器⽤于扩展触点数量，增加触点的数量。

⼯作原理相同，灭弧装置不同，当负载电流⼩于10A时，中间继电器可以代替接触器。

3、低压断路器有哪些脱⼝装置？试分别说明其功能低压脱扣器有热脱扣、电流脱扣、电压脱扣；热脱扣具有过载保护功能；电流脱扣具有短路保护功能；电压脱扣具有失压、⽋压功能。

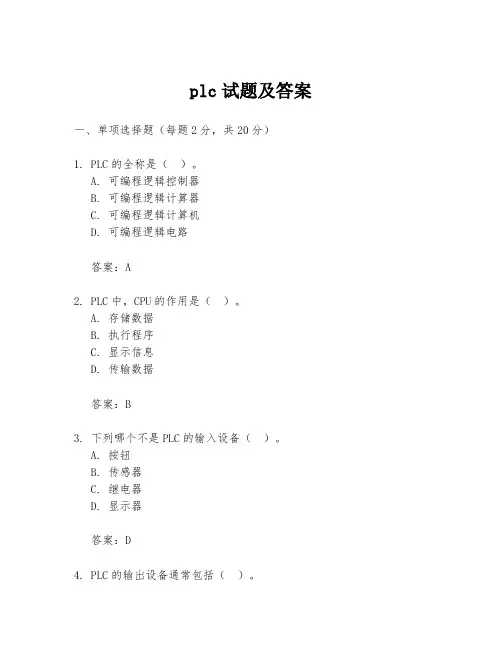

plc试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC中，CPU的作用是（）。

A. 存储数据B. 执行程序C. 显示信息D. 传输数据答案：B3. 下列哪个不是PLC的输入设备（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括（）。

A. 指示灯B. 显示器C. 继电器D. 所有以上答案：D5. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. 内存大小C. CPU速度D. 输入输出数量答案：A6. PLC的编程语言不包括（）。

A. 梯形图B. 布尔逻辑C. 汇编语言D. 结构化文本答案：C7. PLC的内部存储器中，RAM的作用是（）。

A. 存储程序B. 存储临时数据C. 存储系统参数D. 存储输入输出状态答案：B8. PLC的输入滤波器的作用是（）。

A. 保护CPUB. 过滤噪声C. 增加输入信号D. 减少输出信号答案：B9. PLC的输出模块通常采用（）形式。

A. 开关B. 继电器C. 晶体管D. 所有以上答案：D10. PLC的通信接口不包括（）。

A. RS-232B. RS-485C. USBD. 以太网答案：C二、多项选择题（每题3分，共15分）1. PLC的编程方法包括（）。

A. 梯形图B. 功能块图C. 指令列表D. 文本编程E. 汇编语言答案：A, B, C, D2. PLC的输入设备可以是（）。

A. 按钮B. 传感器C. 继电器D. 显示器E. 限位开关答案：A, B, E3. PLC的输出设备可以是（）。

A. 指示灯B. 显示器C. 继电器D. 电机E. 蜂鸣器答案：A, C, D, E4. PLC的内部存储器包括（）。

A. ROMB. RAMC. EPROMD. EEPROME. SRAM答案：A, B, D5. PLC的通信协议包括（）。

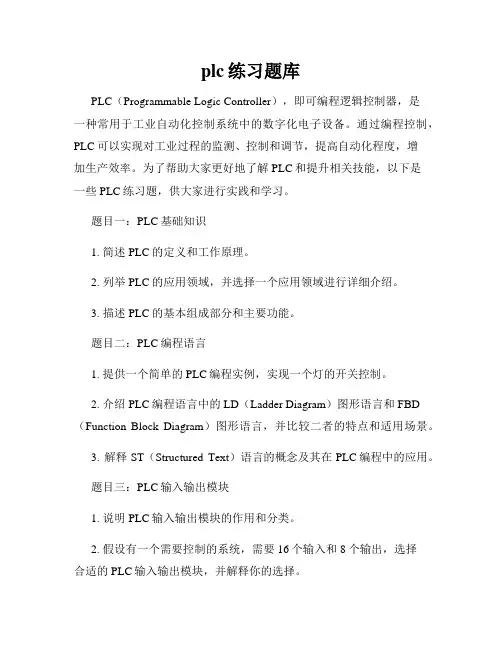

plc练习题库PLC（Programmable Logic Controller），即可编程逻辑控制器，是一种常用于工业自动化控制系统中的数字化电子设备。

通过编程控制，PLC可以实现对工业过程的监测、控制和调节，提高自动化程度，增加生产效率。

为了帮助大家更好地了解PLC和提升相关技能，以下是一些PLC练习题，供大家进行实践和学习。

题目一：PLC基础知识1. 简述PLC的定义和工作原理。

2. 列举PLC的应用领域，并选择一个应用领域进行详细介绍。

3. 描述PLC的基本组成部分和主要功能。

题目二：PLC编程语言1. 提供一个简单的PLC编程实例，实现一个灯的开关控制。

2. 介绍PLC编程语言中的LD（Ladder Diagram）图形语言和FBD （Function Block Diagram）图形语言，并比较二者的特点和适用场景。

3. 解释ST（Structured Text）语言的概念及其在PLC编程中的应用。

题目三：PLC输入输出模块1. 说明PLC输入输出模块的作用和分类。

2. 假设有一个需要控制的系统，需要16个输入和8个输出，选择合适的PLC输入输出模块，并解释你的选择。

3. 分析并解释PLC输入输出模块中常见的数字量和模拟量输入输出的特点和区别。

题目四：PLC程序设计与调试1. 分析PLC程序设计的步骤和注意事项。

2. 提供一个具体的PLC程序设计案例，并解释每个步骤的实现过程。

3. 阐述PLC程序调试的方法和技巧，以及常见的故障排除手段。

题目五：PLC网络通信1. 解释PLC网络通信的作用和意义。

2. 比较以太网和Modbus通信协议在PLC网络通信中的应用优势。

3. 说明PLC网络通信中常见的通信故障和解决方法。

题目六：PLC安全性与可靠性1. 讨论PLC系统中安全性的重要性，并提供几种提高PLC系统安全性的措施。

2. 解释PLC系统中的备份（Redundancy）技术及其应用。

3. 分析PLC系统中的故障检测、故障恢复和故障预防方法。

plc初级试题及答案PLC初级试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑计算器D. 可编程逻辑控制板答案：A2. PLC的编程语言不包括以下哪一项？A. 梯形图B. 语句列表C. 功能块图D. 汇编语言答案：D3. PLC的输入/输出模块通常不包括以下哪种接口？A. 继电器B. 晶体管C. 模拟量D. 串口答案：D4. 以下哪个不是PLC的组成部分？A. CPUB. 存储器C. 显示器D. 电源答案：C5. PLC的扫描周期主要受哪些因素影响？A. 程序复杂度B. CPU处理速度C. I/O点数D. 所有以上答案：D6. PLC的输出模块中，晶体管输出主要用于：A. 直流负载B. 交流负载C. 脉冲负载D. 所有以上答案：A7. PLC的输入模块中，光电耦合器的作用是：A. 隔离B. 放大C. 滤波D. 转换答案：A8. PLC的编程软件通常不包括以下哪种功能？A. 程序编辑B. 程序下载C. 程序运行D. 数据库管理答案：D9. PLC的模拟量输入模块主要用于：A. 读取数字信号B. 读取模拟信号C. 输出数字信号D. 输出模拟信号答案：B10. PLC的通信协议中，MODBUS通常用于：A. 以太网通信B. 串行通信C. 无线通信D. 光纤通信答案：B二、填空题（每题2分，共20分）1. PLC的CPU在执行程序时，首先执行的是_______程序。

答案：启动2. PLC的输入/输出地址通常由_______和_______组成。

答案：模块号，点号3. PLC的程序存储器中，_______用于存储用户程序。

答案：用户程序存储区4. PLC的输出模块中，继电器输出通常用于_______负载。

答案：交流5. PLC的模拟量输入模块通常用于处理_______信号。

答案：连续变化6. PLC的通信协议中，PROFIBUS主要用于_______通信。

plc基础知识试题（附答案）一、单项选择（20分）1、PLC是在什么控制系统基础上发展起来的A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A2、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案：A3、二进制数1011101等于十进制数的（）A、92B、93C、94D、954、工业中控制电压一般是直流还是交流A、交流B，直流C、混合式D、交变电压正确答案：B5、FX2N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：C6、一般公认的PLC发明时间为A、1945B、1968C、1969D、1970正确答案：C7、三菱PLC中,16位的内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、100000正确答案：B8、定时器得电后，它的常开触点如何动作？A、常开触点闭合B、常开触点断开C、在程序中设定D、不动作正确答案：A9、FX系列PLC中,位右移指令应用A、DADDB、DDIVC、SFTRD、SFTL正确答案：C10、FX系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D11、FX系列PLC中RST,表示什么指令A、下降沿B、上升沿C、复位D、输出有效正确答案：C12、FX系列PLC中OUT,表示什么指令A、下降沿B、输出C、输入有效D、输出有效正确答案：B13、热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压正确答案：B正确答案：B14、STL步进是顺控图中, S0—S9的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：A15、FX系列PLC中,16位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：B16、FX系列PLC中,16位减法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：C17、定时器T0 ,它的参数是是T0k20，定时的时间是多少？A、20sB、2sC、200sD、根据选择的定时器的类型而定18、定时器T0 ,它的参数是是T0k20，定时的时间是多少？A、20sB、2sC、200sD、根据选择的定时器的类型而定19、定时器T0，定时时间是10s，那么参数是多少？A、10B、20C、200D、根据选择的定时器的类型而定20、M8002有什么功能A、置位功能B、复位功能C、常数D、初始化功能正确答案：D二（一）．控制要求1.隔灯闪烁：L1亮1秒后灭，接着L2亮1秒后灭，接着L3亮1秒后灭，接着L4亮1秒后灭，接着L5、L9亮1秒后灭，接着L6、L10亮1秒后灭，接着L7、L11亮1秒后灭，接着L8、L12亮1秒后灭，L1亮1秒后灭。

p l c练习题目(总47页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--课题一花式喷水池的PLC 控制一、概述在许多休闲广场、景区或游乐场里，经常看到喷水池按一定的规律喷水或变化式样，若在夜晚配上各种彩色的灯光显示，更加迷人。

如图所示为一花式喷水池，采用PlC 控制是比较方便的，在花式喷水时序确定的前提下，可以通过改变时序或者改变控制卉关，就可改变控制方式，达到显现各种复合状态的要求。

在图中，4 为中间喷水管，3 为内环状喷水管，2 为一次外环形状喷水管，1 为外环形状喷水管。

二、设计任务和要求某一喷水池的控制器需满足下列要求：1．控制器电源开关接通后，按下启动按钮，喷水装置即开始工作。

按下停止按钮，则停止喷水。

工作方式由选择开关和单步／连续开关来决定。

2．“单步／连续”开关在单步位置时，喷水池只运行一次循环；在连续位置时，喷水池运行一直继续下去。

3．方式选择开关用来选择喷水池的喷水花样，1-4 号喷水管的工作方式选择如下：①选择开关在位置“1’时。

按下启动按钮后，4 号喷水，延时2s 后，3 号也喷水，延时2e 后，2 号接着喷水，再延时2。

，1 号喷水，这样，一起喷水15 s 后停下。

若在连续状态时，将继续循环下去。

②选择开关在位置“2”时。

按下启动按钮后，1 号喷水，延时2s 后，2 号喷水，延时2s 后，3 号接着喷水，再延时2s，4 号喷水，这样，一起喷水30s 后再停下。

若在连续状态时，将继续循环下去。

③选择开关在位置“3”时。

按下启动按钮后，1、3 号同时喷水，延时3 s 后，2、4 号喷水，1、3 号停止喷水；交替运行5 次后，1-4 号全喷水，30 s 后停止。

若在连续状态时，将继续循环下去。

④选择开关在位置“4”时。

按下启动按钮后，喷水池1-4 号水管的工作顺序为：1—2—3—4 接顺序延时2s 喷水，然后一起喷水30s，1、2、3 和·4 号分别延时2 e 停水，再延时1 s，由4—3—2—1反向顺序按2s 顺序喷水，一起喷水30e 后停止。

plc培训试题及答案一、单项选择题（每题2分，共10分）1. PLC的全称是：A. Power Line CommunicationB. Programmable Logic ControllerC. Personal Learning CenterD. Public License Control答案：B2. PLC的编程语言不包括以下哪一项？A. 梯形图B. 语句列表C. 流程图D. 汇编语言答案：D3. PLC的扫描周期主要受以下哪个因素的影响？A. 程序复杂度B. CPU速度C. 输入/输出数量D. 所有选项答案：D4. PLC的输出接口类型不包括：A. 继电器输出B. 晶体管输出C. 可控硅输出D. 光纤输出答案：D5. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 显示器D. 继电器答案：C二、多项选择题（每题3分，共15分）1. PLC的典型应用领域包括：A. 自动化生产线B. 交通信号控制C. 家庭娱乐系统D. 电力系统监控答案：A、B、D2. PLC的编程元件包括：A. 辅助继电器B. 计时器C. 计数器D. 模拟量输入答案：A、B、C3. PLC的输入设备可以是：A. 按钮B. 接近开关C. 温度传感器D. 声音传感器答案：A、B、C4. PLC的输出设备可以是：A. 继电器B. 指示灯C. 电机D. 变频器答案：A、B、C、D5. PLC的通信协议可以是：A. ModbusB. ProfibusC. Ethernet/IPD. CANopen答案：A、B、C、D三、判断题（每题1分，共10分）1. PLC的CPU是其核心部件，负责执行程序和处理数据。

（对）2. PLC的输入/输出模块是固定的，不能更换。

（错）3. PLC的程序可以在断电后自动丢失。

（错）4. PLC的扫描周期是固定的，不能调整。

（错）5. PLC的编程软件通常与硬件无关，可以在任何计算机上运行。

1一、选择题21.PLC配有的存储器中内容只能读出，不能写入的存储器是（）。

3A RAMB ROMC EPROMD EEPROM 答案：B42.PLC的I/O点数是指PLC上输入、输出点数（）。

A 之和 B5之差 C 之积 D 无关答案：A63.PLC的运算和控制中心是( )。

A 存储器 B I/O系统 C7微处理器 D 寄存器答案：C84. ( )是由PLC生产厂家编写的，固化到ROM中。

A 系统程序9B 用户程序C 工作程序D 用户数据答案：A105.PLC输入和输出继电器的编号通常都是( )。

A 二进制 B八进制 C 十进制 D 十六进制答案：B11126.（）年，美国首先研制成功第一台可编程控制器。

A 196913B 1973C 1979D 1989 答案：A7.I/O模块是（）的简称。

A 输入模块 B 输出模块 C 输1415入模块与输出模块 D 设备端口模块答案：C168.PLC的L+及M端口间电压一般是（）伏。

A DC24V B DC36V17C AC110VD AC220V 答案：A 2189.一般而言，PLC的AC输入电源电压范围是（）。

A 24VAC B1985-264VAC C 220－380VAC D 24VAC－220VAC 答案：B2010.小型PLC一般不支持哪种编程语言（）。

A梯形图 B C语言21C 顺序功能图(SFC)D 指令表答案：B2211.第一台PLC是由以下（）公司研制成功的。

A GE公司 B DEC公23司 C ABB公司 D SIMENS公司答案：B2412.PLC输出线圈的常开、常闭触点的使用数量是（）。

A 50个 B 25100个 C 1000个 D无数个答案：D2613.PLC 的输入模块一般使用( )来隔离内部电路和外部电路。

A光电耦27合器 B继电器 C传感器 D电磁耦合答案：A2814.PLC的工作方式是（）。

A等待工作方式 B中断工作方式 C 29扫描工作方式 D循环扫描工作方式答案：D15.下列不属于PLC硬件系统组成的是（）。

最新plc基础知识试题及答案最新plc基础知识试题及答案1、与电源左母线相连，表示一个逻辑行或程序段的开始，必须用(A)指令。

A、装载B、输出C、串联触点D、并联触点2、“=bit”指令中的bit，不可以是(C)继电器。

A、辅助B、输出C、输入D、变量寄存器3、常开(动合)触点与母线连接的指令是(A)。

A、LDB、LDIC、=D、ANI4、线圈输出的指令是(C)。

A、LDB、LDIC、=D、ANI5、与常开(动合)触点串联的指令是( A )。

A、AB、ANC、LDID、O6、与常闭(动断)触点并联的指令是(C)。

A、AB、ANC、OND、O7、若开关K1接I0.0，K2接I0.1，灯L接Q0.0。

则实现K1通或K2断时，灯L亮，K1断且K2通时，灯L灭的梯形图是(A)。

A、 B、 C、 D、8、若S7-200 PLC的I0.0接开关K，Q0.0接灯L，则梯形图实现的功能是(B)。

A、K通则灯亮B、K通则灯灭，K断则灯亮C、K断则灯灭D、都不对9、(C)是置位指令的语句表符号。

A、AB、RC、SD、O10、(B)是复位指令的语句表符号。

A、AB、RC、SD、O11、“S Q0.0，3”实现的功能是(B)。

A、将Q0.0置3B、将Q0.0、Q0.1、Q0.2置1C、将Q0.3置1D、将Q0.0、Q0.3置112、“R Q0.1，2”实现的功能是(D)。

A、将Q0.0、Q0.1复位B、将Q0.0、Q0.1置1C、将Q0.1置2D、将Q0.1、Q0.2复位13、置位指令可将除(A)之外的线圈置位。

A、IB、QC、MD、C14、(D)是前沿触发指令的语句表符号。

A、PB、NC、EDD、EU15、(C)是后沿触发指令的语句表符号。

A、PB、NC、EDD、EU16、若使Q0.0在输入脉冲的上升沿到来时只接通一个扫描周期，然后复位。

可在Q0.0前加(D)。

A、NOTB、NC、EDD、EU17、(A)是逻辑结果取反指令的语句表符号。
