第七章.框架梁柱截面设计及构造措施

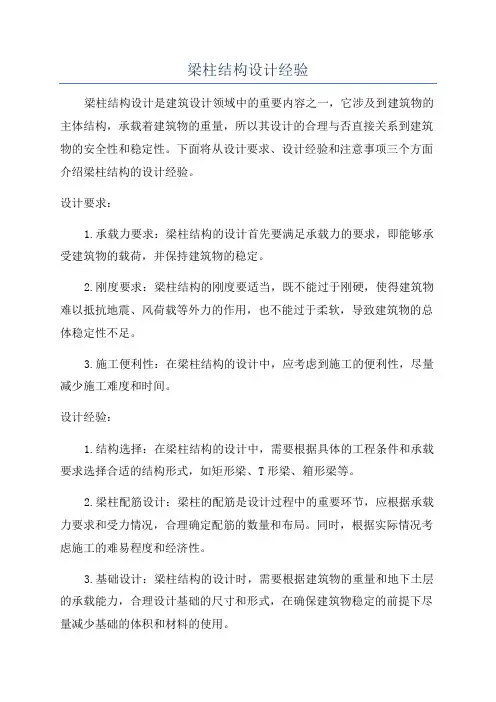

梁柱结构设计经验梁柱结构设计是建筑设计领域中的重要内容之一，它涉及到建筑物的主体结构，承载着建筑物的重量，所以其设计的合理与否直接关系到建筑物的安全性和稳定性。

下面将从设计要求、设计经验和注意事项三个方面介绍梁柱结构的设计经验。

设计要求：1.承载力要求：梁柱结构的设计首先要满足承载力的要求，即能够承受建筑物的载荷，并保持建筑物的稳定。

2.刚度要求：梁柱结构的刚度要适当，既不能过于刚硬，使得建筑物难以抵抗地震、风荷载等外力的作用，也不能过于柔软，导致建筑物的总体稳定性不足。

3.施工便利性：在梁柱结构的设计中，应考虑到施工的便利性，尽量减少施工难度和时间。

设计经验：1.结构选择：在梁柱结构的设计中，需要根据具体的工程条件和承载要求选择合适的结构形式，如矩形梁、T形梁、箱形梁等。

2.梁柱配筋设计：梁柱的配筋是设计过程中的重要环节，应根据承载力要求和受力情况，合理确定配筋的数量和布局。

同时，根据实际情况考虑施工的难易程度和经济性。

3.基础设计：梁柱结构的设计时，需要根据建筑物的重量和地下土层的承载能力，合理设计基础的尺寸和形式，在确保建筑物稳定的前提下尽量减少基础的体积和材料的使用。

4.考虑地震和风荷载：在梁柱结构的设计中，需要考虑地震和风荷载的作用，采取合理的抗震和抗风措施，例如设置剪力墙、加强连接部位等。

注意事项：1.结构的合理性：梁柱结构的设计应尽量保持结构的合理性，避免出现无理的节点设置、过度局部强化等问题。

2.材料的选择：梁柱结构的材料应选择合适的强度、韧性和耐久性，并进行必要的防腐措施，以保证整体结构的使用寿命和安全性。

3.施工质量控制：在梁柱结构的施工过程中，应重视施工质量的控制，确保材料的正确使用和结构的准确构建，避免施工质量不达标而导致的结构安全问题。

4.定期检查维护：梁柱结构的设计完成后，应定期进行结构的检查和维护，及时发现问题并采取相应的措施，以确保结构的完整性和稳定性。

综上所述，梁柱结构设计经验需要兼顾承载力、刚度、施工便利性等要求，注重结构选择、梁柱配筋设计、基础设计和抗震抗风等措施的合理性，并注意材料选择、施工质量控制和定期检查维护等注意事项。

商场装修工程柱增大截面施工方案柱子增大截面的施工方案需要经过设计师和结构工程师的专业评估和论证。

下面将介绍一种常见的商场装修工程柱增大截面的施工方案：1.柱子原始截面评估和计算：首先，需要对柱子的原始截面进行评估和计算，确定其承重能力和稳定性是否满足设计要求。

这包括柱子的尺寸、材料、承重能力等参数的测量和计算。

2.增大截面的设计：基于原始截面的评估结果，结构工程师会对柱子的增大截面进行设计。

这涉及到选择合适的增大截面形状、尺寸和材料等。

一般情况下，增大截面的形状可以选择为矩形、正方形、圆形等，并根据具体情况进行尺寸的确定。

3.柱身增大截面施工：柱子的增大截面主要通过两种方式来实现：一种是在原有柱子外面包裹增加截面的材料；另一种是对原有柱子进行加固处理。

对于第一种方式，在柱子的外面包裹增加截面的材料时，可以使用钢板、混凝土或者其他合适的材料。

首先需要将原有柱子表面清理干净，然后根据设计要求，将增加截面的材料固定在原有柱子的周围。

固定方式可以使用螺栓、焊接等。

最后，将增加截面的材料与原有柱子进行连接和加固。

对于第二种方式，在对原有柱子进行加固处理时，可以使用钢筋混凝土进行加固。

首先，需要在原始柱子的表面钻孔，然后将钢筋穿过钻孔固定在柱子上，并进行钢筋的绑扎。

接下来，使用模板进行柱子增大截面的施工，将钢筋混凝土浇筑到模板中，使其与原有柱子连接成整体。

4.各项工序验收和测试：在施工完成后，需要进行各项工序的验收和测试。

这包括对增加截面的材料进行质量检测，测试柱子的承重能力和稳定性等。

只有通过验收和测试，才能确保柱子的增大截面施工符合设计要求和建筑安全要求。

5.相关文件整理和归档：最后，对柱子的增大截面施工过程中的相关文件进行整理和归档。

这包括设计图纸、施工记录、验收报告等。

这些文件对于今后的维护和管理非常重要。

综上所述，商场装修工程柱增大截面的施工方案需要经过专业的设计和论证，包括柱子原始截面评估和计算、增大截面的设计、施工过程的验收和测试等。

钢框架梁柱连接节点构造，图文并茂- 结构理论1. 梁与柱的连接1.1 梁与柱刚性连接的构造，形式有三种。

（1）梁翼缘、腹板与柱均为全熔透焊接，即全焊接节点；（2）梁翼缘与柱全熔透焊接，梁腹板与柱螺栓连接，即栓焊混合节点；（3）梁翼缘、腹板与柱均为螺栓连接，即全栓接节点；上图为三种梁柱刚性连接节点1.2 梁与柱刚性连接的构造（1）工字形梁与工字形柱或箱形柱刚性连接的细部构造:上图为梁与柱刚性连接细部构造（2）工字形柱和箱形柱通过带悬臂梁段与框架梁连接时，构造措施有两种：a、悬臂梁与梁栓焊混合节点；b、悬臂梁与梁全栓接节点。

上图为柱带悬臂梁段与梁连接梁与柱刚性连接时，按抗震设防的结构，柱在梁翼缘上下各500mm的节点范Χ内，柱翼缘与柱腹板间或箱形柱壁板间的组合焊缝，应采用全熔透坡口焊缝。

1.3 改进梁与柱刚性连接抗震性能的构造措施对于有抗震性能要求的梁柱刚性连接，在遭遇罕见强烈地震时，应在构造上保证钢梁破坏先于节点破坏，保证梁柱节点的安全，即“强柱弱梁、强节点弱构件”的设计原则。

（1）骨形连接骨形连接是通过削弱钢梁来保护梁柱节点。

这种骨形连接在日本比较流行。

上图为骨形连接（2）楔形盖板连接在不降低梁的强度和刚度的前提下，通过梁端翼缘加焊楔形盖板，增强梁柱节点上图为几种常见的梁端翼缘加焊楔形盖板做法（３）外连式加劲板连接对于箱型或圆形截面柱与梁刚性连接，除了采用骨形连接、楔形盖板之外，还可采用外连式加劲板连接，节点强度明显大于钢梁强度。

1.4 工字形截面柱在弱轴与主梁刚性连接当工字形截面柱在弱轴方向与主梁刚性连接时，应在主梁翼缘对应λ置设置柱水平加劲肋，在梁高范Χ内设置柱的竖向连接板，其厚度应分别与梁翼缘和腹板厚度相同。

柱水平加劲肋与柱翼缘和腹板均为全熔透坡口焊缝，竖向连接板与柱腹板连接为角焊缝。

主梁与柱的现场连接如图所示。

上图为工字形柱弱轴与主梁刚性连接1.5 梁柱节点域的加强工字形由上下水平加劲肋和柱翼缘所包Χ的柱腹板简称为节点域。

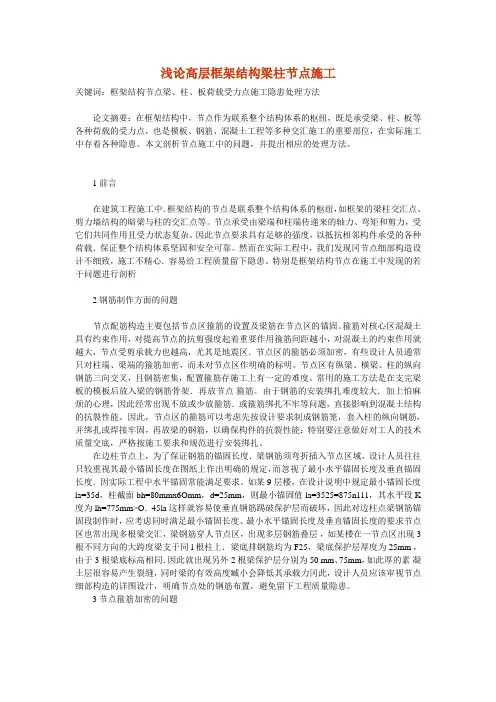

浅论高层框架结构梁柱节点施工关键词：框架结构节点梁、柱、板荷载受力点施工隐患处理方法论文摘要：在框架结构中，节点作为联系整个结构体系的枢纽，既是承受梁、柱、板等各种荷载的受力点，也是模板、钢筋、混凝土工程等多种交汇施工的重要部位，在实际施工中存着各种隐患。

本文剖析节点施工中的问题，并提出相应的处理方法。

1 前言在建筑工程施工中．框架结构的节点是联系整个结构体系的枢纽，如框架的梁柱交汇点、剪力墙结构的暗梁与柱的交汇点等。

节点承受由梁端和柱端传递来的轴力、弯矩和剪力，受它们共同作用且受力状态复杂。

因此节点要求具有足够的强度，以抵抗相邻构件承受的各种荷载．保证整个结构体系坚固和安全可靠。

然而在实际工程中，我们发现冈节点细部构造设计不细致，施工不精心．容易给工程质量留下隐患。

特别是框架结构节点在施工中发现的若干问题进行剖析2 钢筋制作方面的问题节点配筋构造主要包括节点区箍筋的设置及梁筋在节点区的锚固。

箍筋对核心区混凝土具有约束作用，对提高节点的抗剪强度起着重要作用箍筋间距越小，对混凝土的约束作用就越大，节点受剪承载力也越高，尤其是地震区．节点区的箍筋必须加密，有些设计人员通常只对柱端、梁端的箍筋加密，而未对节点区作明确的标明。

节点区有纵梁、横梁、柱的纵向钢筋三向交叉，且钢筋密集，配置箍筋存施工上有一定的难度。

常用的施工方法是在支完梁板的模板后放入梁的钢筋骨架．再放节点箍筋。

由于钢筋的安装绑扎难度较大．加上怕麻烦的心理，因此经常出现不放或少放箍筋．或箍筋绑扎不牢等问题，直接影响到混凝土结构的抗裂性能。

因此，节点区的箍筋可以考虑先按设计要求制成钢筋笼，套入柱的纵向钢筋，并绑扎或焊接牢固，再放梁的钢筋，以确保构件的抗裂性能：特别要注意做好对工人的技术质量交底，严格按施工要求和规范进行安装绑扎。

在边柱节点上，为了保证钢筋的锚固长度．梁钢筋须弯折插入节点区域，设计人员往往只较重视其最小锚固长度在图纸上作出明确的规定，而忽视了最小水平锚固长度及垂直锚固长度．因实际工程中水平锚固常能满足要求。

框架式梁柱节点连接技术装配式建筑节点连接按构件种类可分为梁柱框架节点连接与墙板连接，就目前发展现状来看，这两种节点连接的主要连接方式为干连接与湿连接两种。

湿连接即湿作业施工连接方式，亦称现浇连接，这种连接方式的主要步骤为：第一步，在工厂完成预制构件的制作工作，第二步，将预制构件运至施工现场进行一系列的吊装，第三步，在节点浇筑混凝土或水泥砂浆进行锚固，达到一种“后浇整体式结构”。

干连接即干作业施工连接方式，其主要步骤为：第一步，在工厂完成预制构件的制作工作，并在连接构件中植入钢板等部件，第二步，通过螺栓连接或者焊接连接达到构件连接目的。

框架节点的处理异常重要，安全良好的建筑要保证“强柱弱梁”“强剪弱弯”“强节点，弱杆件”，具有良好的整体性及耗能能力，抗震性能良好。

“强节点，弱杆件”即着重强调节点连接的重要性，使塑性铰出现在梁端，这亦要求建筑节点处的承载能力要强于杆件的承载力，进而提高建筑结构变形能力，增强抗震性能。

否则，整个建筑物在一系列作用下会发生节点失稳破坏，节点失稳破坏无异于框架的整体失效。

就目前发展而言，装配式建筑梁柱框架节点的连接方法多样，干连接的方法主要有机械套筒连接、牛腿连接、焊接连接、螺栓连接、榫式连接等；湿连接的方法主要有浆锚连接、普通现浇连接、普通后浇整体式连接、灌浆拼装连接、预应力技术的整浇连接等。

框架式梁柱节点连接的主要操作形式可以分为一维构件组合模式、二维构件组合模式和三维构件组合模式。

1.一维构件组合模式把梁、柱按楼层分段制作，通过合理的连接方法连接成一个整体，如同搭积木。

预制构件端部伸出的预留钢筋采用焊接或用钢套筒连接，然后现场浇筑混凝土。

这种方式的优点是构件生产、运输、吊装及施工方便，可做到等同现浇结构，结构性强，但节点处受力较大，对施工技术的要求高，连接难度大。

2.二维构件组合模式把柱梁制作成一个整体，呈平面T形或十字形，竖向主要通过柱与柱之间的连接实现，水平向主要通过梁与梁之间的连接实现，其整体性较前一种组合方式强，但生产运输不方便。

砼框架结构设计手算步骤一．确定结构方案和结构布置1．结构选型是否选用框架结构应先进行比较。

依据何广乾的模糊评判法，砼结构8~18层首选框剪结构，住宅、旅馆则首选剪力墙。

对于不须要电梯的多层接受框架较多。

2．平面布置留意L,l,l’,B的关系。

3．竖向布置留意高宽比、最大高度（分A、B两大类，B类计算和构造有更严格的要求），力求规则，侧向刚度沿竖向匀整变更。

4．三缝的设置按规范要求设置，尽量做到免缝或三缝合一。

5．基础选型对于高层不宜选用独立基础。

但依据国勤兄的阅历，对于小高层当地基承载力标准值300kpa以上时可以考虑用独基。

6．楼屋盖选型高层最好选用现浇楼盖1）梁板式最多的一种形式。

有时门厅，会议厅可布置成井式楼盖，其平面长宽比不宜大于1.5，井式梁间距为2.5~3.3m，且周边梁的刚度强度应加强。

接受扁梁高度宜为1/15~1/18跨度，宽度不超过柱宽50，最好不超过柱宽。

2）密肋梁方形柱网或接近方形，跨度大且梁高受限时常接受。

肋梁间距1~1.5m，肋高为跨度的1/30~1/20，肋宽150~200mm。

3）无梁楼盖地震区不宜单独运用，如运用应留意牢靠的抗震措施，如增加剪力墙或支撑。

4）无粘结预应力现浇楼板一般跨度大于6m，板厚减薄降低层高，在高层中应用有确定技术经济优势。

在地震区应留意防止钢筋端头锚固失效。

5）其他二．初步确定梁柱截面尺寸及材料强度等级1．柱截面初定分抗震和非抗震两种状况。

对于非抗震，依据轴心受压初定截面。

对于抗震，Ac=N/(a*fc) N=B*F*Ge*n B=1.3（边柱），1.2（等跨中柱），1.25（不等跨中柱）Ge=12~15kN/m2 a为轴压比fc为砼抗压强度设计值F为每层从属面积n为层数。

框架柱上下截面高度不同时，每次缩小100~150为宜。

为便利尺寸标注修改，边柱一般以墙中心线为轴线收缩，中柱两边收缩。

柱截面和标号的变更宜错开。

2．梁截面初定梁高为跨度的1/8~1/14，梁宽通常为1/2~1/3梁高。

框架（框-剪）结构我国《高层建筑混凝土结构技术规程》(JGJ 3—2002)将l0层及10层以上或房屋高度大于28m的建筑物定义为高层建筑，2～9层且高度不大于28m为多层建筑。

目前，多层与高层建筑最常用的结构体系有框架体系、剪力墙体系、框架-剪力墙体系和筒体体系等。

(一)框架结构的组成与特点框架结构．主要由楼板、梁、柱及基础等承重构件组成。

由框架梁、柱与基础形成平面框架，作为主要的承重结构。

各平面框架再由连系梁联系起来，形成一个空间结构体系．框架结构具有建筑平面布置灵活，能获得较大空间，承受竖向荷载作用合理、结构自重较轻的特点。

但由于框架其侧向刚度小、水平位移较大，因此使用高度受到限制。

在高度不大的多高层建筑中，框架结构是一种较好的结构体系。

从受力合理和控制造价的角度，现浇钢筋混凝土框架高度一般不超过45m；广泛应用于办公、住宅、商店、医院、旅馆、学校及多层工业厂房。

(二)框架结构材料强度等级(1)混凝土强度等级非抗震设计时，现浇框架的混凝土强度等级不应低于C20。

抗震设计时，当按一级抗震设计时，现浇框架的混凝土强度等级不宜低于C30，当按二至四级抗震等级设计时，不成低于C20。

为减小柱子的轴压比和截面，提高承载能力，宜在荷载较大的柱子中采用较高强度的混凝土。

(2)钢筋级别一般情况下，框架梁、柱内纵筋采用HRB 335级、HRB 400级或RRB 400级，箍筋采用HPB 235级HRB 335级。

(3)梁柱节点混凝土梁的混凝土强度等级宜与柱相同或不低于柱混凝土强度等级5MPa以上。

二、钢筋混凝土框架结构的构造要求节点设计是框架结构设计中极其重要的内容。

通过构造措施来保证。

(一)一般构造(1)框架梁在非抗震设防区，框架节点的承载力是经济合理且便于施工的原则。

框架梁除应满足一般梁的有关构造规定外，在跨中上部至少应配置2根12的钢筋与横梁支座的负弯矩钢筋搭接，搭接长度不应小于1．2z。

(z。

为纵向受拉钢筋的最小锚固长度)。

目录第一章编制依据 (2)一、工程施工依据 (3)二、工程应用的主要规范、规程 (3)三、有关安全施工标准及规范 (4)四、编制范围 (4)第二章工程概况 (4)一、工程各参建单位 (4)二、工程设计概况 (4)三、型钢砼柱、梁设计概况 (5)四、型钢混凝土结构施工的重点及难点 (7)第三章型钢梁柱连接及构造做法 (7)一、钢骨柱及梁柱节点做法 (7)二、钢骨构主次梁连接做法 (9)三、栓钉布置 (10)四、钢骨架开孔 (10)五、钢构施工及其它做法 (10)第四章施工准备 (11)一、技术准备 (11)二、机械设备的选择及工具准备 (12)三、劳动力配备 (14)四、现场准备 (14)第五章钢构件加工制作方法及流程 (14)一、钢构件制作 (14)二、熔焊栓钉的焊接 (19)第六章型钢柱工艺流程及安装方法 (22)一、构件安装方案 (22)二、型钢柱安装及节点做法 (24)三、型钢梁安装方法 (26)四、混凝土梁与型钢柱的连接 (28)五、钢结构的焊接与检测 (28)六、高强螺栓施工 (33)第七章型钢混凝土结构钢筋施工 (38)一、型钢柱主筋穿插 (35)二、型钢柱箍筋绑扎 (35)三、型钢梁钢筋绑扎 (36)四、型钢混凝土结构模板施工 (37)第八章型钢混凝土结构混凝土施工 (38)第九章质量保证措施 (38)一、质量保证体系文件 (38)二、技术保证 (38)三、各种原材质量控制要点 (39)三、钢骨加工控制要点 (40)四、钢骨现场安装控制要点 (40)五、钢筋绑扎、模板安装工程控制要点 (40)六、施工准备阶段质量控制 (41)第十章安全文明施工保证措施 (41)一、钢柱吊装过程中的防风安全措施 (41)二、临时用电和施工机具 (41)三、悬空作业 (41)四、攀登作业 (42)五、防止高空坠落和物体落伤人 (42)六、防火保证措施 (42)七、应急预案措施 (43)八、钢结构施工安全其它注意事项 (45)第十一章、型钢柱、梁平面位置附图 (45)附图一、型钢混凝土柱平面位置附图 (48)附图二、型钢混凝土梁平面位置附图 (49)第一章编制依据一、工程施工依据根据XXXX所下发的XXXXXXXXXXXXXX项目结构施工图中的型钢柱、梁节点图纸，及由钢构专业施工单位细化的型钢柱、梁深化图纸。

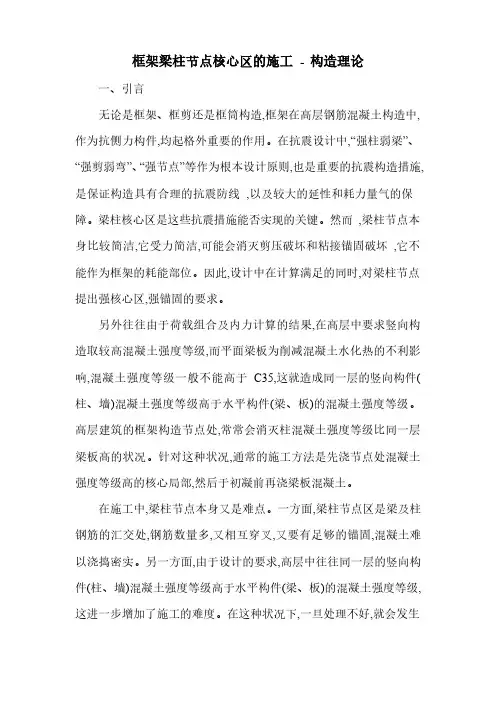

框架梁柱节点核心区的施工- 构造理论一、引言无论是框架、框剪还是框筒构造,框架在高层钢筋混凝土构造中, 作为抗侧力构件,均起格外重要的作用。

在抗震设计中,“强柱弱梁”、“强剪弱弯”、“强节点”等作为根本设计原则,也是重要的抗震构造措施, 是保证构造具有合理的抗震防线,以及较大的延性和耗力量气的保障。

梁柱核心区是这些抗震措施能否实现的关键。

然而,梁柱节点本身比较简洁,它受力简洁,可能会消灭剪压破坏和粘接锚固破坏,它不能作为框架的耗能部位。

因此,设计中在计算满足的同时,对梁柱节点提出强核心区,强锚固的要求。

另外往往由于荷载组合及内力计算的结果,在高层中要求竖向构造取较高混凝土强度等级,而平面梁板为削减混凝土水化热的不利影响,混凝土强度等级一般不能高于C35,这就造成同一层的竖向构件(柱、墙)混凝土强度等级高于水平构件(梁、板)的混凝土强度等级。

高层建筑的框架构造节点处,常常会消灭柱混凝土强度等级比同一层梁板高的状况。

针对这种状况,通常的施工方法是先浇节点处混凝土强度等级高的核心局部,然后于初凝前再浇梁板混凝土。

在施工中,梁柱节点本身又是难点。

一方面,梁柱节点区是梁及柱钢筋的汇交处,钢筋数量多,又相互穿叉,又要有足够的锚固,混凝土难以浇捣密实。

另一方面,由于设计的要求,高层中往往同一层的竖向构件(柱、墙)混凝土强度等级高于水平构件(梁、板)的混凝土强度等级, 这进一步增加了施工的难度。

在这种状况下,一旦处理不好,就会发生局部楼层在梁柱节点处凹凸强度等级混凝土交界面四周消灭微细裂缝,这明显是不期望发生的现象。

二、从施工方法上分析为什么会产生裂缝?是否对构造有不良影响?我们先从施工方法上分析。

建筑多数使用商品混凝土或现场搅拌站泵送浇捣的状况,当梁柱混凝土强度等级不同时,施工可承受分别浇捣的方法。

不管柱顶留或不留施工缝,均应先用塔吊吊斗或混凝土泵输送柱等级的混凝土就位, 分层振捣,在楼面梁板处留出45°斜面。

工艺流程穿主梁上层纵向筋→放主梁、次梁箍筋→穿主梁底层纵筋→绑扎主梁箍筋→穿次梁上层钢筋→次梁箍筋→穿次梁底层纵筋并与箍筋固定→绑扎次梁钢筋→设置钢筋保护层垫块→验收交接5.4.7.2 绑扎要点（1）箍筋间距分档：起步箍筋距节点边（注意非柱边）50mm开始设置，加密区间距100mm，非加密区间距200mm，主次梁交接处沿主梁附加箍筋间距50mm，按以上间距在已支好的梁底模板上画出箍筋分档线。

（2）在已支好的梁底模板上画出箍筋分档线，摆放主梁的上部纵向受力钢筋，并连接好主筋。

（3）穿纵筋：按设计根数摆放纵筋，穿筋时应根据方案或设计要求确定哪个方向的梁纵筋先穿，并从边支座向中间穿入，纵筋伸入支座的水平长度应满足锚固要求，负筋在支座两侧的长度一致，当纵筋连接完后，调整纵筋间距并与箍筋固定。

（4）纵筋接头位置：上层接头设置在跨中1/3范围内，下层接头设置在支座1/3范围内，同一连接区段内接头错开距离不小于35d。

（5）绑扎要求：1）梁筋穿入后先绑扎梁柱节点处柱箍筋，保证柱主筋与箍筋绑扎到位，然后绑扎主、次梁钢筋。

2）箍筋弯钩叠合处沿梁纵筋交错布置，弯钩角度135°。

3）箍筋与主筋相交点均要绑扎牢固，其中上部纵向钢筋与箍筋用套扣法绑扎，绑扎丝头朝向混凝土内部，箍筋边角用十字扣绑扎固定。

4）梁柱节点处钢筋较密，应合理安排工序，在梁纵筋锚入或穿过柱后再绑扎节点区的柱箍筋，最后再绑扎节点外的梁箍筋，如图5.4.6所示：5）梁筋绑扎完后，拆除临时支撑架，将梁落入梁底板上，将梁位置调正，垫好垫块，底部垫块间距600mm，侧面垫块间距800mm，梅花型布置。

6）当梁内纵向钢筋为两排或两排以上时,在两排钢筋之间设置垫筋,垫筋为28@1000，第一道垫筋距支座50cm。

钢结构梁柱刚性连接构造形式有哪些？钢构服务平台1.梁与柱的刚性连接(1)梁与柱刚性连接的构造形式有三种，如图所示：(2)梁与柱的连接节点计算时，主要验算以下内容：①梁与柱连接的承载力②柱腹板的局部抗压承载力和柱翼缘板的刚度③梁柱节点域的抗剪承载力(3)梁与柱刚性连接的构造①框架梁与工字形截面柱和箱形截面柱刚性连接的构造:框架梁与柱刚性连接②工字形截面柱和箱形截面柱通过带悬臂梁段与框架梁连接时，构造措施有两种：柱带悬臂梁段与框架梁连接梁与柱刚性连接时，按抗震设防的结构，柱在梁翼缘上下各500mm的节点范围内，柱翼缘与柱腹板间或箱形柱壁板间的组合焊缝，应采用全熔透坡口焊缝。

(4)改进梁与柱刚性连接抗震性能的构造措施①骨形连接骨形连接是通过削弱梁来保护梁柱节点。

骨形连接梁端翼缘加焊楔形盖板在不降低梁的强度和刚度的前提下，通过梁端翼缘加焊楔形盖板。

(5)工字形截面柱在弱轴与主梁刚性连接当工字形截面柱在弱轴方向与主梁刚性连接时，应在主梁翼缘对应位置设置柱水平加劲肋，在梁高范围内设置柱的竖向连接板，其厚度应分别与梁翼缘和腹板厚度相同。

柱水平加劲肋与柱翼缘和腹板均为全熔透坡口焊缝，竖向连接板与柱腹板连接为角焊缝。

主梁与柱的现场连接如图所示。

2梁与柱的铰接连接(1)梁与柱的铰接连接分为：仅梁腹板连接、仅梁翼缘连接：仅梁腹板连接仅梁翼缘连接柱上伸出加劲板与梁腹板相连梁与柱用双盖板相连（2）柱在弱轴与梁铰接连接分为：柱上伸出加劲板与梁腹板相连、梁与柱用双盖板相连柱的拼接节点一般都是刚接节点，柱拼接接头应位于框架节点塑性区以外，一般宜在框架梁上方1.3m左右。

考虑运输方便及吊装条件等因素，柱的安装单元一般采用三层一根，长度10～12m左右。

根据设计和施工的具体条件，柱的拼接可采取焊接或高强度螺栓连接。

按非抗震设计的轴心受压柱或压弯柱，当柱的弯矩较小且不产生拉力的情况下，柱的上下端应铣平顶紧，并与柱轴线垂直。

柱的25％的轴力和弯矩可通过铣平端传递，此时柱的拼接节点可按75％的轴力和弯矩及全部剪力设计。

第七章 框架梁柱截面设计及构造措施7.1 框架梁的截面设计选取首层梁进行计算，梁控制截面的内力如图7-1所示。

从框架梁内力组合表中选出AC 跨和CD 跨跨间截面及支座截面的最不利内力，并将支座中心处的弯矩换算为支座边缘控制截面的弯矩进行配筋计算；梁端弯矩： V bM M x 2-= （7-1）图7-1梁控制截面图7.1.1 梁的正截面受弯承载力计算1、首层A-C 框架横梁计算： 支座边缘弯矩： 84.17075.0)26.085.053.11675.069.201(A =⨯⨯-=上M kN ⋅m 51.20075.0)26.085.068.11275.034.230(=⨯⨯-=上C M kN ⋅m对于梁下部配筋，选用最大正弯矩处为支座边缘处，相应的剪力44.19=V kN 33.16675.0)26.085.044.1975.048.171(max =⨯⨯-=M kN ⋅m当梁上部受拉时，按矩形截面计算，当梁下部受拉时按T 形截面计算。

根据《混凝土结构设计规范》表5.2.4规定的翼缘的计算宽度的确定：（取较小值）①按计算跨度l 0考虑时：20003600660030'=-==l b f mm②按梁（肋）净距S n 考虑时：2300)3003300(300'=-+=+=n f S b b mm③按翼缘厚度'h f 考虑时：150010012300h 12b ''=⨯+=+=f f b mm注：肋形梁在梁跨内设有间距小于纵肋间距的横梁时，可不考虑③的规定。

故取2100'=f b mm梁内纵向钢筋选HRB400级钢筋（360=y f N/mm 2），箍筋选HPB300级钢筋(270=y f N/mm 2）；梁混凝土强度等级为C30(3.14=c f N/mm 2 ，f t =1.43N/mm 2)；相对界限受压区高度和截面最大抵抗矩系数查《钢筋混凝土设计原理》表4-3可知：518.0=bξ。

第七章 框架梁柱截面设计㈠框架梁截面设计7.1 框架梁设计规范说明7.1.1抗震规范梁的钢筋配置，应符合下列各项要求：1 梁端纵向受拉钢筋的配筋率不应大于2.5%，且计入收压钢筋的梁端混凝土受压区高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35。

2梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3。

3 梁端箍筋加密区的长度、箍筋最大间距和最小直径应按表6.3.3采用，当梁端纵向受拉钢筋的配筋率大于2.%时，表中箍筋最小直径数值应增大2mm 。

本建筑工程抗震等级为三级，加密区长度为1.5b h 和500中取大值，为1050mm ，箍筋最大间距为150mm ，最小直径为8mm 。

设计参数：混凝土强度等级C30，=c f 14.3N/2m m ,t f =1.43 N/2m m .柱采用C30混凝土，梁采用C30混凝土；保护层厚度：梁为25mm ，柱为35mm7.1.2框架梁界面设计：设计说明：支座外梁上部受拉，按矩形梁计算，跨中下部受拉，按T 形梁计算，根据混凝土结构构件抗震设计规范要求，7度设防的框架结构，高度≤30m 时，为三级抗震等级，承载力抗震调整系数75.0=RE γ，抗震设防要求纵向受拉筋的锚固长度a aE l l 05.1=，箍筋o 135弯钩，平直长度≥10d梁端混凝土受压区高度035.0h x ≤，梁端纵向受拉筋%5.2≤ρ 斜截面受剪承载力 )25.142.0(100h sA f bh f r V sv yv t RE b +≤(均布荷载) 纵向钢筋配筋率min ρ： 支座 0.25%和55y t f f /取大跨中 0.2%和45y t f f /取大（抗震规范）至少两根通长钢筋 直径>12mm㈡框架柱截面设计7.5 框架柱设计规范说明抗震规范6.3.8 柱的钢筋配置，应符合下列各项要求：1．柱纵向钢筋的最小总配筋率应按下表采用，同时每一侧配筋率不应小于0.2%；柱截面纵向钢筋的最小总配筋率（百分率）2．箍筋在规定的范围内应加密，加密区的箍筋间距和直径，应符合下列要求：1 ）一般情况下，当抗震等级为三级时，箍筋的最大间距采用8d，150（柱根100）的较小值，最小直径为8mm。

框架结构抗震构造措施1.梁的截面尺寸，宜符合下列各项要求：（1）截面宽度不宜小于200mm；（2）截面高宽比不宜大于4（3）净跨与截面高度之比不宵小于4.2.采用梁宽大于柱宽的扁梁时，楼板应现浇，梁小线宜与柱中线重合，扁梁应双向布置，且不宜用于一级框架结构。

扁梁的截面尺寸应符合下列要求，并应满足现行有关规范对挠度和裂缝宽度的规定：3.梁的钢筋配置，应符合下列各项要求：（1）粱端纵向受拉钢筋的配筋率不应大于2.5％。

且计入受压钢筋的梁端混凝土受压区高度和有效高度之比，一级不应大于0.25.二、二级不应大于0.35.（2）梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级小应小于0.5，二、三级不应小于O.3.（3）梁端箍筋加密区的长度、箍筋最大间距和最小直径应按表12-29采用，当梁端纵向受拉钢筋配筋率大于2％时，表中箍筋最小直径数值应增大2mm.4.梁的纵向钢筋配置，尚应符合下列各项要求：（1）沿梁全长顶面和底面的配筋，一、二级不应少于2φ4，且分别不应少于梁两端顶面和底面纵向配筋中较大截面面积的1／4，三、四级不应少于2φ12；（2）一、二级框架梁内贯通中柱的每根纵向钢筋直径，对矩形截面柱，不宜大于柱在该方向截面尺寸的1／20；对圆形截面柱，不宜大于纵向钢筋所在位置柱截面弦长的1／20.5.梁端加密区的箍筋肢距，一级不宜大于200mm和20倍箍筋直径的较大值，二、三级不宜大于250mm和20倍箍筋直径的较大值，四级不宜大于300mm.6.柱的截面尺寸，宜符合下列各项要求：（1）截面的宽度和高度均不宜小于300mm；圆柱直径不宜小于350mm.8.柱的钢筋配置，应符合下列各项要求：（1）柱纵向钢筋的最小总配筋率应按表12-31采用，同时每一侧配筋率不应小于0.2％；对建造于Ⅳ类场地且较高的高层建筑，表中的数值应增加0.1.注：采用HRB400级热轧钢筋时应允许减少0.1，混凝土强度等级高于C60时应增加0.10.2）二级框架柱的箍筋直径不小于10mm且箍筋肢距不大于200mm时，除柱根外最大间距应允许采用150mm；三级框架柱的截面尺寸不大于400mm时，箍筋最小直径应允许采用6mm；四级框架柱剪跨比不大于2时，箍筋直径不应小于8mm.3）框支柱和剪跨比不大于2的柱，箍筋间距不应大于100mm.9.柱的纵向钢筋配置，尚应符合下列各项要求：（1）宜对称配置。

首先梁柱节点区是受力复杂应力集中，是钢筋交错纵横部位，是抗震优先保护区域。

因此，梁柱钢筋的连接要避免在这个区域进行，钢筋的任何连接方式都是对整根钢筋的削弱。

所以规范规定，梁柱节点区域不允许钢筋接头。

另一个梁钢筋弯折问题，梁钢筋在柱子要满足锚固长度的要求，《11G101-1》里面对此讲的非常透彻。

基本要掌握几个要点，平直段0.4Lae；弯折15d；加锚头；0.5hc+5d理解如下：端支座：直锚满足Lae则要求锚长为大于0.5hc+5d；不满足Lae时，要求平直段0.4Lae再弯折长15d；或者平直段0.4Lae再锚头；中间支座：下部钢筋锚长要求Lae以及0.5hc+5d浅谈框架结构梁柱节点的施工钢筋混凝土框架结构梁柱节点也称节点核芯区，是主体结构的重要组成部分。

框架结构的震害大多发生在柱和梁柱节点核芯区，节点破坏主要是剪切破坏和钢筋锚固破坏，严重时会引起整个框架的倒毁。

我国新、老规范均强调了“强节点”的设计要求，对节点的箍筋和砼强度做了比较严格的规定。

但是，在工程实践中却往往对节点的施工重视不够，节点施工质量控制不严。

下面谈谈节点施工的一些问题，探讨如何保证节点区的施工质量。

1、节点区的钢筋绑扎梁柱节点的钢筋主要应注意两点：1.1箍筋的间距。

1.2纵筋的锚固。

设计上一般是按照规范要求取节点区箍筋与箍筋加密区相同，包括箍筋的规格、直径和间距等；纵筋锚固也要求满足规范规定，包括伸入支座的直段及弯钩长度。

实际施工中常常出现的问题是：节点区箍筋缺少绑扎、数量不足、间距不分，或者几个箍筋全堆在一起，或者空空的一长段没有箍筋；而纵筋则可能会因弯钩被烧短烧断导致锚固长度不够。

究其原因，一方面是部分施工管理、监理人员素质较低，对节点区的重要性缺乏认识，质量意识比较淡薄；另一方面则是施工所采取的工艺流程限制，使得要做到节点区钢筋（尤其是箍筋）完全符合设计及规范要求十分困难，甚至是根本不可能。

工程实践中最常见的框架梁柱施工做法有两种：一种是将每层柱包括柱身、加密区和节点区的箍筋一次全部按要求绑扎好，然后装柱模板、在梁底下5～10㎝处留施工缝浇灌柱砼，柱侧模拆除后接着装柱头节点模板和梁底模（或者包括梁一边侧模），然后绑扎框架梁钢筋。
